MODE D'EMPLOI DCF300Z MAKITA

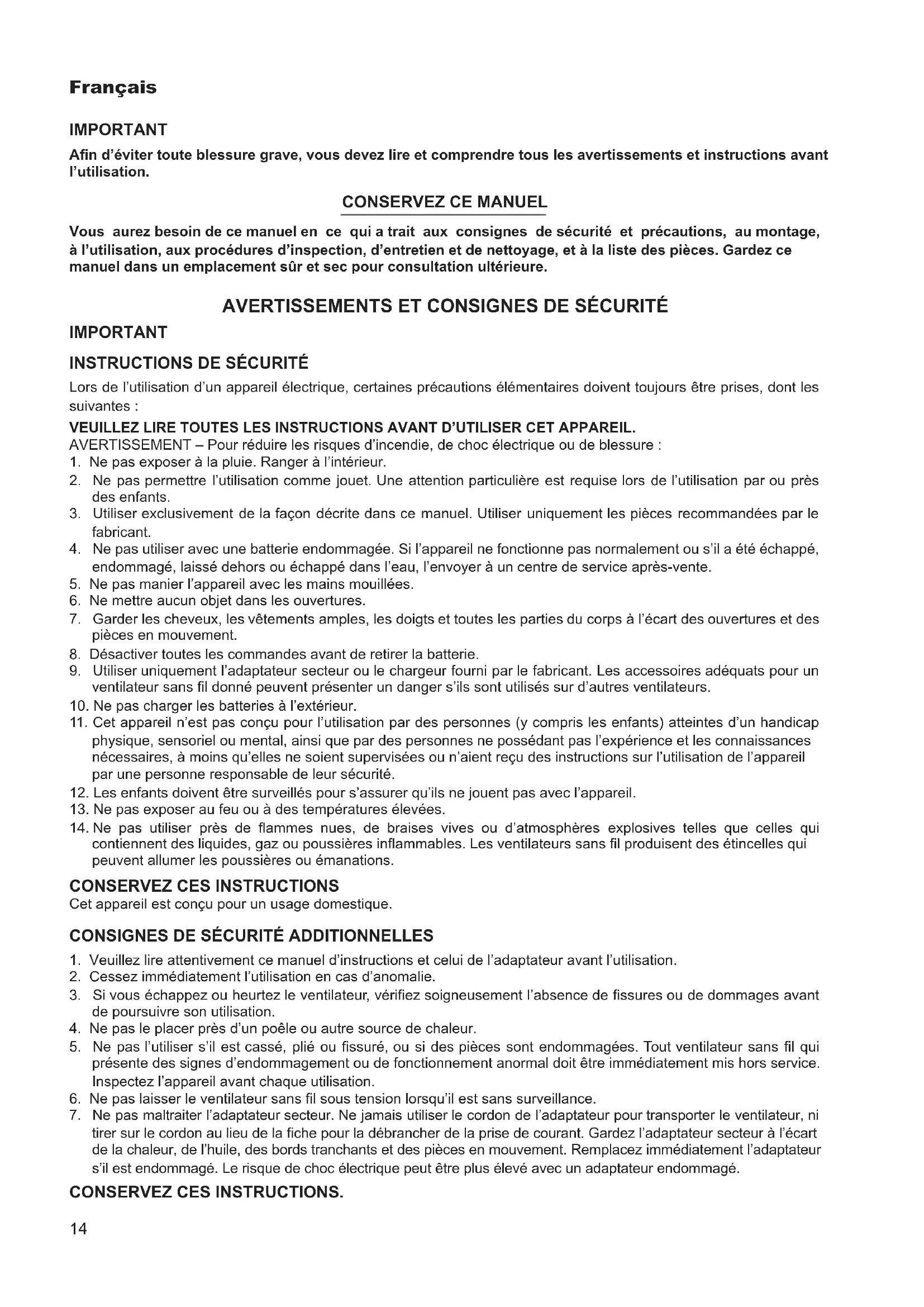

Vous aurez besoin de ce manuel en ce qui a trait aux consignes de sécurité et précautions, au montage, à l’utilisation, aux procédures d’inspection, d’entretien et de nettoyage, et à la liste des pièces. Gardez ce manuel dans un emplacement sûr et sec pour consultation ultérieure.

Lors de l’utilisation d’un appareil électrique, certaines précautions élémentaires doivent toujours être prises, dont les suivantes : VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CET APPAREIL. AVERTISSEMENT – Pour réduire les risques d’incendie, de choc électrique ou de blessure :

1. Ne pas exposer à la pluie. Ranger à l’intérieur.

2. Ne pas permettre l’utilisation comme jouet. Une attention particulière est requise lors de l’utilisation par ou près

3. Utiliser exclusivement de la façon décrite dans ce manuel. Utiliser uniquement les pièces recommandées par le

4. Ne pas utiliser avec une batterie endommagée. Si l’appareil ne fonctionne pas normalement ou s’il a été échappé,

endommagé, laissé dehors ou échappé dans l’eau, l’envoyer à un centre de service après-vente.

5. Ne pas manier l’appareil avec les mains mouillées.

6. Ne mettre aucun objet dans les ouvertures.

7. Garder les cheveux, les vêtements amples, les doigts et toutes les parties du corps à l’écart des ouvertures et des

pièces en mouvement.

8. Désactiver toutes les commandes avant de retirer la batterie.

9. Utiliser uniquement l’adaptateur secteur ou le chargeur fourni par le fabricant. Les accessoires adéquats pour un

ventilateur sans l donné peuvent présenter un danger s’ils sont utilisés sur d’autres ventilateurs.

10. Ne pas charger les batteries à l’extérieur.

11. Cet appareil n’est pas conçu pour l’utilisation par des personnes (y compris les enfants) atteintes d’un handicap

physique, sensoriel ou mental, ainsi que par des personnes ne possédant pas l’expérience et les connaissances nécessaires, à moins qu’elles ne soient supervisées ou n’aient reçu des instructions sur l’utilisation de l’appareil par une personne responsable de leur sécurité.

12. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

13. Ne pas exposer au feu ou à des températures élevées.

14. Ne pas utiliser près de ammes nues, de braises vives ou d’atmosphères explosives telles que celles qui

contiennent des liquides, gaz ou poussières inammables. Les ventilateurs sans l produisent des étincelles qui peuvent allumer les poussières ou émanations.

CONSERVEZ CES INSTRUCTIONS

Cet appareil est conçu pour un usage domestique.

CONSIGNES DE SÉCURITÉ ADDITIONNELLES

1. Veuillez lire attentivement ce manuel d’instructions et celui de l’adaptateur avant l’utilisation.

2. Cessez immédiatement l’utilisation en cas d’anomalie.

3. Si vous échappez ou heurtez le ventilateur, vériez soigneusement l’absence de ssures ou de dommages avant

de poursuivre son utilisation.

4. Ne pas le placer près d’un poêle ou autre source de chaleur.

5. Ne pas l’utiliser s’il est cassé, plié ou ssuré, ou si des pièces sont endommagées. Tout ventilateur sans l qui

présente des signes d’endommagement ou de fonctionnement anormal doit être immédiatement mis hors service. Inspectez l’appareil avant chaque utilisation.

6. Ne pas laisser le ventilateur sans l sous tension lorsqu’il est sans surveillance.

7. Ne pas maltraiter l’adaptateur secteur. Ne jamais utiliser le cordon de l’adaptateur pour transporter le ventilateur, ni tirer sur le cordon au lieu de la che pour la débrancher de la prise de courant. Gardez l’adaptateur secteur à l’écart de la chaleur, de l’huile, des bords tranchants et des pièces en mouvement. Remplacez immédiatement l’adaptateur s’il est endommagé. Le risque de choc électrique peut être plus élevé avec un adaptateur endommagé.

1. Utilisez un ventilateur sans l bien adapté au type d’usage que vous en ferez. Ne pas utiliser le ventilateur pour un

usage pour lequel il n’a pas été conçu.

2. Le ventilateur sans l peut fonctionner avec l’adaptateur secteur fourni ou avec les batteries lithium-ion 18 V/14,4 V

fournies (énumérées dans les SPÉCIFICATIONS) par Makita. L’utilisation de tout autre type de batterie comporte un risque d’incendie. Rechargez les batteries uniquement avec le chargeur spécié.

3. Après l’utilisation, rangez le ventilateur sans l hors de portée des enfants et des personnes non familières avec

4. Retirez la batterie ou débranchez l’adaptateur secteur de la source d’alimentation avant de ranger le ventilateur.

Ces mesures préventives peuvent réduire le risque de démarrage accidentel du ventilateur. Débranchez toujours le ventilateur de la prise de courant avant de procéder à son inspection, à sa maintenance ou à son nettoyage. 5. Lorsque la batterie n’est pas utilisée, gardez-la à l’écart des autres objets métalliques. Un court-circuit des bornes de batterie peut produire des étincelles, causer des blessures ou provoquer un incendie.

6. Débranchez l’appareil et laissez-le refroidir avant d’en faire le nettoyage ou la maintenance.

1. La réparation du ventilateur sans l ne doit être e󰀨ectuée que par un personnel qualié. L’exécution de la réparation

ou de la maintenance par un personnel non qualié comporte un risque de blessure.

2. Pour réparer un ventilateur sans l, utilisez uniquement des pièces de rechange identiques aux pièces originales.

L’utilisation de pièces non autorisées ou l’ignorance des instructions de maintenance peuvent comporter un risque de choc électrique ou de blessure. SPÉCIFICATIONS Vitesse élevée/moyenne/basse Réglage de la minuterie 1/2/4 heure(s) Batterie BL1415, BL1415N, BL1430, BL1430B, BL1440, BL1450, BL1460B, BL1815, BL1815N, BL1820, BL1820B, BL1830, BL1830B, BL1840, BL1840B, BL1850, BL1850B, BL1860B Temps de fonctionnement de la batterie (élevée/moyenne/basse) BL1415 22 min/35 min/70 min BL1415N 25 min/40 min/80 min BL1430 / BL1430B 50 min/80 min/160 min BL1440 70 min/110 min/220 min BL1450 90 min/145 min/290 min BL1460B 110 min/175 min/350 min BL1815 25 min/40 min/80 min BL1815N 30 min/50 min/100 min BL1820 / BL1820B 40 min/65 min/130 min BL1830 / BL1830B 55 min/90 min/180 min BL1840 / BL1840B 75 min/125 min/255 min BL1850 / BL1850B 100 min/160 min/340 min BL1860B 120 min/190 min/400 min Adaptateur secteur Entrée 100 – 240 V, 50/60 Hz, 1,2 A MAX Sortie 12 V 3,5 A Dimensions du produit 315 mm × 480 mm × 600 mm Poids (avec la batterie BL1415) 4,4 kg16 SCHÉMAS

1. Grille de protection du ventilateur 2. Support de grille de protection du ventilateur

3. Base métallique 4. Bouton de changement de vitesse

5. Commutateurs de minuterie 6. Indicateur de minuterie (1 heure/2 heures/4 heures)

7. Indicateur de vitesse 8. Interrupteur d’alimentation

9. Commutateur de commande d’oscillation 10. Compartiment à batterie

11. Anneau extérieur 12. Prise 12 V CC

13. Poignée 14. Fiche 12 V CC

15. Broches CA 16. Témoins

17. Bouton de vérication

• Demeurez prudent même si vous êtes familier avec les outils. N’oubliez pas qu’une fraction de seconde d’inattention su󰀩t pour entraîner une grave blessure. AVERTISSEMENT

• N’utilisez aucune pièce ni aucun accessoire non recommandé par le fabricant de cet outil. L’utilisation de pièces ou accessoires non recommandés comporte un risque de grave blessure. Ce ventilateur est doté d’une commande à 3 vitesses contrôlée par un commutateur de vitesse ; vous pouvez aussi régler le temps de fonctionnement sur 1 heure, 2 heures ou 4 heures. L’appareil peut être alimenté par l’adaptateur secteur ou la batterie (Accessoire en option). UTILISATION DE L’ADAPTATEUR SECTEUR (Fig. B et C) Insérez la che 12 V CC (14 sur la Fig. C) de l’adaptateur secteur dans la prise 12 V CC (12 sur la Fig. B), puis branchez les broches CA (15 sur la Fig. C) dans l’alimentation principale. Assurez-vous que la tension nominale de l’alimentation principale correspond à celle de l’adaptateur. Pour utiliser le ventilateur sans l, vous devez d’abord appuyer sur l’interrupteur d’alimentation (8 sur la Fig. A-1) pour allumer le ventilateur ; celui-ci démarrera alors en mode de vitesse élevée . Pour passer en mode de vitesse moyenne ou de basse vitesse , appuyez sur le bouton de changement de vitesse (4 sur la Fig. A-1) ; l’indicateur de vitesse a󰀩chera le mode de vitesse moyenne ou de basse vitesse . Après l’utilisation, appuyez sur le bouton d’interrupteur d’alimentation (8 sur la Fig. A-1) pour éteindre l’appareil, débranchez l’adaptateur secteur de l’alimentation principale, et laissez le ventilateur sans l refroidir complètement avant de procéder à son inspection, à sa maintenance, à son nettoyage ou à son rangement.

COMMANDE D’OSCILLATION

Le commutateur de commande d’oscillation (9 sur la Fig. A-1) sert à sélectionner le mode d’oscillation ou le mode stationnaire. Appuyez sur le commutateur pour activer le mode d’oscillation, et appuyez de nouveau pour activer le mode stationnaire. L’angle d’oscillation est tel qu’indiqué sur la Fig. D.

Pour ajuster l’orientation du ventilateur, saisissez-le à deux mains par sa tête, et poussez-le doucement jusqu’à la position désirée. L’angle est réglable par pas de 15 degrés à l’intérieur de la plage illustrée à la Fig. E.

1. Avant d’utiliser la batterie, veuillez lire toutes les instructions et tous les avertissements inscrits sur (1) le chargeur de batterie, (2) la batterie et (3) le produit alimenté par la batterie.

2. Ne pas démonter la batterie.

3. Si l’autonomie de la batterie devient très courte, cessez immédiatement l’utilisation. Autrement il y a risque de

surchau󰀨e, de brûlures, voire d’explosion.

4. Si de l’électrolyte pénètre dans vos yeux, rincez-les à l’eau claire et consultez immédiatement un médecin.

Autrement il y a risque de perte de la vue.

5. Ne pas court-circuiter la batterie :

(1) Ne pas toucher les bornes avec un objet conducteur.17 (2) Évitez de ranger la batterie dans un contenant avec d’autres objets métalliques tels que clous, pièces de monnaie, etc. (3) Ne pas exposer la batterie à l’eau ou à la pluie. Le court-circuit de la batterie peut causer un fort débit de courant, une surchau󰀨e, d’éventuelles brûlures, voire une panne.

6. Ne pas ranger l’outil et la batterie dans les emplacements où la température peut atteindre ou dépasser 50 °C.

7. Ne pas jeter la batterie au feu même si elle est gravement endommagée ou complètement usée. La batterie

risquerait d’éclater et de s’enammer.

8. Évitez d’échapper ou de heurter la batterie.

9. Ne pas utiliser la batterie si elle est endommagée.

10. Conformez-vous aux réglementations locales relatives à la mise au rebut des batteries.

CONSERVEZ CES INSTRUCTIONS. ATTENTION : Utilisez uniquement des batteries authentiques Makita. L’utilisation de batteries autres que des batteries authentiques Makita ou de batteries qui ont été modiées risque d’explosion de la batterie entraînant un incendie, des blessures et des dommages. Ceci annulera de plus la garantie Makita pour l’outil et le chargeur Makita. Conseils pour assurer la durée de service optimale de la batterie :

1. Chargez la batterie avant qu’elle ne soit complètement déchargée. Lorsque vous constatez une baisse de

puissance, vous devez toujours éteindre l’outil et charger la batterie.

2. Ne rechargez jamais une batterie complètement chargée.

La surcharge réduit la durée de service de la batterie.

3. Chargez la batterie à la température ambiante intérieure d’une pièce, sur une plage de 10 °C à 40 °C. Si la batterie

est chaude, laissez-la refroidir avant de la charger.

4. Chargez la batterie si vous ne l’avez pas utilisée pendant une période prolongée (plus de six mois).

Pose ou retrait de la batterie (Fig. F et G) Pour retirer la batterie, faites-la glisser hors de l’outil tout en faisant glisser le bouton qui se trouve à l’avant de la batterie. Pour poser la batterie, alignez sa languette sur la rainure à l’intérieur du carter, et faites-la glisser en place. Insérez-la toujours à fond, jusqu’à ce qu’elle se mette en place avec un léger déclic. Si vous pouvez voir la partie rouge du côté supérieur du bouton, la batterie n’est pas complètement verrouillée. Insérez-la complètement, jusqu’à ce que la partie rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l’outil, au risque de vous blesser ou de blesser quelqu’un se trouvant près de vous. Ne forcez pas pour poser la batterie. Si elle ne glisse pas facilement, c’est que vous ne l’insérez pas correctement. A󰀩chage de la charge restante de la batterie (Fig. H) (uniquement pour les batteries dont le numéro de modèle nit par “B”.) Appuyez sur le bouton de vérication situé sur la batterie pour a󰀩cher la charge restante de la batterie. Les témoins s’allument pendant quelques secondes. Témoins Capacité restante Allumé Arrêt Clignotant 75 % à 100 % 50 % à 75 % 25 % à 50 % 0 % à 25 % Chargez la batterie. Il y a peut-être un dysfonctionnement de la batterie.18 NOTE :

• Suivant les conditions d’utilisation et la température ambiante, il se peut que la capacité restante indiquée par le témoin soit légèrement di󰀨érente de la charge réelle. Réglage de la minuterie Le temps de fonctionnement du ventilateur sans l peut être réglé sur 1 heure, 2 heures ou 4 heures à l’aide du commutateur de minuterie (5 sur la Fig. A-1). Le chi󰀨re sous la DEL indique le nombre d’heures restantes avant la mise hors tension. NOTE :

• Il se peut que le ventilateur sans l fonctionne moins longtemps que le temps réglé lorsque vous utilisez la batterie. Pour prolonger la durée de service de la batterie, le ventilateur sans l est doté d’une fonction d’arrêt automatique. Le ventilateur s’arrête lorsque la charge de la batterie est insu󰀩sante ; il ne s’agit pas d’une panne, mais de l’activation de la fonction de protection du ventilateur sans l. Il faut alors retirer la batterie et la charger. MAINTENANCE AVERTISSEMENT

• Pour les réparations, faites appel à un centre de service après-vente agréé Makita ; celui-ci réparera l’appareil avec des pièces de rechange identiques aux pièces originales. L’utilisation de toute autre pièce peut être dangereuse ou endommager l’appareil. AVERTISSEMENT

• Pour éviter de subir une blessure grave, vous devez toujours débrancher l’adaptateur secteur ou retirer la batterie de l’appareil avant d’e󰀨ectuer son nettoyage ou sa maintenance.

MAINTENANCE GÉNÉRALE

Évitez d’utiliser des solvants pour nettoyer les pièces en plastique. La plupart des plastiques peuvent être endommagés par les solvants disponibles dans le commerce. Une fois le ventilateur portable refroidi, utilisez un chi󰀨on propre pour enlever les saletés, les poussières, les taches d’huile ou de graisse, etc. AVERTISSEMENT

• Ne laissez jamais les pièces en plastique entrer en contact avec des substances telles que le liquide de frein, l’essence, les produits à base de pétrole, les huiles pénétrantes, etc. Les produits chimiques peuvent endommager, a󰀨aiblir ou détruire le plastique, ce qui comporte un risque de blessure grave.

• Toutes les pièces doivent être remplacées dans un centre de service après-vente agréé. RANGEMENT Pour éviter un incendie ou des brûlures, laissez refroidir complètement le ventilateur oscillant avant de le ranger. Ne pas ranger trop longtemps une batterie déchargée, car cela peut réduire sa durée de service. SYMBOLES Les symboles utilisés pour l’outil sont indiqués ci-dessous. Vous devez en avoir compris le sens avant l’utilisation.

• Veuillez lire le manuel d’instructions.

• Pour les pays de l’Union européenne uniquement En raison de la présence de composants dangereux dans l’équipement, les déchets d’équipements électriques et électroniques, les accumulateurs et les batteries peuvent avoir un impact négatif sur l’environnement et la santé humaine. Ne jetez pas les appareils électriques et électroniques ou les batteries avec les ordures ménagères ! Conformément à la directive européenne relative aux déchets d’équipements électriques et électroniques et aux déchets d’accumulateurs et de batteries, ainsi qu’à son adaptation à la législation nationale, les déchets d’équipements électriques, les batteries et les accumulateurs doivent être collectés séparément et déposés dans un point de collecte distinct pour déchets urbains, conformément aux réglementations en matière de protection de l’environnement. Cela est indiqué par le symbole de la poubelle à roulettes barrée sur l’équipement. Pour les questions techniques, veuillez contacter un centre de service après-vente agréé.19 Español IMPORTANTE Para evitar heridas graves, lea y entienda todas las advertencias e instrucciones antes de utilizarlo.
