Marque	Laserliner
Modèle	DistanceMaster Compact Plus
Type de produit	Télémètre laser compact
Plage de mesure (intérieur)	0,1 m – 40 m
Précision (typique)	± 2 mm / 10 m
Classe laser	2 (CEI 60825-1:2014)
Puissance laser	< 1 mW
Longueur d'onde laser	650 nm
Alimentation	2 piles AAA 1,5 V
Dimensions (L × H × P)	43 × 110 × 27 mm
Poids (piles incluses)	100 g
Arrêt automatique laser	30 secondes
Arrêt automatique appareil	10 minutes
Température de travail	-10 °C à 40 °C
Température de stockage	-20 °C à 70 °C
Fonctions de mesure	Longueur, surface, volume, mesure continue min./max.
Interface sans fil	Bluetooth® 4.0
Portée Bluetooth®	Jusqu'à 10 m (selon conditions)
Unités de mesure	m, ft, inch, _'_"
Mémoire	Oui, valeurs mémorisées consultables
Plan de mesure (référence)	Arrière ou avant (commutable)
Nettoyage	Lingette douce ; éviter l’infiltration d’eau
Consignes de sécurité	Ne pas regarder dans le faisceau ; tenir hors de portée des enfants
Codes d'erreur	Err101 à Err160 (piles, calcul, température, signal, etc.)
Normes et conformité	CE, DEEE, RoHS, CEM

FOIRE AUX QUESTIONS - DistanceMaster Compact Plus Laserliner

Quelle est la plage de mesure du DistanceMaster Compact Plus ?

La plage de mesure à l'intérieur est de 0,1 m à 40 m. La précision typique est de ±2 mm pour 10 m de distance sur une surface bien réfléchissante.

Quelles piles utiliser et comment les remplacer ?

L'appareil fonctionne avec 2 piles AAA 1,5 V. Ouvrez le compartiment à piles, insérez les piles en respectant la polarité, puis refermez. Si le symbole de piles clignote ou si le code erreur Err101 apparaît, remplacez les piles.

Comment basculer entre les modes de mesure (longueur, surface, volume) ?

Appuyez brièvement sur la touche Fonction (symbole longueur/surface/volume) lorsque l'instrument est en marche. Chaque pression change le mode : longueur → surface → volume.

Comment utiliser la fonction Bluetooth® ?

Activez Bluetooth® en appuyant sur la touche + pendant environ 1 seconde. Le symbole Bluetooth® apparaît à l'écran. Connectez ensuite un appareil mobile via l'application dédiée (téléchargeable depuis le store). La portée est d'environ 10 m.

Que signifie le graphique à barres sur l'écran ?

Le graphique à barres indique la qualité de la réflexion du signal laser. Plus les barres sont hautes, meilleure est la réflexion. Cela aide pour les mesures sur de grandes distances, surfaces sombres ou en forte luminosité ambiante.

Comment effacer une mesure erronée ?

Appuyez brièvement sur la touche C (OFF) pour supprimer la dernière valeur mesurée. Vous pouvez effacer plusieurs valeurs en appuyant plusieurs fois.

L'appareil peut-il mesurer à travers du verre ?

Non, les mesures à travers du verre (vitres) peuvent être faussées. Il est recommandé d'éviter les surfaces transparentes. Utilisez des surfaces lisses et opaques pour des résultats précis.

Quelle est la signification des codes d'erreur ?

Les principaux codes :
Err101 : piles à remplacer
Err152 : température > 40°C
Err153 : température < 0°C
Err154 : hors plage de mesure
Err155/156 : signal trop faible/fort
Err157 : arrière-plan trop clair
Err160 : mouvement trop rapide. Consultez la notice pour la liste complète.

Comment nettoyer le télémètre ?

Utilisez un chiffon doux et sec ou légèrement humide. Ne laissez pas l'eau pénétrer dans le boîtier. N'utilisez pas de produits abrasifs ou solvants.

L'appareil s'éteint tout seul : est-ce normal ?

Oui, une fonction d'économie d'énergie éteint le laser après 30 secondes d'inactivité et l'appareil entier après 10 minutes. Pour rallumer, appuyez sur la touche MARCHE.

MODE D'EMPLOI DistanceMaster Compact Plus Laserliner

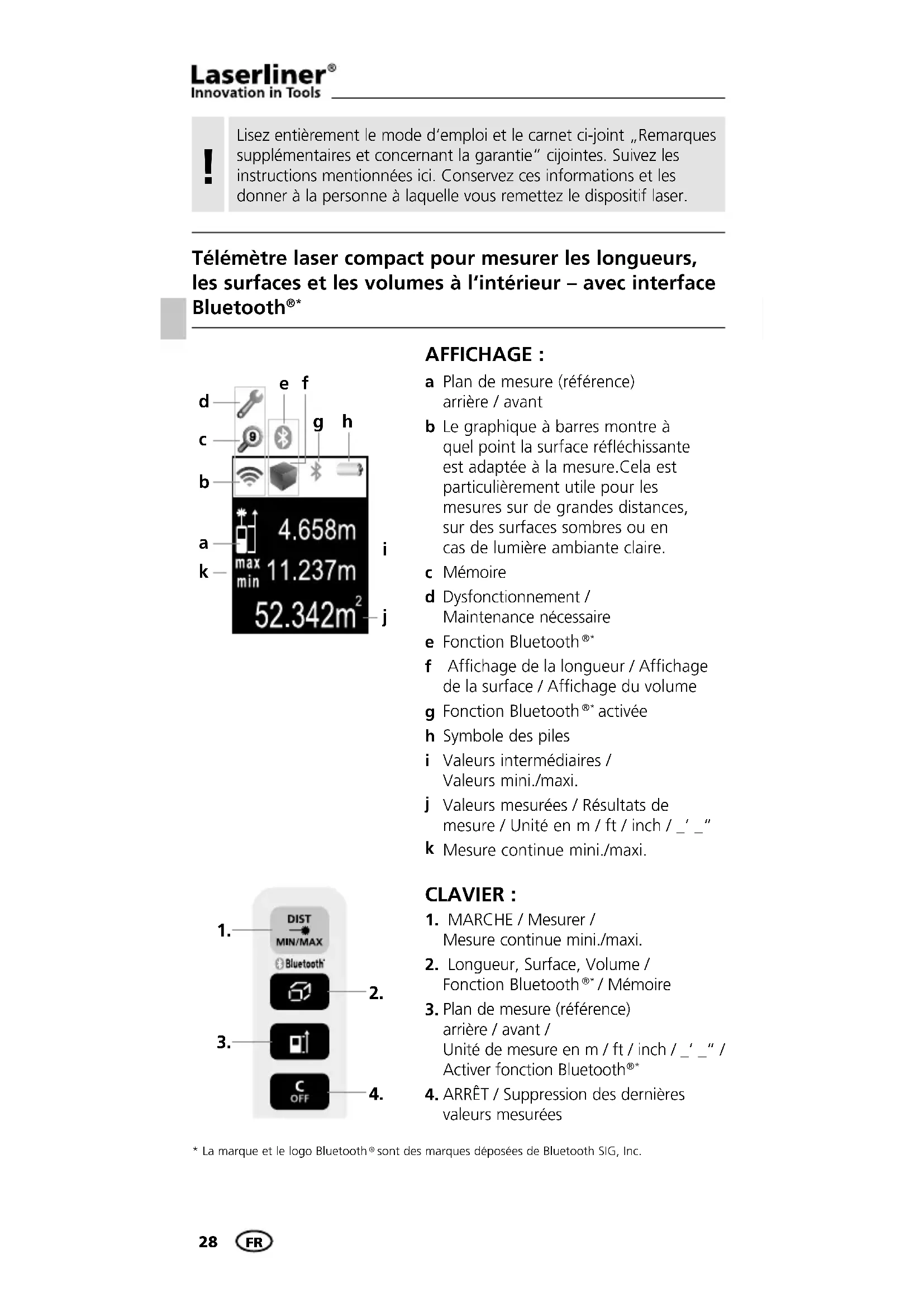

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie” cijointes. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Télémetre laser compact pour mesurer les longueurs, les surfaces et les volumes à l'intérieur – avec interface Bluetooth®\*

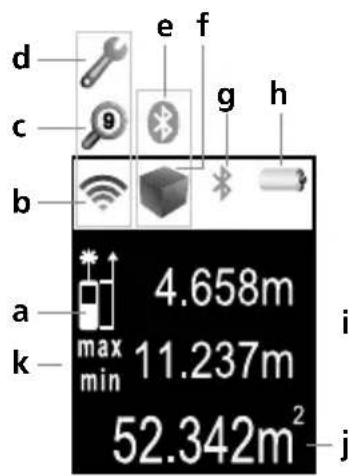

AFFICHAGE :

a Plan de mesure (référence) arrière / avant

b Le graphique à barres montre à quel point la surface réfléchissante est adaptée à la mesure. Cela est particulièrement utile pour les mesures sur de grandes distances, sur des surfaces sombres ou en cas de lumière ambiante claire.

c Mémoire

d Dysfonctionnement / Maintenance nécessaire

e Fonction Bluetooth®*

f Affichage de la longueur / Affichage de la surface / Affichage du volume

g Fonction Bluetooth®* activée

h Symbole des piles

i Valeurs intermédiaires / Valeurs mini./maxi.

j Valeurs mesurées / Résultats de mesure / Unité en m / ft / inch / _' _"

k Mesure continue mini./maxi.

CLAVIER :

1. MARCHE / Mesurer / Mesure continue mini./maxi.

2. Longueur, Surface, Volume / Fonction Bluetooth®* / Mémoire

3. Plan de mesure (référence) arrière / avant / Unité de mesure en m / ft / inch / _'_" / Activer fonction Bluetooth®*

4. ARRÊT / Suppression des dernières valeurs mesurées

DistanceMaster Compact Plus

Consignes de sécurité générales

Rayonnement laser! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 < 1 mW · 650 nm EN 60825-1:2014

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Tenir le laser hors de portée des enfants !
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications. Des changements ou modifications sur l'appareil ne sont pas permis, sinon l'autorisation et la spécification de sécurité s'annulent.
• L'appareil est doté d'une interface radio. Des restrictions locales d'utilisation doivent être respectées, p. ex. dans les hôpitaux ou les avions.

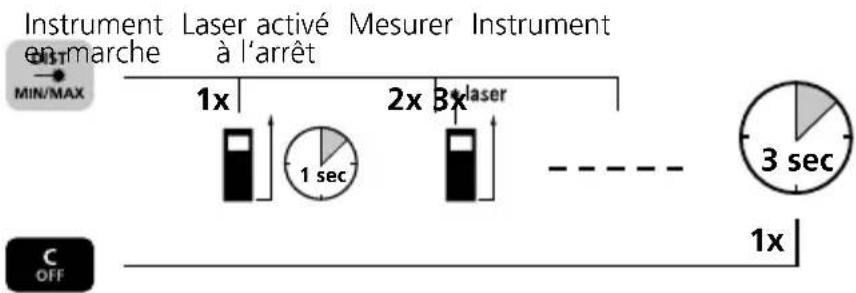

Mise en marche, mesure et arrêt :

Changer d'unité de mesure : m / ft / inch / _ ' _ "

Effacer la dernière valeur mesurée :

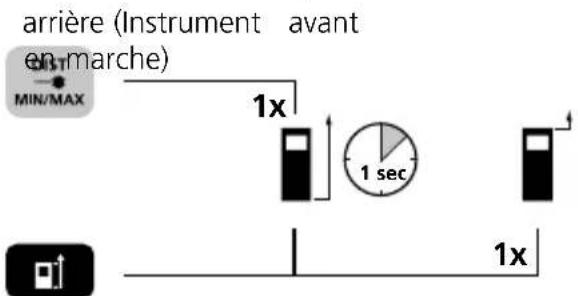

Commutation au plan de mesure (référence) :

Changer de fonctions de mesure :

longueur surface volume

(Instrument en marche)

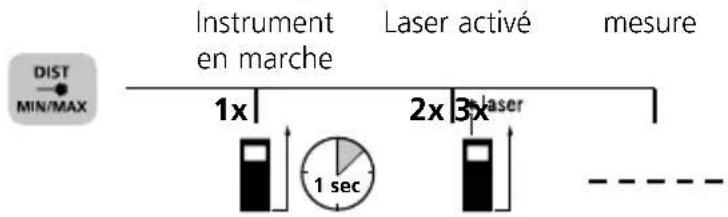

Mesure de la longueur :


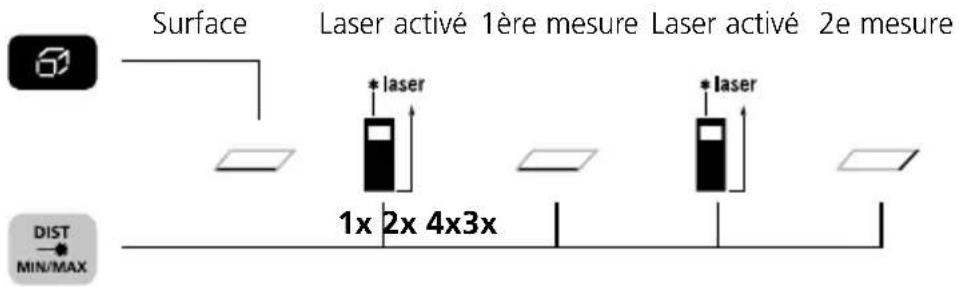

Mesure de la surface :

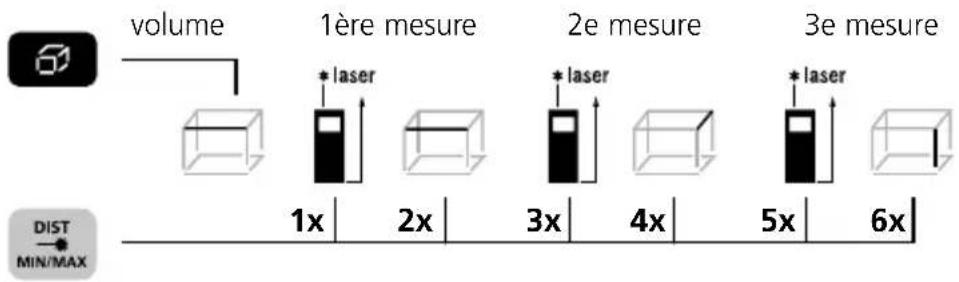

Mesure du volume :

Mesure continue mini./maxi.:

Instrument Appuyer dessus pendant Terminer

en marche 3 secondes puis relâcher

la touche

L'écran à cristaux liquides indique la valeur maximale (max.), la valeur minimale (min.) et la valeur actuelle.

DistanceMaster Compact Plus

Transmission des données

Le télémètre laser est doté d'une fonction Bluetooth®* qui permet la transmission sans fil des données aux appareils mobiles (p. ex. smartphone, tablette) avec l'interface Bluetooth®*.

Vous trouverez les conditions requises du système pour une liaison Bluetooth® sous www.laserliner.com

L'appareil peut se connecter par Bluetooth®* aux appareils mobiles compatibles avec Bluetooth 4.0.

La portée est d'une distance maxi de 10 m de l'appareil mobile et dépend fortement des conditions ambiantes, comme p. ex. l'épaisseur et la composition des murs, des sources de brouillage ainsi que des propriétés de transmission / réception de l'appareil.

* La marque et le logo Bluetooth® sont des marques déposées de Bluetooth SIG, Inc.

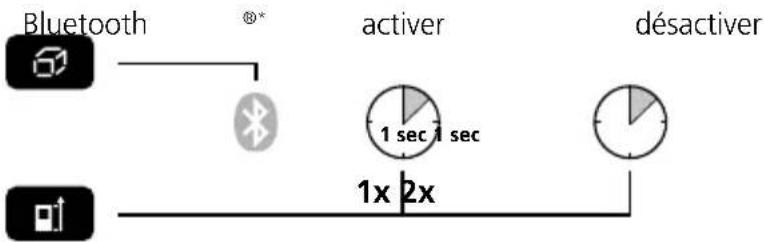

Activer / Désactiver Bluetooth®* :

Le symbole Bluetooth®* apparaît après activation à l'écran (g). Si la fonction est active, un appareil mobile peut se connecter à l'appareil de mesure par l'intermédiaire d'une application.

* La marque et le logo Bluetooth® sont des marques déposées de Bluetooth SIG, Inc.

Application (App)

L'utilisation de la fonction Bluetooth®* nécessite une application. Vous pouvez la télécharger à partir du store correspondant à l'appareil mobile :

Vérifiez que l'interface Bluetooth®* de l'appareil mobile est activée.

Une fois l'application lancée et la fonction Bluetooth® activée, il est possible de connecter un appareil mobile et le télémètre laser. Si l'application détecte plusieurs instruments de mesure actifs, choisissez l'instrument adapté.

Au démarrage suivant, cet instrument de mesure peut être connecté automatiquement.

* La marque et le logo Bluetooth® sont des marques déposées de Bluetooth SIG, Inc.

Fonction de mémorisation :

Visualiser les valeurs mémoriséesou

Remarques importantes

• Le laser affi che le point jusqu'auquel la mesure sera effectuée. Aucun objet ne doit se dépasser dans le champ du rayon laser.
• Pendant la mesure, l'instrument compense les écarts de température ambiante. En cas d'écarts de température importants, tenez compte d'une courte période d'adaptation suite au changement de lieu.
• L'utilisation de l'instrument à l'extérieur est limitée et il n'est pas possible de l'utiliser en cas de fort ensoleillement.
• La pluie, le brouillard et la neige peuvent influencer voire fausser les mesures à l'air libre.
• L'écart peut être supérieur à 3 mm en cas de mauvaises conditions de mesure par ex. en cas de surfaces à mauvaise réflexion.
• Les tapis, les sièges rembourrés ou les rideaux ne renvoient pas le rayon laser de manière optimale. Utiliser des surfaces lisses.
• Dans le cas de mesures à travers du verre (vitres), il est possible que les résultats de mesure soient faussés.
• Une fonction d'économie d'énergie éteint automatique l'instrument.
• Nettoyage avec une lingette douce. L'eau ne doit pas pénétrer dans le boîtier.

Données techniques (Sous réserve de modifications techniques)

Plage de mesure à l'intérieur 0,1 m - 40 m

Précision (typique)* ± 2 mm / 10 m

Laser classer 2 < 1 mW

Longueur de l'onde laser 650 nm

Alimentation électrique piles 2 x AAA 1,5 Volt

Dimensions (L x H x P) 43 x 110 x 27 mm

Poids (piles incluse) 100 g

Arrêt automatique 30 secondes laser / 10 min appareil

Température de travail -10°C - 40°C

Température de stockage -20°C - 70°C

* jusqu'à une distance de 10 m avec une surface cible bien réfléchissante et à température ambiante. L'écart de mesure peut atteindre ± 0,2 mm/m en cas de plus grandes distances et de conditions de mesure moins favorables, comme par ex. en cas de fort ensoleillement ou de surfaces cibles à faible réflexion.

Code erreur :

Err101: Echanger les piles

Err104: Erreur de calcul

Err152: Température trop élevée: > 40°C

Err153: Température trop basse: < 0°C

Err154: En dehors de la plage de mesure

Err155: Le signal reçu est trop faible

Err156: Le signal reçu est trop fort

Err157: Mesure erronée ou l'arrière-plan est trop clair

Err160: Mouvement trop rapide de l'instrument de mesure

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info

Déclaration de conformité

Ce produit respecte les conditions des directives 2004/108/CE, 2014/30/UE (CEM), 2011/65/UE (RoHS) et 1999/5/CE (R&TTE).

Umarex GmbH & Co KG déclare par la présente que le produit est conforme aux exigences de base et à tous les règlements et directives techniques pertinents relatifs aux directives susnommées et peut par conséquent porter le marquage CE.

Vous pouvez obtenir des détails supplémentaires sur Internet sous www.laserliner.com ou sur demande.
