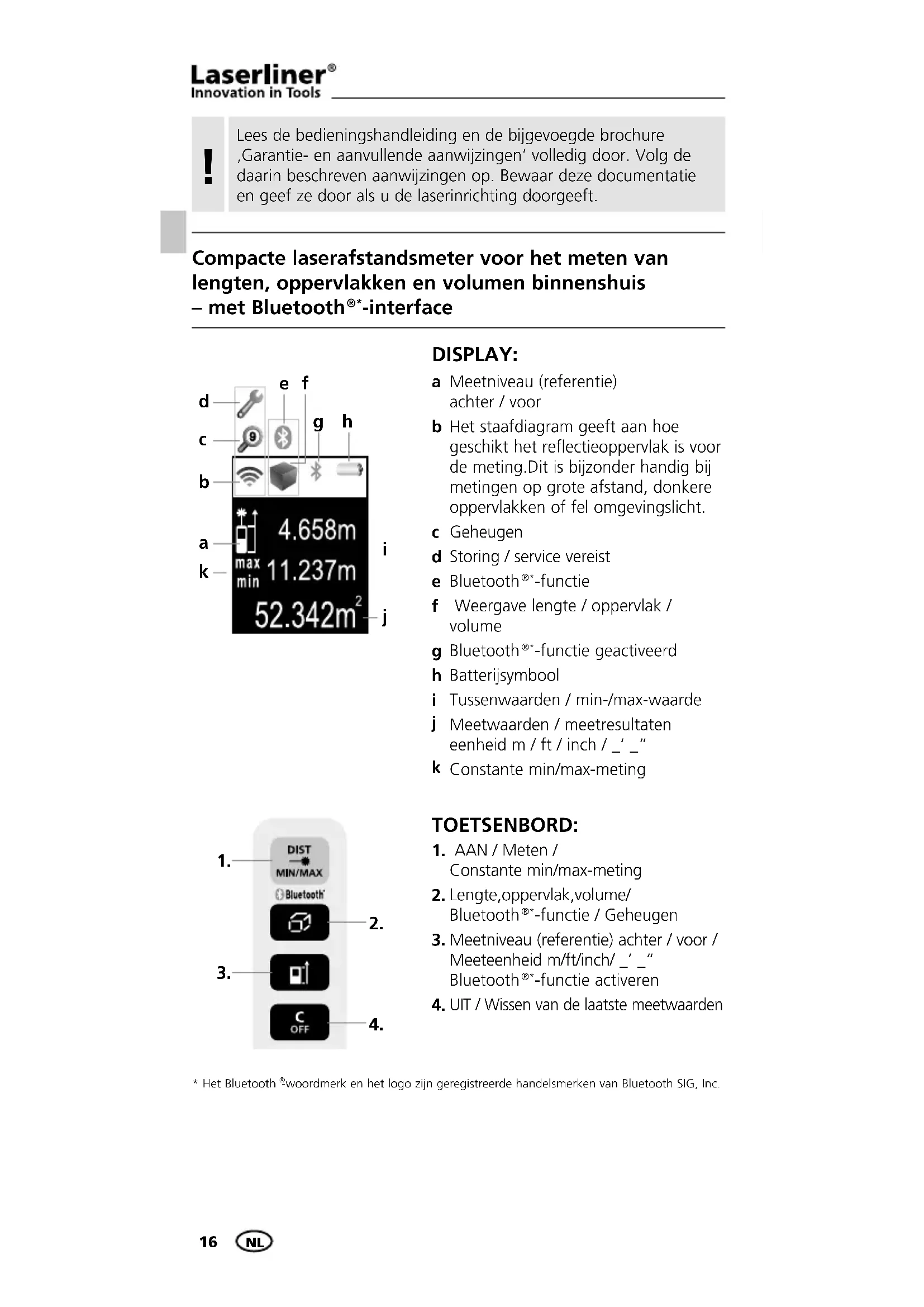

Compacte laserafstandsmeter voor het meten van lengten, oppervlakken en volumen binnenshuis – met Bluetooth®\*-interface

d e f c g g h b a 4.658m max 11.237m i min 52.342m² j

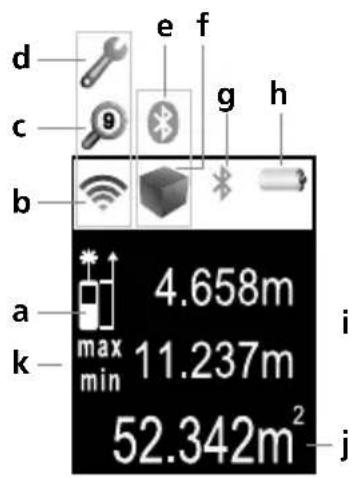

DISPLAY:

a Meetniveau (referentie) achter / voor
b Het staafdiagram geeft aan hoe geschikt het reflectieoppervlak is voor de meting. Dit is bijzonder handig bij metingen op grote afstand, donkere oppervlakken of fel omgevingslicht.
c Geheugen
d Storing / service vereist
e Bluetooth®-functie
f Weergave lengte / oppervlak / volume
g Bluetooth®-functie geactiveerd
h Batterijsymbool
i Tussenwaarden / min-/max-waarde
j Meetwaarden / meetresultaten eenheid m / ft / inch / _' _"
k Constante min/max-meting

1. DIST MIN/MAX Bluetooth 2. 3. C OFF 4.

TOETSENBORD:

1. AAN / Meten / Constante min/max-meting
2. Lengte,oppervlak,volume/Bluetooth®*-functie / Geheugen
3. Meetniveau (referentie) achter / voor / Meeteenheid m/ft/inch/_'_" Bluetooth®*-functie activeren
4. UIT / Wissen van de laatste meetwaarden

DistanceMaster Compact Plus

Algemene veiligheidsaanwijzingen

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• De laser hoort niet thuis in kinderhanden!
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties. Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Het meettoestel is uitgerust met een radiografische interface. Lokale gebruiksbeperkingen, bijv. in ziekenhuizen of in vliegtuigen, moeten in acht worden genomen.

Inschakelen, meten en uitschakelen:

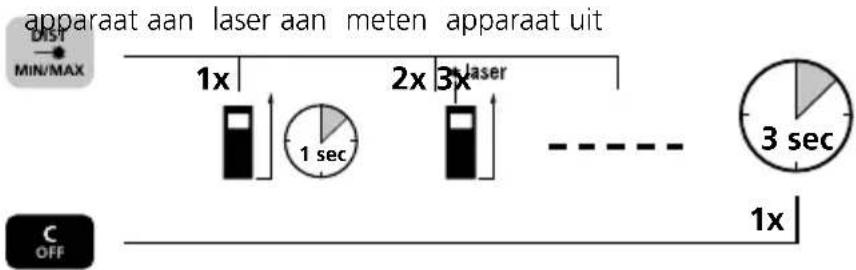

apparaat aan laser aan meten apparaat uit DIST MIN/MAX 1x 1 sec 2x 3x laser 3 sec 1x C OFF

Meeteenheid omschakelen: m / ft / inch / _' _"

Wissen van de laatste meetwaarde:

achter (apparaat aan) voor DIST MIN/MAX 1x 1 sec 1x

Meetfunctie omschakelen:

lengte oppervlak volume

(apparaat aan)

DIST MIN/MAX 1x 1 sec 1x 2x

Lengtemeting:

Oppervlaktemeting:

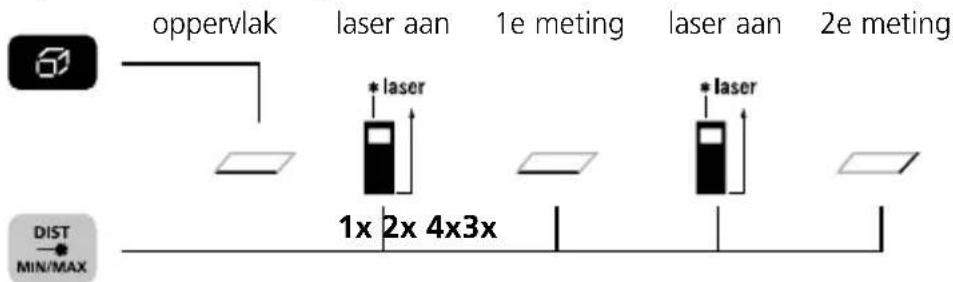

oppervlak laser aan 1e meting laser aan 2e meting * laser 1x 2x 4x3x * laser DIST MIN/MAX

Volumemeting:

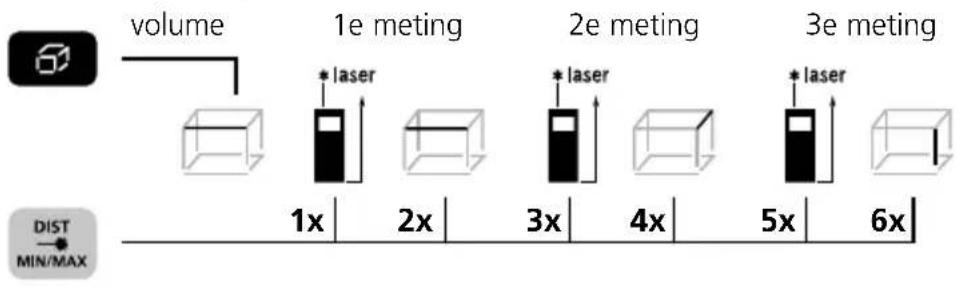

volume 1e meting 2e meting 3e meting 1x 2x 3x 4x 5x 6x DIST MIN/MAX

Constante min/max-meting:

apparaat aan 3 sec. lang indrukken, afsluiten

daarna de toets loslaten

Het LC-display geeft de grootste waarde (max.), de kleinste waarde (min.) en de actuele waarde aan.

Gegevensoverdracht

De laser-afstandsmeter beschikt over een Bluetooth®*-functie die de gegevensoverdracht naar mobiele eindtoestellen met een Bluetooth®*-interface (bijv. smartphone, tablet) mogelijk maakt door middel van radiografische techniek.

Voor de systeemvereisten van een Bluetooth®-verbinding verwijzen wij naar www.laserliner.com

Het toestel kan een Bluetooth®*-verbinding opbouwen met toestellen die compatibel zijn met Bluetooth 4.0.

De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in sterke mate afhankelijk van de omgevingsvoorwaarden zoals bijv. de dikte en de samenstelling van muren, van radiografische storingsbronnen en van de verzendings-/ontvangsteigenschappen van het eindtoestel.

* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.

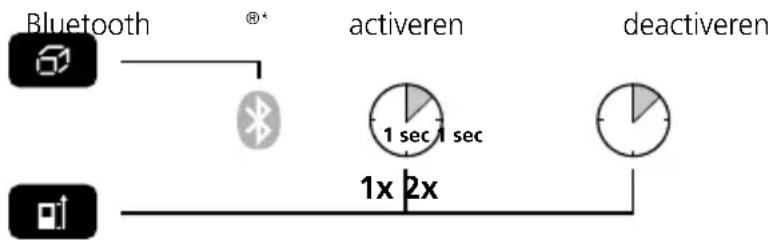

Bluetooth®* activeren / deactiveren:

Na de activering verschijnt het Bluetooth®-symbool op het display (g). Bij een actieve functie kan een mobiel eindtoestel door middel van een app met het meettoestel worden verbonden.

* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.

Applicatie (app)

Voor het gebruik van de Bluetooth®-functie is een applicatie vereist. Deze kunt u al naargelang het eindtoestel in de betreffende 'stores' downloaden:

Let op dat de Bluetooth ^®* -interface van het mobiele eindtoestel geactiveerd moet zijn.

Na de start van de applicatie en de geactiveerde Bluetooth®-functie kan een verbinding tussen een mobiel eindtoestel en de laser-afstandsmeter tot stand worden gebracht. Als de applicatie meerdere actieve meettoestellen herkent, kiest u het passende meettoestel uit de lijst.

Bij de volgende start kan de verbinding naar dit meettoestel automatisch tot stand worden gebracht.

* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.

Geheugenfunctie:

Opgeslagen waarden bekijkenof

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten wordt. De laserstraal mag niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimte-temperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.

- Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.

- Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.

- Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.

- Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.

- Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.

- Een energiebesparingsfunctie schakelt het apparaat automatisch uit.

- Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Technische gegevens(Technische veranderingen voorbehouden)

Meetbereik binnen 0,1 m - 40 m
Nauwkeurigheid (karakteristiek)* ± 2 mm / 10 m
Laserklasse 2 < 1 mW
Lasergolflengte 650 nm
Stroomverzorging 2 x AAA 1,5 Volt-batterijen
Afmetingen (B x H x D) 43 x 110 x 27 mm
Gewicht (incl. batterijen) 100 g
Automatische uitschakeling 30 sec. laser / 10 min. apparaat
Werktemperatuur -10°C – 40°C
Opslagtemperatuur -20°C – 70°C

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doelopper-vlakken, kan de meetafwijking ± 2 mm/m groter worden.

Foutcode:

Err101: Batterij is bijna leeg

Err104: Berekeningsfout

Err152: Temperatuur is te hoog: > 40°C

Err153: Temperatuur is te laag: < 0°C

Err154: Buiten het meetbereik

Err155: Ontvangen signaal te zwak

Err156: Ontvangen signaal te sterk

Err157: Verkeerde meting of achtergrond te licht

Err160: Te snelle beweging van het meetapparaat
