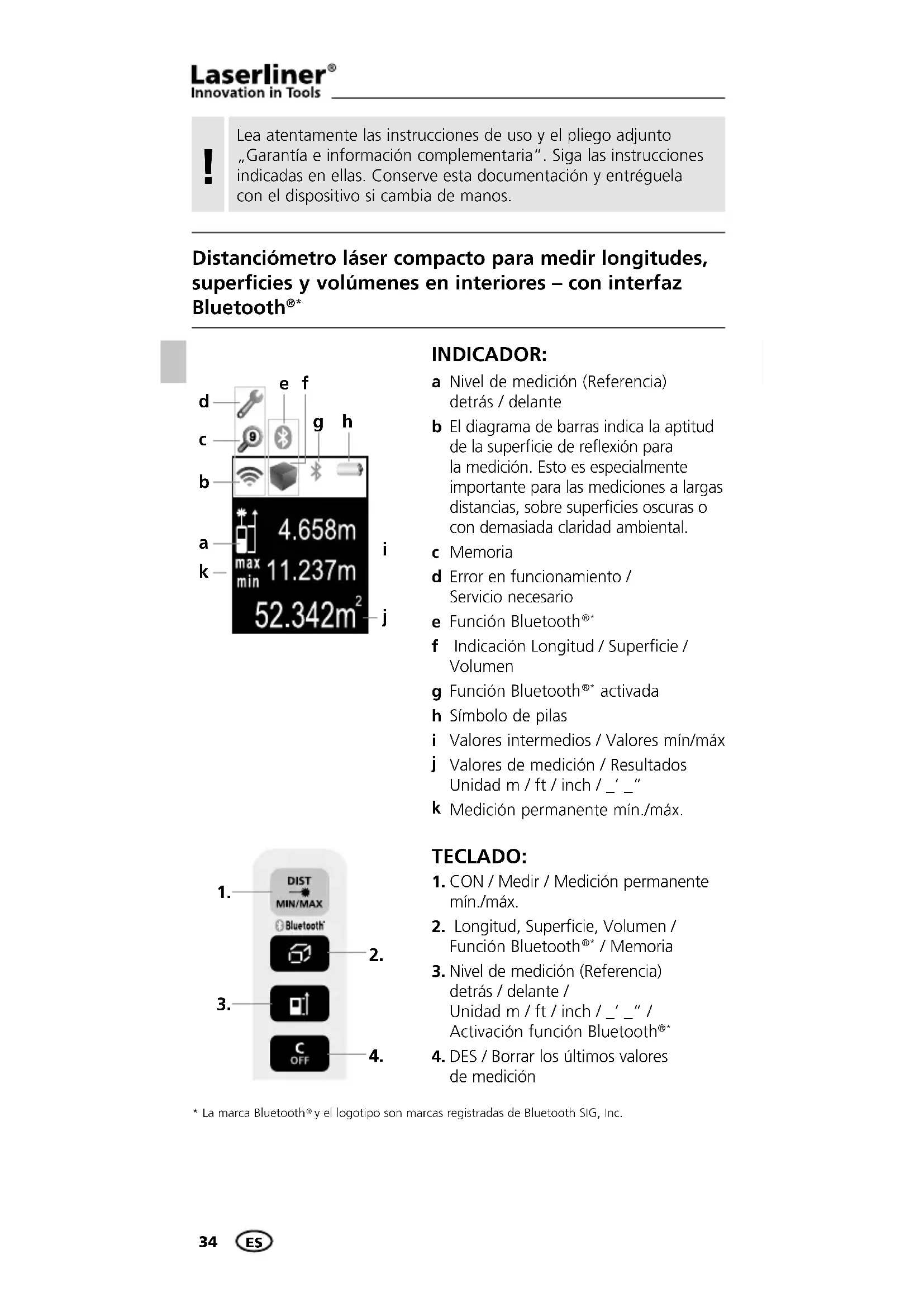

MANUAL DE USUARIO DistanceMaster Compact Plus Laserliner

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Distanciómetro láser compacto para medir longitudes, superficies y volúmenes en interiores – con interfaz Bluetooth®\*

d e f c g g h b a 4.658m max min 11.237m k 52.342m² j

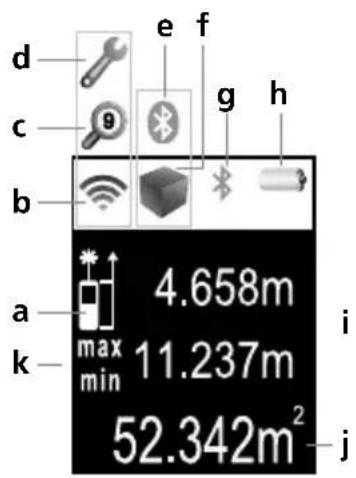

INDICADOR:

a Nivel de medición (Referencia) detrás / delante
b El diagrama de barras indica la aptitud de la superficie de reflexión para la medición. Esto es especialmente importante para las mediciones a largas distancias, sobre superficies oscuras o con demasiada claridad ambiental.
c Memoria
d Error en funcionamiento / Servicio necesario
e Función Bluetooth®*
f Indicación Longitud / Superficie / Volumen
g Función Bluetooth® activada
h Símbolo de pilas
i Valores intermedios / Valores mín/máx
j Valores de medición / Resultados Unidad m / ft / inch / _' _"
k Medición permanente mín./máx.

1. DIST MIN/MAX Bluetooth® 2. 3. C OFF 4.

TECLADO:

1. CON / Medir / Medición permanente mín./máx.
2. Longitud, Superficie, Volumen / Función Bluetooth®* / Memoria
3. Nivel de medición (Referencia) detrás / delante / Unidad m / ft / inch / _' _" / Activación función Bluetooth®*
4. DES / Borrar los últimos valores de medición

DistanceMaster Compact Plus

Indicaciones generales de seguridad

Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 650 nm EN 60825-1:2014

• Atención: No mire directamente el rayo ni su reflejo.
• ¡Mantenga el láser fuera del alcance de los niños!
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones. No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• El instrumento de medición está equipado de una interfaz radioeléctrica, por ello deberán respetarse las restricciones de uso locales, p. ej. en hospitales o aeropuertos.

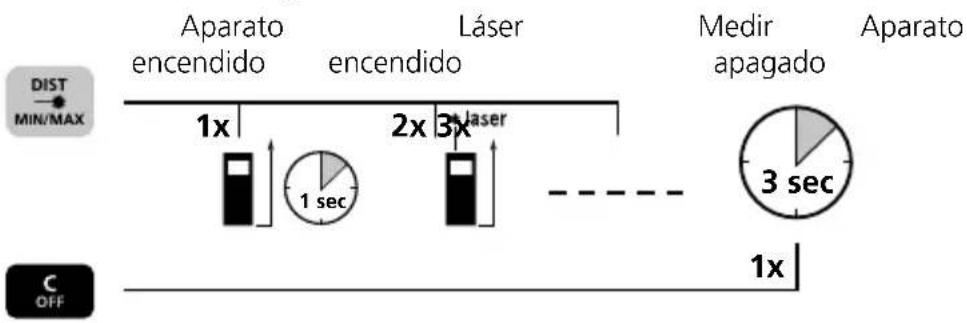

Conectar, medir y desconectar:

Commutar unidad de medición: m / ft / inch / _' _ "

Borrar el último valor de medición:

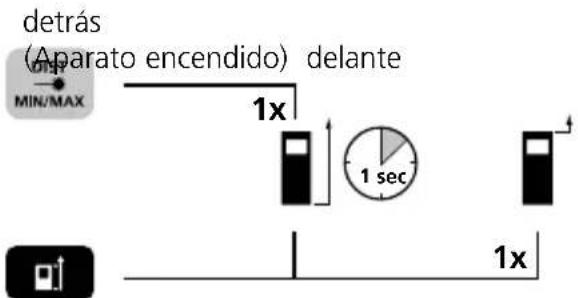

Commutar nivel de medición (Referencia):

detrás (Aparato encendido) delante MIN/MAX 1x 1 sec 1x

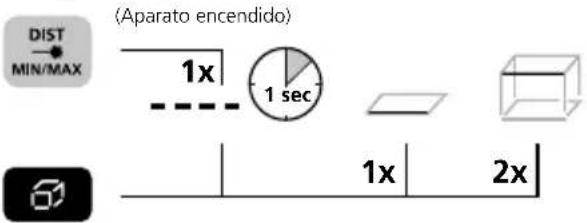

Commutar funciones de medición:

Longitud Superficie Volumen

(Aparato encendido) DIST MIN/MAX 1x 1 sec 1x 2x

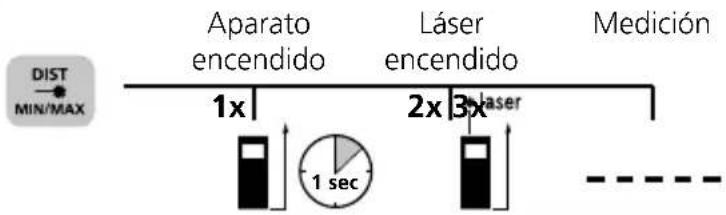

Medición de longitudes:


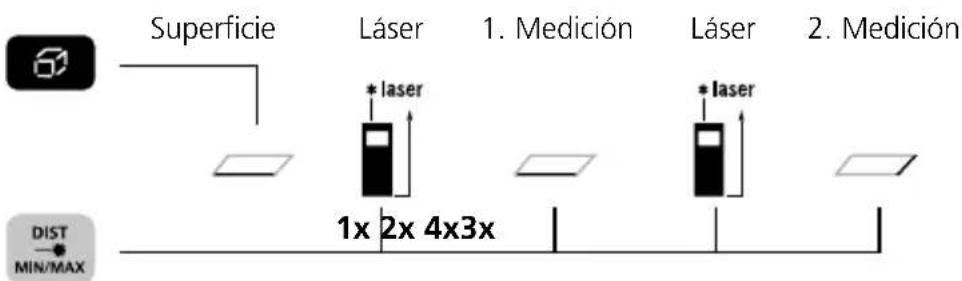

Medición de superficies:

Superficie Láser 1. Medición Láser 2. Medición * laser * laser 1x 2x 4x3x DIST MIN/MAX

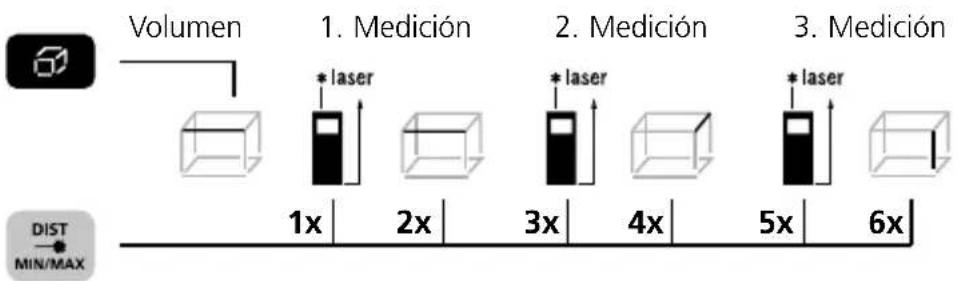

Medición del volumen:

Volumen 1. Medición * laser 2. Medición * laser 3. Medición 1x 2x 3x 4x 5x 6x DIST MIN/MAX

Medición permanente mín./máx.:

Aparato Pulsar 3 segundos y Finalizar encendido luego soltar la tecla

La pantalla LC muestra el valor máximo (máx.), el valor mínimo (mín.) y el valor actual.

DistanceMaster Compact Plus

Transmisión de datos

El distanciómetro láser compacto dispone de una función Bluetooth®* que permite transmitir datos de manera inalámbrica a los dispositivos móviles con interfaz Bluetooth®* (p. ej. smartphones o tabletas).

En www.laserliner.com encontrará los requisitos del sistema para la conexión Bluetooth®*.

El dispositivo puede conectarse por Bluetooth ^® con dispositivos compatibles con Bluetooth 4.0.

El alcance desde el dispositivo final es de 10 m como máximo y depende en gran medida de las condiciones el entorno, p. ej. el grosor y la composición de las paredes, interferencias inalámbricas y las funciones de envío / recepción del dispositivo final.

* La marca Bluetooth® y el logotipo son marcas registradas de Bluetooth SIG, Inc.

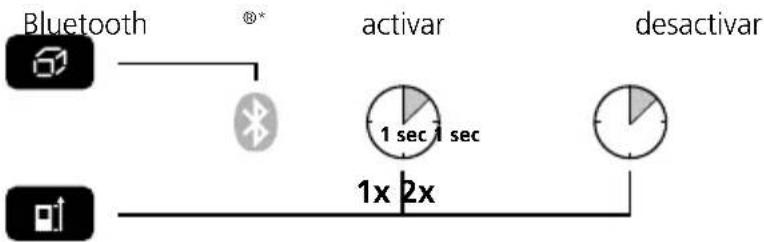

Activación / desactivación del Bluetooth®*:

Después de su activación, el símbolo Bluetooth®* aparecerá en pantalla (g). Cuando la función está activa, cualquier dispositivo móvil se puede conectar al instrumento de medición por medio de la aplicación.

* La marca Bluetooth® y el logotipo son marcas registradas de Bluetooth SIG, Inc.

Aplicación (App)

Para utilizar la función Bluetooth®* se necesita una aplicación. Puede descargarla de la plataforma correspondiente en función del dispositivo:

! Tenga en cuenta que tiene que estar activada la interfaz Bluetooth®* del dispositivo móvil.

Una vez iniciada la aplicación y activada la función Bluetooth ^®* , se puede realizar una conexión entre el dispositivo móvil y el distanciómetro láser. Si la aplicación detecta varios dispositivos activos, deberá elegir el que corresponda.

Cuando se inicie de nuevo, el dispositivo podrá conectarse automáticamente.

* La marca Bluetooth® y el logotipo son marcas registradas de Bluetooth SIG, Inc.

Función de memoria:

• El láser indica el punto de medición hasta el que se va a medir. En el rayo láser no deben penetrar objetos.
• El aparato compensa diferentes temperaturas ambientales al medir. Por ello considere un tiempo corto de adaptación, al cambiar de lugar con grandes diferencias de temperatura.
• El aparato sólo puede usarse limitadamente en exteriores y no puede usarse con fuertes rayos solares.
• En mediciones en el exterior la lluvia, la niebla y la nieve pueden influir y falsificar los resultados de medición.
• En condiciones desfavorables como p. ej. superficies mal reflectantes la discrepanacia máx. puede ser mayor de 3 mm.
• Alfombras, acolchados o cortinas no reflejan el láser óptimamente. Utilice superficies lisas.
• En mediciones a través de cristal (ventanas), pueden falsificarse los resultados de medición.
• Una función economizante de energía desconecta automáticamente el aparato.
• Limpieza con un paño suave. No debe penetrar agua en la caja.

Datos Técnicos (Salvo modificaciones)

Gama de medición interiores 0,1	m - 40 m
Precisión (típico)* ± 2 mm / 10 m
Clase de láser 2 < 1 mW
Longitud de onda del láser 650 nm
Alimentación 2 pilas AAA 1,5 V
Dimensiones (An x Al x F) 43 x 11	0 x 27 mm
Peso (pilas incluida) 100 g
Apagado automático láser 30 seg. / aparato 10 min.
Temperatura de trabajo -10°C – 40°C
Temperatura de almacenaje -20°C – 70°C

* Distancia de medición hasta 10 m con superficies reflectantes y a temperatura ambiente. Con distancias mayores y condiciones desfavorables, como fuerte radiación solar o superficies de baja reflexión, puede aumentar la tolerancia de las mediciones en ± 0,2 mm/m.

Código de errores:

Err101: Cambiar las pilas

Err104: Error de cálculo

Err152: La temperatura es muy alta: > 40°C

Err153: La temperatura es muy baja: < 0°C

Err154: Fuera de la gama de medición

Err155: Señal receptora demasiado débil

Err156: Señal receptora demasiado fuerte

Err157: Medición errónea o el fondo es demasiado claro

Err160: Movimiento muy rápido del aparato

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

www.laserliner.com/info

Declaración de conformidad

Este producto cumple con las disposiciones de las directivas 2004/108/CE, 2014/30/UE (CEM), 2011/65/UE (RoHS) y 1999/5/CE (RTTE).

Umarex GmbH & Co KG se declara en conformidad con los requisitos esenciales y todas las normas y reglamentaciones técnicas relevantes de las directivas anteriormente citadas, por tanto tiene derecho a utilizar el marcado CE en el producto.

Encontrará más información en internet en www.laserliner.com o se la podemos facilitar si nos la solicita.
