DW678 - Raboteuse DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rabot
Marque	DeWalt
Modèle	DW678 / DW678E
Tension d'alimentation	230 V
Puissance absorbée	DW678: 850 W, DW678E: 1 010 W
Vitesse à vide	DW678: 12 000 min⁻¹, DW678E: 10 000 min⁻¹
Vitesse en charge	10 000 min⁻¹
Longueur de la semelle	320 mm
Capacité de rabotage en largeur	82 mm
Profondeur de feuillure maximale	25 mm
Épaisseur de coupe maximale	4 mm
Poids	DW678: 3,8 kg, DW678E: 3,9 kg
Double isolation	Oui (classe II)
Niveau de pression acoustique (LpA)	DW678: 93 dB(A), DW678E: 91 dB(A)
Niveau de puissance acoustique (LWA)	DW678: 101 dB(A), DW678E: 99 dB(A)
Valeur d'accélération	< 2,5 m/s²
Démarrage progressif (modèle E)	Oui (DW678E)
Frein électronique (modèle E)	Oui (DW678E)
Maintien de vitesse constante (modèle E)	Oui (DW678E)
Éjection des copeaux	Droite ou gauche (avec cassette)
Accessoires inclus	Guide parallèle, butée de profondeur, clé plate, adaptateur d'aspiration, sac à poussière (modèles K), coffret métal (modèles K)
Garantie	30 jours satisfaction, 1 an maintenance gratuite, 1 an défauts de fabrication
Entretien	Nettoyage régulier des fentes d'aération, pas de lubrification nécessaire

FOIRE AUX QUESTIONS - DW678 DEWALT

Comment régler la profondeur de rabotage ?

Tournez le bouton de réglage (4) : un tour complet correspond à une profondeur de 4 mm, et une graduation correspond à 0,1 mm. Effectuez ce réglage lorsque l'outil est débranché.

Comment monter le guide parallèle ?

Introduisez le guide parallèle (13) dans le logement (6) par la droite ou la gauche, puis serrez le boulon à ailettes (14). Pour le démonter, procédez en ordre inverse. Toujours débrancher l'outil avant assemblage.

Comment changer les fers ?

Desserrez les trois vis (21) avec la clé fournie, relevez le protecteur latéral (9), faites glisser le fer (22) hors de l'arbre. Inversez ou remplacez les deux fers simultanément. Introduisez le nouveau fer en l'alignant avec la semelle, puis serrez les vis.

Comment utiliser l'éjection des copeaux à gauche ?

Poussez la cassette avec sa tête (23) dans l'orifice gauche (24) jusqu'à enclenchement. Raccordez l'adaptateur d'aspiration (25) à un aspirateur pour éviter l'obstruction. L'éjection à droite peut se faire sans cassette ou avec cassette pour aspiration.

Comment mettre en marche et arrêter le rabot ?

Pour mettre en marche : enfoncez le bouton de déverrouillage (2) puis appuyez sur l'interrupteur MARCHE/ARRET (1). Relâchez le bouton de déverrouillage. Pour arrêter : relâchez l'interrupteur. Toujours arrêter l'outil avant de le débrancher.

Quels accessoires sont inclus avec le rabot ?

Le rabot est livré avec : un guide parallèle, une butée de profondeur de feuillure, deux boulons à ailettes, une clé plate, un adaptateur d'aspiration, un sac à poussière (modèles K) et un coffret métal (modèles K), ainsi qu'un manuel d'instructions et un dessin éclaté.

Comment entretenir le rabot ?

Nettoyez régulièrement les fentes d'aération avec un chiffon doux pour éviter la surchauffe. Aucune lubrification additionnelle n'est nécessaire. Vérifiez périodiquement l'état du câble d'alimentation et des fers.

Quelle est la garantie du rabot DeWalt DW678 ?

DeWalt offre une garantie de 30 jours satisfaction (remboursement ou échange), une maintenance gratuite pendant 1 an (pièces et main-d'œuvre), et une garantie de 1 an contre les défauts de fabrication. Conservez la preuve d'achat.

Comment utiliser le rabot en mode stationnaire ?

Montez le rabot sur le support stationnaire (DE6661, en option). Ouvrez le protecteur (17), placez le rabot, serrez le bouton étoilé (16). Enclenchez l'interrupteur et bloquez-le avec la clavette de blocage (19). Utilisez un poussoir (20) pour guider la pièce.

Quelles précautions de sécurité sont essentielles ?

Portez des lunettes de protection et un masque anti-poussière. Utilisez des gants en caoutchouc et des chaussures antidérapantes pour l'extérieur. Éloignez les enfants. Débranchez l'outil avant tout réglage ou entretien. Ne portez pas de vêtements flottants ni de bijoux.

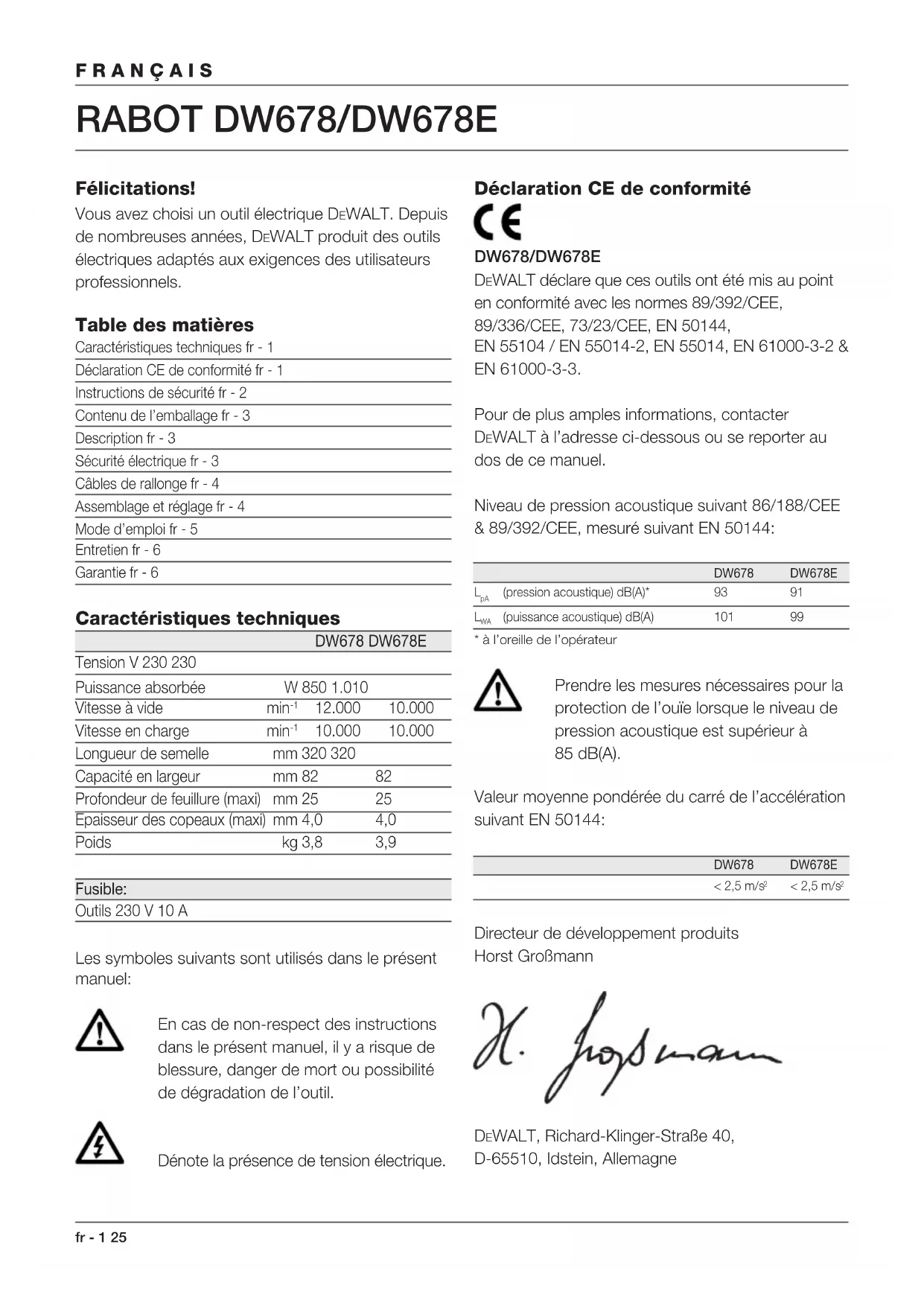

MODE D'EMPLOI DW678 DEWALT

Vous avez choisi un outil électrique DEWALT. Depuis de nombreuses années, DEWALT produit des outils électriques adaptés aux exigences des utilisateurs professionnels.

Table des matières

Caractéristiques techniques fr - 1

Déclaration CE de conformité fr - 1

Instructions de sécurité fr - 2

Contenu de l'emballage fr - 3

Description fr - 3

Sécurité électrique fr - 3

Câbles de rallonge fr - 4

Assemblage et réglage fr - 4

Mode d'emploi fr - 5

Entretien fr - 6

Garantie fr - 6

Caractéristiques techniques

	DW678 DW678E
Tension V 230 230
Puissance absorbée	W 850 1.010
Vitesse à vide	min ^-1	12.000	10.000
Vitesse en charge	min ^-1	10.000	10.000
Longueur de semelle	mm 320 320
Capacité en largeur	mm 82		82
Profondeur de feuillure (maxi)	mm 25		25
Epaisseur des copeaux (maxi)	mm 4,0		4,0
Poids	kg 3,8		3,9

Fusible: Outils 230 V 10 A

Les symboles suivants sont utilisés dans le présent manuel:

En cas de non-respect des instructions dans le présent manuel, il y a risque de blessure, danger de mort ou possibilité de dégradation de l'outil.

Dénote la présence de tension électrique.

Déclaration CE de conformité

CE

DW678/DW678E

DEWALT déclare que ces outils ont été mis au point en conformité avec les normes 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Pour de plus amples informations, contacter DeWALT à l'adresse ci-dessous ou se reporter au dos de ce manuel.

Niveau de pression acoustique suivant 86/188/CEE & 89/392/CEE, mesuré suivant EN 50144:

		DW678	DW678E
L_pA	(pression acoustique) dB(A)*	93	91
L_WA	(puissance acoustique) dB(A)	101	99

* à l'oreille de l'opérateur

Prendre les mesures nécessaires pour la protection de l'ouie lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

Valeur moyenne pondérée du carré de l'accélération suivant EN 50144:

	DW678	DW678E
	< 2,5 m/s ^2	< 2,5 m/s ^2

Directeur de développement produits Horst Großmann

Instructions de sécurité

Afin de réduire le risque de décharge électrique, de blessure et d'incendie lors de l'utilisation d'outils électriques, observer les consignes de sécurité fondamentales en vigueur. Lire et observer les instructions avant d'utiliser l'outil. Conserver ces instructions de sécurité!

Généralités

1 Tenir votre aire de travail propre et bien rangée Le désordre augmente les risques d'accident.
2 Tenir compte des conditions ambiantes

Ne pas exposer les outils électriques à l'humidité. Veiller à ce que l'aire de travail soit bien éclairée. Ne pas utiliser d'outils électriques en présence de liquides ou de gaz inflammables.

3 Attention aux décharges électriques

Eviter le contact corporel avec des éléments reliés à la terre, comme par exemple tuyaux, radiateurs, cuisinières électriques et réfrigérateurs. Sous des conditions de travail extrêmes (par exemple: humidité élevée, dépôt de poussières métalliques, etc.) la sécurité électrique peut être augmentée en insérant un transformateur d'isolation ou un disjoncteur différentiel (FI).

4 Tenir les enfants éloignés

Ne pas permettre que d'autres personnes touchent l'outil ou le câble de rallonge. La supervision est obligatoire pour les moins de 16 ans.

5 Câble de rallonge pour l'extérieur

A l'extérieur, n'utiliser que des câbles de rallonge homologués portant le marquage correspondant.

6 Ranger vos outils dans un endroit sûr

Ranger les outils non utilisés dans un endroit sec, fermé à clé et hors de la portée des enfants.

7 Porter des vêtements de travail appropriés

Ne pas porter de vêtements flottants ou de bijoux. Ils pourraient être happés par les pièces en mouvement.

Lors de travaux à l'extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle anti- dérapante. Le cas échéant, porter une garniture convenable retenant les cheveux longs.

8 Porter des lunettes de protection

Utiliser aussi un masque si le travail exécuté produit de la poussière ou des copeaux volants.

9 Attention au niveau de pression acoustique

Prendre les mesures nécessaires pour la protection de l'ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A).

10 Bien fixer la pièce à travailler

Pour plus de sécurité, fixer la pièce à travailler avec un dispositif de serrage ou un étau. Ainsi, vous aurez les deux mains libres pour manier l'outil.

11 Adopter une position confortable

Toujours tenir les deux pieds à terre et garder l'équilibre.

12 Eviter tout démarrage involontaire

Ne pas porter l'outil en ayant un doigt placé sur l'interrupteur. Mettre l'interrupteur en position d'arrêt avant de mettre la fiche dans la prise.

13 Faire preuve de vigilance

Observer votre travail. Faire preuve de bon sens. Ne pas employer l'outil en cas de fatigue.

14 Enlever la fiche de la prise

Débrancher l'outil et attendre qu'il soit complètement immobilisé avant de le laisser, de procéder à l'entretien ou au changement d'accessoires.

15 Enlever les clés de réglage

Avant de mettre l'outil en marche, retirer les clés et outils de réglage.

16 Utiliser l'outil adéquat

Le domaine d'utilisation de l'outil est décrit dans le présent manuel. Ne pas utiliser d'outils ou d'accessoires de trop faible puissance pour exécuter des travaux lourds. Ne pas utiliser des outils à des fins et pour des travaux pour lesquels ils n'ont pas été conçus.

Attention! L'utilisation d'accessoires autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure.

Utiliser l'outil conformément à sa destination.

17 Préserver le câble d'alimentation

Ne pas porter l'outil par le câble et ne pas tirer sur celui-ci pour débrancher la fiche de la prise. Préserver le câble de la chaleur, de l'huile et des arêtes vives.

18 Entretenir vos outils avec soin

Maintenir vos outils affûtés et propres afin de travailler mieux et plus sûrement. Observer les instructions d'entretien et de changement d'accessoires. Vérifier régulièrement l'état du câble d'alimentation et, s'il est endommagé, le faire changer par votre Service agréé DEWALT.

Vérifier périodiquement le câble de rallonge et le remplacer s'il est endommagé.

Maintenir les poignées sèches et exemptes d'huile et de graisse.

19 Contrôler si votre outil est endommagé

Avant d'utiliser l'outil, vérifier qu'il n'est pas endommagé. Pour cela, contrôler l'alignement des pièces en mouvement et leur grippage éventuel. Tous les composants doivent être montés correctement et remplir les conditions pour garantir le fonctionnement impeccable de l'outil. Faire réparer ou échanger tout dispositif de sécurité et toute pièce endommagée conformément aux instructions.

Ne pas utiliser l'outil quand l'interrupteur est défectueux. Faire remplacer l'interrupteur par un Service agréé DeWALT.

20 Faire réparer votre outil par un Service agréé DEWALT

Cet outil est conforme aux consignes de sécurité en vigueur. La réparation des outils électriques est strictement réservée aux personnes qualifiées.

Contenu de l'emballage

1 Rabot
1 Guide parallèle
1 Butée de profondeur de feuillure
2 Boulons à ailettes
1 Clé plate
1 Adaptateur d'aspiration de poussières
1 Sac à poussière (seulement pour modèles K)
1 Coffret en métal (seulement pour modèles K)
1 Manuel d'instructions
1 Dessin éclaté

- Vérifier si l'outil, les pièces ou les accessoires ne présentent pas de dommages dus au transport.

- Prendre le temps de lire et de comprendre à fond le présent manuel avant de mettre votre outil en marche.

Description (fig. A)

Votre rabot DEWALT a été mis au point pour le rabotage professionnel du bois.

1 Interrupteur MARCHE/ARRET
2 Bouton de déverrouillage
3 Cassette d'éjection des copeaux gauche/droite
4 Réglage de la profondeur de feuillure

5 Echelle graduée
6 Logement pour guide parallèle
7 Logement pour support stationnaire
8 Butée de profondeur de feuillure
9 Protecteur latéral
10 Carter de protection du moteur
11 Carter de protection de la courroie d'entraînement
12 Taquet de repos

DW678E - Dispositif de démarrage progressif

Le dispositif de démarrage progressif permet d'éviter l'à-coup du démarrage transmis par la courroie d'entraînement à l'opérateur, ce qui réduit l'usure tout en augmentant le confort d'utilisation.

DW678E - Dispositif de maintien de vitesse constante

Le dispositif de maintien de vitesse constante assure une vitesse constante en charge pour optimiser l'efficacité de l'outil tout en réduisant le niveau sonore. De plus, la vitesse n'augmentera pas excessivement quand l'outil est soulevé de la pièce à travailler.

DW678E - Frein électronique

Ce modèle est équipé d'un frein électronique qui immobilise les fers dès que l'interrupteur MARCHE/ARRET est relâché.

Sécurité électrique

Le moteur électrique a été conçu pour une seule tension. Vérifier si la tension secteur correspond à la tension indiquée sur la plaque d'identification.

Cet outil à double isolation est conforme à la norme EN 50144; un branchement à la terre n'est donc pas nécessaire.

CH Toujours utiliser la fiche prescrite lors du remplacement du câble d'alimentation. Type 11 pour la classe II (Isolation double) - outils Type 12 pour la classe I (Conducteur de terre) - outils

CH En cas d'utilisation à l'extérieur, connecter les outils portatifs à un disjoncteur FI.

Remplacement du cordon secteur ou de la fiche Après le remplacement du cordon secteur ou de la fiche, s'en débarrasser en songeant à la sécurité car il est dangereux de réutiliser un cordon secteur ou ne fiche dont les conducteurs sont dénudés.

Câbles de rallonge

Si un câble de rallonge est nécessaire, utiliser un câble de rallonge homologué adapté pour la puissance absorbée de cet outil (voir les caractéristiques techniques). La section minimum du conducteur est de 1,5 mm ^2 . En cas d'utilisation d'un dévidoir, toujours dérouler le câble complètement.

Assemblage et réglage

Toujours retirer la fiche de la prise avant de procéder à l'assemblage ou au réglage.

Réglage de la profondeur (fig. B)

- Régler la profondeur de rabotage en tournant le bouton (4).

Un tour correspond à une profondeur de rabotage de 4,0 mm tandis qu'une graduation correspond à une profondeur de 0,1 mm.

Montage et démontage du guide parallèle (fig. A & C)

Le guide parallèle (13) garantit un guidage parfait lors du rabotage de pièces étroites.

• Introduire le guide parallèle (13) dans le logement (6) par la droite ou par la gauche.
• Serrer le boulon à ailettes (14).
• Pour démonter le guide parallèle, procéder en ordre inverse.

Montage, démontage et réglage de la butée de profondeur de feuillure (fig. A)

• Installer la butée de profondeur de feuillure (8).
• Serrer le boulon à ailettes à la hauteur désirée en utilisant la graduation.
• Pour enlever la butée, procéder en ordre inverse.

Montage et démontage du support stationnaire (DE6661) (fig. D & E)

Le support stationnaire représenté dans la figure D est le modèle DE6661. Il est disponible en option ainsi que le dispositif de rabotage/dégauchissage DE80.

• Ouvrir le protecteur (17) sur le support stationnaire.
• Placer le rabot sur le support stationnaire (15).
• Serrer le bouton étoilé (16).
• Monter le guide parallèle (13) comme décrit ci-dessus.
• Pour enlever le support stationnaire, procéder en ordre inverse.

La section des fers qui ne va pas être utilisée doit toujours être couverte par le protecteur (17) ou par le guide parallèle (13).

Démontage des fers réversibles (fig. F)

• Desserrer les trois vis (21) à l'aide de la clé plate fournie avec l'outil.
• Relever le protecteur latéral (9).
• Enlever le fer (22) en le faisant glisser hors de l'arbre porte-fers.
• Inverser ou remplacer le fer.

Toujours remplacer les deux fers à la fois.

• Introduire le fer dans l'arbre porte-fers. Le fer doit affleurer au niveau de la semelle.
• Serrer les trois vis (21).

Montage de la cassette d'éjection des copeaux (fig. G)

Bien que ce rabot soit essentiellement conçu pour l'éjection des copeaux à droite, il peut également servir à l'éjection des copeaux à gauche.

Pour l'éjection des copeaux à droite, le rabot peut être employé avec ou sans cassette. La cassette doit être employée en combinaison avec un adaptateur d'aspiration de poussière en cas de raccordement d'un aspirateur.

• Poussez la cassette avec sa tête (23) dans l'orifice d'éjection des copeaux à droite (24) jusqu'à ce qu'elle s'enclenche en place.
  Veuillez remarquer que la figure représente le côté gauche de l'outil.

Pour l'éjection des copeaux à gauche, on doit toujours se servir de la cassette.

Lors d'emploi de l'éjection des copeaux à gauche, utilisez toujours l'adaptateur d'aspiration de poussière et un aspirateur - voir la description ci-après - pour prévenir toute obstruction. Voir fig. G.

• Insérez la cassette avec sa tête (23) dans l'orifice d'éjection des copeaux à gauche (24) jusqu'à ce qu'elle s'enclenche en place.
• Raccordez l'adaptateur (25) à un aspirateur.
• Pour retirer la cassette, appuyez sur la tête (23) puis dégagez la cassette.

Mode d'emploi

Toujours respecter les consignes de sécurité et les règles en vigueur.

Avant la mise en marche:

• Régler la profondeur de rabotage.
• Le cas échéant, monter et ajuster le guide parallèle.
• Installer la cassette d'éjection des copeaux.

Toujours utiliser des fers bien affûtés.

Mise en MARCHE et ARRET (fig. A)

Votre rabot DEWALT est équipé d'un bouton de sécurité permettant d'éviter la mise en MARCHE par inadvertance.

• MARCHE: Enfoncer le bouton de déverrouillage (2) et ensuite, appuyer sur l'interrupteur MARCHE/ARRET (1).
• Relâcher le bouton de déverrouillage (2).
• ARRET: relâcher l'interrupteur MARCHE/ARRET (1). Toujours mettre l'outil à l'ARRET après le travail et avant de débrancher l'outil.

Aspiration de poussière

Le rabotage produisant inévitablement de la poussière, toujours installer le sac à poussière ou bien raccorder un aspirateur mis au point en conformité avec les directives relatives à l'émission de poussière. Un adaptateur pour sac à poussière ou pour aspirateur est fourni avec votre rabot.

Le sac à poussière est standard pour les modèles K et disponible en option pour les autres modèles.

• Fixez le sac à poussière à la cassette d'éjection des copeaux en vous servant de l'adaptateur destiné à l'éjection à droite uniquement.
• Autrement, pour l'éjection à gauche ou à droite, raccordez le rabot à un aspirateur en vous servant de l'adaptateur (25).

Lors d'emploi de l'éjection des copeaux à gauche, raccordez toujours le rabot à un aspirateur approprié pour prévenir toute obstruction.

Raboter (fig. A)

• Mettre l'outil en MARCHE comme décrit ci-dessus.
• Faire avancer le rabot lentement sur la pièce à travailler.

• Ne pas exagérer la vitesse d'avance lorsque la profondeur et la largeur de rabotage maxi ont été sélectionnées.
• Choisir une profondeur de rabotage modérée et passer l'outil plusieurs fois plutôt que de sélectionner la profondeur maximale.
• Mettre l'outil à l'ARRET.

L'outil est équipé d'un taquet de repos (12) permettant de poser le rabot après la mise à l'ARRET sans attendre que les fers soient immobilisés. Le taquet de repos peut être bloqué en position horizontale quand il n'est pas utile.

Utilisation en mode stationnaire (fig. A & D)

• Mise en MARCHE: enfoncer le bouton de déverrouillage (2) et appuyer ensuite sur l'interrupteur MARCHE/ARRET (1).
• Bloquer l'interrupteur en intercalant la clavette de blocage (19).
• Relâcher le bouton de déverrouillage (2).
• ARRET: enlever la clavette de blocage (19).

Toujours utiliser un poussoir (20).

Votre revendeur pourra vous renseigner sur les accessoires qui conviennent le mieux pour votre travail.

Entretien

Votre outil DEWALT a été conçu pour durer longtemps avec un minimum d'entretien.

Son onctionnement satisfaisant dépend en large mesure d'un entretien soigneux et régulier.

Lubrification

Votre outil électrique ne nécessite aucune lubrification additionnelle.

Nettoyage

Les fentes d'aération doivent toujours être dégagées. Nettoyer régulièrement le boîtier avec un chiffon doux.

GARANTIE

• 30 JOURS D'ENGAGEMENT SATISFACTION •

Si, pour quelque raison que ce soit, votre machine DEWALT ne vous donne pas entière satisfaction, il suffit de la retourner avec tous ses accessoires dans les 30 jours suivant son achat à votre distributeur, ou à un centre de service après-vente agréé pour un remboursement intégral ou un échange. Pour la Belgique ou le Luxembourg, retournez votre machine à DEWALT. Munissez-vous d'une preuve d'achat.

• 1 AN DE MAINTENANCE GRATUITE •

Au cas où votre machine DEWALT nécessiterait une révision ou des réparations dans les 12 mois suivant son achat, cette opération sera effectuée gratuitement dans un centre de service après-vente agréé sur présentation de la preuve d'achat. Ce service comprend pièces et main-d'oeuvre pour les machines, à l'exclusion des accessoires.

• 1 AN DE GARANTIE •

Au cas où votre machine DEWALT présenterait un défaut de fabrication dans les 12 premiers mois suivant son achat, nous garantissons le remplacement sans frais de toutes les pièces défectueuses ou de l'unité entière, et ce à notre discrétion, à condition que:

• la machine ait été utilisée correctement
• aucune personne non qualifiée n'ait tenté de réparer la machine
• la preuve d'achat portant la date d'acquisition soit fournie.

Pour obtenir l'adresse du distributeur DEWALT ou du centre de service après-vente agréé le plus proche, appeler le numéro dans la liste figurant au dos du manuel.

PIALLETTO DW678/DW678E

Congratulazioni!

Belgique et Luxembourg DEWALT

Tel: [phone]
