DW678 - Pialla DEWALT - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo DW678 DEWALT in formato PDF.
| Tipo di prodotto | Pialla |
| Marca | DeWalt |
| Modello | DW678 / DW678E |
| Tensione di alimentazione | 230 V |
| Potenza assorbita | DW678: 850 W, DW678E: 1010 W |
| Velocità a vuoto | DW678: 12.000 min⁻¹, DW678E: 10.000 min⁻¹ |
| Velocità a carico | 10.000 min⁻¹ |
| Lunghezza della suola | 320 mm |
| Capacità di piallatura in larghezza | 82 mm |
| Profondità massima di battuta | 25 mm |
| Spessore massimo di taglio | 4 mm |
| Peso | DW678: 3,8 kg, DW678E: 3,9 kg |
| Doppio isolamento | Sì (classe II) |
| Livello di pressione acustica (LpA) | DW678: 93 dB(A), DW678E: 91 dB(A) |
| Livello di potenza acustica (LWA) | DW678: 101 dB(A), DW678E: 99 dB(A) |
| Valore di accelerazione | < 2,5 m/s² |
| Avvio progressivo (modello E) | Sì (DW678E) |
| Freno elettronico (modello E) | Sì (DW678E) |
| Mantenimento della velocità costante (modello E) | Sì (DW678E) |
| Espulsione dei trucioli | Destra o sinistra (con cassetta) |
| Accessori inclusi | Guida parallela, battuta di profondità, chiave a forchetta, adattatore di aspirazione, sacchetto per polvere (modelli K), custodia metallica (modelli K) |
| Garanzia | 30 giorni soddisfatti, 1 anno manutenzione gratuita, 1 anno difetti di fabbricazione |
| Manutenzione | Pulizia regolare delle feritoie di aerazione, nessuna lubrificazione necessaria |
Domande frequenti - DW678 DEWALT
Domande degli utenti su DW678 DEWALT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pialla in formato PDF gratuitamente! Trova il tuo manuale DW678 - DEWALT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DW678 del marchio DEWALT.

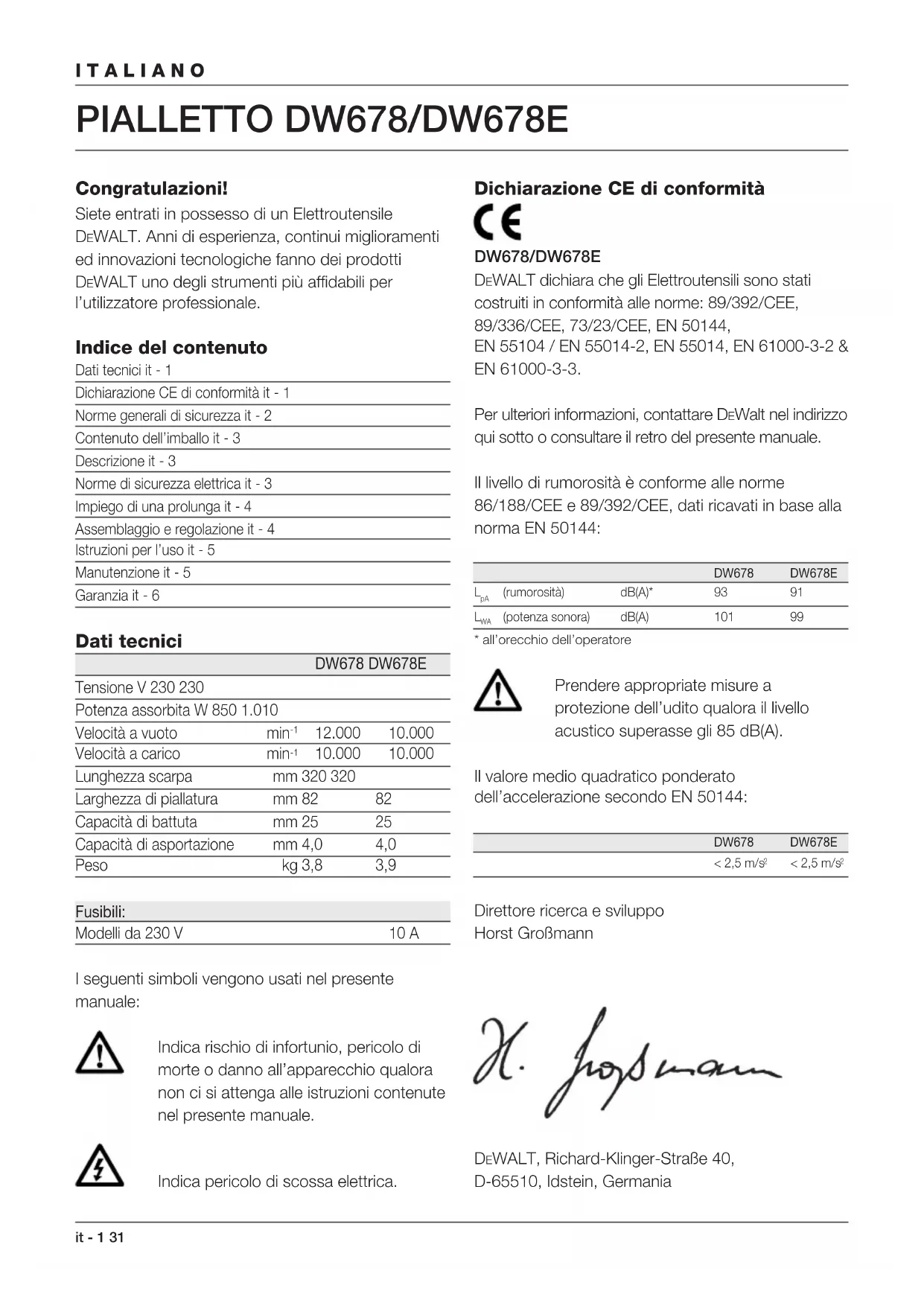

MANUALE UTENTE DW678 DEWALT
Siete entrati in possesso di un Elettroutensile DEWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DEWALT uno degli strumenti più affidabili per l'utilizzatore professionale.
Indice del contenuto
| Dati tecnici it - 1 |
| Dichiarazione CE di conformità it - 1 |
| Norme generali di sicurezza it - 2 |
| Contenuto dell'imballo it - 3 |
| Descrizione it - 3 |
| Norme di sicurezza elettrica it - 3 |
| Impiego di una prolunga it - 4 |
| Assemblaggio e regolazione it - 4 |
| Istruzioni per l'uso it - 5 |
| Manutenzione it - 5 |
| Garanzia it - 6 |
Dati tecnici
| DW678 DW678E | |||
| Tensione V 230 230 | |||
| Potenza assorbita W 850 1.010 | |||
| Velocità a vuoto | min ^-1 | 12.000 | 10.000 |
| Velocità a carico | min ^-1 | 10.000 | 10.000 |
| Lunghezza scarpa | mm | 320 320 | |
| Larghezza di piallatura | mm | 82 | 82 |
| Capacità di battuta | mm | 25 | 25 |
| Capacità di asportazione | mm | 4,0 | 4,0 |
| Peso | kg | 3,8 | 3,9 |
| Fusibili: | |
| Modelli da 230 V | 10 A |
I seguenti simboli vengono usati nel presente manuale:
Indica rischio di infortunio, pericolo di morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale.
Indica pericolo di scossa elettrica.
Dichiarazione CE di conformità
CE
DW678/DW678E
DEWALT dichiara che gli Elettroutensili sono stati costruiti in conformità alle norme: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.
Per ulteriori informazioni, contattare DeWalt nel indirizzo qui sotto o consultare il retro del presente manuale.
Il livello di rumorosità è conforme alle norme 86/188/CEE e 89/392/CEE, dati ricavati in base alla norma EN 50144:
| DW678 | DW678E | |||
| L_pA | (rumorosità) | dB(A)* | 93 | 91 |
| L_WA | (potenza sonora) | dB(A) | 101 | 99 |
* all'orecchio dell'operatore
Prendere appropriate misure a protezione dell'udito qualora il livello acustico superasse gli 85 dB(A).
Il valore medio quadratico ponderato dell'accelerazione secondo EN 50144:
| DW678 | DW678E | |
| < 2,5 m/s ^2 | < 2,5 m/s ^2 |
Direttore ricerca e sviluppo
Horst Großmann
X. fopman
Norme generali di sicurezza
Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza atte a ridurre i rischi d'incendio, scariche elettriche e ferimenti. Leggere attentamente le seguenti istruzioni prima di utilizzare il prodotto. Custodire con cura le istruzioni!
Norme generali
1 Tenere pulita l'area di lavoro
Ambienti e banchi di lavoro in disordine possono essere causa d'incidenti.
2 Tener presenti le caratteristiche dell'ambiente di lavoro
Non esporre gli utensili elettrici all'umidità.
Tenere ben illuminata l'area di lavoro. Non usare gli utensili elettrici in luoghi con atmosfera gassosa o infiammabile.
3 Proteggersi da scariche elettriche
Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d'isolamento o un interruttore di sicurezza per correnti di guasto (FI).
4 Tenere i bambini lontani dall'area di lavoro
Non permettere che persone estranee tocchino l'utensile o il cavo di prolunga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un adulto.
5 Cavo di prolunga per l'uso esterno
Se l'utensile viene utilizzato all'aperto, si faccia uso soltanto di un cavo di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l'uso esterno.
6 Custodia dell'elettroutensile dopo l'uso
Riporre gli Elettroutensili in luogo sicuro e ben asciutto, fuori dalla portata dei bambini.
7 Usare il vestiario appropriato
Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell'utensile. Lavorando all'aperto indossare guanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi.
8 Usare occhiali protettivi
Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili.
9 Rumorosità eccessiva
Prendere appropriate misure a protezione dell'udito se il livello acustico supera gli 85 dB(A).
10 Bloccare il pezzo da lavorare
Usare pinze o morse per bloccare il pezzo da lavorare, ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio.
11 Non sbilanciarsi
Mantenere sempre un buon equilibrio evitando posizioni malsicure.
12 Evitare accensioni accidentali
Non eseguire il trasporto dell'Elettroutensile collegato alla rete di alimentazione tenendo il dito sull'interruttore.
Assicurarsi che l'interruttore sia in posizione OFF prima di inserire la spina.
13 Stare sempre attenti
Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso e non utilizzare l'utensile quando si è stanchi.
14 Staccare l'alimentazione dell'utensile
Spegnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito.
Staccare la spina dalla presa se l'utensile rimane inutilizzato e prima di eseguire qualsiasi operazione di manutenzione dell'utensile o di sostituzione degli accessori.
15 Non lasciare sull'utensile chiavi o strumenti di misura
Prima di mettere in funzione l'Elettroutensile si abbia cura di togliere chiavi e altri strumenti.
16 Usare l'utensile adatto
L'utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza.
Attenzione! L'uso di accessori o attrezzature diversi, o l'impiego del presente utensile per scopi diversi, da quelli raccomandati nel manuale d'uso possono comportare il rischio di infortuni.
17 Non abusare del cavo elettrico
Non trascinare l'utensile né disinserire la spina strattonando il cavo di alimentazione.
Proteggere il cavo dal calore, dagli olii minerali e dagli bordi taglienti.
18 Mantenere l'utensile con cura
Tenere gli accessori sempre ben affiliati e puliti per un migliore e più sicuro utilizzo.
Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato DEWALT. Tenere gli organi di comando puliti, asciutti e privi di olio o grasso.
19 Controllare che non vi siano parti danneggiate
Prima dell'utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l'utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l'allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, ed altre condizioni che possono compromettere il buon funzionamento dell'utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l'utensile se l'interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato DEWALT.
20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati DEWALT per le riparazioni
Il presente Elettroutensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolo di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusivamente da personale qualificato.
Contenuto dell'imballo
L'imballo comprende:
1 Pialletto
1 Guida laterale
1 Arresto profondità battuta
2 Viti ad alette
1 Chiave
1 Adattatore di aspirazione polvere
1 Sacchetto raccoglipolvere (solo i modelli K)
1 Cassetta in metallo (solo i modelli K)
1 Manuale istruzione
1 Disegno esploso
- Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
- Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.
Descrizione (fig. A)
Il pialletto DEWALT è un elettroutensile di tipo professionale per la piallatura del legno.
1 Interruttore ON/OFF
2 Pulsante di sicurezza
3 Cassetta destra/sinistra di scarico trucioli
4 Pomello di regolazione profondità di piallatura
5 Scala micrometrica
6 Foro filettato per guida parallela
7 Foro per supporto stazionario
8 Arresto profondità
9 Protezione laterale
10 Protezione motore
11 Protezione di cinghia di trascinamento
12 Piedino di appoggio
DW678E - Riduzione della corrente di spunto
Il limitatore di spunto consente un'erogazione graduale di corrente all'apparecchio nella fase di avviamento, permettendo in tal modo accelerazioni "dolci" ed evitando strappi iniziali alla cinghia di trasmissione o all'operatore.
DW678E - Controllo velocità costante sotto carico
Il dispositivo consente di mantenere costante la velocità di taglio sotto carico, fornendo in tal modo minore rumorosità di funzionamento e maggiore uniformità di lavoro. Inoltre, non si avranno bruschi aumenti di velocità quando l'elettroutensile viene staccato dal pezzo di lavorazione.
DW678E - Freno elettronico
Il presente modello è dotato di un freno elettronico che provvede ad arrestare immediatamente le lame quando viene lasciato libero l'interruttore ON/OFF.
Norme di sicurezza elettrica
Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta.
Il Vostro utensile DeWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 50144, perciò non è richiesta la messa a terra.
CH Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 11 per la classe II (doppio isolamento) - utensili elettrici Tipo 12 per la classe I (messa a terra) - utensili elettrici
CH Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.
Sostituzione del cavo o della spina
Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.
Impiego di una prolunga
In caso di impiego di una prolunga, quest'ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm². Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.
Assemblaggio e regolazione
Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione.
Registrazione profondità di taglio (fig. B)
- Ruotare opportunamente il pomello (4) per la regolazione della profondità di taglio.
Un giro completo del pomello corrisponde ad una profondità di 4,0 mm. Un grado corrisponde ad una profondità di 0,1 mm.
Attacco e stacco della guida laterale (fig. A & C)
La guida (13) serve per mantenere il controllo dell'utensile quando si lavorano pezzi molto stretti.
- Inserire la guida (13) nel foro (6) da un lato.
- Serrare la vite ad alette (14).
- Per asportare la guida procedere in ordine inverso.
Attacco, stacco e registrazione dell'arresto profondità di battuta (fig. A)
- Montare l'arresto di profondità (8).
- Serrare il pomello a stella lungo l'asola nella posizione desiderata.
- Per togliere l'arresto di profondità procedere in senso inverso.
Montaggio e rimozione del supporto stazionario (DE6661) (fig. D & E)
La figura D mostra il supporto stazionario modello DE6661. Il presente supporto è disponibile su richiesta, analogamente al supporto di piallatura a spessore e finitura superficiale modello DE80.
- Aprire la protezione (17) sul supporto stazionario.
- Collocare la piallatrice sul supporto stazionario (15).
- Serrare il pomello a stella (16).
- Fissare la guida parallela (13) come descritto.
- Procedere in senso inverso per la rimozione del supporto stazionario.
Coprire sempre la parte della lama che non si sta impiegando con la protezione (17) o con la guida parallela (13).
Smontaggio coltelli a doppio tagliente (fig. F)
- Allentare i tre bulloni (21) con la chiave fornita in dotazione.
- Sollevare la protezione (9).
- Sfilare il coltello (22) dal portacoltelli.
- Capovolgere il coltello o sostituirlo.
Sostituire sempre entrambi i coltelli.
- Inserire il coltello nel rullo portacoltelli. Sul lato di battuta (dove e montata la protezione laterale) il coltello deve risultare a filo della scarpa di piallatura.
- Serrare i tre bulloni (21).
Montaggio della cassetta di scarico trucioli (fig. G)
Benché il pialletto fosse stato originariamente progettato con lo scarico dei trucioli sul lato destro, la cassetta di scarico trucioli può essere inserita anche sul lato sinistro.
Per lo scarico dei trucioli sul lato destro, il pialletto può essere usato con o senza la cassetta. La cassetta deve essere usata in combinazione con l'apposito adattatore se collegata ad un aspiratore.
- Inserire la testa della cassetta (23) contro l'apertura destra di evacuazione trucioli (24) fino a che non scatta in posizione. Si noti che in figura è ritratto il lato destro dell'utensile.
Per lo scarico dei trucioli sul lato sinistro, è necessario usare sempre la cassetta.
Quando i trucioli vengono scaricati sul lato sinistro, usare sempre l'adattatore dell'aspiratore e un aspiratore come descritto, per evitare intasamenti. Vedere fig. G.
- Inserire la testa della cassetta (23) contro l'apertura sinistra di evacuazione trucioli (24) fino a che non scatta in posizione.
- Collegare l'adattatore (25) ad un aspiratore.
- Per togliere la cassetta, abbassare la testa della stessa (23) ed estrarla.
Istruzioni per l'uso
Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
Prima del funzionamento:
- Regolare la profondità di taglio.
- Se necessario, installare e registrare la guida parallela.
- Montare la cassetta di scarico trucioli.
Impiegare solamente coltelli affiliate.
Accensione e spegnimento dell'attrezzo (fig. A)
Il pialletto DEWALT è dotato di interruttore di sicurezza che impedisce il funzionamento inavvertito dell'attrezzo.
- Accensione: premere il pulsante (2) e successivamente premere l'interruttore ON/OFF (1).
- Rilasciare il pulsante (2).
- Spegnimento: rilasciare l'interruttore (1).
Spegnete sempre l'utensile al termine del lavoro e prima di disinserire la spina.
Aspirazione polvere
Poiché la levigatura del legno produce polvere, occorre installare sempre il sacchetto raccoglipolvere a corpo rigido o collegare all'elettroutensile un aspiratore esterno fabbricato in conformità alle relative norme riguardanti l'emissione di polvere. L'elettroutensile esce fornito di un adattatore per il collegamento di un sacchetto raccoglipolvere o di un aspiratore esterno. Il sacchetto raccoglipolvere viene fornito di serie per i modelli K e su richiesta per tutti gli altri modelli.
- Collegare il sacchetto raccoglipolvere alla cassetta di scarico trucioli usando unicamente l'adattatore per l'evacuazione sul lato destro.
- In alternativa, per effettuare lo scarico sul lato destro o sinistro, collegare il pialletto ad un aspiratore usando l'adattatore (25).
Quando si usa lo scarico trucioli sul lato sinistro, collegare sempre il pialletto ad un estrattore appropriato per prevenire intasamenti.
Levigatura (fig. A)
- Attivare l'elettroutensile come descritto.
- Muovere lentamente la levigatrice sul pezzo di lavorazione.
- La velocità di avanzamento non dovrà essere troppo elevata, specialmente nel caso in cui si siano impostate la massima profondità di taglio e la massima ampiezza di levigatura.
- Si ricordi che più tagli di ridotta profondità danno risultati migliori rispetto ad un unico taglio di elevata asportazione.
- Disinserire l'elettroutensile.
La macchina è dotata di piedino di appoggio (12). Dopo lo spegnimento, è possibile posare il pialletto senza dover attendere che il rullo portacoltelli si sia fermato completamente. Il pattino di stazionamento può essere bloccato in posizione orizzontale quando non richiesto.
Impiego stazionario (fig. A & D)
- Attivazione: premere il pulsante di bloccaggio (2) e quindi l'interruttore ON/OFF (1).
- Inserire il cuneo di fermo (19) per bloccare l'interruttore ON/OFF.
- Lasciare il pulsante di bloccaggio (2).
- Disattivazione: togliere il cuneo di fermo (19) per sbloccare l'interruttore ON/OFF.
Servirsi sempre di apposita asta (20).
Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.
Manutenzione
Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica.
Lubrificazione
Il Vostro elettroutensile non richiede lubrificazione addizionale.
Pulitura
Tenere libere le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.
Utensili inutilizzabili e tutela ambientale
Per garantire l'eliminazione degli utensili non più utilizzabili nel rispetto dell'ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DEWALT, che disporranno della loro eliminazione nel rispetto dell'ambiente.
GARANZIA
• GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE •
Se non siete completamente soddisfatti delle prestazioni del vostro utensile DeWALT, potrete restituirlo entro 30 giorni dalla data di acquisto, presso una nostra filiale di assistenza per ottenere il rimborso o il cambio dell'utensile, presentando debita prova dell'avvenuto acquisto.
• MANUTENZIONE GRATUITA PER UN ANNO •
L'eventuale manutenzione o assistenza necessaria per il vostro utensile DEWALT nei primi 12 mesi dalla data di acquisto sarà effettuata gratuitamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono esclusi gli accessori.
• GARANZIA TOTALE DI UN ANNO •
Se il vostro prodotto DEWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi dalla data di acquisto, provvederemo alla sostituzione gratuita delle parti difettose o a nostro giudizio, alla sostituzione gratuita dimostrato che:
- Il prodotto venga ritornato al centro di assistenza DEWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
- Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
- Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distributivo.
Contattare il proprio rivenditore abituale o la Sede Centrale DEWALT per ottenere l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale).
