Produkttyp	Hyvel
Märke	DeWalt
Modell	DW678 / DW678E
Matningsspänning	230 V
Upptagen effekt	DW678: 850 W, DW678E: 1 010 W
Tomgångsvarvtal	DW678: 12 000 min⁻¹, DW678E: 10 000 min⁻¹
Belastat varvtal	10 000 min⁻¹
Sullängd	320 mm
Hyvlingsbredd	82 mm
Maximal falsdjup	25 mm
Maximal spåntjocklek	4 mm
Vikt	DW678: 3,8 kg, DW678E: 3,9 kg
Dubbelisolering	Ja (klass II)
Ljudtrycksnivå (LpA)	DW678: 93 dB(A), DW678E: 91 dB(A)
Ljudeffektnivå (LWA)	DW678: 101 dB(A), DW678E: 99 dB(A)
Vibrationsvärde	< 2,5 m/s²
Mjukstart (modell E)	Ja (DW678E)
Elektronisk broms (modell E)	Ja (DW678E)
Konstantvarvtalshållning (modell E)	Ja (DW678E)
Spånutkast	Höger eller vänster (med kassett)
Medföljande tillbehör	Parallelanslag, djupanslag, flatnyckel, sugadaptare, dammsugarpåse (modell K), metallåda (modell K)
Garanti	30 dagars nöjdhetsgaranti, 1 års fri service, 1 års garanti mot tillverkningsfel
Underhåll	Regelbunden rengöring av ventilationsöppningar, ingen smörjning krävs

Vanliga frågor - DW678 DEWALT

Hur ställer man in hyvlingsdjupet?

Vrid på inställningsratten (4): ett helt varv motsvarar 4 mm djup, och en markering motsvarar 0,1 mm. Gör denna inställning när verktyget är urkopplat.

Hur monterar man parallelanslaget?

För in parallelanslaget (13) i fästet (6) från höger eller vänster, dra sedan åt vingmuttern (14). För demontering, gör i omvänd ordning. Koppla alltid bort verktyget före montering.

Hur byter man stål?

Lossa de tre skruvarna (21) med medföljande nyckel, lyft upp sidoskyddet (9), skjut ut stålet (22) från axeln. Vänd eller byt båda stålen samtidigt. För in det nya stålet och rikta in det mot sulan, dra sedan åt skruvarna.

Hur använder man spånutkast till vänster?

Tryck in kassetten med huvudet (23) i det vänstra hålet (24) tills det klickar. Anslut sugadaptaren (25) till en dammsugare för att undvika blockering. Utkast till höger kan ske utan kassett eller med kassett för sugning.

Hur startar och stoppar man hyveln?

För att starta: tryck in upplåsningsknappen (2) och tryck sedan på START/STOPP-knappen (1). Släpp upplåsningsknappen. För att stoppa: släpp strömbrytaren. Stäng alltid av verktyget innan du kopplar bort det.

Vilka tillbehör medföljer hyveln?

Hyveln levereras med: ett parallelanslag, ett falsdjupanslag, två vingmuttrar, en flatnyckel, en sugadaptare, en dammsugarpåse (modell K) och en metallåda (modell K), samt en bruksanvisning och en sprängskiss.

Hur underhåller man hyveln?

Rengör regelbundet ventilationsöppningarna med en mjuk trasa för att förhindra överhettning. Ingen extra smörjning krävs. Kontrollera regelbundet nätsladden och stålens skick.

Vilken garanti gäller för DeWalt DW678 hyvel?

DeWalt erbjuder 30 dagars nöjdhetsgaranti (återbetalning eller byte), 1 års fri service (delar och arbete), och 1 års garanti mot tillverkningsfel. Spara kvittot.

Hur använder man hyveln i stationärt läge?

Montera hyveln på det stationära stället (DE6661, tillval). Öppna skyddet (17), placera hyveln, dra åt stjärnvredet (16). Slå på strömbrytaren och lås den med låssprinten (19). Använd ett tryckblock (20) för att styra arbetsstycket.

Vilka säkerhetsåtgärder är viktiga?

Använd skyddsglasögon och dammmask. Använd gummihandskar och halkfria skor för utomhusbruk. Håll barn borta. Koppla bort verktyget före justering eller underhåll. Bär inte lösa kläder eller smycken.

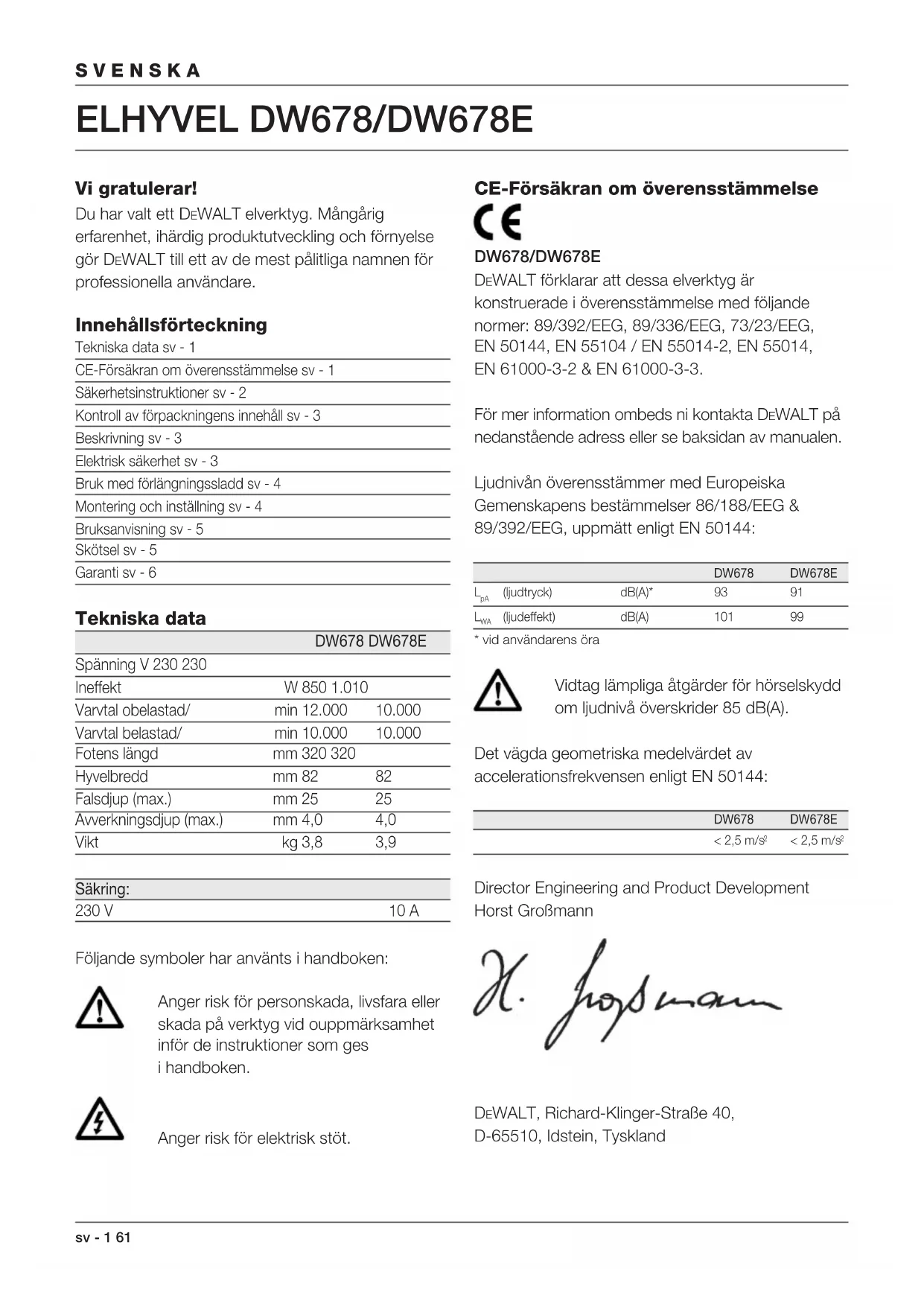

BRUKSANVISNING DW678 DEWALT

Denne model er udstyret med en elektronisk bremse, som omgående stopper knivene, när start/stop-knappen slippes.

El-sikkerhed

Du har valt ett DEWALT elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare.

Innehållsförteckning

Tekniska data sv - 1

CE-Försäkran om överensstämmelse sv - 1

Säkerhetsinstruktioner sv - 2

Kontroll av förpackningens innehåll sv - 3

Beskrivning sv - 3

Elektrisk säkerhet sv - 3

Bruk med förlängningssladd sv - 4

Montering och inställning sv - 4

Bruksanvisning sv - 5

Skötsel sv - 5

Garanti sv - 6

Tekniska data

	DW678 DW678E
Spänning V 230 230
Ineffekt	W 850 1.010
Varvtal obelastad/	min 12.000	10.000
Varvtal belastad/	min 10.000	10.000
Fotens längd	mm 320 320
Hyvelbredd	mm 82	82
Falsdjup (max.)	mm 25	25
Avverkningsdjup (max.)	mm 4,0	4,0
Vikt	kg 3,8	3,9

Säkring:
230 V	10 A

Följande symboler har använts i handboken:

Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken.

Anger risk för elektrisk stöt.

CE-Försäkran om överensstämmelse CE

DW678/DW678E

DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen.

Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 89/392/EEG, uppmätt enligt EN 50144:

			DW678	DW678E
L_pA	(ljudtryck)	dB(A)*	93	91
L_WA	(ljudeffekt)	dB(A)	101	99

* vid användarens öra

Vidtag lämpliga åtgärder för hörselskydd om ljudnivå överskrider 85 dB(A).

Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt EN 50144:

	DW678	DW678E
	< 2,5 m/s ^2	< 2,5 m/s ^2

Innan Du börjar använda maskinen, tag några minuter i anspråk för att läsa igenom bruksanvisningen. Spara bruksanvisningen lättillgängligt, så att alla som använder maskinen har tillgång till bruksanvisningen. Förutom nedanstående instruktioner, följ alltid Arbetarskyddsstyrelsens regler.

WARNING!

När man använder elverktyg skall dessa grundläggande säkerhetsinstruktioner alltid följas för att minska risken för elektriska stötar, personskada och brand.

1 Använd hörselskydd

Ljudnivån vid bearbetning av olika material kan variera, ibland överstiger nivån 85 dB(A). För att skydda Dig själv, använd alltid hörselskydd.

2 Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

3 Tänk på arbetsmiljöns inverkan

Utsätt inte elverktyg för regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning över arbetsytan. Använd inte elverktyg i närheten av lättantändliga vätskor eller gaser.

4 Skydda Dig mot elektriska stötar

Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spisar, kylskåp). Vid extrema arbetsförhållanden (t.ex. hög fuktighet, uppkomst av metalldamm osv.) kan den elektriska säkerheten ökas med koppling av en skiljetransformator eller en jordfelsbrytare.

5 Utom räckhåll för barn

Se till att verktyget och sladden förvaras utom räckhåll för barn. Personer under 16 år får inte arbeta med verktyget på egen hand.

6 Förvara verktyg säkert

När elverktyget inte används skall det förvaras på ett torrt, högt placerat ställe, inlåst, utom räckhåll för barn.

7 Överbelasta inte elverktyg

Du arbetar bättre och säkrare inom det angivna effektsområdet.

8 Använd rätt elverktyg

Tvinga inte elverktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd inte elverktyg för ändamål de inte är avsedda för:

använd t.ex. inte handcirkelsåg för att såga av kvistar eller vedträ.

9 Klä Dig rätt

Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarbeten. Använd härnät om Du har långt hår.

10 Använd skyddsglasögon

Använd skyddsglasögon för att förhindra att damm blåser in i Dina ögon vilket kan förorsaka skada. Om mycket damm uppstår använd även ansiktsmask.

11 Misshandla inte sladden

Bär aldrig verktyget i sladden och använd inte sladden för att ta ut kontakten från uttaget. Utsätt inte sladden för hetta, olja eller skarpa kanter.

12 Sätt fast arbetsstycket

Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och Du får bägge händerna fria för arbetet.

13 Sträck Dig inte för mycket

Se till att Du alltid har säkert fotfäste och balans.

14 Sköt tillbehören med omsorg

Håll tillbehören skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera förlängningssladdar regelmässigt och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från olja och fett.

15 Ta ut kontakten från uttaget

när elverktyg inte är i bruk, innan service och vid byte av verktyg såsom sågklinga, borr och fräs.

16 Tag bort nycklar

Kontrollera att nycklar och justerverktyg har tagits bort från elverktyget innan det startas.

Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen när Du ansluter stickkontakten till uttaget.

18 Förlängningssladdar utomhus

Utomhus skall förlängningssladdar endast användas som är tillåtna för utomhusbruk och märkta för detta.

19 Var uppmärksam

Titta på det Du gör. Använd sunt förnuft. Använd inte elverktyget när Du är trött.

20 Kontrollera elverktyget för skador innan Du ansluter sladden till vägguttaget

Innan fortsatt användning av elverktyget skall eventuellt skadade skyddsanordningar och andra defekta delar kontrolleras noggrant för att fastställa om det kommer att fungera riktigt och utföra den avsedda funktionen. Kontrollera att de rörliga delarna fungerar oklanderligt och inte klämmer, att inga delar är brutna, att alla delar är riktigt monterade och att andra förhållanden som kan påverka driften stämmer. En skyddsanordning eller annan del, som är skadad, skall repareras eller bytas ut av en erkänd fackverkstad, om ej annat anges i bruks-anvisningen. Felaktiga strömbrytare måste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller från.

21 För Din personliga säkerhet

Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör än vad som rekommenderas i bruksanvisningen eller katalogerna kan innebära risk för personskada.

22 Reparation av verktyg får endast utföras av godkänd DEWALT serviceverkstad

Det här verktyget motsvarar gällande säkerhetsbestämmelser. För att undvika olycksfall ska reparationer och elanordningar endast utföras av behörig elektromontör.

Kontroll av förpackningens innehåll

Förpackningen innehåller:

1 Elhyvel
1 Parallellanslag
1 Falsdjupstopp
2 Vingskruvar
1 Nyckel
1 Dammavsugningsadapter
1 Dammpåse (endast K-modeller)
1 Metallväska (endast K-modeller)
1 Instruktionshandbok
1 Sprängteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.
• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.

Beskrivning (fig. A)

Din DEWALT elhyvel är konstruerad för professionell hyvling av trä.

1 Strömbrytare
2 Startspärr för strömbrytare
3 Vändbar spånkassett
4 Avverkningsinställning
5 Skala
6 Gängat hål för parallellanslag
7 Hål för stativ
8 Djupstopp
9 Sidoskydd
10 Motorhus
11 Drivremskåpa
12 Parkeringsklack

DW678E - Mjukstartfunktion

Mjukstartfunktionen möjliggör att bygga upp hastigheten långsamt för att undvika att maskinen rycker vid starten.

DW678E - Konstant hastighetsfunktion

Denna funktion bibehåller en jämn rotationshastighet under belastning. Detta ger mindre buller och en konstant skärhastighet. Dessutom stiger hastigheten inte plötsligt när maskinen lyfts från arbetsstycket.

DW678E - Elektronisk broms

Modellen är utrustad med en elektronisk broms som omedelbart stannar skären när strömbrytaren släpps.

Elektrisk säkerhet

Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

Ditt elverktyg är dubbelisolerat motsvarande EN 50144; jordledare är således överflödigt.

Utbyte av kabel eller kontakt

Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag.

Bruk med förlängningssladd

Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här apparatens strömförbrukning (se tekniska data).

Om du använder en sladdvinda, vira alltid av sladden fullständigt.

Montering och inställning

Koppla alltid ur verktyget innan Du börjar med montering och inställning.

Avverkningsinställning (fig. B)

- Vrid inställningsknappen (4) till önskat avverkningsdjup.

Ett varv på inställningsknappen motsvarar ett avverkningsdjup på 4,0 mm. Ett gradstreck motsvarar ett avverkningsdjup på 0,1 mm.

Montering och avlägsnande av parallellanslaget (fig. A & C)

Parallellanslaget (13) används för optimal kontroll av redskapet vid smala arbetsstycken.

• Placera parallellanslaget (13) i hålet (6) från den ena eller andra sidan.
• Drag åt vingskruven (14).
• För att avlägsna anslaget, utför handlingarna i omvänd ordning.

Montering, avlägsnande och inställning av falsdjupstoppet (fig. A)

• Montera djupstoppet (8).
- Drag åt skruven på önskad höjd i det avlånga hålet.
- För att avlägsna djupstoppet, utför handlingarna i omvänd ordning.

Montering och avlägsnande av stativet (DE6661) (fig. D & E)

Stativet i figur D är ett DE6661. Detta kan erhållas som tillbehör, liksom rikt- och planhyveltillsatsen DE80.

• Öppna skyddet (17) på stativet.
• Placera hyveln på stativet (15).
• Drag åt skruven (16).
• Montera parallellanslaget (13) enligt beskrivningen.
• Avlägsna stativet i omvänd ordning.

Delen av skäret som inte används måste alltid täckas av skyddet (17) eller parallellanslaget (13).

Avlägsnande av vändskär (fig. F)

• Lossa de tre skruvarna (21) med den bifogade nyckeln.
• Fäll upp sidoskyddet (9).
• Skjut ut skäret (22) ur sin hållare.
  • Vänd eller byt ut skäret.

Byt alltid ut båda skären.

• Skjut in skäret i hållaren. På falssidan (sidan där sidoskyddet sitter) måste skäret ligga i linje med hyvelfoten.
• Drag åt de tre skruvarna (21).

Montering av spånkassetten (fig. G)

Fastän denna hyvel i främsta hand är konstruerad för att kasta ut spånen på höger sida, kan dän även användas så att spånen kastas ut åt vänster.

Vid spånutkastning åt höger kan hyveln användas med eller utan kassetten. Kassetten måste användas tillsammans med spånavsugningsadaptern om en dammsugare ska kopplas till.

- Skjut in kassettens huvudända (23) i den högra spånöppningen (24) tills den klickar fast. Lägg märke till att figuren visar redskapets vänstra sida.

Vid spånutkastning åt vänster måste kassetten alltid användas.

Vid spånutkastning åt vänster måste man alltid använda spånavsugningsadaptern och en dammsugare enligt nedanstående beskrivning för att undvika täppning. Se fig. G.

• Skjut in kassettens huvudända (23) i den vänstra spånöppningen (24) tills den klickar fast.
• Koppla adaptern (25) till en dammsugare.
• Kassetten avlägsnas genom att trycka in huvudändan (23) och dra ut kassetten.

Bruksanvisning

Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.

Innan Du börjar:

• Ställ in avverkningsdjupet.
- Montera och ställ in parallellanslaget om så behövs.
- Montera spånkassetten.

Använd endast vassa skär.

Strömbrytare (fig. A)

Din DEWALT elhyvel är försedd med en säkerhetsbrytare för att förekomma att den startas av misstag.

• Tillkoppling: Tryck in startspärren (2) och sedan strömbrytaren (1).
• Släpp spärrknappen (2).
• Fränkoppling: släpp strömbrytaren (1). Stäng alltid av maskinen innan Du drar ur sladden efter avslutat arbete.

Dammavsugning

Montera alltid antingen en dammpåse eller en dammsugare som är konstruerad i överensstämmelse med gällande bestämmelser beträffande dammskydd eftersom arbete med en elhyvel alltid orsakar damm. Hyveln är försedd med en adapter för tillkoppling av en dammpåse eller dammsugare. Dammpåsen är standard för K-modeller och finns som tillbehör för alla andra modeller.

• Fäst dammpåsen vid spånkassetten med hjälp av adaptern, endast vid utkastning åt höger.
• Eventuellt kan du, både vid utkastning åt vänster eller höger, koppla hyveln till en dammsugare med hjälp av adaptern (25).

Vid spånutkastning åt vänster måste man alltid koppla hyveln till en lämpad dammsugare för att undvika täppning. Kassetten avlägsnas genom att trycka in huvudändan (23) och dra ut kassetten.

Hyvling (fig. A)

• Starta maskinen enligt ovan.
• För hyveln långsamt över arbetsstycket.

• Matningshastigheten får inte vara för hög, speciellt vid största avverkningsdjup och hyvlingsbredd.
• Tänk på att flera grunda snitt är bättre än ett djupt snitt.
• Stäng av maskinen.

Maskinen är försedd med en parkeringsklack (12). Efter avstängning kan hyveln ställas ned utan att vänta på att skären stannar. Parkeringsklacken kan spärras i horisontellt läge när den inte behövs.

Stationärt bruk (fig. A & D)

• lgångsättning: tryck in startspärren (2) och sedan strömbrytaren (1).
• Spärra strömbrytaren med spärrkilen (19).
• Släpp spärrknappen (2).
• Avstängning: avlägsna spärrkilen (19) från strömbrytaren.

Använd alltid en påskjutare (20).

Kontakta Din återförsäljare för vidare information om lämpliga tillbehör.

Skötsel

Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

Smörjning

Ditt elverktyg behöver ingen smörjning.

Rengöring

Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa.

Förbrukade maskiner och miljön

När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad.

DEWALT service

Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT.

På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.

GARANTI

• 30 DAGARS NÖJD-KUND-GARANTI •

Om du inte är fullständigt nöjd med din DEWALTprodukts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.

• ETT ÅRS FRI FÖREBYGGANDE SERVICE •

Om din DeWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.

• ETT ÅRS GARANTI •

Om din DeWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:

• Produkten inte har missbrukats.
• Eventuella reparationer har utförts av auktoriserad verkstad/personal.
• Inköpsdatum kan påvisas.

Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter.

För adressen till närmaste DEWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DEWALT.

PLANYA MAKİNESİ DW678/DW678E VE İLGİLİ K-MODELLERİ (METAL KASA DAHİL)

Tebrikler!
