MODE D'EMPLOI HW101 MAKITA
1.1 L'appareil que vous avez acheté est un produit à fort contenu technologique, fabriqué par l'un des plus grands spécialistes de nettoyeurs à haute pression sur le marché européen. Nous vous invitons à lire attentivement et à observer ces quelques lignes pour optimiser davantage ses performances. Pour le raccordement, l'utilisation et la maintenance de l'appareil, veuillez prendre toutes les précautions nécessaires à votre sécurité et à celle des personnes à proximité. Veuillez lire et respecter à la lettre les consignes de sécurité pour ne compromettre ni la santé ni la sécurité des personnes et pour éviter tout dégât matériel.

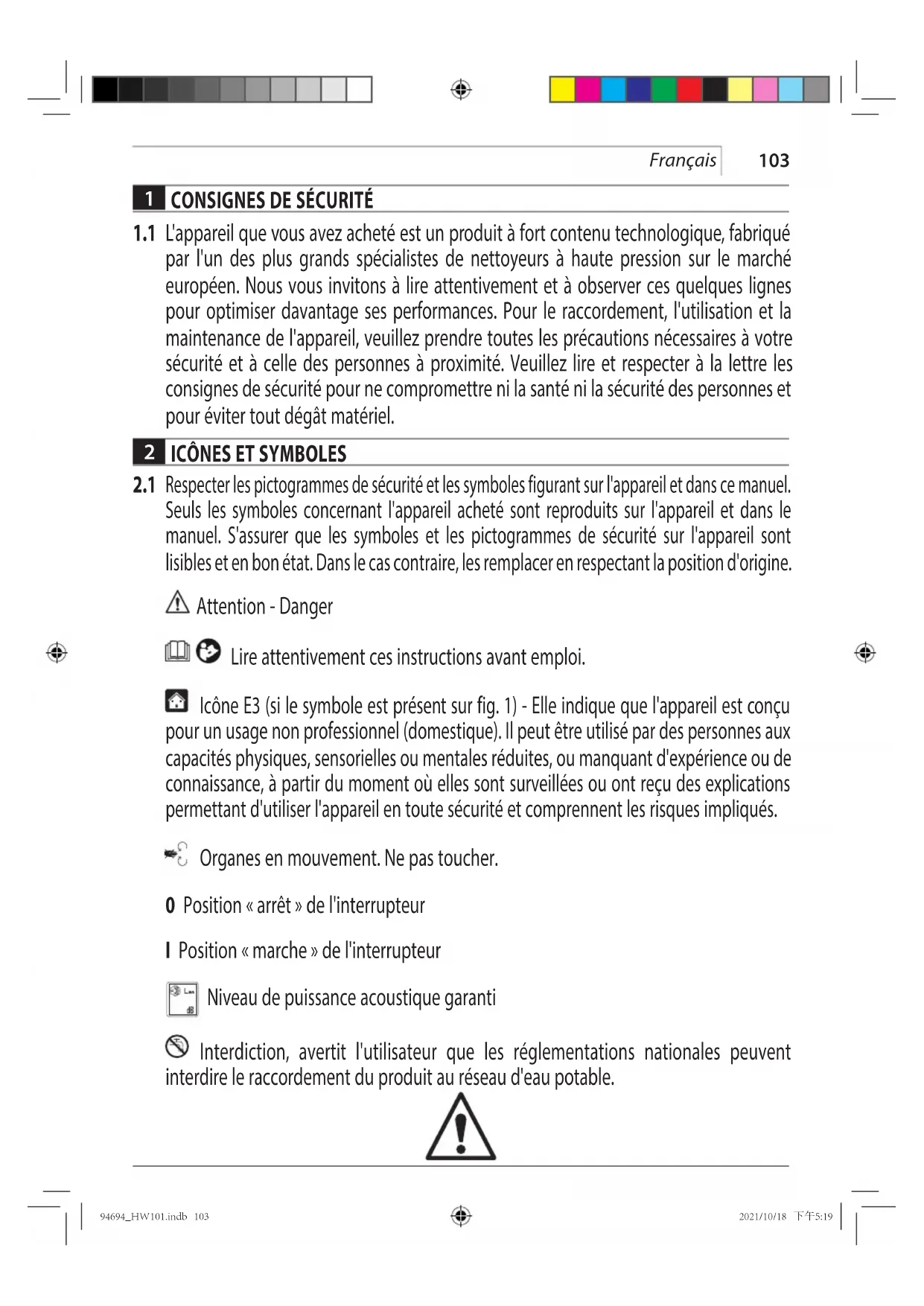

2 ICÔNES ET SYMBOLES
2.1 Respecter les pictogrammes de sécurité et les symboles figurant sur l'appareil et dans ce manuel. Seuls les symboles concernant l'appareil acheté sont reproduits sur l'appareil et dans le manuel. S'assurer que les symboles et les pictogrammes de sécurité sur l'appareil sont lisibles et en bon état. Dans le cas contraire, les remplacer en respectant la position d'origine.
Attention - Danger
Lire attentivement ces instructions avant emploi.
Icône E3 (si le symbole est présent sur fig. 1) - Elle indique que l'appareil est conçu pour un usage non professionnel (domestique). Il peut être utilisé par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissance, à partir du moment où elles sont surveillées ou ont reçu des explications permettant d'utiliser l'appareil en toute sécurité et comprennent les risques impliqués.
Organes en mouvement. Ne pas toucher.
0 Position « arrêt » de l'interrupteur
I Position « marche » de l'interrupteur
Niveau de puissance acoustique garanti
Interdiction, avertit l'utilisateur que les réglementations nationales peuvent interdire le raccordement du produit au réseau d'eau potable.
104
Français
Signal de danger, avertit l'utilisateur de ne pas diriger le jet d'eau vers les personnes, les animaux, les dispositifs électriques, ni vers l'appareil lui-même.
Classe d'isolation électrique II. L'appareil comporte une isolation renforcée ou une isolation double (uniquement si le symbole figure sur l'appareil).
CE Ce produit observe les directives européennes en vigueur.
Icône E1 - Elle indique l'obligation de ne pas évacuer l'appareil comme déchet urbain. Il peut être remis au distributeur au moment de l'achat d'un appareil neuf.
Les parties électriques et électroniques de l'appareil ne doivent pas être réutilisées pour un usage impropre, car elles contiennent des substances dangereuses pour la santé.
Pour les pays de l'Union européenne uniquement
En raison de la présence de composants dangereux dans l'équipement, les équipements électriques et électroniques usagés peuvent avoir un impact négatif sur l'environnement et la santé humaine.
Ne jetez pas les appareils électriques et électroniques avec les ordures ménagères !
Conformément à la directive européenne relative aux déchets d'équipements électriques et électroniques et à son adaptation à la législation nationale, les équipements électriques et électroniques usagés doivent être collectés séparément et déposés dans un point de collecte distinct pour déchets urbains, conformément aux réglementations en matière de protection de l'environnement.
Cela est indiqué par le symbole de la poubelle à roulettes barrée sur l'équipement.
Porter un casque de protection.
Porter un masque de protection.
Porter un appareil de protection respiratoire.
Porter des gants de protection.
Porter des chaussures de sécurité.
Porter une tenue de protection.
3 CONSIGNES DE SÉCURITÉ/RISQUES RÉSIDUELS
3.1 AVERTISSEMENTS : À NE PAS FAIRE
3.1.1 ATTENTION. NE PAS laisser les enfants utiliser l'appareil et veiller à ce qu'ils ne jouent pas avec.
3.1.2 ATTENTION. Les jets à haute pression peuvent être dangereux en cas d'utilisation incorrecte.
3.1.3 ATTENTION. NE PAS utiliser l'appareil avec des produits inflammables ou toxiques, ou avec tout liquide dont les caractéristiques sont incompatibles avec son mode d'opération. Il est interdit de faire fonctionner l'appareil en atmosphère explosible ou potentiellement inflammable.
3.1.4 ATTENTION. DANGER D'EXPLOSION. NE PAS pulvériser de liquides inflammables.
3.1.5 ATTENTION. NE PAS diriger le jet d'eau vers les personnes ou les animaux.
3.1.6 ATTENTION. NE PAS diriger le jet d'eau vers l'appareil lui-même, des équipements électriques sous tension ou tout autre matériel électrique.
3.1.7 ATTENTION. NE PAS utiliser l'appareil si des personnes sont à portée du jet haute pression et sans équipement de protection.
3.1.8 ATTENTION. NE PAS diriger le jet d'eau dans sa direction ou dans la direction d'autres personnes dans le but de nettoyer des chaussures ou des vêtements.
3.1.9 ATTENTION. NE PAS utiliser l'appareil à l'extérieur par temps de pluie.
3.1.10 ATTENTION. L'appareil NE doit en aucun cas être laissé à un enfant ou à une personne incapable de s'en servir correctement.
3.1.11 ATTENTION. NE PAS toucher la prise mâle et/ou la prise de courant avec les mains mouillées.
3.1.12 ATTENTION. NE PAS utiliser l'appareil si le câble électrique est endommagé. Si le câble électrique est abîmé, le faire remplacer par le fabricant, par un centre d'assistance agréé ou par une personne de qualification similaire pour éviter un danger.
3.1.13 ATTENTION. NE PAS utiliser l'appareil si le câble d'alimentation ou des pièces importantes comme, par exemple, les protections, les tuyaux à haute pression, le pistolet, sont abîmés.
3.1.14 ATTENTION. NE PAS verrouiller le pistolet en position de marche.
106
Français
3.1.15 ATTENTION. S'assurer que l'appareil comporte une plaquette signalétique. Si celle-ci est manquante, contacter le revendeur. Un appareil sans plaque NE doit PAS être utilisé, car il ne peut pas être identifié et représente donc un danger potentiel.
3.1.16 ATTENTION. NE PAS modifier ni dérégler la vanne de régulation ou les dispositifs de sécurité.
3.1.17 ATTENTION. NE PAS changer le diamètre d'origine de la buse.
3.1.18 ATTENTION. NE PAS tirer sur le CÂBLE ÉLECTRIQUE pour déplacer l'appareil.
3.1.19 ATTENTION. Faire en sorte qu'aucun véhicule ne roule sur le tuyau haute pression.
3.1.20 ATTENTION. NE PAS tirer sur le tuyau haute pression pour déplacer l'appareil.
3.1.21 ATTENTION. Le jet haute pression est potentiellement dangereux lorsqu'il est dirigé vers des pneus, des valves de pneu ou autres objets pressurisés. Ne pas utiliser la buse rotative, et garder une distance d'au moins 30 cm par rapport aux pneus.
3.1.22 ATTENTION. Il est interdit d'utiliser des accessoires qui ne sont ni d'origine ni spécifiques pour le modèle. Toute modification entraîne l'invalidation de la déclaration de conformité et décharge le fabricant de toute responsabilité civile et pénale.
3.2 AVERTISSEMENTS : À FAIRE
3.2.1 ATTENTION. Toutes les pièces conductrices DOIVENT ÊTRE PROTÉGÉES contre les jets d'eau.
3.2.2 ATTENTION. Conformément à la norme CEI 60364-1, faire appel à un électricien qualifié pour les branchements électriques de l'appareil. Il est recommandé d'installer un disjoncteur différentiel qui coupe l'alimentation électrique de l'appareil si le courant de fuite à la terre excède 30 mA pendant 30 ms, ou un dispositif qui garantit la mise à la terre.
3.2.3 ATTENTION. LORS du démarrage, l'appareil peut créer des interférences avec l'alimentation électrique.
3.2.4 ATTENTION. Le fonctionnement avec disjoncteur différentiel offre une protection individuelle supplémentaire (30 mA).
3.2.5 ATTENTION. Sur les modèles sans prise mâle, l'installation doit être confiée à un personnel qualifié.
3.2.6 ATTENTION. Utiliser uniquement les rallonges électriques autorisées de section appropriée.
3.2.7 ATTENTION. Déconnecter toujours l'appareil de l'alimentation électrique avant de le laisser sans surveillance.
3.2.8
ATTENTION. Le jet haute pression peut faire rebondir les objets. Porter tous les équipements de protection individuelle (EPI) nécessaires pour travailler en sécurité.
3.2.9 ATTENTION. DÉCONNECTER l'appareil (en le débranchant de la prise) avant toute manipulation de nettoyage et d'entretien.
3.2.10 ATTENTION. Veiller à toujours TENIR le pistolet fermement avant d'appuyer sur la gâchette, afin de contrecarrer le recul lors de la mise en route.
3.2.11 ATTENTION. RESPECTER les réglementations locales des autorités de l'eau en matière de connexion de ce type d'appareil aux canalisations. Selon la norme CEI 60335-2-79, l'appareil ne peut être raccordé directement au réseau public de distribution de l'eau potable que si, dans la tuyauterie d'alimentation, est installé un clapet anti-retour de type BA conforme à la norme EN 12729 avec système de vidange incorporé. Le clapet anti-retour peut être acheté chez le fabricant.
3.2.12 ATTENTION. L'eau ayant circulé dans un dispositif anti-refoulement est considérée comme non potable.
3.2.13 ATTENTION. Toute opération de maintenance et/ou de réparation des composants électriques DOIT être effectuée par un personnel qualifié.
3.2.14 ATTENTION. Avant de débrancher le tuyau, DÉCHARGER la pression résiduelle.
3.2.15 ATTENTION. Avant chaque utilisation et de manière régulière, VÉRIFIER que les vis sont bien serrées et que toutes les pièces sont en bon état. S'assurer qu'aucune pièce n'est usée ou cassée.
3.2.16 ATTENTION. N'UTILISER que des détergents compatibles avec le revêtement du tuyau haute pression / câble électrique.
3.2.17 ATTENTION. Les personnes et les animaux DOIVENT RESTER à une distance de 15 m au moins.
3.2.18 ATTENTION. Cet appareil a été conçu pour être utilisé avec le détergent fourni ou préconisé par le fabricant. L'utilisation de tout autre détergent ou produit chimique peut rendre l'utilisation de l'appareil dangereuse.
108
Français
3.2.19 ATTENTION. Éviter tout contact du détergent avec la peau et surtout avec les yeux ! En cas de contact avec les yeux, rincer abondamment sous le robinet et consulter immédiatement un médecin !
3.2.20 ATTENTION. Les tuyaux à haute pression, les raccords et les joints sont tous importants pour permettre le fonctionnement sécurisé de l'appareil. Utiliser uniquement les tuyaux à haute pression, les raccords et les joints préconisés par le fabricant.
3.2.21 ATTENTION. Utiliser uniquement des pièces de rechange d'origine fournies ou approuvées par le fabricant pour éviter que l'appareil ne devienne dangereux.
3.2.22 ATTENTION. Si vous utilisez une rallonge électrique, la fiche et le socle de prise de courant doivent être de construction étanche.
3.2.23 ATTENTION. Utiliser une rallonge inadaptée peut être dangereux. Si vous devez utiliser une rallonge, celle-ci doit être spécifiquement conçue pour une utilisation en extérieur. La connexion entre le câble et la rallonge doit rester au sec et à distance du sol. C'est pourquoi il est recommandé d'utiliser un enrouleur de rallonge permettant de garder la prise à au moins 60 mm au-dessus du sol.
3.2.24 ATTENTION. Éteindre et débrancher l'appareil avant de le ranger, de le transporter et d'effectuer toute opération de montage, de nettoyage, de réglage et de maintenance.
3.2.25 ATTENTION. Emboîter le déboucheur de canalisations jusqu'au repère rouge avant d'allumer l'appareil.
Français
109
4 INFORMATIONS GÉNÉRALES (FIG.1)/PAGE 3
4.1 Utilisation du manuel
Ce manuel fait partie intégrante de l'appareil et doit être conservé pour pouvoir être consulté en cas de besoin. Le lire attentivement avant l'installation/utilisation. En cas de cessions, l'ancien propriétaire doit remettre le manuel au nouveau propriétaire.
4.2 Emballage
L'appareil est livré partiellement démonté, dans un emballage en carton. Son contenu est représenté sur la fig.1.
4.2.1 Documentation fournie
A1 Manuel d'utilisation et d'entretien
A2 Consignes de sécurité
A3 Déclaration de conformité
A4 Règles de garantie
4.3 Élimination de l'emballage
Les matériaux de l'emballage ne sont pas dangereux pour l'environnement. Cependant, ils doivent être recyclés ou éliminés conformément aux normes en vigueur dans le pays d'utilisation.
5 INFORMATIONS TECHNIQUES (FIG.1)/PAGE 3
5.1 Domaine d'utilisation
Cet appareil a été conçu pour laver les véhicules, voitures et bateaux privés, les bâtiments, etc. avec de l'eau claire et des détergents chimiques biodégradables pour enlever la saleté tenace.
Il peut être utilisé pour laver les moteurs uniquement si l'eau sale est évacuée selon les normes en vigueur.
Température de l'eau en entrée : voir plaquette signalétique de l'appareil.
- Pression de l'eau en entrée : min. 0,1 MPa - max. 1 MPa.
- Température ambiante de fonctionnement : supérieure à 0°C.
L'appareil est conforme aux normes CEI 60335-1 et CEI 60335-2-79.
5.2 Opérateur
Pour identifier l'opérateur chargé de l'usage de l'appareil (professionnel ou non professionnel), voir l'icône représentée sur la fig.1.
5.3 Pièces principales
B2 Lance
B3 Pistolet avec loquet
B4 Câble électrique avec prise mâle (si prévu)
B5 Tuyau haute pression
B6 Réservoir de détergent (si prévu)
B7 Bouchon huile (si prévu)
E Buse
F Régulateur détergent (si prévu)
G Régulateur de pression (si prévu)
L Filtre à eau
5.3.1 Accessoires (si prévus avec la marchandise - voir fig.1)
C1 Aiguille de nettoyage de la buse
C2 Buse rotative
C3 Poignée
C4 Brosse
C5 Enrouleur
C6 Kit aspiration eau
C7 Déboucheur de canalisations
C8 Kit brosse grandes surfaces
C9 Adaptateur
5.4 Dispositifs de sécurité
- Dispositif de mise en marche (H)
Le dispositif de mise en marche évite que l'appareil ne soit actionné accidentellement.
Attention - danger!
Ne pas modifier ni dérégler la soupape de sécurité.
- Soupape de sécurité et/ou soupape régulatrice de pression. La soupape de sécurité sert aussi à limiter la pression. Lorsque la gâchette est relâchée, la soupape s'ouvre et l'eau circule par l'aspiration de la pompe ou est évacuée au sol.
- Robinet thermostatique (D1 si prévu)
Si la température de l'eau dépasse la température prévue par le fabricant, le robinet thermostatique évacue l'eau chaude et aspire une quantité d'eau froide égale à l'eau évacuée jusqu'au rétablissement de la bonne température. - Loquet (D) : évite que la gâchette ne soit actionnée accidentellement.
- Protection thermique : en cas de surcharge, la protection thermique arrête le moteur de l'appareil.
⚠️ Éteindre et débrancher l'appareil avant toute opération d'installation et de montage.
Pour la séquence de montage, voir fig.2.
6.2 Montage des bouchons de purge (si prévu)
Pour éviter les fuites d'huile, au moment de la livraison, les orifices de remplissage de l'huile sont fermés par des bouchons de couleur rouge qui doivent être remplacés par les bouchons de purge fournis.
6.3 Montage de la buse rotative
(Pour les modèles qui en sont équipés)
Le kit buse rotative augmente la puissance de lavage.
L'utilisation de la buse rotative peut entraîner une baisse de la pression de 25% par rapport à la pression obtenue avec la buse réglable. Quoi qu'il en soit, son utilisation augmente la puissance de lavage par l'effet rotatif transmis au jet d'eau.
6.4 Branchement électrique
Attention - danger!
Vérifier la tension et la fréquence de la prise (V-Hz). Elles doivent correspondre à la tension et à la fréquence indiquées sur la plaque signalétique de l'appareil (fig.2).
6.4.1 Utilisation d'une rallonge
La section d'une rallonge doit être proportionnée à sa longueur. Plus elle est longue, plus la section doit être grande. Voir tableau I.
6.5 Raccordement au réseau d'eau
Attention - danger!
Aspirer uniquement de l'eau filtrée ou propre. Le robinet du réseau d'eau doit garantir un débit égal à celui de la pompe.
Placer l'appareil le plus près possible du point de raccordement au réseau d'eau.
6.5.1 Raccords
- Sortie eau (OUTLET)
■ Entrée eau avec filtre (INLET)
6.5.2 Raccordement au réseau public d'eau potable
L'appareil ne peut être raccordé directement au réseau public de distribution de l'eau potable que si, dans la tuyauterie d'alimentation, est installé un clapet anti-retour conforme aux normes en vigueur avec système de vidange incorporé. Utiliser impérativement un tuyau renforcé d'au moins 13 mm de diamètre et de moins de 25 m de long.
6.5.3 Aspiration d'eau depuis un récipient ouvert
1) Visser le tuyau d'aspiration avec filtre sur l'arrivée d'eau (INLET), puis déposer son extrémité sur le fond du récipient.
2)Purger l'appareil :
a) Dévisser la lance.
b) Mettre l'appareil en marche et appuyer sur la gâchette du pistolet jusqu'à ce qu'il n'y ait plus de bulles d'air dans l'eau qui s'écoule.
3) Éteindre l'appareil et revisser la lance.
Remarque : la hauteur d'aspiration maximale est de 0,5 m.
Il est recommandé de remplir le tuyau d'aspiration avant emploi.
110
Français
7 RÉGLAGES (FIG.3)/PAGE 5
7.1 Réglage de la buse (si prévu)
Tourner la buse (E) pour ajuster le jet d'eau.
7.2 Réglage de la distribution de détergent
Pour pulvériser le détergent à la bonne pression, mettre la buse (E) (si prévue) en position « — ou monter le kit détergent (C13) (si prévu) comme montré sur la figure.
Utiliser le régulateur (F) pour doser la quantité de détergent (si prévu).
7.3 Réglage de la pression de travail (si prévu)
Utiliser le régulateur (G) pour ajuster la pression de travail. La pression est mesurée par le manomètre (si présent).
8 UTILISATION (FIG.4)/PAGE 5
8.1 Commandes
- Dispositif de mise en marche (H).
Mettre le dispositif de mise en marche en pos. (ON/I) pour :
a) démarrer le moteur (pour les modèles sans système d'arrêt total/TSS) ;
b) préparer le moteur pour son fonctionnement (pour les modèles avec système d'arrêt total/TSS).
Si le dispositif de mise en marche comporte un voyant, celui-ci doit s'allumer.
Mettre le dispositif de mise en marche en pos. (OFF/0) pour éteindre le nettoyeur.
Si le dispositif de mise en marche comporte un voyant, celui-ci doit s'éteindre.
- Gâchette du pistolet (I).
Attention - danger!
L'appareil doit fonctionner sur une surface plane et, dans la position indiquée sur la fig.4.
8.2 Mise en marche (voir fig.4)
1) Ouvrir complètement le robinet d'arrivée d'eau.
2) Déverrouiller le loquet (D).
3) Appuyer sur la gâchette du pistolet pendant quelques secondes et mettre en marche l'appareil par le dispositif de mise en marche (ON/I).
Attention - danger!
Avant de faire fonctionner l'appareil, s'assurer qu'il est raccordé à l'eau. Tout fonctionnement à sec l'endommagerait. Pendant le fonctionnement, ne pas couvrir les grilles d'aération.
Modèles TSS - Sur les modèles TSS, avec interruption automatique du refoulement :
- en relâchant la gâchette du pistolet, la pression dynamique coupe automatiquement le moteur électrique ;
- en appuyant sur la gâchette du pistolet, la chute de pression fait démarrer automatiquement le moteur et la pression se reforme avec un tout petit retard ;
- pour que le système d'arrêt total (TSS) puisse fonctionner correctement, au moins 4÷5 secondes doivent s'écouler entre la pression et le relâchement de la gâchette, et vice versa.
Pour ne pas endommager l'appareil, éviter de le faire fonctionner à sec et s'assurer qu'il est toujours raccordé correctement à l'eau.
Pour les modèles sans système d'arrêt total (TSS), ne pas interrompre le jet d'eau pendant plus de 5 minutes pour éviter que la hausse de température de l'eau puisse endommager l'appareil.
8.3 Arrêt
1) Mettre le dispositif de mise en marche en pos. (OFF/0).
2) Appuyer sur la gâchette du pistolet et décharger la pression à l'intérieur des tuyauteries.
3) Verrouiller le loquet (D).
8.4 Remise en marche
1) Déverrouiller le loquet (D).
2) Appuyer sur la gâchette du pistolet et décharger l'air à l'intérieur des tuyauteries.
3) Mettre le dispositif de mise en marche en pos. (ON/I).
8.5 Mise hors service
1) Fermer le robinet de l'eau.
2) Appuyer sur la gâchette du pistolet pour décharger la pression résiduelle et pour évacuer l'eau contenue dans l'appareil.
3) Éteindre l'appareil (OFF/0).
4) Débrancher l'appareil de la prise.
5) Vider et nettoyer le réservoir de détergent à la fin de la séance de travail. Pour laver le réservoir, utiliser de l'eau claire plutôt que du détergent.
6) Verrouiller le loquet (D) du pistolet.
8.6 Utilisation du détergent
La pulvérisation du détergent doit se faire avec les accessoires selon les instructions figurant au point 7.2.
L'utilisation d'un tuyau haute pression plus long que le tuyau d'origine ou l'utilisation d'une rallonge supplémentaire peut diminuer ou arrêter complètement l'aspiration du détergent.
Remplir le réservoir (B6) avec un détergent biodégradable.
8.7 Conseils pour un bon lavage
Dissoudre la saleté en appliquant au préalable le mélange d'eau et de détergent sur la surface encore sèche.
Dans le cas des surfaces verticales, le nettoyage s'effectue de bas en haut. Laisser agir pendant 1÷2 minutes, mais sans attendre qu'il sèche. Nettoyer avec le jet haute pression, à partir du bas, en gardant une distance minimale de 30 cm. Éviter que l'eau de rinçage coule sur les surfaces non lavées.
Dans certains cas, l'action mécanique des brosses est nécessaire pour enlever les saletés tenaces.
Le jet haute pression n'est pas toujours la meilleure solution pour un bon lavage, car il peut endommager certaines surfaces. Il est recommandé de ne pas utiliser le jet fin de la buse réglable ni la buse rotative sur des pièces fragiles ou recouvertes de peintures, ou sur des objets pressurisés (ex. pneumatiques, valves de pneu, etc.).
L'efficacité du lavage dépend à la fois de la pression et du volume d'eau utilisé, au même degré.
9 MAINTENANCE (FIG.5)/PAGE 6
Ne pas essayer d'effectuer des opérations de maintenance autres que les opérations décrites dans ce chapitre. Toute autre opération doit être effectuée auprès d'un revendeur agréé avec service après-vente.
Attention - danger!
Avant toute intervention sur l'appareil, le débrancher prise de courant.
9.1 Nettoyage de la buse
1) Dévisser la lance sur le pistolet.
2) Enlever toutes les saletés déposées dans le trou de la buse à l'aide de l'aiguille de nettoyage (C1).
9.2 Nettoyage du filtre
Vérifier le filtre d'aspiration (L) et le filtre détergent (si prévu) avant chaque utilisation et, si nécessaire, les nettoyer comme indiqué.
9.3 Déblocage du moteur (si prévu)
En cas d'arrêts prolongés, des dépôts de calcaires peuvent provoquer le blocage du moteur. Pour débloquer le moteur, tourner l'arbre moteur avec l'outil (M).
9.4 Appoint huile (si prévu)
Faire l'appoint en huile par l'orifice de remplissage pour rétablir le bon niveau.
Pour les caractéristiques de l'huile, voir le tableau « Caractéristiques de l'huile ».
9.5 Remisage d'hiver
Avant ce remisage, faire fonctionner l'appareil avec du liquide antigel non agressif et non toxique.
Ranger l'appareil dans un endroit sec et à l'abri du gel.
10 STOCKAGE ET TRANSPORT (FIG.5)/PAGE 6
Stocker les accessoires comme indiqué sur la fig.5.
Transporter l'appareil comme indiqué sur la fig.5.
Français
11 DÉPANNAGE
| Problèmes Causes possibles | Solutions | |
| La pompe n'atteint pas la pression requise | Buse usée Remplacer la buse | |
| Filtre à eau sale Nettoyer le filtre (L) (fig.5) | ||
| Alimentation en eau insuffisante Ouvrir complètement le robinet | ||
| Aspiration d'air Contrôler les raccords | ||
| Air dans la pompe | Éteindre l'appareil, puis appuyer sur la gâchette du pistolet jusqu'à ce que sorte un jet continu. Rallumer. | |
| Mauvais réglage de la buse Mettre la buse (E) en position (+) (fig.3) | ||
| Intervention du robinet thermostatique Attendre que l'eau atteigne la bonne température | ||
| Hauteur d'aspiration depuis le récipient ouvert supérieure à 0,5 m | Diminuer la hauteur d'aspiration | |
| La pompe a des fortes fluctuations de pression | Aspiration de l'eau depuis un réservoir extérieur Raccorder l'appareil au réseau d'eau | |
| Température de l'eau en entrée trop élevée Diminuer la température | ||
| Buse bouchée Nettoyer la buse (fig.5) | ||
| Filtre d'aspiration (L) sale | Nettoyer le filtre (L) (fig.5) | |
| Le moteur vrombit mais ne se met pas en marche | Tension de réseau insuffisante | Contrôler que la tension de réseau correspond à celle de la plaque signalétique (fig.2) |
| Baisse de tension causée par la rallonge Vérifier les caractéristiques de la rallonge | ||
| Arrêt prolongé de l'appareil | Contacter le Centre d'assistance technique agréé | |
| Défaillances du système d'arrêt total (TSS) | Contacter le Centre d'assistance technique agréé | |
| Le moteur électrique ne démarre pas | Manque de tension | Vérifier la présence de tension dans le réseau et contrôler que la prise mâle est bien introduite dans la prise (*) |
| Défaillances du système d'arrêt total (TSS) | Contacter le Centre d'assistance technique agréé | |
| Appareil immobilisé depuis longtemps | Par le trou arrière, débloquer le moteur avec l'outil (M) (pour les modèles qui en sont équipés) (fig. 5) | |
| Fuites d'eau | Joints d'étanchéité usés | Remplacer les joints auprès d'un Centre d'assistance technique agréé |
| Intervention soupape de sécurité à échappement libre | Contacter le Centre d'assistance technique agréé | |
| Bruit excessif | Température de l'eau trop élevée | Diminuer la température (voir données techniques) |
| Fuites d'huile | Joints d'étanchéité usés | Contacter le Centre d'assistance technique agréé |
| Uniquement pour TSS : l'appareil se met en marche bien que la gâchette du pistolet soit relâchée | Mauvaise étanchéité dans le circuit haute pression ou dans le circuit de la pompe | Contacter le Centre d'assistance technique agréé |
| Uniquement pour TSS : en appuyant sur la gâchette du pistolet, l'eau ne sort pas (avec tuyau d'alimentation raccordé) | Buse bouchée Nettoyer la buse (fig.5) | |
| Le détergent n'est pas aspiré | Buse réglable en position haute pression | Mettre la buse (E) en position «—» (fig.3) |
| Détergent trop dense | Diluer avec de l'eau | |
| Utilisation de rallonges tuyau haute pression | Remettre le tuyau d'origine | |
| Circuit du détergent encrassé ou étranglé | Rincer avec de l'eau propre et éliminer les étranglements éventuels. Si le problème persiste, consulter un Centre d'assistance technique agréé. | |
| Fuite d'eau par le robinet thermostatique | La température de l'eau à l'intérieur de la tête de pompe a dépassé la valeur maximale indiquée sur la plaquette signalétique | Pendant le fonctionnement de l'appareil, ne pas interrompre le jet d'eau pendant plus de 5 minutes |
(*) Si le moteur s'arrête soudainement pendant le fonctionnement et ne repart pas, attendre 2-3 minutes avant de tenter de nouveau la mise en marche (Intervention de la protection thermique).
Si ce problème se répète plus d'une fois, contacter le Centre d'assistance technique agréé.
| Données Techniques (FR) Unité HW101 | ||
| Débit | L/min 6 | |
| Pression | MPa 6,5 | |
| Pression maximale | MPa 10 | |
| Puissance | kW 1,3 | |
| T° Alimentation | °C 50 | |
| Pression d'alimentation maximale | MPa 1 | |
| Force répulsive du pistolet à la pression maximale | N 9,1 | |
| Isolation du moteur | - | Classe F |
| Protection du moteur | - IPX5 | |
| Tension | V/Hz | 230/50 |
| Impédance du circuit maximale admissible | Ω | - |
| Niveau de pression sonore K = 3 dB(A): L_w (EN 60704-1) L_w0 (EN 60704-1) | dB (A)dB (A) | 75,690 |
| Vibrations de l'appareilK = 1,5 m/s2: | m/s2 | <2,5 |
| Poids | kg 5,5 |
MODELE NUMERO DE SERIE
Pour les pays européens uniquement
Makita Europe N.V. Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM nous déclarons que l'appareil/les appareils Makita suivant (s) :
Dénomination de l'appareil Nettoyeur à haute pression
N. modèle HW101
Puissance absorbée 1,3 kW
est/sont conforme (s) aux directives européennes suivantes :
2006/42/CE, 2014/35/UE, 2011/65/UE, 2015/863/UE, 2012/19/UE, 2014/30/UE, 2000/14/CE
et est/sont produit (s) dans le respect des normes ou des documents standardisés suivants :
EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,
EN 60335-2-79:2012,
EN 55014-1:2017, EN 55014-2:2015, EN IEC 61000-3-2:2019,
EN 61000-3-3:2013+A1:2019, EN IEC 63000:2018
La documentation technique est conservée auprès de notre représentant autorisé en Europe :
Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070, Belgium
La procédure d'évaluation de la conformité demandée par la directive 2000/14/CE a été exécutée conformément à l'annexe V
Niveau de pression acoustique mesuré L_PA:87,1 dB (A); (K = 3dB(A))
Niveau de pression acoustique garanti L_WA : 90 dB (A); (K=3 dB(A))
01.12.2020
- hyunnan
(V modeloch s touto funkciou).
