| Termék típusa | Nagynyomású mosó |
| Márka | Makita |
| Modell | HW101 |
| Névleges nyomás | 6,5 MPa (65 bar) |
| Maximális nyomás | 10 MPa (100 bar) |
| Vízáramlás | 6 l/perc |
| Felvett teljesítmény | 1,3 kW |
| Tápfeszültség | 230 V / 50 Hz |
| Tömeg | 5,5 kg |
| Bemenő víz max. hőmérséklete | 50 °C |
| Max. bemenő nyomás | 1 MPa |
| Motor szigetelési osztálya | F osztály |
| Motorvédelem | IPX5 |
| Hangnyomásszint (LpA) | 87,1 dB(A) (K=3 dB) |
| Garantált hangteljesítményszint (LWA) | 90 dB(A) (K=3 dB) |
| Rezgés | < 2,5 m/s² (K=1,5 m/s²) |
| Pisztoly visszalökő ereje | 9,1 N |
| Teljes leállító rendszer (TSS) | Igen |
| Állítható fúvóka | Igen (változtatható sugár) |
| Beépített mosószer tartály | Igen |
| Nyomásszabályzó | Igen |
| Biztonsági szelep | Igen |
| Pisztoly biztonsági retesz | Igen |
| Motor hővédelem | Igen |
| Kivehető vízszűrő | Igen |
| Mellékelt tartozékok | Lándzsa, pisztoly, nagynyomású tömlő, fúvóka, tisztító tű, kefe |
Gyakran ismételt kérdések - HW101 MAKITA
Felhasználói kérdések a következőről HW101 MAKITA
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Magasnyomású mosó PDF formátumban ingyenesen! Találja meg kézikönyvét HW101 - MAKITA és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HW101 márka MAKITA.
HASZNÁLATI ÚTMUTATÓ HW101 MAKITA

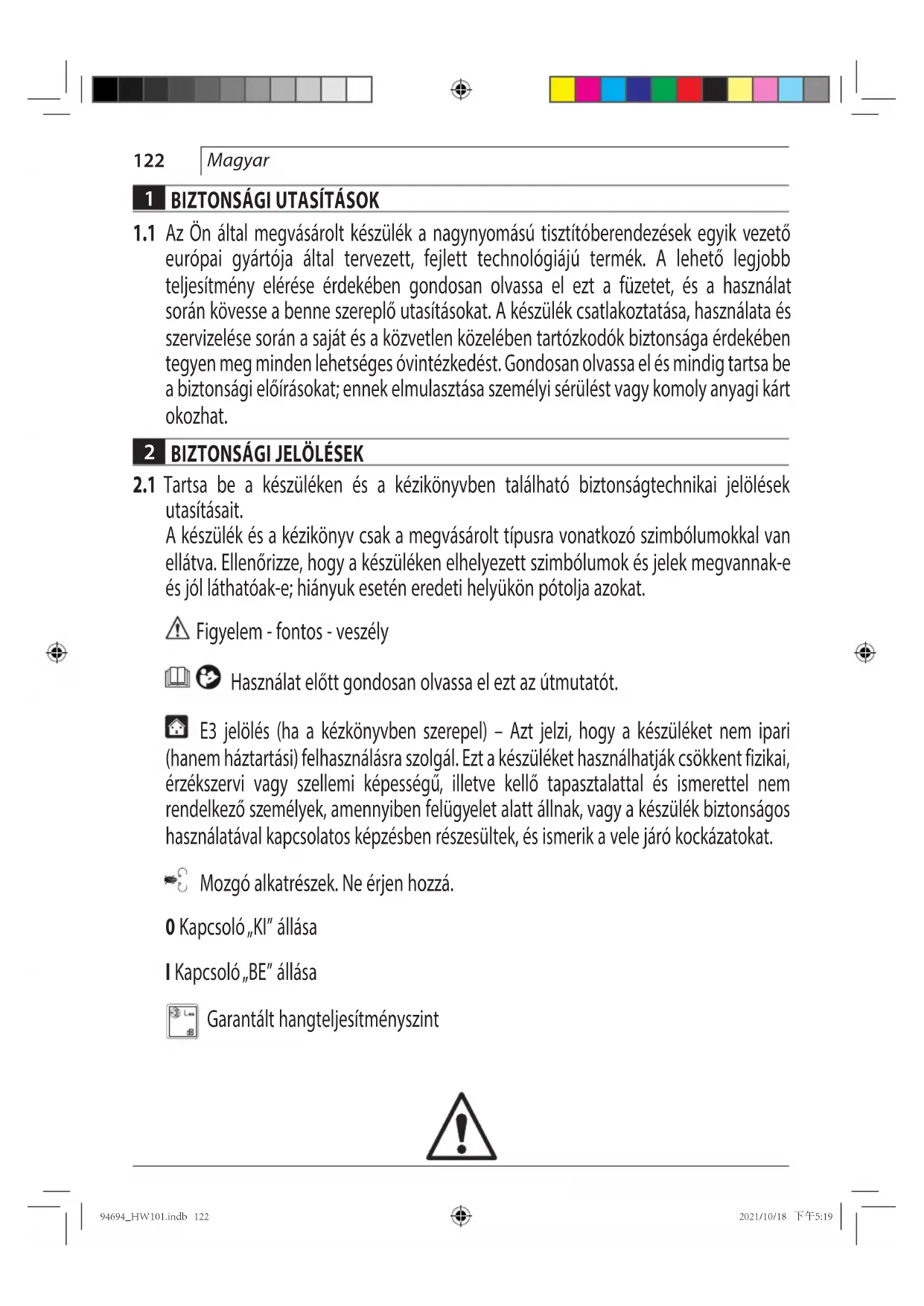

1.1 Az Ön által megvásárolt készülék a nagynyomású tisztítóberendezések egyik vezető európai gyártója által tervezett, fejlett technológiájú termék. A lehető legjobb teljesítmény elérése érdekében gondosan olvassa el ezt a füzetet, és a használat során kövesse a benne szereplő utasításokat. A készülék csatlakoztatása, használata és szervizelése során a saját és a közvetlen közelében tartózkodók biztonsága érdekében tegyen meg minden lehetséges óvintézkedést. Gondosan olvassa el és mindig tartsa be a biztonsági előírásokat; ennek elmulasztása személyi sérülést vagy komoly anyagi kárt okozhat.
2 BIZTONSÁGI JELÖLÉSEK
2.1 Tartsa be a készüléken és a kézikönyvben található biztonságtechnikai jelölések utasításait.
A készülék és a kézikönyv csak a megvásárolt típusra vonatkozó szimbólumokkal van ellátva. Ellenőrizze, hogy a készüléken elhelyezett szimbólumok és jelek megvannak-e és jól láthatóak-e; hiányuk esetén eredeti helyükön pótolja azokat.
Figyelem - fontos - veszély
Használat előtt gondosan olvassa el ezt az útmutatót.
E3 jelölés (ha a kézkönyvben szerepel) – Azt jelzi, hogy a készüléket nem ipari (hanem háztartási) felhasználásra szolgál. Ezt a készüléket használhatják csökkent fizikai, érzékszervi vagy szellemi képességű, illetve kellő tapasztalattal és ismerettel nem rendelkező személyek, amennyiben felügyelet alatt állnak, vagy a készülék biztonságos használatával kapcsolatos képzésben részesültek, és ismerik a vele járó kockázatokat.
Mozgó alkatrészek. Ne érjen hozzá.
0 Kapcsoló „Kl” állása
I Kapcsoló „BE” állása
Garantált hangteljesítményszint
Magyar
Tiltó jelzés, amely szerint bizonyos helyi szabályok tilthatják a termék ivóvízellátó hálózathoz történő csatlakoztatását.
Veszélyre utaló jelzés, amely szerint nem szabad a vízsugarat emberekre, állatokra, elektromos berendezésekre vagy magára a termékre irányítani.
☐ A termék a II. érintésvédelmi osztályba tartozik. Ez azt jelenti, hogy megerősített vagy kettős szigeteléssel rendelkezik (csak ha a szimbólum a készüléken szerepel).
CE A termék megfelel a vonatkozó európai előírásoknak.
E1 jelölés – Azt jelzi, hogy a berendezést tilos háztartási hulladékként kezelni; ehelyett új készülék vásárlása esetén a kereskedőnél leadható. A berendezés villamos és elektronikai alkatrészeit tilos nem megfelelő célra újból felhasználni, mert egészségre ártalmas anyagokat tartalmaznak.
Csak EU-tagállamok számára
Mivel a berendezésben veszélyes alkatrészek vannak, a használt elektromos és elektronikus berendezések negatív hatással lehetnek a környezetre és az emberi egészségre.
Az elektromos és elektronikus készülékeket ne dobja a háztartási szemétbe!
Az elektromos és elektronikus berendezések hulladékairól szóló európai irányelvnek és annak a nemzeti jogszabályokhoz történő adaptálásának megfelelően a használt elektromos és elektronikus berendezéseket külön kell összegyűjteni, és a települési hulladék elkülönített gyűjtőhelyére kell szállítani a környezetvédelmi előírásoknak megfelelően.
Ezt jelzi a berendezésen elhelyezett áthúzott kerekes kuka szimbólum.
Viseljen hallásvédő eszközt.
Viseljen védőmaszkot.
Viseljen légzésvédő eszközt.
Viseljen védőkesztyűt.
Viseljen munkavédelmi lábbelit.
Viseljen munkavédelmi ruházatot.
124
Magyar
3 BIZTONSÁGI ELŐÍRÁSOK / JÁRULÉKOS KOCKÁZATOK
3.1 BIZTONSÁGI TILTÁSOK
3.1.1 FIGYELMEZTETÉS. Ne engedje, hogy gyermekek használják a készüléket; felügyeletükkel biztosítsa, hogy semmiképpen ne játszhassanak vele.
3.1.2 FIGYELMEZTETÉS. A nagynyomású vízsugár nem megfelelő használat esetén veszélyt jelenthet.
3.1.3 FIGYELMEZTETÉS. NE használjon gyúlékony vagy mérgező folyadékot, illetve bármilyen olyan terméket a készülékhez, amely nem összeegyeztethető annak helyes használatával. A készüléket tilos gyúlékony vagy robbanásveszélyes környezetben használni.
3.1.4 FIGYELMEZTETÉS. ROBBANÁSVESZÉLY. NE használja a készüléket gyúlékony folyadék permetezésére.
3.1.5 FIGYELMEZTETÉS. NE irányítsa a vízsugarat emberekre vagy állatokra.
3.1.6 FIGYELMEZTETÉS. NE irányítsa a vízsugarat magára a készülékre vagy annak feszültség alatt álló részeire, illetve más elektromos berendezésekre.
3.1.7 FIGYELMEZTETÉS. NE használja a készüléket, ha hatósugarán belül emberek tartózkodnak, kivéve, ha védőruházatot viselnek.
3.1.8 FIGYELMEZTETÉS. NE irányítsa a vízsugarat önmagára vagy másokra a ruházat vagy lábbeli megtisztítására.
3.1.9 FIGYELMEZTETÉS. NE használja a készüléket a szabadban, esős időben.
3.1.10 FIGYELMEZTETÉS. NE engedje, hogy a készüléket gyermekek, hozzá nem értők, vagy olyan személyek használják, akik nem olvasták el és nem értették meg a berendezés használati útmutatóját.
3.1.11 FIGYELMEZTETÉS. NE érintse meg a hálózati csatlakozódugót vagy a csatlakozóaljzatot nedves kézzel.
3.1.12 FIGYELMEZTETÉS. NE használja a készüléket, ha elektromos vezetéke megsérült. A vezetéket sérülés esetén a biztonsági veszélyeztetés elkerülése érdekében a gyártónak, valamely márkaszervizének, vagy egy szakképzett személynek ki kell cserélnie.
3.1.13 FIGYELMEZTETÉS. Ne használja a készüléket, ha egy tápkábel vagy bármely más fontos alkatrész (pl. biztonsági eszközök, nagynyomású tömlők, pisztoly) sérült.
3.1.14 FIGYELMEZTETÉS. NE rögzítse a szórópisztoly ravaszát a vízsugár bekapcsolt állapotában.
3.1.15 FIGYELMEZTETÉS. Ellenőrizze, hogy a műszaki adatokat tartalmazó tábla rögzítve van-e a készüléken; ha nincs, értesítse a kereskedőt. A táblával nem rendelkező készülékeket TILOS használni, mivel beazonosíthatatlanok, és így veszélyesek lehetnek.
Magyar
3.1.16 FIGYELMEZTETÉS. Ne nyúljon hozzá a biztonsági szelephez és a biztonsági eszközökhöz, valamint ne módosítsa azok beállításait.
3.1.17 FIGYELMEZTETÉS. Ne változtassa meg a szórófej fúvókájának átmérőjét.
3.1.18 FIGYELMEZTETÉS. Ne mozgassa a készüléket az ELEKTROMOS KÁBELNÉL húzva.
3.1.19 FIGYELMEZTETÉS. Ügyeljen arra, hogy ne hajthassanak át gépjárművek a nagynyomású tömlön.
3.1.20 FIGYELMEZTETÉS. Ne mozgassa a készüléket a nagynyomású tömlönél húzva.
3.1.21 FIGYELMEZTETÉS. A gumiabroncsokra, abroncsszelepekre és egyéb nyomás alatt lévő részegységekre irányított vízsugár veszélyes lehet. Ne használja a forgófúvóka-készletet, és a vízsugárral történő tisztítás során mindig tartson legalább 30 cm-es távolságot.
3.1.22 FIGYELMEZTETÉS. Tilos nem eredeti tartozékokat vagy olyan pótalkatrészeket használni, amelyek nem kifejezetten az adott típushoz készültek. Tilos a készüléken bármiféle változtatás végrehajtani. A készülék változtatása esetén a megfelelőségi nyilatkozat érvényét veszti, és a gyártó mentesül minden polgár- és büntetőjogi felelősség alól.
3.2 BIZTONSÁGI KÖVETELMÉNYEK
3.2.1 FIGYELMEZTETÉS. Minden elektromos vezetéket VÉDENI KELL a vízsugártól.
3.2.2 FIGYELMEZTETÉS. Az elektromos tápcsatlakozást szakképzett villanyszerelőnek kell elvégeznie az IEC 60364-1 szabványnak megfelelően. Amennyiben a földelésre jutó kapacitív áram 30 ms időtartamig meghaladja a 30 mA értéket, a készüléket áramellátás-vagy földzárlat-megszakító áramvédő kapcsolóval kell ellátni.
3.2.3 FIGYELMEZTETÉS. Indítás SORÁN a készülék hálózati zajt okozhat.
3.2.4 FIGYELMEZTETÉS. A kezelő biztonsága hibaáram-védőkapcsoló használatával fokozható (30 mA-ig).
3.2.5 FIGYELMEZTETÉS. A csatlakozó nélküli készülékek beüzemelését kizárólag szakképzett személyzet végezheti.
3.2.6 FIGYELMEZTETÉS. Kizárólag megfelelő keresztmetszettel és minőségi tanúsítvánnyal rendelkező elektromos hosszabbítók használata engedélyezett.
3.2.7 FIGYELMEZTETÉS. A készüléket mindig kapcsolja ki, ha örizetlenül hagyja.
3.2.8
FIGYELMEZTETÉS. A nagy nyomás részecskék elszabadulását okozhatja. A kezelő a biztonsága érdekében viseljen megfelelő egyéni védőruházatot és -felszerelést (PPE).
3.2.9 FIGYELMEZTETÉS. A berendezésen végzett munkák előtt húzza ki a hálózati dugaszt.
3.2.10 FIGYELMEZTETÉS. A ravasz meghúzása előtt a visszalökődés megakadályozása érdekében TARTSA erősen a szórópisztolyt.
126
Magyar
3.2.11 FIGYELMEZTETÉS. KÖVESSE a helyi vízművek rendelkezéseit. A készülék az IEC 60335-2-79 szabvány szerint csak akkor csatlakoztatható az ivóvízhálózatra, ha a hálózati csatlakozótömlő az EN 12729 BA szabványnak megfelelő, vízelvezetéses visszafolyásgátlóval rendelkezik. A visszafolyásgátló a gyártónál rendelhető.
3.2.12 FIGYELMEZTETÉS. A visszafolyásgátlón átfolyt víz nem ivóvíz.
3.2.13 FIGYELMEZTETÉS. Az elektromos alkatrészek karbantartását és/vagy javítását KIZÁRÓLAG szakképzett személyzet végezheti.
3.2.14 FIGYELMEZTETÉS. A tömlő eltávolítása előtt NYOMÁSMENTESÍTSE a készüléket.
3.2.15 FIGYELMEZTETÉS. Minden használat előtt, valamint szabályos időközönként ELLENŐRIZZE a csavarok szoros meghúzását, valamint a készüléket törött vagy elhasználódott alkatrészek szempontjából.
3.2.16 FIGYELMEZTETÉS. KIZÁRÓLAG olyan tisztítószert használjon, amely nem károsítja a nagynyomású tömlő, illetve a tápkábel köpenyét.
3.2.17 FIGYELMEZTETÉS. GYÖZÖDJÖN MEG arról, hogy minden személy és állat legalább 15 m távolságra tartózkodik a működő készüléktől.
3.2.18 FIGYELMEZTETÉS. A készülék a mellékelt vagy a gyártó által javasolt tisztítószerrel való használatra alkalmas. Bármilyen más tisztítószer vagy vegyszer használata hátrányosan befolyásolhatja a készülék biztonságát.
3.2.19 FIGYELMEZTETÉS. Ügyeljen arra, hogy a tisztítószer a börre vagy különösen szembe ne kerüljön! Szembe kerülés esetén azonnal öblítse ki bő vízzel és forduljon orvoshoz!
3.2.20 FIGYELMEZTETÉS. A nagynyomású tömlők, a szerelvények és a tömítések a készülék biztonságos üzemének fontos részét képezik. Kizárólag a gyártó által ajánlott tömlőket, szerelvényeket és csatlakozókat használja.
3.2.21 FIGYELMEZTETÉS. A készülék biztonságos üzeme érdekében csak a gyártó eredeti pótalkatrészeit vagy az általa jóváhagyott más pótalkatrészeket használja.
3.2.22 FIGYELMEZTETÉS. A hosszabbító kábelnek, a dugasznak és a konnektornak vízmentesnek kell lennie.
3.2.23 FIGYELMEZTETÉS. A nem megfelelő hosszabbítóvezetékek veszélyesek lehetnek. Ügyeljen arra, hogy a hosszabbítóvezeték kültéri használatra alkalmas legyen, a csatlakozást pedig tartsa szárazon és ne a földön. Használjon kábeldobos hosszabbítót, amely a csatlakozót legalább 60 mm-rel a talajszint felett tartja.
3.2.24 FIGYELMEZTETÉS. A készüléket összeszerelés, tisztítás, beállítás, karbantartás, tárolás és szállítás előtt mindig kapcsolja ki és csatlakoztassa le a táphálózatról.
3.2.25 FIGYELMEZTETÉS. A készülék bekapcsolása előtt csatlakoztassa a csötisztító készletet a piros jelzésnél.
Magyar
127
4 ÁLTALÁNOS INFORMÁCIÓK (1. ÁBRA)/3. OLDAL
4.1 Az útmutató használata
Jelen útmutató a készülék fontos tartozéka és a későbbi hivatkozás érdekében őrizze meg. A készülék telepítése / használata előtt gondosan olvassa el az útmutatót. A készülék eladása esetén adja át a készülék mellett ezt az útmutatót is az új tulajdonosnak.
4.2 Szállítás
A készülék szállítása részben összeszerelve, kartondobozban történik. A csomagolás tartalmát az 1. ábra mutatja be.
4.2.1 A készülékhez mellékelt dokumentáció
A1 Kezelési és karbantartási útmutató
A2 Biztonsági utasítások
A3 Megfelelőségi nyilatkozat
A4 Jótállási szabályok
4.3 Csomagolóanyagok ártalmatlanítása
Bár a csomagolóanyagok nem környezetszennyezők, újrahasznosításokról vagy ártalmatlanításukról a felhasználás helyén érvényes jogszabályok betartásával kell gondoskodni.
5 MÜSZAKI INFORMÁCIÓK (1. ÁBRA)/3. OLDAL
5.1 Javasolt felhasználás
A készülék járművek, gépek, csónakok, építmények stb. tisztítására, nehezen eltávolítható szennyeződések tiszta vízzel, illetve biológiailag lebontható tisztítószerekkel történő lemosására alkalmas. Járműmotorok csak a keletkező szennyvíz érvényes előírásoknak megfelelő elvezetése esetén tisztíthatók a készülékkel.
- Bemenő víz hőmérséklete: lásd a készüléken található adattáblát.
- Bemenő víz nyomása: min. 0,1 MPa – max. 1 MPa.
- Környezeti hömérséklet használat közben: 0 °C fölött.
A készülék megfelel az IEC 60335-1 és az IEC 60335-2-79 szabványok előírásainak.
5.2 Kezelő
Az 1. ábrán szemléltetett jelzés a készülék javasolt kezelőjét határozza meg (ipari vagy háztartási).
5.3 Föbb részegységek
B2 Lándzsa
B3 Szórópisztoly biztonsági kapcsolóval
B4 Tápkábel csatlakozódugasszal (ilyen tartozékkal rendelkező típusok esetén)
B5 Nagynyomású tömlő
B6 Tisztítószertartály (ilyen tartozékkal rendelkező típusok esetén)
B7 Olajsapka (ilyen tartozékkal rendelkező típusok esetén)
E Fúvóka
F Tisztítószer-adagoló (ilyen tartozékkal rendelkező típusok esetén)
G Nyomásszabályozó (ilyen tartozékkal rendelkező típusok esetén)
L Vízszűrő
5.3.1 Tartozékok (ha a csomagolás ezeket tartalmazza - lásd az 1. ábrát)
C1 Fúvókatisztító eszköz
C2 Forgófúvóka-készlet
C3 Fogantyú
C4 Kefe
C5 Tömlöorsó
C6 Vízszívó készlet
C7 Csötisztító készlet
C8 Nagyfejü kefekészlet
C9 Adapter
C10 Csavarok
C11 Tartók
C12 Kar
C13 Tisztítószerkészlet
C14 Kerekek
C15 Kenözsírtubus
C16 Nyomásmérő
C17 Adapter
5.4 Biztonsági eszközök
-Kapcsológomb(H)
A kapcsológomb megakadályozza a készülék véletlen használatát.
Figyelem – veszély!
Ne nyúljon a biztonsági szelephez és ne módosítsa annak beállításait.
- Biztonsági szelep és/vagy nyomáshatároló szelep.
A biztonsági szelep egyúttal nyomáshatároló szelepként is működik. A billentyű elengedésekor a szelep kinyit, és a víz visszajut a szivattyú bemeneti nyilásához, vagy a földre folyik. - Termosztátszelep (D1, ha van ilyen)
Ha a vízhömérséklet meghaladja a gyártó által beállított értéket, a termosztátszelep kiengedi a forró vizet és a megfelelő hőmérséklet helyreálláság ugyanilyen mennyiségű hideg vizet szív be. - Biztonsági kapcsoló (D): megakadályozza a véletlen vízfecskendezést.
- Túlterhelés-védelem: túlterhelés esetén leállítja a készüléket.
6 ÜZEMBE HELYEZÉS (2. ÁBRA)/4. OLDAL
6.1 Összeszerelés
Figyelem – veszély!
⚠️ Üzembe helyezési vagy szerelési műveletek megkezdése előtt csatlakoztassa le a készüléket a táphálózatról.
Az összeszerelés folyamata a 2. ábrán látható.
6.2 A nyomáscsökkentő szelepek felszerelése (ilyen tartozékkal rendelkező típusok esetén)
Az olajszivárgások megelőzése érdekében a készülék olajbeszívói a szállítás idejére piros sapkákkal vannak ellátva; ezeket ki kell cserélni a mellékelt nyomáscsökkentő szelepekre.
6.3 A forgófúvóka felszerelése
(Ilyen tartozékkal rendelkező típusok esetén).
A forgófúvóka-készlet nagyobb mosóerőt biztosít.
A forgófúvóka használata az állítható fúvókához képest 25%-os víznyomáscsökkenést eredményezhet. Ugyanakkor a forgófúvóka-készlet a vízsugár forgása következtében nagyobb mosóerőt biztosít.
6.4 Elektromos csatlakozás
Figyelem – veszély! Ellenőrizze, hogy a hále
cia (Hz) megegyezik-e a készülék adattábláján szereplő adatokkal (2. ábra).
6.4.1 Hosszabbítóvezetékek használata
A hosszabbítóvezeték keresztmetszete legyen arányos a hosszával – minél hosszabb a kábel, annál nagyobb keresztmetszet szükséges. Lásd az 1. ábrát.
6.5 Csatlakozás a vízvezetékhez
Figyelem – veszély!
A készüléket csak tiszta vagy szürt vízzel üzemeltesse. Az átfolyási sebesség legyen azonos a vízvezeték csapjánál és a szivattyú bemeneti nyilásánál.
A készüléket helyezze a lehető legközelebb a vízvezetékhez.
6.5.1 Csatlakozási pontok
- Víz kiömlönyílása (KIMENET)
■ Víz bemeneti nyílása szürővel (BEMENET)
6.5.2 Csatlakozás a vízhálózathoz
A készülék csak akkor csatlakoztatható az ivóvízhálózatra, ha a hálózati csatlakozótömlő az mindenkori érvényes rendelkezéseknek megfelelő, vízelvezetéses visszafolyásgátlóval rendelkezik. A tömlőnek legalább 13 mm-es átmérővel kell rendelkeznie, megerősített kivitelünek kell lennie, és nem lehet hosszabb 25 m-nél.
6.5.3 Vízszívás nyitott tartályból
1) Csavarozza a szürövel ellátott bemeneti tömlöt a BEMENETHEZ, majd helyezze a tartály aljára.
2) Légtelenítse a készüléket:
a) Csavarja le a lándzsát.
b) Indítsa be a készüléket és nyissa meg a pisztolyt addig, amíg még buborékok vannak a kifolyó vízben.
3) Kapcsolja ki a készüléket, majd csavarja vissza a lándzsát. Megjegyzés: a készülék legfeljebb 0,5 m-es magasságból képes szívni. A szívócsövet használat előtt fel kell tölteni.
128
Magyar
7 BEÁLLÍTÁSOK (3. ÁBRA)/5. OLDAL
7.1 A porlasztófúvóka beállítása (ilyen funkcióval rendelkező típusok esetén)
A vízfolyás mértékét a fúvóka (E) szabályozza.
7.2 A tisztítószer-adagolás beállítása
A tisztítószer megfelelő nyomással történő adagolásához állítsa a fúvókát (E) (ha fel van szerelve) helyzetbe, vagy szerelje fel a tisztítószer-készletet (C13) (ha rendelkezésére áll) a jelzett módon. A tisztítószer mennyiségét a szabályozóval (F) lehet beállítani.
7.3 A munkanyomás beállítása (ilyen funkcióval rendelkező típusok esetén)
A munkanyomás a szabályozóval (G) állítható be. A nyomást nyomásmérő jelzi ki (ha fel van szerelve).
8 HASZNÁLATI ÚTMUTATÓ (4. ÁBRA)/5. OLDAL
8.1 Kezelöszervek
-Kapcsológomb(H)
A kapcsológomb (BE/I) állásba kapcsolásával:
a) elindul a motor (TSS egység nélküli készülékek esetén);
b) a motor üzemkész állapotba kerül (TSS egységgel ellátott készülékek esetén).
Ha a kapcsológombon van jelzőlámpa, annak világítania kell.
A kapcsológomb (KI/0) állásba kapcsolásával a készülék leáll.
Ha a kapcsológombon van jelzőlámpa, annak ki kell aludnia
- Vízsugár-szabályozó kar (I).
Figyelem – veszély!
A készüléket működés közben a 4. ábrán látható n szilárd, stabil felületre kell helyezni.
8.2 Indítás (lásd a 4. ábrát)
1) Nyissa ki teljesen a vízcsapot.
2) Kapcsolja ki a biztonsági kapcsolót (D).
3) Nyomja meg a szórópisztoly billentyűjét néhány másodpercre, majd indítsa be a készüléket a kapcsológombbal (BE/I).
Figyelem – veszély!
A készülék indítása elött ellenőrizze a megfelelő vízbeszívást; a víz nélküli használat a készüléket tönkreteszi. Használat közben ne takarja le a készülék szellőzőnyílásait.
TSS készülékek – Automatikus átfolyásvezérelt kapcsolórendszerrel ellátott TSS készülékek esetén:
- a szórópisztoly billentyűjének elengedésekor a dinamikus nyomásváltozás automatikusan kikapcsolja a motort;
-aszórópisztolybillentyűjének meghúzásakor a nyomásesés automatikusan beindítja a motort, így a nyomás igen kis késleltetéssel helyreáll; - a TSS megfelelő működéséhez a billentyű elengedését és megnyomását legalább 4-5 másodpercenként el kell végezni.
A készülék károsodásának elkerülése érdekében kerülje a víz nélküli használatot és ellenőrizze a megfelelő vízellátást.
TSS nélküli készülékek esetén a vízhőmérséklet növekedéséböl eredő készülékkárosodás elkerülése érdekében, bekapcsolt készülék esetén 5 percnél hosszabb időre ne állítsa le a vízsugarat.
8.3 Leállítás
1) Állítsa a kapcsológombot a (KI/0) állásba.
2) Nyomásmentesítse a tömlőket a szórópisztoly billentyűjének megnyomásával.
3) Működtesse a biztonsági kapcsolót (D).
8.4 Újraindítás
1) Kapcsolja ki a biztonsági kapcsolót (D).
2) Légtelenítse a tömlöket a szórópisztoly billentyűjének megnyomásával.
3) Állítsa a kapcsológombot a (BE/I) állásba.
8.5 Tárolás
1) Zárja el a vízcsapot.
2) Nyomásmentesítse a szórópisztolyt úgy, hogy az összes víz kifolyjon a készülékböl.
3) Kapcsolja ki a készüléket (Kl/0).
4) Húzza ki a csatlakozódugaszt az aljzatból.
5) A munka végeztével eressze le és mossa ki a tisztítószertartályt. A tartály tisztításához tisztítószer helyett használjon tiszta vizet.
6) Müködtesse be a szórópisztoly biztonsági kapcsolóját (D).
8.6 A tisztítószer használata és újratöltése
A tisztítószer kiszállítását a tartozékok használatával, valamint
a 7.2. pontban leírt eljárások alkalmazásával kell végezni.
A berendezéshez eredetileg mellékeltnél hosszabb nagynyomású tömlő vagy tömlőhosszabbító használata lelassíthatja vagy teljesen leállíthatja a beadagolt tisztítószer felszívását.
A tartályt (B6) biológiailag nagyon könnyen lebomló mosószerrel töltse fel.
8.7 Ajánlott tisztítási eljárás
Oldja fel a szennyeződést a még száraz felületre felvitt, tisztítószerrel kevert vízzel.
Függőleges felületek esetén alulról felfelé haladjon. Hagyja hatni a tisztitószert 1-2 percig anélkül, hogy hagyná a felületet teljesen megszáradni. Alulról felfelé haladva tartsa a nagynyomású vízsugarat legalább 30 cm-es távolságban. Az öblítéshez használt vizet ne hagyja a tisztitatlan felületre folyni.
Bizonyos esetekben a szennyeződés csak kefével távolítható el.
Felületkárosító hatásai miatt a nagynyomású vízsugár nem mindig a legeredményesebb tisztítási módszer. Érzékeny és festett részek, valamint nyomás alat lévő részegységek (gumiabroncsok, töltőszelepek stb.) esetén ne használja az állítható fúvóka legkisebb átmérőjű beállítását és a forgófúvókát.
A tisztítás hatékonysága egyaránt függ a felhasznált víz nyomásától és mennyiségétől.
9 KARBANTARTÁS (5. ÁBRA)/6. OLDAL
A jelen fejezetben nem szereplő karbantartási műveletek elvégzését bízza márkakereskedésekre és márkaszervizekre.
Figyelem - veszély!
Bármely munka elvégzését megelőzően mindig ki a készülék hálózati dugaszát az aljzatból.
9.1 A fúvóka tisztítása
1) Szerelje le a lándzsát a fúvókáról.
2) Távolítson el minden szennyeződést a fúvóka nyílásából az eszköz segítségével (C1).
9.2 A szűrő tisztítása
Minden használat elött ellenőrizze a bemenő víz (L) és a tisztítószer szűrőjét (ha fel van szerelve). Szükség esetén tisztítsa meg azokat az útmutatónak megfelelően.
9.3 A motor eltömödésének megszüntetése (ilyen funkcióval rendelkező típusok esetén)
Hosszabb időre leállitott készülékeken a vízkölerakódás megakadályozhatja a motor újbóli indulását. Az eltömödés megszüntetése érdekében szerszámmal forgassa meg a hajtótengelyt (M).
9.4 Az olaj újratöltése (ilyen funkcióval rendelkező típusok esetén)
Töltsön olajat a bemeneti nyílásba a megfelelő olajszint helyreál-lításához.
Olajjellemzökre vonatkozó információkat az „Olajjellemzök” táblázat tartalmaz.
9.5 Téli tárolás
Téli tárolás előtt kezelje le a készüléket nem korrozív, nem mérgező fagyásgátló szerrel.
A készüléket tartsa száraz és fagymentes helyen.
10 TÁROLÁS ÉS SZÁLLÍTÁS (5. ÁBRA)/6. OLDAL
A tartozékok tárolását az 5. ábrának megfelelően végezze.
A gép szállítását az 5. ábrának megfelelően végezze.
Magyar
11 HIBAELHÁRÍTÁS
| Hiba Lehetséges okok Ellenintézkedés | ||
| A szivattyú nem képes létrehozni a munkanyomást | A fúvóka elhasználódott Cserélje ki a fúvókát | |
| A vízszűrő eldugult | Tisztítsa meg a szűrőt (L) (5. ábra) | |
| Nem megfelelő vízellátás Nyissa ki teljesen a vízcsapot | ||
| Levegő került a rendszerbe | Ellenőrizze a tömlőcsatlakozások feszességét | |
| Levegő került a szivattyúba | Kapcsolja ki a készüléket, majd nyomja meg a szórópisztoly billentyűjét többször egymás után a folyamatos vízsugár meg-jelenéséig. Ezután kapcsolja be újból a készüléket. | |
| Az állítható fúvóka nincs a megfelelő helyzetben | Állítsa a fúvókát (E) (+) állásba (3. ábra) | |
| A termosztátszelep kioldott | Várjon a megfelelő vizhőmérséklet helyreállásáig | |
| A víz szívása nyitott tartályból, 0,5 métermél magasabbról történik | Csökkentse a szívási magasságot | |
| Használat közben hirtelen leesik a nyomás | A víz szívása külső tartályból történik Csatlakoztassa a készüléket a vízhálózathoz | |
| A bemenő viz hőmérséklete túl magas | Csökkentse a víz hőmérsékletét | |
| A fúvóka eltömődött Tisztítsa meg a fúvókát (5. ábra) | ||
| A bemenő víz szűrője (L) eltömődött | Tisztítsa meg a szűrőt (L) (5. ábra) | |
| A motor zúg, de a készülék nem indul be. | Túl alacsony a tápfeszültség | Ellenőrizze, hogy a tápfeszültség megfelel-e az adattáblán feltüntetett értéknek (2. ábra) |
| Túlzott mértékű feszültségesés a hosszabbítóvezetékben | Ellenőrizze a hosszabbítókábel jellemzőit | |
| A készülék hosszabb időn keresztül használaton kívül volt | Forduljon a legközelebbi márkaszervizhez | |
| A TSS eszköz meghibásodott | Forduljon a legközelebbi márkaszervizhez | |
| A motor nem indul | Nincs tápfeszültség | Ellenőrizze, hogy a hálózati dugasz megfelelően van-e csatla-koztatva az aljzatban, illetve van-e hálózati feszültség (*) |
| A TSS eszköz meghibásodott | Forduljon a legközelebbi márkaszervizhez | |
| A készülék hosszabb időn keresztül használaton kívül volt | A készülék hátoldalán található nyiláson keresztül a szerszám segítségével (M) szüntesse meg a motor eltömődését (ilyen funkcióval rendelkező típusok esetén) (5. ábra) | |
| Vízszivárgások | A tömítések elhasználódtak Cseréltesse ki a tömítéseket a legközelebbi márkaszervizben | |
| A biztonsági szelep kioldott és ürül | Forduljon bármelyik márkaszervizhez | |
| A készülék hangos | A víz túl meleg | Csökkentse a víz hőmérsékletét (lásd a műszaki adatokat) |
| Olajszivárgások | A tömítések elhasználódtak | Forduljon a legközelebbi márkaszervizhez |
| Csak TSS készülék esetén: a készülék nem lenyomott billentyű esetén is elindul | A nagynyomású rendszer vagy a szivattyú hidraulikus körének tömítése nem vízzáró | Forduljon a legközelebbi márkaszervizhez |
| Csak TSS készülék esetén: a billentyú lenyomása esetén sem jön víz a fúvó-kából (a víztömlő csatlakoztatva van) | A fúvóka eltömődött Tisztítsa meg a fúvókát (5. ábra) | |
| A készülék nem szívja fel a tiszti-tószert | Az állítható fúvóka nagy nyomásra van állítva | Állítsa a fúvókát (E).■" helyzetbe (3. ábra) |
| A tisztítószer túl sűrű | Higítsa fel a tisztítószert vízzel | |
| Nagynyomású tömlöhosszabbitó van használatban | Szerelje fel az eredeti tömlót | |
| Lerakódás vagy eltömődés az oldőszerkörben | Öblítse ki tiszta vízzel és szüntesse meg az esetleges eltö-mödéseket Ha a probléma továbbra is fennáll, forduljon a márkaszervizhez | |
| Viz folyik a termosztátszelepból | A fúvókában a vízhőmérséklet túllépte az adattáblán megadott legnagyobb értéket | A készülék működtetése közben ne állítsa le a vizsugarat 5 percnél hosszabb időre |
(*) Ha a motor működés közben leáll és nem indul újra, várjon 2-3 percet, majd ismételje meg az indítási műveletet (kioldott a túlterhelés-védelem). Ha a probléma többször is előfordul, forduljon a legközelebbi márkaszervizhez.
| Műszaki adatok (HU) | Mértékegység | HW101 |
| Teljesítmény | L/perc | 6 |
| Nyomás | MPa | 6,5 |
| Maximális nyomás | MPa | 10 |
| Villamos teljesítmény | kW | 1,3 |
| Bemenő hőmérséklet | °C | 50 |
| Maximális bemeneti nyomás | MPa | 1 |
| A szórópisztoly maximális ellenereje maximális nyomáson | N | 9,1 |
| Motorszigetelés | - | F osztály |
| Motorvédelem | - | IPX5 |
| Tápfeszültség | V/Hz | 230/50 |
| Maximális megengedett hálózati impedancia | Ω | - |
| Zajszint K = 3 dB(A): L_IN (EN 60704-1) L_VII (EN 60704-1) | dB (A) 75,6dB (A) 90 | |
| Rezgés K = 1,5 m/s2: | m/s2 | <2,5 |
| Tömeg | kg | 5,5 |
MODELL SOROZATSZÁM
HU CE megfelelőségi nyilatkozat
Csak európai országokban
Makita Europe N.V. Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM nevében kijelentjük, hogy a következő Makita berendezés(ek):
Gép megnevezése Nagynyomású mosóberendezés
Modellszám / típus HW101
Teljesítményfelvétel 1,3 kW
megfelel a következő EU irányelveknek:
2006/42/EC, 2014/35/EU, 2011/65/EU, 2015/863/EU, 2012/19/EU, 2014/30/EU, 2000/14/EC
Igazoljuk továbbá, hogy a berendezés a következő szabványok szerint került legyártásra:
EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,
EN 60335-2-79:2012,
EN 55014-1:2017, EN 55014-2:2015, EN IEC 61000-3-2:2019,
EN 61000-3-3:2013+A1:2019, EN IEC 63000:2018
A müszaki dokumentáció európai meghatalmazott képviselönknél érhető el:
Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070, Belgium
A 2000/14/EC irányelv szerinti megfelelőség vizsgálatára szolgáló eljárást az V. sz. melléklet szerint végeztük.
Mért hangerőszint L _PA : 87,1 dB (A); (K=3 dB(A))
Garantált hangerőszint L_WA : 90 dB (A); (K=3 dB(A))
01.12.2020
- hyunnan
- BIZTONSÁGI JELÖLÉSEK
- Magyar
- BIZTONSÁGI ELŐÍRÁSOK / JÁRULÉKOS KOCKÁZATOK
- BIZTONSÁGI TILTÁSOK
- BIZTONSÁGI KÖVETELMÉNYEK
- ÁLTALÁNOS INFORMÁCIÓK (1. ÁBRA)/3. OLDAL
- Az útmutató használata
- Szállítás
- Csomagolóanyagok ártalmatlanítása
- MÜSZAKI INFORMÁCIÓK (1. ÁBRA)/3. OLDAL
- Javasolt felhasználás
- Kezelő
- Föbb részegységek
- Biztonsági eszközök
- ÜZEMBE HELYEZÉS (2. ÁBRA)/4. OLDAL
- Összeszerelés
- A nyomáscsökkentő szelepek felszerelése (ilyen tartozékkal rendelkező típusok esetén)
- A forgófúvóka felszerelése
- Elektromos csatlakozás
- Csatlakozás a vízvezetékhez
- Csatlakozás a vízhálózathoz
- Vízszívás nyitott tartályból
- 128
- BEÁLLÍTÁSOK (3. ÁBRA)/5. OLDAL
- HASZNÁLATI ÚTMUTATÓ (4. ÁBRA)/5. OLDAL
- Figyelem – veszély!
- A tisztítószer kiszállítását a tartozékok használatával, valamint
- KARBANTARTÁS (5. ÁBRA)/6. OLDAL
- Figyelem - veszély!
- TÁROLÁS ÉS SZÁLLÍTÁS (5. ÁBRA)/6. OLDAL
- HU CE megfelelőségi nyilatkozat
Márka : MAKITA
Modell : HW101
Kategória : Magasnyomású mosó
