GEBRUIKSAANWIJZING HW101 MAKITA

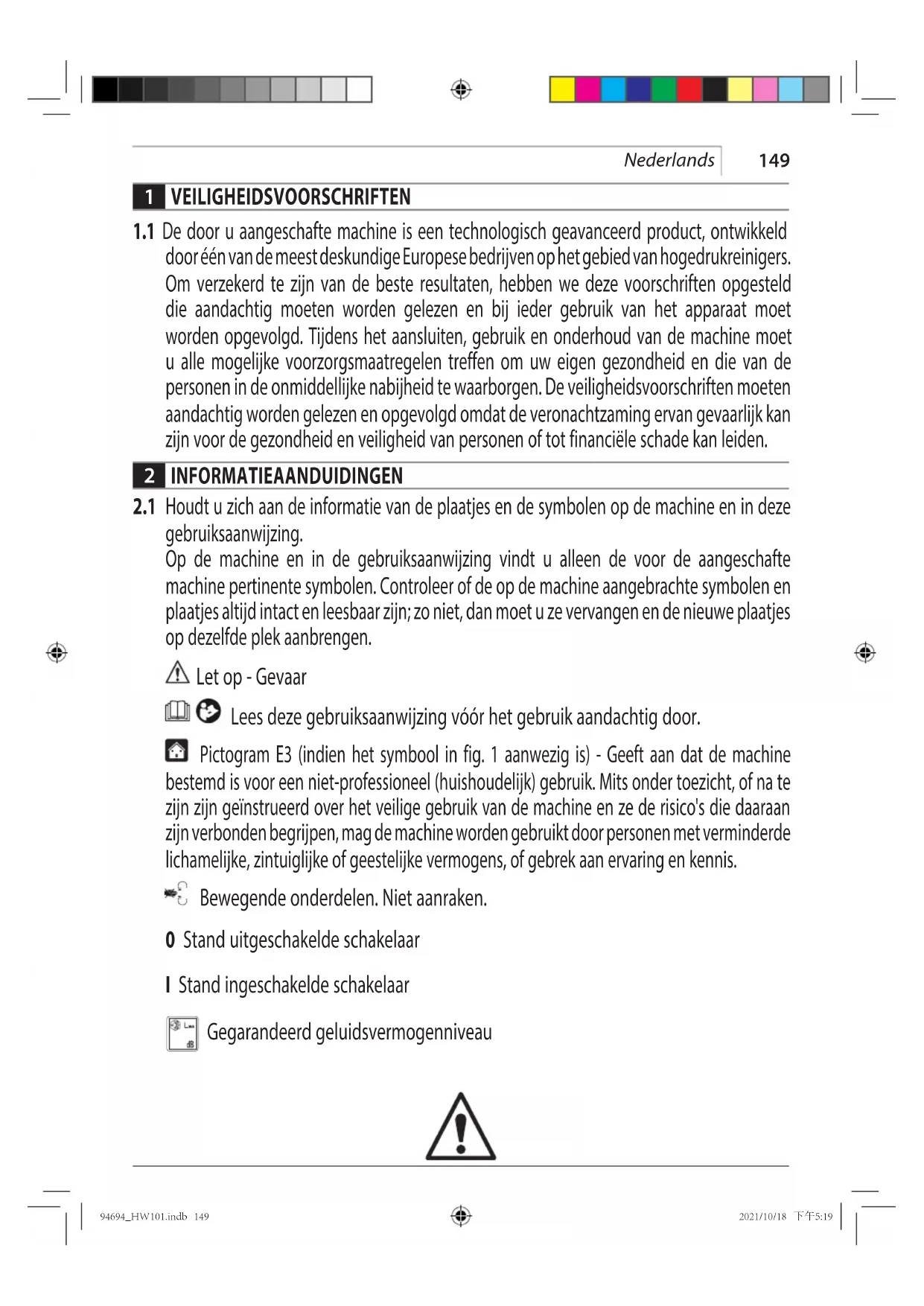

1.1 De door u aangeschafte machine is een technologisch geavanceerd product, ontwikkeld door één van de meest deskundige Europese bedrijven op het gebied van hogedrukreinigers. Om verzekerd te zijn van de beste resultaten, hebben we deze voorschriften opgesteld die aandachtig moeten worden gelezen en bij ieder gebruik van het apparaat moet worden opgevolgd. Tijdens het aansluiten, gebruik en onderhoud van de machine moet u alle mogelijke voorzorgsmaatregelen treffen om uw eigen gezondheid en die van de personen in de onmiddellijke nabijheid te waarborgen. De veiligheidsvoorschriften moeten aandachtig worden gelezen en opgevolgd omdat de veronachtzaming ervan gevaarlijk kan zijn voor de gezondheid en veiligheid van personen of tot financiële schade kan leiden.
2 INFORMATIEAANDUIDINGEN
2.1 Houdt u zich aan de informatie van de plaatjes en de symbolen op de machine en in deze gebruiksaanwijzing.
Op de machine en in de gebruiksaanwijzing vindt u alleen de voor de aangeschafte machine pertinente symbolen. Controleer of de op de machine aangebrachte symbolen en plaatjes altijd intact en leesbaar zijn; zo niet, dan moet u ze vervangen en de nieuwe plaatjes op dezelfde plek aanbrengen.
Let op - Gevaar
Lees deze gebruiksaanwijzing vóór het gebruik aandachtig door.
Pictogram E3 (indien het symbool in fig. 1 aanwezig is) - Geeft aan dat de machine bestemd is voor een niet-professioneel (huishoudelijk) gebruik. Mits onder toezicht, of na te zijn geïinstrueerd over het veilige gebruik van de machine en ze de risico's die daaraan zijn verbonden begrijpen, mag de machine worden gebruikt door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis.
Bewegende onderdelen. Niet aanraken.
0 Stand uitgeschakelde schakelaar
I Stand ingeschakelde schakelaar
Gegarandeerd geluidsvermogenniveau
150
Nederlands
☑ Verbod, informeert de gebruiker dat de nationale normenstelsels de aansluiting van het product op het drinkwaterdistributienetwerk kunnen verbieden.
Gevaarsignaal om de gebruiker te informeren dat hij de waterstraal niet rechtstreeks op personen, dieren, elektrische apparaten of het product zelf mag richten.
☐ Dit product heeft een isolatieklasse II bescherming. Dit betekent dat hij is uitgerust met een versterkte of dubbele isolatie (alleen wanneer dit symbool op de machine is aangebracht).
CE Dit product voldoet aan de toepasselijke Europese richtlijnen.
Pictogram E1 - Wijst op de verplichting om de machine niet te verwerken als stedelijk afval; hij kan worden teruggegeven aan de distributeur bij aanschaf van een nieuwe machine. De elektrische en elektronische delen waaruit de machine is samengesteld mogen niet worden hergebruikt voor oneigenlijke doeleinden vanwege de aanwezigheid van schadelijke substanties voor de gezondheid.
Alleen voor EU-landen
Als gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kunnen gebruikte elektrische en elektronische apparaten negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.
Gooi elektrische en elektronische apparaten niet met het huisvuil weg!
In overeenstemming met de Europese richtlijn inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dienen gebruikte elektrische en elektronische apparaten gescheiden te worden ingezameld en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieubeschermingsvoorschriften in acht neemt. Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer.
Gebruik gehoorbescherming.
Gebruik een veiligheidsmasker.
Gebruik ademhalingsbescherming.
Gebruik veiligheidshandschoenen.
Gebruik veiligheidsschoenen.
Gebruik beschermende kleding.
3 VOORSCHRIFTEN VOOR DE VEILIGHEID/OVERIGE RISICO'S
3.1.1 LET OP. Sta NIET toe dat kinderen de machine gebruiken, maar controleer ze om er verzekerd van te zijn dat ze er niet mee spelen.
3.1.2 LET OP. Hogedrukstralen kunnen bij een onjuist gebruik gevaarlijk zijn.
3.1.3 LET OP. GEBRUIK DE MACHINE NIET met vloeistoffen die ontvlambaar of giftig zijn of eigenschappen hebben die een correcte werking van de machine in de weg staan. De machine mag niet worden gebruikt in een ontvlambare of explosieve omgeving.
3.1.4 LET OP. EXPLOSIEGEVAAR.SPROEI GEEN ontvlambare vloeistoffen.
3.1.5 LET OP. RICHT DE WATERSTRAAL NIET op personen of dieren.
3.1.6 LET OP. RICHT DE WATERSTRAAL NIET op de machine zelf, op elektrische onderdelen ervan of op andere elektrische apparaten.
3.1.7 LET OP. GEBRUIK DE MACHINE NIET binnen het bereik van personen die geen beschermende kleding dragen.
3.1.8 LET OP. RICHT DE STRAAL NIET op uzelf of anderen om kleding of schoeisel mee te reinigen.
3.1.9 LET OP. GEBRUIK DE MACHINE NIET buiten als het regent.
3.1.10 LET OP. De machine mag NIET worden gebruikt door kinderen, onbekwame personen en personen die de gebruiksaanwijzing niet hebben gelezen en begrepen.
3.1.11 LET OP. RAAK DE STEKKER EN/OF HET STOPCONTACT NIET met natte handen aan.
3.1.12 LET OP. GEBRUIK DE MACHINE NIET met een beschadigde voedingskabel. Om gevaren voor de veiligheid te vermijden moet een beschadigde voedingskabel worden vervangen door de fabrikant, een door hem erkende klantenservice of een gekwalificeerde persoon.
3.1.13 LET OP. Gebruik de machine NIET als de voedingskabel of belangrijke onderdelen, zoals bijv. de beveiligingen, hogedrukslangen of het pistool, beschadigd blijken.
3.1.14 LET OP. BLOKKEER DE HENDEL VAN HET PISTOOL NIET in de werkstand.
3.1.15 LET OP. Controleer of het typeplaatje op de machine aanwezig is, waarschuw de dealer bij afwezigheid ervan. Aangezien ze niet te identificeren en potentieel gevaarlijk zijn mogen machines zonder typeplaatje NIET worden gebruikt.
152
Nederlands
3.1.16 LET OP. Voer GEEN werkzaamheden uit op de veiligheidsklep en de beveiligingen en wijzig er de afstelling NIET van.
3.1.17 LET OP. Verander de originele diameter van de straal van het mondstuk NIET.
3.1.18 LET OP. Trek niet aan de VOEDINGSKABEL om de machine te verplaatsen.
3.1.19 LET OP. Voorkom dat voertuigen over de hogedrukslang rijden.
3.1.20 LET OP. Trek NIET aan de hogedrukslang om de machine te verplaatsen.
3.1.21 LET OP. Een op banden, bandventielen en andere, onder druk staande onderdelen gerichte hogedrukstraal is potentieel gevaarlijk. Vermijd het gebruik van de vuilfrees en handhaaf in ieder geval altijd een straalafstand van tenminste 30 cm tijdens het reinigen.
3.1.22 LET OP. Het gebruik van niet-originele en niet specifiek voor het model bestemde accessoires is verboden. Het is verboden om wijzigingen op de machine aan te brengen; eventuele wijzigingen zullen de Conformiteitsverklaring doen vervallen en de fabrikant vrijwaren van civiel- en strafrechtelijke aansprakelijkheid.
3.2.1 LET OP. Alle elektriciteitsgeleidende delen MOETEN WORDEN AFGESCHERMD tegen de waterstraal.
3.2.2 LET OP. De elektrische aansluiting zal moeten worden uitgevoerd door een gekwalificeerd elektromonteur conform de IEC 60364-1 norm.De montage van een aardlekschakelaar, die de stroomtoevoer naar de machine zal onderbreken wanneer de lekstroom naar de aarde gedurende 30 ms meer dan dan 30 mA bedraagt, of van een besturingsinrichting van het aardcircuit wordt aanbevolen.
3.2.3 LET OP. TIJDENS het opstarten van de machine kunnen storingen in het lichtnet optreden.
3.2.4 LET OP. Het gebruik met een differentiaalschakelaar voor de beveiliging biedt extra persoonlijke bescherming (30 mA).
3.2.5 LET OP. De installatie van de modellen zonder stekker moet worden uitgevoerd door gekwalificeerd personeel.
3.2.6 LET OP. Gebruik uitsluitend geautoriseerde verlengkabels met een geschikte doorsnede van de geleidedraden.
3.2.7 LET OP. Schakel altijd de hoofdschakelaar uit wanneer u de machine onbeheerd achterlaat.
Nederlands
153
3.2.8
LET OP. Als gevolg van de hoge druk zullen voorwerpen kunnen wegspringen, gebruik daarom alle beschermende kleding en beveiligingen (PBM) die de veiligheid en gezondheid van de bediener zullen waarborgen.
3.2.9 LET OP. Vóór alle werkzaamheden op de machine moet u de stekker UIT het stopcontact TREKKEN.
3.2.10 LET OP. HOUD, vanwege de terugslag, het pistool STEVIG VAST als u de hendel indrukt.
3.2.11 LET OP.HOUDTUZICHAANdevoorschriften van hetplaatselijkewaterleidingbedrijf. Volgens de Norm IEC 60335-2-79 mag de machine uitsluitend rechtstreeks op het openbare drinkwaterdistributienetwerk worden aangesloten indien er in de toevoerleiding een terugstroomklep met afvoer van het type BA, conform de norm EN 12729, is geïnstalleerd. De terugstroomklep kan bij de fabrikant worden besteld.
3.2.12 LET OP. Het water dat in de terugstroombeveiligingen is gestroomd is niet drinkbaar.
3.2.13 LET OP. Het onderhoud en/of de reparatie van de elektrische componenten MOET door gekwalificeerd personeel worden uitgevoerd.
3.2.14 LET OP. BLAAS de restdruk AF voordat u de slang van de machine loskoppelt.
3.2.15 LET OP. CONTROLEER, vóór ieder gebruik en met regelmatige tussenpozen, of alle schroeven goed zijn aangedraaid en of alle onderdelen van de machine in goede staat verkeren; controleer op kapotte of versleten onderdelen.
3.2.16 LET OP. GEBRUIK alleen reinigingsmiddelen die compatibel zijn met de bekledingsmaterialen van de hogedrukslang / voedingskabel.
3.2.17 LET OP. HOUD personen en dieren op een afstand van ten minste 15 m.
3.2.18 LET OP. Deze machine is ontworpen voor gebruik met de door de fabrikant geleverde of aanbevolen reinigingsmiddelen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan negatieve consequenties voor de veiligheid ervan hebben.
3.2.19 LET OP. Vermijd contact van het reinigingsmiddel met de huid en in het bijzonder de ogen! Bij contact met de ogen moet u die onmiddellijk spoelen met schoon water en medische hulp inroepen.
154
Nederlands
3.2.20 LET OP. De hogedrukslangen, de fittingen en koppelingen zijn belangrijk voor de veiligheid van de machine. Gebruik uitsluitend de door de fabrikant aanbevolen hogedrukslangen, fittingen en koppelingen.
3.2.21 LET OP. Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant of door hem goedgekeurde vervangingsonderdelen om van de veiligheid van de machine verzekerd te zijn.
3.2.22 LET OP. Als een verlengsnoer wordt gebruikt, moeten de stekker en het stopcontact waterdicht zijn.
3.2.23 LET OP. Niet geschikte verlengsnoeren kunnen gevaarlijk zijn. Bij gebruik van een verlengsnoer moet u een type kiezen dat geschikt is voor gebruik buitenshuis en ervoor zorgen dat de verbinding droog en van de grond blijft. Het wordt aanbevolen om hiervoor een kabelhaspel te gebruiken, die het stopcontact op ten minste 60 mm van de grond houdt.
3.2.24 LET OP. Schakel de machine uit en koppel hem los van de stroombron voordat u de werkzaamheden voor de montage, reiniging, regeling of het onderhoud en vervoer start.
3.2.25 LET OP. Plaats de leidingreinigingsset tot aan de rode marking voordat u de machine inschakelt.
Nederlands
155
4 ALGEMENE INFORMATIE (FIG. 1)/PAGINA 3
4.1 Gebruik van de handleiding
Deze handleiding is een geïntegreerd onderdeel van de machine; bewaar hem voor latere raadpleging. Lees hem vóór de installatie en het gebruik aandachtig door. Bij overdracht van het apparaat is de oude eigenaar verplicht om de handleiding aan de nieuwe eigenaar te overhandigen.
4.2 Levering
De machine wordt gedeeltelijk gedemonteerd in een kartonnen doos geleverd.
De samenstelling van de levering staat afgebeeld in fig. 1
4.2.1 Bijgevoegde documentatie
A1 Gebruiks- en onderhoudshandleiding
A2 Veiligheidsvoorschriften
A3 Conformiteitsverklaring
A4 Garantiebepalingen
4.3 Verwerking van het verpakkingsmateriaal
De materialen waaruit de verpakking bestaat vormen geen bedreiging voor het milieu maar zullen wel gerecycled of verwerkt moeten worden in overeenstemming met de geldende normen in het land van gebruik.
5 TECHNISCHE INFORMATIE (FIG. 1)/PAGINA 3
5.1 Beoogd gebruik
De machine is bestemd voor een persoonlijk gebruik, voor het reinigen van voertuigen, machines, vaartuigen, metselwerk enz., om hardnekkig vuil met schoon water en biologisch afbreekbare chemische reinigingsmiddelen te verwijderen.
Het wassen van voertuigmotoren is slechts toegestaan wanneer het vieze water volgens de geldende normen wordt verwerkt.
- Temperatuurtoevoerwater:zie het typeplaatje op de machine.
- Waterdruk aan de ingang: min. 0,1 MPa - max. 1 MPa.
- Omgevingstemperatuur bij gebruik: hoger dan 0°C.
De machine voldoet aan de normen IEC 60335-1 en IEC 60335-2-79.
5.2 Bediener
Voor de identificatie van de bediener belast met het gebruik van de (professionele of niet-professionele) machine verwijzen wij naar het pictogram in fig. 1.
5.3 Hoofdbestanddelen
B2 Lans
B3 Pistool met beveiliging
B4 Elektriciteitskabel met stekker (waar voorzien)
B5 Hogedrukslang
B6 Tank reinigingsmiddel (waar voorzien)
B7 Oliedop (waar voorzien)
E Mondstuk
F Regelaar reinigingsmiddel (waar voorzien)
G Drukregelaar (waar voorzien)
L Waterfilter
5.3.1 Accessoires (indien voorzien in de levering - zie fig. 1).
C1 Gereedschap voor het reinigen van het mondstuk
C9 Adapter
C2 Vuilfrees
C10 Schroeven
C3 Handgreep
C11 Beugels
C4 Borstel
C13 Reinigingsmiddel
C5 Slanghaspel
C14 Wielen
C6 Wateraanzuigset
C15 Tube smeervet
C7 Leidingreinigingsset
C16 Manometer
C8 Borstel voor grote oppervlakken
C17 Adapter
5.4 Beveiligingen
- Startinrichting (H)
De startinrichting voorkomt het ongewenste starten van de machine.
Let op - gevaar!
Voer geen werkzaamheden uit op de veiligheidsklep
en wijzig er de afstelling niet van.
- Veiligheids- en/of overdrukventiel.
De veiligheidsklep is tevens een overdrukventiel. Wanneer het pistool wordt gesloten gaat de klep open en recirculeert het water door de pompaanzuiging of wordt het naar de grond afgevoerd. - Thermostaatklep (D1 waar voorzien)
Wanneer de watertemperatuur de door de fabrikant voorziene waarde overschrijdt, zal de thermostaatklep het warme water afvoeren en genoeg koud water aanzuigen om de juiste temperatuur weer te herstellen. - Beveiliging (D): voorkomt ongewenste waterstralen.
- Thermische beveiliging: in geval van overbelasting zal deze beveiliging de machine stoppen.
6 INSTALLATIE (FIG. 2)/PAGINA 4
6.1 Montage
Let op - gevaar!
⚠ Tijdens alle installatie- en montagewerkzaamheden moet de machine losgekoppeld zijn van het elektriciteitsnet.
Voor de montagevolgorde verwijzen wij naar fig. 2.
6.2 Montage van de ontluchtingsdoppen (waar voorzien)
Om olielekkage te voorkomen, wordt de machine geleverd met de olievulopeningen afgesloten met rode doppen die moeten worden vervangen door de bijgevoegde ontluchtingsdoppen.
6.3 Montage van de vuilfrees
(Voor de modellen die hiermee zijn uitgerust).
Met de vuilfrees beschikt u over meer waskracht.
Het gebruik van de vuilfrees kan leiden tot een daling van de druk van 25% ten opzichte van de druk verkregen met het regelbare mondstuk. Het gebruik ervan biedt meer waskracht dankzij het roterende effect op de waterstraal.
6.4 Elektrische aansluiting
Let op - gevaar!
Controleer of de spanning en frequentie (V-Hz) van het citeitsnet overeenstemmen met de waarden vermeld op beplaatje (fig. 2).
6.4.1 Gebruik van de verlengkabels
De diameter van de verlengkabels moet evenredig zijn aan de lengte ervan; hoe langer de kabel, des te groter moet de diameter ervan zijn. Zie tabel I.
6.5 Aansluiting op het waterleidingnet
Let op - gevaar!
Zuig uitsluitend gefilterd of schoon water op. De waterkraan moet een watertoevoer garanderen die tenminste gelijk is aan de capaciteit van de pomp.
Plaats de machine zo dicht mogelijk bij het waterleidingnet.
6.5.1 Verbindingsopeningen
● Wateruitlaat (OUTLET)
■ Waterinlaat met filter (INLET)
6.5.2 Aansluiting op het openbare waterleidingnet
De machine mag alleen rechtstreeks op het openbare drinkwaterdistributienet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geïnstalleerd. Verzeker u ervan dat diameter van de slang tenminste 13 mm is, dat hij verstevigd en niet langer dan 25 m is.
6.5.3 Het aanzuigen van water uit open recipienten
1) Schroef de aanzuigslang met het filter aan op de waterinlaat (INLET) en laat hem tot onderin de tank zakken.
2) De machine ontluchten:
a) Schroef de lans los;
b) Start de machine en open het pistool tot het eruit stromende water geen luchtbellen meer heeft.
3) Schakel de machine uit en schroef de lans weer vast.
N.B.: de maximale aanzuighoogte is 0,5 m. Wij raden aan om voor het starten de aanzuigleiding te vullen.
156
Nederlands
7.1 Regeling van het mondstuk (waar voorzien)
Verdraai het mondstuk (E) om de waterstraal te regelen.
7.2 Regeling reinigingsmiddeldosering
Voor een reinigingsmiddelafgifte met de juiste druk moet u het mondstuk (E) (waar voorzien) in de stand "■" zetten, of de reinigingsmiddelset C13(waar voorzien) monteren, zoals afgebeeld in de figuur.
Gebruik de regulateur (F) om de reinigingsmiddelafgifte te doseren (waar voorzien).
7.3 Regeling van de bedrijfsdruk (waar voorzien)
Gebruik de regulateur (G) om de bedrijfsdruk te veranderen. De druk wordt aangegeven door de manometer (indien aanwezig).
8 GEBRUIKSINFORMATIE (FIG. 4)/PAGINA 5
8.1 Bedieningen
- Startinrichting (H)
Zet de startinrichting in de stand (ON/I) om:
a) de motor te starten (bij de modellen zonder TSS-inrichting)
b) de motor voor het gebruik gereed te maken (bij de modellen met TSS-inrichting)
Wanneer de startinrichting is uitgerust met een controlelampje, zal deze moeten gaan branden.
Zet de startinrichting in de stand (OFF/0) om de werking van de hoge- drukreiniger te onderbreken.
Wanneer de startinrichting is uitgerust met een controlelampje, zal deze uit moeten gaan.
- Bedieningshendel waterstraal (I).
Let op - gevaar!
De machine moet tijdens de werking op een veilig en stabiel oppervlak staan en geplaatst zijn zoals aangegeven in fig. 4.
8.2 Starten (Zie fig. 4.)
1) Open de kraan van het waterleidingnet volledig.
2) Schakel de beveiliging (D) uit.
3) Houd het pistool enkele seconden lang geopend en start de machine met de startinrichting (ON/I).
Let op - gevaar!
Voordat u de machine in werking stelt moet u zich verzekeren van de correcte watertoevoer; het droge gebruik zal de machine beschadigen; bedek tijdens het gebruik de ventilatieroosters niet.
TSS-modellen - Bij de TSS-modellen met automatische onderbreking van de toevoer:
- zal, bij het sluiten van het pistool, de dynamische druk de elektromotor onmiddellijk uitschakelen;
- zal, bij het openen van het pistool, de drukval automatisch de elektromotor starten waarna de druk weer met een hele korte vertraging wordt hersteld;
- voor een perfecte werking van de TSS mag u het pistool niet sluiten en openen met tussenpauzes van minder dan 4÷5 seconden.
Om schade aan de machine te voorkomen moet u het droge gebruik ervan vermijden en u ervan verzekeren dat de machine altijd naar behoren met water wordt gevoed.
Bij de modellen zonder TSS moet u, om schade aan de machine als gevolg van een verhoging van de watertemperatuur te voorkomen, bij een draaiende machine de waterstraal nooit langer dan 5 minuten onderbreken.
8.3 Stoppen
1) Zet de startinrichting in de stand (OFF/0).
2) Open het pistool en blaas de druk in de leidingen af.
3) Schakel de beveiliging (D) in.
8.4 Herstarten
1) Schakel de beveiliging (D) uit.
2) Open het pistool en blaas de lucht in de leidingen af.
3) Zet de startinrichting in de stand (ON/I).
8.5 Buitengebruikstelling
1) Draai de waterkraan dicht.
2) Blaas de restdruk in het pistool af tot er geen water meer uit de machine komt.
3) Schakel de machine uit (OFF/0).
4) Trek de stekker uit het stopcontact.
5) Maak na het gebruik de reinigingsmiddeltank leeg en schoon. Voor het schoonmaken van de tank moet u in plaats van het reinigingsmiddel schoon water gebruiken.
6) Schakelde beveiliging (D) van het pistool in.
8.6 Het reinigingsmiddel vullen en gebruiken
De reinigingsmiddelafgifte moet plaatsvinden met de accessoires en op de wijzen voorzien in punt 7.2.
Het gebruik van een langere hogedrukslang dan het standaard, met de machine geleverde exemplaar, of het gebruik van een extra verlengslang kan het aanzuigen van het reinigingsmiddel uit de tank (waar voorzien) verminderen of volledig onderbreken.
Vul de tank (B6) met een biologisch goed afbreekbaar reinigingsmiddel.
8.7 Tips voor een correcte wasbeurt
Breng reinigingsmiddel aan op het droge oppervlak om het vuil op te lossen. Werk bij verticale oppervlakken van beneden naar boven. Laat het product 1÷2 minuten inwerken, waarbij het oppervlak echter niet mag opdrogen. Werk met de hogedrukstraal op een afstand van meer dan 30 cm, en start onderaan. Voorkom dat het spoelwater op nog niet gewassen oppervlakken druipt.
In bepaalde gevallen zal de mechanische werking van de wasborstels nodig zijn om het vuil te verwijderen.
De hoge druk is niet altijd de beste oplossing voor een goede wasbeurt en zal bepaalde oppervlakken kunnen beschadigen. Het gebruik van de puntstraal van het regelbare mondstuk en het gebruik van de vuilfrees op delicate en gelakte delen en onder druk staande componenten (bijv. banden, ventielen...) moet worden vermeden.
Een goede waswerking hangt op gelijke mate af van de druk en van de hoeveelheid water.
9 ONDERHOUD (FIG. 5)/PAGINA 6
Alle, niet in dit hoofdstuk behandelde onderhoudswerkzaamheden moeten bij een erkend Verkoop- en Servicecentrum worden uitgevoerd.
Let op - gevaar!
⚠️ Trek, vóór alle werkzaamheden op de machine, de stekker uit het stopcontact.
9.1 Reiniging van het mondstuk
1) Demonteer de lans van het pistool.
2) Verwijder met het gereedschap (C1) het vuil uit het gaatje in het mondstuk.
9.2 Reiniging van het filter
Controleer voor ieder gebruik het aanzuigfilter (L) en het reinigingsmiddelfilter (waar voorzien) en reinig ze, indien noodzakelijk, volgens de aanwijzingen.
9.3 Opheffing motorblokkering (waar voorzien)
Bij langdurige stilstand kan kalkaanslag de motor blokkeren. Om de blokkering op te heffen moet u met het gereedschap (M) de krukas draaien.
9.4 Olie bijvullen (waar voorzien)
Gebruik de vulopening om de olie tot op het juiste niveau bij te vullen.
Zie, voor de eigenschappen van de olie, de tabel "technische gegevens".
9.5 Opbergen
Voordat u de machine voor de winter opbergt, moet u hem met niet-agressieve/niet-toxische antivriesvloeistof laten draaien.
Bewaar het apparaat op een droge en tegen vorst beschermde plek.
Sla de accessoires op zoals voorzien in fig. 5.
Vervoer de machine zoals voorzien in fig. 5.
Nederlands
11 INFORMATIE OVER STORINGEN
| Problemen Mogelijke | dorzaken Oplossingen | |
| De pomp bereikt de voorgeschreven druk niet | Mondstuk versleten Vervang het mondstuk | |
| Waterfilter vies Reinig het filter (L) (fig. 5) | ||
| Onvoldoende watertoevoer Draai de kraan helemaal open | ||
| Er wordt lucht aangezogen Controleer de fittingen | ||
| Er is lucht in de pomp | Schakel de machine uit en gebruik het pistool tot de waterstraal ononderbroken is. Opnieuw inschakelen. | |
| Mondstuk niet goed afgesteld Zet het mondstuk (E) in stand (+)(fig. 3) | ||
| Interventie thermostaatklep Wacht tot de juiste watertemperatuur | weer is hersteld | |
| Aanzuighoogte uit open tank hoger dan 0,5 m Verminder de aanzuighoogte | ||
| De pomp heeft druksprongen | Het water wordt uit een externe tank aangezogen Verbind de machine met het waterleidingnet. | |
| De temperatuur van het water aan de ingang is te hoog Verminder de temperatuur | ||
| Mondstuk verstopt Reinig het mondstuk (fig. 5) | ||
| Aanzuigfilter (L) vies Reinig het filter (L) (fig. 5) | ||
| De motor "bromt" maar start niet | Onvoldoende netspanning | Controleer of de netspanning overeenstemt met die van het typeplaatje (fig. 2) |
| Verlies van spanning veroorzaakt door de verlengkabel Controleer de karakteristieken van de verlengkabel | ||
| Langdurige stop van de machine | Raadpleeg een erkend Technisch Servicecentrum | |
| Problemen met de TSS-inrichting | Raadpleeg een erkend Technisch Servicecentrum | |
| De elektromotor start niet | Er is geen spanning | Controleer op de aanwezigheid van spanning op het elektriciteitsnet en controleer of de stekker goed in het stopcontact zit (*) |
| Problemen met de TSS-inrichting | Raadpleeg een erkend Technisch Servicecentrum | |
| De machine heeft langdurig stilgestaan | Hef de motorblokkering op via de opening aan de achterzijde met het gereedschap "M" (voor de modellen waarbij dit is voorzien) (fig. 5) | |
| Waterlekkage | Pakkingen versleten | Laat de pakkingen vervangen bij een erkend Technisch Servicecentrum |
| Interventie veiligheidsklep bij vrije afvoer | Raadpleeg een erkend Servicecentrum | |
| Lawaaligheid | De temperatuur van het water is te hoog | Verminder de temperatuur (zie technische gegevens) |
| Olielekkage | Pakkingen versleten | Raadpleeg een erkend Technisch Servicecentrum |
| Alleen voor TSS: de machine start hoewel het pistool gesloten is | Dichting van het hogedruksysteem of het pompcircuit defect | Raadpleeg een erkend Technisch Servicecentrum |
| Alleen voor TSS: wanneer u de hendel van het pistool indrukt komt er geen water uit (met gemonteerde voedingsslang) | Mondstuk verstopt Reinig het mondstuk (fig. 5) | |
| Er wordt geen reinigingsmiddel aan- gezogen | Stand regelbaar mondstuk op hoge druk | Zet het mondstuk (E) in stand "■" (fig. 3) |
| Reinigingsmiddel te dik | Verdunnen met water | |
| Gebruik van verlengslangen voor de hogedrukslang | Monteer de oorspronkelijke slang terug | |
| Reinigingsmiddelcircuit vuil of dichtgekoekt | Spoel met schoon water en verwijder eventuele aankoekingen Wanneer het probleem aanhoudt moet u het erkende Technische Servicecentrum raadplegen | |
| Waterlekkage uit de thermostaatklep | De temperatuur van het water in het mondstuk is hoger dan de maximale waarde aangegeven op het typeplaatje | Onderbreek, bij een draaiende machine, de waterstraal nooit langer dan 5 minuten. |
(+) Indien tijdens het gebruik de motor stil gaat staan en niet meer start, moet u 2-3 minuten wachten voordat u hem opnieuw start (interventie van de thermische beveiliging).
Mocht het probleem zich vaker voordoen dan moet u de Technische Servicedienst waarschuwen.
| Capaciteit | L/min | 6 |
| Druk | MPa | 6,5 |
| Maximumdruk | MPa | 10 |
| Vermogen | kW | 1,3 |
| T° Voeding | °C | 50 |
| Maximale voedingsdruk | MPa | 1 |
| Afstotingskracht van het pistool bij de maximale druk | N | 9,1 |
| Motorisolatie | - | Klasse F |
| Motorbescherming | - | IPX5 |
| Spanning | V/Hz | 230/50 |
| Maximum toegelaten netimpedantie | Ω | - |
| Geluidsdrukniveau K = 3 dB(A): L_w (EN 60704-1) L_vs (EN 60704-1) | dB (A) 75,6dB (A) 90 | |
| Trillingen van het apparaatK = 1,5 m/s2: | m/s2 | <2,5 |
| Gewicht | kg | 5,5 |
MODEL SERIENUMMER
Alleen voor Europese landen
Makita Europe N.V. Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM verklaren dat de volgende machine(s) van Makita:
Benaming van de machine Hogedrukreiniger
Nr. model HW101
Opgenomen vermogen 1,3 kW
conform is (zijn) aan de volgende Europese richtlijnen:
2006/42/EC, 2014/35/EU, 2011/65/EU, 2015/863/EU, 2012/19/EU, 2014/30/EU, 2000/14/EC en gefabriceerd is (zijn) in overeenstemming met de volgende normen of de volgende gestandaardiseerde documenten:
EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,
EN 60335-2-79:2012,
EN 55014-1:2017, EN 55014-2:2015, EN IEC 61000-3-2:2019,
EN 61000-3-3:2013+A1:2019, EN IEC 63000:2018
De technische documentatie wordt bewaard bij onze bevoegde vertegenwoordiger in Europa: Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070, Belgium
De procedure ter beoordeling van de overeenstemming vereist door richtlijn 2000/14/EC is uitgevoerd in navolging van Bijlage V
Gemeten geluidsvermogenniveau LPA: 87,1 dB (A); (K=3 dB(A))
Gegarandeerd geluidsvermogenniveau LWA: 90 dB (A); (K=3 dB(A))
01.12.2020
9d. hyuunna
Purtați protectie respiratorie.
