KULLANIM KILAVUZU HW101 MAKITA

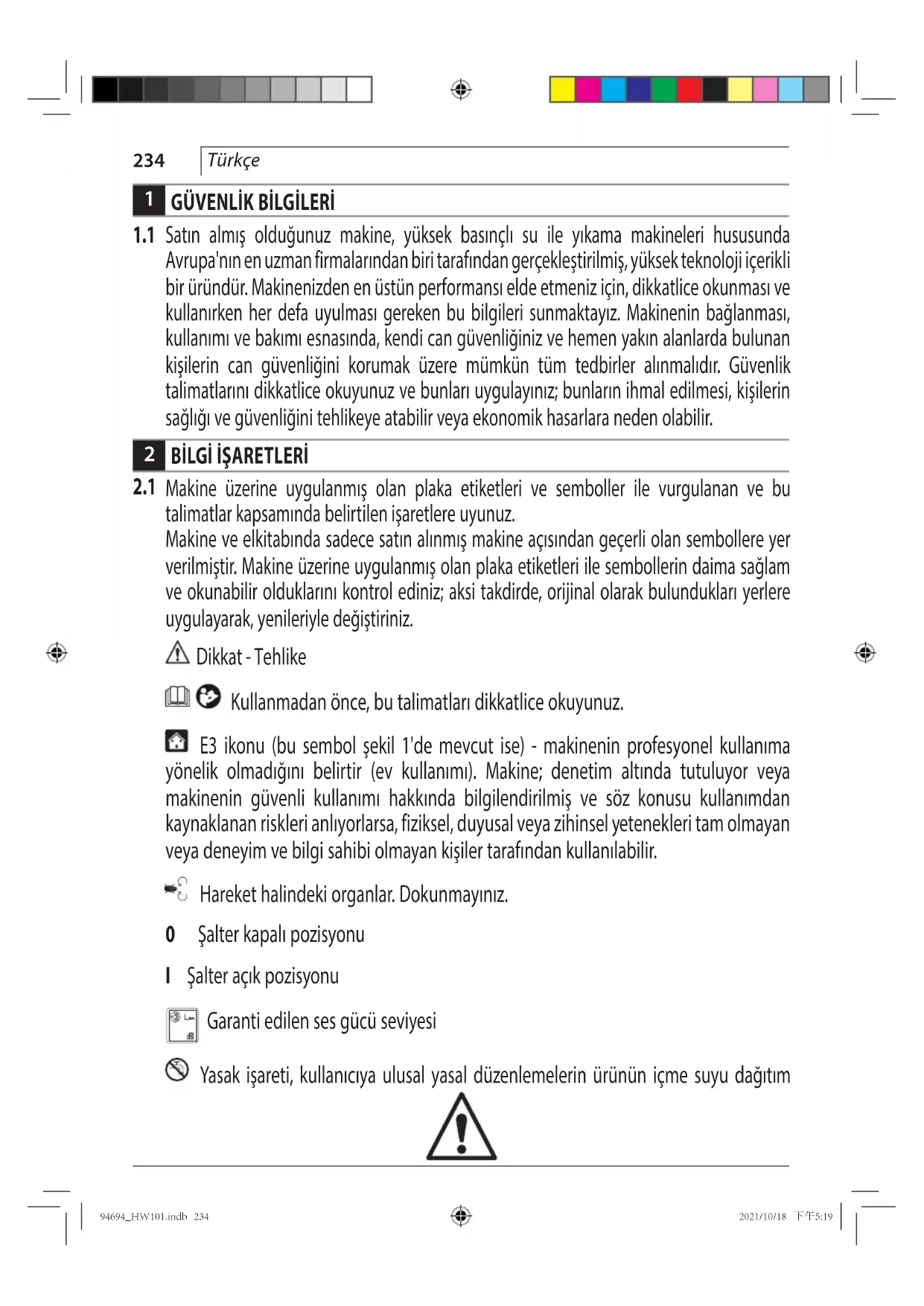

1.1 Satın almış olduğunuz makine, yüksek basınçlı su ile yıkama makineleri hususunda

Avrupa'nın en uzman firmalarından biri tarafından gerçekleştirilmiş, yüksek teknoloji içerikli bir üründür. Makinenizden en üstün performansı elde etmeniz için, dikkatlice okunması ve kullanırken her defa uyulması gereken bu bilgileri sunmaktayız. Makinenin bağlanması, kullanımı ve bakımı esnasında, kendi can güvenliğiniz ve hemen yakın alanlarda bulunan kişilerin can güvenliğini korumak üzere mümkün tüm tedbirler alınmalıdır. Güvenlik talimatlarını dikkatlice okuyunuz ve bunları uygulayınız; bunların ihmal edilmesi, kişilerin sağlığı ve güvenliğini tehlikeye atabilir veya ekonomik hasarlara neden olabilir.

Makine üzerine uygulanmış olan plaka etiketleri ve semboller ile vurgulanan ve bu talimatlar kapsamında belirtilen işaretlere uyunuz. Makine ve elkitabında sadece satın alınmış makine açısından geçerli olan sembollere yer verilmiştir. Makine üzerine uygulanmış olan plaka etiketleri ile sembollerin daima sağlam ve okunabilir olduklarını kontrol ediniz; aksi takdirde, orijinal olarak bulundukları yerlere uygulayarak, yenileriyle değiştiriniz. Dikkat - Tehlike Kullanmadan önce, bu talimatları dikkatlice okuyunuz. E3 ikonu (bu sembol şekil 1'de mevcut ise) - makinenin profesyonel kullanıma yönelik olmadığını belirtir (ev kullanımı). Makine; denetim altında tutuluyor veya makinenin güvenli kullanımı hakkında bilgilendirilmiş ve söz konusu kullanımdan kaynaklanan riskleri anlıyorlarsa, fiziksel, duyusal veya zihinsel yetenekleri tam olmayan veya deneyim ve bilgi sahibi olmayan kişiler tarafından kullanılabilir. Hareket halindeki organlar. Dokunmayınız. 0 Şalter kapalı pozisyonu I Şalter açık pozisyonu Garanti edilen ses gücü seviyesi Yasak işareti, kullanıcıya ulusal yasal düzenlemelerin ürünün içme suyu dağıtım 94694_HW101.indb 23494694_HW101.indb 234 2021/10/18 下午5:192021/10/18 下午5:19235 Türkçe şebekesine bağlanmasını yasaklayabileceklerini belirtir. Tehlike işareti, kullanıcıya su jetlerini insanlara, hayvanlara, elektrikli ekipmanlara veya ürünün kendisine doğru yönetilmemesi gerektiğini belirtir. Bu ürün yalıtım sınıfı II çerçevesinde konumlanır. Bu, ürünün takviyeli bir yalıtım veya çift yalıtımla (sadece bu sembol makine üzerinde mevcut ise) donatılmış olduğu anlamına gelir. Bu ürün, mevzuata uygulanabilir Avrupa direktiflerine uygundur. E1 ikonu - makineyi şehir atığı olarak bertaraf etmeme yükümlülüğünü belirtir; eski makineniz, yeni bir makine satın alındığında distribütöre teslim edilebilir. Makineyi oluşturan elektrik ve elektronik kısımlar, sağlık açısından tehlikeli maddeler bulundurduklarından, uygun olmayan kullanımlarda yeniden kullanılmamalıdırlar. Sadece AB ülkeleri için Ekipmanda tehlikeli bileşenler bulunduğundan dolayı eski elektrikli ve elektronik ekipmanlar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir. Elektrikli ve elektronik cihazları evsel atıklarla birlikte atmayın! Atık elektrikli ve elektronik ekipmanlar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince eski elektrikli ve elektronik ekipmanlar ayrı olarak toplanmalı ve çevre koruma mevzuatına uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir. Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir. Koruyucu kulaklık kullanınız. Koruyucu maske kullanınız. Solunum koruma ekipmanlarını kullanınız. Koruyucu eldivenler kullanınız. İş kazalarını önleyici ayakkabılar kullanınız. Koruyucu giysiler kullanınız. 94694_HW101.indb 23594694_HW101.indb 235 2021/10/18 下午5:192021/10/18 下午5:19236 Türkçe

kkat. Çocukları n maki neyi kullanmasına İZİN VERMEYİNİZ, çocukların makineyle oynamadıklarından emin olmak için onları gözetim altında tutunuz.

kkat. Uygun kullanılmadıkları takdirde, basınçlı su jetleri tehlikeli olabilir.

kkat. Makineyi alevlenebilir, zehirli veya makinenin doğru işleyişi ile uyumlu olmayan özelliklere sahip sıvılarla KULLANMAYINIZ. Makinenin potansiyel olarak alevlenebilir veya patlayıcı atmosferde kullanılması yasaktır.

kkat. PAtLAMA tEHLİKESİ. Alevlenebilir sıvıları PÜSKÜRTMEYİNİZ.

kkat. Su jetini insanlara veya hayvanlara doğru YÖNLENDİRMEYİNİZ.

kkat. Su jetini makinenin kendisine, elektrikli kısımlarına veya diğer elektrikli aparatlara doğru YÖNLENDİRMEYİNİZ.

kkat. Makineyi makinenin etki alanı içinde koruyucu giysi giymemiş olan kişilerin bulunması halinde KULLANMAYINIZ.

kkat. Makineyi elbise veya ayakkabı temizlemek için kendinize ve başkalarına doğru YÖNLENDİRMEYİNİZ.

kkat. Makineyi yağmur halinde açık alanlarda KULLANMAYINIZ.

kkat. Makine, çocuklar, aciz kişiler ve talimatları okumamış ve anlamamış olan kişiler tarafından HAREKETE GEÇİRİLEMEZ.

kkat. Makineyi hasar görmüş elektrik kablosu ile KULLANMAYINIZ. Elektrik kablosu hasar görmüş ise, güvenlik açısından tehlikeleri önlemek için imalatçı tarafından, onun yetkilendirmiş olduğu bir Teknik Servis Merkezi tarafından veya aynı derecede ehliyetli kişiler tarafından bir yenisiyle değiştirilmelidir.

kkat. Bir besleme kablosu veya örneğin güvenlik tertibatları, yüksek basınç hortumları, tabancalar gibi önemli kısımların hasarlı oldukları görülürse, makineyi KULLANMAYINIZ.

kkat. TABANCA TETİĞİNİ işler pozisyonda bloke ETMEYİNİZ.

kkat. Makinenin özellikler plaka etiketiyle donatılmış olduğunu kontrol ediniz, aksi takdirde makineyi satın almış olduğunuz satıcıya haber veriniz. Plaka etiketi olmayan makineler, potansiyel olarak tehlikeli ve anonim olduklarından KULLANILMAMALIDIR.

kkat. Ayarlama valfı ve güvenlik düzenlerini KURCALAMAYINIZ veya bunların ayarını DEĞİŞTİRMEYİNİZ. 94694_HW101.indb 23694694_HW101.indb 236 2021/10/18 下午5:192021/10/18 下午5:19237 Türkçe

kkat. Meme jetinin orijinal çapını TADİL ETMEYİNİZ.

kkat. ELEKTRİK KABLOSUNDAN çekerek makineyi hareket ETTİRMEYİNİZ.

kkat. Taşıtların yüksek basınç hortumu üzerinden geçmesini önleyiniz.

kkat. Yüksek basınç hortumunu çekerek makineyi hareket ETTİRMEYİNİZ.

kkat. Lastikler, lastik supapları ve basınç altında bulunan diğer komponentler üzerine yüksek basınçlı su jetlerinin yönlendirilmesi potansiyel tehlike oluşturur. Döner meme kitini kullanmaktan kaçınınız ve temizlik işlemleri sırasında, her halükarda su jetinden en az 30 cm’lik bir mesafeyi koruyunuz.

kkat. Orijinal olmayan ve özel olarak modele ait olmayan aksesuarların kullanımı yasaktır. Makine üzerinde tadilat yapılması yasaktır; tadilat yapılması, Uygunluk Beyanının geçerliliğini sona erdirir ve imalatçıyı medeni ve cezai sorumluluktan muaf kılar.

kkat. Elektrik akımı ileten parçaların hepsinin su jetine karşı KORUNMALARI GEREKİR.

kkat. Elektrik bağlantısı, IEC 60364-1 standartları uyarınca vasıflı bir elektrikçi tarafından gerçekleştirilmelidir. Toprağa geçen akım kaçağı 30 ms boyunca 30 mA'yı aşıyorsa, bu makineye elektrik beslemesini kesen bir kaçak akım koruma şalteri veya bir topraklama arızası devre şalteri öngörülmesi önemle tavsiye edilir.

kkat. Çalıştırma aşaması SIRASINDA makine şebekede parazit oluşmasına neden olabilir.

kkat. Bir kaçak akım koruma şalterinin kullanılması, operatör için ilave bir koruma sağlar (30mA).

kkat. Fiş ile donatılmamış olan modellerde kurma, nitelikli uzman personel tarafından gerçekleştirilmelidir.

kkat. Sadece iletken kesiti uygun olan onaylı elektrik uzatma kablolarını kullanınız.

kkat. Makine denetimsiz olarak bırakıldığında daima şalteri devreden çıkarınız.

dikkat. Yüksek basınç, parçaların sekmesine neden olabilir; operatörün güvenlik altına alınmasını ve hasara uğramamasını sağlayacak tüm giysi ve koruyucu donanımlar (KKD) kullanılmalıdır.

kkat. Makine üzerinde çalışmadan önce fişi ÇEKİNİZ:

kkat. Geri tepme nedeni, tetiğe basmadan önce tabancayı sağlam şekilde KAVRAYINIZ.

kkat. Yerel su dağıtım kurumunun talimatlarına göre HAREKET EDİNİZ. IEC 60335-2-79 standardı uyarınca, sadece su besleme hortumuna EN 12729 standardına uygun nitelikte BA tipi boşaltma tesisatlı bir geri akış engelleme cihazı monte edilmiş ise, makine doğrudan doğruya kamu içme suyu dağıtım şebekesine bağlanabilir. Geri akış engelleme cihazı imalatçıya sipariş edilebilir. 94694_HW101.indb 23794694_HW101.indb 237 2021/10/18 下午5:192021/10/18 下午5:19238 Türkçe

kkat. Geri akış engelleme cihazlarından geçmiş olan su, içilmez su olarak kabul edilir.

kkat. Elektrikli komponentlerin bakımı ve/veya onarımı vasıflı personel tarafından GERÇEKLEŞTİRİLMELİDİR.

kkat. Kalan basıncı, hortumu makineden çözmeden önce BOŞALTINIZ.

kkat. Kullanmadan önce her defa ve düzenli aralıklar ile vidaların sıkılık durumlarını ve makineyi oluşturan parçalarının iyi durumda olduklarını KONTROL EDİNİZ, kırılmış veya aşınmış parçalar olup olmadığını gözden geçiriniz.

kkat. Sadece yüksek basınç hortumu / elektrik kablosu kaplama malzemeleriyle uyumlu deterjanları KULLANINIZ.

kkat. İnsanları ve hayvanları en az 15 m uzaklıkta TUTUNUZ.

kkat. Bu makine, imalatçı tarafından temin veya önemle tavsiye edilen deterjanlarla kullanılmak için tasarlanmıştır. Farklı deterjan veya kimya ürünlerinin kullanılması makine güvenliği üzerinde olumsuz etki gösterebilir.

kkat. Deterjanın deri ve özellikle gözlerle temasından sakınınız. Gözle teması halinde, temiz su ile yıkayarak durulayınız ve derhal doktor yardımına başvurunuz!

kkat. Yüksek basınçlı hortumlar, rakorlar ve bağlantı parçaları makinenin güvenliği açısından önem taşırlar. Sadece imalatçı tarafından tavsiye edilen yüksek basınç hortumları, rakorlar ve bağlantı parçalarını kullanınız.

kkat. Makinenin güvenliğini garanti etmek için sadece imalatçının orijinal yedek parçalarını veya imalatçı tarafından onaylanmış olanları kullanınız.

kkat. Bir uzatma kablosu kullanılıyorsa, soket ve soket su geçirmez konstrüksiyona ait olmalıdır.

kkat. Uygun olmayan uzatma kabloları tehlikeli olabilirler. Bir uzatma kablosunun kullanılması halinde, açık alanda kullanım için uygun olan bir tür seçiniz ve bağlantının kuru kaldığı ve zeminden uzak olduğunu kontrol ederek emin olunuz. Bu amaç doğrultusunda, prizin yerden en az 60 mm uzaklıkta olmasını sağlayacak bir kablo makarası kullanılması önemle tavsiye edilir.

kkat. Montaj, temizleme, ayarlama, bakım, depolama ve nakliye işlemlerini gerçekleştirmeden önce makineyi kapatınız ve güç besleme kaynağından fişini çıkarınız.

kkat. Makineyi açmadan önce boru temizleme kitini kırmızı işarete kadar yerine sokunuz. 94694_HW101.indb 23894694_HW101.indb 238 2021/10/18 下午5:192021/10/18 下午5:19Türkçe

GENEL BİLGİLER ŞEKİL 1 SAYFA 3

4.1 Elkitabının kullanımı

Bu elkitabı makinenin bütünleyici bir parçasıdır; gelecekte danışmak için muhafaza edilmelidir. Kurmadan/kullanmadan önce dikkatlice okuyunuz. El değiştirme durumunda, devredenin, elkitabını maki- nenin yeni sahibine teslim etme zorunluluğu bulunur.

Makine, kısmen demonte edilmiş olarak bir karton ambalajın içinde teslim edilir. Tedarik kompozisyonu şekil 1’de gösterilmiştir.

4.2.1 Birlikte teslim edilen dokümantasyon

A1 Kullanım ve bakım elkitabı A2 Güvenlik bilgileri A3 Uygunluk beyanıA4 Garanti kuralları

4.3 Ambalajların imha edilmesi

Ambalajı oluşturan malzemeler çevre kirletici değillerdir, buna rağmen malzemeler kullanıldıkları ülkenin yürürlükteki yönetmeliği uyarınca dönüştürülmeli veya bertaraf edilmelidirler.

TEKNİK BİLGİLER ŞEKİL 1 SAYFA 3

5.1 Öngörülen kullanım

Makine; taşıtların, makinelerin, su üstünde yüzen araçların, duvarcı- lık işlerinin temizlenmesi v.b. için, giderilmesi zor kirleri temiz su ve biyolojik ayrışabilen kimyasal deterjanlar ile gidermek için bireysel kullanıma yöneliktir. Taşıtların motorlarının yıkanması, sadece kirli suyun yürürlükteki kanunlar uyarınca giderilmesi halinde uygun görülmüştür. - Su giriş sıcaklığı: makine üzerinde bulunan özellikler plaka etiketine bakınız. - Su giriş basıncı: min. 0,1 MPa - max. 1 MPa. - İşleme ortamının sıcaklığı: 0°C üstünde. Makine, IEC 60335-1 ve IEC 60335-2-79 standardına uygundur.

Makine (profesyonel veya profesyonel olmayan) kullanımından sorumlu operatörü belirlemek için şekil 1'de gösterilen ikona bakınız.

5.3 Başlıca kısımlar

B2 Lans B3 Emniyet mandallı tabanca B4 Fişli elektrik kablosu (bu özelliği bulunduran modellerde) B5 Yüksek basınç hortumu B6 Deterjan haznesi (bu özelliği bulunduran modellerde) B7 Yağ doldurma kapağı (bu özelliği bulunduran modellerde) E Meme F Deterjan regülâtörü (bu özelliği bulunduran modellerde) G Basınç regülâtörü (bu özelliği bulunduran modellerde) L Su filtresi

Aksesuarlar (tedarik paketinde öngörülmüş ise - şekil 1’e bakınız)

Meme temizleme aleti Döner meme kiti

Fırça Hortum makarası Su emme kiti Jet borularını temizleme kiti Büyük yüzeyler için fırça kiti Adaptör C10 Vida takımı C11 Braketler C12 Levye C13 Deterjan kiti C14 Tekerlekler C15 Tüp gres yağı C16 Manometre C17 Adaptör

5.4 Güvenlik düzenleri

- İlk hareket mekanizması (H) İlk hareket mekanizması makinenin istenmeden tesadüfî kullanı- mını önler. Dikkat - tehlike! Emniyet vanasının ayarını kurcalamayınız veya değiştirmeyiniz. - Emniyet vanası ve/veya basınç sınırlayıcısı. Emniyet vanası, aynı zamanda bir basınç sınırlama vanasıdır. Tabanca kapatıldığı zaman vana açılır ve su, pompa emmesi aracılığı ile devridaim eder veya yere boşaltılır. - Termostatik vana (D1 bu özelliği bulunduran modellerde) Su sıcaklığı üretici tarafından öngörülen sıcaklığı aşar ise, termosta- tik vana sıcak suyu tahliye eder ve doğru sıcaklığı yeniden düzenle- yene kadar boşaltılmış olan suya eşit miktarda soğuk su emer. - Emniyet mandalı (D): istenmeden tesadüfî su jetini önler. - Termik koruma: aşırı yük halinde termik koruma makineyi durdurur.

KURMA ŞEKİL2/SAYFA 4

Dikkat - tehlike! Tüm kurma ve montaj işlemleri, makinenin elektrik şebekesi ile bağlantısı kesilmiş olarak yapılmalıdır. Montaj sırası için bakınız şekil 2.

6.2 Basınç tahliye kapaklarının montajı (bu özelliği bulunduran

modellerde) Yağ kaçaklarını önlemek amacıyla makine yağ doldurma ağızları kırmızı renkli kapaklar ile kapatılmış olarak teslim edilir; bu kırmızı kapakların, tedarik dâhilinde bulunan basınç tahliye kapakları ile değiştirilmesi gerekir.

6.3 Döner memenin montajı

(Döner meme ile donatılmış modeller için) Döner meme kiti daha yüksek bir yıkama gücü verilmesini sağlar. Döner memenin kullanımı, ayarlanabilir meme ile elde edilen basın- ca göre %25’e eşit bir basınç düşüşüne karşılık gelebilir. Her halükar- da döner memenin kullanımı, su jetinin dönme hareketi sayesinde daha yüksek yıkama gücü sağlanmasına imkân tanır.

6.4 Elektrik bağlantısı

Dikkat - tehlike! Elektrik şebekesinin, tanımlayıcı plaka etiketinde göste- rilen voltaj ve frekansa (V-Hz) uyduğunu kontrol ediniz (şekil 2).

6.4.1 Uzatma kablolarının kullanımı

Uzatma kablolarının kesiti, kablo uzunluğu ile orantılı olmalıdır; kablo ne kadar uzun olursa, kesit o kadar geniş olmalıdır. Bakınız tablo I.

Dikkat - tehlike! Sadece filtreden geçirilmiş veya temiz suyu emdirin. Su alma musluğunun debi oranı, pompanın debi oranına eş değerde olmalıdır. Makineyi mümkün olduğunca su besleme şebekesine yakın olarak yerleştiriniz.

6.5.1 Su besleme bağlantıları

6.5.2 Kamu su şebekesine bağlantı

Sadece su besleme hortumuna yürürlükteki standartlara uygun nitelikte boşaltma tesisatlı bir geri akış engelleme cihazı monte edilmiş ise, makine doğrudan doğruya kamu içme suyu dağıtım şebekesine bağlanabilir. Hortumun; en az Ø 13 mm, takviye edilmiş ve uzunluğunun 25 metreyi aşmadığını kontrol ederek emin olunuz.

6.5.3 Açık kaplardan su emme

1) Filtreli su emme hortumunu su girişine (INLET) vidalayı-

nız ve kap dibine kadar daldırınız.

2) Makinedeki havayı boşaltınız:

a) Lansı, vidalarını çözerek çıkarınız. b) Makineyi çalıştırınız ve dışarı akan suda hava kabarcıkla- rı kalmayana kadar tabancayı açık tutunuz.

3) Makineyi kapatınız ve lansı yeniden vidalayarak takınız.

Not: maksimum emme yüksekliği 0,5 m. olmalıdır. Emme hortumunun kullanımdan önce doldurulması tavsiye edilir. 94694_HW101.indb 23994694_HW101.indb 239 2021/10/18 下午5:192021/10/18 下午5:19Türkçe

7.1 Püskürtme memesinin ayarlanması (bu özelliği bulunduran

modellerde) Su jeti (E) meme ayarlanarak düzenlenir.

7.2 Deterjan dağıtımını ayarlama

Doğru basınçta deterjan vermek için memeyi (E) (bu özelliği bulun- duran modellerde) " " pozisyonuna getiriniz veya deterjan kitini (C13) (bu özelliği bulunduran modellerde) şekil bağlamında göste- rildiği gibi monte ediniz. Verilecek deterjan miktarının doz ayarını regülâtörü (F) ile yapınız (bu özelliği bulunduran modellerde).

7.3 Çalışma basıncının ayarlanması (bu özelliği bulunduran

modellerde) Çalışma basıncını değiştirmek için regülatörü (G) kullanınız. Basınç manometre (mevcut olduğunda) üzerinde belirtilir.

- İlk hareket mekanizması (H). İlk hareket mekanizmasını, aşağıda belirtilenleri yapabilmek için (ON/I) pozisyonuna getiriniz: a) motorun harekete geçirilmesi (TSS mekanizması olmayan modellerde); b) motorun işlemeye hazırlanması (TSS mekanizması ile donatılmış modellerde). İlk hareket mekanizması ikaz lambası ile donatılmış ise, bu lamba yan- malıdır. İlk hareket mekanizmasını, makinenin işlemesini durdurmak için (OFF/0) pozisyonuna getiriniz. İlk hareket mekanizması ikaz lambası ile donatılmış ise, bu lamba sön- melidir. - Su jeti kumanda kolu (I). Dikkat - tehlike! Makine, şekil 4 bağlamında belirtilmiş olduğu gibi güvenli ve sabit bir düzey üzerine yaslanmalıdır.

8.2 Harekete geçirme (bakınız şekil 4)

1) Su şebekesinin musluğunu tamamen açınız.

2) Emniyet mandalını serbest bırakınız (D).

3) Tabancayı birkaç saniye açık tuttuktan sonra ilk hareket mekaniz-

ması (ON/I) ile makineyi çalışmaya başlatınız. Dikkat - tehlike! Makineyi çalışmaya başlatmadan önce, doğru olarak su ile beslendiğini kontrol ediniz; kuruda çalışma maki- neye zarar verir; işleme sırasında havalandırma ızgaraları kapatılmamalıdır. TSS modelleri - Beslemenin otomatik olarak kesildiği TSS model- lerinde: - tabanca kapatıldığında, dinamik basınç otomatik olarak elektrikli motoru kapatır; - tabanca açıldığında, basınç düşüşü otomatik olarak motoru çalıştı- rır ve basınç çok küçük bir gecikme ile tekrar oluşur; - TSS'nin doğru işlemesi için tabanca kapama ve açma işlemleri 4÷5 saniyeden daha az bir zaman aralığında gerçekleştirilmemelidir . Makineye zarar verilmesini önlemek için makinenin kuru çalıştırılmasından kaçınılmalı ve makinenin daima uygun şekilde suyla beslendiği kontrol edilmelidir. TSS ile donatılmamış olan modellerde, su sıcaklığının artışı nedeni makineye zarar verilmesini önlemek için makine işler durumda iken su jeti 5 dakikadan daha uzun bir süre boyunca kesilmemelidir.

1) İlk hareket mekanizmasını (OFF/0) pozisyonuna getiriniz.

2) Tabancayı açınız ve boruların içindeki basıncı boşaltınız.

3) Emniyet mandalını devreye alınız (D).

8.4 Yeniden çalıştırma

1) Emniyet mandalını serbest bırakınız (D).

2) Tabancayı açınız ve boruların içindeki havayı boşaltınız.

3) İlk hareket mekanizmasını (ON/I) pozisyonuna getiriniz.

8.5 Hizmet dışına çıkarma

1) Su musluğunu kapatınız.

2) Makineden bütün su dışarı akana kadar tabancadan artık basıncı

3) Makineyi kapatınız (OFF/0).

4) Fişi prizden çıkarınız.

5) Çalışma sonunda deterjan haznesini boşaltınız ve yıkayını z.

Haznenin yıkanması için deterjan yerine temiz su kullanınız.

6) Tabancanı emniyet mandalını (D) devreye alınız.

8.6 Deterjan doldurulması ve kullanımı

Deterjan, 7.2 sayılı noktada öngörülen aksesuarlar ve yöntem- lere göre verilmelidir. Makinenin orijinal donatımında bulunandan daha uzun bir yüksek basınç hortumunun kullanılması veya yedek bir hortum uzatmasının kullanımı, hazneden (bu özelliği bulunduran modellerde) deterjan emmesini azaltabilir veya tamamen durdurabilir. Hazneyi (B6) yüksek biyolojik bozunma niteliğine sahip deterjan ile doldurunuz.

8.7 Doğru yıkama için tavsiyeler

Kuru yüzey üzerine deterjan uygulayarak kirin çözülmesini sağlayı- nız. Dikey yüzeyler üzerinde aşağıdan yukarıya doğru çalışınız. Etki göstermesi için 1÷2 dakika bekleyiniz, ancak yüzeyin kurumasına izin vermeyiniz. Aşağıdan yukarıya doğru çalışmaya başlayarak, yüksek basınçlı jeti en az 30 cm mesafeden uygulayınız. Durulama sularının yıkanmamış yüzeyler üzerine akmasından kaçınınız. Bazı durumlarda kir giderilmesi için yıkama fırçalarının mekanik işlemi gereklidir. Bazı yüzeyleri hasara uğratabileceğinden, yüksek basınç her zaman iyi bir yıkama için en iyi çözümü temsil etmez. Ayarlanabilir meme- nin iğne memesinin kullanımından ve hassas ve vernikli parça- lar üzerinde ve basınçlı komponentler (örneğin lastikler, şişirme supapları..) üzerinde döner memenin kullanımından kaçınılması tavsiye edilir. İyi bir yıkama etkisinin elde edilmesi, eşit ölçüde, su basıncına ve hacmine bağlıdır.

Bu bölümde yer almayan tüm bakım müdahaleleri bir yetkili satış ve Servis Merkezi tarafından yapılmalıdır. Dikkat - tehlike! Makine üzerinde herhangi bir müdahalede bulunma- dan önce fişi elektrik prizinden çıkartınız.

1) Lansı tabancadan sökünüz.

2) Alet ile meme deliğinden kiri çıkarınız (C1).

9.2 Filtre temizliği

Her kullanımdan önce emme filtresini (L) ve deterjan filtresini (bu özelliği bulunduran modellerde) kontrol ediniz ve gerekli olması halinde, belirtilmiş olduğu gibi temizleyiniz .

Motorun debloke edilmesi (bu özelliği bulunduran modellerde) Makinenin uzun süre kullanılmadığı durumlarda, kireç birikimleri motorun bloke olmasına neden olabilir. Motoru debloke etmek için bir alet ile motor milini döndürünüz (M).

9.4 Yağ ilave edilmesi (bu özelliği bulunduran modellerde)

Doğru seviyeyi yeniden düzenleyene kadar dolum ağzından yağ ilave ediniz. Yağ özellikleri için "Yağ özellikleri" tablosuna bakınız.

9.5 Sezon sonu depolama

Kış mevsimi için depoya kaldırma öncesinde, makineyi korozif ve zehirli olmayan donma önleyici sıvı ile çalıştırınız. Cihazı kuru ve dondan korunan bir mekânda muhafaza ediniz.

DEPOLAMA VE TAŞIMA (ŞEKİL 5)/ SAYFA 6 Aksesuarları şekil 5 bağlamında öngörüldüğü gibi depolayınız. Makineyi şekil 5 bağlamında öngörüldüğü gibi taşıyınız. 94694_HW101.indb 24094694_HW101.indb 240 2021/10/18 下午5:192021/10/18 下午5:19Türkçe

Problemler Olası nedenler Çözümler Pompa öngörülen basınca ulaşmıyor Meme aşınmış Memeyi değiştiriniz Su filtresi kirli Filtreyi temizleyiniz (L) (şekil 5) Su beslemesi yetersiz Musluğu tamamen açınız Hava emmesi Rakorları kontrol ediniz Pompada hava Makineyi kapatınız ve sürekli bir jet çıkışı oluşana kadar tabancayı çalıştırınız. Makineyi tekrar çalıştırınız. Meme doğru olarak ayarlanmamış Memeyi (E) (+) pozisyonuna getiriniz (şekil 3) Termostatik vana müdahalesi Doğru su sıcaklığının yeniden düzenlenmesini bekleyiniz Açık kaptan emme yüksekliği 0,5 m üstünde Emme yüksekliğini azaltınız Pompada ani basınç değişiklikleri mevcut Dış hazneden su emme Makineyi su şebekesine bağlayınız Girişteki su ısısı çok yüksek Sıcaklığı azaltınız Meme tıkanık Memeyi temizleyiniz (şekil 5) Emme filtresi (L) kirli Filtreyi temizleyiniz (L) (şekil 5) Motor "uğulduyor" ama çalışmaya başlamıyor Şebeke gerilimi yetersiz Şebeke geriliminin plaka etiketinde belirtilen gerilime uygunluğunu kontrol ediniz (şekil 2) Uzatmanın neden olduğu gerilim kaybı Uzatmanın özelliklerini kontrol ediniz Makinenin uzun süre stop etmesi Yetkili bir Teknik Servis Merkezine başvurunuz TTS mekanizmasında problemler Yetkili bir Teknik Servis Merkezine başvurunuz Elektrikli motor çalışmaya başlamıyor Gerilim yok Şebekedeki gerilim mevcudiyetini kontrol ediniz ve fişin doğru olarak takılmış olduğunu kontrol ediniz (*) TTS mekanizmasında problemler Yetkili bir Teknik Servis Merkezine başvurunuz Makine çok uzun süredir kullanılmıyor Makinenin arkasında bulunan delik aracılığı ile ve (M) aleti kullanarak motoru debloke ediniz (bu özelliği bulunduran modeller için) (şekil 5) Su sızıntıları Sızdırmazlık contaları aşınmış Contaları bir yetkili Teknik Servis Merkezinde değiştiriniz Serbest tahliye emniyet vanası müdahalesi Yetkili bir Teknik Servis Merkezine başvurunuz Gürültü Su sıcaklığı çok yüksek Sıcaklığı azaltınız (teknik verilere bakınız) Yağ sızıntıları Sızdırmazlık contaları aşınmış Yetkili bir Teknik Servis Merkezine başvurunuz Sadece TTS için: tabanca kapalı olmasına rağmen makine çalışmaya başlıyor Yüksek basınç sistemi veya pompa devresinde su sızdırma hatası Yetkili bir Teknik Servis Merkezine başvurunuz Sadece TSS versiyonları için: taban- ca tetiği çekildiğinde, su çıkmıyor (besleme hortumu takılı olarak) Meme tıkanık Memeyi temizleyiniz (şekil 5) Deterjan emmiyor Ayarlanabilir meme pozisyonu yüksek basınçta Memeyi (E) " " pozisyonuna getiriniz (şekil 3) Deterjan aşırı yoğun Su ile seyreltiniz Yüksek basınç hortum uzatmaları kullanımı Orijinal hortumu yeniden düzenleyiniz Deterjan devresi kabuk bağlamış veya tıkanmış Temiz su ile durulayınız ve olası tıkanıklıları gideriniz. Problemin devam etmesi halinde, yetkili bir Teknik Servis Merkezine danışınız. Termostatik vanadan su dışarı çıkıyor Meme içindeki su sıcaklığı veri plaka etiketinde belirti- len maksimum değeri aştı. Makine işler durumda olarak su jetini 5 dakikadan daha uzun bir süre boyunca kesmeyiniz. (*) İşleme sırasında motor durur ve yeniden harekete geçmez ise, ilk harekete geçirme işlemini tekrarlamadan önce 2-3 dakika bekleyiniz (Termik koruma atması). Problemin birden çok defa tekrarlaması halinde, Teknik Servis Hizmetine başvurunuz.

94694_HW101.indb 24194694_HW101.indb 241 2021/10/18 下午5:192021/10/18 下午5:19Makita Corporation - JapanMODEL SERI NUMARASI TR CE uygunluk beyannamesi Avrupa Ülkeleri için sadece Makita Europe N.V. Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM aağıdaki Makita makinesinin (makinelerinin): Makinenin adı: Yüksek basınçlı yıkama makinesi Model No. HW101 Emilen güç 1,3 kW aağıdaki Avrupa direktierine uygun olduğunu (olduklarını): 2006/42/EC, 2014/35/EU, 2011/65/EU, 2015/863/EU, 2012/19/EU, 2014/30/EU, 2000/14/EC ve aağı daki yönetmeliklere veya standartlatırılmı aağıdaki belgelere uygun olarak üretilmi olduğunu (olduklarını) beyan ederiz: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 60335-2-79:2012, EN 55014-1:2017, EN 55014-2:2015, EN IEC 61000-3-2:2019,

EN 61000-3-3:2013+A1:2019, EN IEC 63000:2018

Teknik dokümantasyon, Avrupa’da bulunan yetkili temsilcimiz nezdinde muhafaza edilir: Makita Europe N.V., Jan-Baptist Vinkstraat 2 , 3070, Belgium 2000/14/EC direkti çerçevesinde talep edilen uygunluk değerlendirme prosedürü Ek V esaslarına uygun olarak gerçekletirilmitir Ölçülen ses basınç seviyesi LPA: 87,1 dB (A); (K=3 dB(A)) Garanti edilen ses gücü seviyesi LWA: 90 dB (A); (K=3 dB(A))

Maksimum besleme basıncı MPa

Maksimum basınçta tabancanın geri tepme gücü

Sınıf F Motor Koruması

IPX5 Gerilim V/Hz 230/50 İzin verilen maksimum ebeke empedansı

Akustik basınç seviyesi K = 3 dB(A) :
