KÄYTTÖOHJE HW101 MAKITA

C8 Suure pinna puhastusharja komp.

C17 Adapter

C9 Adapter

5.4 Ohutusseadised

-Käiviti(H)

Täitke paak (B6) hästi biolaguneva puhastusainega.

8.7 Soovitatav puhastustoiming

9.2 Filtri puhastamine

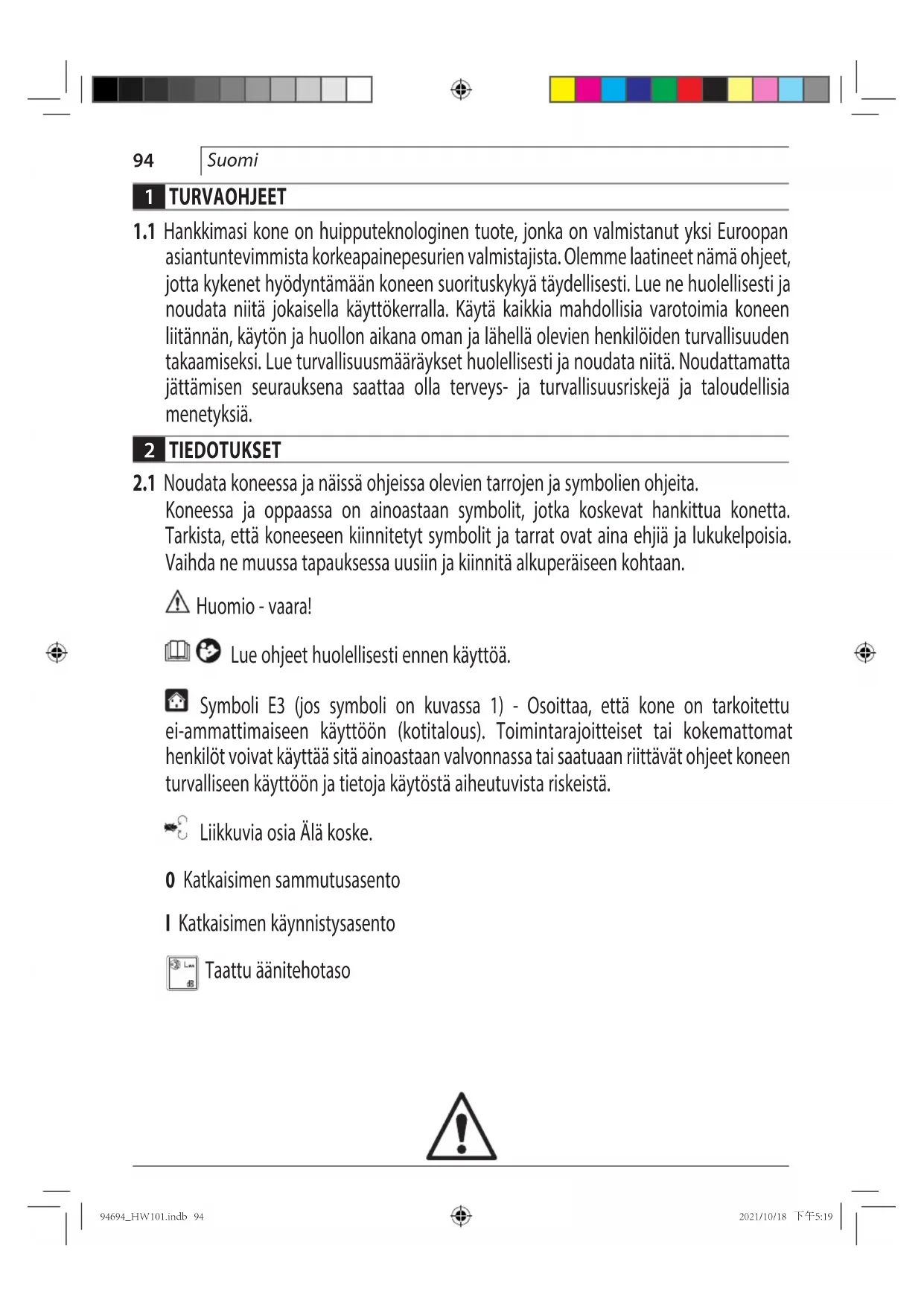

1.1 Hankkimasi kone on huipputeknologinen tuote, jonka on valmistanut yksi Euroopan asiantuntevimmista korkeapainepesurien valmistajista. Olemme laatineet nämä ohjeet, jotta kykenet hyödyntämään koneen suorituskykyä täydellisesti. Lue ne huolellisesti ja noudata niitä jokaisella käyttökerralla. Käytä kaikkia mahdollisia varotoimia koneen liitännän, käytön ja huollon aikana oman ja lähellä olevien henkilöiden turvallisuuden takaamiseksi. Lue turvallisuusmääräykset huolellisesti ja noudata niitä. Noudattamatta jättämisen seurauksena saattaa olla terveys- ja turvallisuusriskejä ja taloudellisia menetyksiä.

2 TIEDOTUKSET

2.1 Noudata koneessa ja näissä ohjeissa olevien tarrojen ja symbolien ohjeita. Koneessa ja oppaassa on ainoastaan symbolit, jotka koskevat hankittua konetta. Tarkista, että koneeseen kiinnitetyt symbolit ja tarrat ovat aina ehjiä ja lukukelpoisia. Vaihda ne muussa tapauksessa uusiin ja kiinnitä alkuperäiseen kohtaan.

Huomio - vaara!

Lue ohjeet huolellisesti ennen käyttöä.

Symboli E3 (jos symboli on kuvassa 1) - Osoittaa, että kone on tarkoitettu ei-ammattimaiseen käyttöön (kotitalous). Toimintarajoitteiset tai kokemattomat henkilöt voivat käyttää sitä ainoastaan valvonnassa tai saatuaan riittävät ohjeet koneen turvalliseen käyttöön ja tietoja käytöstä aiheutuvista riskeistä.

Liikkuvia osia Älä koske.

0 Katkaisimen sammutusasento

I Katkaisimen käynnistysasento

Taattu äänitehotaso

Suomi

Kielto, joka varoittaa käyttäjää, että kansalliset määräykset saattavat kieltää koneen liitännän juomavesiverkkoon.

Varoitusmerkki, joka varoittaa käyttäjää suuntaamasta vesisuihkua ihmisiä, eläimiä, sähkölaitteita tai konetta kohti.

Tämän koneen eristysluokka on II. Se tarkoittaa, että kone on varustettu vahvistetulla tai kaksoiseristyksellä (ainoastaan jos symboli on koneessa).

CE Tämä kone on soveltuvien eurooppalaisten direktiivien mukainen.

Symboli E1 - Osoittaa, että konetta ei saa hävittää kotitalousjätteiden seassa. Se voidaan palauttaa jälleenmyyjälle hankittaessa uusi kone. Koneen sähkö- ja elektroniikkaosia ei tule käyttää uudelleen sopimattomiin tarkoituksiin, sillä ne sisältävät terveydelle haitallisia aineita.

Koskee vain EU-maita

Käytetyillä sähkö- ja elektroniikkalaitteilla voi olla negatiivisia ympäristö- ja terveysvaikutuksia niissä käytettyjen haitallisten osien takia.

Älä hävitä sähkö- ja elektroniikkalaitteita kotitalousjätteen mukana!

Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin ja sen perusteella laadittujen kansallisten lakien mukaan käytetyt sähkö- ja elektroniikkalaitteet on kierrätettävä toimittamalla ne erilliseen, ympäristönsuojelusäädösten mukaisesti toimivaan kierrätyspisteeseen.

Tämä on ilmaistu laitteessa olevalla ylivedetyn roska-astian symbolilla.

Käytä kuulosuojaimia.

Käytä kasvonsuojainta.

Käytä hengityssuojaimia.

Käytä suojakäsineitä.

Käytä turvajalkineita.

Käytä suojavaatetusta.

Suomi

3 TURVALLISUUSMÄÄRÄYKSET/MUUT VAARAT

3.1 VAROITUKSIA: KIELLETYT TOIMENPITEET

3.1.1 Huomio. ÄLÄ anna lasten käyttää konetta ja valvo, etteivät he leiki sillä.
3.1.2 Huomio. Paineistetut suihkut saattavat väärin käytettyinä olla vaarallisia.
3.1.3 Huomio. ÄLÄ käytä koneessa syttyviä, myrkyllisiä tai ominaisuuksiltaan koneen toiminnalle yhteensopimattomia nesteitä. Koneen käyttö on kiellettyä potentiaalisesti syttyvässä tai räjähdysvaarallisessa tilassa.
3.1.4 Huomio. RÄJÄHDYSVAARA ÄLÄ ruiskuta syttyviä nesteitä.
3.1.5 Huomio. ÄLÄ suuntaa vesisuihkua ihmisiä tai eläimiä kohti.
3.1.6 Huomio. ÄLÄ suuntaa vesisuihkua konetta, jännitteisiä osia tai muita sähkölaitteita kohti.
3.1.7 Huomio. ÄLÄ käytä konetta, jos sen toimintasäteellä on henkilöitä, joilla ei ole yllään suojavaatteita.
3.1.8 Huomio. ÄLÄ suuntaa suihkua itseäsi tai muita ihmisiä kohti puhdistaaksesi vaatteita tai jalkineita.
3.1.9 Huomio. ÄLÄ käytä konetta ulkona sateella.
3.1.10 Huomio. Koneen käyttö on KIELLETTYÄ lapsilta ja henkilöiltä, jotka eivät tunne sen käyttöä tai jotka eivät ole lukeneet sen ohjeita huolellisesti.
3.1.11 Huomio. ÄLÄ koske pistotulppaa ja/tai pistorasiaa märillä käsillä.
3.1.12 Huomio. ÄLÄ käytä konetta, jos sen sähköjohto on vaurioitunut. Jos sähköjohto vaurioituu, sen saa vaihtaa ainoastaan valmistaja, valtuutettu huoltopalvelu tai ammattihenkilö, jotta vaaratilanteet vältetään.
3.1.13 Huomio. ÄLÄ käytä konetta, jos sähköjohto tai tärkeät osat (esim. suojalaitteet, korkeapaineletkut ja pesupistooli) ovat vaurioituneet.
3.1.14 Huomio. ÄLÄ lukitse pesupistoolin vipua toiminta-asentoon.
3.1.15 Huomio. Tarkista, että koneessa on konekilpi. Ilmoita jälleenmyyjälle, jos se puuttuu. Ellei koneessa ole konekilpeä, sitä El saa käyttää. Sen ominaisuuksia ei tunneta ja se saattaa olla vaarallinen.
3.1.16 Huomio. ÄLÄ käsittele tai muuta säätöventtiilin ja suojalaitteiden kalibrointia.
3.1.17 Huomio. ÄLÄ muuta suuttimen suihkun alkuperäistä halkaisijaa.
3.1.18 Huomio. ÄLÄ siirrä konetta SÄHKÖJOHDOSTA vetämällä.
3.1.19 Huomio. Älä aja ajoneuvolla korkeapaineletkun päältä.

Suomi

3.1.20 Huomio. ÄLÄ siirrä konetta korkeapaineletkusta vetämällä.
3.1.21 Huomio. Renkaisiin, täyttöventtiileihin tai muihin paineistettuihin osiin kohdistettu korkeapainesuihku on potentiaalisesti vaarallinen. Älä käytä pyörivää suutinta. Suihkuta joka tapauksessa vähintään 30 cm:n etäisyydeltä puhdistuksen aikana.
3.1.22 Huomio. Älä käytä ei-alkuperäisiä tai eri mallille tarkoitettuja varusteita. Älä muuta konetta; muutokset mitätöivät vaatimustenmukaisuusvakuutuksen ja vapauttavat valmistajan siviili- ja rikosoikeudellisesta vastuusta.

3.2 VAROITUKSIA: SUORITETTAVAT TOIMENPITEET

3.2.1 Huomio. Kaikki sähköä johtavat osat TULEE SUOJATA vesisuihkulta.
3.2.2 Huomio. Ammattitaitoisen sähköasentajan tulee suorittaa sähköliitäntä standardin IEC 60364-1 mukaan. Asenna vikavirtakytkin, joka katkaisee koneen sähkön maavuotovirran ollessa yli 30 mA 30 ms ajan, tai maadoituspiirin valvontalaite.
3.2.3 Huomio. KÄYNNISTYSVAIHEESSA kone saattaa aiheuttaa verkkohäiriöitä.
3.2.4 Huomio. Vikavirtakytkimen asennus antaa lisäsuojaa henkilöille (30 mA).
3.2.5 Huomio. Ellei mallissa ole pistotulppaa, sen saa asentaa ainoastaan ammattitaitoinen henkilö.
3.2.6 Huomio. Käytä ainoastaan valtuutettuja jatkojohtoja, joiden poikkipinta-ala on asianmukainen.
3.2.7 Huomio. Kytke katkaisin aina pois jättäessäsi koneen ilman valvontaa.
3.2.8

Huomio. Korkeapaine saattaa aiheuttaa osien kimpoamisen. Käytä asianmukaisia suojavaatteita ja henkilönsuojaimia (PPE).

3.2.9 Huomio. IRROTA pistotulppa ennen koneeseen suoritettavia toimenpiteitä.
3.2.10 Huomio. PIDÄ pesupistoolista tukevasti kiinni vivusta vetäessäsi rekyylin vuoksi.
3.2.11 Huomio. NOUDATA paikallisen vesilaitoksen määräyksiä. Standardin IEC 60335-2-79 mukaan kone voidaan liittää suoraan julkiseen juomavesiverkkoon ainoastaan, jos tulovesiletkuun on asennettu standardin EN 12729 mukainen BA-tyypin tyhjentävä takaisinvirtauksen estolaite. Takaisinvirtauksen estolaite voidaan tilata valmistajalta.
3.2.12 Huomio. Takaisinvirtauksen estolaitteeseen virrannut vesi ei sovellu juomavedeksi.
3.2.13 Huomio. AINOASTAAN ammattihenkilö saa huoltaa ja/tai korjata sähköisiä osia.
3.2.14 Huomio. PURA jäännöspaine ennen kuin irrotat letkun koneesta.

98

Suomi

3.2.15 Huomio. TARKISTA ruuvien kireys ja koneen osien käyttökunto ennen jokaista käyttöä ja määrääjoin. Varmista, ettei koneessa ole rikkoutuneita tai kuluneita osia.
3.2.16 Huomio. KÄYTÄ ainoastaan korkeapaineletkun / sähköjohdon pinnoitusmateriaaleille sopivia pesuaineita.
3.2.17 Huomio. PIDÄ ihmiset ja eläimet vähintään 15 m:n etäisyydellä.
3.2.18 Huomio. Kone on suunniteltu käyttöön valmistajan toimittamilla tai suosittelemilla pesuaineilla. Niistä poikkeavien pesuaineiden tai kemikaalien käyttö saattaa heikentää sen turvallisuutta.
3.2.19 Huomio. Vältä pesuaineen joutumista iholle ja ennen kaikkea silmiin! Jos sitä joutuu silmiin, huuhdo puhtaalla vedellä ja hakeudu välittömästi lääkäriin!
3.2.20 Huomio. Korkeapaineletkut, liitokset ja liitoskappaleet ovat koneen turvallisuuden kannalta tärkeitä osia. Käytä ainoastaan valmistajan suosittelemia korkeapaineletkuja, liitoksia ja liitoskappaleita.
3.2.21 Huomio. Käytä ainoastaan valmistajan toimittamia tai hyväksymiä alkuperäisiä varaosia, jotta koneen käyttö on turvallista.
3.2.22 Huomio. Jos käytetään jatkojohtoa, pistokkeen ja pistorasian rakenteen on oltava vesitiivis.
3.2.23 Huomio. Sopimattomat jatkojohdot saattavat olla vaarallisia. Jos käytät jatkojohtoa, valitse ulkokäyttöön sopiva tyyppi ja varmista, että liitäntä pysyy kuivana ja etäällä maasta. Käytä johtokelaa, joka pitää pistorasian vähintään 60 mm:n korkeudella maasta.
3.2.24 Huomio. Sammuta kone ja katkaise sen sähkö ennen asennusta, puhdistusta, säätöä, huoltoa, varastointia ja kuljetusta.
3.2.25 Huomio. Työnnä putken puhdistusyksikkö punaiseen merkkiin asti ennen koneen käynnistystä.

Suomi

99

4 YLEISET OHJEET (KUVA 1)/SIVU 3

4.1 Käyttöoppaan käyttö

Tämä opas kuuluu tärkeänä osana koneen varusteisiin. Säilytä se huo- lellisesti tulevaa käyttöä varten. Lue se huolellisesti ennen asennusta ja käyttöä. Luovuta opas uudelle omistajalle, jos myyt painepesurin.

4.2 Toimitus

Kone toimitetaan osittain purettuna pahvilaatikossa.

Pakkauksen sisältö on esitelty kuvassa 1.

4.2.1 Ohessa toimitetut asiakirjat

A1Käyttö-jahuolto-opas

A2 Turvaohjeet

A3 Vaatimustenmukaisuusvakuutus

A4 Takuusäännöt

4.3 Pakkausten hävitys

Pakkauksen materiaalit ovat ympäristöystävällisiä. Kierrätä tai hävitä ne käyttömaassa voimassa olevien määräysten mukaan.

Painepesuri on tarkoitettu yksityiseen ajoneuvojen, koneiden, veneiden, rakennusten jne. pesuun irrottamaan pinttynyt lika puhtaalla vedellä ja biologisesti hajoavilla kemiallisilla pesuaineilla. Ajoneuvojen moottorien pesu on sallittua ainoastaan, jos likainen vesi hävitetään voimassa olevien standardien mukaan.

-Vedentulolämpötila:katso koneessa olevaa konekilpeä.

-Vedentulopaine:min. 0,1 MPa - maks. 1 MPa.

- Ympäröivä lämpötila toiminnan aikana: yli 0 °C.

Kone on standardien IEC 60335-1 ja IEC 60335-2-79 mukainen.

5.2 Käyttäjä

Koneen käyttäjä on osoitettu kuvan 1 symbolilla (ammattimainen tai ei-ammattimainen).

5.3 Pääosat

B2 Tehosuutin

B3 Turvakatkaisimella varustettu pesupistooli

B4 Sähköjohto ja pistotulppa (mallista riippuen)

B5 Korkeapaineletku

B6 Pesuainesäiliö (mallista riippuen)

B7 Öljytulppa (mallista riippuen)

E Suutin

F Pesuaineen säädin (mallista riippuen)

G Paineensäädin (mallista riippuen)

L Vedensuodatin

5.3.1 Varusteet (jos sisältyvät pakkaukseen - katso kuva 1)

C1 Suuttimen puhdistustyökalu

C10 Ruuvit

C2 Pyörivä suutin

C11 Seinätelineet

C3 Kahva

C12 Vipu

C4 Harja

C13 Pesuaineyksikkö

C5 Letkukela

C14 Pyörät

C6 Vedentuloyksikkö

C15 Määrdetuub

C7 Putkien puhdistusyksikkö

C16 Painemittarissa

C8 Harjayksikkö suurille pinnoille

C17 Sovitin

C9 Sovitin

5.4 Suojalaitteet

-Käynnistyskatkaisin(H)

Käynnistyskatkaisin estää koneen tahattoman käytön.

Huomio - vaara!

Älä käsittele tai muuta varoventtiilin kalibrointia.

-Varo-ja/taipaineenrajoitusventtiili.

Varoventtiili toimii myös paineenrajoitusventtiilinä. Kun pesupistooli suljetaan, venttiili avautuu ja vesi kiertää uudelleen pumpun vedentulopuolelta tai venttiili poistaa veden maahan.

-Termostaattiventtiili(D1 mallista riippuen)

Jos veden lämpötila ylittää valmistajan ilmoittaman lämpötilan, termostaattiventtiili poistaa kuuman veden ja ottaa poistettua

vesimäärää vastaavan määrän kylmää vettä, kunnes lämpötila palautuu asianmukaiseksi.

-Turvakatkaisin(D): estää veden tahattoman suihkuamisen.

- Lämpökatkaisin: pysäyttää koneen, jos se ylikuormittuu.

6 ASENNUS (KUVA 2)/SIVU 4

6.1 Kokoonpano

Huomio - vaara!

Kaikki asennus- ja kokoonpanotoimenpiteet tulee taa koneen virta katkaistuna.

Katso kokoonpanojärjestys kuvasta 2.

6.2 Ilmaustulppien asennus (mallista riippuen)

Jotta öljyvuodot vältetään, kone toimitetaan öljyn täyttöaukot sul-jettuina punaisilla tulpilla. Vaihda ne toimitettuihin ilmaustulppiin.

6.3 Pyörivän suuttimen asennus

(Mallit, joihin asennettu)

Pyörivä suutin lisää pesutehoa.

Käytettäessä pyörivää suutinta paine saattaa laskea 25 % säädettävällä suuttimella saatuun paineeseen nähden. Sen käyttö kuitenkin lisää pesutehoa vesisuihkun pyörivän liikkeen ansiosta.

6.4 Sähkökytkentä

Huomio - vaara!

Tarkista, että verkkojännite ja -taajuus vastaavat ilvessä annettuja arvoja (V/Hz) (kuva 2).

6.4.1 Jatkojohtojen käyttö

Jatkojohdon johtimien poikkipinta-alan tulee olla verrannollinen sen pituuteen; mitä pidempi jatkojohto, sitä suurempi poikkipinta-ala. Katso taulukkoa I.

6.5 Vesiliitäntä

Huomio - vaara!

Painepesuria saa käyttää ainoastaan suodatetulla tai alla vedellä. Vesihanan virtaaman tulee olla pumpun man mukainen.

Sijoita kone mahdollisimman lähelle vesiliitäntää.

6.5.1 Liitäntäaukot

■ Suodattimella varustettu tulovesiliitin (INLET)

6.5.2 Liitäntä julkiseen vesijohtoverkkoon

Kone voidaan liittää suoraan julkiseen juomavesiverkkoon ainoastaan, jos tulovesiletkuun on asennettu voimassa olevien standardien mukainen tyhjentävä takaisinvirtauksen estolaite. Varmista, että letkun halkaisija on vähintään 13 mm ja pituus alle 25 m ja että se on vahvistettu.

6.5.3 Veden imu avoimista astioista

1) Ruuvaa suodattimella varustettu imuletku tulovesiliittimeen (INLET) ja upota se astian pohjalle.

2) Ilmaakone:

a) Irrotatehosuutin.

b) Käynnistä kone ja avaa pesupistoolia, kunnes ulostulevassa vedessä ei ole enää ilmakuplia.

3) Sammuta kone ja ruuvaa tehosuutin takaisin.

Huomautus: maksimi-imukorkeus on 0,5 m. Pyri täyttämään imuletku ennen käyttöä.

7 SÄÄDÖT (KUVA 3)/SIVU 5

7.1 Suuttimen säätö (mallista riippuen)

Säädä vesisuihkua säädettävästä suuttimesta (E).

7.2 Pesuaineen syötön säätö

Jotta pesuainetta syötetään oikealla paineella, aseta suutin (E) (mallista riippuen) -asentoon tai asenna pesuaineyksikkö (C13) (mallista riippuen) kuten kuvassa.

Säädä pesuaineen määrä säätimestä (F) (mallista riippuen).

7.3 Käyttöpaineen säätö (mallista riippuen)

Säädä käyttöpaine säätimellä (G). Paine näkyy painemittarissa (jos asennettu).

100

Suomi

8 KÄYTTÖ (KUVA 4)/SIVU 5

8.1 Ohjauslaitteet

-Käynnistyskatkaisin(H)

Aseta käynnistyskatkaisin (ON/l)-asentoon:

a) käynnistääksesi moottorin (malleissa, joissa ei ole TSS-laitetta)

b) asettaaksesi moottorin toimintatilaan (TSS-laitteella varustetuissa malleissa).

Jos käynnistyskatkaisimessa on merkkivalo, sen tulee syttyä.

Aseta käynnistyskatkaisin (OFF/0)-asentoon pysäyttääksesi koneen.

Jos käynnistyskatkaisimessa on merkkivalo, sen tulee sammua.

Vesisuihkun ohjausvipu (II)

Huomio - vaara!

Konetta tulee käyttää tasaisella ja tukevalla tasolla, kuva 4.

8.2 Käynnistys (kuva 4)

1) Avaa vesihana kokonaan.
2) Vapauta turvakatkaisin (D).
3) Pidä pesupistooli auki muutaman sekunnin ajan ja käynnistä kone katkaisimella (ON/I).

Huomio - vaara!

Varmista ennen koneen käynnistystä, että se saa asianmukaisesti; kuivakäyttö vaurioittaa konetta. Älä tuuletusritilöitä toiminnan aikana.

TSS-mallit - TSS-malleissa, joissa on automaattinen syötön kes-keytys:

• suljettaessa pesupistooli dynaaminen paine sammuttaa automaattisesti sähkömoottorin
• avattaessa pesupistooli paineen laskeminen käynnistää sähkö-moottorin automaattisesti ja paine palautuu huomaamattoman pienellä viiveellä
• TSS-laitteen moitteettoman toiminnan kannalta on tärkeää, että pesupistoolin sulkemista ja aukaisua eisuoriteta alle 4–5 sekunnin kuluessa.

Vältä kuivakäyttöä, ettei kone vaurioidu. Varmista, että kone saa jatkuvasti vettä.

Älä katkaise vesisuihkua yli 5 minuutiksi toiminnan aikana, ettei kone vaurioidu lämpötilan kasvun seurauksena (malleissa, joissa ei ole TSS-laitetta).

8.3 Pysäytys

1) Aseta käynnistyskatkaisin (OFF/0)-asentoon.
2) Avaa pesupistooli ja poista paine putkista.
3) Kytke turvakatkaisin (D).

8.4 Uudelleenkäynnistys

1) Vapauta turvakatkaisin (D).
2) Avaa pesupistooli ja anna ilman poistua putkista.
3) Aseta käynnistyskatkaisin (ON/l)-asentoon.

8.5 Säilytys

1) Suljevesihana.
2) Pura jäännöspainetta pesupistoolista, kunnes kaikki vesi poistuu koneesta.
3) Sammuta kone (OFF/0).
4) Poista pistotulppa pistorasiasta.
5) Tyhjennä ja pese pesuainesäiliö työskentelyn jälkeen. Käytä säiliön pesuun puhdasta vettä, älä pesuainetta.
6) Aseta pesupistoolin turvakatkaisin (D).

8.6 Pesuaineen täyttö ja käyttö

Pesuaine tulee syöttää kohdassa 7.2 selostetuilla varusteilla ja tavoilla.

Jos käytät koneen ohessa toimitettua alkuperäistä letkua pidempää korkeapaineletkua tai jatkoletkua, pesuaineen tulo saattaa vähentyä tai loppua kokonaan säiliöstä (mallista riippuen).

Täytä säiliö (B6) biologisestierittäin hajoavalla pesuaineella.

8.7 Suositeltava pesutapa

Liuota lika levittämällä kuivalle pinnalle pesuainetta. Työskentele pystysuorilla pinnoilla alhaalta lyöspäin. Anna pesuaineen vaikuttaa 1–2 minuuttia, mutta älä päästä pintaa kuivaksi. Suihkuta korkeapainesuihkulla vähintään 30 cm:n etäisyydeltä ja työskentele alhaalta lyöspäin. Vältä veden leviämistä pesemättömälle pinnalle.

Joissakin tapauksissa lika joudutaan poistamaan mekaanisesti pesuharjoilla.

Korkeapaine ei aina ole paras tapa saada hyviä pesutuloksia, sillä se saattaa vaurioittaa joitakin pintoja. Vältä säädettävän suuttimen neulasuihkuin ja pyörivän suuttimen käyttöä aroilla ja maalatuilla pinnoilla ja paineistetuissa osissa (esim. renkaat, täyttöventtiilit jne.). Hyvä pesutulos riippuu yhtä lailla paineesta kuin vesimäärästä.

Kaikki huoltotoimenpiteet, joita ei ole selostettu tässä luvussa, tulee suorittaa valtuutetussa huoltopalvelussa.

Huomio - vaara!

Irrota pistotulppa pistorasiasta ennen minkään seen suoritettavan huoltotyön aloittamista.

9.1 Suuttimen puhdistus

1) Irrota tehosuutin pesupistoolista.
2) Poista kaikki lika suuttimen reiästä työkalulla (C1).

9.2 Suodattimen puhdistus

Tarkista tulovesi- (L) ja pesuainesuodatin (mallista riippuen) ennen jokaista käyttöä ja puhdista tarvittaessa ohjeiden mukaan.

9.3 Moottorin vapautus (mallista riippuen)

Jos painepesuri on pitkään käyttämättömänä, kalkkikerääntymät saattavat lukita moottorin. Vapauta moottori kääntämällä moottorin akselia työkalulla (M).

9.4 Öljyn täydennys (mallista riippuen)

Täydennä öljyä täyttöaukosta, kunnes saavutat oikean tason.

Katso öljyn ominaisuudet Öljyn ominaisuudet -taulukosta.

9.5 Varastointi

Käytä koneessa syövyttämätöntä ja myrkytöntä jäätymisenestoainetta ennen talvisäilytystä.

Säilytä konetta kuivassa paikassa ja suojaa se jäätymiseltä.

10 VARASTOINTI JA KULJETUS (KUVA 5)/SIVU 6

Varastoi varusteet kuvan 5 mukaisesti.

Kuljeta konetta kuvan 5 mukaisesti.

Suomi

101

11 VIANETSINTÄ

Vika Mahdollinen syy Korjaus
Pumppu ei tuota määriteltyä painetta.	Suutin kulunut. Vaihda suutin.
	Vedensuodatin likainen. Puhdista suodatin (L) (kuva 5).
	Veden tulopaine liian alhainen. Avaa vesihana kokonaan.
	Ilmaa pääsee järjestelmään. Tarkista liitokset.
	Pumpussa ilmaa.	Sammuta kone ja käytä pesupistoolia, kunnes vesi suih- kuaa ulos tasaisesti. Käynnistä painepesuri uudelleen.
	Säädettävä suutin väärässä asennossa. Aseta suutin (E) (+)-asentoon (kuva 3).
	Termostaattiventtiilin laukeaminen	Odota, että veden lämpötila palautuu oikeaksi.
	Imukorkeus avoimesta astiasta yli 0,5 m.	Vähennä imukorkeutta.
Pumpun paine vaihtelee.	Vettä tulee ulkopuolisesta säiliöstä. Kytke kone vesijoht overkkoon.
	Veden tulolämpötila liian korkea. Laske veden lämpötilaa.
	Suutin on tukossa. Puhdista suutin (kuva 5).
	Likainen tulovesisuodatin (L)	Puhdista suodatin (L) (kuva 5).
Moottori hurisee, mutta ei käynnisty.	Verkkojännite ei ole riittävä.	Tarkista, että verkkojännite vastaa konekilven jännitettä (kuva 2).
	Jännitteen lasku johtuu jatkojohdosta. Tarkista jatkojoh don mitat.
	Koneen pitkä käyttötauko Ota yhteyttä lähimpään huoltopalveluun.
	TSS-laite viallinen. Ota yhteyttä lähimpään huoltopalveluun.
Sähkömoottori ei käynnisty.	Sähkövirta puuttuu.	Tarkista, että pistotulppa on kunnolla pistorasiassa ja että siihen tulee virtaa (*).
	TSS-laite viallinen. Ota yhteyttä lähimpään huoltopalveluun.
	Koneen pitkä käyttötauko	Vapauta moottori asettamalla työkalu (M) sen takaosassa olevaan reikään (mallista riippuen) (kuva 5).
Vesivuoto	Tiivisteet ovat kuluneet.	Vaihda tiivisteet huoltopalvelussa.
	Paineen suoraan purkavan varoventtiilin laukeaminen	Ota yhteyttä lähimpään huoltopalveluun.
Lilallinen käyttöääni.	Veden lämpötila liian korkea.	Laske veden lämpötilaa (ks. teknisiä tietoja).
Öljyvuoto	Tiivisteet ovat kuluneet.	Ota yhteyttä lähimpään huoltopalveluun.
Ainoastaan TSS-mallit: kone käynnistyy, vaikka pesupistooli on kiinni.	Viallinen tiiviste korkeapainepuolella tai veden kierrossa.	Ota yhteyttä lähimpään huoltopalveluun.
Ainoastaan TSS-mallit: pesupistoo- lin vipua vedettäessä vettä ei tule ulos (kun tulovesiletku on asetettu paikoilleen).	Suutin on tukossa. Puhdista suutin (kuva 5).
Ei ota pesuainetta.	Säädettävä suutin on korkeapaineasennossa.	Aseta suutin (E) -asentoon (kuva 3).
	Pesuaine on liian sakeaa.	Laimenna vedellä.
	Käytössä on korkeapaineletkun jatkoletku.	Käytä alkuperäistä letkua.
	Pesuainekierrossa on sakkaa tai kaventumia.	Huuhtele puhtaalla vedellä ja korjaa kaventumat. Jos vika toistuu, ota yhteyttä valtuutettuun huoltopalveluun.
Termostaattiventtiilistä valuu vettä.	Suuttimen sisällä olevan veden lämpötila on ylittänyt konekilvessä ilmoitetun enimmäisarvon.	Älä katkaise vesisuihkua yli 5 minuutiksi toiminnan aikana.

(*) Jos moottori sammuu toiminnan aikana eikä käynnisty uudelleen, odota 2–3 minuuttia ennen uutta käynnistystä (lämpökatkaisimen laukeaminen). Jos vika toistuu useita kertoja, ota yhteyttä lähimpään huoltopalveluun.

MALLI SARJANUMERO XXXXXXXXX S/NXXXXXXXXX HARE N XXXXX XXX V XX Hz kW xx IP XS XXX L/min xx bar Max xxx bar max xx°C ( x MPa ) (Max xx MPa ) IP N Max : xx bar (x MPa ) Lwa XX Distributed by xxx@xxxxxxxxxxxxxxxxxxxxxxxx

Tekniset tiedot (FI)	Mittayksikkö	HW101
Kapasiteetti	L/min	6
Paine	MPa	6,5
Maksimipaine	MPa	10
Teho	kW	1,3
Syöttölämpötila	°C	50
Maksimisyöttöpaine	MPa	1
Pesupistoolin työntövoima maksimipaineella	N	9,1
Moottorin eristys	-	F-luokka
Moottorin suojaus	-	IPX5
Jännite	V/Hz	230/50
Suurin sallittu verkkovastus	Ω	-
Äänenpaine K = 3 dB(A): L_tx (EN 60704-1) L_vx (EN 60704-1)	dB (A) 75,6dB (A) 90
Laitteen tärinäK = 1,5 m/s2:	m/s2	<2,5
Paino	kg	5,5

MALLI SARJANUMERO

Thakita S/N.xxxxxxxxxx HWX XXX xxx V xx Hz kW x.x IP X5 xxx l/h xx bar Max xxx bar max xx°C (x Mpa) (Max xx Mpa) P IN Max xx bar (x Mpa) LWA XX dB CE Makita Corporation - Japan

FI CE-standardienmukaisuustodistus

Vain Euroopan maissa

Makita Europe N.V. Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUMvakuutamme että seuraava(t) Makita-kone(et):

Koneen nimike Korkeapainepesuri

Mallinro

HW101

Tehonkulutus 1,3 kW

on(ovat) seuraavien EY-direktiivien mukainen(mukaisia):

2006/42/EC, 2014/35/EU, 2011/65/EU, 2015/863/EU, 2012/19/EU, 2014/30/EU, 2000/14/EC

ja valmistettu seuraavien standardien tai standardoitujen asiakirjojen mukaan:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,

EN 60335-2-79:2012,

EN 55014-1:2017, EN 55014-2:2015, EN IEC 61000-3-2:2019,

EN 61000-3-3:2013+A1:2019, EN IEC 63000:2018

Teknisiä asiakirjoja säilyttää valtuutettu edustajamme Euroopassa:

Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070, Belgium

Direktiivissä 2000/14/EC vaadittu standardienmukaisuuden arviointimenetelmä on toteutettu liitteen V mukaan.

Mitattu äänenpainetaso L _PA : 87,1 dB (A); (K=3 dB(A))

Taattu äänenpainetaso L_WA : 90 dB (A); (K=3 dB(A))

01.12.2020

1. hyumma
