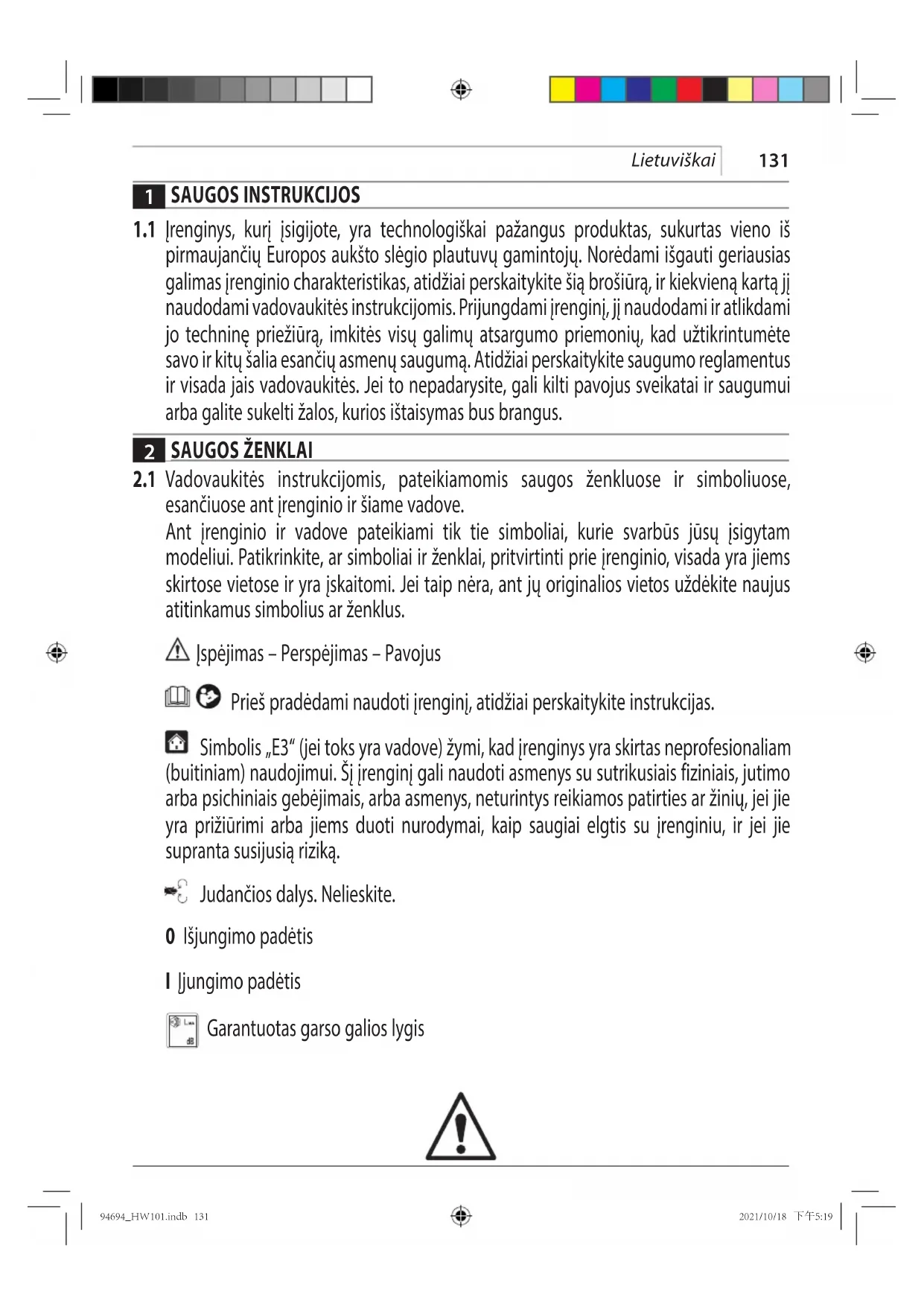

NAUDOJIMO INSTRUKCIJA HW101 MAKITA
1.1 Irenginys, kurj jsigijote, yra technologiškai pažangus produktas, sukurtas vieno iš pirmaujančių Europos aukšto slėgio plautuvų gamintojų. Norėdami išgauti geriausias galimas jrenginio charakteristikas, atidžiai perskaitykite šią brošiūrą, ir kiekvieną kartą jį naudodami vadovaukitės instrukcijomis. Prijungdami jrenginį, jį naudodami ir atlikdami jo techninę priežiūrą, imkitės visų galimų atsargumo priemonių, kad užtikrintumėte savo ir kitų šalia esančių asmenų saugumą. Atidžiai perskaitykite saugumo reglamentus ir visada jais vadovaukitės. Jei to nepadarysite, gali kilti pavojus sveikatai ir saugumui arba galite sukelti žalos, kurios ištaisymas bus brangus.
2 SAUGOS ŽENKLAI
2.1 Vadovaukitės instrukcijomis, pateikiamomis saugos ženkluose ir simboliuose, esančiuose ant įrenginio ir šiame vadove.
Ant jrenginio ir vadove pateikiami tik tie simboliai, kurie svarbūs jūsų įsigytam modeliui. Patikrinkite, ar simboliai ir ženklai, pritvirtinti prie jrenginio, visada yra jiems skirtose vietose ir yra įskaitomi. Jei taip nėra, ant jų originalios vietos uždėkite naujus atitinkamus simbolius ar ženklus.
⚠️ Íspėjimas – Perspėjimas – Pavojus
Prieš pradėdami naudoti įrenginį, atidžiai perskaitykite instrukcijas.
Simbolis „E3“ (jei toks yra vadove) žymi, kad įrenginys yra skirtas neprofesionaliam (buitiniam) naudojimui. Šį įrenginį gali naudoti asmenys su sutrikusiais fiziniais, jutimo arba psichiniais gebėjimais, arba asmenys, neturintys reikiamos patirties ar žinių, jei jie yra prižiūrimi arba jiems duoti nurodymai, kaip saugiai elgtis su įrenginiu, ir jei jie supranta susijusią riziką.
→ Judančios dalys. Nelieskite.
0 lšjungimo padėtis
I Jungimo padètis
Garantuotas garso galios lygis
132
Lietuviškai
Draudimo ženklas, informuojantis naudotojus, kad vietos teisės aktai gali drausti prijungti produktą prie geriamojo vandens tiekimo sistemos.
Pavojaus ženklas, įspėjantis naudotojus, kad negalima nukreipti vandens srovės į žmones, gyvūnus, elektros įrangą arba patį produktą.
☐ Šio produkto izoliacija priskiriama II klasei. Tai reiškia, kad jis turi sustiprintą arba dvigubą izoliaciją (tik jei simbolis yra ant įrenginio).
CE Produktas atitinka susijusias Europos direktyvas.
Simbolis „E1“ žymi, kad įrenginio negalima šalinti kaip buitinių atliekų. Jis gali būti perduotas platintojui įsigyjant naują įrenginį. Įrenginio elektrinės ir elektroninės detalės negali būti pakartotinai panaudojamos netinkamais tikslais, nes jose yra medžiagų, keliančių pavojų sveikatai.
Taikoma tik ES šalims
Kadangi įrangoje yra pavojingu komponentų, panaudota elektrinė ir elektroninė įranga gali turėti neigiamo poveikio aplinkai ir žmonių sveikatai.
Nešalinkite elektros ir elektroninių prietaisų kartu su buitinėmis atliekomis!
Pagal Europos direktyvą dėl elektros ir elektroninės įrangos atliekų ir jos pritaikymą nacionaliniams įstatymams, panaudota elektros ir elektroninė įranga turi būti surenkama atskirai ir pristatoma į atskirą buitinių atliekų surinkimo punktą, kuris veikia pagal aplinkos apsaugos taisykles.
Tai rodo perbrauktas konteinerio ant ratukų simbolis, pateiktas ant įrangos.
Užsidėti ausines.
Užsidėti apsauginę kaukę.
Naudoti kvėpavimo takų apsaugą.
Mūvėti apsaugines pirštines.
Avèti apsauginę avalynę.
3.1.1 ĮSPĖJIMAS. NELEISKITE vaikams naudoti įrenginio. Prižiūrėkite, kad jie nežaistų su juo.
3.1.2 ĮSPĖJIMAS. Aukšto slėgio purkštuvai gali būti pavojingi, jei bus naudojami netinkamai.
3.1.3 JSPĖJIMAS. NENAUDOKITE jrenginio su degiais arba toksiškais skysčiais ar produktais, kurie nesuderinami su tinkamu jrenginio veikimu. Draudžiama naudoti jrenginį galimai degioje arba sprogioje aplinkoje.
3.1.4 ĮSPĖJIMAS. SPROGIMO PAVOJUS. NENAUDOKITE įrenginio degiems skysčiams purkšti.
3.1.5 ĮSPĖJIMAS. NENUKREIPKITE vandens srovės į žmones arba gyvūnus.
3.1.6 ĮSPĖJIMAS. NENUKREIPKITE vandens srovės į patį agregatą, elektrines dalis ar kitą elektrinę įrangą.
3.1.7 ISPÉJIMAS. NENAUDOKITE jrenginio, jei jo veikimo diapazone yra žmoniu, išskyrus atvejus, kai jie dèvi apsauginius drabužius.
3.1.8 ISPÉJIMAS. NENUKREIPKITE purkštuvo i save arba kitus, kad nuplautumėte drabužius ar avalynę.
3.1.9 ISPÉJIMAS. NENAUDOKITE jrenginio lauke, jei lyja.
3.1.10 ISPÉJIMAS. NELEISKITE vaikams, nekompetentingiems asmenims arba asmenims, kurie neperskaitė ir nesuprato instrukciju, naudoti jrenginio.
3.1.11 ĮSPĖJIMAS. NELIESKITE kištuko ir (arba) lizdo šlapiomis rankomis.
3.1.12 ĮSPĖJIMAS. NENAUDOKITE įrenginio, jei pažeistas elektros laidas. Siekiant išvengti pavojaus saugumui, jei elektros laidas pažeistas, jį gali pakeisti gamintojas, jo įgaliotas techninės priežiūros centras arba atitinkamai kvalifikuoti asmenys.
3.1.13 ISPÉJIMAS. NENAUDOKITE jrenginio, jei pažeistas maitinimo laidas arba svarbios dalys, pvz., saugumo prietaisai, aukšto slėgio žarnos arba pistoletas.
3.1.14 ISPÉJIMAS. SAUGOKITE, kad gaidukas neužstrigtų darbinėje padėtyje.
3.1.15 JSPÈJIMAS. Patikrinkite, ar duomenų plokštelė pritvirtinta prie įrenginio. Jei ne, praneškite apie tai platintojui. įrenginiai be plokštelių NEGALI būti naudojami, nes jų negalima identifikuoti ir jie yra galimai pavojingi.
3.1.16 ISPÉJIMAS. NEKEISKITE ir nereguliuokite saugos vožtuvo arba kitų saugos prietaisų nustatymų.
3.1.17 [SPÉJIMAS. NEKEISKITE originalaus purkštuvo galvutės antgalio skersmens.
3.1.18 ISPÉJIMAS. NEJUDINKITE jrenginio traukdami jì už ELEKTRINIO LAIDO.
134
Lietuviškai
3.1.19 ISPÉJIMAS. SAUGOKITE, kad transporto priemonès nepervažiuotų per aukšto slėgio žarną.
3.1.20 ISPĖJIMAS. NEJUDINKITE įrenginio traukdami jį už aukšto slėgio žarnos.
3.1.21 ĮSPĖJIMAS. Kai aukšto slėgio purkštukas nukreipiamas į padangas, padangų ventilius ar kitus slėginius komponentus, jis gali sukelti pavojų. Nenaudokite sukamojo antgalio rinkinio ir, kai plaunate, visada išlaikykite mažiausiai 30 cm atstumą.
3.1.22 JSPÉJIMAS. Draudžiama naudoti neoriginalius priedus arba kitas atsargines dalis, kurios nėra skirtos susijusiam modeliui. Draudžiama atlikti bet kokias jrenginio modifikacijas. Visos modifikacijos panaikins atitikties deklaraciją ir atleis gamintoją nuo bet kokios civilinės ar baudžiamosios atsakomybės.
3.2 REKOMENDUOJAMI SU SAUGUMU SUSIJE VEIKSMAI
3.2.1 JSPĖJIMAS. Visi elektriniai laidininkai TURI BŪTI APSAUGOTI nuo vandens srovės.
3.2.2 ĮSPĖJIMAS. Elektros tiekimą gali prijungti tik kvalifikuotas elektrikas pagal IEC 60364-1 reikalavimus. Taip pat turi būti jrengtas nuotėkio srovės prietaisas, kuris atjungia elektros tiekimą, jei nuotėkio srovė i žemę viršija 30 mA 30 ms, arba prietaisas, kuris, esant jžeminimo gedimui, nutrauks srovės tekėjimą.
3.2.3 ĮSPĖJIMAS. KAI JRENGINYS PALEIDŽIAMAS, gali būti girdimas tinklo triukšmas.
3.2.4 JSPÉJIMAS. Naudotojui suteikiama papildoma apsauga (30 mA), jei naudojamas liekamosios srovės pertraukiklis.
3.2.5 ĮSPĖJIMAS. Modelius, kurie tiekiami be kištuko, gali įrengti tik kvalifikuotas personalas.
3.2.6 JSPÉJIMAS. Naudokite tik patvirtintus tinkamo laidininko skerspjūvio elektrinius ilgintuvus.
3.2.7 JSPÉJIMAS. Visada išjunkite jungiklj, kai paliekate jrenginį be priežiūros.
3.2.8
İSPĖJIMAS. Dėl aukšto slėgio dalys gali atšokti: dėvėkite apsauginius drabužius (AAP) ir įrangą, užtikrinančią naudotojo saugumą.
3.2.9 ISPÈJIMAS. Prieš pradèdami darbą su jrenginiu, IŠTRAUKITE kištuką.
3.2.10 ISPÉJIMAS. Prieš nuspausdami gaiduką, pistoletą tvirtai PAIMKITE i ranką, kad išvengtumėte atatrankos.
3.2.11 ISPÉJIMAS. VADOVAUKITÉS vietos vandens tiekimo instituciju reglamentais. Pagal IEC 60335-2-79, jrenginys gali būti prijungtas prie geriamojo vandens tiekimo, jei tiekimo žarna yra jrengta su apsauginiu atbuliniu vožtuvu su nutekėjimo jrenginiu, atitinkančiu BA tipą pagal EN 12729. Apsauginį atbulinį vožtuvą galima užsisakyti iš gamintojo.
Lietuviškai
3.2.12 [SPÉJIMAS. Vanduo, kuris pratekéjo per apsauginj atbulinj vožtuva, negali būti geriamas.
3.2.13 ISPÉJIMAS. Elektrinių komponentų techninę priežiūrą ir (arba) remontą PRIVALO atlikti kvalifikuotas personalas.
3.2.14 ISPÈJIMAS. Prieš atjungdami žarną nuo jrenginio, NULEISKITE likusį slėgį.
3.2.15 ISPÉJIMAS. Prieš kiekvieną naudojimą ir reguliariais intervalais PATIKRINKITE, ar varžtai visiškai užveržti ir ar nėra nusidėvėjusių arba sulūžusių dalių.
3.2.16 ISPĖJIMAS. NAUDOKITE TIK tokius ploviklius, kurie nesukels aukšto slėgio žarnos / elektros laido dangos medžiagų korozijos.
3.2.17 [SPÈJIMAS. ]SITIKINKITE, kad visi žmonės arba gyvūnai yra mažiausiai 16 jardu (15 m) atstumu.
3.2.18 ĮSPĖJIMAS. Šis įrenginys skirtas naudoti su gamintojo tiekiamu arba rekomenduojamu plovikliu. Kitų ploviklių arba cheminių medžiagų naudojimas gali turėti neigiamos įtakos įrenginio saugumui.
3.2.19 ISPÉJIMAS. Saugokite, kad skalbiklio nepatektu ant odos, ir ypač – i akis! Jei ploviklio pateko i akis, plaukite jas dideliu kiekiu vandens ir nedelsdami kreipkitės i gydytoja!
3.2.20 ISPÈJIMAS. Aukšto slėgio žarnos, jungiamosios detalės ir jungtys yra svarbios įrenginio saugumui. Naudokite tik gamintojo rekomenduojamas žarnas, jungiamąsias detales ir jungtis.
3.2.21 [SPÉJIMAS. Siekdami garantuoti jrenginio saugumą, naudokite tik originalias gamintojo dalis arba kitas dalis, kurios yra jo patvirtintos.
3.2.22 ISPËJIMAS. Jei naudojamas ilginamasis laidas, kištukas ir kištukinis lizdas turi būti sandarios konstrukcijos.
3.2.23 ISPÈJIMAS. Netinkami ilgintuvai gali kelti pavojų. Jei naudojamas ilgintuvas, jis turi būti tinkamas naudoti lauke, jungtis turi būti laikoma sausa ir pakelta nuo žemės. Jei naudojama maitinimo laido rite, labai rekomenduojama, kad lizdas būtų mažiausiai 60 mm virš žemės.
3.2.24 JSPÉJIMAS. Prieš surinkdami, valydami, reguliuodami, atlikdami techninę priežiūrą, saugodami ir gabendami jrenginį, išjunkite jį ir atjunkite nuo maitinimo.
3.2.25 ISPÉJIMAS. Prieš jjungdami jrengini, vamzdinio purkštuvo agregatą jkiškite iki raudonos žymos.
136
Lietuviškai
4 BENDROJI INFORMACIJA (1 PAV. / 3 PSL.)
4.1 Vadovo naudojimas
Vadovas yra integrali jrenginio dalis. Jj reiktų išsaugoti, kad būtų galima bet kada dar kartą perskaityti. Prieš pradėdami jrengti / naudoti jrenginį, atidžiai perskaitykite šį vadovą. Jei jrenginys parduodamas, pardavėjas turi perduoti šį vadovą naujam savininkui kartu su jrenginių.
4.2 Pristatymas
Irenginys pristatomas iš dalies surinktas kartotinėje dėžėje. Pristatymo pakuotė pavaizduota 1 pav.
4.2.1 Kartu su jrenginiu pristatomi dokumentai
A1 Naudojimo ir techninės priežiūros vadovas
A2 Saugumo instrukcijos
A3 Atitikties deklaracija
A4 Garantijos dokumentai
4.3 Pakuotės šalinimas
Medžiagos, iš kurių pagaminta pakuotė, neteršia aplinkos, tačiau vis tiek turi būti perdirbtos ir šalinamos pagal susijusius teisės aktus, galiojančius šalyje, kurioje naudojamas įrenginys.
5 TECHNINÉ INFORMACIJA (1 PAV. / 3 PSL.)
5.1 Paskirtis
Šis individualiam naudojimui skirtas jrenginys buvo sukurtas plauti transporto priemones, mašinas, valtis, mūro konstrukcijas ir t. t. Naudodamas švarų vandenį ir biologiškai skaidžius cheminius ploviklius, jis pašalina sunkiai nuvalomus nešvarumus.
Transporto priemonių varikliai gali būti plaunami, jei nešvarus vanduo gali būti pašalintas pagal galiojančius teisės aktus.
– Ileidžiamo vandens temperatūra: žr. duomenų plokštelę ant jrenginio.
– Ileidžiamo vandens slėgis: mažiausiai – 0,1 MPa, daugiausiai –1 MPa.
- Darbinė aplinkos temperatura: daugiau nei 0 °C.
Šis įrenginys atitinka IEC 60335-1 ir EC 60335-2-79 standartus.
5.2 Naudotojas
1 pav. pavaizduotas simbolis nurodo, kas yra numatytasis jrenginio naudotojas (ar jrenginys skirtas profesionaliam, ar neprofesionaliam naudojimui).
5.3 Pagrindiniai komponentai
B2 Kotas
B3 Pistoletas su saugikliu
B4 Elektrinis laidas su kištuku (modeliuose su šia funkcija)
B5 Aukšto slėgio žarna
B6 Ploviklio bakas (modeliuose su šia funkcija)
B7 Alyvos dangtelis (modeliuose su šia funkcija)
E Antgalis
F Ploviklio kiekio reguliatorius (modeliuose su šia funkcija)
G Slėgio reguliatorius (modeliuose su šia funkcija)
L Vandens filtras
5.3.1 Priedai (jei pristatomi jrenginio pakuotėje, žr. 1 pav.)
C1 Antgalio valymo įrankis
C9 Adapteris
C2 Sukamojo antgalio agregatas
C10 Csavarok
C3 Rankena
C11 Laikytuvas
C4 Šepetys
C12 Svirtis
C5 Žarnos rité
C13 Ploviklių rinkinys
C6 Vandens įsiurbimo agregatas
C14 Ratukams
C7 Vamzdinio purkštuvo agregatas
C15 Tepalo vamzdelio
C8 Didelio paviršiaus valymo
C16 Slègio matuoklio
šepecių rinkinys
C17 Adapteris
5.4 Saugos prietaisai
- Paleidiklis (H)
Paleidiklis apsaugo nuo netyčinio jrenginio naudojimo.
Įspėjimas – pavojus!
Nekeiskite ir nereguliuokite apsauginio vožtuvo tymo.
-
Apsauginis vožtuvas ir (arba) slėgio ribojimo vožtuvas.
Apsauginis vožtuvas taip pat yra ir slėgio ribojimo vožtuvas. Kai atleidžiamas pistoleto gaidukas, vožtuvas atsidaro ir vanduo pradeda tekėti per siurblio ileidimo sistemą arba išleidžiamas ant žemės. -
Termostato vožtuvas (D1, jei yra) Jei vandens temperatūra viršija gamintojo nurodytą temperatūrą, termostato vožtuvas išleidžia karštą vandenį ir įsiurbia tiek šalto vandens, kiek išleido karšto, tol, kol atkuriama tinkama temperatūra.
- Saugiklis (D): apsaugo nuo netyčinio vandens purškimo.
- Perkrovos saugiklis: sustabdo jrenginio veikimą esant perkrovai.
6 IRENGIMAS (2 PAV. / 4 PSL.)
6.1 Surinkimas
Įspėjimas – pavojus!
Visi jrengimo ir surinkimo darbai turi būti atliekami, kai
nys atjungtas nuo maitinimo.
Surinkimo seka pateikta 2 pav.
6.2 Slėgio nuleidimo dangtelio montavimas (modeliuose su šia funkcija)
Siekiant išvengti alyvos nuotėkio, įrenginys pristatomas su alyvos įsiurbimo įrenginiais, užsandarintais raudonais dangteliais, kurie turi būti pakeisti kartu pristatomais slėgio nuleidimo dangteliais.
6.3 Sukamojo antgalio montavimas
(modeliuose su šia funkcija)
Sukamasis antgalis padeda išgauti didesnę plovimo galią.
Kai naudojamas sukamasis antgalis, palyginti su slėgiu, kurį galima išgauti naudojant reguliuojamajį antgalį, slėgis gali sumažėti 25 %. Tačiau dėl vandens purkštuvo sukimosi sukamasis antgalis išgauna didesnę plovimo galią.
6.4 Elektros prijungimas
Įspėjimas – pavojus!
P atikrinkite, ar elektros tinklo įtampa ir dažnis (V ir Hz) atitinka įtampą ir dažnį, nurodytą duomenų plokštelėje (2 pav.).
6.4.1 Ilgintuvu naudojimas
Ilgintuvo skerspjūvis turėtų būti proporcingas jo ilgiui: kuo ilgesnis laidas, tuo didesnis turėtų būti skerspjūvis. Žr. 1 lentelę.
6.5 Vandens tiekimo prijungimas
Įspėjimas – pavojus!
I jrenginj turetų būti tiekiamas tik švarus arba filtruotas vanduo. Vandens jleidimo čiaupo srautas turetų būti lygus siurblio srautui.
Įrenginį pastatykite kiek įmanoma arčiau vandens tiekimo sistemos.
6.5.1 Prijungimo taškai
● Vandens išleidimas (OUTLET)
■ Vandens jleidimas naudojant filtrą (INLET)
6.5.2 Prijungimas prie vandens tiekimo sistemos
lrenginys gali būti prijungtas prie geriamojo vandens tiekimo sistemos tik tuo atveju, jei tiekimo žarna yra jrengta su apsauginiu albuliniu vožtuvu, kaip numatyta galiojančiuose teisės aktuose. Išitikinkite, kad žarna yra mažiausiai 13 mm skersmens, sustiprinta ir ne ilgesnė nei 25 m.
6.5.3 Vandens siurbimas iš atvirų talpy
1) Prisukite jleidimo žarną ir filtrą prie vandens jleidimo angos, kitą jos galą įmerkite į talpos dugną.
2) Iš jrenginio pašalinkite orą:
a)išsukitekota;
b) paleiskite jrenginj ir laikykite pistoletą atidarytą tol, kol ištekančio vandens sraute nebebus matyti oro burbuliukų.
3) Išjunkite jrenginj ir jsukite atgal kotą.
Pastaba. Maksimalus jsiurbimo aukštis yra 0,5 m. Prieš naudojant jrenginj, jsiurbimo žarna turėtų būti pripildyta.
7 REGULIAVIMAS (3 PAV. / 5 PSL.)
7.1 Purškimo antgalio reguliavimas (modeliuose su šia funkcija) Reguliuojant antgalj, valdomas vandens srautas (E).
Lietuviškai
7.2 Ploviklio reguliavimas
Kad ploviklis būtų reikiamo slėgio, antgalį (E) (jei yra) nustatykite ties „” arba, kaip pavaizduota, uždėkite ploviklio agregatą (C13) (jei galima).
Naudojamo ploviklio kiekis reguliuojamas naudojant reguliatorių (F).
7.3 Darbinio slégio reguliavimas (modeliuose su šia funkcija) Reguliatorius (G) naudojamas darbiniam slégiui reguliuoti. Slégis pavaizduotas ant slégio matuoklio (jei yra).
8 INFORMACIJA APIE JRENGINIO NAUDOJIMA (4 PAV. / 5 PSL.)
8.1 Valdikliai
-Paleidiklis(H).
Nustatykite paleidiklio jungiklj ties padėtimi ON/I, kad:
a) paleistumète motorą (modeliuose be TSS prietaiso);
b) paruoštumėte paleisti motorą (modeliuose su TSS prietaisu).
Jei paleidiklis turi pagalbinę lemputę, ji turėtų įsijungti.
Norėdami sustabdyti įrenginį, paleidiklio jungiklį nustatykite ties padėtimi OFF/0.
Jei paleidiklis turi pagalbinę lemputę, ji turėtų išsijungti.
– Vandens purkštuvo valdiklio svirtis (I).
Įspėjimas – pavojus!
Kol prietaisas veikia, jis turėtų būti padėtas ant tvirto ir aus paviršiaus ir taip, kaip pavaizduota 4 pav.
8.2 Paleidimas (žr. 4 pav.)
1) Visiškai atsukite vandens tiekimo čiaupą.
2) Atlaisvinkite saugiklj (D).
3) Kelioms sekundëms nuspauskite pistoleto gaiduką ir, naudodami paleidiklj, paleiskite jrenginį (ON/I).
Įspėjimas – pavojus!
Prieš paleisdami i rengini, patikrinkite, ar jis tinkamai vandenji. Jei i rengini naudojate be vandens, galite jiisti. Kol prietaisas veikia, neuždenkite vědinimo groteliu. modeliai – TSS modeliuose su automatine srauto išjungimo sis-
- kai pistoleto gaidukas atleidžiamas, dinaminis slėgis automatiš-kai išjungia motorą;
- kai pistoleto gaidukas nuspaudžiamas, automatinis slėgio kritimas paleidžia motorą, o slėgis po neilgo uždelsimo atkuriamas;
- jei TSS veikia tinkamai, visi pistoleto gaiduko atleidimo ir nuspaudimo veiksmai turi būti atliekami rečiausiai kas 4–5 sekundes.
Kad būtų išvengta žalos įrenginiui, jis negali veikti be vandens; visada patikrinkite, ar vanduo tiekiamas tinkamai.
Jei naudojami modeliai be TSS, kad būtų išvengta žalos įrenginiui, atsiradusios dėl vandens temperatūros padidėjimo, daugiau kaip 5 minutes neišjunkite vandens purkštuvo, kol įrenginys veikia.
8.3 Sustabdymas
1) Paleidiklj nustatykite ties padėtimi OFF/0.
2) Nuspauskite pistoleto gaiduką ir išleiskite vamzdelių viduje likusį slėgį.
3) Nustatykite saugiklj (D).
8.4 Pakartotinis paleidimas
1) Atleiskite saugiklj (D).
2) Nuspauskite pistoleto gaiduką ir išleiskite vamzdeliuose likusį orą.
3) Nustatykite paleidiklj ties padėtimi ON/I.
8.5 Saugojimas
1) Išjunkite vandens tiekimo čiaupą.
2) Išleiskite visą likusį slėgį iš pistoleto tol, kol iš įrenginio bus paša-lintas visas vanduo.
3) Išjunkitejrenginį (OFF/0).
4) Ištraukitekištuką iš lizdo.
5) Kiekvieną kartą baigdami darba, ištuštinkite ir išplaukite ploviklio baką. Plaudami baką, vietoje ploviklio naudokite švarų vandenį.
6) Nustatykite pistoleto saugiklj (D).
8.6 Ploviklio papildymas ir naudojimas
Ploviklis turi būti tiekiamas naudojant 7.2 punkte nurodytus priedus ir procedūras.
Jei naudojama aukšto slėgio žarna yra ilgesnė nei žarna, kuri buvo iš pradžių pristatyta su įrenginiu, arba jei naudojamas žarnos ilgin-tuvas, tai gali sumažinti ploviklio įsiurbimą arba iš viso jį nutraukti. Baką (B6) pripildykite itin biologiškai skaidaus ploviklio.
8.7 Rekomenduojama valymo procedūra
Ploviklio ir vandenio mišinį purkškite ant sauso paviršiaus ir taip tirpdykite nešvarumus.
Jei dirbate su vertikaliais paviršiais, darbą pradėkite nuo paviršiaus apačios. Palikite ploviklj 1–2 minutėms, tačiau nelaukite, kol paviršius nudžius. Pradėję nuo apačios, naudokite aukšto slėgio purkštuvą mažiausiai 30 cm atstumu. Saugokite, kad skalavimo vanduo nepatektų ant nenuplautų paviršių.
Kartais gali prireikti šveisti šepečiu tam tikras vietas, kad nešvarumai būtų pašalinti.
Aukšto slėgio naudojimas ne visada garantuoja geriausius valymo rezultatus, nes jis gali pažeisti paviršius. Smulkiausias reguliuojamojo antgalio purkštuvo nustatymas arba sukamasis antgalis neturėtų būti naudojamas plauti trapioms arba dažytoms dalims arba slėginiams komponentams (pvz., padangoms, pripūtimo vožtuvams ir t. t.).
Valymo efektyvumas vienodai priklauso tiek nuo slėgio, tiek nuo panaudojamo vandens tūrio.
9 TECHNINÉ PRIEŽIŪRA (5 PAV. / 6 PSL.)
Techninės priežiūros veiksmus, kurie neaptarti šiame skyriuje, gali atlikti tik įgaliotas pardavimo ir techninės priežiūros centras.
Įspėjimas – pavojus!
Prieš atlikdami darbus su įrenginiu, visada ištraukite ką iš maitinimo lizdo.
9.1 Antgalio valymas
1) Nuo antgalio atjunkite kotą.
2) Naudodami įrankį (C1), pašalinkite nešvarumus iš antgalio angos.
9.2 Filtro valymas
Kiekvieną kartą prieš naudodami jrenginį, patikrinkite jleidimo filtrą (L) ir ploviklio filtrą (jei yra), ir, jei reikia, išvalykite juos vadovaudamiesi instrukcijomis.
9.3 Motoro užsikirtimo šalinimas (modeliuose su šia funkcija)
Jei jrenginys bus ilgai nenaudojamas, kalkių nuosėdos gali trikdyti motoro darbą. Norėdami išvalyti motorą, naudodami įrankį (M), pasukite veleną.
9.4 Alyvos papildymas (modeliuose su šia funkcija)
Siekdami palaikyti tinkamą alyvos lygį, papildykite alyvą per įleidimo įrenginio angą.
Daugiau informacijos apie alyvos charakteristikas žr. lentelėje „techniniai duomenys“.
9.5 Saugojimas pasibaigus sezonui
Prieš saugodami jrenginj žiemai, paleiskite jj su korozijos nesukeliančiu, netoksišku antifrizu.
Irenginį padėkite sausoje vietoje, apsaugotoje nuo šalnos.
10 SAUGOJIMAS IR GABENIMAS (5 PAV. / 6 PSL.)
Priedus saugokite taip, kaip pavaizduota 5 pav.
Mašiną gabenkite taip, kaip pavaizduota 5 pav.
138
Lietuviškai
11 TRIKČIŲ ŠALINIMAS
| Problema Galimos prižastys Priemonė | ||
| Siurblys nepasiekia darbinio slėgio | Nusidėvėjęs antgalis | Pakeiskite antgalį |
| Užsikimšęs vandens filtras | Išvalykite filtrą (L) (5 pav.) | |
| Nepakankamas vandens tiekimas Visiškai atsukite vandens ĉiaupą | ||
| Į sistemą įsiurbiamas vanduo | Patikrinkite jungiamųjų žarnos detalių sandarumą | |
| Į siurblį pateko oro | Išjunkite įrenginį ir spauskite bei atlaisvinkite pistoleto gaiduką tol, kol vanduo pradės tekėti pastoviu srautu. Vėl įjunkite įrenginį | |
| Reguliujamasis antgalis netinkamoje padėtyje | Nustatykite antgalį (E) ties (+) nustatymu (3 pav.) | |
| Jungtas termostato vožtuvas | Palaukite, kol bus pasiekta tinkama vandens temperatūra | |
| Vanduo siurbiamas iš atviros talpos, kuri yra aukščiau nei 0,5 m | Sumažinkite įsiurbimo aukštį | |
| Staiga pradėjus naudoti, krinta siurblio slėgis | Vanduo siurbiamas iš išorinio bako | Prijunkite įrenginį prie vandens tiekimo tinklo |
| Įleidžiamas vanduo per karštas Sumažinkite temperatūrą | ||
| Užsikimšęs antgalis | Išvalykite antgalį (5 pav.) | |
| Užsikimšęs įleidimo filtras (L) | Išvalykite filtrą (L) (5 pav.) | |
| Girdimas motoro garsas, bet jis nepasileidžia | Per žema elektros tiekimo įtampa | Patikrinkite, ar tinklo maitinimo tiekimo linijos įtampa yra tokia pati, kokia nurodyta įrenginio duomenų plokštelėje (2 pav.) |
| Įtampos kritimas dėl ilgintuvo naudojimo | Patikrinkite ilgintuvo charakteristikas | |
| Įrenginys ilgą laiką nebuvo naudotas | Susisiekite su artimiausiu įgaliotu techninės priežiūros centru | |
| Problemos su TSS prietaisu | Susisiekite su artimiausiu įgaliotu techninės priežiūros centru | |
| Motoras nepasileidžia | Nėra maitinimo | Patikrinkite, ar kištukas tvirtai laikosi lizde ir ar tiekiama tinklo įtampa (*) |
| Problemos su TSS prietaisu | Susisiekite su artimiausiu įgaliotu techninės priežiūros centru | |
| Įrenginys ilgą laiką nebuvo naudotas | Naudodami įrankį (M), pašalinkite motoro trikdžius per įrenginio gale esančią angą (modeliuose su šia funkcija) (5 pav.) | |
| Vandens nuotėkis | Nusidėvėję sandarikliai | Pasirūpinkite, kad sandariklius pakeistų artimiausias įgaliotas techninės priežiūros centras |
| Jungtas ir išleidžiamas apsauginis vožtuvas | Susisiekite su įgaliotu techninės priežiūros centru | |
| Įrenginys skleidžia triukšmą | Vanduo per karštas | Sumažinkite temperatūrą (žr. techninius duomenis) |
| Alyvos nuotėkis | Nusidėvėję sandarikliai | Susisiekite su artimiausiu įgaliotu techninės priežiūros centru |
| Tik TSS versijoms: įrenginys pasileidžia net atleidus pistoleto gaiduką | Aukšto slėgio sistema arba siurblio grandinė nėra nepralaidi vandeniiui | Susisiekite su artimiausiu įgaliotu techninės priežiūros centru |
| Tik TSS versijoms: nuspaudus pistoleto gaiduką, netiekiamas vanduo (kai tiekimo žarna prijungta) | Užsikimšęs antgalis | Išvalykite antgalį (5 pav.) |
| Nejsiurbiama ploviklio | Reguliujamajam antgalui parinktas aukšto slėgio nusta-tymas | Nustatykite antgalį (E) ties, ■“ nustatymu (3 pav.) |
| Ploviklis per tirštas | Praskieskite vandeniu | |
| Naudojamas aukšto slėgio žarnos ilgintuvas | Sumontuokite originalią žarną | |
| Nuosėdos arba klūtys ploviklio grandinėje | Praskalaukite švariu vandeniu ir pašalinkite klūtis. Jei problema išlieka, susisiekite su įgaliotu techninės priežiūros centru | |
| Iš termostato vožtuvo teka vanduo | Vandens temperatūra antgalio viduje viršija maksimalią nominaliają vertę, nurodytą duomenų plokštelėje | Kai įrenginys veikia, nesustabdykite vandens purkštuvo daugiau negu 5 minutėms vienu kartu |
(*) Jei motoras sustoja ir pakartotinai nepasileidžia veikimo metu, prieš kartodami paleidimo procedūrą palaukite 2–3 minutes (buvo jungtas perkrovos saugiklis).
Jei problema pasikartoja, susisiekite su artimiausiu įgaliotu techninės priežiūros centru.
MODELIS SERIJOS NUMERIS
| Padavimas | L/min | 6 |
| Slėgis | MPa | 6,5 |
| Maksimalus slėgis | MPa | 10 |
| Maitinimas | kW | 1,3 |
| Jeinančio vandens T° | °C | 50 |
| Maksimalus jeinančio vandens slėgis | MPa | 1 |
| Pistoleto stūmos jėga iki maksimalaus slėgio | N | 9,1 |
| Variklio izoliacija | - | F klasės |
| Variklio apsauga | - | IPX5 |
| Itampa | V/Hz | 230/50 |
| Didžiausia leistina tinklo varža | Ω | - |
| Garso lygisK = 3 dB(A): L_IN (EN 60704-1) L_VO (EN 60704-1) | dB (A) 75,6dB (A) 90 | |
| Jrenginio vibravimasK = 1,5 m/s2: | m/s2 | <2,5 |
| Svoris | kg | 5,5 |
MODELIS SERIJOS NUMERIS
Tik Europos šalims
Makita Europe N.V. Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM pareiškia, kad šie Makita jrengimai:
Mechanizmo paskirtis Aukšto slėgio plautuvas
Modelio Nr/Tipas HW101
Naudojama galia 1,3 kW
Atitinka šias Europos Direktyvas:
2006/42/EC, 2014/35/EU, 2011/65/EU, 2015/863/EU, 2012/19/EU, 2014/30/EU, 2000/14/EC
Ir yra pagaminti pagal šiuos standartus ar standartizuotus dokumentus:
EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,
EN 60335-2-79:2012,
EN 55014-1:2017, EN 55014-2:2015, EN IEC 61000-3-2:2019,
EN 61000-3-3:2013+A1:2019, EN IEC 63000:2018
Techninė dokumentacija yra pas įgaliotą atstovą Europai:
Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070, Belgium
Pagal Direktyvą 2000/14/EC reikalaujama atitikties tikrinimo procedūra atlikta pagal Priedą V
Nustatytas garso stiprumo lygis L_PA : 87,1 dB (A); (K = 3dB(A))
Užtikrinamas garso stiprumo lygis L_WA : 90 dB (A); (K=3 dB(A))
01.12.2020
- hyunnia
