MODE D'EMPLOI 3520 CA SKIL

Déclaration de conformité UE Scie circulaire sans fil Numéro d’article Nous déclarons sous notre propre responsabilité que les produits décrits sont en conformité avec les directives, règlements normatifs et normes énumérés ci-dessous. Dossier technique auprès de:

• Cet outil est conçu pour eectuer dans le bois des coupes droites longitudinales et transversales ainsi que des angles d’onglet jusqu’à 50°

• Cet outil n’est pas conçu pour un usage professionnel

• Lisez et conservez ce manuel d’instruction

clean (remove dust and chips by blowing out with compressed air or with a brush)16 durant l’utilisation de l’outil électrique. En cas d’inattention vous risquez de perdre le contrôle sur l’outil électrique.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La che de secteur de l’outil électrique doit être appropriée à la prise de courant. Ne modiez en aucun cas la che. N’utilisez pas de ches d’adaptateur avec des outils électriques avec mise à la terre. Les ches non modiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) N’exposez pas l’outil électrique à la pluie ou à l’humidité. La pénétration d’eau dans un outil électrique augmente le risque d’un choc électrique. d) N’utilisez pas le câble à d’autres ns que celles prévues, n’utilisez pas le câble pour porter l’outil électrique ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’outil électrique en rotation. Un câble endommagé ou torsadé augmente le risque d’un choc électrique. e) Au cas où vous utiliseriez l’outil électrique à l’extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L’utilisation d’une rallonge électrique homologuée pour les applications extérieures réduit le risque d’un choc électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L’utilisation d’un disjoncteur de fuite à la terre réduit le risque de choc électrique.

3) SECURITE DES PERSONNES

a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l’outil électrique. N’utilisez pas l’outil électrique lorsque vous êtes fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment d’inattention lors de l’utilisation de l’outil électrique peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à eectuer, réduit le risque de blessures. c) Evitez tout démarrage intempestif. S’assurez que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. d) Enlevez tout outil de réglage ou toute clé avant de mettre l’outil électrique en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder CARACTERISTIQUES TECHNIQUES

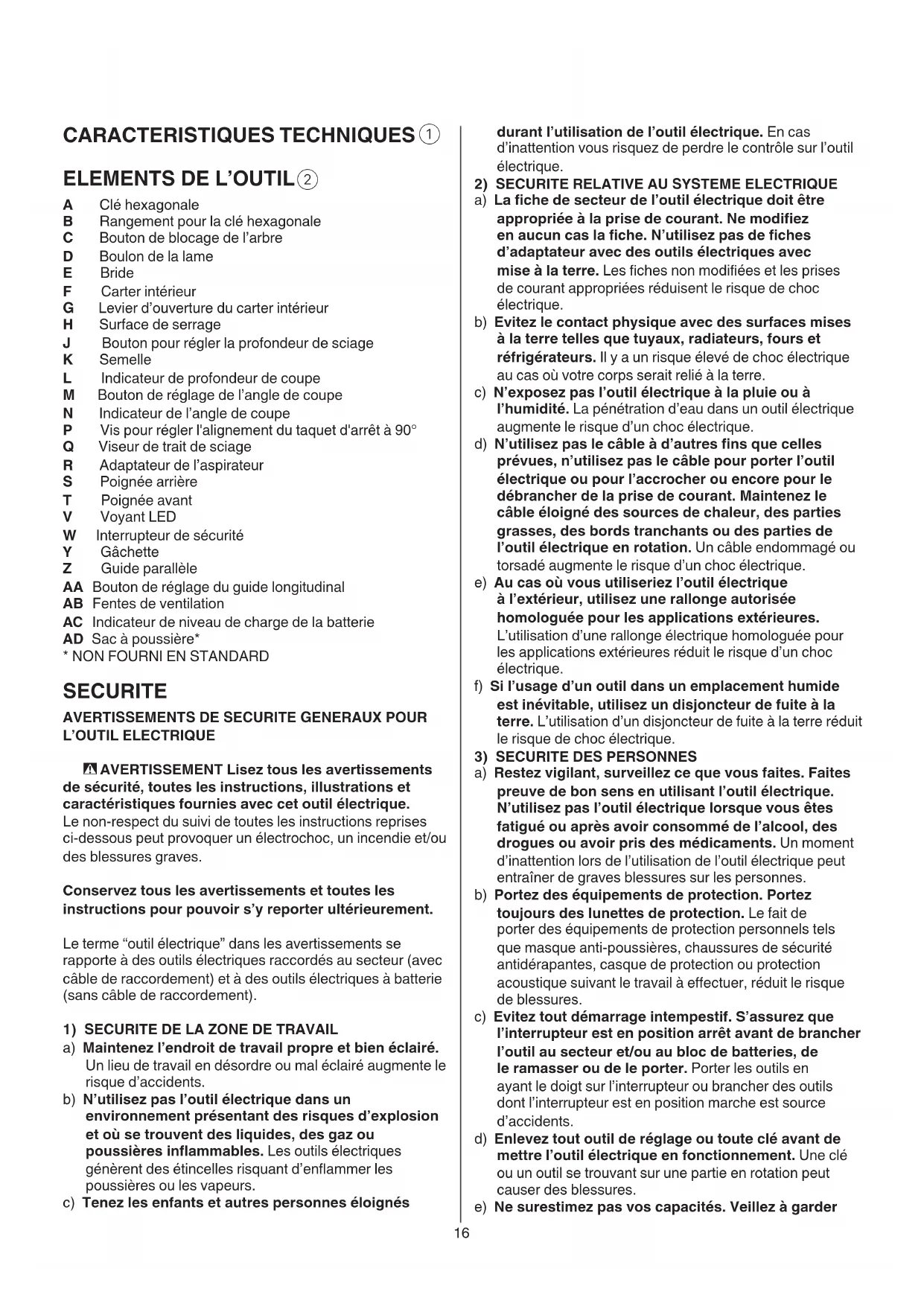

A Clé hexagonale B Rangement pour la clé hexagonale C Bouton de blocage de l’arbre D Boulon de la lame E Bride F Carter intérieur G Levier d’ouverture du carter intérieur H Surface de serrage J Bouton pour régler la profondeur de sciage K Semelle L Indicateur de profondeur de coupe M Bouton de réglage de l’angle de coupe N Indicateur de l’angle de coupe P Vis pour régler l'alignement du taquet d'arrêt à 90° Q Viseur de trait de sciage R Adaptateur de l’aspirateur S Poignée arrière T Poignée avant V Voyant LED W Interrupteur de sécurité Y Gâchette Z Guide parallèle AA Bouton de réglage du guide longitudinal AB Fentes de ventilation AC Indicateur de niveau de charge de la batterie AD Sac à poussière*

- AVERTISSEMENT Lisez tous les avertissements de sécurité, toutes les instructions, illustrations et caractéristiques fournies avec cet outil électrique. Le non-respect du suivi de toutes les instructions reprises ci-dessous peut provoquer un électrochoc, un incendie et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme “outil électrique” dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL

a) Maintenez l’endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d’accidents. b) N’utilisez pas l’outil électrique dans un environnement présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inammables. Les outils électriques génèrent des étincelles risquant d’enammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés17 de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l’outil dans les situations inattendues.

a) Ne chargez les accumulateurs que dans des chargeurs recommandés par le fabricant. Un chargeur approprié à un type spécique d’accumulateur peut engendrer un risque d’incendie lorsqu’il est utilisé avec d’autres accumulateurs. b) Dans les outils électriques, n’utilisez que les accumulateurs spécialement prévus pour celui-ci. L’utilisation de tout autre accumulateur peut entraîner des blessures et des risques d’incendie. c) Tenez l’accumulateur non-utilisé à l’écart de toutes sortes d’objets métalliques tels qu’agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu’un pontage peut provoquer un court-circuit. Un court-circuit entre les contacts d’accu peut provoquer des brûlures ou un incendie. d) En cas d’utilisation abusive, du liquide peut sortir de l’accumulateur. Evitez tout contact avec ce liquide. En cas de contact par mégarde, rincez soigneusement avec de l’eau. Au cas où le liquide rentrerait dans les yeux, consultez en plus un médecin. Le liquide qui sort de l’accumulateur peut entraîner des irritations de la peau ou causer des brûlures. e) Ne pas utiliser un bloc de batteries ou un outil fonctionnant sur batteries qui a été endommagé ou modié. Les batteries endommagées ou modiées peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure. f) Ne pas exposer un bloc de batteries ou un outil fonctionnant sur batteries au feu ou à une température excessive. Une exposition au feu ou à une température supérieure à 130°C peut provoquer une explosion. g) Suivre toutes les instructions de charge et ne pas charger le bloc de batteries ou l’outil fonctionnant sur batteries hors de la plage de températures spéciée dans les instructions. Un chargement incorrect ou à des températures hors de la plage spéciée de températures peut endommager la batterie et augmenter le risque de feu.

a) Ne faites réparer votre outil électrique que par un personnel qualié et seulement avec des pièces de rechange d’origine. Ceci permet d’assurer la sécurité de l’outil électrique. b) Ne jamais eectuer d’opération d’entretien sur des blocs de batteries endommagés. Il convient que l’entretien des blocs de batteries ne soit eectué que par le fabricant ou les fournisseurs de service autorisés.

a) DANGER : N’approchez pas les mains de la zone de coupe et de la lame. Gardez la deuxième main sur la poignée auxiliaire ou sur le boîtier du moteur. Si les deux mains tiennent la scie, elles ne peuvent pas être coupées par la lame. toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l’outil électrique dans des situations inattendues. f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vériez que ceux-ci soient eectivement raccordés et qu’ils sont correctement utilisés. L’utilisation des collecteurs de poussière réduit les dangers dus aux poussières. h) Restez vigilant et ne pas négligez les principes de sécurité de l’outil sous prétexte que vous avez l’habitude de l’utiliser. Une fraction de seconde d’inattention peut provoquer une blessure grave.

4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL

ELECTRIQUE a) Ne surchargez pas l’outil électrique. Utilisez l’outil électrique approprié au travail à eectuer. Avec l’outil électrique approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N’utilisez pas un outil électrique dont l’interrupteur est défectueux. Un outil électrique qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Débranchez la che de la source d’alimentation et/ ou enlevez le bloc de batteries, s’il est amovible, avant tout réglage, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil électrique. d) Gardez les outils électriques non utilisés hors de portée des enfants. Ne permettez pas l’utilisation de l’outil électrique à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les outils électriques sont dangereux lorsqu’ils sont utilisés par des personnes non initiées. e) Observez la maintenance des outils électriques et des accessoires. Vériez que les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’outil électrique s’en trouve entravé. Faites réparer les parties endommagées avant d’utiliser l’outil électrique. De nombreux accidents sont dus à des outils électriques mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez l’outil électrique, les accessoires, les outils à monter etc. conformément à ces instructions. Tenez compte également des conditions de travail et du travail à eectuer. L’utilisation de l’outil électrique à d’autres ns que celles prévues peut entraîner des situations dangereuses. h) Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d’huiles et de graisses. Des poignées et des surfaces18 Faites des essais et prenez les mesures nécessaires pour éliminer la cause of de l’adhésion de la lame. Évitez de couper des clous et des vis. c) Lorsque vous replacez la scie dans la pièce, centrez la lame de la scie dans la rainure, et vériez que les dents ne sont pas enfoncées dans la pièce. Si la lame adhère, elle peut sortir ou reculer hors de la pièce lorsque la scie redémarre. d) Soutenez les grands panneaux pour réduire les risques de pincement ou de recul de la lame. Les grands panneaux ont tendance à s’aaisser sous leur propre poids. Des supports doivent être placés dessous, des deux côtés, près de la ligne de coupe et du bord du panneau. e) N’utilisez pas de lame émoussée ou endommagée. Les lames mal aiguisées ou xées peuvent produire une rainure trop étroite et entraîner une friction excessive, l’adhésion de la lame ou un recul. f) Les leviers de réglage d’angle et de profondeur de la lame doivent être bien serrés avant de faire une coupe. Si un réglage de lame change durant la coupe, il peut entraîner une adhésion et un recul. g) Soyez d’autant plus prudent lorsque vous découpez des parois existantes ou d’autres zones sans visibilité. La lame saillante peut couper des objets qui peuvent entraîner un recul.

1) FONCTIONNEMENT DU PROTECTEUR INFERIEUR

a) Vériez que le protecteur inférieur est correctement fermé avant chaque utilisation. N’utilisez pas la scie si le protecteur inférieur ne se déplace pas librement et s’il ne se ferme pas instantanément. Ne bloquez ni n’attachez jamais le protecteur inférieur en position ouverte. Si vous laissez tomber la scie, le protecteur inférieur risque de se plier. Débranchez la che, levez le protecteur inférieur à l’aide de la poignée rétractable et veillez à ce qu’il se déplace librement et ne touche pas la lame ni aucune autre partie, à tous les angles et profondeurs de coupe. b) Vériez le fonctionnement du ressort du protecteur inférieur. Si le protecteurr et le ressort ne fonctionnent pas correctement, ils doivent être réparés avant utilisation. Le protecteur inférieur risque de fonctionner lentement en raison des parties abîmées, de dépôts collants ou d’accumulation de poussières. c) Le protecteur inférieur ne doit être rétracté manuellement que pour les coupes spéciales telles que les coupes plongeantes ou composées. Levez le protecteur inférieur en rétractant la poignée et, dès que la lame entre dans la pièce, relâchez- le. Pour toutes les autres sortes de coupe, utilisez le protecteur inférieur en mode automatique. d) Veillez toujours à ce que le protecteur inférieur couvre la lame avant de poser la scie sur un établi ou sur le sol. Une lame libre non protégée fera reculer la scie, qui coupera tout ce qui se trouve sur son chemin. Pensez au temps qu’il faut à la lame pour s’arrêter lorsque l’interrupteur est relâché.

• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans b) Ne placez pas la main sous la pièce. Le protecteur ne protège pas de la lame sous la pièce. c) Adaptez la profondeur de coupe à l’épaisseur de la pièce à travailler. Il faut que moins d’un dent complet de la denture de lame soit visible au-dessous de la pièce à travailler. d) Ne tenez jamais la pièce à travailler dans vos mains ou sur vos jambes. Assurez-vous que la pièce à travailler se trouve sur une plateforme stable. Il est important que la pièce à travailler soit soutenue convenablement, an de minimiser l’exposition du corps, le grippage de la lame, ou la perte de contrôle. e) Ne tenez l’outil électroportatif qu’aux poignées isolées, si, pendant les travaux, l’accessoire risque de toucher des câbles électriques cachés (le contact avec des conduites sous tension a pour conséquence une mise sous tension des parties métalliques de l’outil et provoque une décharge électrique) f) Lorsque vous sciez, utilisez toujours un guide parallèle. Vous améliorerez la précision de la coupe et réduirez les risques d’adhésion de la lame. g) Utilisez toujours des lames dont la taille et la forme (diamètre et rond) des alésages centraux sont convenables. Les lames qui ne correspondent pas aux éléments de montage de la scie ne fonctionneront pas bien, provoquant une perte de contrôle. h) N’utilisez jamais des rondelles ou des boulons de lame endommagés ou inadéquats. Les rondelles et les boulons de lame sont conçus spécialement pour votre lame, pour une performance et une sécurité d’utilisation optimales.

• Le recul est une réaction soudaine à une lame pincée, qui adhère ou mal alignée, faisant se soulever la scie hors de la pièce, vers l’utilisateur

• Lorsque la lame est pincée ou qu’elle adhère étroitement avec la fermeture de la rainure, la lame se bloque et la réaction du moteur pousse rapidement l’outil vers l’arrière, c’est-à-dire vers l’utilisateur

• Si la lame se tord ou s’aligne mal dans la rainure, les dents du bord arrière de la lame peuvent s’enfoncer dans la surface supérieure du bois, faisant sortir la lame de la coupe et la faisant sauter vers l’utilisateur

• Un contrecoup est la suite d’une mauvaise utilisation ou une utilisation incorrecte de l’outil électroportatif. Il peut être évité en prenant des mesures de précaution comme celles décrites ci-dessous. a) Tenez fermement la scie des deux mains et placez vos bras de façon à pouvoir résister aux forces de recul arrière. Placez votre corps d’un côté ou de l’autre de la lame, mais pas dans l’alignement de la lame. Un retour en arrière peut faire sauter la scie en arrière, mais les forces de recul arrière peuvent être contrôlées par l’opérateur en prenant quelques precautions. b) Lorsque la lame adhère, ou qu’elle cesse de couper pour quelque raison que ce soit, relâchez la gâchette et tenez la scie immobile dans la pièce, jusqu’à ce que la lame s’arrête complètement. N’essayez jamais d’enlever la scie de la pièce ou de tirer la scie vers l’arrière lorsque la lame est en mouvement, car vous entraîneriez un recul arrière.19

• Ne jamais tentez de couper de trop nes pièces

• Ne jamais travaillez au-dessus de l’outil

• En cas de blocage ou d’anomalie électrique ou mécanique, coupez immédiatement l’outil et débranchez la prise

• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées

• Après avoir coupé la mise en marche de votre scie circulaire, ne jamais arrêtez la rotation de la lame de scie par une force laterale appliquée contre elle BATTERIES

• La batterie fournie est partiellement chargée (pour garantir la capacité totale de la batterie, chargez intégralement la batterie dans le chargeur de batterie avant d’utiliser l’outil à moteur pour la première fois)

• Utilisez uniquement les batteries et les chargeurs suivants avec l'outil - Batterie SKIL : BR1*31**** - Chargeur SKIL : CR1*31****

• N’utilisez pas la batterie lorsque celle-ci est endommagée ; remplacez-la

• Ne démontez pas la batterie

• N’exposez jamais l’outil/la batterie à la pluie

• Plage de températures autorisées (outil/chargeur/ batterie): - pendant la charge 4...40°C - pendant le fonctionnement –20...+50°C - pour le stockage –20...+50°C EXPLICATION DES SYMBOLES SUR L’OUTIL/LA BATTERIE

Veuillez lire le mode d’emploi avant d’utiliser l’outil

La batterie explosera si elle est jetée au feu - ne la brûlez en aucun cas

Rangez l’outil/le chargeur/la batterie dans des endroits où la température n’excède pas 50°C

Ne jetez pas les outils électriques et les piles dans les ordures ménagères UTILISATION

• Chargement de la batterie ! lisez les avertissements de sécurité et les instructions fournis avec le chargeur

• Retirer/installer la batterie

! retirez la batterie de l’outil - prenez la clé hexagonale A de son magasin B - appuyez sur le bouton de blocage de l’arbre C et maintenez-le tandis que vous enlevez le boulon de la lameD en faisant tourner la clé hexagonale A DANS LE SENS DES AIGUILLES D’UNE MONTRE (= dans le même sens que la èche imprimée sur la lame de scie) ! appuyez sur le bouton C de blocage de l’arbre uniquement lorsque l’outil est complètement arrêté - relâchez le bouton C de blocage de l’arbre - enlevez la bride E ! assurez-vous que les surfaces de serrage H des brides soient parfaitement propres et en face de la lame - ouvrez le carter inférieur F avec le levier G et le maintenez tandis que vous montez la lame, les dents de scie et la èche imprimée à la lame pointée dans

• Cet outil ne convient pas pour couper à mouillage

• Ne travaillez pas de matériaux contenant de l’amiante (l’amiante est considérée comme étant cancérigène)

• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et diérents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l’opérateur ou des personnes se trouvant à proximité); portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu’il est possible d’en connecter un

• Certains types de poussières sont classiés comme étant cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu’il est possible d’en connecter un

• Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler

• N’utilisez pas cette scie avec une table de sciage

• Retirez la batterie de l’outil avant d'eectuer des réglages ou de changer d'accessoire ACCESSOIRES

• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s’il a été utilisé avec les accessoires d’origine

• N’utilisez que des lames de scie qui correspondent aux caractéristiques techniques indiquées dans les présentes instructions d’utilisation et qui sont contrôlées conformément à la norme EN 847-1 et marquées en conséquence

• La vitesse admissible des accessoires utilisées doit être au moins aussi élevée que la vitesse à vide maximale de l’outil

• Utilisez uniquement des lames de scie d’un diamètre minimum de 165 mm, d’un diamètre maximum de 165 mm et dont l’alésage de broche est de 16 mm

• Ne jamais utilisez de lame de scie faite en acier rapide (HSS)

• Ne jamais utilisez de disques de meulage/tronçonnage avec cet outil

• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d’endommager très fortement votre outil; enlevez-les avant de commencer le travail

• Enlevez tout corps étranger du tracé avant d’eectuer toute coupe

• Fixez solidement la pièce à travailler (une pièce xée à l’aide de dispositifs de xation est davantage assurée que si elle était tenue à la main)

• Utilisez des détecteurs appropriés an de localiser la présence de conduites électriques ou bien s’adresser à la société locale de distribution (un contact avec des lignes électriques peut provoquer un incendie et une décharge électrique; le fait d’endommager une conduite de gaz peut entraîner une explosion; le fait d’endommager une conduite d’eau peut entraîner des dégâts matériels ou causer une décharge électrique)

• Le niveau sonore en fonctionnement peut dépasser 85 dB(A); munissez-vous de casques anti-bruit

• Ne jamais utilisez votre outil sans le guide de sécurité d’origine20 Sac à poussière - montez le sac à poussières AD

• Utilisation de l’outil

- installez la batterie - toujours tenez fermement la poignée S d’une main et la poignée T avec l’autre main - posez l’outil avec le devant de la semelle bien à plat sur la pièce à travailler ! assurez-vous que les dents de la lame n’entrent pas dansla pièce à travailler - mettez en marche l’outil en appuyant d’abord sur le bouton W (= interrupteur de sécurité qu’on ne peut pas bloquer) et puis en poussant la gâchette Y ! l’outil devra tourner à la vitesse maximum avant que la lamen’entre dans la pièce à travailler - le carter inférieur F s’ouvre automatiquement quand la lame n’entre dans la pièce à travailler (ouvrez le carter inférieur manuellement en utilisant le levier G pour des coupes spéciales comme des coupes plongeantes) ! ne forcez pas l’outil (eectuez une pression légère et constante an d’éviter la surchaue des bouts de lame) ! lorsque vous travaillez, tenez toujours l’outil par la(les) zone(s) de couleur grise - une fois la coupe faite, arrêtez l’outil en relâchant la gâchette Y ! avant de retirer l’outil de la pièce à travailler, s’assurez que la lame se soit bien stabilisée

s’allume automatiquement quand l’interrupteur est activé Y

• Protection de la batterie Éteint l’outil ou empêche l’outil de se mettre en marche, lorsque - la charge est trop élevée - la température de la batterie n’est pas située dans la plage de températures de fonctionnement autorisée de -20 à +50°C - la batterie lithium-ion est presque déchargée (pour empêcher qu’elle ne se décharge complètement) ! ne continuez pas à appuyer sur la commande marche/arrêt après l’arrêt automatique de l’outil; cela pourrait endommager la batterie

CONSEILS D’UTILISATION

• Toujours inversez la partie visible pour avoir un minimum d’éclat

• Utilisez seulement des lames de scie coupantes et appropriées

- la qualité de coupe s’améliore avec le nombre de dents - lames avec denture à mise de carbure coupent 30 fois plus longtemps que des lames ordinaires

- pour eectuer des coupes de précision le long d’un bord d’une pièce à travailler - peut être monté de n’importe quel côté de la semelle Réglage du guide parallèle - desserrez le bouton AA - réglez à la largeur de coupe souhaitée à l’aide de l’échelle du guide parallèle (utilisez le viseur de trait de sciage Q comme référence 0) - serrez le bouton AA le même direction que la èche située sur le carter supérieur - relâchez le carter inférieur F - montez la bride E - appuyez sur le bouton C de blocage de l’arbre et le maintenez tandis que vous serrez le boulon de la lame avec la clé hexagonale d’un 1/8ème de tour en arrière (permet le débrayage de la lame en cas de trop forte résistance du matériau permettant ainsi de réduire la surcharge du moteur et l’eet de recul) - relâchez le bouton C de blocage de l’arbre

• Réglage de la profondeur de coupe (0-54 mm)

- pour une qualité parfaite de coupe, la lame de scie ne doit jamais dépasser de plus de 3 mm la pièce à travailler - desserrez le bouton J - levez/abaissez la semelle K jusqu’à ce que la profondeur de coupe souhaitée soit atteinte grâce à l’indicateur L de l’échelle graduée - serrez le bouton J

• Indicateur de niveau de charge de la batterie

- appuyez sur le bouton indicateur de niveau de charge de la batterie AC pour acher le niveau de charge actuel de la batterie.

• Réglage de l’angle de coupe (0-50°)

- desserrez le bouton M - inclinez l’outil jusqu’à ce que l’angle de coupe souhaité soit atteint grâce à l’indicateur N de l’échelle graduée - serrez le bouton M ! lors de coupe d’angle, la profondeur de coupe ne correspond pas à la valeur donnée par l’échelle de la profondeur de coupe

• Vérication de l’angle de coupe à 90°

- réglez et serrez la semelle K jusqu’au maximum de la profondeur de coupe

- réglez et serrez l’angle de coupe à 0° - vériez l’angle de 90° entre la lame et la table, avec une équerre - si un réglage est nécessaire, desserrez le bouton M et utilisez la vis de réglage P comme illustré

• Viseur réglable de trait de sciage Q

- pour guider l’outil le long du tracé souhaité - pour une coupe rectiligne de 0° ou une couple d’angle de 45°, utilisez l’indicateur correspondant ! la partie la plus large de la semelle doit rester sur la partie la plus large de la pièce - peut être ajusté pour s'aligner avec diérentes largeurs de lame de scie, cependant il se peut qu'un côté de la lame de la scie ne s'aligne pas, choisissez alors si les déchets sont sur le côté interne ou externe de la lame

! seule l’épaisseur des dents de la lame détermine la largeur de coupe ! eectuez toujours un essai préalable an de vérier la ligne de coupe

En cas d’utilisation d’un aspirateur - montez l’adaptateur de l’aspirateur R comme illustré - connectez le tuyau de l’aspirateur à l’adaptateur de l’aspirateur R ! ne laissez jamais le tuyau de l’aspirateur gêner le carter inférieur ou l’opération de coupe21

• Mesurés selon EN 62841, le niveau de pression sonore de cet outil est de 91,0 dB(A), le niveau de puissance acoustique est de 102,0 dB(A) (incertitude K = 3 dB), et la vibration ✱ (somme vectorielle triax ; incertitude K = 1,5 m/s²) ✱ sciage du bois < 2,5 m/s²

• Le niveau de vibrations émises a été mesuré conformément à l’essai normalisé de la norme EN 62841; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l’exposition aux vibrations lors de l’utilisation de l’outil pour les applications mentionnées - l’utilisation de l’outil dans d’autres applications, ou avec des accessoires diérents ou mal entretenus, peut considérablement le niveau d’exposition - la mise hors tension de l’outil et sa non-utilisation pendant qu’il est allumé peuvent considérablement le niveau d’exposition

- réglez la profondeur de coupe souhaitée - inclinez l’outil vers l’avant avec le viseur de trait de sciage Q aligné avec la ligne de coupe souhaitée marquée sur la pièce à travailler - ouvrez le carter inférieur F avec le levier G - juste avant que la lame ne pénètre dans la pièce à travailler, enclenchez l’interrupteur et pénétrez progressivement en prenant pour appui l’avant de la semelle - déplacez l’outil progressivement vers l’avant et vers le bas - dès que la lame entre dans la pièce, relâchez le levier

• Coupe de larges panneaux

- placez le panneau sur des cales soit au sol, sur un établi ou une table

- dans le cas où le guide parallèle ne permetrait pas de régler la largeur de coupe, xez une règle à la pièce à travailler pour servir de guide et utilisez le côté droit de la semelle contre ce guide

• Pour plus d’informations, voir www.skil.com

• Cet outil n’est pas conçu pour un usage professionnel

• Maintenez toujours l’outil propre (surtout les fentes de ventilation) AB )

• Gardez toujours la zone autour du carter inférieur F

propre (enlevez la poussière et les copeaux en les nettoyant à l’air comprimé ou avec une brosse)

• Toujours nettoyez la lame de scie après toute utilisation (tout particulièrement dans le cas d’utilisation de résine)

• Si, malgré tous les soins apportés à la fabrication et au contrôle de l’outil, celui ci devait avoir un défaut, la réparation ne doit être conée qu’à une station de service après-vente agréée pour outillage SKIL - retournez l’outil avec votre preuve d’achat au revendeur ou au centre de service après- vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l’outil gurent sur www.skil.com)

• Veuillez noter que tout dégât causé par une surcharge ou une mauvaise utilisation de l’outil ne sera pas couvert par la garantie (pour connaître les conditions de la garantie SKIL, surfez sur www.skil.com ou adressez-vous à votre revendeur) ENVIRONNEMENT

(pour les pays européens uniquement) - conformément à la directive européenne 2012/19/EG relative aux déchets d’équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l’objet d’un recyclage respectueux de l’environnement - le symbole
