BRUKSANVISNING 3520 CA SKIL

EU-konformitetsförklaring Sladdlös cirkelsåg Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation:

• Maskinen är avsedd för sågning av raka längs- och tvärsnitt och i geringsvinklar upp till 50° i trä

• Det här verktyget är inte avsedd för yrkesmässig användning

• Läs och spara denna instruktionsbok

A Sexkantsnyckel B Förvaring av sexkantsnyckel C Spindellåsknapp D Fästskruv för sågblad E Fläns F Undre skydd G Öppningsspak för nedre skydd H Klämyta J Knapp för inställning av sågdjup K Stöd L Indikator för sågdjup M Knapp för justering av sågningsvinkel N Indikator för sågningsvinkel P Skruv för justering av 90° ändstopp Q Såglinjefönster R Dammsugaradapter S Bakre handtag T Främre handtag V Lysdiodlampa W Säkerhetsbrytare Y Strömbrytare Z Sidoanslag AA Knapp för justering av sidoanslag - schakel, net voordat u het zaagblad in het werkstuk leidt, de machine in en laat achterkant van machine geleidelijk zakken terwijl u voorkant van voet als ”scharnier” gebruikt - beweeg machine geleidelijk zowel naar beneden als naar voren - zodra het zaagblad het materiaal bereikt, hendel G loslaten ! de machine nooit naar achteren trekken

zal u in het afdankstadium hieraan herinneren ! bescherm de batterij-contacten met stevig plakband voordat ze afgedankt worden, om kortsluiting te voorkomen34 när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/ tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV

ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt AB Ventilationsöppningar AC Batteriindikator AD Dammpåse*

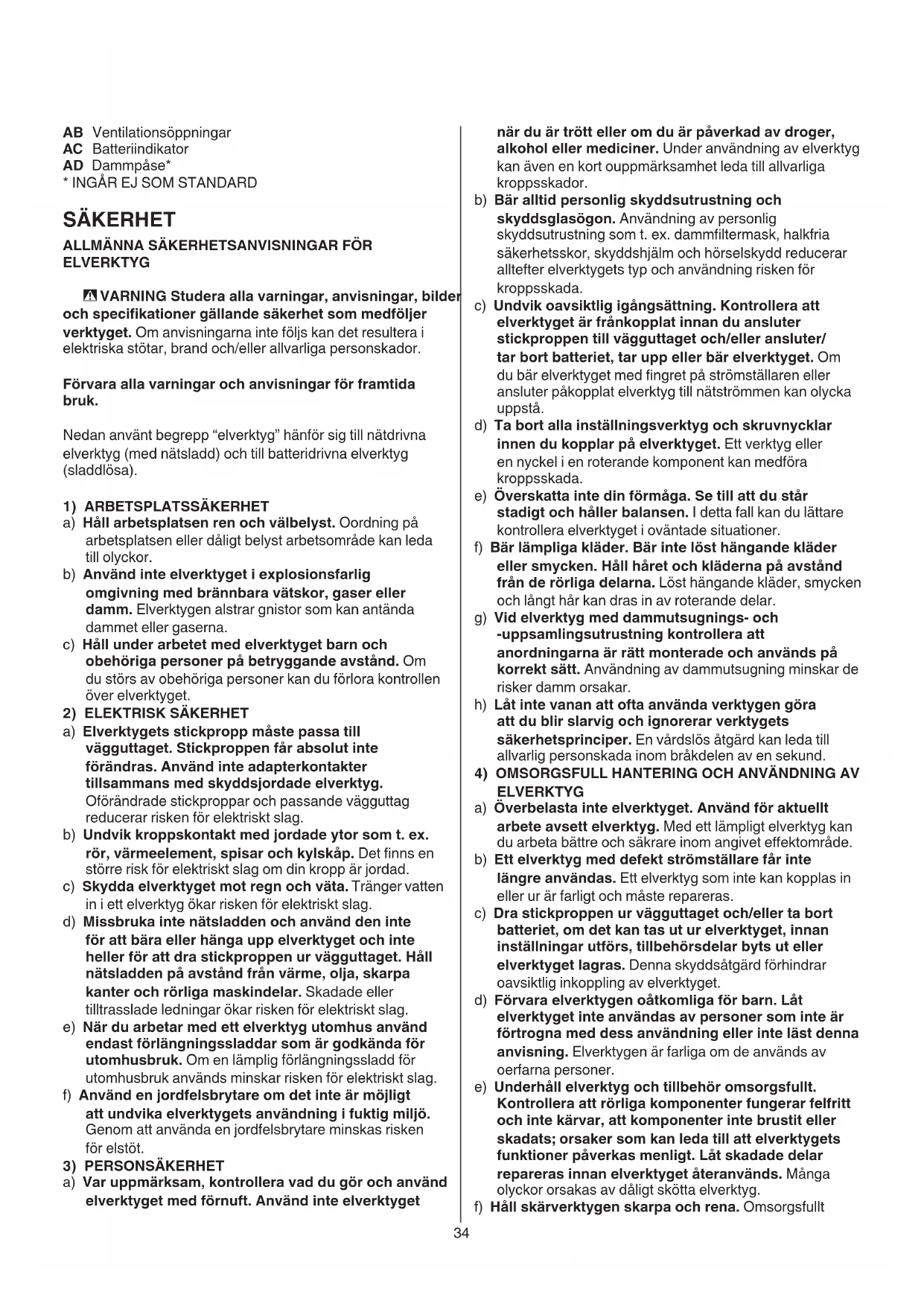

ELVERKTYG - VARNING Studera alla varningar, anvisningar, bilder och specikationer gällande säkerhet som medföljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget35 arbetsstycket. Mindre än hela längden av en av sågklingans tänder skall vara synlig genom arbetsstycket. d) Arbetsstycket som ska sågas får aldrig hållas i handen eller över benen. Säkra arbetsstycket på ett stabilt stöd. Det är viktigt att arbetsstycket hålls fast ordentligt för undvikande av kontakt med kroppen, inklämning av sågklinga eller förlorad kontroll över sågen. e) Håll verktyget endast i de isolerade greppytorna när en åtgärd utförs där tillbehöret kan komma i kontakt med dolt kablage (kontakt med en strömförande ledning orsakar att även verktygets exponerade metalldelar blir strömförande, vilket utgör risk för att användaren utsätts för elektriska stötar) f) Vid klyvsågning ska alltid ett sidoanslag eller ett raksågningsstycke användas. Det gör att sågkanten blir rakare och minskar risken för att sågbladet kör fast. g) Använd alltid sågklingor i rätt storlek och med lämpligt infästningshål (t. ex. i stjärnform eller runt). Sågklingor som inte passar till sågens monteringskomponenter roterar orunt och leder till att kontrollen förloras över sågen. h) Använd aldrig skadade eller felaktiga brickor eller bultar för att fästa sågbladet. Brickorna och bultarna är speciellt tillverkade för sågen, för bästa prestanda och högsta säkerhet vid användningen.

• Ett bakslag är en plötslig reaktion på ett klämt, fastkört eller felställt sågblad, som gör att sågen lyfts upp och ut ur arbetsstycket på ett okontrollerat sätt

• Om sågbladet kläms eller körs fast hår genom att sågspåret stänger sig, stannar sågbladet och motorreaktionen driver enheten snabbt bakåt mot operatören

• Om sågbladet blir vridet eller felställt i spåret kan tänderna i bakre delen av sågbladet tränga in i övre delen av arbetsstycket, lämna spåret och hoppa bakåt mot operatören

• Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan. a) Håll stadigt i sågen med båda händerna och håll armarna i ett läge som möjliggör att hålla stånd mot de bakslagskrafter som eventuellt uppstår. Stå alltid på sidan om sågklingan; håll aldrig sågklingan i linje med kroppen. Vid ett bakslag kan sågen hoppa bakåt men användaren kan behärska bakslagskraften om lämpliga åtgärder vidtagits. b) Om sågklingan kommer i kläm eller arbetet avbryts, koppla från sågen och håll sågklingan i arbetsstycket tills den stannat fullständigt. Försök aldrig dra sågen ur arbetsstycket eller bakåt så länge sågklingan roterar eller risk nns för att bakslag uppstår. Lokalisera och åtgärda orsaken för inklämning av sågklingan. Undvik att såga på spikar och skruvar. c) Vill du återstarta en såg som sitter i arbetsstycket centrera sågklingan i sågspåret och kontrollera att sågklingans tänder inte hakat upp sig i arbetsstycket. Är sågklingan inklämd kan den gå upp ur arbetsstycket eller orsaka bakslag vid återstart av sågen. d) Stöd stora skivor för att reducera risken för ett bakslag till följd av inklämd sågklinga. Stora paneler skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper nns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier nns risk för kroppsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt nns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada. e) Använd inte batteriet eller verktyg som är skadade eller modierade. Skadade eller modierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. f) Du ska inte exponera ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som speciceras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specicerade området kan skada batteriet och öka brandrisken.

a) Låt elverktyget repareras endast av kvalicerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. b) Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

a) FARA : Håll händerna på betryggande avstånd från sågområdet och sågklingan. Håll andra handen på stödhandtaget eller motorhuset. Om båda händerna hålls på sågen kan de inte skadas av sågklingan. b) Sträck dig inte under arbetsstycket. Skyddet skyddar dig inte från sågbladet under arbetsstycket. c) Justera skärdjupet gentemot tjockleken av36

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• Använd inte den här sågen tillsammans med ett sågbord

• titta aldrig ner i luftutsläppet/munstycket TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

• Använd endast sågklingor som motsvarar de i instruktionsboken angivna specikationerna, som testats enligt EN 847-1 och försetts med godkännandemärke

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal

• Använd endast sågblad med en minsta diameter på 165 mm, en största diameter på 165 mm och ett spindelhål på 16 mm

• Använd aldrig en blad, som är gjord av snabbstål

• Använd aldrig slip/kapskivor till denna maskin

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Se till att arbetsområdet är fritt från föremål innan du startar arbetet

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)

• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan förorsaka sakskador eller elstöt)

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd hörselskydd

• Använd aldrig din maskin utan maskinens original säkerhetsdetaljer

• Såga ej extremt små arbetsstycken

• Använd aldrig din maskin ovanför huvudet

• I händelse av fastkörning, onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten

• När du ställer ifrån dig maskinen måste motorn vara frånslagen och de rörliga delarna ska ha stannat fullständigt

• Efter att maskinen blivit avstängd, försök aldrig att stoppa rotationen genom att pressa något mot bladet, utan låt den stanna av sig självt BATTERIERNA

• Det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)

• Använd endast följande batterier och laddare med det här verktyget - SKIL-batteri: BR1*31**** - SKIL-laddare: CR1*31****

• Använd inte batteriet om det är skadat; det ska bytas ut

• Demontera inte batteriet

• Utsätt inte verktyget/batteriet för regn

• Tillåten omgivningstemperatur (verktyg/laddare/batteri): - vid laddning 4...40°C - vid drift –20...+50°C - vid förvaring –20...+50°C sackar gärna under sin egen vikt. Stöd måste placeras under panelen på båda sidorna, nära såglinjen och nära panelens kant. e) Använd inte oskarpa eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag. f) Handtagen för justering av sågdjup och sågvinkel måste vara åtdragna och säkrade före sågningen. Om bladjusteringen ändras under sågningen kan sågklingan klämmas fast och orsaka bakslag. g) Var speciellt försiktig vid sågning i existerande väggar eller andra dolda områden. Den inträngande sågklingan kan blockera vid sågning i dolda objekt och förorsaka bakslag.

1) UNDRE SKYDDETS FUNKTION

a) Kontrollera före varje användningstillfälle att undre skyddet stänger sig ordentligt. Använd inte sågen om undre skyddet inte rör sig fritt och stängs omedelbart. Kläm eller bind aldrig undre skyddet i öppet läge. Om sågen tappas av misstag kan nedre skyddet bli böjt. Drag ur stickkontakten, fäll upp nedre skyddet med uppfällningshandtaget och kontrollera att det rör sig fritt och inte vidrör sågbladet eller någon annan del vid sågning i alla vinklar och djup. b) Kontrollera att fjädern i undre skyddet fungerar. Om skyddet och fjädern inte fungerar ordentligt måste de genomgå service innan sågen används. Nedre skyddet kan röra sig långsamt på grund av skadade delar, häftande avlagringar eller ansamlat skräp. c) Nedre skyddet ska endast föras bort manuellt vid speciella sågningstyper såsom instickssågning och sammansatt sågning. Höj undre skyddet med handtaget och så fort som sågbladet går in i materialet måste nedre skyddet släppas fritt. För all annan typ av sågning ska nedre skyddet träda in automatiskt. d) Se alltid till att undre skyddet täcker sågbladet innan du ställer från dig sågen på en bänk eller på golvet. Ett oskyddat sågblad i tomgång får sågen att röra sig bakåt och såga allt utefter den tillryggalagda sträckan. Var medveten om den tid det tar för sågbladet att stanna efter det att strömbrytaren släpps upp.

• Den här maskinen ska inte användas av personer under 16 år

• Denna maskin är inte lämplig till våtsågning

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning nns37 - om justering är nödvändig, lossa knapp M och använd ställskruven P enligt bilden

• Justerbart såglinjefönster Q

- för att föra maskinen längs önskad såglinje markerat på arbetsstycket - för rak 0° sågning eller 45° vinkelsågning använd angående indikatorslinjen ! den breda delen av foten skall vila på den stödjande delen av arbetsstycket - kan justeras för att riktas in med olika sågbladsbredder, men det kan förekomma att sågbladets ena sida inte riktas in, och i så fall väljer du om överskottsmaterialet ska vara på bladets inre eller yttre sida

! sågbredd är fastställd av vidden på sågtänderna och ej på vidden av bladkroppen ! gör alltid en provsågning först för att fastställa den verkliga såglinjen

För användning med dammsugare - monter dammsugartillbehör R enligt bilden - anslut dammsugarslangen till dammsugaradaptern R ! låt ej dammsugarslangen hindra undre klingskyddet eller sågning Dammpåse - montera dammpåsen AD

• Användning av maskinen

- montera batteri - håll alltid fast handtaget S stadigt med en hand och handtaget T stadigt med den andra handen - placera maskinen med fotplattans framsida plant på arbetsstycket ! se till att sågtänderna ej går emot arbetsstycket - starta maskinen genom att först trycka in knappen W (= säkerhetsströmbrytare som ej kan låsas) och därefter avtryckaren Y ! maskinen skall ha nått max. varvtal innan bladet kommer i kontakt med arbetsstycket - det undre skyddet F öppnas automatiskt när sågbladet kommer i kontakt med arbetsstycket (öppna undre skyddet manuellt genom att föra undan det med spaken G endast för speciell sågning som dyksågning) ! överbelasta inte maskinen (använd lätt och jämnt tryck för att undvika överhettning av bladspetsarna) ! under arbetet, håll alltid verktyget i det grå greppet - när du är färdig, stäng av maskinen genom att släppa avtryckaren Y ! försäkra dig om att bladet helt har stannat innan maskinen lyfts från det sågade materialet

tänds automatiskt när strömbrytaren Y aktiveras

• Batteriskydd Slår av verktyget eller förhindrar start av verktyget, när - belastningen är för hög - när batteriets temperatur över- eller underskrider arbetsområdet -20 till +50°C - litiumjonbatteriet är nästan tomt (för att skydda mot fullständig urladdning) ! fortsätt inte trycka på till-/frånknappen efter att verktyget stängts av automatiskt; batteriet kan skadas

Läs bruksanvisningen före användning

Batterierna kan explodera om de utsätts för eld, undanhåll batterierna från heta källor

Förvara maskinen/laddaren/batteriet i lokaler, där temperaturen inte överstiger 50°C

Elektriska verktyg och batterier får inte kastas i hushållssoporna ANVÄNDNING

• Laddning av batteri ! läs säkerhetsvarningarrna och anvisningarna som levereras med laddaren

• Ta bort/sätta i batteriet

! ta ut batteriet ur maskinen - ta fram hexnyckeln A från förvaringsutrymmet B - tryck in spindelns spärrknapp C och håll den intryckt medan du avlägsnar bladbultenD genom att vrida hexnyckeln A MEDURS (= i samma riktning som pilen på sågbladet) ! tryck bara på spindellåsknappen C medan verktyget står stilla - släpp upp spindellåsknappen C - tag bort änsen E ! se till att klämytorna H på änsarna är helt rena och vända mot bladet - öppna undre skyddet F med spaken G och håll det medan du monter sågbladet med sågtänder och pilen som är tryckt på sågbladet pekande i samma riktning som pilen på övre skyddet - släpp undre skyddet F - sätt tillbaka änsen E - håll ner spindellåsknappen C medan du drar åt bladbulten med hexnyckeln 1/8 varv mer än ngerkraft (möjliggör slirning av sågblad vid sågning med hårt sågmotstånd och minskar överbelastning på motorn samt motverkar kast) - släpp upp spindellåsknappen C

• Justering av sågdjup (0-54 mm)

- för optimal sågning skall ej sågbladet överstiga mer än 3 mm under arbetsstycket - lossa knapp J - tryck upp/ned foten K till önskad sågdjup på skalan genom användande av indikatoren L - dra åt knapp J

- tryck på indikatorknappen AC för batterinivå för att visa aktuell batterinivå.

• Justering av sågvinkel (0-50°)

- lossa knapp M - luta maskinen till önskad sågvinkel på skalan genom användande av indikatoren N - dra åt knapp M ! vid fasning, sågdjup överensstämmer ej med värdet på sågdjupsskalan

• Kontroll av vinkel vid 90°

- justera och dra åt foten K till maximalt sågdjup

- justera och dra åt sågvinkeln till 0° - kontrollera 90° vinkel mellan blad och undersida av foten med en vinkelhake38 MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen

kommer att påminna om detta när det är tid att kassera ! före avyttring av batterierna, tejpa kontaktytorna med kraftig tejp för att undvika kortslutning LJUD / VIBRATION

• Det här verktygets ljudtrycksnivå som mätts enligt EN 62841 är 91,0 dB(A), ljudeektnivån är 102,0 dB(A) (osäkerhet K = 3 dB) och vibrationen ✱ (triax vektorsumma; osäkerhet K = 1,5 m/s²) ✱ sågning av trä < 2,5 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 62841; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt

• Lägg alltid den naste sidan av arbetsstycket nedåt för att förhindra minimum av is

• Använd endast skarpa sågblad av rätt sort

- kvaliteten på sågsnittet förbättras genom antalet tänder - hårdmetallblad förblir vassa upp till 30 gånger längre än vanliga blad

- för exakt sågning längs arbetsstyckets kanter - kan infogas i båda sidorna av foten Justering av sidoanslag - lossa knapp AA - justera till önskad sågvidd med hjälp av skalan på sidoanslaget (använd såglinjefönster Q som 0-referens) - dra åt knapp AA

- ställ in önskat sågdjup - luta maskinen framåt med såglinjefönstren Q i linje med önskad såglinje som nns markerad på arbetsstycket - öppna undre skyddet F med spaken G - starta maskinen innan bladet kommer i kontakt med arbetsstycket och gradvis sänker bakdelen av maskinen i arbetsstycket genom att använda främre delen av foten som stöd - föra maskinen gradvis nedåt och framåt - så fort som sågbladet går in i materialet, lösgör spak G ! dra aldrig maskinen bakåt

- stöd panel nära sågning på ett golv, bord eller arbetsbänk ! ställ in sågdjup så att du såg genom panelen och ej genom stödet - om sidoanslaget är för kort för önskad sågvidd kläm eller spika fast en rak träbit till arbetsstycket som ett anhåll, och använd högra sidan av foten mot detta anhåll

• Besök www.skil.com för mer information

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll alltid verktyget rent (i synnerhet ventilationsöppningarna AB ) ! ta bort batteriet från verktyget före rengöring

• Håll alltid området runt det nedre skyddet F

rent (avlägsna damm och spån med hjälp av tryckluft eller en borste)

• Rengör sågbladet direkt efter användning (speciellt efter kåda och lim)

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com)
