KULLANIM KILAVUZU 3520 CA SKIL

• Bu alet, sabit dayama suretiyle tahtada düz ve 50°'ye kadar açılı kesme işleri için geliştirilmiştir
• Bu alet profesyonel kullanıma yönelik değildir
• Bu kullanma kılavuzunu okuyun ve saklayın ③

TEKNİK VERİLER ①

ALET BİLEŞENLERİ ②

A Altigen anahtar
B Alyen anahtarı bölmesi
C Mil kilitleme düğmesi
D Biçak civatası
E Flanş
F Alt muhafaza
G Alt muhafazayı açma kolu
H Sıkma yüzeyi
J Kesme derinliğini ayarlama düğmesi
K Ayak plakası
L Kesme derinliği göstergesi
M Kesme açısı ayar düğmesi
N Kesme açısı göstergesi
P 90° uç tespit parçası ayarlama vidası
Q Biçak korumalığı
R Süpürge bağlantısı
S Arka tutamak
T Ön tutamak
V LED ışık
W Emniyet şalteri
Y Tetik sviç
Z Yan dayamak

AA Hassas kesim aparatını ayarlama düğmesi

AB Havalandırma yuvaları

AC Batarya şarj süre göstergesi

AD Toz torbası*

* STANDART OLARAK DAHİL DEĞİLDİR

GÜVENLİK

GENEL ELEKTRİKLİ EL ALETİ GÜVENLİK UYARILARI

⚠️ UYARI Bu elektrikli alet ile birlikte verilen tüm uyarıları, talimatları, resimleri ve özellikleri okuyun.

Aşağıda listelenen talimatların tamamına uyulmaması durumunda elektrik çarpması, yangın ve/veya ciddi yaralanmalar meydana gelebilir.

Tüm uyarı ve talimatları ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan “elektrikli el aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

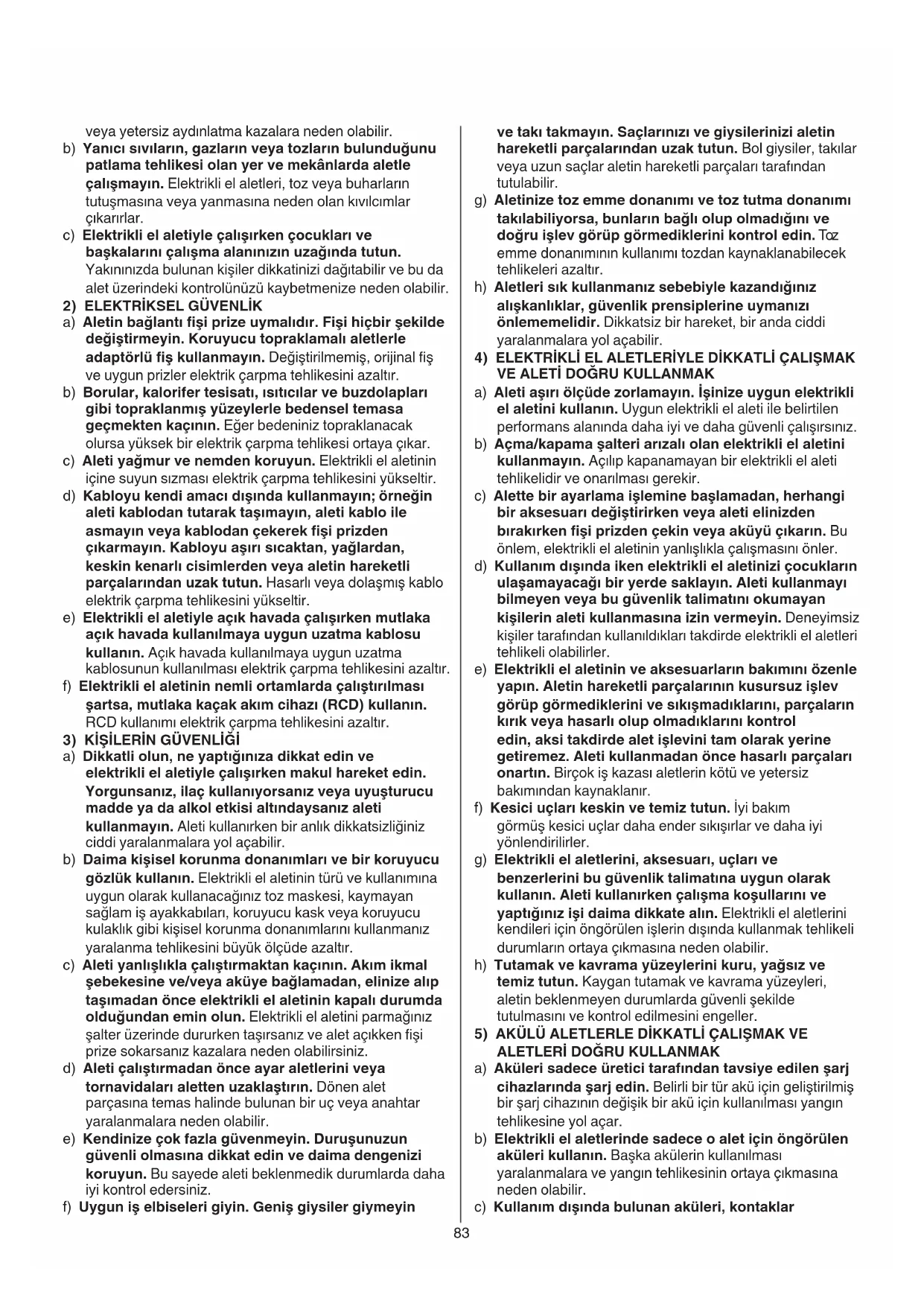

1) ÇALIŞMA YERİ GÜVENLİĞI

a) Çalıştığınız yeri temiz ve düzenli tutun. Düzensizlik

veya yetersiz aydınlatma kazalara neden olabilir.

b) Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi olan yer ve mekânlarda aletle çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına veya yanmasına neden olan kıvılcımlar çıkarırlar.

c) Elektrikli el aletiyle çalışırken çocukları ve başkalarını çalışma alanınızın uzağında tutun. Yakınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2) ELEKTRİKSEL GÜVENLİK

a) Aletin bağlantı fişi prize uymalıdır. Fışı hiçbir şekilde değiştirmeyin. Koruyucu topraklamalı aletlerle adaptörlü fiş kullanmayın. Değiştirilmemiş, orijinal fiş ve uygun prizler elektrik çarpma tehlikesini azaltır.

b) Borular, kalorifer tesisatı, ısitıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa geçmekten kaçının. Eğer bedeniniz topraklanacak olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar.

c) Aleti yağmur ve nemden koruyun. Elektrikli el aletinin içine suyun sızması elektrik çarpma tehlikesini yükseltir.

d) Kabloyu kendi amacı dışında kullanmayın; örneğin aleti kablodan tutarak taşımayın, aleti kablo ile asmayın veya kablodan çekerek fişi prizden çıkarmayın. Kabloyu aşırı sıcaktan, yağlardan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir.

e) Elektrikli el aletiyle açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.

f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka kaçak akım cihazı (RCD) kullanın. RCD kullanımı elektrik çarpma tehlikesini azaltır.

3) KİŞİLERİN GÜVENLİĞI

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli el aletiyle çalışırken makul hareket edin. Yorgunsanız, ilaç kullanıyorsanız veya uyuşturucu madde ya da alkol etkisi altındaysanız aleti kullanmayın. Aleti kullanırken bir anlık dikkatsizliğiniz ciddi yaralanmalara yol açabilir.

b) Daima kişisel korunma donanımları ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak kullanacağını toz maskesi, kaymayan sağlam iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi kişisel korunma donanımlarını kullanmanız yaralanma tehlikesini büyük ölçüde azaltır.

c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı durumda olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıklken fişi prize sokarsanız kazalara neden olabilirsiniz.

d) Aleti çalıştırmadan önce ayar aletlerini veya tornavidaları aletten uzaklaştırın. Dönen alet parçasına temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir.

e) Kendinize çok fazla güvenmeyin. Duruşunuzun güvenli olmasına dikkat edin ve daima dengenizi koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edersiniz.

f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin

ve takı takmayın. Saçlarını zı ve giysilerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçaları tarafından tutulabilir.

g) Aletinize toz emme donanımı ve toz tutma donanımı takılabiliyorsa, bunların bağlı olup olmadığını ve doğru işlev görüp görmediklerini kontrol edin. Toz emme donanımının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltır.

h) Aletleri sık kullanmanız sebebiyle kazandığınız alışkanlıklar, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir.

4) ELEKTRİKLİ EL ALETLERİYLE DİKKATLİ ÇALIŞMAK VE ALETİ DOĞRU KULLANMAK

a) Aleti aşırı ölçüde zorlamayın. İşinize uygun elektrikli el aletini kullanın. Uygun elektrikli el aleti ile belirtilen performans alanında daha iyi ve daha güvenli çalışısınız.

b) Açma/kapama şalteri arızalı olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılması gerekir.

c) Alette bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkta çalışmasını önler.

d) Kullanım dışında iken elektrikli el aletinizi çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu güvenlik talimatını okumayan kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri tehlikeli olabilirler.

e) Elektrikli el aletinin ve aksesuarların bakımını özenle yapın. Aletin hareketli parçalarının kusursuz işlev görüp görmediklerini ve sıkışmadıklarını, parçaların kırık veya hasarlı olup olmadıklarını kontrol edin, aksi takdirde alet işlevini tam olarak yerine getiremez. Aleti kullanmadan önce hasarlı parçaları onartın. Birçok iş kazası aletlerin kötü ve yetersiz bakımından kaynaklanır.

f) Kesici uçları keskin ve temiz tutun. İyi bakım görmüş kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler.

g) Elektrikli el aletlerini, aksesuarı, uçları ve benzerlerini bu güvenlik talimatına uygun olarak kullanın. Aleti kullanırken çalışma koşullarını ve yaptığınız işi daima dikkate alın. Elektrikli el aletlerini kendileri için öngörülen işlerin dışında kullanmak tehlikeli durumların ortaya çıkmasına neden olabilir.

h) Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller.

5) AKÜLÜ ALETLERLE DİKKATLİ ÇALIŞMAK VE ALETLERİ DOĞRU KULLANMAK

a) Aküleri sadece üretici tarafından tavsiye edilen şarj cihazlarında şarj edin. Belirli bir tür akü için geliştirilmiş bir şarj cihazının değişik bir akü için kullanılması yangın tehlikesine yol açar.

b) Elektrikli el aletlerinde sadece o alet için öngörülen aküleri kullanın. Başka akülerin kullanılması yaralanmalara ve yangın tehlikesinin ortaya çıkmasına neden olabilir.

c) Kullanım dışında bulunan aküleri, kontaklar

arasında köprüleme yapma olasılığı bulunan büro ataçları, madeni paralar, anahtarlar, çiviler, vidalar veya diğer küçük metal eşya ve cisimlerden uzak tutun. Akü kontakları arasındaki bir kısa devre yanmalara veya yangın çıkmasına neden olabilir.

d) Yanlış kullanım durumunda akünün dışına sıvılar sizabilir. Bu sıvılarata temas etmeyin. Yanlışlıkla aküden sızan sıvılarata temas ederseniz, temas yerini hemen su ile yıkayın. Eğer söz konusu sıvı gözünüze kaçacak olursa hemen bir hekime başvurun. Aküden dışarı sızan sıvılar cildinizde tahrişlere veya yanmalara neden olabilir.
e) Hasarlı veya değiştirilmiş akü veya el aleti kullanmayın. Hasarlı veya değiştirilmiş aküler beklenmedik davranışlara yol açarak yangın, patlama ve yaralanmalara neden olabilir.
f) Akü veya aleti ateşe veya yüksek sıcaklıklara maruz bırakmayın. Ateşe veya 130°C üstündeki sıcaklıklara maruz kalma patlamalara yol açabilir.
g) Tüm şarj talimatlarını uygulayın ve akü ya da aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin. Hatalı şarj veya belirtilen aralık dışındaki sıcaklıklarda şarj aküye zarar vererek yangın riskini yükseltebilir.
6) SERVIS
a) Aleti sadece uzman bir elemana ve orijinal yedek parçalar kullandıarak onartın. Böylelikle aletin güvenliğini korumuş olursunuz.
b) Hasarlı akülerde onarım işlemi yapmayın. Akülerin onarımı sadece üretici veya yetkili servisler tarafından yapılmalıdır.

KABLOSUZ DAİRE TESTERELER İÇİN GÜVENLİK TALİMATLARI

1) KESME YÖNTEMİ
a) TEHLIKE : Ellerinizi kesme yapılan yere ve testere bıçağına yaklaştırmayın. İkinci elinizle ek tutamağı veya motor gövdesini tutun. İki elinizle testereyi tuttuğunuzda ellerinizin testere bıçağı tarafından yaralanma tehlikesini önlersiniz.
b) Kestiğiniz cismin alt kısmından ellerinizi uzak tutun. Koruma ünitesi sizi cismin altındaki testere bıçağından koruyamaz.
c) Testerenin kesme derinliğini iş parçasına göre ayarlayın. İş parçasının altından sadece testere bıçağının dişleri görünecek şekilde ayarlayın.
d) Kesilecek iş parçasını hiçbir zaman elinizde veya bacağınızın üzerinde tutmayın. İş parçasını sağlam bir tertibatla emniyete alın. Testerenin bedeninizle temasa gelmesinin, testere bicağının sıkışmasının veya aletin kontrolünün kaybedilmesinin önüne geçmek için iş parçasının iyi bir biçimde tespit edilmesi önemlidir.
e) Aksesuarın gizli kablo tesisatına temas edebileceği bir işlem yaparken elektrikli aleti izolasyonlu tutamaklardan tutun ("akım taşıyan" bir tele temas etmek, aletin metal parçalarında da "akım dolaşmasına" ve operatöre elektrik çarpmasına neden olabilir)
f) Yan kesim yaparken her zaman yan dayamak veya düz kenar ayarı kullanın. Böylece daha mükemmel kesim sonucu elde eder, testere biçagının kayma olasılığını azaltmış olursunuz.
g) Daima uygun giriş delikli doğru büyüklükte testere

bıçakları kullanın (örneğin yıldız biçimli veya yuvarlak). Testerenin montaj parçalarına uygun olmayan testere bıçakları balanssız dönerler ve aletin kontrolünün kaybına neden olurlar.

h) Kesinlikle zarar görmüş veya uygunsuz biçak yıkayıcıları ya da civatalar kullanmayın. Biçak yıkayıcısı ile civata testereniz için özel olarak tasarlanmıştır ve maksimum performans ile kullanım emniyeti sağlar.
2) GERİ TEPME - NEDENLERİ VE BUNA İLİŞKIN UYARILAR

• Geriye tepme olarak tabir edilen durum, sıkışan, seken veya hizadan çıkan bir testere bıçağının yaptığı ani harekettir; bu ani hareket, kontrol dışına çıkan testerenin kesilmekte olan parçadan çıkarak testere kullanıcısının üzerine doğru yönelmesine neden olur
• Testere bıçağının kesim hattının daralması veya kapanması sonucu sıkışması ya da takılması, testerenin dönmesini engeller ve motorun tepkimesi sonucu kesim birimi aniden ve süratle testere kullanıcısına doğru geri tepebilir
• Testere bıçağı kesim esnasında ters dönerse ya da hizadan çıkarsa, bıçağın arka kenarındaki dişler kesilen cismin üst tabakasının içine kazılarak bıçağın kesim hattından çıkıp kullanıcıının üzerine doğru tepmesine neden olabilir
• Geri tepme elektrikli el aletinin yanlış veya hatalı kullanımının bir sonucudur. Geri tepme kuvveti aşağıda belirtilen önlemlerle önlenebilir.
  a) Testere tutacaklarını iki elle sıkıca tutun ve kolunuzu olası bir geri tepmeyi karşılayabilecek şekilde pozisyonlandırın. Testere bıçağının yan taraflarından birinde durmaya özen gösterin, kesinlikle testere bıçağının kesim hattı üzerinde durmayın. Geri tepme yüzünden testere aniden geriye hareket edebilir, kullanıcıının doğru tedbirleri alması halinde geri tepme gücü kontrol edilebilir hale gelir.
  b) Testere biçağı takılırsa, ya da kesme işlemine hangi nedenle olursa olsun ara vermek istediğinizde, çalıştırma düğmesini bırakın ve testereyi biçak tamamen hareketsiz hale gelene kadar sabit tutun. Testereyi, biçak henüz çalışır haldeyken kesinlikle cisimden çıkarmayın ya da geriye doğru çekmeyin. Aksi takdirde geri tepme meydana gelebilir. Kesme çalışmalarına başlamadan önce, testerenin takılmasına neden olabilecek engelleri kaldırın, gerekli tedbirleri alın ve çivi veya vida gibi cisimleri kesmemeye özen gösterin.
  c) Testereyi, kesme işlemine devam etmek için tekrar cisimdeki kesim hattına soktuğunuzda, testere bıçağını kesiğin ortasına yerleştirin ve testere dişlerinin cisim ile temas etmemesine özen gösterin. Aksi takdirde, testerenin tekrar çalıştırılması halinde bıçak dişleri geri tepmeye neden olabilir.
  d) Testere bıçağının sıkışmasını ve geri tepmeyi önlemek için keseceğiniz geniş panellerde destek kullanın. Geniş paneller kesilirken kendi ağırlığı altında sarkma belirtisi gösterir. Bu nedenle kesilen panelin alttan her iki taraftan, hem kesim hattına yakın bir yerden hem kenarlardan desteklenmesi gerekir.
  e) Körelmiş veya hasarlı bir biçak kullanmayın. Bilenmemiş veya uygun takılmamış biçaklar dar bir kesime yol açarak aşırı sürtünmeye, kesim aletinin takılmasına ve geri tepmeye neden olur.
  f) Bıçağın kesim derinliğini ve açı ayarını düzenleyen

manivelaların kesme işlemine başlamadan önce sıkıca ve emniyetli bir biçimde kurulmuş olmasına özen gösterin. Eğer testere bıçağının açısını ve derinliğini ayarlayan parçalar kesim esnasında yerinden oynarsa, bu bıçağın takılmasına ve geri tepmeye neden olabilir.

g) Özellikle mevcut duvarlarda ve diğer görüneyen yerlerde kesme yaparken dikkatli olun. Malzeme içine giren testere biçağı görüneyen nesneler içinde bloke olabilir ve geri tepme kuvvetlerinin ortaya çıkmasına neden olabilir.

1) ALT KORUYUCU KAPAĞIN FONKSİYONU

a) Her kullanımdan önce testerenin alt koruyucusunun düzgün biçimde kapanıp kapanmadığını kontrol edin. Alt koruyucunun serbestçe hareket etmemesi ve anında kapanmaması halinde testereyi çalıştırmayın. Alt koruyucuyu hiçbir zaman açık pozisyona gelecek biçimde sıkıştırmayın veya bağlamayın. Testerenin yanlışlıkla düşmesi halinde meydana gelen darbe sonucu alt koruyucu eğilmiş olabilir. Şebeke fişini çekin, alt koruyucuyu geriye çekilebilen tutacak ile kaldırarak serbestçe hareket edebilmesini sağlayın. Ayrıca alt koruyucunun hiçbir kesim açısı ve derinliğinde testere bıçağı veya başka parçalar ile temas haline gelmemesi için özen gösterin.

b) Alt koruyucuya bağlı yayın düzgün biçimde çalışır durumda olup olmadığını kontrol edin. Eğer koruyucu ile yay düzgün biçimde çalışmıyorsa, ürünün yetkili servis tarafından bakımı yapılmalıdır. Zarar görmüş parçalar, yapışkan birikintiler veya birikmiş döküntüler alt koruyucunun ağır çalışmasına neden olabilir.

c) Alt koruyucu, sadece yukarıdan aşağı yapılan kesimler ve küçük parçaların kesimi gibi özel işlemlerde elle geriye çekilmelidir. Alt koruyucuyu tutacağı geriye doğru çekerek kaldırın ve testere biçagı cismi kesmeye başladığı anda alt koruyucuyu bırakın. Tüm diğer kesim biçimlerinde alt koruyucu otomatik olarak çalıştırılmalıdır.

d) Testereyi kesim tezgâhına veya zemine bırakmadan önce, alt koruyucunun testere bıçağını kaplayarak örtmesine özen gösterin. Koruyucusu olmayan ve çalışır durumda olan bir biçak testerenin geriye doğru hareket etmesine ve hareket hattında bulunan her şeyi kesmesine neden olacaktır. Testereyi kapattıktan sonra bıçağın tamamen hareketsiz hale gelmesi için gerekli olan süreyi hiçbir zaman gözden kaçırmayın.

EK GÜVENLİK TALİMATI

GENEL

• Bu alet 16 yaşın altındaki kişiler tarafından kullanılmamalıdır
• Bu alet sulu kesme işlerine uygun değildir
• Bu aletle asbest içeren malzemeleri işlemeyin (asbest kanserojen bir madde kabul edilir)

• Kurşun içeren boya, bazı ahşap türleri, mineral ve metal gibi malzemelerden çıkan toz zararlı olabilir (tozla temasta bulunulması veya solunması operatörde veya yakında bulunan kişilerde alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına neden olabilir); toz maskesi takın ve toz ekstraksiyon cihazıyla çalışın (bağlanabiliyorsa)

• Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu), bilhassa ahşap yenileme katkı maddeleriyle birlikte, karsinojenik olarak sınıflandırılır; toz maskesi takın ve toz ekstraksiyon cihazı ile çalışın (bağlanabiliyorsa)

• Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal taleplerini takip edin
• Bu testereyi bir testere tablası ile birlikte kullanmayın
• Herhangi bir ayarlama yapmadan ve aksesuarları değiştirmeden önce bataryayı aletten sökün

AKSESUARLAR

• SKIL sadece orijinal aksesuarlar kullanıldığında aletin düzgün çalışmasını garanti eder
• Sadece bu kullanım kılavuzunda belirtilen tanıtım değerlerine uygun, EN 847-1'e göre test edilmiş ve buna uygun olarak işaretlenmiş testere bıçaklarını kullanın
• Bu aletle kullanacağını aksesuar edilen devir sayısı en azından aletin boştaki en yüksek devir sayısı kadar olmalıdır
• Sadece minimum 165 mm, maksimum 165 mm çapa ve 16 mm mil deliğine sahip testere bıçakları kullanın
• HSS testere bıçaklarının bu aletle kullanılmasına müsaade yoktur
• Bu aletle taşlama/kesme diskleri kullanmayın

KULLANMADAN ONCE

• İş parçasının vida, çivi ve benzeri malzeme tarafından hasar görmemesi için dikkatli olun; çalışmaya başlamadan önce bunları çıkartın
• Kesme işlemine başlamadan önce, kesme hattı altındaki ve üstündeki bütün engelleri uzaklaştırın
• Çalıştığınız parçayı sabitleyin (kındaçlarla ya da mengeneyle sabitlenmiş bir iş parçası elle tutulan işten daha güvenilirdir)
• Görünmeyen elektrik kablolarını belirlemek için uygun bir tarama cihazı kullanın veya yerel akım ikmal şirketlerinden yardım isteyin (elektrik kablolarıyla temas, yangın çıkmasına veya elektrik çarpmalarına neden olabilir; bir gaz borusu hasar görürse patlama tehlikesi ortaya çıkar; bir su borusunun delinmesi halinde maddi hasarlar meydana gelebilir veya elektrik çarpma tehlikesi ortaya çıkabilir)

KULLANIM SIRASINDA

• Cihaz çalışırken gürültü seviyesi 85 dB(A) desibele kadar çıkabilir; kulak koruyucu kullanın
• Orijinal koruma tertibatı olmadan aleti asla kullanmayın
• Çok küçük iş parçalarını kesmeyi denemeyin
• Aleti başınızın üstünde tutarak çalışmayın
• Aletiniz bloke olursa, veya alet normal çalışmıyorsa veya değişik gürültüler geliyorsa, aleti hemen kapatın ve fişi prizden çekin

KULLANIMDAN SÔNRA

• Aletinizi bırakıp gitmeden önce mutlaka kapatın ve döner parçaların tam olarak durmasını bekleyin
• Aleti kapattıktan sonra testere biçagını yan taraftan bastırarak frenlemeyin

BATARYALAR

- Temin edilen batarya bir miktar şarj edilmiştir (bataryanın tam kapasiteyle çalışmasını sağlamak için, elektrikli aletinizi ilk kez kullanmadan önce bataryayı batarya şarj cihazında tamamen şarj edin)

- Bu aletle sadece aşağıdaki bataryaları ve şarj cihazlarını kullanın

-SKIL bataryası: BR1*31****

-SKIL sari cihazı: CR1*31****

- Hasarlı bataryaları kullanmayın, yenileyin

- Bataryayı sökmeyin

• Aleti/bataryayı yağmur altında bırakmayın
• İzin verilen ortam sıcaklığı (aleti/şarj cihazını/batarya): -şarjda 4...40°C
  -isletmede -20...+50°C
  -depolamada -20...+50°C

ALET/BATARYA ÜZERİNDE BULUNAN İŞARETLERİN ACIKLAMASI

③ Kullanmadan önce kılavuzu okuyun
④ Piller ateşe maruz kaldığında patlar, bu yüzden herhangi bir nedenle pili yakmayın
⑤ Aleti, şarj cihazını ve bataryayı daima 0°- 50° arasındaki oda sıcaklığında saklayın
⑥ Elektrikli aletlerini ve pilleri evdeki çöp kutusuna atmayın

KULLANIM

• Bataryanın şarji
  ! şarj cihazı ile birlikte verilen güvenlik uyarıları ve talimatlarını okuyun
• Bataryanın çıkarılması/takılması ②
• Testere bıçağı takılması ②
  ! bataryayı aletten çıkarın
  -altigen anahtarını A levhasındaki B tutucusundan alın
  -mil kilitleme düğmesine C basılı tutarak bıçak civatasınıD altıgen anahtarını A YELKOVAN YÖNÜNDE çevirerek açın (= testere bıçağına basılı okla aynı yönde)
  ! eksen kilidi düğmesine C yalnızca alet çalışmıyorken basın
  -eksen kilidi düğmesini C bırakın
  -halkayı E çıkartın
  ! halkaların testereye değen kısımlarının H tamamen temiz olmasına dikkat edin
  -kol G yardımı ile alt emniyet parçasını F açın, testere bıçağı monte üzerindeki oklar ile üst emniyet parçası üzerindekiler aynı yönü göstermelidir
  -alt emniyet parçasını F bırakın
  -halkayı E takın
  -bıçak pimini altıgen anahtarı ile 1/8 oranında sıkıca takarken, eksen kilidi düğmesine C basın ve tutun (sert maddeler üzerinde kesim yaparken testere bıçağının yerinden oynamasını ya da testerenin aniden sıçramasını ve motora yüklenilmesini önler)
  -eksen kilidi düğmesini C bırakın

- Kesme derinliğinin ayarlanması (0-54 mm) ⑦

-kesme kalitesinin optimal olarak sağlanabilmesi için testere bıçağının iş parçasının altından 3 mm'den fazla çıkmaması gerekir

-düğmeyi J gevşetin

-göstergeden L yararlanarak, ayağı K kaldırma/indirme açı çizelgesinde istediğiniz kesme derinliği ayarlayın -düğmeyi J tekrar sıkın

- Batarya şarj süre göstergesi ⑧ -mevcut batarya seviyesini göstermek için batarya seviyesi gösterge düğmesine AC basın.

- Kesme açısının ayarlanması (0-50°) ⑨ -düğmeyi M gevşetin

-göstergeden N yararlanarak, aleti devirmek suretiyle açı çizelgesinde istediğiniz kesme açısını ayarlayın -düğmeyi M tekrar sıkın

! gönyeli kesme sırasında derinlik çizelgesinde görülen kesme derinliği gerçek kesme derinliği değildir

• 90°-Kesme açısı kontrolü ⑨
  -ayağı K maksimum kesme derinliğine ayarlayın ve sıkın ⑦
  -kesme açısını 0°'ye ayarlayın ve sıkın
  -bir gönye ile testere biçağı ve ayak alt kenarı arasındaki 90°'yi kontrol edin
  -ayar yapılması gerekiyorsa, düğmeyi M gevşetin ve ayar vidasını P resimde gösterildiği gibi kullanın

- Ayarlanabilir bıçak korumalığı Q ⑩

-aletin, iş parçası üzerine çizilen kesme hattı üzerinde hassas biçimde yönlendirilmesini sağlar

-0°'lik düz kesme işlerini veya ilgili gösterge hatlarını kullanarak 45°'lik gönyeli kesme işlerini sağlar

! ayağın büyük bölümü, iş parçasının yaslanmış bölümü üzerinde olmalıdır

-farklı testere bıçağı genişlikleri ile hizalamak için ayarlanabilir, ancak testere bıçağının bir kısmı hizalanmayabilir, bu durumda atık malzemenin bıçağının iç veya dış tarafına gelmesini seçin ⑩

! kesme genişliği, testere biçağı kalınlığı ile değil, testere biçağı dişlerinin genişliği ile belirlenir

! gerçek kesme çizgisini kontrol etmek için daima bir deneme kesmesi yapın

- Toz emme ⑪

Elektrik süpürgesi kullanırken

-süpürge bağlantısı R gösterilen şekilde takın

-elektrikli süpürge hortumunu elektrikli süpürge adaptörüne bağlayın R

! elektrik süpürgesi hortumu hiçbir zaman alt biçak koruma parçası deliğini kapatmamalı veya kesme işlemine engel olmamalıdır

Toz torbası

-toz torbasını AD bağlayın

- Aletin çalıştırılması ⑪

-bataryayı takın

-daima bir elinizle S tutamağını, diğer elinizle de T tutamağını tutun

-aletin ayağının ön tarafını iş parçası üzerine pozisyonlayın

! testere biçağı dişlerinin iş parçasını saplı olmamasına dikkat edin

-önce başparmağınızla düğmeye W basıp (= sabitlenemeyen emniyet şalteri) şaltere Y basmak suretiyle aleti çalıştırın

! testere, testere bıçağı iş parçası içine girmeden önce maksimum hıza erişmelidir

-testere bıçağı iş parçası içine sokulunca alt biçak koruma parçası F kendiliğinden açılır (alt biçak koruma parçasını sadece özel işler için, örneğin yerleştirici kesmeler için elle açın; bunu yaparken de kolu G kullanın)

! aleti gereğinden fazla zorlamayın (bıçak uçlarının aşırı ısınmasını hafif ve sürekli basınç uygulayın)

! çalışma esnasında, aleti daima gri renkli bölge(ler) den tutun

-kesme işleminden sonra şalteri Y boşa alarak aleti kapatın

! aleti iş parçasından çıkarmadan önce testere bıçağının tam olarak durmasını bekleyin

- anahtar Y etkinleştirildiğinde LED ışık V ⑫ otomatik olarak yanar

- Pil koruma

Şu durumlarda aleti olarak kapatır veya aletin çalıştırılmasını önler, iken

-yük çok yüksek olduğunda

-batarya sıcaklığı uygun çalışma sıcaklık aralığı olan -20 ila +50°C içinde değil

-lityum-iyon pil bitmeye yakınken (aşırı boşalmaya karşı koruma sağlamak için)

! alet otomatik olarak kapandıktan sonra açma/kapama düğmesine basmayın; pil hasar görebilir

UYGULAMA ÖNERİLERİ

• Parçalanma ve yarılmaları minimum düzeyde tutabilmek için iş parçasının iyi olan tarafını daima aşağı bakacak biçimde yerleştirin
• Daima doğru tip ve keskin testere biçakları kullanın ⑬ -kesme kalitesi dişlerin sayısı ile düz orantılı olarak artar -sert metalli testere biçaklarının kullanım ömrü, geleneksel testere biçaklarına oranla 30 kat daha uzundur
• Yan dayamak Z ⑭

-iş parçası kenarlarının hassas paralel kesimlerini sağlar -ayağın her iki yanına da takılabilir

Yan dayamağın ayarlanması

-düğmeyi AA gevşetin

-yan dayamak çizelgesi yardımı ile istediğiniz kesme genişliğini ayarlayın (bıçak korumalığı Q 0-referansı olarak kullanın)

-düğmeyi AA tekrar sıkın

• Yerleştirme kesimi ⑮

-istediğiniz kesme derinliğini ayarlayın
-biçak korumalığı Q iş parçası üzerine çizilmiş bulunan kesme hattına doğrultulmuş biçimde aleti öne devirin
-kol G yardımı ile alt emniyet parçasını F açın
-testere bicağı iş parçasına dalmadan hemen önce aleti çalıştırın ve aletin arka kısmını, ön ayak kenarını dayama noktası olarak kullanarak, yavaşça indirin -aleti yavaşça aşağı indirin
-testere bıçağı cismi kesmeye başladığı, kolu G gevşetin ! aleti prensip olarak geri sürmeyin

- Büyük levhaların veya tablaların kesilmesi ⑯

-kesilecek levhayı, kesme hattı yakın olacak biçimde yere, bir masaya veya bir tezgâha yatırın

! kesme derinliğini, levha tam kesilecek ve zemin kesilmeyecek ölçüde ayarlayın

-eğer yan dayamak istenen kesme genişliğine olanak sağlamıyorsa, kılavuz işlevi görmek üzere düz bir çitayı iş parçası üzerine yapıştırıp veya civiledikten sonra, aleti, sağ ayak tarafı bu çitayı izleyecek biçimde hareket ettirin ⑰

- Daha fazla bilgi için www.skil.com adresine bakın

BAKIM / SERVİS

• Bu alet profesyonel kullanıma yönelik değildir
• Aleti daima temiz tutun (özellikle havalandırma yuvalarını AB)

! temizlemeden önce aletten bataryayı çıkarın

• Alt koruyucunun F ② çevresini her zaman temiz tutun (basınçlı hava veya fırça yardımıyla tozu ve talaşı giderin)
• Testere bıçağını işiniz biter bitmez temizleyin (özellikle üzerinde reçine ve tutkal kalıntıları varsa)
• Dikkatli biçimde yürütülen üretim ve test yöntemlerine

rağmen alet arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır

- aleti ambalajıyla birlikte satın alma belgenizi de ekleyerek saticınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir)

- Aşırı yüklenme ve yanlış kullanımın aleti garanti kapsamından çıkaracağını unutmayın (SKIL garanti koşulları için www.skil.com adresine bakın veya satıcınıza başvurun)

ÇEVRE

- Elektrikli aletlerini, piller, aksesuarları ve ambalajları evdeki çöp kutusuna atmayın (sadece AB ülkeleri için) -kullanılmış elektrikli aletleri, elektrik ve elektronik eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir -sembol ⑥ size bunu anımsatmalıdır ! bataryayı tasfiye etmeden önce, kaçak akımları önlemek üzere batarya uçlarını ağır bir bantla sarın

GÜRÜLTÜ / TİTREŞİM

• EN 62841 uyarınca ölçülen bu aletin ses basıncı seviyesi 91,0 dB(A) ve ses gücü seviyesi 102,0 dB(A) (tolerans K = 3 dB), titreşimi ise * (triaks vektör toplamı; tolerans K = 1,5 m/s²) *ahşapta kesme < 2,5 m/s²
• Titreşim emisyon seviyesi EN 62841'de sunulan standart teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla karşılaştırmak amacıyla ve aletin söz konusu uygulamalarda kullanılması sırasında titreşime maruz kalma derecesinin ön değerlendirmesi olarak kullanılabilir -aletin farklı uygulamalar için veya farklı ya da bakımı yetersiz yapılmış aksesuarlarla kullanılması, maruz kalma seviyesini belirgin biçimde artırabilir -aletin kapalı olduğu veya çalıştığı ancak gerçek anlamda iş yapmadığı zamanlarda, maruz kalma seviyesi belirgin biçimde azalabilir ! aletin ve aksesuarlarının bakımını yaparak, ellerinizi sıcak tutarak ve iş modellerinizi düzenleyerek kendinizi titreşimin etkilerinden koruyun

PL
