ПОСІБНИК КОРИСТУВАЧА 3520 CA SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

Заява про відповідність ЄС Бездротова дискова пила Товарний номер Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у:

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

• Если инструмент, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной101 Під поняттям “електроприлад” в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ

a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення на робочому місці можуть призводити до нещасних

b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. c) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) ЕЛЕКТРИЧНА БЕЗПЕКА

a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом. b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом. c) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом. d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом. e) Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом. f) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.

a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм. b) Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або

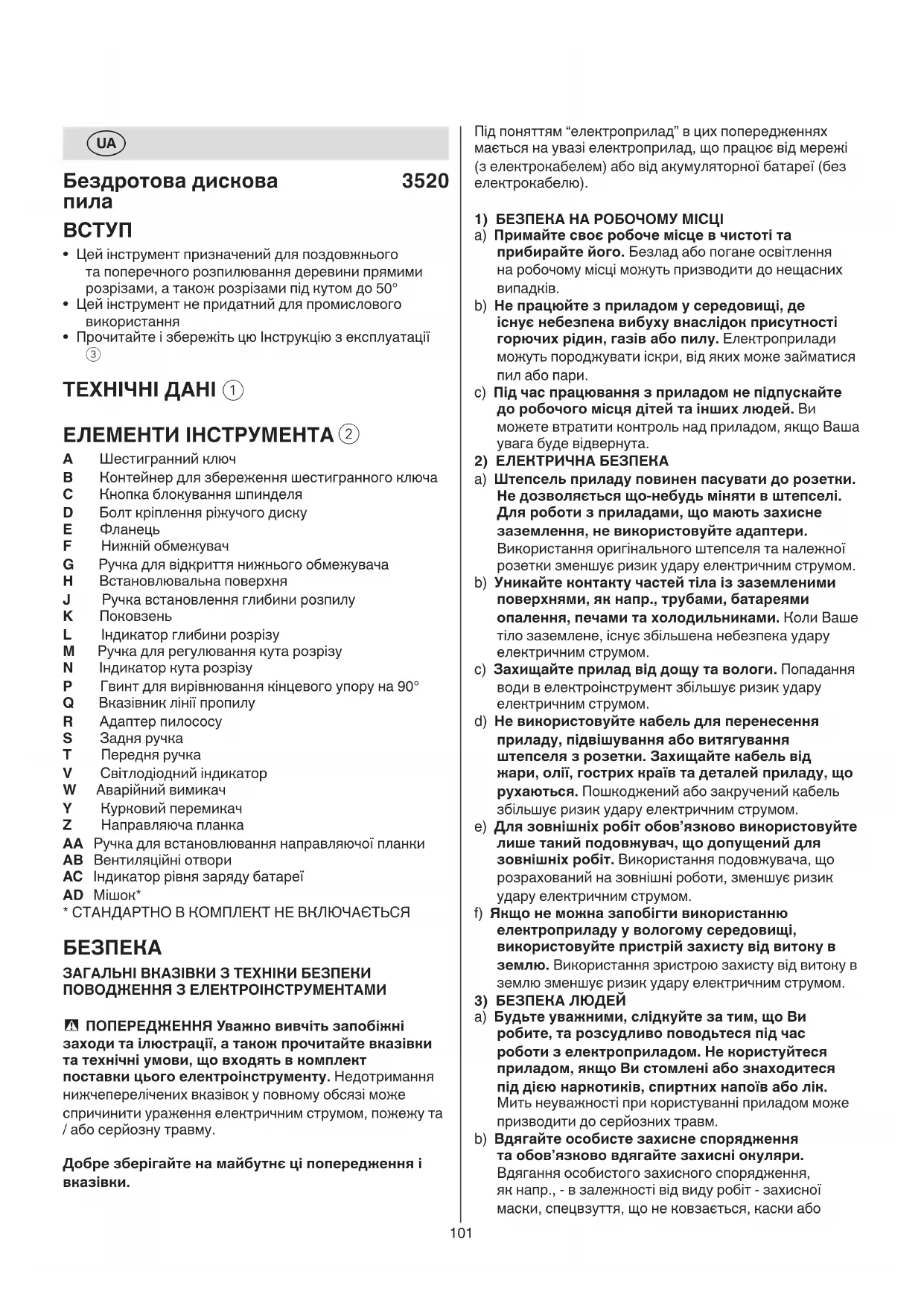

• Цей інструмент призначений для поздовжнього та поперечного розпилювання деревини прямими розрізами, а також розрізами під кутом до 50°

• Цей інструмент не придатний для промислового використання

• Прочитайте і збережіть цю Інстpукцію з експлуатації

A Шестигранний ключ B Контейнер для збереження шестигранного ключа C Кнопка блокування шпинделя D Болт кріплення ріжучого диску E Фланець F Нижній обмежувач G Ручка для відкриття нижнього обмежувача H Встановлювальна поверхня J Ручка встановлення глибини розпилу K Поковзень L Індикатор глибини розрізу M Ручка для регулювання кута розрізу N Індикатор кута розрізу P Гвинт для вирівнювання кінцевого упору на 90° Q Вказівник лінії пропилу R Aдаптер пилососy S Задня ручка T Передня ручка V Світлодіодний індикатор W Аварійний вимикач Y Курковий перемикач Z Направляюча планка AA Ручка для встановлювання направляючої планки AB Вентиляційні отвори AC Індикатор рівня заряду батареї AD Мішок*

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПОВОДЖЕННЯ З ЕЛЕКТРОІНСТРУМЕНТАМИ - ПОПЕРЕДЖЕННЯ Уважно вивчіть запобіжні заходи та ілюстрації, а також прочитайте вказівки та технічні умови, що входять в комплект поставки цього електроінструменту. Недотримання нижчеперелічених вказівок у повному обсязі може спричинити ураження електричним струмом, пожежу та / або серйозну травму. Добре зберігайте на майбутнє ці попередження і вказівки.102 приладу. Пошкоджені деталі треба відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести. g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій. h) Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

5) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ

ЕЛЕКТРОПРИЛАДАМИ, ЩО ПРАЦЮЮТЬ НА АКУМУЛЯТОРНИХ БАТАРЕЯХ a) Заряджуйте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. b) Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі. c) Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. d) При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опік. e) Не використовуйте пошкоджені або модифіковані акумулятори або електроінструменти. Пошкоджені або модифіковані акумулятори повестися неочікувано, що може призвести до пожежі, вибуху або ризику травми. f) Не піддавайте акумулятор або електроінструмент дії вогню або високих температур. Вогонь або температури вищі за 130°C можуть призвести до вибуху. g) Виконуйте всі вказівки із заряджання і не заряджайте акумулятор або електроінструмент за температур, що виходять за вказані в інструкції межі. Неправильне заряджання або заряджання за температур, що виходять за вказані межі, може пошкодити батарею і підвищити ризик

навушників,зменшує ризиск травм. c) Уникайте ненавмисного вмикання. Перш ніж вмикати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм. d) Перед тим, як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити

e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях. f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються. g) Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. h) Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.

4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ

ЕЛЕКТРОПРИЛАДАМИ a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. b) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. c) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею, якщо вона знімається. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу. d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. e) Старанно доглядайте за електроінструментами і приладдям. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування103 відцентроване, зубці в задній частині пили можуть глибоко входити в поверхню деревини, в результаті чого лезо виходить з розрізу та відлітає назад в напрямку оператора

• Сіпання це результат неправильної експлуатації або помилок при роботі з електроприладом. Йому можна запобігти за допомогою належних запобіжних заходів, що описані нижче. a) Обома руками міцно тримайте пилу, прикладаючи зусилля для запобігання віддачі. Стійте збоку від стола, а не на одній лінії з лезом. В результаті віддачі пила може стрибнути назад, але оператор може контролювати силу віддачі за умови вживання відповідних заходів безпеки. b) Якщо лезо застрягло, або якщо розпилювання було зупинено з якоїсь причини, відпустіть тригер та залиште нерухому пилу в матеріалі до повної зупинки леза. Ніколи не намагайтеся забрати пилу від виробу або витягти її назад, якщо лезо ще рухається, або можлива віддача. Перевірте виріб, що розпилюється, та усуньте причину заїдання леза. Запобігайте розпилюванню цвяхів або гвинтів. c) При повторному встановленні пили на виріб відцентруйте лезо пили в розрізі та впевніться, що зубці пили не застрягли в матеріалі. Якщо лезо застрягло, під час увімкнення пили воно може рухатись вгору або викликати віддачу. d) Забезпечте додаткову опору великих панелей, що мінімізувати ризик того, що лезо застрягне та викликає віддачу. Великі панелі можуть прогинатися під власною вагою, тож під панелі з обох боків біля лінії розрізу та біля краю панелі треба поставити опори. e) Не використовуйте путі або ушкоджені леза. Не заточені або неправильно встановлені леза утворюють вузький розріз та викликають надмірне тертя, спричиняючи заїдання леза та віддачу. f) Затискні важелі регулювання глибини та нахилу леза мають бути добре та безпечно затягнені, перш ніж приступати до розпилу. Якщо під час розпилювання настройка леза змінюється, це може викликати заїдання леза та віддачу. g) Будьте особливо обережні при розпилюванні в стінах або в інших місцях, в які Ви не можете зазирнути. При розпилюванні в прихованих об’єктах занурений пиляльний диск може заблокуватися і спричинити рикошет.

1) ФУНКЦІЯ НИЖНЬОГО ОБМЕЖУВАЧА

a) Перед кожним використання перевірте, чи добре закривається нижній обмежувач. Не використовуйте пилу, якщо нижній обмежувач не пересувається вільно та не закривається негайно. Ніколи не фіксуйте нижній обмежувач у відкритому положенні. В разі випадкового падіння пили нижній обмежувач може погнутись. Вийняти вилку з розетки, підніміть нижній обмежувач за допомогою ручки, що відводиться назад, та впевніться, що він вільно рухається, не чіпаючи леза або будь-якої іншої частини інструменту, під всіма кутами та на будь-яку глибину розрізу. b) Перевірте функціонування пружини нижнього обмежувача. В разі некоректного

a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. b) Ніколи не обслуговуйте пошкоджені акумулятори. Обслуговувати акумулятори дозволяється лише виробнику або авторизованим сервісним організаціям. ПОПЕРЕДЖЕННЯ З ТЕХНІКИ БЕЗПЕКИ ДЛЯ БЕЗДРОТОВИХ ДИСКОВИХ ПИЛ

a) НЕБЕЗΠЕКА : Не πідставляйте руки в зону розπилιовання і πід πиляльний диск. Другою рукою тримайтеся за додаткову рукоятку або за корπус мотора. Якщо Ви будете обома руками триматися за πилку, Ви захистите руки від

b) Не просовуйте руки під виріб, що розпилюється. Обмежувач не захистить Вас від леза під виробом. c) Відрегулюйте глибину розпилу відповідно до товщини виробу, що розпилюється. Зубці пили мають лише частково виглядати з-під виробу. d) Ніколи не тримайте розпилювану деталь в руці або на колінах. Зафіксуйте оброблювану деталь у стабільному кріпленні. Щоб зменшити ризик бути зачепленим, застрявання пиляльного диска або втрати контролю над ним, важливо, щоб оброблювана деталь була добре закріплена. e) Під час робіт, коли робочий інструмент може зачепити заховану електропроводку тримайте електроприлади за ізольовані рукоятки (зачеплення електропроводки) заряджує меτалеві частини електроприладу і призводить до удару електричним струмом). f) Під час поздовжнього розпилювання завжди використовуйте спрямовуючу планку або спрямовувач країв. Це покращує точність розрізу та зменшує вірогідність заїдання леза. g) Завжди використовуйте лише пиляльні диски правильного розміру і з відповідною формою посадочного отвору (напр., зірчастої або круглої форми). Пиляльні диски, що не пасують до монтажних деталей пилки, обертаються нерівно і призводять до втрати контролю. h) Ніколи не використовуйте ушкоджені або невідповідні шайби або болти, що тримають лезо. Шайби, що тримають лезо, та болт були спеціально розроблені у відповідності до Вашої пили для забезпечення оптимальної ефективності та безпеки її експлуатації.

2) ВІДДАЧА - ПРИЧИНИ ТΑ ΒІДПОΒІДНІ ВКАЗІВКИ

• Віддача - це неочікувана реакція на защемлення, заїдання або неправильне центрування леза пили, що викликає неконтрольованих рух пили вгору від виробу, що розпилюється, та в напрямку оператора

• Коли лезо защемлене або міцно застрягло у розрізі деревини, воно перестає обертатись, тож мотор спричиняє швидкий рух інструмента назад в напрямку оператора

• Якщо лезо зігнулося в розрізі або погано104

• Ніколи не використовуйте леза, виготовлені з швидкорізальної сталі (HSS)

• Ніколи не використовуйте в цьому інструменті шліфувальні / ріжучі диски ПЕРЕД ВИКОРИСТАННЯМ

• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи

• Перш ніж почати розпилювання, видаліть всі перешкоди на поверхні та під лінією розпилу

• Зафіксуйте оброблювану деталь (оброблювана деталь, зафіксована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж

• Використовуйте придатні пошукові прилади для знаходження захованих в будівлі труб та кабелів або зверніться за допомогою в місцеве підприємство електро-, газо- та водопостачання (зачеплення електропроводки може призводити до пожежі та удару електричним струмом; зачеплення газової труби може призводити до вибуху; sачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призводити до удару електричним струмом) ПІД ЧАС ВИКОРИСТАННЯ

• Рівень шуму при роботі може перевищувати 85 дБ(а); використовуйте навушники

• Ніколи не використовуйте цей інструмент без оригінальної системи захисних обмежувачів

• Не намагайтеся розрізати дуже маленькі вироби

• При розпилюванні не тримайте пилу над головою

• У випадку електричної чи механічної несправності негайно вимкніть інструмент та вийміть вилку з

• Коли ви закінчили роботу з інструментом, вимкніть мотор і переконайтеся, що всі рухомі частини повністю зупинилися

• Після вимкнення дискової пили ніколи не намагайтеся зупинити обертання його леза, застосовуючи до нього бокові зусилля

• Акумулятор, який постачається в комплекті, є частково зарядженим (повністю зарядіть акумулятор в зарядному пристрої перед першим використанням свого електроінструменту, щоб забезпечити повну потужність акумулятора)

• Використовуйте з інструментом тільки такі акумулятори і зарядні пристрої - Акумулятор SKIL: BR1*31**** - Зарядний пристрій SKIL: CR1*31****

• Не використовуйте пошкоджений акумулятор; його треба замінити

• Не розбирайте акумулятор

• Виключіть можливість потрапляння дощу на інструмент або акумулятор

• Дозволена температура довкілля (інструмент/ зарядний пристрій/акумулятор): - під час зарядження 4...40°C - під час роботи –20...+50°C - під час зберігання –20...+50°C ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧЕНЬ НА ІНСТРУМЕНТІ/АКУМУЛЯТОРІ

Перед використанням прочитайте інструкцію із застосування функціонування обмежувача та пружини перед їх використанням треба провести їх технічне обслуговування. Нижній обмежувач може працювати надто повільно внаслідок пошкодження якихось деталей, утворення клейкого нальоту або засмічення. c) Нижній обмежувач може втягуватись вручну тільки для виконання особливих розрізів, таких як врізання та складні розрізи. Підніміть нижній обмежувач, відтягнувши ручку, та щойно лезо увійде в матеріал, відпустіть нижній обмежувач. В усій інших випадках розпилювання нижній обмежувач має функціонувати в автоматичному

d) Кожного разу, перш ніж поставити пилу на верстат або підлогу, перевіряйте, чи покриває нижній обмежувач лезо. Незахищене лезо, що рухається за інерцією, викликає зворотній рух пили, що розпилюватиме все на своєму шляху. Зважайте на час, необхідний для повної зупинки леза після того, як вимикач було відпущено. ДОДАТКОВІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

• Цей інструмент не можна використовувати особам віком до 16 років

• Цей інструмент не підходить для мокрого розпилювання

• Не обробляйте матеріали, що містять асбест (асбест вважається канцерогенним)

• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Слідуйте інструціям по роботі з матеріалами, продуцюючими пил

• Не використовуйте цю пилку в комбінації з розпилювальним столом

• Виймайте акумулятор з інструмента перед виконанням будь-яких регулювань або замінювання частин та приладдя

• SKIL гарантує надійну роботу інструмента тільки при використанні відповідного приладдя

• Використовуйте лише пиляльні диски, що відповідають характеристикам, зазначеним в цій інструкції, перевірені за EN 847-1 та мають відповідне маркірування

• Використовуйте лише приладдя, припустима швидкість обертання якого як мінімум відповідає найвищій швидкості інструмента без навантаження

• Використовуйте леза пили діаметром від 165 до 165 мм та отвором шпинделю діаметром 16 мм105 ! під час фацетування глибина розрізу не відповідає значенню глибини розрізу, що встановлене на шкалі

• Перевірка кута розпилу в 90°

- відрегулюйте та затягніть притискну пластину K, встановивши максимальну глибину розрізу

- відрегулюйте та зафіксуйте кут розрізу 0° - перевірте наявність 90° кута між лезом та основою притискної пластини за допомогою косинця - якщо потребується регулювання, послабте ручку M та використовуйте регулювальний гвинт P як показано на малюнку

• Регульований вказівник лінії пропилу Q

- для спрямовування інструменту поздовж необхідній лінії розрізу, яка накреслена на виробі - для прямого розрізання під кутом 0° або фацетування (45°) використовуйте відповідну лінію

! широка частина притискної пластини має спиратися на частину виробу, що міститься на

- можна налаштовувати під пильні полотна різної ширини; однак може бути, що одна сторона пилки не вирівнюється, тоді вибирайте, чи є відходи на внутрішній або зовнішній стороні леза

! ширина розрізу визначається шириною зубців пили, а не шириною самого полотна пили ! завжди спочатку робіть пробні розпили, щоб перевірити лінію пропилу

Щоб користуватись пилососом необхідно - встановіть адаптер для пилевсмоктувача R так, як показано на малюнку - підключить шланг пилососа до адаптеру пилососа

! не дозволяйте шлангу пилососа заважати функціонуванню нижнього обмежувача або розпилюванню

- встановіть мішок AD

• Використання інструменту

- встановіть батарею - завжди міцно тримайте однією рукою ручку S, а іншою рукою – ручку T - поставте інструмент передньою частиною притискної пластини на виріб, що розпилюється ! переконайтеся, що зубці пили не застрягли в

- увімкніть інструмент, спочатку натиснувши ручку W (= аварійний вимикач, який не можна вимкнути), а потім потягнувши за тригер Y ! перш, ніж лезо пили торкнеться виробу, інструмент має працювати на повну швидкість - нижній обмежувач F відкривається автоматично, коли лезо пили торкається виробу (тільки в разі виконання особливого розрізу, такого як врізання, можна відкрити нижній обмежувач вручну за допомогою важеля G) ! використовуючи інструмент, не докладайте надмірного зусилля (зусилля має бути помірним та постійним, щоб запобігти перегріванню вістря леза) ! під час роботи, завжди тримайте інструмент за частини захвату сірого кольору

При влученні у вогонь батареї вибухають, тому в жодному разі не спалюйте батареї

Зберігайте інструмент/зарядний пристрій/ акумулятор при температурі не більшій 50°C

Hе викидайте електроінструмент та батареї разом зі звичайним сміттям ВИКОРИСТАННЯ

• Заряджання акумулятора ! ознайомтеся з попередженнями і вказівками з техніки безпеки, які надаються з зарядним

• Видалення/встановлення батареї

• Підготовка леза пилки

! виймайте акумулятор з інструмента - візьміть шестигранний ключ A з контейнера B - натисніть кнопку блокування шпинделя C та утримуйте її, доки не знімете болт лезаD, повертаючи монтажний шестигранний ключ A ЗА ГОДИННИКОВОЮ СТРІЛКОЮ (= у напрямку стрілки, зображеної на лезі пилки) ! натискайте кнопку блокування шпинделя C, тільки коли жодний елемент інструмента не

- відпустіть кнопку блокування шпинделя C - видаліть фланець E ! переконайтеся, що встановлювальні поверхні H фланців ідеально чисті та „дивляться” на лезо - відкрийте нижній обмежувач F за допомогою важеля G та утримуйте його, поки Ви монтуюте лезо пили, встановлюючи його таким чином, щоб зубці пили та стрілка на лезі вказували в тому ж напрямку, що й стрілка на верхньому обмежувачі - відпустіть нижній обмежувач F - встановіть фланець E - натисніть кнопку блокування шпинделя C та утримуйте її, поки не затягнете болт леза шестигранний ключем на 1/8 оберту після того, як доводиться докладати ручного зусилля (забезпечте проковзування леза пили, коли воно стикається з надмірним опором, що забезпечує зменшення перевантаження мотора та віддачі пили) - відпустіть кнопку блокування шпинделя C

• Регулювання глибини розпилу (0-54 мм)

- для отримання оптимальної якості розпилювання лезо пили не повинно виглядати з-під виробу, що розпилюється, більше, ніж на 3 мм - відпустіть ручку J - підніміть/опустіть притискну пластину K до встановлення необхідної глибини розрізу на шкалі за допомогою індикатора L - затягніть ручку J

• Індикатор рівня заряду батареї

- натисніть кнопку індикатора рівня заряду акумулятора AC, щоб побачити поточний рівень

• Регулювання кута розпилу (0-50°)

- відпустіть ручку M - нахиляйте інструмент до отримання необхідного кута розрізу, що встановлюється на шкалі за допомогою індикатора N - затягніть ручку M106 ! встановіть глибину розрізу таким чином, щоб розрізати панель, а не опору - якщо направляюча планка не дозволяє виконати розріз потрібної ширини, прикріпіть або прибийте цвяхами до виробу пряму дерев’яну планку в якості спрямовувача, та притискайте до неї правий бік притискної пластини

• Дивиться додаткову інформацію на сайті www.skil.com ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання

• Завжди тримайте інструмент в чистоті (особливо вентиляційні отвори AB ) ! виймайте акумулятор з інструмента перед

• Тримайте область навколо нижнього обмежувача F

в чистоті (видаляйте пил та стружки за допомогою стисненого повітря або щітки)

• Прочистіть лезо пили негайно після використання (особливо від залишків резини та клею)

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL - надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com)

• Візьміть до відома, що ушкодження внаслідок перевантаження або неналежного поводження з інструментом не будуть включені в гарантію (умови гарантії SKIL див. на сайті www.skil.com або довідайтеся в дилера у Вашому регіоні) ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Hе викидайте електроінструмент, батареї, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС) - відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом

нагадає вам про це ! перед тим, як позбутись акумулятора: заклейте грубою клейкою стрічкою клеми, щоб запобігти короткому замиканню ШУМ / ВІБРАЦІЯ

• За вимірами відповідно до EN 62841 рівень звукового тиску цього інструменту становлює 91,0 дБ(A) та рівень потужності звуку дорівнює 102,0 дБ(A) (коефіцієнт недостовірності K = 3 дБ), а вібрація ✱ (трисекційна векторна сума; коефіцієнт недостовірності K = 1,5 м/с²) ✱ розпилювання деревини < 2,5 м/с²

• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що - виконавши розпил, вимкніть інструмент, відпустивши тригер Y ! перед видаленням інструменту з оброблюваної поверхні переконайтесь, що пилка остаточно

• Світлодіодний індикатор V

загорається автоматично при включенні перемикача Y

• Захист акумулятора Вимикає інструмент або захищає інструмент від вмикання, якщо - навантаження занадто велике - температура батареї знаходиться поза межами діапазону робочих температур від -20 до +50°C - літієво-іонний акумулятор практично розряджений (для попередження глибокого розряджання) ! не продовжуйте роботу та не натискайте вмикач після автоматичного вимкнення інструмента; такими діями можна пошкодити

• Завжди розташовуйте виріб лицьовою стороною донизу, щоб забезпечити мінімальний ризик розколювання

• Використовуйте лише гострі леза пили відповідного

- якість розпилювання покращується зі збільшенням кількості зубів леза - твердосплавні леза залишаються гострими у 30 разів довше, ніж звичайні леза

- для точного розпилювання виробу по всій його

- може бути встановлена з обох боків притискної

Встановлювання направляючої планки - відпустіть ручку AA - використовуючи шкалу направляючої планки, встановіть необхідну ширину розпилу (використовуйте вказівник лінії пропилу Q як основу для рівного пропилу) - затягніть ручку AA

- встановіть необхідну глибину врізання - нахиліть інструмент уперед таким чином, щоб вказівник лінії пропилу Q співпадала з лінією необхідного розрізу, яка відзначена на робочому

- відкрийте нижній обмежувач F за допомогою важеля G - перш ніж лезо торкнеться виробу, увімкніть інструмент та поступово опускайте задню частину інструмента, використовуючи передню частину притискної пластини як точку шарніра - поступово переміщуйте інструмент донизу та

- як тільки лезо торкнеться матеріалу, відпустіть важіль G ! ніколи не відтягуйте інструмент назад

• Розрізання великих панелей

- забезпечте опору панелі, яка має бути розташована біля лінії розрізу та спиратися на підлогу, на стіл або на верстат107
