NÁVOD NA OBSLUHU 3520 CA SKIL

AC Indikátor akumulátoru

AD Prachový sáček*

* NENÍ STANDARDNÍ SOUČÁSTÍ

BEZPEČNOST

OBECNÉ BEZPEČNOSTNÍ POKYNY PRO ELEKTRONÁŘADÍ

- Indikátor akumulátoru ⑧

- Používejte pouze ostré pilového listy správného typu ⑬

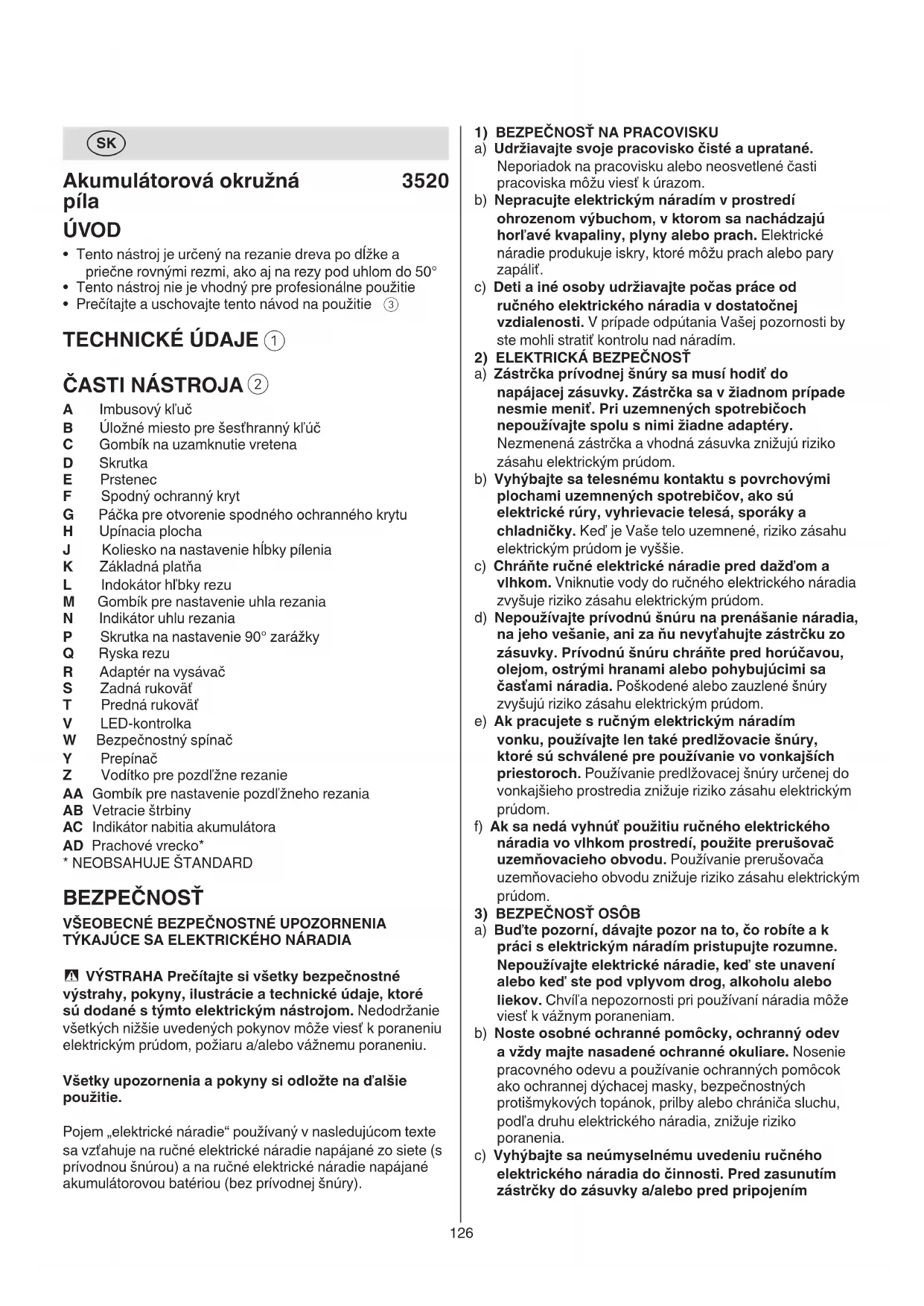

• Tento nástroj je určený na rezanie dreva po dĺžke a priečne rovnými rezmi, ako aj na rezy pod uhlom do 50°
• Tento nástroj nie je vhodný pre profesionálne použitie
• Prečítajte a uschovajte tento návod na použitie ③

TECHNICKÉ ÚDAJE ①

ČASTI NÁSTROJA ②

A Imbusový kl'uč
B Úložné miesto pre šesthranný kl'úč
C Gombík na uzamknutie vretena
D Skrutka
E Prstenec
F Spodný ochranný kryt
G Páčka pre otvorenie spodného ochranného krytu
H Upínacia plocha
J Koliesko na nastavenie híbky pílenia
K Základná platňa
L Indokátor hl'bky rezu
M Gombík pre nastavenie uhla rezania
N Indikátor uhlu rezania
P Skrutka na nastavenie 90° zarážky
Q Ryska rezu
R Adaptér na vysávač
S Zadná rukovät
T Predná rukovät
V LED-kontrolka
W Bezpečnostný spínač
Y Prepínač
Z Vodítko pre pozdl'žne rezanie
AA Gombík pre nastavenie pozdl'žneho rezania
AB Vetracie štrbiny
AC Indikátor nabitia akumulátora
AD Prachové vrecko*
* NEOBSAHUJE ŠTANDARD

BEZPEČNOST

VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA TÝKAJÚCE SA ELEKTRICKÉHO NÁRADIA

VÝSTRAHA Prečítajte si všetky bezpečnostné výstrahy, pokyny, ilustrácie a technické údaje, ktoré sú dodané s týmto elektrickým nástrojom. Nedodržanie všetkých nižšie uvedených pokynov môže viest' k poraneniu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.

Všetky upozornenia a pokyny si odložte na d'alšie použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

1) BEZPEČNOST NA PRACOVISKU
a) Udržiavajte svoje pracovisko čisté a upratané. Neporiadok na pracovisku alebo neosvetlené časti pracoviska môžu viest k úrazom.
b) Nepracujte elektrickým náradím v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horl'avé kvapaliny, plyny alebo prach. Elektrické náradie produkuje iskry, ktoré môžu prach alebo pary zapáliť.
c) Deti a iné osoby udržiavajte počas práce od ručného elektrického náradia v dostatočnej vzdialenosti. V prípade odpútania Vašej pozornosti by ste mohli stratit kontrolu nad náradím.
2) ELEKTRICKÁ BEZPEČNOST
a) Zástrčka prívodnej šnúry sa musí hodit do napájacej zásuvky. Zástrčka sa v žiadnom prípade nesmie meniť. Pri uzemnených spotrebičoch nepoužívajte spolu s nimi žiadne adapté. Nezmenená zástrčka a vhodná zásuvka znižujú riziko zásahu elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s povrchovými plochami uzemnených spotrebičov, ako sú elektrické rúry, vyhrievacie telesá, sporáky a chladničky. Ked' je Vaše telo uzemnené, riziko zásahu elektrickým prúdom je vyššie.
c) Chráně ručné elektrické náradie pred dažďom a vlhkom. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte prívodnú šnúru na prenášanie náradia, na jeho vešanie, ani za ňu nevyťahujte zástrčku zo zásuvky. Prívodnú šnúru chráňte pred horúčavou, olejom, ostrými hranami alebo pohybujúcimi sa časťami náradia. Poškodené alebo zauzlené šnúry zvyšujú riziko zásahu elektrickým prúdom.
e) Ak pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie šnúry, ktoré sú schválené pre používanie vo vonkajších priestoroch. Používanie predlžovacej šnúry určenej do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.
f) Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite prerušovač uzemňovacieho obvodu. Používanie prerušovača uzemňovacieho obvodu znižuje riziko zásahu elektrickým prúdom.
3) BEZPEČNOST OSÔB
a) Bud'te pozorní, dávajte pozor na to, čo robíte a k práci s elektrickým náradím pristupujte rozumne. Nepoužívajte elektrické náradie, ked' ste unavení alebo ked' ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'a nepozornosti pri používaní náradia môže viesť k vážnym poraneniam.
b) Noste osobné ochranné pomôcky, ochranný odev a vždy majte nasadené ochranné okuliare. Nosenie pracovného odevu a používanie ochranných pomôcok ako ochrannej dýchacej masky, bezpečnostných protišmykových topánok, prilby alebo chrániča sluchu, podľa druhu elektrického náradia, znižuje riziko poranenia.
c) Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu.

d) Skôr ako ručné elektrické náradie zapnete, odstráňte nastavovacie a montážne nástroje. Nástroj alebo klúč, ktorý sa nachádza v pohyblivej časti náradia, môže spôsobit poranenie.

e) Nepreceňujte sa. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môčť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.

f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa vaše vlasy a odev dostali do blízkosti pohyblivých častí. Vol'ný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia.

g) Ak možno namontovať zariadenie na odsávanie alebo zachytávanie prachu, presvedčíte sa, či je pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

h) Nepodliehajte falošnému pocitu istoty získanej z častého používania náradia a nekonajte v rozpore s princípmi bezpečného používania náradia. Nepozorná práca môže v priebehu zlomkov sekundy viest' k t'ažkému poranenie.

4) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM A JEHO POUŽÍVANIE

a) Náradie nepreťažujte. Pre svoju prácu používajte určené elektrické náradie. Pomocou vhodného ručného elektrického náradia budete môčť v uvedenom rozsahu výkonu pracovať lepšie a bezpečnejšie.

b) Nepoužívajte žiadne ručné elektrické náradie, ktoré má pokazený vypínač. Ručné elektrické náradie, ktoré sa už nedá zapínať alebo vypínať, je nebezpečné a treba ho dať opravít.

c) Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo ako odložíte náradie, vždy vytiahnite koncovku siet'ovej šnúry zo zásuvky a/alebo vyberte akumulátor, ak sa dá vybrat'. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.

d) Nepoužívané ručné elektrické náradie uschovávajte mimo dosahu detí. Nedopust'te, aby ručné elektrické náradie použivali osoby, ktoré s ním nie sú dôkladne oboznámené, alebo ktoré si neprečítali tento Návod na používanie. Ak ručné elektrické náradie používajú neskúsené osoby, stáva sa nebezpečným nástrojom.

e) Ručné elektrické náradie a príslušenstvo starostlivo ošetrujte. Skontrolujte, či pohyblivé súčiastky náradia bezchybne fungujú a neblokujú a či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvnit' fungovanie ručného elektrického náradia. Pred použitím ručného elektrického náradia dajte poškodené súčiastky opravit'. Nejeden úraz bol spôsobený zle udržiavaným náradím.

f) Používané nástroje udržiavajte ostré a čisté. Starostlivo ošetrované nástroje s ostrými reznými hranami sa menej často zablokujú a ich vedenie je podstatne l'ahšie.

g) Používajte ručné elektrické náradie, príslušenstvo, pracovné nástroje a pod. podl’a týchto pokynov. Zohl’adnite pritom konkrétne pracovné podmienky a činnosť, ktorú máte vykonať. Používanie ručného elektrického náradia na iné ako určené účely môže viest k nebezpečným situáciám.

h) Rukováti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykl'avé rukováti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

5) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM NAPÁJANÝM AKUMULÁTOROM A JEHO POUŽÍVANIE

a) Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.

b) Do ručného elektrického náradia používajte len určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie, alebo môže spôsobit vznik požiaru.

c) Ked' akumulátor nepoužívate, zabezpečte, aby sa nemohol dostať do styku s kancelárskymi sponami, mincami, kl'účmi, klincami, skrutkami alebo inými drobnými predmetmi, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže spôsobit' popáleniny alebo požiar.

d) Ak sa akumulátor používa nevhodne, môže z neho unikať kvapalina. Vyhýbajte sa kontaktu s ňou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane akumulátorová kvapalina do očí, vyhl'adajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina môže spôsobit podráždenie pokožky alebo popáleniny.

e) Nepoužívajte poškodený alebo upravovaný akumulátor alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobit požiar, výbuch alebo zranenie.

f) Akumulátory alebo náradie nevhadzujte do ohňa alebo nevystavujte nadmerným teplotám. Vystavenie pôsobeniu ohňa alebo teplote nad 130°C môže spôsobit výbuch.

g) Dodržujte pokyny na nabíjanie a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného vpokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodiť akumulátor a zvýšiť riziko požiaru.

6) SERVIS

a) Ručné elektrické náradie zverte do opravy len kvalifikovanému personálu a používajte len originálne náhradné súčiastky. Tým sa zabezpečí zachovanie bezpečnosti ručného elektrického náradia.

b) Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovat len výrobca alebo autorizovaný servis.

BEZPEČNOSTNÉ VÝSTRAHY PRE AKUMULÁTOROVÉ OKRUŽNÉ PÍLY

1) PÍLENIE

a) NEBEZPEČENSTVO : Nedávajte ruky do pracovného priestoru píly ani k pílovému listu. Druhou rukou držte prídavnú rukovát náradia alebo teleso motora. Ked' držíte elektrickú pílu oboma rukami, pílový list Vám ich nemôže poranít'.

b) Nepokúste sa chytit' opracovaný predmet zospodu. Ochranný kryt Vás nechráni pred kotúčom pod opracovaným predmetom.

c) Nastavte híbku rezu podl'a hrúbky opracúvaného materiálu. Menej ako celý zub pílového kotúča by mal byť viditel'ný pod obrobkom.

d) Nikdy nedržte pri rezaní obrobok v ruke ani ho nepridržiavajte nad nohou. Zabezpečte obrobok na nejakom stabilnom podklade, stabilným upevnením. Je dôležité, aby bol obrobok dobre upevnený a aby sa na minimum zmenšilo nebezpečenstvo kontaktu s telom, zablokovania pílového listu alebo možnosť straty kontroly nad náradím.

e) Elektrické náradie držte za izolované plochy rukováti pri vykonávaní takej práce, pri ktorej by mohol nástroj natrafiť na skryté elektrické vedenia (kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom)

f) Pri rozrezávaní vždy použite ohradu na rezanie alebo vodítko na rovné pílenie. Rez bude presnejší a je menje pravdepodbné, že sa kotúč zasekne.

g) Používajte vždy pílové listy správnej veľkosti a s vhodným upínacím otvorom (napríklad hviezdicovým alebo okrúhlym). Pílové listy, ktoré sa nehodia k montážnym súčiastkam píly, nebežia celkom rotačne a spôsobia stratu kontroly obsluhy na náradím.

h) Nikdy nepoužívajte poškodené alebo nesprávne podložky alebo skrutky pre kotúče. Podložky a skrutky kotúčov boli zvlášť navrhnuté pre vašu pílu na dosiahnutie optimálneho výkonu a bezpečnej prevádzky.

2) SPÄTNY RÁZ - PRÍCINY A ZODPOVEDAJÚCE UPOZORNENIA

- Spätný ráz je náhla reakcia ak je kotúč zachytený, uviaznutý alebo nesprávne zoradený, spôsobí, že sa nekontrolovaná píla zodvihne z opracovaného predmetu smerom k pracovníkovi

- Ak kotúč uviazne alebo sa zasekne do zárezu, ak sa zastaví a motor reaguje tak, že sa píla hýbe smerom dozadu k pracovníkovi

- Ak sa kotúč začne skrúcať alebo je nevyrovnaný v reze tak zuby na zadnej strane kotúča sa môžu zaseknúť hlboko do povrchu dreva a kotúč môže potom výst z vrubu a skočit dozadu na pracovníka

- Spätný ráz je následkom nesprávného a chybného používania ručného elektrického náradia. Vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabrániť.

a) Držte pílu pevne oboma rukami a postavte sa telom tak, aby Vaše rameno mohlo odporovať sile spätného rázu. Postavte sa na ktorúkol'vek stranu kotúča, ale nie v tej istej línii ako kotúč. Spätný ráz môže spôsobit’ to, že píla náhle vyskočí dozadu, ale

pracovník môže kontrolovať silu spätného rázu ak sa urobia vhodné opatrenia.

b) Ak sa kotúč zasekne alebo ak sa rezanie preruší z akéhokol'vek dôvodu, uvoľnite spúšť a držte pílu bez pohybu v materiáli až kým sa kotúč úplne zastaví. Nikdy sa nepokúste vybrať pílu z opracovaného predmetu alebo vytiahnuť pílu dozadu kým sa kotúč otáča aby nedošlo k spätnému rázu. Skontrolujte opracovaný kus a upravte ho aby nedošlo k uviaznutiu kotúča. Vyhnite sa prerezaniu skrutiek alebo klincov.

c) Ked' znovu začnete pílit' opracovaný kus, umiestnite pílový kotúč do vrubu a skontrolujte, či sa zuby píly vol'ne hýbu v materiáli. Ak kotúč uviazne, môže vyskočit' alebo spôsobit' spätný ráz z opracovaného kusu ked' sa píla znovu zapne.

d) Podporte veľké panely aby sa minimalizovalo riziko zaseknutia kotúča a spätného rázu. Veľké panely sa často ohnú pod vlastnou váhou. Obe strany panelu sa musia podporiť blízko čiary rezu a pri hranách panelu.

e) Nepoužívajte tupé alebo poškodené kotúče. Nenaostrené alebo nesprávne nastavené kotúče vytvoria úzky vrub, spôsobujúci príliš vel'ké trenie, uviaznutie kotúča a spätný ráz.

f) Zamykajúce páky na nastavenie hábky kotúča a úkosu sa musia tesne pripevnit pred začatím rezania. Ak sa nastavenie kotúča pošmykne počas rezania, môže spôsobit uviaznutie kotúča a spätný ráz.

g) Mimoriadne opatrný treba byť pri rezaní do existujúch (neznámych) stien alebo do iných neprehľadných miest. Zapichovaný pílový list môžu pri pílení zablokovať rôzne skryté objekty, čo môže spôsobit spätný ráz.

1) FUNKCIA DOLNÉHO OCHRANNÉHO KRYTU

a) Pred každým použitím skontrolujte, či je kryt správne zavretý. Pílu nezapnite ak sa dolný ochranný kryt vol'ne nepohybuje a ihned' nezavre. Nikdy nepripevnite alebo nepriviažte dolný ochranný kryt do otvorenej pozície. Ak píla náhodou spadne je možné, že sa kryt ohne. Odpojte zástrčku, zodvihnite kryt so zaťahovacou rukoväťou a skontrolujte, či sa vol'ne pohybuje a nedotýka sa kotúča alebo inej časti, pri rezaní pod akýmkol'vek uhlom a do akejkol'vek hábky.

b) Skontrolujte, či pružina na dolnom ochrannom kryte funguje. Ak kryt a pružina nefungujú správne tak sa musia pred použitím opraviť. Dolný ochranný kryt sa možno hýbe pomaly lebo niektoré časti sú poškodené, alebo zašpinené.

c) Dolný ochranný kryt by sa mal dat ručne dole len pre špeciálne rezy, ako napr. zapichovacie a kombinované rezy. Zodvihnite dolný ochranný kryt stiahnutím rukoväte a akonáhle sa kotúč dostane do materiálu, kryt sa musí uvol'nit'. Pre všetky ostatné pílenia by mal kryt fungovať automaticky.

d) Vždy dajte pozor aby dolný ochranný kryt kryl kotúč prv než položíte píla na pracovný povrch alebo na zem. Nechránený otáčajúci sa kotúč spôsobí, že sa píla pohne dozadu, bude rezať všetko, čo je jej v ceste, uvedomte si, že chvílu trvá kým sa kotúč zastaví po vypnutí vypínača.

ĎALŠIE VÝSTRAŽNÉ UPOZORNENIA

VŠEOBECNE

• Tento nástroj by nemali používať osoby mladšie ako 16 rokov
• Tento stroj nie je vhodný pre rezanie za mokra
• Neobrábajte materiál, ktorý obsahuje azbest (azbest sa považuje za rakovinotvorný materiál)
• Prach z materiálu, akým je náter obsahujúci olovo, niektoré druhy dreva, minerály a kovy môže byť škodlivý (styk alebo nadýchchanie prachu môže spôsobit’ alergické reakcie a/alebo respiračné ochorenia obsluhy a okolostojacich osôb); používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť
• Určité druhy prachu sú klasifikované ako karcinogénne (akým dubový a bukový prach), a to hlavne v spojení s prísadami pre úpravu dreva; používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť
• Dodržujte stanovené nariadenia pre prácu v prašnom prostredí
• Nepoužívajte túto pílu spoločne s rezacím stolom
• Pred nastavením alebo výmenou príslušenstva alebo vždy vytiahnite batériu

PRÍSLUŠENSTVO

• SKIL zabezpečí hladký chod nástroja len ak sa používa pôvodné príslušenstvo
• Používajte len také pílové kotúče, ktorých charakteristika zodpovedá údajom uvedeným v tomto Návode na používanie a ktoré sú testované podľa normy EN 847-1 a sú aj primerane označené
• Používajte iba príslušenstvo, u ktorého hodnota prípustných obrátok zodpovedá minimálne najvyšším obrátkam náradia
• Používajte len pílové kotúče s minimálnym priemerom 165 mm, maximálnym priemerom 165 mm a hriadel'ovým otvorom 16 mm
• Nikdy nepoužívajte pílové kotúče vyrobené z rýchloreznej ocele (HSS)
• Nikdy nepoužívajte brúsne/rezacie kotúče s týmto nástrojom

PRED POUŽITÍM

• Zabránte poškodeniu náradia skrutkami, klincami a inými kovovými predmetmi v obrobku; zoberte ich dole prv než začnete pracovať
• Predtým než začnete rezať, odstráňte všetky prekážky na vrchnej a spodnej strane reznej dráhy
• Zaistite obrábaný diel (obrábaný diel uchytený pomocou upínacích zariadení alebo vo zveráku je ovel'a bezpečnejší kým v ruke)
• Na vyhl'adanie skrytých elektrických vedení, plynových a vodovodných potrubí použite vhodné hl'adacie prístroje, alebo sa spojte s príslušným dodávatel'om (kontakt s elektrickým vedením môže mať za následok vznik požiaru alebo spôsobit' zásah elektrickým prúdom; poškodenie plynového potrubia môže spôsobit' výbuch; prevrítanie vodovodného potrubia spôsobí vecné škody, alebo môže spôsobit' zásah elektrickým prúdom)

POČAS PRÁCE

• Hlasitosť zapnutého prístroja môže byť viac aké 85 dB(A); chráňte si uši ochrannými krycími prostriedkami
• Nikdy nepoužívajte stroj bez originálnych ochranných krytov

• Nepokúšajte sa rezat’vel’mi malé kusy

• Nepracujte so strojom v polohe nad hlavou
  • V prípade zaseknutia, mechanickej alebo elektrickej poruchy, okamžite vypnite stroj a odpojte prívodný kábel PO PRÁCI

• Skôr než nástroj položíte, presvedčte sa že je motor vypnutý a že sú všetky pohyblivé súčiastky zastavené

• Po vypnutí kotúčovej pily nikdy nezastavujte otáčajúci sa kotúč silou vyvodenou na jeho bočnú stranu

BATÉRIÍ

• Dodaná akumulátorová batéria je čiastočne nabitá (na zaručenie úplnej kapacity batérie ju pred prvým používaním nástroja úplne nabite v nabíjačke)
• S týmto nástrojom používajte len nasledujúce batérie a nabíjačky

-Batéria SKIL: BR1*31****
-Nabíjačka SKIL: CR1*31****

- Nepoužívajte batériu, keď je poškodená; mala by sa vymenit'

- Nepoužívajte batériu, keď je poškodená; mala by sa vymenit'

• Vybratie/vloženie batérie ②
• Montáž pílového kotúča ②

-stlačte tlačidlo zaistenia hriadel'a C a držte ho stlačené, pričom točením šesthranným kl'úča A V SMERE HODINOVÝCH RUČIČIEK (= v smere šípky na pílovom kotúči) odskrutkujte skrutkuD upevňujúcu kotúč

! nástroj musí byťvypnutý ked' stisnete tlačítko C

-uvol'nite tyčinkové zamykajúce tlačítko C

-dajte dole prstenec E

! dajte pozor aby pripevňovacie povrchy H na prstencoch boli dokonale čisté a aby smerovali ku kotúču

-otvorte spodný ochranný kryt F pákou G a držte ho kým namontujte pílový kotúč; zuby kotúča a dípka na pílovom kotúči musia smerovať tým istým smerom ako dípka na hornom ochrannom kryte
-uvopnite spodný ochranný kryt F
-namontujte spät'prstenec E
-stisnite tyčinkové zamykajúce tlačítko C a držte ho dole kým pritiahnete skrutku upevňujúcu kotúč otočením šesťhranným kl’úča proti smeru hodinových ručičiek o 1/8 otočenia za zatiahnutie prstom (zabezpečí preklzávanie pílového kotúča pri príliš veľkom odpore

čím znižuje preťaženie motora a spätný odraz pri rezaní)

-uvoľnite tyčinkové zamykajúce tlačítko C

• Nastavenie hlbky rezu (0-54 mm) ⑦

-pre optimálnu kvalitu rezu nesmie bytpílový kotúč vysunutý viac ako 3 mm pod opracovávaným predmetom

-uvol'nite gombík J

-zdvihnite/potlačte základovú dosku K do požadovanej híbky podl'a stupnice a indikátora L

-dotiahnite gombík J

- Indikátor nabitia akumulátora ⑧

-nastavte a dotiahnite základovú dosku K v maximálnej híbke rezu ⑦

-nastavte a zafixujte uhol rezania 0°

-skontrolujte uhol 90° medzi kotúčom a spodnou stranou základovej dosky pomocou uholníka

-ak je potrebné nastavenie, uvol'nite gombík M a použite nastavovaciu skrutku P ako je zobrazené

• Nastavitel'ná ryska pre sledovanie línie rezu Q ⑩

-pre vedenie nástroja pozdíž požadovanej čiary rezu vyznačenej na opracovávanom kuse

-pre priamy rez pod uhlom 0° alebo šikmý rez pod uhlom 45° používajte príslušnú rysku

! široká strana základovej dosky musí ležaťna podoprenej strane opracovávaného predmetu

-je možné nastaviť na zarovnanie s rôznymi šírkami pílového kotúča, môže sa však stať, že jedna strana pílového kotúča sa nezarovná, v takom prípade sa rozhodnite, či odpadový materiál je na vnútornej alebo vonkajšej strane kotúča ⑩

! šírka rezu je určená šírkou zubov kotúča a nie šírkou telesa kotúča

! vždy najskôr vykonajte skúšobný rez na overenie skutočnej čiary rezu

- Odsávanie prachu ⑪

Pri používaní vysávača

! nikdy nedovol'te, aby hadica vysávača zasahovala do spodného krytu alebo do priebehu rezania

Prachové vrecko

• Prevádzka nástroja ⑪

-vložte batériu

-položte stroj prednou stranou základovej dosky na opracovávaný predmet

! skontrolujte, či zuby kotúča nezasahujú do opracovávaného predmetu

-zapnite stroj tak, že najprv stlačíte tlačidlo W (= bezpečnostný vypínač, ktorý nemôže byťzablokovaný) a potom potiahnete západku Y

! predtým, ako kotúč vnikne do opracovávaného predmetu musí stroj bežat'na plné otáčky

-spodný kryt F sa otvára automaticky ked' pílový kotúč vniká do opracovávaného predmetu (spodný kryt otvárajte manuálne pomocou páky G len pri špeciálnych rezoch, napr. zapichovacích rezoch)

! netlačte príliš na nástroj (vyvíjajte mierny a plynulý tlak tak, aby sa predišlo prehrievaniu špičiek čepelí)

Nástroj vypne alebo zabraňuje zapnutiu nástroja, ak -je príliš vysoké zaťaženie

-teplota batérie nie je v prípustnom rozsahu prevádzkovej teploty od -20 do +50°C

-lítium-iónová batéria je takmer úplne vybitá (na ochranu pred prílišným vybitím)

! potom ako sa nástroj automaticky vypne, nestláčajte tlačidlo zapnúť/vypnúť, môže sa poškodit batéria

RADA NA POUŽITIE

- Vždy otočte čelnú stranu opracovávaného predmetu smerom dole, aby dochádzalo k minimálnemu štiepeniu

- Používajte len ostré kotúče správneho typu ⑬

-kvalita rezu sa zlepšuje počtom zubov

-kotúče zo spekaných karbidov zostávajú ostré až 30 krát dlhšie než bežné kotúče

-môže byťvložené na obidve strany základovej dosky Nastavenie vodítka pre pozdížne rezanie

-nastavte na požadovanú šírku rezania použitím stupnice vodítka pre pozdlžne rezanie (použite rysku rezu Q ako referenciu 0)

-dotiahnite gombík AA

• Zapichovacie rezanie ⑮

-nastavte požadovanú híbku rezu

-natočte stroj dopredu pomocou rysky rezu Q vyrovnanej podl'a požadovanej čiary rezu označenej na obrábanom kuse

-otvorte spodný ochranný kryt F pákou G

-krátko predtým, ako kotúč vnikne do predmetu, zapnite stroj a postupne spúšťajte zadnú stranu stroja používajúc prednú stranu základovej dosky ako otočný bod

-postupne spúšťajte stroj smerom dole a tiež smerom dopredu

• Rezanie vel'kých panelov ⑯
  -podoprite panel v blízkosti rezu, či už na podlahe, stole alebo pracovnom stole
  ! nastavte híbku rezu tak, aby ste prerezali panel a nie podperu
  -ak šírka rezu nedovoluje použitvodítko pre pozdlžne rezanie, prichytte alebo klincami upevnite na panel rovný kus dreva slúžiaci ako vodítko; režte tak, aby sa pravá strana základovej dosky opierala o toto vodítko (17)

- Dalšie informácie nájdete na adrese www.skil.com

ÚDRŽBA / SERVIS

• Tento nástroj nie je vhodný pre profesionálne použitie
• Nástroj neustále udržujte čistý (najmä vetracie štrbiny AB)

! pred čistením vyberte akumulátor z nástroja

- Priestor okolo spodného ochranného krytu F ② udržujte vždy čistý (odstráňte prach a piliny pomocou stlačeného vzduchu alebo kefy)

- Ak by nástroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonat'autorizovanej servisnej opravovni elektrického náradia SKIL

- pošlite nástroj bez rozmontovania spolu s dôkazom o kúpe; vášmu dílerovi alebo do najbližšieho servisného strediska SKIL (zoznam adries servisných stredisiek a servisný diagram nástroja sú uvedené na www.skil.com)

- Uvedomte si, že poškodenie spôsobené preťažením alebo nesprávnym zaobchádzaním bude zo záruky vylúčené (záručné podmienky spoločnosti SKIL nájdete na stránke www.skil.com alebo si ich vyžiadajte u svojho predajcu)

ŽIVOTNÉ PROSTREDIE

- Elektrické náradie, batérie, príslušenstvo a balenia nevyhadzujte do komunálneho odpadu (len pre štáty EÚ)

-podľa európskej smernice 2012/19/EG o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierať oddelene od ostatného odpadu a podrobit’ ekologicky šetrnej recyklácii

- Hladina akustického tlaku nameraná v súlade s normou EN 62841 je 91,0 dB(A) a hladina akustického výkonu je 102,0 dB(A) (neistota K = 3 dB) a vibrácie * (triaxový vektorový súčet; neistota K = 1,5 m/s²)

*rezanie dreva < 2,5 m/s ^2

• Hladina emisií od vibrácií bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 62841; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie
  -používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšit úroveň vystavenia
  -časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížit' úroveň vystavenia
  -používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšit' úroveň vystavenia -časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížit' úroveň vystavenia
  ! chránte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, tak že nebudete pracovať so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete

HR
