MANUALE UTENTE 3520 CA SKIL

Dichiarazione di conformità UE Sega circolare senza filo Codice prodotto Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati di seguito, nonché alle seguenti normative. Documentazione tecnica presso:

Sega circolare senza lo 3520 INTRODUZIONE

• L’utensile è idoneo per l’esecuzione di tagli longitudinali e trasversali nel legno realizzando tagli diritti e tagli con angolazioni no a 50°

• Questo utensile non è inteso per un uso professionale

• Leggete e conservate questo manuale di istruzione

A Chiave esagonale B Alloggiamento per la chiave esagonale C Tasto di bloccaggio dell’albero D Bullone della lama E Flangia F Protezione inferiore G Leva per aprire la protezione inferiore H Supercie di fermo J Manopola per regolare la profondità di taglio K Pedana L Indicatore della profondità di taglio M Manopola per la regolazione dell’angolo di taglio N Indicatore dell’angolo di taglio P Vite per regolazione a 90° dell'arresto Q Visore della linea di taglio R Adattatore per aspirapolvere S Impugnatura posteriore guia paralela (use o visor da linha de corte Q como referência 0) - aperte o botão AA

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’eetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un elettroutensile o una chiave inglese che si trovino in una parte dell’elettroutensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. h) Una volta presa condenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

4) MANEGGIO ED IMPIEGO ACCURATO DI

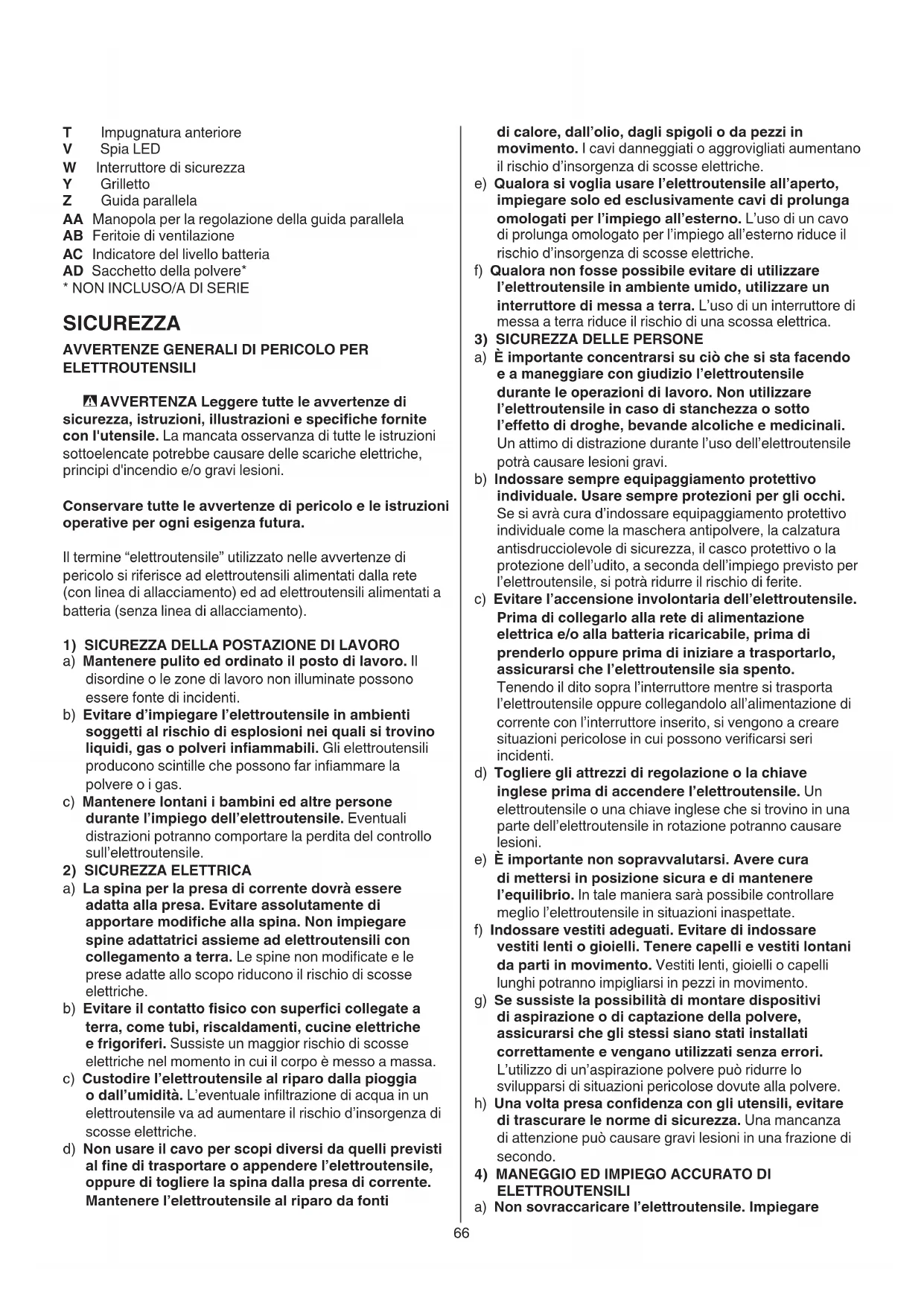

ELETTROUTENSILI a) Non sovraccaricare l’elettroutensile. Impiegare T Impugnatura anteriore V Spia LED W Interruttore di sicurezza Y Grilletto Z Guida parallela AA Manopola per la regolazione della guida parallela AB Feritoie di ventilazione AC Indicatore del livello batteria AD Sacchetto della polvere*

ELETTROUTENSILI - AVVERTENZA Leggere tutte le avvertenze di sicurezza, istruzioni, illustrazioni e speciche fornite con l'utensile. La mancata osservanza di tutte le istruzioni sottoelencate potrebbe causare delle scariche elettriche, principi d'incendio e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad elettroutensili alimentati dalla rete (con linea di allacciamento) ed ad elettroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri inammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto sico con superci collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al ne di trasportare o appendere l’elettroutensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti67 fuoriuscite di liquido dall’accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall’accumulatore potrà causare irritazioni cutanee o bruciature. e) Non utilizzare una batteria ricaricabile, né un elettroutensile, qualora siano danneggiati o siano stati modicati. Batterie danneggiate o modicate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni. f) Non esporre una batteria ricaricabile o un elettroutensile al fuoco o a temperature eccessive. L’esposizione al fuoco o a temperature superiori a 130°C può causare esplosioni. g) Rispettare tutte le istruzioni di carica e non caricare la batteria ricaricabile o l’elettroutensile fuori dal campo di temperatura indicato nelle istruzioni stesse. Una carica non corretta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. b) Non sottoporre in alcun caso a manutenzione batterie ricaricabili danneggiate. La manutenzione di batterie ricaricabili andrà eettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati.

a) PERICOLO : Mai avvicinare le mani alla zona operativa e neppure alla lama di taglio. Utilizzare la seconda mano per aerrare l’impugnatura supplementare oppure la carcassa del motore. Tenendo la sega con entrambe le mani si evita che la lama di taglio possa diventare un pericolo per le mani. b) Non mettere le mani sotto il pezzo di lavorazione. La protezione non può proteggere dalla lama al di sotto del pezzo di lavorazione. c) Regolare la profondità di taglio a seconda dello spessore del materiale. La lama deve sporgere sotto al pezzo da tagliare per un’altezza inferiore all’altezza del dente. d) Non tenere mai con le mani il pezzo in lavorazione che si intende tagliare e non appoggiarlo neppure sulla gamba. Assicurare il pezzo in lavorazione su un supporto stabile. Per ridurre al minimo possibile il pericolo di un contatto con il corpo, la possibilità di un blocco della lama di taglio oppure la perdita del controllo, è importante ssare bene il pezzo in lavorazione. e) Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti, operare con l’elettroutensile aerrandolo sempre alle superci di impugnatura isolate (un contatto con un cavo elettrico mette sotto tensione anche parti in metallo dell’elettroutensile, provocando quindi una scossa elettrica) l’elettroutensile adatto per sbrigare il lavoro. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’elettroutensile, prima di sostituire parti accessorie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l’elettroutensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione degli elettroutensili e degli accessori. Vericare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Far riparare le parti danneggiate prima d’impiegare l’elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere alati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere impugnature e superci di presa asciutte, pulite e prive di olio e grasso. Impugnature e superci di presa scivolose non consentono di manipolare e controllare l’utensile in caso di situazioni inaspettate.

5) MANEGGIO ED IMPIEGO ACCURATO DI

ACCUMULATORI a) Caricare l’accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso. b) Utilizzare negli elettroutensili solo ed esclusivamente gli accumulatori previsti allo scopo. L’uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Tenere l’accumulatore non utilizzato lontano da graette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, potranno insorgere68 f) La profondità della lama e la regolazione delle leve di bloccaggio della smussatura devono essere ferme e sicure prima di eettuare il taglio. Se la regolazione della lama si sposta durante il taglio, si potrebbe vericare un’intasatura ed un contraccolpo. g) Procedere con particolare cautela eettuando tagli in pareti esistenti oppure in altri settori che non possono essere controllati. Durante il taglio la lama di taglio che penetra in oggetti nascosti può bloccarsi e causare un contraccolpo.

1) FUNZIONE DEL RIPARO INFERIORE

a) Controllare che il riparo inferiore sia chiuso correttamente prima dell’uso. Non azionare la lama se il riparo inferiore non si muove liberamente e si chiude istantaneamente. Non serrare mai il riparo inferiore nella posizione aperta. Se la sega cade accidentalmente, il riparo inferiore si potrebbe piegare. Estrarre la spina dalla presa, sollevare il riparo inferiore con la leva di ritorno ed assicurarsi che si muova liberamente e non tocchi la lama o qualsiasi altra parte, in tutti gli angoli e profondità del taglio. b) Controllare il funzionamento della molla del riparo inferiore. Se il riparo e la molla non funzionano correttamente, bisogna eettuarne la manutenzione prima dell’uso. Il riparo inferiore potrebbe funzionare allentato a causa di parti danneggiate, depositi appiccicosi o ad un accumulo di detriti. c) Il riparo inferiore deve essere retratto manualmente solamente per tagli speciali quali tagli a tuo e tagli composti. Sollevare il riparo inferiore mediante la leva di ritorno ed appena la lama entra nel materiale, il riparo inferiore deve essere rilasciato. Per tutti gli altri tipi di taglio, il riparo inferiore dovrebbe funzionare automaticamente. d) Osservare sempre che il riparo inferiore copra la lama prima di poggiare la sega su di un banco o sul pavimento. Una lama non protetta, in movimento per inerzia causa il retro movimento della sega, tagliando tutto ciò che trova nel suo percorso. Fare attenzione al tempo che una lama impiega per arrestarsi dopo che l’interruttore viene rilasciato.

• Questo utensile non dev’essere utilizzato da persone di età inferiore ai 16 anni

• Quest’utensile non può lavorare con acqua

• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all’operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento f) Quando si sega contro la bra utilizzare un riparo di bra oppure una guida con bordo dritto. Questo riduce la possibilità d’inceppamento della lama. g) Utilizzare sempre lame per sega che abbiano la misura corretta ed il foro di montaggio adatto (p. es. a stella oppure rotondo). In caso di lame per sega inadatte ai relativi pezzi di montaggio, la rotazione non sarà perfettamente circolare e si crea il pericolo di una perdita del controllo. h) Non usare mai rondelle o bulloni di lama errati o danneggiati. Le rondelle ed i bulloni sono stati progettati appositamente per questa lama, onde ottenere le migliori prestazioni e sicurezza di funzionamento.

• Un contraccolpo è un’improvvisa reazione di una lama grippata, intasata o disallineata che causa la lama non controllata di sollevarsi e fuoriuscire dal pezzo di lavorazione verso l’operatore

• Quando una lama è grippata o intasata dalla chiusura di un taglio, la lama si stalla e la reazione del motore retro aziona l’unità rapidamente verso l’operatore

• Se la lama si storce o si disallinea nel taglio, i denti del bordo posteriore della lama possono aondarsi nella supercie superiore del legno causando la fuoriuscita della lama del taglio ed il salto verso l’operatore

• Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue. a) Mantenere una salda presa sulla sega con entrambe le mani e posizionare le braccia in modo da resistere le forze di contraccolpi. Posizionare il corpo ad uno o l’altro lato della lama, ma non dietro alla lama. Le forze di contraccolpi potrebbe causare un salto all’indietro della sega, ma possono essere controllate dall’operatore, se vengono prese le corrette precauzioni. b) Quando la lama è intasata o quando si interrompe un taglio per qualsiasi ragione, rilasciare il grilletto e mantenere immobile la sega nel materiale no a quando la lama si arresta completamente. Non tentare mai di rimuovere la sega dal lavoro o tirarla indietro mente la lama è in movimento poiché si potrebbe causare un contraccolpo. Investigare e prendere le azioni rettica per eliminare la causa dell’intasamento della lama. Evitare di tagliare chiodi o viti. c) Quando si riavvia una sega nel pezzo di lavorazione, centrarne la lama nel taglio e controllare che i denti della sega non siano ingaggiati nel materiale. Se la lama della sega si intasa, potrebbe sollevarsi o causare un contraccolpo dal pezzo di lavorazione mentre la sega viene riavviata. d) Sostenere grandi pannelli per ridurre al minimo il rischio di ripiega o di contraccolpo. Grandi pannelli tendono a ripiegarsi sotto il proprio peso. È necessario mettere dei supporti dei supporti sotto il pannello ad entrambi i lati, vicino alla linea di taglio e vicino il bordo del pannello. e) Non utilizzare una lama smussata o danneggiata. Lame non alate o impostate male producono tagli stretti causando eccessiva frizione, intasamento e contraccolpo.69

• Non usare a batteria quando è danneggiata; deve essere sostituita immediatamente

• Non smontare la batteria

• Non esporre utensile/batteria alla pioggia

• Temperatura ambientale consentita (utensile/ caricabatteria/batteria): - in fase di ricarica 4...40°C - in fase d’esercizio –20...+50°C - in fase di stoccaggio –20...+50°C

Leggere il manuale di istruzioni prima dell’uso

Le batterie esplodono se gettate nel fuoco, pertanto non bruciare le batterie per alcun motivo

Riponete utensile/caricabatteria/batteria in luoghi ove non si superino i 50°C

• Ricarica batteria ! leggere le avvertenze di sicurezza e le istruzioni fornite con il caricabatteria

• Rimozione/installazione della batteria

• Montaggio della lama da sega

! rimuovere la batteria dall’utensile - prendete la chiave esagonale A dall’alloggiamento B - premere il pulsante di blocco del perno C e tenerlo premuto no a quando non verrà rimosso il bullone della lamaD ruotando la chiave esagonale A IN SENSO ORARIO (= nella stessa direzione della freccia stampata sulla lama) ! premete il pulsante C del blocca alberino soltanto quando l’utensile è a riposo - rilasciate il pulsante C del blocca alberino - rimuovete la angia E ! assicurarsi che le superci di fermo delle ange H siano perfettamente pulite e rivolte verso la lama - aprite la protezione inferiore F con la leva G e tenetela aperta mentre si monta la lama con i suoi denti e freccia stampata sulla lama rivolti verso la stessa direzione della freccia sulla protezione superiore - rilasciate la protezione inferiore F - montate la angia E - premete il pulsante C e tenete premuto mentre serrate il bullone della lama con la chiave esagonale di 1/8 di giro (assicura lo slittamento della lama nel caso in cui si presenti uno sforzo eccessivo nell’operazione di taglio, così diminuendo il sovraccarico del motore e il contraccolpo della sega) - rilasciate il pulsante C del blocca alberino

• Regolazione della profondità di taglio (0-54 mm)

- per una qualità di taglio ottimale la lama non dovrebbe uscire oltre 3 mm al di sotto del pezzo in lavorazione - allentare la manopola J - sollevate/abbassate il piede K no alla profondità desiderata sulla scala utilizzando l’indicatore L - serrare la manopola J

• Indicatore del livello batteria

- premere il pulsante dell'indicatore del livello batteria AC per visualizzare il livello attuale.

• Regolazione dell’angolo di taglio (0-50°)

• Rispettare le istruzioni nazionali riguardanti l’estrazione della polvere per i materiali in lavorazione

• Non usare questa sega in combinazione con un tavolo da taglio

• Rimuovere la batteria dall'utensile prima di svolgere una regolazione o sostituire un accessorio ACCESSORI

• La SKIL garantisce un perfetto funzionamento dell’utensile soltanto se vengono utilizzati accessori originali

• Utilizzare esclusivamente lame per sega che corrispondono ai dati caratteristici indicati nelle presenti istruzioni d’uso, omologate secondo la norma EN 847-1 e munite della rispettivo contrassegno

• Utilizzate solo accessori il cui numero massimo di giri corrisponda almeno al massimo dei numeri di giri dell’utensile

• Utilizzare solo lame con un diametro minimo di 165 mm e massimo di 165 mm e con un diametro del foro di 16 mm

• Mai utilizzate lame per sega in acciaio ad alta velocità (HSS)

• Non usare mai dischi da smeriglio/taglio con quest’utensile

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Rimuovete tutti gli ostacoli sopra e sotto la linea di taglio prima di iniziare il lavoro

• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se ssato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano)

• Al ne di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si può creare il pericolo di esplosioni; penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)

• Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB(A); utilizzare le cue di protezione

• Non usate mai l’utensile senza il suo sistema protettivo originale

• Non cercate di tagliare pezzi estremamente piccoli

• Lavorate solo su un piano orizzontale

• Nel caso l’utensile si blocchi o di cattivo funzionamento elettrico o meccanico, spegnete subito l’utensile e staccate la spina

• Quando riponete l’utensile accertatevi che non ci siano parti in movimento e che il motore sia spento

• Dopo lo spegnimento de la sega circolare, non arrestate mai la rotazione della lama applicandovi una forra lateralmente BATTERIE

• La batteria fornita è parzialmente caricata (per garantire la piena capacità della batteria, caricarla completamente con il caricabatteria prima del primo uso dell'elettroutensile)

• Usare solamente le batterie fornite con questo utensile - Batteria SKIL: BR1*31**** - Caricabatteria SKIL: CR1*31****70

si accende automaticamente quando si attiva l'interruttore Y

• Protezione per la batteria Spegne l’utensile o evita che l’utensile venga acceso, quando - il carico è troppo alto - la temperatura della batteria non rientra nel campo dei valori di impiego massimi di -20 e +50°C - la batteria agli ioni di litio è quasi scarica (per proteggere contro la scarica profonda) ! non continuare a premere l’interruttore on/o dopo che l’utensile si è spento automaticamente: ciò potrebbe danneggiare la batteria CONSIGLIO PRATICO

• Posizionate la parte più rinita del pezzo in lavorazione verso il basso

• Usate solo lame alate e del tipo suggerito

- la qualità di taglio è proporzionale al numero dei denti - lame con denti riportati al carburo conservano l’alatura 30 volte più a lungo

- per tagli precisi lungo un bordo del pezzo in lavorazione - può essere inserita sia alla destra che alla sinistra parte del piede Regolazione della guida parallela - allentare la manopola AA - regolate alla larghezza di taglio desiderata utilizzando la scala della guida parallela (utilizzare il visore Q della linea di taglio come 0-riferimento) - serrare la manopola AA

• Penetrazione e taglio

- ssate la profondità di taglio desiderata - inclinate l’utensile in avanti con il visore della linea di taglio Q allineato con la linea di taglio desiderata marcata sul pezzo in lavorazione - aprite la protezione inferiore F con la leva G - proprio prima che la lama entri nel pezzo in lavorazione, accendete l’utensile e abbassate gradualmente la parte posteriore facendo perno sulla parte anteriore del piede - gradualmente spingete l’utensile in basso e in avanti - appena la lama entra nel materiale, rilasciate la leva G ! non tirate mai l’utensile indietro

• Taglio di pannelli larghi

- supportate il pannello vicino al taglio sia in terra, sulla tavola che sul banco di lavoro ! ssate la profondità di taglio in modo da non tagliare il supporto - nel caso la guida parallela sia troppo corta, ssate sul pezzo in lavorazione un legno diritto come guida, e utilizzate la parte destra del piede contro questa guida

• Per ulteriori informazioni consultare il sito www.skil.com MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenere sempre pulito l'utensile (soprattutto le feritoie di ventilazione AB ) ! rimuovere la batteria dall’utensile prima della pulizia

• Tenere sempre l’area attorno alla guida inferiore F

- capovolgete l’utensile no all’angolo desiderato sulla scala utilizzando l’indicatore N - serrare la manopola M ! con tagli obliqui la profondità di taglio non corrisponde al valore indicato sulla scala di profondità di taglio

• Controllo della perpendicolarità di taglio

- regolate e serrate il piede K alla massima profondità di taglio

- regolate e serrate l’angolo di taglio a 0° - controllate l’angolo di 90° tra lama e piede con una squadra - si è necessaria una regolazione, allentate la manopola M e utilizzate l’apposita vite P come illustrato

• Visore regolabile della linea di taglio Q

- per guidare l’utensile sulla linea di taglio marcata sul pezzo in lavorazione - per tagli a 0° o 45° utilizzare la linea di taglio concernente ! la più larga parte del piede deve poggiare sulla parte supportata del pezzo in lavorazione - può essere regolata per allinearla a lame di diverse larghezze, tuttavia potrebbe succedere che un lato della lama non si allinei, in tal caso scegliere quale lato della lama sarà il materiale di scarto

! la larghezza di taglio è determinata dalla larghezza dei denti della lama ! eettuate sempre delle prove prima di procedere al taglio

• Aspirazione della polvere

Per usare un aspirapolvere - montare l’adattatore per aspirapolvere R come illustrato - collegare il tubo dell'aspirapolvere all'adattatore per aspirapolvere R ! tenete lontano il tubo dell’aspirapolvere dalla protezione inferiore o dalla zona di taglio Sacchetto della polvere - montare il sacchetto raccoglipolvere AD

- inserire la batteria - sempre tenete saldamente l’impugnatura S con una mano e l’impugnatura T con l’altra mano - collocate l’utensile con l’estremità frontale della base in posizione orizzontale sul pezzo in lavorazione ! assicurarsi che la lama non tocchi il pezzo in lavorazione - accendete l’utensile premendo innanzi tutto la manopola W (= interruttore di sicurezza, che non può essere bloccato) e poi schiacciando l’interruttore Y ! l’utensile deve avere la massima velocità prima che la lama entri nel pezzo in lavorazione - la protezione inferiore F si apre automaticamente quando la lama entra nel pezzo in lavorazione (aprite la protezione inferiore manualmente con la leva G solamente per tagli speciali come tagli dal pieno) ! non forzare l’utensile (applicare una pressione leggera e continua per evitare un surriscaldamento delle punte della lama) ! durante la lavorazione, impugna l’utensile sempre in corrispondenza della(e) area(e) grigia(e) - dopo aver realizzato il taglio, spegnete il vostro utensile rilasciando l’interruttore Y ! prima di rimuovere l’utensile del pezzo da lavorare assicuratevi che la lama sia ferma71

• Pulite la lama immediatamente dopo l’uso (specie da resina o colla)

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com)

• Tenere presente che danni causati da sovraccarico o utlizzo improprio sono esclusi dalla garanzia (per la condizioni di garanzia SKIL, visitare il sito www.skil.com o contattare il proprio rivenditore)

TUTELA DELL’AMBIENTE

• Non gettare l’elettroutensile, le batterie, gli accessori e l’imballaggio con i riuti domestici (solo per Paesi UE) - secondo la Direttiva Europea 2012/19/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, gli elettroutensili esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo

vi ricorderà questo fatto in fase di smaltimento ! prima dello smaltimento proteggere i terminali delle batterie con nastro pesante per prevenire cortocircuiti RUMOROSITÀ / VIBRAZIONE

• Misurato secondo EN 62841, il livello di pressione sonora garantito di questo utensile è di 91,0 dB(A), il livello di rumorosità è di 102,0 dB(A) (incertezza K = 3 dB) e il livello delle vibrazioni di ✱ (somma vettoriale di tre direzioni; incertezza K = 1.5 m/s²) ✱ taglio del legno < 2,5 m/s²
