3520 CA - Saag SKIL - Tasuta kasutusjuhend

Tehnilised andmed	Ringsaag, võimsus 1200 W, tera diameeter 190 mm, lõike sügavus kuni 65 mm 90° juures, 45 mm 45° juures.
Kasutamine	Ideaalne puidu, puitlaastplaatide ja sarnaste materjalide lõikamiseks. Kasutamiseks siseruumides ja väljas.
Hooldus ja remont	Kontrollige regulaarselt tera seisukorda ja puhastage seda. Vahetage tera, kui see on kulunud või kahjustatud. Määrige liikuvad osad vajadusel.
Ohutus	Kandke kaitseprille ja kindaid. Ärge eemaldage turvaseadmeid. Lülitage seade välja tera vahetamisel.
Üldinfo	Kaal 4,5 kg, mõõtmed 34 x 26 x 29 cm, garantii 2 aastat. Komplektis saetera ja paralleeljuhik.

Korduma kippuvad küsimused - 3520 CA SKIL

Kuidas kokku panna SKIL 3520 CA saag?

SKIL 3520 CA saagi kokkupanemiseks järgige kasutusjuhendis olevaid juhiseid. Veenduge, et kõik osad on olemas, ja kinnitage lõikejuhik ning tera vastavalt juhistele.

Miks mu saag ei käivitu?

Kontrollige, kas saag on korralikult ühendatud ja toitejuhe pole kahjustatud. Veenduge ka, et turvlüliti on asendis 'ON'.

Kuidas vahetada SKIL 3520 CA saelehte?

Tera vahetamiseks lülitage saag välja, seejärel kasutage kaasasolevat tera võtit, et lahti keerata tera polt. Eemaldage vana tera ja asendage see uuega, seejärel pingutage polt.

Millist tüüpi tera sobib SKIL 3520 CA saagile?

SKIL 3520 CA saag sobib 254 mm läbimõõduga teradega. Veenduge, et valite materjalile sobiva tera.

Kuidas reguleerida lõikesügavust?

Lõikesügavuse reguleerimiseks avage sügavuse reguleerimise kang ja liigutage saagi alus soovitud kõrgusele. Seejärel pingutage kang, et hoida asendit.

Mida teha, kui saag kasutamisel liigset vibreerib?

Kontrollige, kas tera on õigesti paigaldatud ja tasakaalustatud. Veenduge ka, et tööpind on stabiilne ja saag kindlalt paigas.

Kuidas puhastada ja hooldada SKIL 3520 CA saagi?

Pärast iga kasutuskorda puhastage saag kuiva lapiga. Kontrollige regulaarselt tera seisukorda ja määrige liikuvad osad vastavalt juhendi soovitustele.

Saag teeb kummalist häält, mida teha?

Kummaline heli võib viidata probleemile teraga või laagritega. Kontrollige tera kahjustusi ja veenduge, et see on korralikult kinnitatud. Kui probleem püsib, võtke ühendust hooldusteenusega.

Kust leida varuosi SKIL 3520 CA saagile?

Varuosi saab tellida oma kohaliku SKIL edasimüüja kaudu või SKILi veebisaidilt. Veenduge, et teil on õige mudel, et vältida sobimatust.

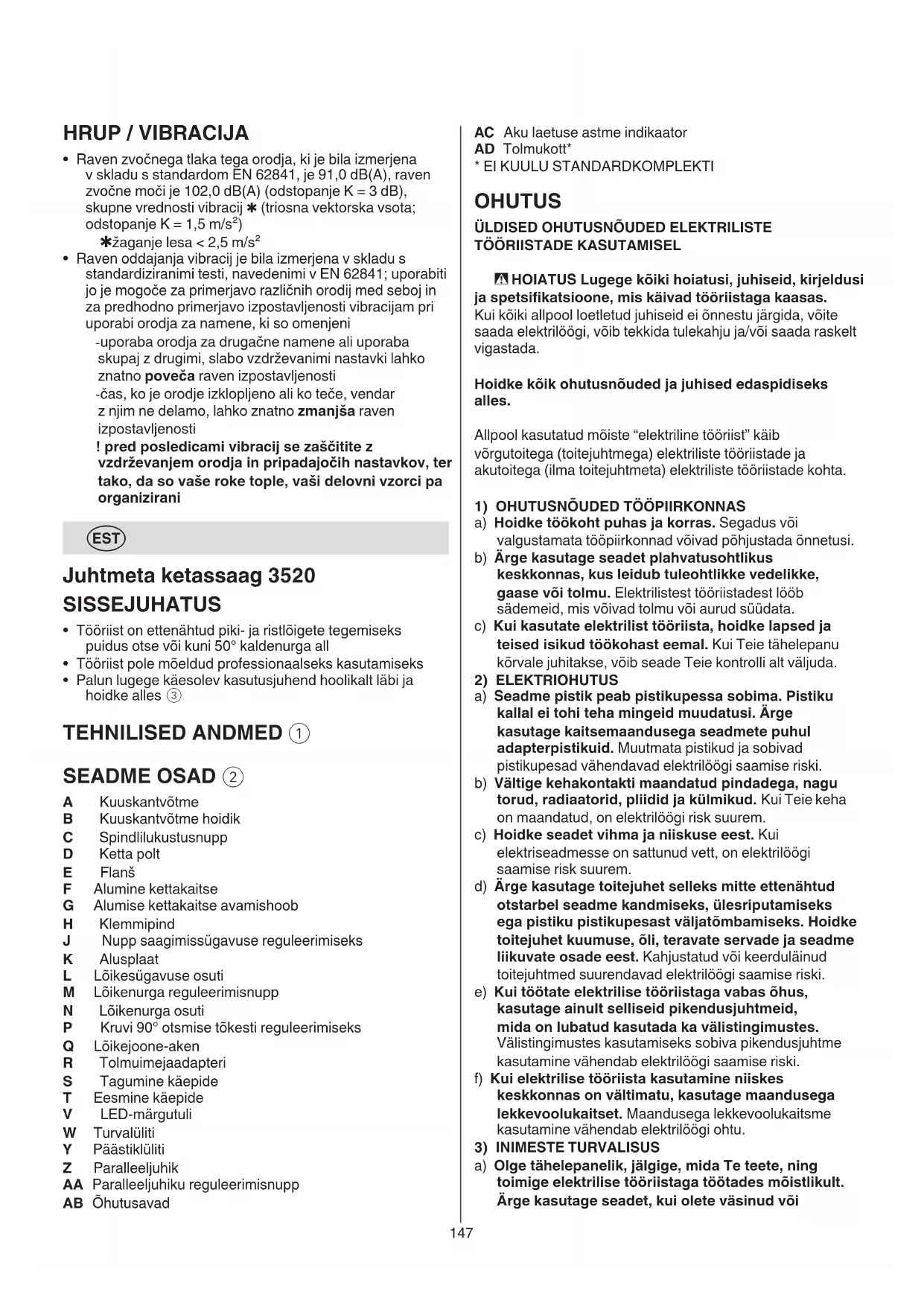

KASUTUSJUHEND 3520 CA SKIL

• Tööriist on ettenähtud piki- ja ristlöigete tegemiseks puidus otse või kuni 50° kaldenurga all
• Tööriist pole möeldud professionaalseks kasutamiseks
• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles ③

TEHNILISED ANDMED ①

SEADME OSAD ②

A Kuuskantvõtme
B Kuuskantvõtme hoidik
C Spindlilukustusnupp
D Ketta polt
E Flanš
F Alumine kettakaitse
G Alumise kettakaitse avamishoob
H Klemmipind
J Nupp saagimissügavuse reguleerimiseks
K Alusplaat
L Lõikesügavuse osuti
M Löikenurga reguleerimisnupp
N Lõikenurga osuti
P Kruvi 90° otsmise tökesti reguleerimiseks
Q Lõikejoone-aken
R Tolmuimejaadapteri
S Tagumine käepide
T Eesmine käepide
V LED-märgutuli
W Turvalüliti
Y Päästiklüliti
Z Paralleeljuhik
AA Paralleeljuhiku reguleerimisnupp
AB Ôhutusavad

AC Aku laetuse astme indikaator AD Tolmukott* * EI KUULU STANDARDKOMPLEKTI

OHUTUS

ÜLDISED OHUTUSNÖUDED ELEKTRILISTE TÖÖRIISTADE KASUTAMISEL

A HOIATUS Lugege kõiki hoiatusi, juhiseid, kirjeldusi ja spetsifikatsioone, mis käivad tööriistaga kaasas. Kui kõiki allpool loetletud juhiseid ei önnestu järgida, võite saada elektrilöögi, võib tekkida tulekahju ja/või saada raskelt vigastada.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks alles.

Allpool kasutatud möiste “elektriline tööriist” käib vörgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) OHUTUSNÕUDED TÖÖPIIRKONNAS
a) Hoidke töökoht puhas ja korras. Segadus või valgustamata tööpiirkonnad võivad põhjustada õnnetusi.
b) Årge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.
2) ELEKTRIOHUTUS
a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski.
b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi risk suurem.
c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi saamise risk suurem.
d) Ärge kasutage toitejuhet selleks mitte ettenähtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatömbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi saamise riski.
e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi saamise riski.
f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lekkevoolukaitset. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu.
3) INIMESTE TURVALISUS
a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades möistlikult. Ärge kasutage seadet, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.

b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid, kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste riski.

c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.

d) Enne seadme sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.

e) Ärge hinnake end üle. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.

g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

h) Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE

a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate paremini ja turvalisemalt ettenähtud võimsusvahemikus.

b) Årge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse ja välja lülitada, on ohtlik ning seda tuleb remontida.

c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib seadme tahtmatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatult. Ärge laske seadet kasutada isikutel, kes seda ei tunne või pole siintoodud juhiseid lugenud. Kogenematute kasutajate käes kujutavad elektrilised tööriistad ohtu.

e) Hoolitsege elektriliste tööriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega mõned osad ei ole katki või sel määr al kahjustatud, et võiksid mõjutada seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade kasutamine mitte ettenähtud otstarbel vöib pöhjustada ohtlikke olukordi.

h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

5) AKUTÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE

a) Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Akulaadija, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega.

b) Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu.

c) Hoidke kasutusel mitteolevad akud eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.

d) Väärkasutuse korral võib akuvedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.

e) Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.

f) Kaitske akut ja elektrilist tööriista leekide ja väga körgete temperatuuride eest. Kokkupuude leekidega või üle 130°C temperatuuriga võib põhjustada plahvatuse.

g) Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.

6) TEENINDUS

a) Laske seadet parandada ainult kvalifitseeritud spetsialistidel ja ainult originaalvaruosadega. Nii tagate seadme püsimise turvalisena.

b) Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.

OHUHOIATUSED JUHTMETA TIKKSAAGIDE PUHUL

1) SAAGIMINE

a) ETTEVAATUST : Ärge viige oma käsi saagimispiirkonda ja saeketta lähedusse. Hoidke teise käega lisakäepidemest voi mootorikorpusest. Kui hoiate saagi molema käega, ei saa saeketas Teie käsi vigastada.

b) Ärge viige kätt tooriku alla. Tooriku all ei saa kettakaitse Teid saeketta eest kaitsta.
c) Kohandage lõikesügavus tooriku paksusega. Tooriku all peaks olema saeketast näha vähem kui täishamba ulatuses.
d) Årge hoidke saetavat toorikut kunagi käes ega polve peal. Kinnitage toorik stabiilsele alusele. Tooriku kinnitamine on oluline, et viia kehaga kokkupuute, saeketta kinnikiildumise ja seadme üle kontrolli kaotuse oht miinimumini.
e) Kui on oht, et tarvik võib puutuda kokku varjatud elektrijuhtmega, tuleb elektrilist tööriista hoida ainult isoleeritud käepidemetest (kokkupuude pinge all oleva juhtmega võib tekitada pinge seadme metallosades ja põhjustada elektrilöögi)
f) Pikisaagimisel kasutage alati paralleeljuhikut või juhtlauda. See suurendab lõike täpsust ja vähendab saeketta kinnikiildumise ohtu.
g) Kasutage alati õige suuruse ja siseava läbimõõduga saekettaid (nt tähekujulisi või ümaraid). Saekettad, mis saega ei sobi, pöörlevad ebaühtlaselt ja põhjustavad kontrolli kaotuse seadme üle.
h) Ärge kunagi kasutage kahjustatud või mittesobivaid saeketta seibe või polte. Saeketta seibid ja poldid on konstrueeritud spetsiaalselt Teie sae jaoks, tagamaks optimaalset jõudlust ja tööohutust.
2) TAGASILÖÖK – PÖHJUSED JA ASJAOMASED OHUTUSNÖUDED
- Tagasilöök on sae ootamatu vastureaktsioon, mis tekib, kui saeketas on kinnikiildunud, köverdunud või selle liikumine on takistatud ning mille tagajärjel tõuseb saag kontrollimatult töödeldavast detailist välja ja "hüppab" sae kasutaja poole
- Kui sulguv lõikejälg saeketta kinni kiilub või selle liikumist takistab, aeglustub saeketta pöörlemine ja mootori vastumõju tulemusel liigub saag kiiresti kasutaja poole
- Kui saeketas lõikamisel väändub või kõverdub, võivad saeketta tagumised hambad takerduda puidu pealmisse kihti, mille tagajärjel tuleb saeketas lõikejäljest välja ja "hüppab" tagasi sae kasutaja poole
- Tagasilöök on seadme vale või ebaõige kasutuse tagajärg. Tagasilööki saab sobivate ettevaatusabinõude rakendamisega ära hoida.
a) Hoidke saagi tugevalt mõlema käega ja asetage käed selliselt, et suudaksite seista vastu tagasilöögiga kaasnevatele jõududele. Seiske nii, et Teie keha oleks saekettast paremal või vasakul, kuid mitte sellega ühel joonel. Tagasilöögi mõjul võib saag "hüpata" tagasi, kuid kasutajal on võimalik tagasilöögiga kaasnevaid jõude kontrollida, võttes tarvitusele sobivad ettevaatusabinõud.
b) Saeketta kinnikiildumisel või lõike katkestamisel mingil põhjusel vabastage lüliti ja hoidke saagi liikumatult materjali sees, kuni saeketas täielikult seiskub. Ärge kunagi püüdke eemaldada saagi töödeldavast materjalist või tõmmata saagi tagasi, kui saeketas pöörleb või võib toimuda tagasilöök. Uurige olukorda ja võtke tarvitusele meetmed, et kõrvaldada saeketta kinnikiildumise põhjus. Vältige naelte või kruvide saagimist.
c) Kui käivitate tooriku sees olevat saagi, sättige saag lõikejälje keskele ja kontrollige, et saehambad ei haarduks materjali. Kinnikiildunud saeketas võib liikuda

üles või tekitada tagasilöögi, kui saag uuesti käivitatakse.

d) Toestage suured plaadid, et piirata saeketta kinnikiildumise ja tagasilöögi ohtu miinimumini. Suured plaadid kipuvad omaenda kaalu all painduma. Toestused tuleb paigutada plaadi alla mölemale küljele, lõikejoone lähedale ja plaadi serva äärde.

e) Ärge kasutage nüri või kahjustatud saeketast. Teritamata või valesti paigaldatud saekettast tekib kitsas lõikejälg, mis põhjustab liigset hõõrdumist, saeketta kinnikiildumist ja tagasilööke.

f) Enne lõike tegemist peavad lõikesügavuse ja -nurga reguleerimise lukustushoovad olema kindlalt kinnitatud. Kui saeketta seadistused saagimise ajal muutuvad, võib see põhjustada kinnikiildumise ja tagasilöögi.

g) Olge eriti ettevaatlik lõigete tegemisel seintesse ja teistesse varjatud kohtadesse. Uputatav saeketas võib varjatud objektide saagimisel kinni kiiluda ja tagasilöögi põhjustada..

1) ALUMISE KETTAKAITSME FUNKTSIOON

a) Iga kord enne kasutamist kontrollige, et alumine kettakaitse sulguks korralikult. Ärge kasutage saagi, kui alumine kettakaitse ei liigu vabalt ega sulgu koheselt. Alumist kettakaitset ei tohi avatud asendis kinni kiiluda. Kui saag kogemata maha kukub, võib alumine kettakaitse väänduda. Eemaldage seade vooluvõrgust, tõstke alumine kettakaitse tagasitõmmatavast käepidemest üles ning veenduge, et see liigub vabalt ja ei puuduta saeketast ega muid detaile mistahes lõikenurkade ja -sügavuste juures.

b) Kontrollige alumise kettakaitsme vedru funktsioneerimist. Kui kettakaitse ja selle vedru ei funktsioneeri korralikult, tuleb need enne kasutamist parandada. Kahjustatud osade, kleepuvate sadestuste või mustuse kuhjumise tõttu võib alumine kettakaitse toimida aeglaselt.

c) Alumist kettakaitset tuleks käsitsi tagasi tömmata ainult erilõigete nagu “uputuslöiked” ja liitlöiked tegemiseks. Töstke alumine kettakaitse tagasitömmatavast käepidemest üles ja vabastage alumine kettakaitse niipea, kui saeketas tungib materjali sisse. Köikide muude saagimistööde ajal peaks alumine kettakaitse toimima automaatselt.

d) Enne sae asetamist tööpingile või põrandale jälgige alati, et saeketas on alumise kettakaitsmega kaetud. Kaitsmata, vabajooksul saeketas põhjustab sae liikumise tagasi, lõigates kõike, mis selle teele jääb. Pöörake tähelepanu ajavahemikule, mis kulub lüliti vabastamisest saeketta seiskumiseni.

TÄIENDAVAD OHUTUSNÖUDED

ÜLDIST

- Tööriista kasutaja peab olema vähemalt 16 aastat vana

- Tööriist ei sobi märglöigete tegemiseks

- Asbestisisaldava materjali töötlemine on keelatud (asbest võib tekitada vähki)

- Värviga kaetud juhtmed, mõned puiduliigid, mineraalid ja metall eraldavad tolmu, mis võib olla kahjulik (kokkupuude tolmuga või selle sissehingamine võib seadme kasutajal või läheduses viibivatel inimestel põhjustada allergilisi reaktsioone ja/või hingamisteede haigusi); kandke tolmumaski ja vajaduse korral

töötage külgeühendatava tolmueemaldusseadmega

• Teatud tüüpi tolm on klassifitseeritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega
• Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid
• Ärge kasutage seda saagi koos saelauaga
• Enne tööriista reguleerimist või tarvikute vahetust võtke aku välja

TARVIKUD

• SKIL tagab seadme häireteta töö üksnes originaaltarvikute kasutamisel
• Kasutage üksnes saekettaid, mis vastavad käesolevas kasutusjuhendis esitatud andmetele ja mis on kontrollitud ja tähistatud vastavalt standardile EN 847-1
• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on vähemalt sama suur nagu maksimaalsed tühikäigupöörded
• Kasutage ainult vähemalt 165 mm ja maksimaalselt 165 mm läbimõõduga saetera spindliavaga 16 mm
• Kiirlõiketerasest (HSS) saeketaste kasutamine on keelatud
• Ärge kunagi kasutage selles tööriistas lihvimis-/löikekettaid

ENNE KASUTAMIST

• Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist
• Enne saagimise alustamist eemaldage köik nii töödeldava materjali peal- kui allpool löikejoonel asuvad takistused
• Fikseerige toorik (fiksaatoriga kinnitatud või kruustangide vahele pandud toorik püsib kindlamini paigal kui lihtsalt käega hoides)
• Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid või põörduge kohaliku elektri-, gaasi- või vee-ettevõtte poole (kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht; gaasitorustiku vigastamisel plahvatusoht; veetorustiku vigastamisel materiaalne kahju või elektrilöögioht)

KASUTAMISE AJAL

• Töötamise ajal vöib müratase ületada 85 dB(A); kandke kuulmiskaitsevahendeid
• Ärge kunagi kasutage tööriista ilma originaalkaitseseadisteta
• Ärge püüdke saagida väga väikeseid toorikuid
• Årge töötage tööriistaga, hoides seda pea kohal
• Tööriista blokeerumisel või elektrilise või mehhaanilise tõrke korral lülitage see viivitamatult välja ning eemaldage pistik vooluvõrgust

PÄRAST KASUTAMIST

• Enne tööriista juurest lahkumist lülitage see välja ning oodake, kuni selle liikuvad osad on täielikult seiskunud
• Pärast ketassae väljalülitamist ärge kunagi peatage saeketta pöörlemist külgsurvega

AKUD

• Kaasasolev aku on osaliselt laetud (aku täisjõudluse tagamiseks laadige aku enne elektrilise tööriista esimest kasutamist akulaadijas korralikult täis)
• Kasutage selle tööriistaga ainult järgmiseid akusid ja laadijaid

-SKILI aku: BR1*31****

-SKILI laadija: CR1*31****

• Ärge kasutage kahjustatud akusid, vaid vahetage need välja
• Ärge võtke akut lahti
• Ärge jätke tööriista/akut vihma kätte
• Ümbritseva keskkonna lubatud temperatuur (tööriista/laadijat/akut):

-laadimisel 4...40°C
-töötamisel -20...+50°C
-säilitamisel -20...+50°C

TÖÖRIISTAL/AKUL OLEVATE SÜMBOLITE SELGITUS

③ Enne kasutamist tutvuge kasutusjuhendiga
④ Tulle visatud akud plahvatavad, seepärast ei tohi akut mingil põhjusel põletada
⑤ Hoidke tööriista/laadijat/akut toatemperatuuril vahemikus 0° kuni 50°C
⑥ Ärge visake kasutuskölbmatuks muutunud elektrilisi tööriistu ja patareisid ära koos olmejäätmetega

KASUTAMINE

• Aku laadimine
  ! lugege laadijaga kaasasolevaid ohutushoiatusi ja juhiseid
• Aku eemaldamine/paigaldamine ②
  • Saetera paigaldamine ②

! eemaldage aku seadmist

-võtke hoidikust B välja kuuskantvõti A

-vajutage võlli lukustusnuppu C ja hoidke see all, kui te eemaldate saelehe poldiD, keerates kuuskantvõtit A KELLAOSUTI SUUNAS (= samas suunas nagu näitab saelehele trükitud nool)

! spindlilukustusnupule C tohib vajutada ainult siis, kui seade ei tööta

-vabastage spindlilukustusnupp C
-eemaldage flanš E

! jälgige, et flanšide klemmipinnad H oleksid täiesti puhtad ja suunatud vastu saeketast

-avage alumine kettakaitse F hoova G abil ja hoidke seda avatuna; samal ajal paigaldage saeketas, jälgides, et saeketta hammaste ja kettal oleva noole suund ühtiksid ülemisel kettakaitsel oleva noole suunaga

-vabastage alumine kettakaitse F
-paigaldage flanš E
-vajutage spindlilukustusnupule C ja hoidke seda all, samal ajal pingutage ketta polti kuuskantvõtmega 1/8 pöörde ulatuses (tagab saeketta libisemise kokkupuutel suure takistusega, vähendades mootori ülekoormust ja sae tagasilööki)
-vabastage spindlilukustusnupp C

- Lõikesügavuse reguleerimine (0-54 mm) ⑦

-optimaalse lõikekvaliteedi tagamiseks ei tohiks saeketas ulatuda tooriku alt välja rohkem kui 3 mm
-lõdvendage nupp J
-tõstke/langetage alusplaati K, kuni skaalale (osuti L) ilmub soovitud lõikesügavus
-pingutage nupp J

- Aku laetuse astme näidik ⑧

-vajutage aku täitetaseme nuppu AC, et näha aku täitetaset antud hetkel.

• Lõikenurga reguleerimine (0-50°) ⑨

-lödvendage nupp M
-kallutage tööriista, kuni skaalale (osuti N) ilmub soovitud lõikenurk

-pingutage nupp M

! diagonaallõike puhul ei vasta lõikesügavuse skaalal näidatud väärtus tegelikule lõikesügavusele

• 90° lõikenurga kontrollimine ⑨

-reguleerige alusplaat K maksimaalsele lõikesügavusele ja pingutage ⑦

-reguleerige lõikenurk väärtusele 0° ja pingutage

-kontrollige nurgamõõdikuga, kas saeketta ja alusplaadi põhja vaheline nurk on 90°

-reguleerimisvajaduse korral, lõdvendage nupp M ja kasutage reguleerimiskruvi P, nagu näidatud joonisel

• Reguleeritav lõikejoone-aken Q ⑩

-tööriista täpseks juhtimiseks mööda töödeldavale esemele märgitud lõikejoont

-0° all tehtava otselõike või 45° all tehtava diagonaallõike puhul kasutage vastavaid näitjooni

! suurem osa alusplaadist peaks asuma töödeldava eseme toetatud osal

-saab reguleerida erineva laiusega saeteradega sobivaks, aga kui juhtub, et üks saeteradest ei joondu öigesti, saate valida, kas jäätmed on tera ⑩ sise- või välisküljel

! lõikelaiuse määrab saehammaste laius, aga mitte saeketta paksus

! tehke alati köigepealt proovilõige, et kontrollida tegelikku lõikejoont

• Tolmu eemaldamine ⑪

Tolmuimeja kasutamisel

-paigaldage tolmuimeja adapter R nagu joonisel näidatud

! jälgige, et tolmuimeja voolik ei tökestaks kunagi alumise kettakaitsme funktsioneerimist ega takistaks saagimistööd

Tolmukott

- Seadme kasutamine ⑪

-patarei paigaldamine

-hoidke alati tugevalt ühe käega käepidemest S ja teise käega tugevalt käepidemest T

-asetage tööriist alusplaadi esiservaga tasaselt toorikule

! veenduge, et saeketta hambad ei ole toorikusse haakunud

-lülitage tööriist sisse, vajutades kõigepealt nupule W (= turvalüliti, mida pole võimalik lukustada) ja siis vajutage sisse lüliti Y

! enne saeketta viimist töödeldavasse materjali peab saag saavutama täiskiiruse

-alumine kettakaitse F avaneb automaatselt, kui saeketas viiakse töödeldavasse materjali (avage alumine kettakaitse käsitsi ainult eriliste lõigete nagu "uputuslõigete" korral; selleks kasutage hooba G)

! ärge koormake tööriista üle (jälgige, et surve oleks kerge ja pidev, et vältida lõiketera otste ülekuumenemist)

! töötamise ajal hoidke tööriista kinni korpuse ja käepideme halli värvi osadest

-pärast löike löpetamist lülitage tööriist välja, vabastades lüliti Y

! enne tööriista eemaldamist toorikust veenduge, et saeketas on täielikult seiskunud

- LED-märgutuli V ⑫ süttib lüliti Y aktiveerimisel automaatselt

- Aku kaitse

Lülitab tööriista välja või takistab tööriista käivitamist, kui -koormus on liiga kõrge

-aku temperatuur ei ole lubatud töötemperatuuri vahemiku -20 kuni +50°C piires

-liitium-ioonaku on peaaegu tühi (et kaitsta ülemäärase tühjenemise eest)

! ärge vajutage enam lülitile (sisse/välja), kui tööriist on end automaatselt välja lülitanud, sest see vöib akut kahjustada

TÖÖJUHISED

- Asetage töödeldav ese alati ilusama poolega allapoole, et viia materjalikahjustused miinimumini

- Kasutage üksnes öiget tüüpi teravaid saekettaid ⑬

-lõikekvaliteet paraneb saeketta hammaste arvu suurenedes

-kõvasulam-saeketaste kasutusiga on võrreldes tavaliste saeketastega kuni 30 korda pikem

- Paralleeljuhik Z ⑭

-täpsete lõigete tegemiseks piki tooriku äärt

-võimalik kinnitada alusplaadi mõlema külje külge

Paralleeljuhiku reguleerimine

-lõdvendage nupp AA

-reguleerige paralleeljuhik skaala abil soovitud lõikelaiusele (kasutage 0-punkti tähistamiseks aken Q)

-pingutage nupp AA

- Uputuslöiked ⑮

-määrake kindlaks soovitud lõikesügavus

-kallutage tööriista ette, hoides et aken Q toorikule märgitud lõikejoonega kohakuti

-avage alumine kettakaitse F hoova G abil

-veidi enne saeketta sisenemist materjali lülitage tööriist sisse ning langetage aeglaselt tööriista tagumist osa, kasutades toetuspunktina alusplaadi esiserva

-langetage tööriista vähehaaval ja lükake samal ajal ettepoole

-niipea kui saeketas siseneb toorikusse, vabastage hoob G

! ärge kunagi tömmake tööriista tagasisuunas

- Suurte plaatide lõikamine ⑯

-toetage plaat lõikejoone lähedalt põrandale, lauale või tööpingile

! reguleerige lõikesügavus selliselt, et te saete läbi plaadi, kuid ei kahjusta tugesid

-kui paralleeljuhikuga pole võimalik soovitud laiuses saagida, kinnitage toorikule (pitskruvide või naelte abil) sae juhtimist hõlbustav sirge puuliist ning juhtige saagi parema alusplaadi äärega mööda seda ⑰

• Lisateavet lugege aadressilt www.skil.com

HOOLDUS/TEENINDUS

- Tööriist pole möeldud professionaalseks kasutamiseks

- Hoidke tööriist alati puhtana (eriti ventilatsiooniavad AB) ! enne puhastamist eemaldage tööriistast aku

- Hoidke alati alumise kettakaitse F ② ümbrus puhtana (eemaldage tolm ja puru suruõhuga puhudes või harjaga)

- Puhastage saeketas kohe pärast kasutamist (eelkõige vaigu- ja liimijääkidest)

• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas
• toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)
• Arvestage sellega, et garantii ei hölma seadme ülekoormamisest või ebaõigest käsitsemisest tulenevaid kahjustusi (teavet SKILi garantiitingimuste kohta vaadake veebilehelt www.skil.com või küsige kohalikult müügiesindajalt)

KESKKOND

- Ärge visake kasutuskölbmatuks muutunud elektrilisi tööriistu, patareisid, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)

- vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta

- seda meenutab Teile sümbol®

! enne aku kahjutustamist katke selle otsad kaitseks tugeva teibiga, et vältida lühisahela teket

MÜRA / VIBRATSIOON

• Standardiga EN 62841 kooskõlas mõõdetud tööriista helirõhu tase on 91,0 dB(A) ja helivõimsuse tase 102,0 dB(A) (määramatus K = 3 dB), ja vibratsioon
  * (ruumiliste vektorite summa; möötemääramatus K = 1,5 m/s²)
  * puidu saagimine < 2,5 m/s ^2
• Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; seda võib kasutada tööriistade võrdlemiseks ja tööriista kasutamisel ettenähtud töödeks esineva vibratsiooni esialgseks hindamiseks
  tööriista kasutamisel muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda
• ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda
  ! enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus

LV

Bezvadu ripzāğis

3520

IEVADS
