3520 CA - Sharrë SKIL - Manual falas për përdoruesin

MANUAL I PËRDORUESIT 3520 CA SKIL

EU Deklarata e konformitetit Sharrë rrethore pa kabëll Numri i nenit Ne deklarojmë me përgjegjësinë tonë të vetme se produktet e paraqitura janë në përputhje me të gjitha dispozitat e zbatueshme të direktivave dhe rregulloreve të listuara më poshtë dhe janë në përputhje me standardet si më poshtë. Dosja teknike në:

a) Mbajeni zonën e punës të pastër dhe të ndriçuar mirë. Zonat e çrregullta ose të errëta janë një ftesë për aksidente. b) Mos i përdorni pajisjet elektrike në situata me mundësi shpërthimi, si në prani të lëngjeve, gazeve ose pluhurave të djegshëm. Pajisjet elektrike shkaktojnë shkëndija që mund të ndezin pluhurat ose avujt. c) Mbajini fëmijët dhe personat e tjerë larg gjatë përdorimit të veglës së punës. Tërheqja e vëmendjes mund të shkaktojë humbjen e kontrollit.

2) SIGURIA ELEKTRIKE

a) Spinat e veglës së punës duhet të përputhen me prizën. Mos modikoni kurrë spinën në asnjë mënyrë. Mos përdorni asnjë spinë përshtatëse me veglat e punës me tokëzim. Spinat e pamodikuara dhe prizat përshtatëse do të zvogëlojnë rrezikun e goditjes elektrike. b) Shmangni kontaktin trupor me sipërfaqe të tokëzuara si tuba, radiatorë, soba dhe frigoriferë. Ka një rrezik më të madh të goditjeve elektrike nëse trupi është i tokëzuar. c) Mos ekspozoni veglat e punës në shi ose në kushte me lagështi. Uji që hyn në veglën e punës do të rritë rrezikun e goditjes elektrike. d) Mos abuzoni me kordonin. Mos e përdorni kurrë kordonin për transportin, tërheqjen ose heqjen e spinës së veglës së punës. Mbajeni kordonin larg nga nxehtësia, vaji, anët e mprehta ose pjesët që lëvizin. Kordonët e dëmtuar ose e bllokuar rrisin rrezikun e goditjes elektrike. e) Kur përdorni një vegël pune në mjedise të jashtme, përdorni një kordon zgjatues të përshtatshëm për përdorim në mjedise të jashtme. Përdorimi i një kordoni të përshtatshëm për përdorime në mjedise të jashtme zvogëlon rrezikun e goditjes elektrike. f) Nëse përdorimi i veglës së punës në një vend me lagështi është i pashmangshëm, përdorni një automat qarku me shkarkesë me tokëzim. Përdorimi i një automati me shkarkesë me tokëzim zvogëlon rrezikun e goditjes elektrike.

3) SIGURIA PERSONALE

a) Qëndroni në gatishmëri, shikoni se çfarë po bëni dhe përdorni gjykimin kur përdorni një vegël pune. Mos e përdorni një vegël pune kur jeni i lodhur ose nën ndikimin e ilaçeve, alkoolit ose mjekimit. Një moment humbje e vëmendjes gjatë përdorimit të veglave të punës mund të shkaktojë dëmtime të rënda personale. b) Përdorni pajisje personale mbrojtëse. Mbani gjithmonë pajisje për mbrojtjen e syve. Pajisjet mbrojtëse si maska kundër pluhurit, këpucët që nuk rrëshqasin, kaskat ose pajisjet për mbrojtjen e veshëve për kushtet përkatëse do të zvogëlojnë dëmtimet personale. c) Parandaloni ndezjen e rastësishme. Sigurohuni që çelësi është në pozicionin kur para se të lidhni burimin e energjisë dhe/ose baterinë, para se të merrni ose të transportoni pajisjen. Transportimi i veglave të punës me gishtin në çelës ose aktivizimi i veglave të punës që kanë çelësin të ndezur është një ftesë për aksidente. d) Hiqni çdo çelës ose çelës përshtatës para ndezjes

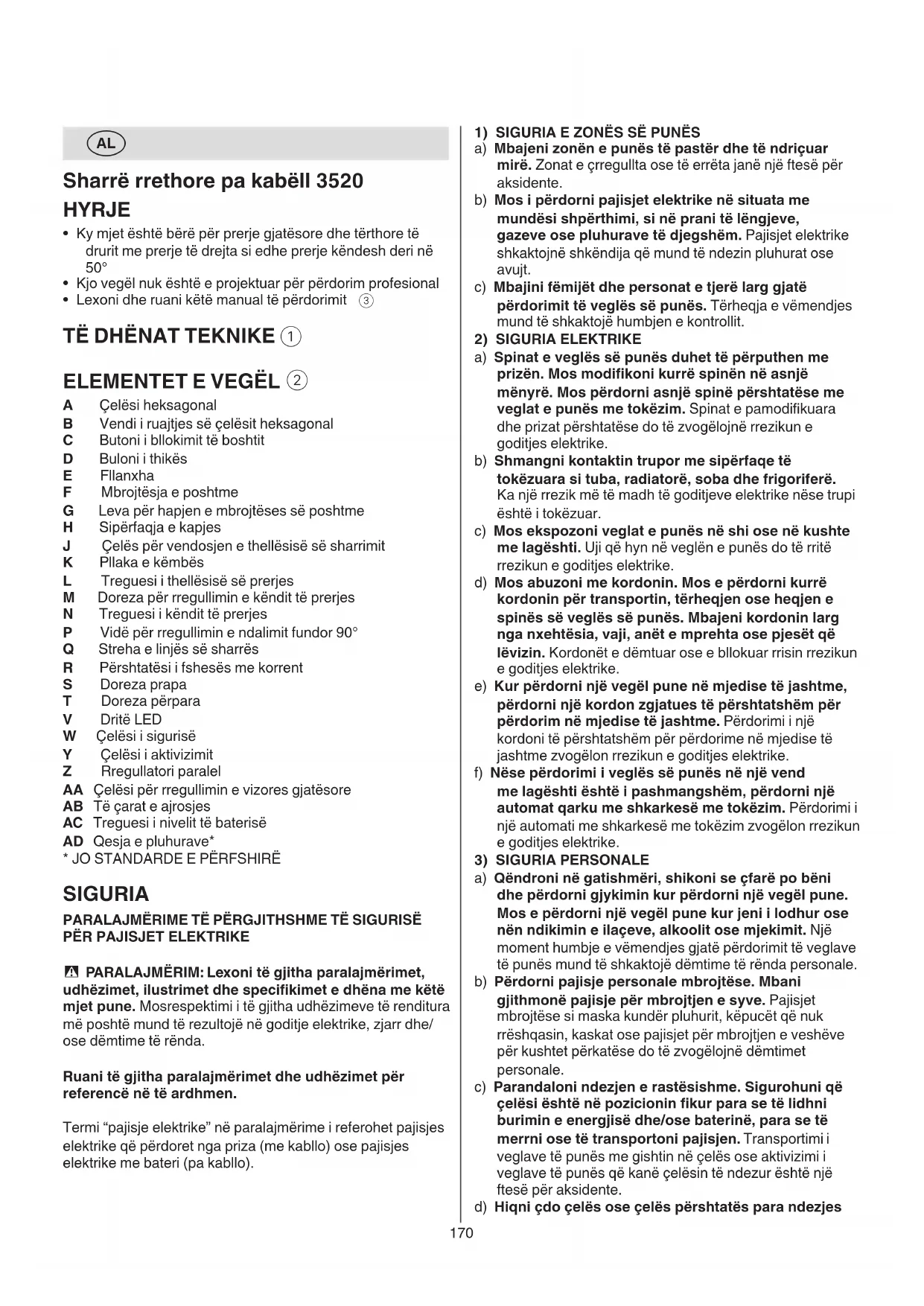

Sharrë rrethore pa kabëll 3520 HYRJE

• Ky mjet është bërë për prerje gjatësore dhe tërthore të drurit me prerje të drejta si edhe prerje këndesh deri në 50°

• Kjo vegël nuk është e projektuar për përdorim profesional

• Lexoni dhe ruani këtë manual të përdorimit

A Çelësi heksagonal B Vendi i ruajtjes së çelësit heksagonal C Butoni i bllokimit të boshtit D Buloni i thikës E Fllanxha F Mbrojtësja e poshtme G Leva për hapjen e mbrojtëses së poshtme H Sipërfaqja e kapjes J Çelës për vendosjen e thellësisë së sharrimit K Pllaka e këmbës L Treguesi i thellësisë së prerjes M Doreza për rregullimin e këndit të prerjes N Treguesi i këndit të prerjes P Vidë për rregullimin e ndalimit fundor 90° Q Streha e linjës së sharrës R Përshtatësi i fshesës me korrent S Doreza prapa T Doreza përpara V Dritë LED W Çelësi i sigurisë Y Çelësi i aktivizimit Z Rregullatori paralel AA Çelësi për rregullimin e vizores gjatësore AB Të çarat e ajrosjes AC Treguesi i nivelit të baterisë AD Qesja e pluhurave*

- PARALAJMËRIM: Lexoni të gjitha paralajmërimet, udhëzimet, ilustrimet dhe specikimet e dhëna me këtë mjet pune. Mosrespektimi i të gjitha udhëzimeve të renditura më poshtë mund të rezultojë në goditje elektrike, zjarr dhe/ ose dëmtime të rënda. Ruani të gjitha paralajmërimet dhe udhëzimet për referencë në të ardhmen. Termi “pajisje elektrike” në paralajmërime i referohet pajisjes elektrike që përdoret nga priza (me kabllo) ose pajisjes elektrike me bateri (pa kabllo).171

5) PËRDORIMI DHE KUJDESI PËR VEGLËN ME BATERI

a) Karikojeni vetëm me karikuesin e përcaktuar nga prodhuesi. Një karikues që është i përshtatshëm për një lloj baterie mund të krijojë rrezik për zjarr kur përdoret me një bateri tjetër. b) Përdorni veglat e punës vetëm me bateritë e përcaktuara respektivisht. Përdorimi i çdo baterie tjetër mund të krijojë rrezik për dëmtime dhe zjarr. c) Kur bateria nuk është në përdorim, mbajeni larg nga objektet e tjera metalike si kapëset e letrës, monedhat, çelësat, gozhdët, vidat ose objektet e tjera të vogla metalike që mund të bëjnë lidhjen e një terminali me terminalin tjetër. Lidhja e shkurtër e terminaleve të baterisë mund të shkaktojë djegie ose zjarr. d) Në kushte abuzimi, nga bateria mund të rrjedhin lëngje; shmangni kontaktin me to. Në rast se ndodh aksidentalisht kontakti, shpëlajeni me ujë. Në rast se lëngu bie në kontakt me sytë, kërkoni edhe ndihmë mjekësore. Lëngu i rrjedhur nga bateria mund të shkaktojë acarime ose djegie. e) Mos e përdorni një pako baterish ose një vegël që është e dëmtuar apo e modikuar. Bateritë e dëmtuara ose të modikuara mund të shfaqin sjellje të paparashikuara, duke shkaktuar zjarr, shpërthim ose rrezik për lëndimin tuaj. f) Mos e ekspozoni një pako baterish ose një vegël ndaj zjarrit ose temperaturës shumë të lartë. Ekspozimi ndaj zjarrit ose një temperature mbi 130°C mund të shkaktojë shpërthim. g) Ndiqni të gjitha udhëzimet për karikimin dhe mos e karikoni pakon e baterive ose veglën jashtë gamës së temperaturës që specikohet tek udhëzimet. Karikimi i papërshtatshëm ose në temperatura jashtë gamën së specikuar mund të dëmtojë baterinë dhe të rritë rrezikun për zjarr.

a) Shërbimi i veglës së punës duhet të kryhet nga një person i kualikuar për riparimet duke përdorur vetëm pjesë ndërrimi identike. Kjo gjë do të sigurojë ruajtjen e sigurisë së veglave të punës. b) Mos kryeni asnjëherë shërbimin për pakot e baterive. Shërbimi për pakot e baterive duhet të kryhet vetëm nga prodhuesi ose ofruesit e autorizuar të shërbimit. UDHËZIME SIGURIE PËR SHARRAT RRETHORE PA KABËLL

1) PROCEDURAT E PRERJES

a) RREZIK: Mbajini duart larg nga zona e prerjes dhe lama. Mbani dorën tjetër në dorezën ndihmëse ose në trupin e motorit. Nëse të dy duart mbajnë sharrën, ato nuk mund të priten nga lama. b) Mos u zgjasni poshtë materialit të punës.Mbrojtësja nuk mund t’ju mbrojë nga lama poshtë materialit të punës. c) Rregulloni thellësinë e prerjes sipas trashësisë së materialit të punës.Poshtë materialit të punës duhet të duket më pak se një dhëmb i plotë i lamës. d) Mos e mbani kurrë materialin e prerjes në duar ose në mes të këmbëve. Sigurojeni materialin e punës në një platformë të qëndrueshme. Është e së veglës së punës. Një çelës i lënë i lidhur me një pjesë rrotulluese të veglës së punës mund të shkaktojë dëmtime personale. e) Mos u zgjasni. Mbani një vendosje të mirë të këmbëve dhe një ekuilibër të mirë në çdo moment. Kjo gjë bën të mundur një kontroll më të mirë të veglës së punës në situata të papritura. f) Vishuni në mënyrën e duhur. Mos vishni veshje të gjera ose bizhuteri. Mbani okët, veshjet dhe dorashkat larg nga pjesët lëvizëse. Veshjet e gjera, bizhuteritë ose okët e gjatë mund të kapen nga pjesët në lëvizje. g) Nëse janë ofruar pajisje për lidhjen e pajisjeve të mbledhjes dhe nxjerrjes së pluhurave, sigurohuni që ato të jenë të lidhura dhe të përdoren si duhet. Përdorimi i mbledhjes së pluhurave mund të zvogëlojë rreziqet në lidhje me pluhurat. h) Mos lejoni që familjarizimi i tuar nga përdorimi i shpeshtë i veglave t’ju lejojë të tregoheni të vetëkënaqur dhe të shpërllni parimet e sigurisë për pajisjet. Një veprim i pakujdesshëm mund të shkaktojë dëmtime të rënda në më pak se një sekondë.

4) PËRDORIMI DHE KUJDESI PËR VEGLËN E PUNËS

a) Mos ushtroni forcë mbi veglën e punës. Përdorni veglën e punës të duhur për përdorimin tuaj. Vegla e punës e duhur do të realizojë një punë më të mirë dhe më të sigurt dhe me shpejtësinë që ajo është e projektuar. b) Mos përdorni veglën e punës nëse çelësi nuk e ndez apo e k. Çdo vegël pune që nuk mund të kontrollohet me anë të çelësit është e rrezikshme dhe duhet të riparohet. c) Shkëputni spinën nga burimi i energjisë dhe/ ose baterinë nga vegla e punës para se të bëni rregullime të tjera, të ndryshoni aksesorët ose të ruani veglat e punës. Këto masa parandaluese të sigurisë ulin rrezikun e ndezjes aksidentale të veglës së punës. d) Mbani veglat e punës larg fëmijëve dhe mos lejoni personat e pamësuar me veglën e punës ose këto udhëzime për përdorimin e pajisjes. Veglat e punës janë të rrezikshme në duart e përdoruesve të patrajnuar. e) Mirëmbani veglat e punës. Kontrolloni për mospërshtatje ose bllokim të pjesëve lëvizëse, thyerje të pjesëve dhe gjendje të tjera që mund të ndikojnë në funksionimin e veglës së punës. Nëse dëmtohet, riparojeni veglën e punës para përdorimit. Shumë aksidente shkaktohen nga veglat e punës jo të mirëmbajtura si duhet. f) Mbajini pajisjet prerëse të pastra dhe të mprehta. Pajisjet e prerjes të mirëmbajtura dhe me anë të mprehta kanë më pak mundësi për t’u bllokuar dhe janë më të lehta për t’u kontrolluar. g) Përdorni veglat e punës, aksesorët dhe puntot, etj. në përputhje me këto udhëzime, duke marrë parasysh kushtet e punës dhe punën që do të kryhet. Përdorimi i veglave për përdorime të ndryshme nga ato të përcaktuara mund të shkaktojë rreziqe. h) Mbajini dorezat dhe sipërfaqet ku mbaheni të thata, të pastra dhe pa vajra ose graso. Dorezat dhe sipërfaqet ku mbaheni, kur janë të rrëshqitshme, nuk ju lejojnë ta menaxhoni dhe ta kontrolloni në mënyrë të sigurt pajisjen në situata të papritura.172 d) Mbështesni panelet e mëdha për të minimizuar rrezikun e shtrëngimit ose goditjes së kthimit të lamës. Panelet e mëdha kanë tendencën të epen nën peshën e tyre. Mbështetëset duhet të vendosen poshtë panelit në të dy krahët në afërsi të vijës së prerjes pranë anës së panelit. e) Mos përdorni lama jo të mprehta ose të dëmtuara. Lamat jo të mprehta ose të vendosura jo mirë krijojnë një gjerësi të ngushtë të prerjes dhe shkaktojnë fërkim të tepërt, bllokim të lamës dhe goditje të kthimit. f) Levat bllokuese rregulluese të pjerrësisë dhe thellësisë së lamës duhet të jenë të shtrënguara dhe të sigurta para kryerjes së prerjes. Nëse rregullimi i lamës lëviz gjatë prerjes, ai mund të shkaktojë bllokim ose goditje të kthimit. g) Kini shumë kujdes kur sharroni në mure ekzistuese ose zona të tjera të panjohura. Lama e futur mund të presë objekte që mund të shkaktojnë goditje të kthimit.

1) FUNKSIONI I MBROJTËSES SË POSHTME

a) Kontrolloni mbrojtësen e poshtme për mbyllje të përshtatshme para çdo përdorimi. Mos e përdorni sharrën nëse mbrojtësja e poshtme nuk lëviz lirisht dhe nuk mbyllet menjëherë. Mos e shtrëngoni apo lidhni asnjëherë mbrojtësen e poshtme në pozicionin e hapur. Nëse sharra bie aksidentalisht, mbrojtësja e poshtme mund të përkulet. Hiqni spinën, ngrini mbrojtësen e poshtme me dorezën e tërheqjes dhe sigurohuni që lëviz lirisht dhe nuk prek me lamën ose pjesë të tjera, në të gjitha këndet dhe thellësitë e prerjes. b) Kontrolloni funksionimin e sustës së mbrojtëses së poshtme. Nëse mbrojtësja dhe susta nuk funksionojnë si duhet, ato duhet të riparohen para përdorimit. Mbrojtësja e poshtme mund të punojë ngadalë për shkak të pjesëve të dëmtuara, depozitave ngjitëse ose grumbullimit të copërave. c) Mbrojtësja e poshtme duhet të tërhiqet në mënyrë manuale vetëm për prerje të veçanta si prerje me zhytje dhe prerje të kombinuara. Ngrini mbrojtësen e poshtme me anë të dorezës së tërheqjes dhe kur lama të hyjë në material, mbrojtësja e poshtme duhet të lëshohet. Për të gjitha sharrimet e tjera, mbrojtësja e poshtme duhet të funksionojë automatikisht. d) Shikoni gjithmonë që mbrojtësja e poshtme të mbulojë lamën para vendosjes së sharrës mbi tryezë ose dysheme. Lama e pambrojtur në lëvizje do të bëjë që sharra të ecë prapa duke prerë çdo gjë në rrugën e saj. Kini parasysh kohën që i duhet lamës për të ndaluar pasi lëshohet çelësi.

• Kjo pajisje nuk duhet të përdoret nga personat nën moshën 16 vjeç

• Kjo vegël nuk është e përshtatshme për prerje në lagështi

• Mos punoni me materiale që përmbajnë asbest (asbesti konsiderohet kancerogjen)

• Pluhurat nga materialet si boja me plumb, disa lloje drurësh, mineralesh dhe metalesh mund të jenë të dëmshme (kontakti ose thithja e pluhurave mund të shkaktojë reagime alergjike dhe/ose sëmundje respiratore për përdoruein ose personat përreth); mbani rëndësishme që ta mbështesni materialin si duhet për të minimizuar ekspozimin e trupit, bllokimin e lamës ose humbjen e kontrollit. e) Mbajeni mjetin e punës vetëm duke kapur sipërfaqet e izoluara të prekjes kur bëni një punë aty ku aksesori mund të bjerë në kontakt me tela të fshehur (kontakti me një tel me korrent do t’i bëjë gjithashtu pjesët metalike të ekspozuara të mjetit me korrent dhe do të godasë përdoruesin) f) Gjatë prerjes, përdorni gjithmonë një tregues paralel ose një tregues anësor të drejtë. Kjo gjë përmirëson saktësinë e prerjes dhe zvogëlon mundësinë e bllokimit të lamës. g) Përdorni gjithmonë lama me madhësinë e duhur dhe formën (diamant dhe jo të rrumbullakëta) e vrimave të boshtit rrotullues. Lamat që nuk përputhen me pajisjen montuese të sharrës do të punojnë në mënyrë josimetrike me qendrën, duke shkaktuar humbje të kontrollit. h) Mos përdorni kurrë rondele ose bulona të dëmtuar ose të pasaktë të lamës. Rondelet dhe buloni i lamës janë projektuar posaçërisht për sharrën tuaj, për rendiment optimal dhe siguri në përdorim.

• Goditja e kthimit është një reagim i papritur i një lame të shtrënguar, të bllokuar ose jo të ekuilibruar të sharrës, që shkakton një sharrë të pakontrolluar që të ngrihet dhe të dalë nga materiali i punës në drejtim të operatorit;

• Kur lama është e shtrënguar ose e bllokuar fort nga gjerësia e prerjes, lama ndalon dhe reagimi i motorit e drejton njësinë me shpejtësi në drejtim të operatorit

• Nëse lama ngatërrohet ose është e paekuilibruar në prerjen përkatëse, dhëmbët në anën e pasme të lamës mund të ngulen në sipërfaqen e sipërme të drurit duke bërë që lama të dalë nga gjerësia e prerjes dhe të kërcejë në drejtim të operatorit

• Goditja e kthimit është rezultat i keqpërdorimit të veglës së punës dhe/ose procedurave ose kushteve të papërshtatshme të funksionimit dhe mund të shmanget duke ndërmarrë masat paraprake të duhura si më poshtë. a) Shtrëngojeni fort me të dy duart mbi sharrë dhe poziciononi krahët për të përballuar forcat e goditjes së kthimit. Poziciononi trupin tuaj në njërën anë të lamës, por jo në një vijë me lamën. Goditja e kthimit mund të bëjë që sharra të kërcejë prapa por forcat e goditjes së kthimit mund të kontrollohen nga operatori nëse merren masat paraprake të duhura. b) Kur lama është e bllokuar ose kur ndërprisni prerjen për një arsye, lëshoni çelësin dhe mbajeni sharrën pa lëvizur brenda materialit deri sa lama të ndalojë plotësisht. Mos u përpiqni kurrë që të hiqni sharrën nga materiali ose të tërhiqni sharrën prapa kur lama është në lëvizje pasi mund të sjellë një goditje të kthimit. Kontrolloni dhe kryeni veprime korrigjuese për të eliminuar shkakun e bllokimit të lamës. Shmangni prerjen e gozhdëve ose të vidave. c) Kur rilloni punën me sharrë në një material, vendosni lamën e sharrës në qendër të gjerësisë së prerjes dhe kontrolloni që dhëmbët e sharrës të mos jenë aktiv në material. Nëse lama e sharrës është e bllokuar, ajo mund të dalë ose të kthehet prapa nga materiali kur rilloni punën me sharrën.173

• Përdorni vetëm bateritë dhe karikuesit e mëposhtëm me këtë mjet - Bateri SKIL: BR1*31**** - Karikues SKIL: CR1*31****

• Mos e përdorni baterinë kur është dëmtuar; ajo duhet ndërruar

• Mos e çmontoni baterinë

• Mos e ekspozoni mjetin/baterinë në shi

Lexoni manualin e udhëzimeve para përdorimit

Bateritë mund të shpërthejnë kur hidhen në zjarr, prandaj mos i digjni bateritë për asnjë arsye

Ruajeni veglën/karikuesin/baterinë në vende ku temperatura nuk do të kalojë 50°C

Mos i hidhni veglat elektrike dhe bateritë së bashku me materialet e mbeturinave familjare PËRDORIMI

• Karikimi i baterisë ! lexoni paralajmërimet dhe udhëzimet e sigurisë të dhëna me karikuesin

• Heqja/instalimi i baterisë

• Montimi i lamës së sharrës

! hiqeni gjithmonë baterinë nga vegla - merrni çelësin heksagonal A nga vendi i mbajtjes B - shtypni butonin e bllokimit të boshtit rrotullues C dhe mbajeni ndërsa hiqni bulonin e thikësD duke rrotulluar çelësin heksagonal A në drejtim ORAR (= në të njëjtin drejtim me shigjetën e printuar në thikën e sharrës) ! shtypni butonin e bllokimit të boshtit rrotullues C vetëm kur vegla të jetë e palëvizshme - lëshoni butonin e bllokimit të boshtit rrotullues C - hiqni lanxhën E ! sigurohuni që sipëfaqet shtrënguese H të lanxhave janë plotësisht të pastra dhe janë përballë lamës - hapni mbrojtësen e poshtme F me levën G dhe mbajeni ndërsa montoni lamën e sharrës me dhëmbëzat dhe shigjetën e printuar mbi lamë në të njëjtin drejtim si shigjeta në mbrojtësen e sipërme - lëshoni mbrojtësen e poshtme F - montoni lanxhën E - shtypni butonin e bllokimit të boshtit rrotullues C dhe mbajeni ndërsa shtrëngoni bulonin e lamës me çelësin heksagonal 1/8 rrotullim pas shtrëngimit me dorë (siguron rrëshqitjen e lamës së sharrës kur ndesh rezistencë të madhe duke zvogëluar mbingarkesën e motorit dhe goditjen e kthimit të sharrës) - lëshoni butonin e bllokimit të boshtit rrotullues C

• Rregullimi i thellësisë së prerjes (0-54 mm)

- për një prerje me cilësi optimale, lama e sharrës nuk duhet të zgjatet më shumë se 3 mm poshtë materialit të punës - lironi çelësin J - ngrini/ulni këmbëzën K deri sa të caktohet thellësia e dëshiruar e prerjes në shkallë me anë të treguesit L - shtrëngoni çelësin J

• Treguesi i nivelit të baterisë

- shtypni butonin tregues të nivelit të baterisë AC për të shfaqur nivelin aktual të baterisë. një maskë për pluhurat dhe punoni me një pajisje për heqjen e pluhurave kur mund të lidhet

• Disa lloje pluhurash skanë klasikuar si kancerogjene (si pluhuri i lisit dhe i ahut) veçanërisht në ndërthurje me lëndët shtesë për kondicionimin e drurit; mbani një maskë për pluhurat dhe punoni me një pajisje për heqjen e pluhurave kur mund të lidhet

• Respektoni kërkesat kombëtare në lidhje me pluhurat për materialet me të cilat dëshironi të punoni

• Mos e përdorni këtë sharrë së bashku me një tavolinë sharre

• Hiqeni baterinë nga pajisja para se të bëni ndonjë rregullim ose të ndërroni ndonjë aksesor AKSESORËT

• SKIL mund të garantojë funksionimin pa probleme të veglës vetëm kur përdoren aksesorët origjinalë

• Përdorni vetëm tehe të sharrës që përputhen me të dhënat e karakteristikave të dhëna në këto udhëzime përdorimi dhe që janë testuar dhe shënuar si në përputhje me EN 847-1

• Përdorni vetëm aksesorë me një shpejtësi të lejuar që përshtatet të paktën me shpejtësinë më të lartë pa ngarkesë të pajisjes

• Përdorni vetëm thikat e sharrës me një diametër minimal prej 165 mm, një diametër maksimal prej 165 mm dhe një vrimë aksi prej 16 mm

• Mos përdorni kurrë lama të sharrës të bëra me çelik të shpejtë (HSS)

• Mos përdorni kurrë disqe mprehës/prerës me këtë vegël

• Shmangni dëmtimet që mund të shkaktohen nga vidat, gozhdët dhe elementet e tjera në materialin e punës; hiqni ato para se të lloni punën

• Hiqni të gjtiha pengesat mbi si dhe poshtë në rrugën e prerjes para se të lloni prerjen

• Siguroni materialin e punës (një material i shtrënguar me një pajisje shtrëngimi ose morsë mbahet në mënyrë më të sigurt se sa me dorë)

• Përdorni detektorë përkatës për të gjetur linjat e fshehura të shërbimit ose telefononi kompaninë lokale të shërbimeve për ndihmë (kontakti me linjat elektrike mund të shkaktojë zjarr ose goditje elektrike; dëmtimi i një linje gazi mund të shkaktojë një shpërthim; shpimi i një tubi uji do të shkaktojë dëmtim të pronës ose një goditje elektrike)

• Niveli i zhurmës gjatë punës mund të kalojë 85 dB(A); mbani mbrojtëse për veshët

• Mos e përdorni kurrë pajisjen pa sistemin origjinal mbrojtës

• Mos u përpiqni të prisni materiale shumë të vogla

• Mos punoni me veglën mbi kokën tuaj

• Në rast bllokimi ose defekti elektrik ose mekanik, keni menjëherë veglën dhe hiqni spinën

• Kur ta largoni pajisjen, keni motorin dhe sigurohuni që të gjitha pjesët lëvizëse të kenë ndluar plotësisht

• Pas kjes së sharrës rrethore, mos e ndaloni kurrë rrotullimin e lamës së sharrës duke ushtruar një forcë anësore BATERIVE

• Bateria e dhënë është pjesërisht e karikuar (për të siguruar kapacitet të plotë të baterisë, karikojeni baterinë plotësisht në karikuesin e baterisë para se ta përdorni mjetin për herë të parë)174 ! gjatë punës, mbajeni gjithmonë veglën në zonën(at) e dorezës me ngjyrë gri - pasi të përfundoni prerjen, keni veglën duke lëshuar çelësin Y ! sigurohuni që lama të ketë ndaluar plotësisht para se ta hiqni veglën nga materiali i punës

• Mbrojtja e baterisë Fiket veglën ose parandalon ndezjen të veglës, kur - ngarkesa është shumë e lartë - temperatura e baterisë nuk është brenda diapazonit të lejuar të temperaturës së përdorimit -20 deri në +50°C - bateria me jone litiumi është gati bosh (për të mbrojtur nga shkarkimi i thellë) ! mos vazhdoni të shtypni çelësin e ndezjes/kjes pasi pajisja të ket automatikisht; bateria mund të dëmtohet

KËSHILLË PËR PËRDORIMIN

• Vendoseni gjithmonë poshtë anën më të mirë të materialit për të siguruar krijimin minimal të ashklave

• Përdorni vetëm lama të mprehta si dhe të llojit të duhur

- cilësia e prerjes rritet sipas numrit të dhëmbëzave - lamat me maja karbidi qëndrojnë të mprehta deri 30 herë më shumë se sa lamat e zakonshme

- për kryerjen e prerjeve të sakta përgjatë anës së materialit - mund të futet në secilën nga anët e këmbës Rregulimi i treguesit paralel - lironi çelësin AA - rregulloni gjerësinë e dëshiruar të prerjes duke përdorur shkallën e treguesit paralel (përdorni maskën e vijës së sharrës Q si 0-referencë) - shtrëngoni çelësin AA

- caktoni thellësinë e dëshiruar të prerjes - anoni veglën përpara me maskën e vijës së sharrës Q të përshtatur me vijën e dëshiruar të prerjes shënuar mbi material - hapni mbrojtësen e poshtme F me levën G - menjëherë para se lama të futet në material, ndizni veglën dhe ulni gradualisht pjesën e poshtme prapa të veglës duke përdorur fundin e këmbëzës si pikën menteshë - lëvizni veglën gradualisht poshtë si dhe përpara - sapo lama të futet në material, lëshoni levën G ! mos e tërhiqni kurrë veglën prapa

• Prerja e paneleve të mëdhenj

- mbështeteni panelin afër prerjes mbi dysheme, tavolinë ose bango ! caktoni thellësinë er prerjes në mënyrë që të prisni panelin por jo pjesën mbështetëse - në rst se treguesi paralel nuk e lejon gjerësinë e dëshiruar të prerjes, shtrëngoni ose kapni me gozhdë në material një copë të drejtë druri si tregues dhe përdorni anën e djathtë të këmbëzës mbështetur në këtë tregues

• Për më shumë informacion, shikoni www.skil.com

• Rregullimi i këndit të prerjes (0-50°)

- lironi çelësin M - anoni veglën deri sa të caktohet këndi i dëshiruar i prerjes në shkallë me anë të treguesit N - shtrëngoni çelësin M ! për prerje të pjerrëta, thellësia e prerjes nuk përputhet me vlerën në shkallën e thellësisë së prerjes

• Kontrolli i këndit të prerjes 90°

- rregulloni dhe shtrëngoni këmbëzën K në maksimumin e thellësisë së prerjes

- rregulloni dhe shtrëngoni këndin e prejes në 0° - kontrolloni për një kënd 90° midis lamës dhe fundit të këmbëzës me një katror - nëse ka nevojë për rregullime, lironi çelësin M dhe përdorni vidën përshtatëse P si në ilustrim

• Streha e rregullueshme e linjës së sharrës Q

- për drejtimin e veglës në vijën e dëshiruar të prerjes të shënuar në materialin e punës - për një prerje të drejtë 0° ose të pjerrët 45° përdorni vijën e treguesit përkatës ! pjesa e gjerë e këmbëzës duhet të qëndrojë në pjesën e mbështetur të materialit - mund të rregullohet për ta pozicionuar me gjerësi të ndryshme etësh sharre, sidoqoftë mund të jetë që njëra anë e etës së sharrës nuk puthitet, atëherë zgjidhni nëse materiali i mbetjeve të jetë në anën e brendshme apo të jashtme të etës

! gjerësia e prerjes përcaktohet nga gjerësia e dhëmbëzave të lamës dhe jo nga gjerësia e trupit të lamës ! bëni gjithmonë prerje provë në llim për të verikuar vijën aktuale të prerjes

Për përdorimin e fshesës me korrent - montoni përshtatësin e fshesës me korrent R - lidhni tubin e fshesës me korrent me adaptorin e fshesës me korrent R ! mos lejoni kurrë që tubi i fshesës me korrent të ndërhyjë në mbrojtësen e poshtme ose gjatë veprimit të prerjes Qesja e pluhurave - montoni qesen e pluhurave AD

• Funksionimi i veglës

- montoni baterinë - mbajeni gjithmonë fort dorezën S me një dorë dhe dorezën T me dorën tjetër - vendoseni veglën me pjesën e përparme të këmbëzës rrafsh me materialin e punës ! sigurohuni që dhëmbëzat e sharrës të mos jenë në kontakt me materialin e punës - ndizni veglën duke shtypur në llim çelësin W (= çelësin e sigurisë që nuk mund të bllokohet) dhe më pas tërhiqni çelësin e aktivizimit Y ! vegla duhet të arrijë shpejtësinë e plotë para të lama të hyjë në materialin e punës - mbrojtësja e poshtme F hapet automatikisht kur lama e sharrës hyn në materialin e punës (hapni mbrojtësen e poshtme në mënyrë manuale duke përdorur levën G vetëm për prerje të veçanta si prerje me zhytje) ! mos e sforconi pajisjen (ushtroni trysni të lehtë dhe në vazhdim për të shmangur mbinxehjen e majave të thikave)175

MIRËMBAJTJA / SHËRBIMI

• Kjo vegël nuk është e projektuar për përdorim profesional

• Gjithmonë mbajeni mjetin të pastër (sidomos vrimat e ajrimit AB ) ! hiqeni baterinë nga mjeti para se ta pastroni

• Mbajeni gjithmonë zonën rreth mbrojtëses së poshtme

të pastër (hiqni pluhurin dhe ashklat duke i fryrë me ajër të ngjeshur ose me një furçë)

• Pastroni lamën e sharrës menjëherë pas përdorimit (veçanërisht nga ngjitësi me përzierje apo i thjeshtë)

• Nëse pajisja ka defekt pavarësisht kujdesit në prodhim dhe procedurat e provave, riparimi duhet të kryhet nga një qendër e shërbimit pas shitjes për veglat e punës të SKIL - dërgoni veglën të çmontuar së bashku me vërtetimin e blerjes te shitësi ose te qendra më e afërt e shërbimit e SKIL (adresat si dhe diagrami i shërbimit i veglës janë të paraqitura në www.skil.com)

• Kini parasysh se dëmtimet për shkak të mbingarkesës ose manovrimit të papërshtatshëm të veglës janë të përjashtuara nga garancia (për kushtet e garancisë së SKIL vizitoni www.skil.com ose pyetni shitësin tuaj) MJEDISI

• Mos i hidhni veglat elektrike, bateritë, aksesorët dhe paketimin së bashku me materialet e mbeturinave familjare (vetëm për vendet e BE-së) - në respektim të Direktivës evropiane 2012/19/EC për pajisjet elektrike dhe elektronike si mbetje dhe zbatimin e saj në përputhje me ligjet kombëtare, pajisjet elektrike që kanë arritur në fund të jetëgjatësisë së tyre duhet të mblidhen të ndara dhe të kthehen në një objekt riciklimi në përputhje me mjedisin. - simboli

do t’ju kujtojë për këtë gjë kur të jetë nevoja për t’i hedhur ! para hedhjes mbroni terminalet e baterisë me ngjitës të fortë për të parandaluar qarkun e shkurtër ZHURMA / VIBRIMI

• I matur sipas EN 62841, niveli i presionit të zhurmës së këtij mjeti është 91,0 dB(A) dhe niveli i fuqisë së zhurmës 102,0 dB(A) (pasiguria K = 3 dB), dhe dridhja ✱ (shuma e vektorit triax; pasiguria K = 1.5 m/s²) ✱ prerje druri < 2,5 m/s²

• Niveli i emetimit të vibrimit është matur në përputhje me një provë të standardizuar të dhënë në EN 62841; ajo mund të përdoret për të krahasuar një vegël me një tjetër dhe si një vlerësim paraprak i ekspozimit ndaj vibrimit kur përdorni pajisjen për proceset e përmendura - përdorimi i pajisjes për procese të ndryshme, ose me aksesorë të ndryshëm dhe të mirëmbajtur keq, mund të rritë ndjeshëm nivelin e ekspozimit - kohët kur pajisja është e kur dhe kur është e ndezur por jo në punë, mund të zvogëlojnë ndjeshëm nivelin e ekspozimit ! mbroni veten nga efektet e vibrimit duke mirëmbajtur pajisjen dhe aksesorët e saj, duke i mbajtur duart e ngrohta dhe duke organizuar mënyrën tuaj të punës176177
