LIETOŠANAS INSTRUKCIJA 3520 CA SKIL

• Šis instruments ir paredzēts kokmateriālu garenzāgēšanai un škērszāgēšanai, veidojot tajos taisnos zāgējumus, kā arī slīpos zāgējumus ar zāgēšanas lenki līdz 50°
• Šis darbarīks nav paredzēts profesionālai lietošanai
• Izlasiet un saglabājiet šo pamācību ③

TEHNISKIE PARAMETRI ①

INSTRUMENTA ELEMENTI②

A Sešstūra stienatslēga
B Nodalijums sešstūra stienatslēgas glabāšanai
C Darbvārpstas fiksācijas poga
D Zāga asmens stiprinošā skrūve
E Paplāksne
F Apakšējais aizsargs
G Apakšējā aizsarga atvēršanas svira
H Noturvirsma
J Poga zāgēšanas dziluma iestatīšanai
K Pamatnes plāksne
L Zāgēšanas dziluma indikators
M Zāgēšanas lenka regulēšanas spārnskrūve
N Zāgēšanas leŋka indikators
P Skrūve 90° atdures regulēšanai
Q Zāgējuma līnijas vizieris
R Puteklsücēja adapters
S Aizmugurējais rokturis
T Priekšējais rokturis
V LED gaisma
W Drošības slēdzis
Y leslēgšanas slēdzis
Z Paralēlā vadotne

AA Paralēlās vadotnes regulēšanas spārnskrūve

AB Ventilācijas atveres

AC Akumulatora uzlādes pakāpes indikators

AD Puteklu maiss*

* NAV STANDARTA KOMPLEKTĀCIJĀ

DROŠÍBA

VISPÄRËJIE NOTEIKUMI ELEKTROINSTRUMENTU DROŠAI LIETOŠANAI

A BRĪDINĀJUMS lepazīstieties ar visiem šī elektroinstrumenta drošas lietošanas noteikumiem, norādījumiem, attēliem un specifikācijām. Visu turpmāk sniegto norādījumu neizpildes rezultātā lietotājs var ciest no elektrošoka, var izvērsties ugunsnelaime un/vai rasties smagi ievainojumi.

Saglabājiet visus noteikumus un norādījumus turpmākai atsaucei.

Noteikumos minētais termins "elektroinstruments" nozīmē ar strāvu darbināmu (ar vadu aprīkotu) vai ar akumulatoru darbināmu (bezvadu) elektroinstrumentu.

1) DROŠÍBA DARBA VIETÁ

a) Sekojiet, lai darba vieta būtu tīra un sakārtota.
Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt nelaimes gadījums.
b) Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā instruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
c) Lietojot elektroinstrumentu, nełaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār instrumentu.

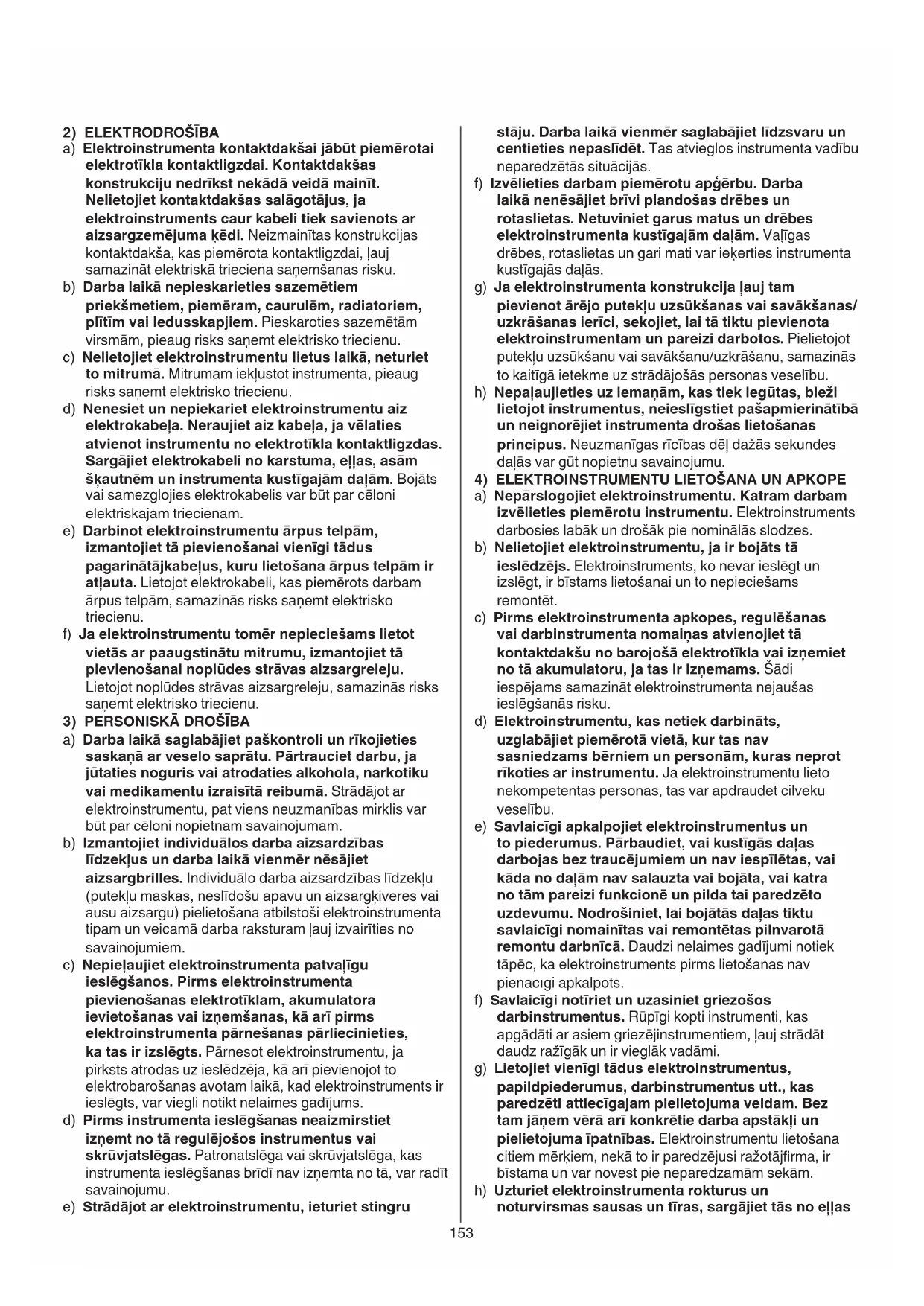

2) ELEKTRODROŠÍBA

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ēedī. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot instrumentā, pieaug risks sanemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabela. Neraujiet aiz kabela, ja vēlaties atvienot instrumentu no elektrotikla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un instrumenta kustīgajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam.

e) Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabelus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu.

f) Ja elektroinstrumentu tomēr nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks sanemt elektrisko triecienu.

3) PERSONISKĀ DROŠĪBA

a) Darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.

b) Izmantojiet individuālos darba aizsardzības līdzekļus un darba laikā vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam Įauj izvairīties no savainojumiem.

c) Nepie|aujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirms instrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai skrūvjatslēgas. Patronatslēga vai skrūvjatslēga, kas instrumenta ieslēgšanas brīdī nav izņemta no tā, var radīt savainojumu.

e) Strādājot ar elektroinstrumentu, ieturiet stingru

stāju. Darba laikā vienmēr saglabājiet līdzsvaru un centieties nepaslīdēt. Tas atvieglos instrumenta vadību neparedzētās situācijās.

f) Izvēlieties darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes elektroinstrumenta kustīgajām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties instrumenta kustīgajās dalās.

g) Ja elektroinstrumenta konstrukcija ľauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā tiktu pievienota elektroinstrumentam un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

h) Nepalaujieties uz iemaṇām, kas tiek iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes dalās var gūt nopietnu savainojumu.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu instrumentu. Elektroinstruments darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.

c) Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams samazināt elektroinstrumenta nejaušas ieslēgšanās risku.

d) Elektroinstrumentu, kas netiek darbināts, uzglabājiet piemērotā vietā, kur tas nav sasniedzams bērniem un personām, kuras neprot rīkoties ar instrumentu. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.

e) Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespīlētas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu savlaicīgi nomainītas vai remontētas pilnvarotā remontu darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.

f) Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti instrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas paredzēti attiecīgajam pielietojuma veidam. Bez tam jāņem vērā arī konkrētie darba apstākļi un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

h) Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas un tīras, sargājiet tās no ellas

un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

5) AKUMULATORA ELEKTROINSTRUMENTU LIETOŠANA

a) Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/ vai akumulatora aizdegšanās.

b) Pievienojiet elektroinstrumentam tikai tādu akumulatoru, ko ir ieteikusi instrumenta ražotājfirma. Cita tipa akumulatoru lietošana var novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.

c) Laikā, kad akumulators ir atvienots no elektroinstrumenta, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var izsaukt tā aizdegšanos un būt par cēloni ugunsgrēkam.

d) Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts. Nepieļaujiet, ka elektrolīts nonāktu saskarē ar ādu. Ja tas tomēr nejauši ir noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.

e) Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.

f) Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130°C, var izraisīt sprādzienu.

g) Levērojiet visas uzlādes instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

6) APKALPOŠANA

a) Nodrošiniet, lai Instrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot originālās rezerves daļas un piederumus. Tikai tā iespējams panākt instrumenta ilgstošu un nevainojamu darbību bez atteikumiem.

b) Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājfirma vai pilnvarots servisa speciālists.

DARBA DROŠĪBAS NOTEIKUMI BEZVADU RIPZĀGIEM

1) ZĀGĒŠANA

a) BĪSTAMI : Netuviniet rokas zāgēšanas vietai vai zāga asmenim. Ar otru roku turiet instrumentu aiz

papildroktura vai dzinēja korpusa. Turot zāgi ar abām rokām, rotējošais asmens tās nevar savainot.

b) Nepieskarieties ar rokām apstrādājamā priekšmeta apakšējai daļai. Ripzāga aizsargs nevar nodrošināt aizsardzību no zāga asmens apstrādājamā priekšmeta apakšpusē.

c) lestādiet zāgēšanas dziļumu atbilstoši apstrādājamā priekšmeta biezumam. Darba gaitā apstrādājamā priekšmeta apakšpusē redzamās zāga asmens zobu daļas augstumam jābūt mazākam par pilnu asmens zobu augstumu.

d) Neturiet zāgējamo priekšmetu ar roku un nebalstiet to ar kāju. lestipriniet zāgējamo priekšmetu stabilā turētājierīcē. Ir ὢoti svarīgi, lai zāgējamais priekšmets tiktu labi nostiprināts, jo tādā gadījumā tiek minimizēta kerja daļu saskaršanās iespēja ar rotējošo zāga asmeni, kā arī zāga asmens iestrēgšanas un kontroles zaudēšanas iespēja.

e) Veicot darbu apstāklos, kad elektroinstruments var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajiem rokturiem (elektroinstrumentam skarot spriegumu nesošus vadus, šis spriegums nonāk arī uz instrumenta strāvu vadošajām daļām un var izraisīt elektrisku triecienu)

f) Veicot garenzāgēšanu, lietojiet paralēlo vadotni vai izmantojiet kā vadotni priekšmeta taisno malu. Tas palielina zāgēšanas precizitāti un samazina zāga asmens iestrēgšanas iespējamību.

g) Lietojiet pareiza izmēra zāga asmeni ar piemērotas formas centrālo atvērumu (piemēram, zvaigznes veida vai apaļu). Zāga asmeni, kas neatbilst stiprinošo elementu formai, necentrējas uz darbvārpstas un var novest pie kontroles zaudēšanas pār zāgēšanas procesu.

h) Neizmantojiet nolietotas vai bojātas zāga asmens starplikas vai noturuzgriežnus. Šīs detaļas ir īpaši paredzētas ripzāga asmeņiem, lai nodrošinātu optimālu darba kvalitāti un drošību.

2) ATSITIENS - CĚLOŇI UN NOTEIKUMI NOVĚRŠANAI

- Par atsitienu sauc negaidītu ripzāga reakciju, tā asmenim iestrēgstot apstrādājamajā materiālā vai novirzoties no zāgējuma līnijas, kā rezultātā instruments strauji pārvietojas augšup no apstrādājamā priekšmeta darba veicēja virzienā

- Ja, zāgējumam aizveroties, zāga asmens tiek stingri iespiests, tas pēkšni apstājas, kā rezultātā elektrodzinēja radītais reaktīvais spēks liek instrumentam strauji pārvietoties darba veicēja virzienā

- Ja zāgēšanas laikā zāga asmens noliecas sānu virzienā vai novirzās no zāgējuma līnijas, tā aizmugurējās malas zobi var iestrēgt zāgējamā kokmateriāla virskārtā, liekot asmenim izrauties no zāgējuma vietas un pārvietoties darba veicēja virzienā

- Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai. No tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

a) Stingri turiet instrumentu ar abām rokām, satverot to tādā veidā, lai izturētu atsitiena reaktīvā spēka iedarbību. Pie tam nestāviet uz vienas līnijas ar zāga asmeni, bet gan vienā vai otrā pusē no tā. Atsitiens var izraisīt pēkšņu zāga pārvietošanos darba veicēja virzienā, taču, veicot vajadzīgos piesardzības pasākumus, atsitiena reaktīvā spēka iedarbību iespējams kontrolēt.

b) Ja zāga asmens iestrēgst vai arī zāgēšana tiek pārtraukta kādu citu iemeslu dēl, atlaidiet ripzāga ieslēdzēju un turpiniet turēt instrumentu nekustīgi, līdz zāga asmens pilnīgi apstājas. Nekādā gadījumā neizņemiet instrumenta asmeni no zāgējuma un nevelciet ripzāgi atpakaļ, kamēr zāga asmens vēl atrodas kustībā, jo tas var izsaukt atsitienu. Noskaidrojiet zāga asmens iestrēgšanas iemeslus un veiciet pasākumus to novēršanai. Izvairieties no tādu priekšmetu zāgēšanas, kuros atrodas naglas vai skruves.

c) Atkārtoti ieslēdzot ripzāgi laikā, kad tā asmens atrodas apstrādājamajā priekšmetā, centieties turēt asmeni zāgējuma škēluma vidū un pārbaudiet, vai tā zobi nav iespiedušies zāgējamajā materiālā. Ja zāga asmens ir iestrēdzis, tad, ieslēdzot instrumentu, tā asmens var strauji pārvietoties augšup no apstrādājamā priekšmeta, izraisot atsitienu.

d) Lai izvairītos no zāga asmens iestrēgšanas un atsitiena, zāgējot liela izmēra paneļus, tie ir jāatbalsta. Liela izmēra paneli zem sava svara mēdz ieliekties, tāpēc balsti jānovieto paneļa abos sānos tuvu zāgējuma līnijai un pie paneļa malas.

e) Neizmantojiet neasus vai bojātus asmeņus. Neuzasināti vai nepareizi iestiprināti asmeņi veido šauru zāgējuma škēlumu, kas var izsaukt pastiprinātu berzi, asmens iestrēgšanu un zāga atsitienu.

f) Pirms darba uzsākšanas stingri pievelciet zāgēšanas dziluma un zāgēšanas leŋka iestādījumu fiksējošās sviras. Ja zāgēšanas laikā izmainās zāga asmens stāvokla iestādījumi, tas var izsaukt asmens iestrēgšanu un zāga atsitienu.

g) levērojiet īpašu piesardzību, veicot iezāgēšanu ar asmens iegremdēšanu sienās vai citos skatienam slēptos objektos. legremdētais zāga asmens zāgēšanas laikā var iestrēgt slēptajā objektā, kā rezultātā var notikt atsitiens.

1) APAKŠEJÄ AIZSARGPÄRSEGA FUNKCIONEŠANA

a) Ik reizi pirms darba uzsākšanas pārbaudiet, vai zāga asmens apakšējais aizsargs pilnībā aizveras. Nestrādājiet ar ripzāgi, ja tā asmens apakšējais aizsargs nespēj brīvi pārvietoties un neaizveras uzreiz. Nemēginiet nofiksēt ripzāga apakšējo asmens aizsargu atvērtā stāvoklī. Ja ripzāgis nejauši nokrīt, asmens apakšējais aizsargs var saliekties. Šādā gadījumā atvienojiet instrumentu no elektrotīkla, ar speciāla ivelkošā roktura palīdzību paceliet asmens apakšējo aizsargu un pārbaudiet, vai tas spēj brīvi pārvietoties un neskar asmeni vai kādu citu instrumenta daļu. Pārbaude jāveic pie visiem zāgēšanas dziluma un lenka iestādījumiem.

b) Pārbaudiet asmens apakšējā aizsarga atsperes darbību. Ja aizsargs vai tā atspere nedarbojas pareizi, pirms darba uzsākšanas jäveic to apkope. Zāga asmens apakšējā aizsarga brīva pārvietošanās var tikt traucēta kāda bojājuma, gumijas nosēdumu vai sakrājušos netīrumu dēļ.

c) Zāga asmens apakšējo aizsargu ir pieļaujams atvērt ar roku tikai tad, kad tiek veikti tādi speciālie zāgējumi, kā zāgēšana ar asmens iegremdēšanu vai salikto zāgējumu veidošana. Šādos gadījumos ar ivelkošā roktura palīdzību atveriet asmens apakšējo aizsargu un, ripzāga asmenim ieejot apstrādājamajā materiālā, tūlīt to nolaidiet. Veicot

visus pārējos zāgējumus, asmens apakšējam aizsargam jādarbojas automātiski.

d) Pirms ripzāga novietošanas uz darbgalda vai grīdas raugieties, lai asmens apakšējais aizsargs nosegtu asmeni. Nenosegts asmens, kas pēc inerces vēl rotē, var likt ripzāgim pārvietoties atpakalvirzienā, sagriežot visu, kas gadās tam celā. Atcerieties, ka pēc instrumenta izslēgšanas zāga asmens vēl kādu laiku turpina rotēt.

PAPILDU DROŠĪBAS NOTEIKUMI

VISPĀRĒJA INFORMĀCIJA

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas par 16 gadiem
• Šis ripzāĝis nav paredzēts mitru priekšmetu zāgēšanai
• Neapstrādājiet materiālus, kas satur azbestu (azbestam piemīt kancerogēnas īpašības)
• Materiāla, piemēram svinu saturošas krāsas, dažu koka škirņu, minerālu un metāla, putekļi var būt kaitīgi (saskare ar putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas un/vai elpošanas celu saslimšanas operatoram vai klātesošajiem); izmantojiet putekļu masku un putekļsūcēju, ja to iespējams pievienot
• Dažu veidu putekļi ir klasificēti kā kancerogēni (piemēram, ozola vai dižskābarža putekļi), jo īpaši apvienojumā ar koknsnes kondicionēšanas piedevām; izmantojiet putekļu masku un putekļsūcēju, ja to iespējams pievienot
• levērojiet ar putekļu savākšanu saistītos nacionālos noteikumus, kas attiecas uz apstrādājamajiem materiāliem
• Neizmantojiet šo zāgi kopā ar zāgēšanas galdu
• Pirms instrumenta regulēšanas vai piederumu nomaiņas izņemiet no instrumenta akumulatoru

PIEDERUMI

• Firma SKIL garantē instrumenta nevainojamu darbību tikai tad, ja tiek lietoti oriğinālie papildpiederumi
• Izmantojiet tikai zāga asmenus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgi markēti
• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais darbības ātrums ir vismaz tikpat liels, kā instrumenta maksimālais brīvgaitas ātrums
• Izmantojiet tikai zāga asmenus ar minimālo diametru 165 mm, maksimālo diametru 165 mm un darbvārpstas atveri 16 mm
• Neiestipriniet zāgī asmenus, kas izgatavoti no ātrgriezējtērauda (HSS)
• Neiestipriniet ripzāgī slīpēšanas vai griešanas diskus ar šo instrumentu

PIRMS DARBA UZSĀKŠANAS

• Izvairieties no instrumenta bojājumiem, ko var radīt apstrādājamajā priekšmetā esošās skrūves, naglas vai citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet apstrādājamo materiālu no šādiem priekšmetiem
• Pirms zāgēšanas nodrošiniet, lai zāgējuma trase no abām zāgējamā priekšmeta pusēm tiktu atbrīvota no jebkāda veida škēršliem
• Nostipriniet apstrādājamo detaļu (to ir drošāk nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)
• Ar piemērota metālmeklētāja palīdzību pārbaudiet, vai apstrādes vietu neškērso slēptas elektropārvades līnijas, kā arī gāzes vai ūdens caurules; šaubu gadījumā griezieties vietējā komunālās saimniecības iestādē (darbinstrumentam

skarot elektrotikla fāzes līniju, var izcelties ugunsgrēks un strādājošais var saņemt elektrisko triecienu; gāzes vada bojājums var izraisīt sprādzienu; darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālas vērtības un strādājošais var saņemt elektrisko triecienu)

DARBA LAIKÄ

• Darba laikā instrumenta radītā trokšna līmenis var pārsniegt 85 dB(A); lietojiet ausu aizsargus
• Nelietojiet ripzāgi, ja uz tā nav nostiprināti visi paredzētie asmens aizsargi
• Nezāgējiet loti mazus priekšmetus
• Nestrādājiet ar ripzāgi, turot to virs galvas
• Ja iestrēgst ripzāga asmens vai notiek jebkura cita mehāniska vai elektriska rakstura klūme, nekavējoties izslēdziet instrumentu un atvienojiet to no barojošā elektrotīkla

PĒC DARBA PABEIGŠANAS

• Pirms instrumenta novietošanas izslēdziet tā elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas instrumenta kustīgās daļas
• Pēc ripzāga izslēgsanas nemēginiet nobremzēt zāga asmeni, izdarot uz to spiedienu sānu virzienā

AKUMULATORI

- Komplektā iekļautais akumulators ir daļēji uzlādēts (lai nodrošinātu pilnu akumulatora jaudu, pirms elektroinstrumenta pirmās izmantošanas reizes uzlādējiet to pilnībā, izmantojot uzlādes ierīci)

- Izmantojiet tikai instrumenta piegādes komplektā ietilpstošos akumulatorus un uzlādes ierīces

-SKIL akumulators: BR1*31**** -SKIL uzlādes ierīce: CR1*31****

- Nelietojiet bojātu akumulatoru; tas nekavējoties jānomaina

• Neizjauciet akumulatoru

- Neatstājiet instrumentu/akumulatoru lietū

- Pieļaujamā apkārtējā gaisa temperatūra (instruments/lādētājs/akumulators): - uzlādes laikā 4...40°C -darba laikā -20...+50°C -uzglabāšanas laikā -20...+50°C

UZ INSTRUMENTA/AKUMULATORA ATTÊLOTO SIMBOLU SKAIDROJUMS

③ Pirms izstrādājuma lietošanas izlasiet tā lietošanas pamācību
④ Nekādā gadījumā neievietojiet akumulatoru ugunī, jo tas var izraisīt sprādzienu
⑤ Uzglabājiet instrumentu, uzlādes ierīci un akumulatoru vietā, kur temperatūra nepārsniedz 50°C
⑥ Neizmetiet elektroiekārtas un baterijas ar sadzīves materiālus atkritumu

DARBS

• Akumulatora uzlādēšana
  ! izlasiet uzlādes ierīces komplektā iekļautos drošas lietošanas noteikumus un norādījumus
• Akumulatora iznemšana/ievietošana ②
  • Zāga asmens iestiprināšana ②
  ! iznemiet no instrumenta akumulatoru
  -izņemiet sešstūra stienatslēgu A no ripzāga nodalījuma B
  -nospiediet darbvārpstas blokēšanas pogu C un turiet to, kamēr izskrūvējiet asmeņa skrūvi,D pagriežot seštūra stieņatslēgu A PULKSTENRĀDĪTĀJU
  VIRZIENĀ (= tajā pašā virzienā, kā to norāda uz zāga asmens attēlotā bultiņa)

! darbvārpstas fiksējošo pogu C drīkst nospiest tikai tad, kad instruments atrodas miera stāvoklī -atlaidiet fiksējošo pogu C -noņemiet paplāksni E

! nodrošiniet, lai abu paplākšņu noturvirsmas H būtu nevainojami tīras un būtu vērstas pret zāga asmeni

-lietojot sviru G, atveriet apakšējo asmens aizsargu F un, noturot to atvērtu, ievietojiet zāga asmeni, sekojot, lai zāga asmens zobu vērsums un uz zāga asmens attēlotās bultas virziens sakristu ar bultas virzienu, kas attēlota uz ripzāga asmens augšējā aizsarga -atbrīvojiet apakšējo asmens aizsargu F -novietojiet paplāksni E uz zāga asmens -nospiediet instrumenta darbvārpstas fiksējošo pogu C un, turot to nospiestu, ar pirkstiem pieskrūvējiet stiprinošo skrūvi un tad pievelciet to ar seštūra stienatslēgu par 1/8 no pilna apgrieziena (šādi tiek panākta paplākšņu noturvirsmu izslīdēšana gadījumā, ja iestrēgst zāga asmens, novēršot elektrodzinēja pārslodzi un iespējamo zāga atsitienu) -atlaidiet fiksējošo pogu C

- Zāgēšanas dziluma iestādīšana (robežās no 0 līdz 54 mm) ⑦

-lai nodrošinātu optimālu apstrādes kvalitāti, asmens nedrīkst iziet caur zāgējamo priekšmetu vairāk, kā par 3 mm
-nedaudz atskrūvējiet spārnskrūvi J
-pacełot/nolaiżot ząga pamatni K, iestādiet vēlamo zāgēšanas dziłumu atbilstoši indikatora L rādījumiem uz skalas
-pievelciet spärnskrūvi J

- Akumulatora uzlādes pakāpes indikators ⑧

-lai uzzinātu akumulatora uzlādes līmeni, nospiediet akumulatora līmeņa rādītāja pogu AC.

- Zāgēšanas lenka iestādīšana (robežās no 0° līdz 50°) -nedaudz atskrūvējiet spārnskrūvi M

-noliecot instrumentu sānu virzienā, uzstādiet vēlamo zāgēšanas leŋki atbilstoši indikatora N rādījumiem uz skalas

-pievelciet spärnskrūvi M

! veidojot slīpos zāgējumus, zāgēšanas dziļums neatbilst uz zāgēšanas dziļuma skalas nolasāmajai vērtībai

- Zāga asmens perpendikularitātes pārbaude attiecībā pret ripzāga pamatni ⑨

-iestādiet maksimālo zāgēšanas dzilumu un nostipriniet ripzāga pamatni K šajā stāvoklī ⑦

-iestādiet zāgēšanas leŋki 0° un nostipriniet ripzāga pamatni

-ar stūreņa palīdzību pārbaudiet zāga asmens perpendikularitāti attiecībā pret ripzāga pamatnes apakšējo virsmu

-ja vajadzīga regulēšana, nedaudz atskrūvējiet spārnskrūvi M un izmantojiet regulēšanas skrūvi P, kā parādīts attēlā

-iestādiet maksimālo zāgēšanas dzilumu un nostipriniet ripzāga pamatni K šajā stāvoklī ⑦ -iestādiet zāgēšanas leŋki 0° un nostipriniet ripzāga pamatni -ar stūreṇa palīdzību pārbaudiet zāga asmens perpendikularitāti attiecībā pret ripzāga pamatnes apakšējo virsmu -ja vajadzīga regulēšana, nedaudz atskrūvējiet spārnskrūvi M un izmantojiet regulēšanas skrūvi P, kā parādīts attēlā

- Regulējams zāgējuma līnijas vizieris Q ⑩

-kalpo, lai atvieglotu instrumenta vadīšanu pa iepriekš iezīmētu zāgējuma līniju

-veidojot taisnos zāgējumus ar lenki 0° un slīpos zāgējumus ar lenki 45°, vadieties pēc atbilstošā zāgējuma līnijas viziera ierobojuma

! zāgēšanas laikā ripzāga pamatnes paplašinātajai dalai jāatrodas uz zāgējamā priekšmeta atbalstītās dalas

-var noregulēt, lai pielāgotu dažādus zāga asmens platumus, taču iespējams, ka viena zāga asmens puse necentrējas, un šādā gadījumā izvēlieties, vai atkritumu materiāls atrodas asmens iekšējā vai ārējā pusē ⑩

! zāgējuma platumu nosaka nevis zāga asmens korpusa biezums, bet gan tā zobu izvērsuma platums

! lai pārbaudītu reālās zāgējuma līnijas atbilstību iepriekš iezīmētajai, pirms darba vienmēr veiciet izmēģinājuma zāgējumus

- Puteklu uzsūkšana ⑪

Lai putekļu uzsūkšanai izmantotu putekļsūcēju, rīkojieties šādi

-pievienojiet instrumentam putek|sūcēja adapteru R, kā parādīts attēlā

-pievienojiet putekļu sūcēja šļūteni putekļu sūcēja adapteram R

! darba laikā vadiet ripzāgi tā, lai puteklsūcēja caurule netraucētu apakšējā asmens aizsarga pārvietošanos vai zāgēšanas procesu

Puteklu maiss

-pievienojiet puteklu maisu AD

- Instrumenta darbināšana ⑪

-ievietojiet akumulatoru

-darba laikā stingri turiet ripzāgi ar abām rokām aiz rokturiem S un T

-uzsākot zāgēšanu, novietojiet instrumenta pamatnes priekšējo daļu uz zāgējamā priekšmeta virsmas

! nodrošiniet, lai pirms ripzāga ieslēgšanas asmens zobi nepieskartos zāgējamajam priekšmetam

-ieslēdziet instrumentu, vispirms nospiežot pogu W (= drošības slēdzis bez fiksācijas) un pēc tam nospiežot ieslēdzēja taustiņu Y

! kontaktējiet instrumenta asmeni ar zāgējamo priekšmetu tikai pēc tam, kad tā asmens griešanās ātrums ir sasniedzis nominālo vērtību

-ripzāga apakšējais asmens aizsargs F atveras automātiski, asmenim ieejot zāgējamajā priekšmetā (asmens aizsargs jāatver ar sviras G palīdzību tikai īpašos gadījumos, piemēram, veicot zāgēšanu ar asmens iegremdēšanu)

! nemēginiet darbinstrumentam piemērot spēku (piemērojiet vieglu un nepārtrauktu spiedienu, lai izvairītos no asmens galu pārkaršanas)

! darba laikā vienmēr turiet instrumentu aiz pelēkās krāsas noturvirsmas(ām)

-darba operācijas beigās, izslēdziet instrumentu, atbrīvojot ieslēdzēja taustiņu Y

! pirms instrumenta pacelšanas no zāgējamā priekšmeta nogaidiet, līdz tā asmens pilnīgi apstājas

- LED gaisma V ⑫ automātiski ieslēdzas, kad tiek aktivizēts slēdzis Y

- Akumulatora aizsardzība

Izslēdz instrumentu vai novērš darbarīka ieslēgšanos, kad

-slodze ir pārāk liela

-akumulatora temperatūra ir ārpus pieļaujamās darba temperatūras diapazona no -20 līdz +50°C

-litija jonu akumulators ir gandrīz tukšs (lai aizsargātu pret dziļo izlādi)

! pēc instrumenta automatīskas izslēgšanās nedrīkst spiest tā ieslēdzēju, jo tā var sabojāt akumulatoru

PRAKTISKI PADOMI

- Lai novērstu zāgējamā priekšmeta virsmas plaisāšanu, to ieteicams novietot tā, lai priekšmeta dekoratīvā puse (virspuse) būtu vērsta lejup

- Lietojiet tikai asus zāga asmenus, kuru tips atbilst zāgējamā materiāla īpašībām un apstrādes veidam ⑬ -zāgējuma kvalitāti iespējams uzlabot, lietojot zāga asmeni ar palielinātu zu obu skaitu -zāga asmeņi ar cietmetāla zobiem saglabā darbam nepieciešamo asumu līdz 30 reizēm ilgāk, nekā parastā tipa zāga asmeņi

- Paralēlā vadotne Z ⑭

-ir paredzēta precīzu zāgējumu veidošanai paralēli zāgējamā priekšmeta malai

-ir nostiprināma jebkurā instrumenta pusē

Paralēlās vadotnes stāvokļa regulēšana

-nedaudz atskrūvējiet spārnskrūvi AA

-noregulējiet vēlamo zāgēšanas platumu, izmantojot paralēlās vadotnes skalu (izmantojiet zāgējuma līnijas vizieri Q kā atsauci 0 punktam)

-pievelciet spärnskrūvi AA

• legremdēšanas zāgēšana ⑮

-iestādiet vēlamo zāgēšanas dzilumu

-nolieciet instrumentu uz priekšu, zāgējuma līnijas viziera Q jāatbilst uz detaļas atzīmētajai vēlamajai griezuma līnijai

-lietojot sviru G, atveriet apakšējo asmens aizsargu F

-ieslēdziet ripzāgi un tuviniet tā rotējošo asmeni zāgējamā priekšmeta virsmai, laižot lejup instrumenta aizmugurējo daļu un izmantojot tā priekšējo daļu kā atbalsta punktu

-pakāpeniski iegremdējiet ripzāga asmeni zāgējamajā priekšmetā un vienlaikus sāciet virzīt instrumentu uz priekšu zāgējuma virzienā

-ripzāga asmenim ieejot apstrādājamajā materiālā, atlaidiet sviru G

! nekad nevelciet instrumentu atpakalvirzienā

• Liela izmēra panelu zāgēšana ⑯

-atbalstiet priekšmetu zāgējuma vietas tuvumā, novietojot to uz grīdas vai darbgalda

! iestādiet vēlamo zāgēšanas dzilumu ar tādu aprēkinu, lai asmens izietu cauri zāgējamajam priekšmetam, bet neskartu virsmu, uz kuras balstās apstrādājamais priekšmets

-gadījumā, ja taisna zāgējuma veidošanai nav iespējams izmantot paralēlo vadotni, pienaglojiet vai citādi nostipriniet uz zāgējamā priekšmeta virsmas plakanu koka līsti, ko zāgēšanas laikā izmantojiet kā vadotni, virzot gar to ripzāga pamatnes labo malu ⑰

- Papildu informāciju skatīt tīmekļa vietnē www.skil.com

- Šis darbarīks nav paredzēts profesionālai lietošanai

- Vienmēr uzturiet instrumentu tīru (īpaši ventilācijas atveres AB)

! pirms tīrīšanas izņemiet no instrumenta akumulatoru

- Vienmēr raugieties, lai vieta ap apakšējo aizsargu F ② būtu tīra (savāciet puteklus un skaidas, tos aizpūšot prom ar saspiestu gaisu vai saslaukot ar slotu)

- Pēc ripzāga lietošanas nekavējoties attīriet tā asmeni (īpaši no sveķiem un līmes paliekām)

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā
• nogādājiet instrumentu neizjauktā veidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)
• levērojiet, ka garantijā neietilpst pārslodzes vai nepareizas instrumenta ekspluatācijas izraisītie bojājumi (SKIL garantijas noteikumus skatiet www.skil.com vai vērsieties pie izplatītāja)

APKÄRTËJÄS VIDES AIZSARDZİBA

- Neizmetiet elektroiekārtas, baterijas, piederumus un iesainojuma materiālus sadzīves atkritumos (tikai ES valstīm)

-saskaņā ar Eiropas Savienības direktīvu 2012/19/ ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā -īpašs simbols⑥ atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā ! pirms akumulatora utilizācijas tā kontakti jāaplīmē ar izolācijas lenti, lai nepieļautu īssavienojuma rašanos starp tiem

TROKSNIS / VIBRĀCIJA

• Veicot mērījumus atbilstoši EN 62841, šī instrumenta akustiskā spiediena līmenis ir 91,0 dB(A), akustiskās jaudas līmenis ir 102,0 dB(A) (nenoteiktība K = 3 dB), bet vibrācija * (triaksiālā vektora summa; nenoteiktība K = 1.5 m/s²) * zāgējot koku < 2,5 m/s²

- Vibrācijas līmenis ir noteikts, izmantojot standartā EN 62841 paredzēto procedūru; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem -instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt kopējo vibrācijas iedarbības pakāpi -laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču darbs ar to nenotiek, var ievērojami samazināt kopējo vibrācijas iedarbības pakāpi ! pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un tā piederumu tehnisko apkopi, novēršot roku atdzišanu un pareizi organizējot darbu

LT

Belaidis diskinis pjūklas 3520

IVADAS
