NÁVOD K OBSLUZE 3520 CA SKIL

EU prohlášení o shodě Bezdrátová kotoučová pila Objednací číslo Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic a nařízení a je v souladu s následujícími normami. Technické podklady u:

Bezdrátová kotoučová pila

• Tento nástroj je určen pro podélné a příčné řezání dřeva s rovnými řezy a řezy pod úhlem zkosení do 50°

• Tento nástroj není určen k profesionálnímu použití

• Tento návod s pokyny si pečlivě přečtěte a uschovejte

A Šestihranný klíč B Uložení imbusového klíče C Tlačítko k zajištění vřetena D Šroub upevnění listu E Upevňovací podložka F Spodní ochranný kryt G Páčka pro otevření spodního ochranného krytu H Povrch příruby J Knoík k nastavení hloubky řezání K Základní deska L Ukazatel hloubky řezu M Knoík pro nastavení úhlu řezu N Ukazatel úhlu řezu P Šroub pro nastavení zarážky v úhlu 90 ° Q Indikátor linie řezu R Adaptér vysavače S Zadní rukojeť T Přední rukojeť V LED-kontrolka W Bezpečnostní spínač Y Spouštěcí spínač Z Paralelní doraz AA Knoík pro nastavení ochranného krytu AB Větrací štěrbiny AC Indikátor akumulátoru AD Prachový sáček*

ELEKTRONÁŘADÍ - VAROVÁNÍ Přečtěte si veškerá bezpečností upozornění, pokyny, obrázky a technické údaje, které jsou s tímto elektrickým nástrojem dodávány. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému zranění. Všechny pokyny a výstrahy uchovejte pro budoucí potřebu. Ve varovných upozorněních použitý pojem “elektronářadí” se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

ELEKTRONÁŘADÍ a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určený stroj. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí stroje. d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. e) Pečujte o elektronářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce stroje. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím. h) Udržujte rukojeti a úchytné plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchytné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

a) Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. b) Do elektronářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poraněním a požárům. c) Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár. d) Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina

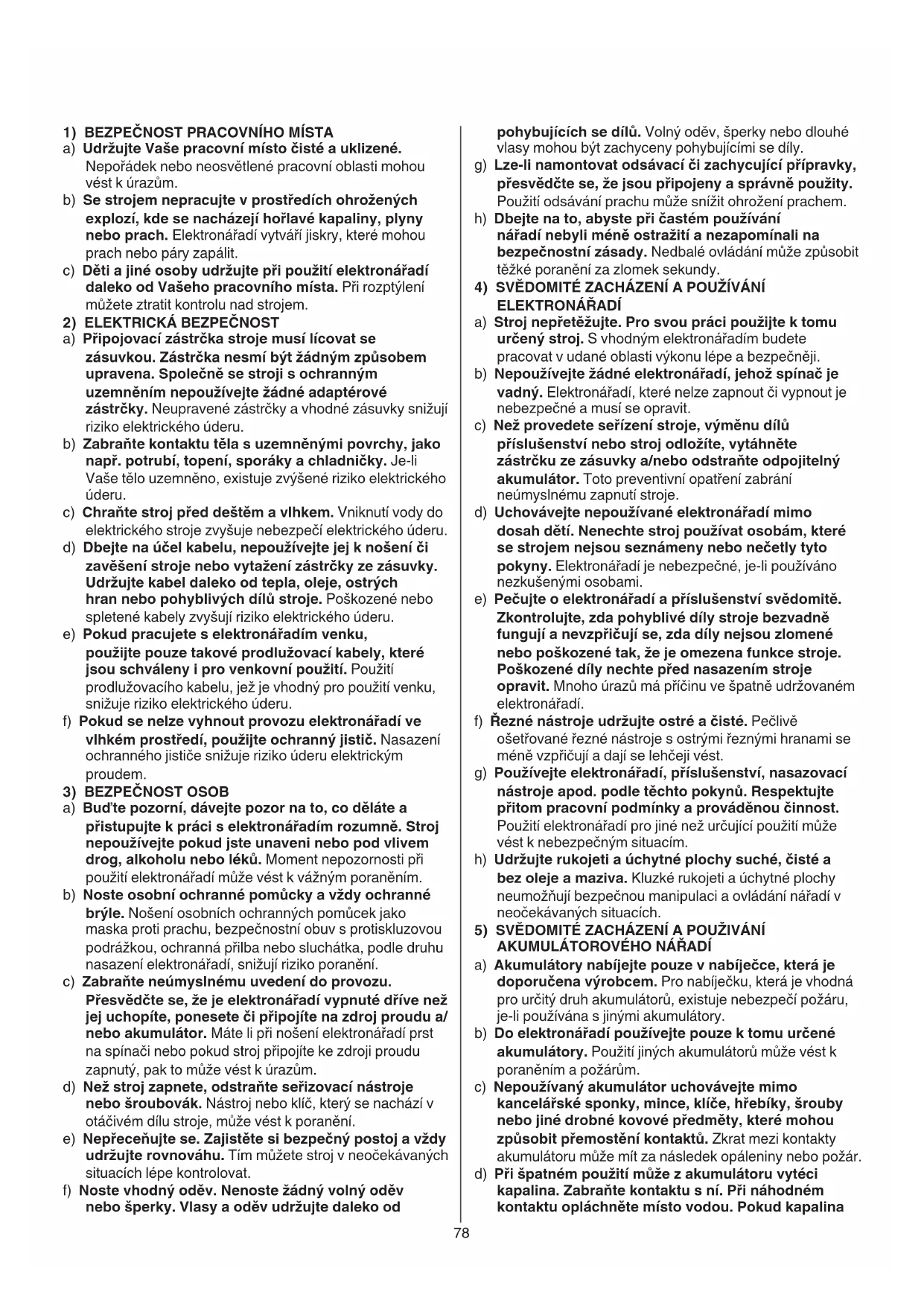

1) BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a uklizené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) Se strojem nepracujte v prostředích ohrožených explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka stroje musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně se stroji s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko elektrického úderu. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko elektrického úderu. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektrického stroje zvyšuje nebezpečí elektrického úderu. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení stroje nebo vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko elektrického úderu. e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou schváleny i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko elektrického úderu. f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte ochranný jistič. Nasazení ochranného jističe snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Stroj nepoužívejte pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/ nebo akumulátor. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Než stroj zapnete, odstraňte seřizovací nástroje nebo šroubovák. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. Tím můžete stroj v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy a oděv udržujte daleko od79 předmětu směrem k pracovníkovi

• Jestliže se pila v řezaném materiálu přiskřípne nebo pevně zablokuje, list pily se zastaví a motor zareaguje tím, že vyhodí nástroj prudce zpět směrem k pracovníkovi

• Jestliže se list pily v řezu zkroutí nebo vystředuje, mohou se zuby na zadním ostří listu zarýt do horního povrchu dřeva, přičemž list vyskočí ze zářezu a nástroj skočí zpět směrem k pracovníkovi

• Zpětný ráz je důsledek nesprávného nebo chybného použití elektronářadí. Lze mu zabránit vhodnými preventivními opatřeními, jak je následně popsáno. a) Držte nástroj pevně oběma rukama a postavte se tak, abyste svým tělem i pažemi mohli případnému zpětnému vrhu odolat. Postavte se k pile z jedné nebo druhé strany, nestůjte přímo za ní. Pila může při zpětném rázu odskočit dozadu, avšak sílu způsobenou zpětným rázem lze zvládnout, podniknete-li náležité ochranné kroky. b) Začne-li pila zadrhávat nebo z nějakého důvodu řezání přerušujete, uvolněte spínač a podržte pilu pevně v řezu až do jejího úplného zastavení. Nikdy se nesnažte běžící pilu vytáhnout z materiálu nebo jí pohnout dozadu, neboť přitom dojde ke zpětnému vrhu. Při zadrhávání pily zjistěte důvody a odstraňte je. Dejte pozor, aby pila nenarazila na hřebíky či šrouby. c) Jestliže pilu v řezu opět spouštíte, řádně ji v něm vystředujte a zkontrolujte, zda se zuby listu nedotýkají řezaného materiálu. Jsou li zuby listu “zakousnuté” do materiálu, může nástroj při špuštění z materiálu vyjet nebo vyskočit zpět. d) Při řezání velkých desek podepřete obě strany, aby list při řezání neskříply a nedošlo ke zpětnému vrhu. Velké desky se vlastní váhou prohnou. Musíte je podepřít na obou stranách, a to poblíž řezu i na obou koncích. e) Nepoužívejte tupé ani poškozené listy. Při tupém či nesprávně nastaveném ostří bude řez příliš úzký, takže dojde k přílišnému tření, pila se bude zasekávat a způsobí zpětný vrh. f) Před řezáním nastavte správnou hloubku a skosení řezu a pevně je zajistěte pojistnými páčkami. Jestliže se list při řezání vyhne, může to způsobit zaseknutí a zpětný vrh. g) Buďte obzvlášť opatrní při řezání do stávajících stěn nebo míst, kam není vidět. Zanořující se pilový kotouč se může při řezání ve skrytých objektech zablokovat a způsobit zpětný vrh.

1) FUNKCE SPODNÍHO OCHRANNÉHO KRYTU

a) Před každým použitím vždy zkontrolujte, zda se spodní ochranný kryt řádně zavírá. Jestliže se spodní ochranný kryt volně nepohybuje a okamžitě se nezavírá, nesmí se nástroj používat. Spodní ochranný kryt se nesmí zajišťovat v otevřené poloze. Jestliže pilu náhodou upustíte, může se spodní ochranný kryt ohnout. Rozpojte přívodní šňůru, spodní ochranný kryt zasouvací rukojetí zdvihněte a zkontrolujte, zda se volně pohybuje a při libovolném úhlu a hloubce řezání se nedotýká ani listu, ani žádné jiné části nástroje. b) Zkontrolujte, zda pero spodního ochranného krytu správně funguje. Jestliže ochranný kryt nebo pero správně nefunguje, musí se nástroj před použitím opravit. Poškozené součástky, lepkavost a usazené nečistoty způsobí pomalou reakci spodního ochranného krytu. vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte akumulátor nebo nářadí, které jsou poškozené nebo upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch nebo poranění. f) Nevystavujte akumulátor nebo nářadí ohni nebo nadměrné teplotě. Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Nechte Váš stroj opravit pouze kvalikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. b) Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

a) NEBEZPEČÍ : Mějte své ruce mimo oblast řezání a mimo pilový kotouč. Svou druhou rukou držte přídavnou rukojeť nebo motorovou skříň. Pokud obě ruce drží pilu, nemůže je pilový kotouč poranit. b) Nesahejte pod řezaný předmět. Ochranný kryt vás pod řezaným předmětem před pilou nechrání. c) Hloubku řezu přizpůsobte tloušťce obrobku. Pod obrobkem by měl být viditelný téměř celý zub pilového listu. d) Nikdy nedržte řezaný obrobek v ruce nebo přes nohu. Obrobek zajistěte stabilním upnutím. Je důležité obrobek dobře upevnit, aby se minimalizovalo nebezpečí kontaktu s tělem, sevření pilového kotouče nebo ztráta kontroly. e) Pokud provádíte práce, při kterých by nástroj mohl zasáhnout skrytá el. vedení, držte elektronářadí pouze na izolovaných uchopovacích plochách (kontakt s vedením pod napětím přivádí napětí i na kovové díly stroje a vede k úderu elektrickým proudem) f) Používáte-li rozmítací pilu, použijte vždy příslušný ochranný kryt nebo příměrné pravítko. Zvýší se tím přesnost řezu a sníží se nebezpečí zaseknutí pily. g) Používejte vždy pilové kotouče ve správné velikosti a s lícujícím upínacím otvorem (např. v hvězdicovém tvaru nebo kruhový). Pilové kotouče, jež nelícují k montážním dílům pily, běží nekruhově a vedou ke ztrátě kontroly. h) Na nástroji se nesmějí používat poškozené a nesprávné podložky a šrouby. Podložky a šrouby jsou určeny speciálně pro tuto pilu, jinak nebude nástroj správně a bezpečně fungovat.

2) ZPĚTNÝ VRH - PŘÍČINY A PŘÍSLUŠNÁ UPOZORNĔNÍ

• Ke zpětnému vrhu dojde následkem přiskřípnutí nebo zablokování listu pily nebo při výstředném pohybu listu; pila se přitom nezvládnutě zdvihne a vyjede z řezaného80 skrytých přívodních vedení nebo přizvěte místní dodavatelskou společnost (kontakt s el. vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder)

• Hladina hluku může při práci přesáhnout 85 dB(A); vhodným prostředkem si chraňte udi

• Nikdy nepoužívejte nářadí bez originálního chrániče

• Nezkoušejte řezat extrémně malé výrobky

• S nářadím nepracujte nad hlavou

• V případě zaseknutí nářadí či jiné závady okamžitě nářadí vypněte a vytáhněte zástrčku z el. sítě

• Jakmile se hodláte vzdálit od nářadí, měl byste ho vypnout a vyčkat, dokud se pohybujíci části nezastaví

• Po vypnutí nářadí nikdy nepřibrzďujte pilové listy tlakem ze strany AKUMULÁTORY

• Dodávaný akumulátor je částečně nabitý (v zájmu zajištění maximální kapacity akumulátoru jej před prvním použitím vašeho elektronástroje úplně dobijte v nabíječce)

• Používejte pouze následující akumulátory a nabíječky dodávané s tímto nástrojem - Akumulátor SKIL: BR1*31**** - Nabíječka SKIL: CR1*31****

• Nevystavujte nástroj/akumulátor dešti

• Povolená teplota prostředí (nářadí/nabíječka/akumulátor): - při nabíjení 4...40°C - při provozu –20...+50°C - při skladování –20...+50°C VYSVĚTLENÍ SYMBOLŮ NA NÁSTROJI/BATERII

Před použitím si přečtěte návod k použití

Baterie při vhození do ohně explodují, proto je nikdy nevhazujte do otevřeného plamene

Nářadí/nabíječ/akumulátor ukládejte na vhodné, suché a zajištěné místo, v prostorách s teplotou maximálně 50°C

Nevyhazujte elektrické nářadí a baterie do komunálního odpadu OBSLUHA

• Nabíjení akumulátorů ! přečtěte si bezpečnostní upozornění a pokyny, které byly dodány spolu s nabíječkou

! vytáhněte akumulátor z nářadí - vyjměte klíče šestihranným A z držáku B - stiskněte blokovací tlačítko vřetene C a přidržujte jej během demontování šroubu kotoučeD otáčením klíče šestihranným A PO SMĚRU HODINOVÝCH RUČIČEK (= stejným směrem, kterým ukazuje šipka na pilovém kotouči) ! blokovací tlačítko vřetene C stlačte pouze tehdy, když je nářadí v klidu - uvolněte blokovací tlačítko vřetene C - odstraňte upevňovací podložku E ! zajistěte, že povrchy přírub H jsou naprosto čisté a že přiléhají na list pily - otevřete spodní ochranný kryt pily F stlačením páky G c) Spodní ochranný kryt se smí zdvihnout ručně pouze při provádění speciálních úkonů, jako jsou zapichovací a složené řezy. V tomto případě ochranný kryt zasouvací rukojetí zdvihněte a jakmile list pily materiál nařízne, musíte kryt spustit. U všech ostatních způsobů řezání by měl kryt fungovat automaticky. d) Než nástroj odložíte na stůl nebo na podlahu, vždy zkontrolujte, zda je list pily zakrytý spodním ochranným krytem. Jestliže pila pomalu dobíhá a není chráněná, bude “kráčet” dozadu a řezat vše, s čím přijde do styku. Nezapomeňte, že po uvolnění spínacího tlačítka pila chvíli dobíhá.

• Nářadí není vhodný k řezání za vlhka

• Neopracovávejte žádný materiál obsahující azbest (azbest je karcinogenní)

• Prach z látek, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Některé druhy prachu jsou klasikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s přísadami pro úpravu dřeva; noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném prostředí

• Tuto pilu nepoužívejte v kombinaci se stolem

• Před nastavením nebo výměnou příslušenství vždy vytáhněte akumulátor

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové

• Používejte pouze pilové kotouče, jež odpovídají charakteristickým údajům uvedeným v tomto návodu k obsluze a jsou zkoušeny podle EN 847-1 a příslušně označeny

• Používejte pouze příslušenství, jejichž dovolené otáčky jsou alespoň tak vysoké jako nejvyšší otáčky stroje naprázdno

• Používejte pouze listy pily s minimálním průměrem 165 mm, maximálním průměrem 165 mm a otvorem pro vřeteno 16 mm

• Není přípustné používání listů z vysoce legovaných, rychle pracujících ocelí (HSS)

• Nikdy nepoužívejte brusné/řezné kotouče s tímto nářadím

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte

• Před začátkem řezání odstraňte z řezané dráhy všechny překážky jak nahoře tak vespod obrobku

• Zajistěte obráběný díl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)

• Použijte vhodné hledací přístroje k vyhledání81 - umístěte nářadí přední hranou paty na obrobek ! ujistěte se, že zuby pilového listu nejsou zaseknuty do obrobku - spusťte nářadí nejdříve stisknutím tlačítka W (= bezpečnostní spínač, který nemůže být zaaretován) a poté stisknutím spouště Y ! nářadí by neměl běžet na plný výkon před vniknutím do obrobku - pronikáním pilového listu do obrobku se automaticky otevírá spodní chránič F (použitím páky G můžete otevřít spodní chránič ručně - pouze pro speciální řezání, např. ponorné řezání) ! na nástroj netlačte příliš (tlačte na něj zlehka a plynule, abyste zamezili přehřívání hrotů čepele) ! při práci vždy držte nástroj v šedě zabarvené oblasti rukojeti - tlak po ukončení řezání vypněte nářadí uvolňováním spouště Y ! před vyjmutím nářadí z obrobku nejdříve sečkejte do úplného zastavení pilového listu

se automaticky rozsvítí při aktivaci spínače Y

• Ochrana baterie Vypne nářadí nebo zabraňuje zapnutí nářadí, když - je zátěž příliš vysoká - teplota baterie není v rozsahu přípustných provozních teplot -20 až +50°C - lithium-iontová baterie je téměř vybitá (ochrana před přílišným vybitím) ! po automatickém vypnutí nástroje netiskněte vypínač; mohlo by dojít k poškození akumulátoru

• Při řezání položte obrobek tak, aby strana s lepším povrchem byla vespod k zajištění min. štěpení

- kvalita řezu se zvýší počtem ozubení na pilového listu - pilového listy z tvrdých kovů mají až 30 krát delší životnost než běžné pilového listy

- k provádění přesných řezů podél hrany obrobku - může být připevněn ke kterékoliv straně paty Nastavení paralelního dorazu - uvolněte knoíku AA - nastavte na požadovanou šířku řezání použitím stupnice paralelního dorazu (použijte indikátor linie řezu Q jako 0-voditko) - utáhněte knoíku AA

- nastavte požadovanou hloubku řezu - naklánějte nástroj dopředu tak, aby indikátor linie řezu Q byly zarovnány s požadovanou linií řezu vyznačenou na řezaném předmětu - otevřete spodní ochranný kryt pily F stlačením páky G - těsně před vniknutím listu do obrobku spusťte nářadí a pozvolně snižujte zadní část paty použitím přední hrany paty jako pantu - neustále pohybujte nářadím směrem dolů a vpřed - jakmile list pily materiál nařízne, můžete uvolnit páku G ! nikdy neveďte nářadí ve zpátečním směru

• Řezání velkých panelů

- přiložte panel přiléhavě k řezací podlaze, stolu nebo lavici a držte ji, zatímco namontujte list pily tak, že zuby pily a šipka natištěná na listu pily směřují stejným směrem jako šipka na horním ochranném krytu - uvolněte spodní ochranný kryt F - nasaďte podložku E - zatlačte blokovací tlačítko vřetene C a držte, zatímco utáhnete šroub upevnění listu pily šestihranným klíčem o 1/8 otáčky a to velmi mírně (je zajištěno proklouzávání pilového listu, při setkání s nadměrným odporem a tak snížení přetížení motoru a zpětného rázu) - uvolněte blokovací tlačítko vřetene C

• Nastavení hloubky řezu (0-54 mm)

- pro optimální kvalitu řezu by pilový list neměl zasahovat více než 3 mm pod obrobek - uvolněte knoíku J - vytáhněte/snižte patu K až do požadované hloubky řezu vyznačeného na stupnici pomocí indikátoru L - utáhněte knoíku J

- stiskněte tlačítko indikátoru akumulátoru AC, aby ukazovalo aktuální úroveň nabití.

• Nastavení úhlu řezu (0-50°)

- uvolněte knoíku M - nakloňte nářadí až do požadovaného úhlu řezu vyznačeného na stupnici pomocí indikátoru N - utáhněte knoíku M ! v případě úhlového řezání nesouhlasí skutečná hloubka řezu s hloubkou řezu uvedenou na stupnici

• Kontrola řezacího úhlu 90°

- nastavte a utáhněte patu K na max. hloubku řezu

- nastavte a utáhněte řezací úhel na 0° - pomocí úhelníku zkontrolujte 90° úhel mezi pil. listem a spodní částí paty - jestliže nastavení neodpovídá, uvolněte knoíku M a použijte seřizovací šroub P dle obrázku

• Nastavitelný indikátor linie řezu Q

- pro přesné vedení nářadí po obrobku v požadovaném směru - při přímém řezání v rozsahu úhlů 0°-45° indikátor kopíruje obrobek ! pata by měla být plně přitlačena k obrobku - Lze provést zarovnání s jinými šířkami pilových listů, nicméně pokud se stane, že jedna strana pilového listu se nezarovná, pak si vyberte, zda bude odpad na vnitřní nebo vnější straně listu

! šířka řezu je dána šířkou rozvedení zubů listu, nikoliv tloušťkou listu ! vždy proveďte nejdříve zkušební řez pro ověření skutečné linie řezu

Při použití odsávání - namontovat otvor odsávání R, jak to ukazuje obrázek - připojte hadici vysavače k adaptéru vysavače R ! dbejte, aby hadice odsávače při řezání nepřekážela spodnímu chrániči a obsluze nářadí Prachový sáček - namontovat prachový sáček AD

- montáž akumulátoru - neustále pevně držte jednou rukou rukojeť S a druhou rukou rukojeť T82

a) Çalıştığınız yeri temiz ve düzenli tutun. Düzensizlik ! nastavte hloubku řezu tak, aby umožňovala prořezání pouze panelu, nikoliv podložky - v případě, že paralelní doraz nebude svým rozsahem postačovat požadované šířce řezu, přitiskněte k panelu přímou dřevěnou lištu jako vodítka veďte pravou stranu paty podél této lišty

• Další informace najdete na www.skil.com

• Tento nástroj není určen k profesionálnímu použití

• Nástroj udržujte vždy čistý (zejména větrací štěrbiny AB ) ! před montáží vyjměte akumulátor z nástroje

• Prostor kolem spodního ochranného krytu F

vždy udržujte v čistotě (odstraňte prach a třísky vyfoukáním stlačeným vzduchem nebo kartáčem)

• Pilové listy čistěte okamžitě po jejich použití (především od pryskyřice a lepidla)

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí rmy SKIL - zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

• Uvědomte si, že na poškození způsobené přetížením nebo nesprávným zacházením se nevztahuje záruka (záruční podmínky společnosti SKIL najdete na adrese www.skil.com nebo se obraťte na prodejce)

• Elektrické nářadí, baterie, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - symbol

na to upozorňuje ! u vyřazených akumulátorů zakryjte kontakty izolační páskou, zabráníte tím plazivým proudům

• Při měření v souladu s normou EN 62841 je hladina akustického tlaku tohoto nástroje 91,0 dB(A) a hladina hlučnosti 102,0 dB(A) (nepřesnost K = 3 dB), a vibrace ✱ (celkové hodnoty vibrací; nepřesnost K = 1,5 m/s²) ✱ řezání dřeva < 2,5 m/s²

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 62841; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím ! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy83 ve takı takmayın. Saçlarınızı ve giysilerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçaları tarafından tutulabilir. g) Aletinize toz emme donanımı ve toz tutma donanımı takılabiliyorsa, bunların bağlı olup olmadığını ve doğru işlev görüp görmediklerini kontrol edin. Toz emme donanımının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltır. h) Aletleri sık kullanmanız sebebiyle kazandığınız alışkanlıklar, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir.
