Type de produit	Perceuse à percussion
Marque	Ferm
Modèle	PDM1049P_K
Alimentation	220-240 V~, 50 Hz
Puissance absorbée	710 W
Vitesse à vide	0 – 3 200 min⁻¹
Taux d'impact	0 – 51 200 min⁻¹
Capacité du mandrin (max.)	13 mm
Diamètre de perçage max. – Bois	25 mm
Diamètre de perçage max. – Béton	13 mm
Diamètre de perçage max. – Acier	10 mm
Poids	2,20 kg
Niveau de pression acoustique	91,38 dB(A) (incertitude 3 dB)
Niveau de puissance acoustique	102,38 dB(A) (incertitude 3 dB)
Vibrations – Perçage métal	2,640 m/s² (incertitude 1,5 m/s²)
Vibrations – Perçage percussion béton	13,363 m/s² (incertitude 1,5 m/s²)
Fonctions	Perçage et percussion
Poignée latérale	Oui, orientable
Butée de profondeur	Oui, réglable
Inverseur de sens de rotation	Oui
Double isolation (classe II)	Oui
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de produits agressifs
Garantie	Selon certificat fourni
Recyclage	Ne pas jeter avec les déchets ménagers ; déposer en point de collecte

FOIRE AUX QUESTIONS - PDM1049P_K Ferm

Comment changer un foret sur la perceuse Ferm PDM1049P_K ?

Pour changer un foret, débranchez d'abord la fiche de la prise murale. Ouvrez le mandrin en tournant le manchon avant dans le sens antihoraire tout en maintenant le manchon arrêté, ou en tournant le manchon avant dans le sens horaire selon le modèle. Insérez le foret dans l'ouverture du mandrin, puis serrez en tournant le manchon avant dans le sens horaire (ou antihoraire selon le modèle) tout en maintenant le manchon arrêté. Vérifiez que le foret est bien centré et serré.

Comment régler la butée de profondeur ?

Desserrez la poignée latérale en la tournant dans le sens antihoraire. Insérez la butée de profondeur dans le trou de la poignée latérale. Faites glisser la règle à la profondeur souhaitée, puis resserrez la poignée latérale en la tournant dans le sens horaire pour fixer la butée.

Comment utiliser la fonction percussion ?

Pour utiliser la percussion, assurez-vous que la machine est arrêtée. Réglez le commutateur de sélection de fonction sur la position marteau perforateur (symbole de marteau). Cette fonction est adaptée au perçage dans la brique et le béton. Pour le perçage standard (bois, métal, plastique), réglez le commutateur sur la position perçage (symbole de foret).

Comment inverser le sens de rotation ?

Ne modifiez jamais le sens de rotation pendant que l'outil est en marche. Pour inverser le sens, utilisez le commutateur de rotation gauche/droite situé au-dessus de l'interrupteur. Poussez-le vers la gauche pour une rotation antihoraire (dévissage) ou vers la droite pour une rotation horaire (vissage).

Comment verrouiller l'interrupteur marche/arrêt ?

Pour un fonctionnement continu, appuyez sur l'interrupteur marche/arrêt, puis enfoncez le bouton de verrouillage situé sur le côté de la poignée. Pour déverrouiller, appuyez à nouveau brièvement sur l'interrupteur marche/arrêt. Attention : ne verrouillez jamais l'interrupteur en cas de risque de blocage du foret.

Quels forets utiliser avec la Ferm PDM1049P_K ?

Utilisez des forets avec queue cylindrique de diamètre jusqu'à 13 mm. Pour le bois, forets à bois jusqu'à 25 mm ; pour le béton, forets à percussion jusqu'à 13 mm ; pour l'acier, forets HSS jusqu'à 10 mm. Vérifiez toujours que les forets sont adaptés au matériau et en bon état (affûtés).

Comment nettoyer et entretenir la perceuse ?

Avant tout nettoyage, débranchez la fiche de la prise. Nettoyez le corps de la machine avec un chiffon doux légèrement humide (eau savonneuse). N'utilisez pas de produits agressifs comme l'essence, l'alcool ou l'ammoniac. Vérifiez régulièrement que les ouvertures d'aération ne sont pas obstruées par la poussière. Les forets émoussés doivent être aiguisés ou remplacés.

Que faire si la perceuse surchauffe ou si le foret se bloque ?

En cas de surchauffe, réduisez la pression sur l'outil : la perceuse à percussion nécessite une pression minimale. Si le foret se bloque, relâchez immédiatement l'interrupteur et débranchez l'outil. Utilisez une clé pour dégager le foret du mandrin. Pour les trous profonds dans le béton, faites un pré-trou avec un petit foret puis élargissez.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de sécurité, des protections auditives et un masque anti-poussière. Utilisez la poignée latérale pour un meilleur contrôle. Tenez l'outil par les surfaces isolées si vous percez près de câbles électriques. Ne travaillez pas en environnement humide sans dispositif à courant résiduel (RCD). Débranchez la fiche avant tout réglage ou changement d'accessoire.

Comment recycler la perceuse Ferm en fin de vie ?

Ne jetez pas l'outil avec les déchets ménagers. Conformément à la directive DEEE (2012/19/UE), les outils électriques hors d'usage doivent être collectés séparément et recyclés dans le respect de l'environnement. Déposez-le dans un point de collecte prévu à cet effet (déchèterie, magasin spécialisé). Les emballages doivent également être triés.

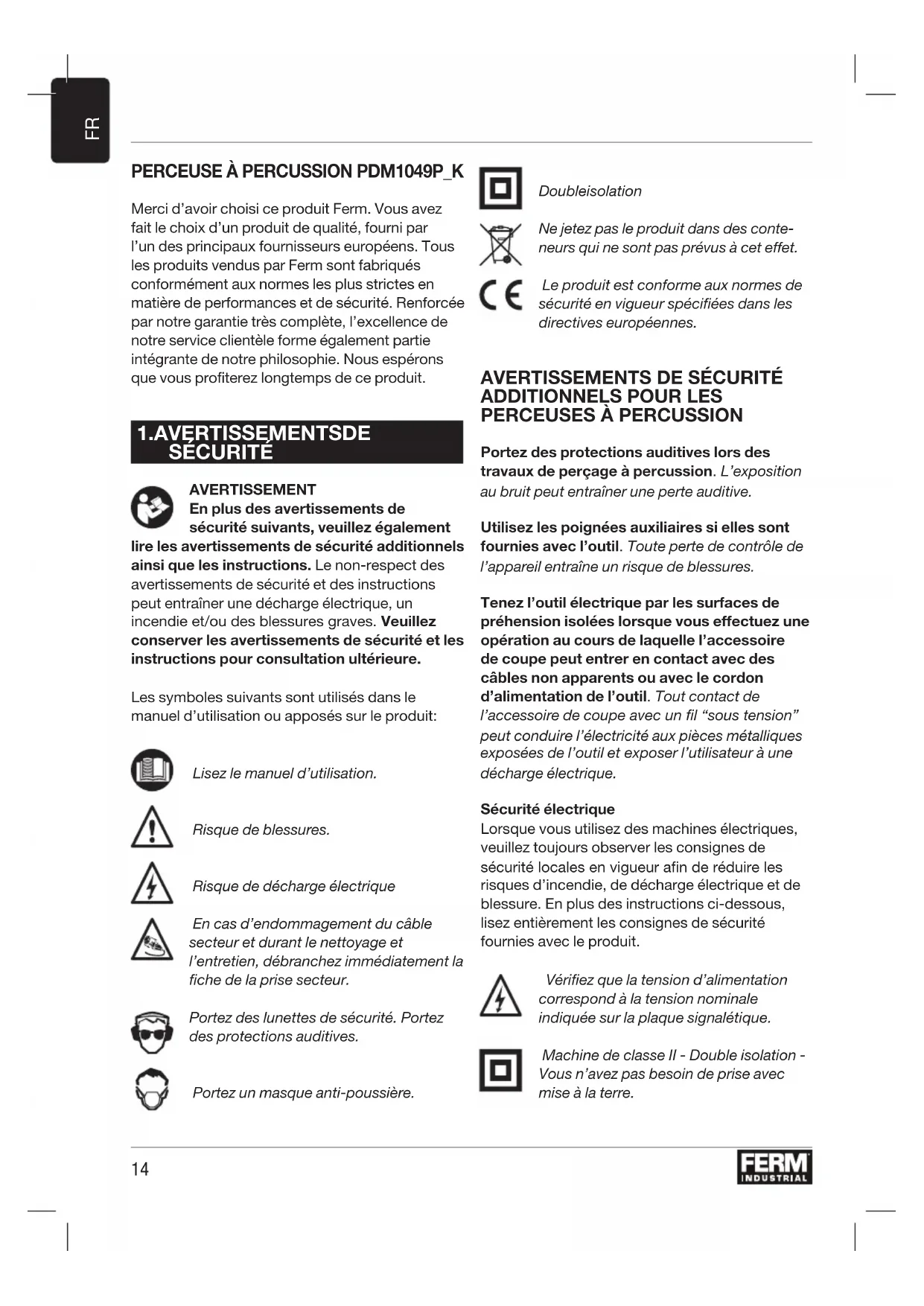

MODE D'EMPLOI PDM1049P_K Ferm

Merci d'avoir choisi ce produit Ferm. Vous avez fait le choix d'un produit de qualité, fourni par l'un des principaux fournisseurs européens. Tous les produits vendus par Ferm sont fabriqués conformément aux normes les plus strictes en matière de performances et de sécurité. Renforcée par notre garantie très complète, l'excellence de notre service clientèle forme également partie intégrante de notre philosophie. Nous espérons que vous profiterez longtemps de ce produit.

Avertissement

En plus des avertissements de sécurité suivants, veuillez également

Lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Risque de blessures.

Risque de décharge électrique

En cas d'endommagement du câble secteur et durant le nettoyage et l'entretien, débranchez immédiatement la fiche de la prise secteur.

Portez des lunettes de sécurité. Portez des protections auditives.

Portez un masque anti-poussière.

Double isolation

Ne jetez pas le produit dans des conteneurs qui ne sont pas prévus à cet effet.

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.

Avertissements de sécurité additionnels pour les perceuses à percussion

Portez des protections auditives lors des travaux de percassage. L'exposition au bruit peut entraîner une perte auditive.

Utilisez les poignées auxiliaires si elles sont fournies avec l'outil. Toute perte de contrôle de l'appareil entraîne un risque de blessures.

Tenez l'outil électrique par les surfaces de préhension isolées lorsque vous effectuez une opération au cours de laquelle l'accessoire de coupe peut entrer en contact avec des câbles non apparents ou avec le cordon d'alimentation de l'outil. Tout contact de l'accessoire de coupe avec un fil "sous tension" peut conduire l'électricité aux pièces métalliques exposées de l'outil et exposer l'utilisateur à une décharge électrique.

Sécurité électrique

Lorsque vous utilisez des machines électriques, veuillez toujours observer les consignes de sécurité locales en vigueur afin de réduire les risques d'incendie, de décharge électrique et de blessure. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité fournies avec le produit.

Vérifiez que la tension d'alimentation correspond à la tension nominale indiquée sur la plaque signalétique.

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

Si vous êtes contraint d'utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

Utilisation prévue

Votre perceuse à percussion a été conçue pour percier des trous dans le bois, le métal et les plastiques, ainsi que pour le perçage à percussion dans la brique et le béton.

Tension de secteur 220-240V~
Fréquence de secteur 50Hz
Entrée d'alimentation 710W
Vitesse à vide 0-3.200/min
Taux d'impact 0-51.200/min
Taille max. du mandrin 13mm
Diamètre max. du foret
Bois 25mm
Béton 13mm
Acier 10mm
Poids 2.20kg
Valeurs de bruit
Pression acoustique (Lpx)	91,38 + 3 dB(A)
Intensité acoustique (Lwx)	102,38 + 3 dB(A)
Valeurs de vibration
Perçage dans le métal, ah,d	2,640 + 1,5 m/s2
Perçage à percussion dans le béton, ah,d	13,363 + 1,5 m/s2

Niveau de vibrations

Le niveau des vibrations émises, indiqué dans ce manuel, a été mesuré conformément à la procédure décrite par la norme EN 60745. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

• L'utilisation de l'outil pour d'autres applications ou avec des outils différents ou mal entretenus peut augmenter de manière significative le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail.

Description

Les nombres dans le texte se rapportent aux schémas de page 2.

1. Mandrin
2. Commutateur de sélection de fonction
3. Butée de profondeur
4. Bouton de verrouillage
5. Interrupteur marche/arrêt
6. Commutateur de rotation gauche/droite
7. Poignée latérale
8. Sélection de la fonction: marteau perforateur
9. Sélection de la fonction: perçage

1. Manchon arrête
2. Manchon avant

3. Fonctionnement

La perceuse à percussion n'a besoin que d'une pression minimale de la part de l'utilisateur. Une pression trop grande sur l'outil peut entraîner une surchauffe du moteur et l'outil entraîné peut brûler.

Poignée latérale

La poignée latérale (8) peut être orientée à autour de la tête de perforation, permettant ainsi une utilisation sûre et confortable aussi bien pour les droitiers que pour les gauchers.

• Desserrez la poignée latérale (8) en la tournant dans le sens antihoraire.
• Tournez la poignée latérale dans la position voulue.

Fixez la poignée latérale dans la nouvelle position en la tournant dans le sens horaire.

Remplacement et retrait des forets fig. a-b

Avant de replacer les forets, débranchez d'abord la fiche du cordon d'alimentation de la prise murale.

Vérifiez régulièrement les forets pendant l'utilisation. Les forets émoussés devront être aiguisés ou remplacés.

• Ouvrez le mandrin (1) en tournant le manchon avant (12) dans le sens horsaire tout en maintenant le manchon arrêté (11), ou en le tournant dans le sens antihoraire, et insérez le foret dans l'ouverture du mandrin.
• Serrez le foret en tournant le manchon avant (12) dans le sens antihoraire tout en maintenant le manchon arrêté (11) ou en le tournant dans le sens horaire.

Réglage de la butée de profondeur fig. a

• Desserrez la poignée latérale (8) en la tournant dans le sens antihoraire.
• Insérez la butée de profondeur (3) dans le trou de la poignée latérale.
• Faites glisser la règle à la profondeur souhaitée.
• Resserrez la vis fermement en la tournant dans le sens inverse.

Interrupteur marche/arrêt

• Mettez la machine sous tension en appuyant sur l'interrupteur marche/arrêt (5). Lorsque vous relâchez l'interrupteur marche/arrêt (5), la machine s'éteint.
• Pour régler la vitesse de rotation, ajustez la pression exercée sur l'interrupteur marche/arrêt (5) ; plus la pression est forte, plus la vitesse de rotation est élevée, et inversement.

Bouton de verrouillage

• Vous pouvez verrouiller l'interrupteur marche/arrêt (5) en appuyant sur l'interrupteur marche/arrêt (5), puis en appuyant sur le bouton de verrouillage (4).
• Pour déverrouiller le bouton, appuyez de nouveau brièvement sur l'interrupteur marche/arrêt (5).

Réglage de la vitesse maximale de rotation fig. a

• Mettez la machine sous tension en appuyant sur l'interrupteur marche/arrêt (5).
• Verrouillez l'interrupteur marche/arrêt (5) en appuyant sur le bouton de verrouillage (4).

Changement du sens de rotation

Ne modifiez pas le sens de rotation pendant l'utilisation.

• Sens de rotation antihoraire: décalez le commutateur de sens de rotation gauche/ droite (7) vers ""
• Sens de rotation horaire: décalez le commutateur de sens de rotation gauche/ droite (7) vers

Commutateur de sélection de fonction fig. a

Pour éviter d'endommager la machine, le réglage du commutateur de sélection de fonction (2) ne doit s'effectuer que quand la machine est arrêtée.

• Réglez le commutateur de sélection de fonction (2) sur (10) pour le perçage.
• Réglez le commutateur de sélection de fonction (2) sur (9) pour le forage au marteau perforateur.

Conseils

Utilisez toujours l'appareil avec une poignée latérale bien fixée ; vous travaillerez non seulement confortablement, mais aussi avec une plus grande précision.

Attention: les forets et les burins peuvent chauffer considérablement.

Percage et forage au marteau-perforateur

Pour percer de grands trous, par exemple dans du béton très dur, démarrer en utilisant un petit foret pour le perçage pilote, puis percez à taille minimale. Tenez la machine fermement à deux mains. Gardez à l'esprit que le foret peut bloquer et que cela peut provoquer le retournement brusque de la machine (surtout lors du percage de trous profonds). - N'appliquez pas une trop grande pression sur la machine, laissez-la faire le travail.

4. Entretien

Avant le nettoyage et l'entretien, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.

Nettoyez le corps de la machine régulièrement au moyen d’un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d’aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N’utilisez pas de produits de nettoyage tels que l’essence, l’alcool, l’ammoniac, etc. ; ces produits peuvent endommager les parties synthétiques.

Garantie

Les conditions de garantie sont disponibles dans le certificat de garantie fourni séparément.

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'ue

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive française 2012/19/EU relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique. Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
