PDM1049P_K - Gręžtuvas Ferm - Nemokama naudojimo instrukcija

Produkto tipas	Smūginis gręžtuvas
Prekės ženklas	Ferm
Modelis	PDM1049P_K
Maitinimas	220-240 V~, 50 Hz
Sunaudojama galia	710 W
Tuščiosios eigos greitis	0 – 3 200 min⁻¹
Smūgių dažnis	0 – 51 200 min⁻¹
Griebtuvo talpa (maks.)	13 mm
Maks. gręžimo skersmuo – Mediena	25 mm
Maks. gręžimo skersmuo – Betonas	13 mm
Maks. gręžimo skersmuo – Plienas	10 mm
Svoris	2,20 kg
Garso slėgio lygis	91,38 dB(A) (neapibrėžtis 3 dB)
Garso galios lygis	102,38 dB(A) (neapibrėžtis 3 dB)
Vibracijos – Metalo gręžimas	2,640 m/s² (neapibrėžtis 1,5 m/s²)
Vibracijos – Smūginis betono gręžimas	13,363 m/s² (neapibrėžtis 1,5 m/s²)
Funkcijos	Gręžimas ir smūgiavimas
Šoninė rankena	Taip, reguliuojama
Gilio ribotuvas	Taip, reguliuojamas
Sukimosi krypties keitiklis	Taip
Dviguba izoliacija (II klasė)	Taip
Priežiūra ir valymas	Valykite švelnia, šiek tiek drėgna šluoste; nenaudokite agresyvių priemonių
Garantija	Pagal pateiktą sertifikatą
Perdirbimas	Neišmeskite su buitinėmis atliekomis; pristatykite į surinkimo punktą

Dažnai užduodami klausimai - PDM1049P_K Ferm

Kaip pakeisti grąžtą Ferm PDM1049P_K gręžtuvėje?

Norėdami pakeisti grąžtą, pirmiausia atjunkite kištuką nuo sieninio lizdo. Atidarykite griebtuvą sukdami priekinę movą prieš laikrodžio rodyklę, laikydami sustabdytą movą, arba sukdami priekinę movą pagal laikrodžio rodyklę, priklausomai nuo modelio. Įstatykite grąžtą į griebtuvo angą, tada priveržkite sukdami priekinę movą pagal laikrodžio rodyklę (arba prieš laikrodžio rodyklę pagal modelį), laikydami sustabdytą movą. Patikrinkite, ar grąžtas yra centre ir tvirtai priveržtas.

Kaip sureguliuoti gilio ribotuvą?

Atlaisvinkite šoninę rankeną sukdami ją prieš laikrodžio rodyklę. Įstatykite gilio ribotuvą į šoninės rankenos angą. Pastumkite liniuotę iki norimo gylio, tada vėl priveržkite šoninę rankeną sukdami pagal laikrodžio rodyklę, kad fiksuotumėte ribotuvą.

Kaip naudoti smūgio funkciją?

Norėdami naudoti smūgio funkciją, įsitikinkite, kad įrenginys išjungtas. Nustatykite funkcijos pasirinkimo jungiklį į padėtį plaktukinis gręžimas (plaktuko simbolis). Ši funkcija tinkama gręžti plytose ir betone. Standartiniam gręžimui (mediena, metalas, plastikas) nustatykite jungiklį į padėtį gręžimas (grąžto simbolis).

Kaip pakeisti sukimosi kryptį?

Niekada nekeiskite sukimosi krypties, kai įrankis veikia. Norėdami pakeisti kryptį, naudokite kairės/dešinės sukimosi jungiklį, esantį virš jungiklio. Pastumkite jį į kairę, kad suktųsi prieš laikrodžio rodyklę (atsukimas), arba į dešinę, kad suktųsi pagal laikrodžio rodyklę (užsukimas).

Kaip užfiksuoti įjungimo/išjungimo jungiklį?

Norėdami nuolatinio veikimo, paspauskite įjungimo/išjungimo jungiklį, tada paspauskite fiksavimo mygtuką, esantį rankenos šone. Norėdami atrakinti, trumpai dar kartą paspauskite įjungimo/išjungimo jungiklį. Dėmesio: niekada neužfiksuokite jungiklio, jei kyla grąžto užstrigimo pavojus.

Kokius grąžtus naudoti su Ferm PDM1049P_K?

Naudokite grąžtus su cilindriniu kotu, kurių skersmuo iki 13 mm. Medienai – medienos grąžtai iki 25 mm; betonui – smūginiai grąžtai iki 13 mm; plienui – HSS grąžtai iki 10 mm. Visada patikrinkite, ar grąžtai tinka medžiagai ir yra geros būklės (pagaląsti).

Kaip valyti ir prižiūrėti gręžtuvą?

Prieš bet kokį valymą atjunkite kištuką nuo lizdo. Mašinos korpusą valykite švelnia, šiek tiek drėgna šluoste (muiluotas vanduo). Nenaudokite agresyvių priemonių, pvz., benzino, alkoholio ar amoniako. Reguliariai tikrinkite, ar vėdinimo angos nėra užsikimšusios dulkėmis. Atšipę grąžtai turi būti pagaląsti arba pakeisti.

Ką daryti, jei gręžtuvas perkaista arba grąžtas užstringa?

Perkaitimo atveju sumažinkite spaudimą ant įrankio: smūginis gręžtuvas reikalauja minimalaus spaudimo. Jei grąžtas užstringa, nedelsdami atleiskite jungiklį ir atjunkite įrankį. Naudokite raktą, kad išlaisvintumėte grąžtą iš griebtuvo. Giliesiems betono skylėms padarykite išankstinę skylę mažu grąžtu, tada išplėskite.

Kokie yra pagrindiniai saugos reikalavimai?

Visada dėvėkite apsauginius akinius, klausos apsaugos priemones ir kaukę nuo dulkių. Naudokite šoninę rankeną geresniam valdymui. Laikykite įrankį už izoliuotų paviršių, jei gręžiate šalia elektros kabelių. Nedirbkite drėgnoje aplinkoje be liekamosios srovės įtaiso (RCD). Prieš bet kokį reguliavimą ar priedo keitimą atjunkite kištuką.

Kaip perdirbti Ferm gręžtuvą pasibaigus jo tarnavimo laikui?

Neišmeskite įrankio su buitinėmis atliekomis. Pagal DEEE direktyvą (2012/19/ES), neveikiantys elektriniai įrankiai turi būti renkami atskirai ir perdirbti laikantis aplinkosaugos reikalavimų. Pristatykite jį į tam skirtą surinkimo punktą (atliekų aikštelė, specializuota parduotuvė). Pakuotės taip pat turi būti rūšiuojamos.

NAUDOJIMO INSTRUKCIJA PDM1049P_K Ferm

Aciu, kad jsigijote sJ „Ferm“ gaminj. Dabar turite puiku gaminj, kurj pateikia vieni svarbiausiu Europos tiekèju. Visi „Ferm“ tiekiami gaminai yra pagaminti pagal aukscaiusus veikimo ir saugos standartus. Be to, mes užtikriname puiki technine prieziura, pagrsta musu visapusiška garantija. Mes tikimès, kad sis jrankis puikiai tarnaus jums ilgus metus.

1. SAUGOS TAISYKLEs

ISPEJIMAS

Perskaitykite pateiktus jspejimus del saugos ir papildomas saugos taisykles bei nurodymus. Jei bus nesilaikomatoliau pateiktu jspejimu del saugos ir nurodymu, gali kilti elektrros smugio, gaisro ir (arba) sunkaus suzeidimo pavojus. Issaugokite saugostaisykles ir naudojimo instrukcija ateiicial.

Sioje naudiojimo instrukcijoe ir arba ant irenginio naudiojami simboliai:

Perskaitykite naudojimo instrukcija.

Pavojus susižeisti.

Elektros smugio pavojus

Nedelsdami ištraukite elektrós kistuká is elektrós tinklo, jeigu maitinimo kabelis buty pazeistas ir atlikdami valymo bei techninés priežiūros darbus.

Dévékite apsauginius akinius. Naudokite klaudos apsaugos priemones.

Dévékite apsaugine kauke.

Dvigubaizoliacija

Neismeskite sio prietaiso j netinkamus konteinerius.

Sis gaminys atitinka galiojancius Europos direktyvy standartus.

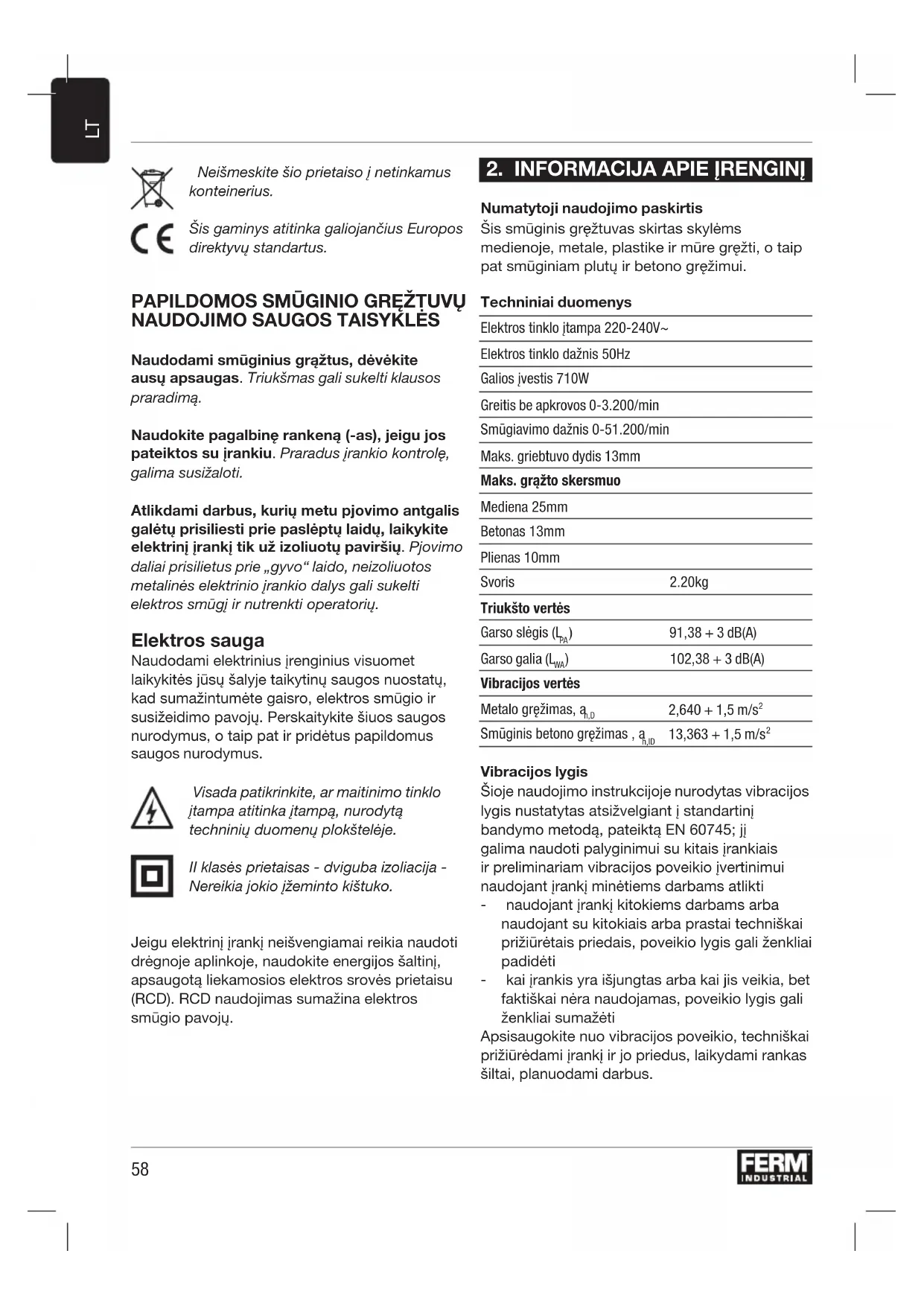

PAPILDOMOS SMUGINIO GREZTUVU NAUDOJIMO SAUGOS TAISYKLES

Naudodami smuginius graztus, devekite ausu apsaugas. Triuksmas gali sukelti klausos praradima.

Naudokite pagalbinē rankenā (-as), jeigujos pateiktos su irankiu. Praradius jrankio kontrole, galima susizaloti.

Atlikdami darbus, kuriq metu pjovimo antgalis galetu prisiliesti prie pasleptu laidu, laikykite elektrini jranki tik už izoliuotu pavirsiu. Pjovimo dalai prisilietus prie „gyvo“ laido, neizoliuos metalines elektrinio jrankio dalys gali sukelti elektros smugj ir nutrenkti operatoriu.

Elektros sauga

Naudodami elektrinius jrenginius visuomet laikykites jusu salyje taikytinu saugos nuostatu, kad sumazintumete gaisro, elektros smugio ir susizeidimo pavoju. Perskaitykite siuos saugos nurodymus, o taip pat ir pridetus papildomus saugos nurodymus.

Visada patikrinkite, ar maitinimo tinklo jtampa atitinka jtampa, nurodyta techniniu duomeny ploksteleje.

Il klases prietaisas - dviguba izoliacija - Nereikia jokio jzeminto kistuko.

Jeigu elektrini jranki neisvengiamai reikia naudoti dregnoje aplinkoje, naudokite energijos saltinj, apsaugota liekamosios elektros srovës prietaisu (RCD). RCD naudojimassumažina elektros smugio pavoju.

2. INFORMACIJA API [IRENGINI]

Numatytoji naudojimo paskirtis

Sis smuginis greztuvas skirtas skylems medienoje, metale, plastike ir mure grezti, o taippat smuginiam platu ir betono grezimui.

Techninai duomenys

Elektros tinklo jtampa 220-240V~
Elektros tinklo dažnis 50Hz
Galias jvestis 710W
Greitis be apkrovos 0-3.200/min
Smūgiavimo dažnis 0-51.200/min
Maks. griebtuvo dydis 13mm
Maks. gražto skersmuo
Mediena 25mm
Betonas 13mm
Plienas 10mm
Svoris	2.20kg
Triukšto vertës
Garso slëgis (L_A)	91,38 + 3 dB(A)
Garso galia (L_WA)	102,38 + 3 dB(A)
Vibracijos vertës
Metalo grežimas, a_HD	2,640 + 1,5 m/s²
Smūginis betono grežimas, a_HD	13,363 + 1,5 m/s²

Vibraciños lygis

Sioje naudojimo instrukcijoe nurodytas vibracijos lygis nustatyas atsižvelgiant i standartinj bandymo metoda, pateiktä EN 60745; jj galima naudoti palyginimui su kitais jrankiais ir preliminariam vibracijos poveikio jvertinimui naudojant jranki minetiems darbams atlikti

• naudojant jrankj kitokiems darbams arba naudojant su kitokiais arba prastai technijskai prižūrétais priedais, poveikio lygis gali Ženkliai padideti
• kai jrankis yra ijsjungtas arba kai jis veikia, bet faktiskai nera naudiojas, poveikio lygis gali zenkliai sumazeti

Apsisaugokite nuo vibracijos poveikio, techniškai prižiūredami jrankj ir jo priedus, laikydami rankas siltai, planuodami darbus.

Aprasas

Šiame tekste esantys skaičiai atitinka 2 psl.
esancius brežinius.

A pav.

1. Kumstelinis griebtuvas
2. Funkcijos pasirinkimo jungiklis
3. Gylio stabdiklis
4. Fiksavimo mygtukas
5. ljungimo/ɪsjungimo jungiklis
6. Sukimosi krypties nustatymo jungiklis
7. Sonine rankena
8. Funkcijos pasirinkimas: Smuginis grežimas
9. Funkcijos pasirinkimas: Grežimas

B pav.

1. Galiné mova
2. Priekine mova

3. NAUDOJIMAS

Smuginj greztuvnaudojantis darbininkas
jrankj turi spausti labai nedidele jega.
jrankj speudziant per stipriai, gali perkaisti
variklis ir jrankis gali perdegti.

Sonine rankena

A pav.

Šonine rankena (8) galima sukti 360 kampu
aplink grežtuvo galvute, todél iranki gali patogiai ir
saugiai naudoti ir kairiarankiai, ir dešiniarankiai.

• Atlaisvinkite òonine rankena (8), sukdami ja pries laikrodzio rodykle.
• Pasukite šonine rankenj norimapadétj.
  Užveržkite rankená naujoje padětyje, sukdamji págal laikrodžio rodykle

Gražtu keitimas ir išemimas A-B pav.

Pries pakeisdami antgalj, pirmiausia iistraukite elektros kistukaj maitinimo lizdo.

Naudodami jranki, regulariai tikrinkite graztus. Atbukusius antgalius reikia pagalasti arba pakeisti nauvais.

• Atverkite kumstelinj griebtuva (1), viena ranka sukdami priekiné mova (12) pagal laikrodžio rodykle, o kita tuo pat metu laikydami galine

mova (11) arba sukdami ja pries laikrodzio rodykle; jiskite antgali griebtuvo anga.

• Užveržkite antgalj, sukdami priekiné mova (12) pries laikrodžio rodykle, galine mova (11) tuo pat metu sukdami pagal laikrodžio rodykle.

Gylio stabdiklio nustatymas

A pav.

• Atlaisvinkite sonine rankena (8), sukdami ja pries laikrodzio rodykle.
• Prakiškite gylio stabdiklj (3) pro šoninës rankenosŽiedo anga.
• Slinkite liniuoté, kol nustatysite norimag yglj.
  Tvirtai užveržkite varžta, sukdami ji pagal laikrodžio rodykle

Ijungimo/Isjungimo jungiklis

A pav.

• ljunkite jranki, paspausdami jjungimo/ isjungimo jungiklj (5). Atleidus jjungimo/ isjungimo jungiklj (5), jrankis issijungs.
• Sukimosi greitj galima reguluioti smarkiau arba mažiau spaudžiant jjungimo/ɪsjungimo jungiklj (5): spaudžiant smarkiau, greitis didès, o spaudžiant mažiau - mažes.

Fiksavimo mygtukas

A pav.

• ljungimo/ɪsjungimo jungiklj (5) galite užfiksuoit: paspauskite ljungimo/ɪsjungimo jungiklj (5), tada paspauskite fiksavimo mygtuka (4).
• Jeigu jungiklj norite atlaisvinti, dar kartaspustelëkite jungimo/ijsungimo jungiklj (5).

Maksimalaus sukimosi greicio nustatymas

A pav.

• Junkite irankj, paspausdami jjungimo/ isjungimo jungiklj (5).
  Uzfikuokite jungimo/ijungimo jungikli (5), paspaasdami fiksavimo mygtuka (4).

Sukimo krypties keitimas

A pav.

Nekeiskite sukimosi krypties jrankui veikiant.

• Sukimo kryptis pries laikrodzio rodykle: perjunkite sukimo kairen/desinen jungikli (7) i padeti "
• Sukimo kryptis pagal laikrodžio rodykle: perjunkite sukimo kairén/dešinen jungiklj (7) i padeti "".

Funkcijos pasirinkimo jungiklis

A pav.

Noredami nesugadinti jrankio, funkcijos pasirinkimo jungiklj (2) naudokite tik tada, kai jrankis neveikia.

• Jeigu norite grezti, nustatykite fungcijos pasirinkimo jungiklj (2) ties (10).
• Jeigu norite naudoti smūginio grežimo režima, nustatykite funkcijos pasirinkimo jungiklj (2) ties (9).

Patarimai naudotojui

Visada naudokite jrankj su tvirtai priverzta sonine rankena - bus ne tik patogiau dirbti, bet ir tiksliau atliksite darba.

Demesio: graztai ir kaltai gali labai smarkiai jkaisti.

Grežimas ir smūginis grežimas

• Greždami dideles skies, pavyzdžiui labai kieta betona, pradžioje naudokite mazesni antgali kontroliniai skylei išgrežti, o paskui naudokite reikiamo dydzio gražta.
• Tvirtai laikykite jrankj abiem rankomis. Atkreipkite demesi, kad graztas gali uzstrigi ir jrankis gali staiga pasisukti (ypac greziant gilies skies).
• Stipriai nespauskite jrankio - leiskite jam pačiam atlikti darba.

4. TECHNINE PrieziURA

Pries atlikdami valymo ir technines prieziuros darbus, visada isjunkite jj ir istraukite maitinimo laido kišukaj is elektrós lizdo.

Regulariai valy kite prietaiso korpus sausa sluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi buti svarios: nedulketos ir nepurvinos. Isisenejusi purva nuvalkyite minksta sluoste, suvilgyta muiluotame vandenyje. Nenaudokite joki tirpikliu, pavyzdziui, benzino, alkoholio, amoniako ir panaiai, nes tokios chemines medziagos gali sugadinti sintetines irankio sudedamasias dors.

GARANTIJA

Garantines salygas galite rasti atskirai pridetejo garantijos kortelèje.

APLINKOSAUGA

Sugedusius ir (arba) ismestus elektrinius arba elektroninius aparatus reikia pristatyj atitinkamus perdirbimo punktus.

Taikoma tik EB šalims

Neišmeskite elektriniu jrankiu kartu su jprastomis buitinémis atliekomis. Atsižvelgiant J ES Direktyva 2012/19/EU del elektriniu ir elektroniniu jrenginiu beiJos igyvendinimapagal nacionalinius teases aktus, visie elektriniai jrankiai privalo buti surenkami atskirai nuo buitiniu atlieku bei perdirbami tokiu budu, kad nebutu daroma zala aplinkai. Gaminys ir naudojimo instrukcija gali buti keiciami. Techniniai duomenys gali buti keiciami ne isankstinio jspejimo.
