GEBRUIKSAANWIJZING PDM1049P_K Ferm

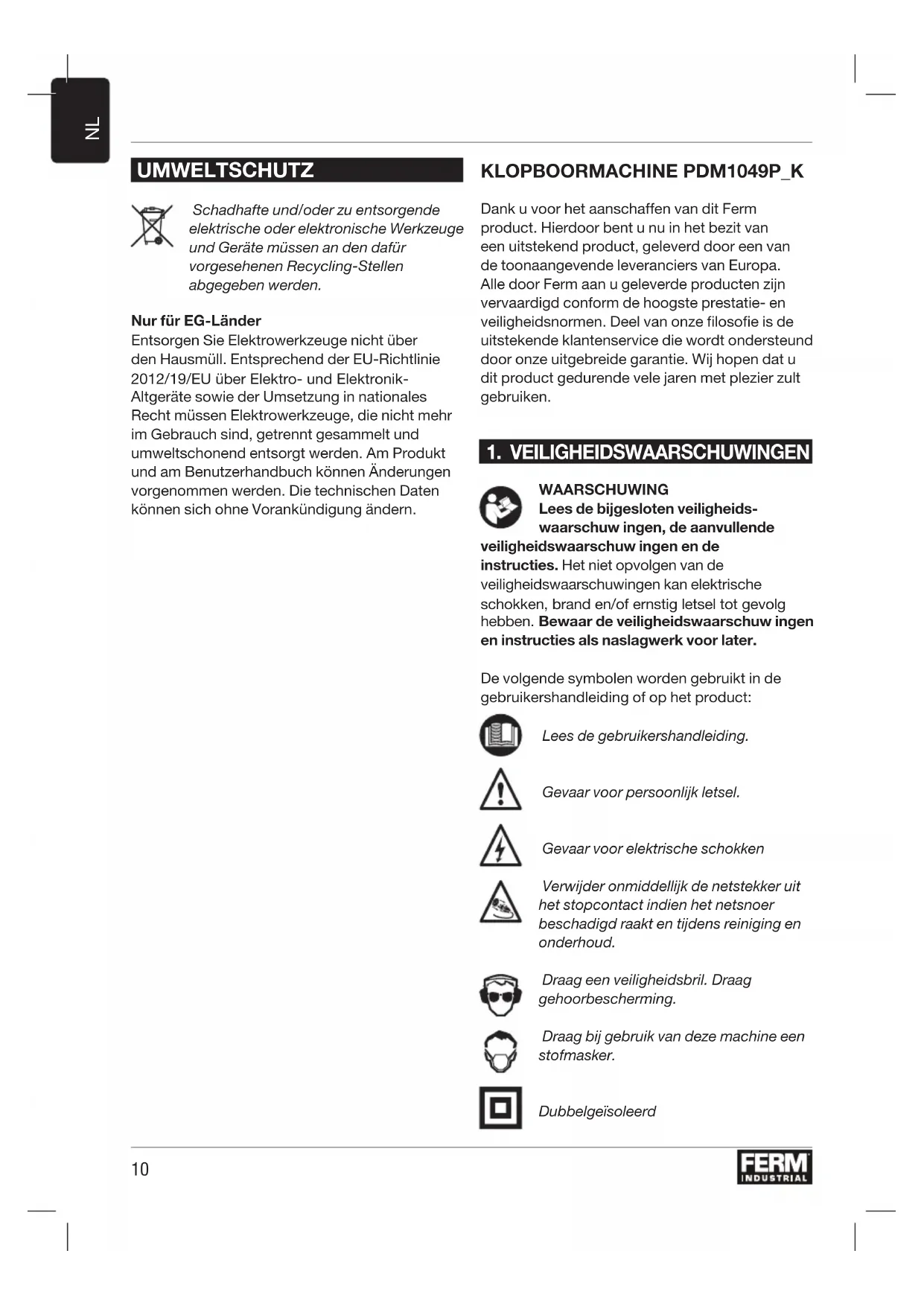

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van onsze filosofie is de uitstekende klantenservice die worden ondersteund door onsze uitgebvreerde garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken.

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende

veiligheidswaarschuwingen en de instructies. Het Niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebrukt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor persoonlijk letsel.

Gevaar voor elektrische schokken

Verwijder onmiddelijk de netstekker uithet stopcontact indien het netsnoer Beschadigd raakt enijdens reiniging en onderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag bij gebruik van deze machine een stofmasker.

Dubbelgeisoleerd

Werp het product Niet weg in ongeschekte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheids-normen in de Europese richtlijnen.

SPECIALE VEILIGHEIDSWAAR-SCHUWINGENVOOR KLOPBOORMACHINES

Draag gehoorbescherming bij gebruik klopboorfunctie. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden.

Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken.

Houd de powertool vast aan de geisoleerde handgrepen, waar het snijhulpstuk in contact kan komen met Niet zichtbare bedrading of met het netsnoer van de machine. Wanner het snijhulpstuk een onder spanning staande kabel raakt,+kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Neem bij het gebruik van elektrische machines algijd deplaatselijk geldende veriligeidsvoorschriften in acheit in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veriligeidsvoorschriften in het apart bijgevoegde veriligeidskatern door.

Controllerer altijd of de spanning van de voedingstoevoer overeenkomt met de spanning op het typeplaatje.

Klasse II apparatus - Dubbel geisoleerd - Een geaarde stekker is Nietoodzakelijk.

Gebruik een aardlekbveiliging (RCD) als nicht te voorkomen is dat een powertool要去 worden gebruikt in een vochtige omgeving. Gebruik van een aardlekbveiliging (RCD) verkleint het risico op elektrische schokken.

Uw klopboormachine is ontworpen voor het boren van gaten in hout, metaal en kunststof en voor klopboren in baksteen en beton.

Technische specificaties

Netspanning 220-240 V~
Netfrequentie 50 Hz
Ingangsvermögen 710 W
Onbelast toerental 0-3.200 /min
Aantal slagen 0 - 51.200 /min
Max. grotte boorkop 13 mm
Max. diameter boortje
Hout 25 mm
Beton 13 mm
Staal 10 mm
Gewicht 2.20 kg
Geluidswaarden
Geluidsdruk (LPA) 91,38 + 3 dB(A)
Geluidsvermögen (LWA)	102,38 + 3 dB(A)
Trillingswaarden
Boren in metaal, ah,d	2,640 + 1,5 m/s2
Boren met klopboorfunctie in beton, ah,ID	13,363 + 1,5 m/s2

Trillingsniveau

Het trillingssemissieniveau dat in deze gebruiksaanwijzing worden vermeld, is gemeten conform een gestandaardiseerde test in EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• gebruik van de tool voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau in aanzienlijke mate doein toenemen
• wanner de machine is uitgeschakeld of
  wanner deze loopt maar geen werk verricht,
  kan dit het blootstellingsniveau aanzienlijk
  reduceren

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

Beschrijving

De nummers in de nu volgende tekst verwijzen\ aar de afbeeldingen op pagina 2.

Afb. A

1. Boorkop
2. Functiekeuzeschakelaar
3. Diepteaanslag
4. Vergrendelingsknop
5. Aan/uit-schakelaar
6. Draairichtingschakelaar links/rechts
   8.Zijgreep
7. Functiekeuze: Klopboren
8. Functiekeuze: Boren

Afb.B

1. Achterste huls
2. Voorste huls

3. BEDIENING

Klopboren vereist weinig druk van de gebruiker. Overdadige druk kan er toe leiden dat de motor onnodig overbelast worden en boren verbranden.

Zijgreep

Afb. A

De zijgreep (8) kan 360^ rond de boorkop worden gedraaid voor een veilige en comfortabele bediening door zowel links- alsrechtshandige gebruikers.

Maak de zijgreep (8) los door deze linksom te draaien.
- Draai de zijgreep in de gewenste stand.
- Draai de zichgreep waar vast doordezerechtsom te draaien

Verwisselen en verwijderen van boren

Afb. A-B

Verwijder, voordat u boren verwisselt, devoedingsstekker uit het stopcontact.

Inspecteer de bits regelmatigijdens het gebruik. Botte bits moeten opnieuw worden geslepen of verrangen.

• Open de boorkop (1) door de voorste huls (12) rechtsom te draaien en ondtussen dechterste ring (11) vast te houden of linksom te draaien en het boortje in de boorkopopening teplaatsen.
• Draai het boortje vast door de voorste huls (12) linksom te draaien en ontertussen dechterste huls (11) vast te houden of rechtsom te draaien.

De diepteaanslag instellen

Afb. A

Maak de zijgreep (8) los door deze linksom te draaien.
- Plaats de diepteaanslag (3) door het gat in de klem van de zijgreep.
Stel de aanslag in op de gewenste boordiepte.
- Draai de schroef stevig vast doordezerechtsom te draaien

De aan/uit-schakelaar

Afb.A

• Schakel de machine in door op de aan/uitschakelaar (5) te drukken. Wanner u de aan/uit-schakelaar (5) loslaat, worden de machineuitgeschakeld.
• U kunt de draaisnelheid instellen door de aan/uit-schakelaar (5) harder in te drukken om de draaisnelheid te verhogen of minder in te drukken om de snugelid te verlagen.

Vergrendelingsknop

Afb.A

• U=kunt de aan/uit-schakelaar (5) vergrendelen door de aan/uit-schakelaar (5) en vervolgens de vergrendelingsknop (4) in te drukken.
• Druk opniew op de aan/uit-schakelaar (5) om de schakelaar te ontgrendelen.

Instellen van de maximum draaisnelheid Afb. A

Schakel de machine in door op de aan/uitschakelaar (5) te drukken.
- Vergrendel de aan/uit-schakelaar (5) door de vergrendelingsknop (4) in te drukken.

De draairichting veranderen Afb.A

Verander de draairichting Nietijdens gebruik.

• Voor draairichting linksom: schuif de draairichtingsschakelaar links / rechts (7) maar
• Voor draairichting rechtsom: schuif de draairichtingschakelaar links / rechts (7) maar “”

Functiekeuzeschakelaar Afb.A

Stel de functiekeuzeschakelaar (2) pas in als de machine stilstaat, anders beschadigt u de machine

Zet de functiekeuzeschakelaar (2) op (10) voor boren.
Zet de functiekeuzeschakelaar (2) op (9) voor boren met klopbooorfunctie.

Tips voor de gebruiker

Gebruik de machine alleen met een zijgreep die goed bevestigd is - u werkt daardoor nicht alleen meteer gemak maar ook meteer precisie.

Boren met en zonder klopboorfunctie

• Gebruik bij große gaten in bijvoorbeeld zeer hard beton eerst eenkleiner boortje om voor te boren, verwolgens boort u op de gewenste grootte.
• Houd de machine stevig vast met twee handen. Let op: het boortje kan vastlopen, waardoor de boormachine plotseling kan gaandraaien (vooral bij het boren van diepe gaten).
• Oefen nicht te veel druk uit op de machine; LAST DE MACHINE het werk doeon.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machineuit en verwijder de netstekkeruit hetstopcontact.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeurijdere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil+zijn.Gebruik bij hardnekig vuil een zachte doek bevochtig met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc.Dergelijkste toffen beschadigen de kunststof onderdelen.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoor verantwoordelijk instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap geschaden worden verzameld en op een milieuvriendelijk wijze worden verwerkt. Het product en de gebruikershandleiding zichon onderhevig aan wijzigingen. Specificaties hunnen zonder opgaaf van redenen worden gewijzigd.
