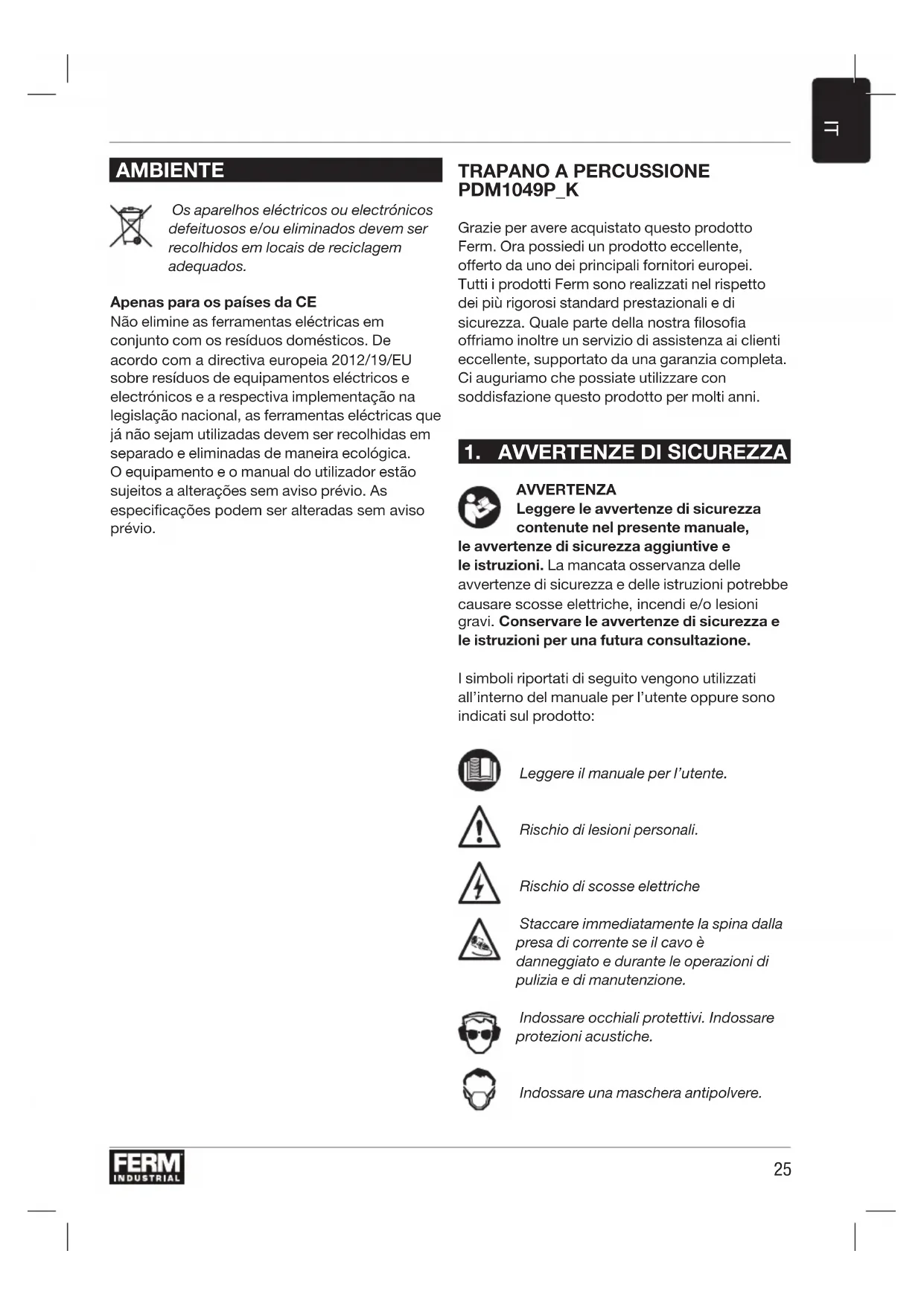

MANUALE UTENTE PDM1049P_K Ferm

Grazie per averere acquistato quello prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della nostra filosofia offriamo inoltre un servizio di assistenza ai clienti effelrente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzato con soddisfazione quello prodotto per molti anni.

1. AVVERTENZE DI SICUREZZA

AVVERTENZA

Leggere le avventenze di sicurezza containute nel presente manuale,

le avventenze di sicurezza aggintive e le istruzioni. La mancata osservanza delle avventenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesions gravi. Conservare le avventenze di sicurezza e le istruzioni per una futura consulazione.

I simboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:

Leggere il manuale per l'utente.

Rischio di lesions personali.

Rischio di scosse elettriche

Staccare immediatamente la spina alla presa di corrente se il cavo è danneggiato e durante le operazioni di pulizia e di manutenzione.

Indossare occhiali protettivi. Indossare protezioni acustiche.

Indossare una maschera antipolvere.

Doppioisolamento

Non smaltire il prodotto in contentori non idonei.

Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle dirrettive europee.

Avvertenze di sicurezza aggintive per i trapani a percussione

Quando si eseguono perforazioni a percussione indossare protezioni acustiche. L'esposizione al rumore cui provocare la perdita dell'udito.

Utilizzare l'impugnatura/le impugnature ausiliaria/e se fornita/e in dotazione con l'utensile. La perdita di controllo cui causare lesioni personali.

Quando si eseguono operazioni in cui l'eletttroutensile può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione, tenerlo escludivamente delle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettricaanche alle parti metalliche esposte dell'eletttroutensile con il pericolo di provocare la folgorazione dell'operatore.

Sicurezza elettrica

Quando si utilizzato appearecchi elettrici, osservare sempre le norme di sicurezza vigenti nel proprio paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le istruzioni di sicurezza riportate di seguito或者其他 allegate al presente manuale.

Verificare sempre che la tensione della rete di alimentazione corrisponda al valore riportato sulla targhetta dei valori nominali dell'elettroutensile.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Se non è possibile evitare l'uso di un elettrotensile in ambiente umido, usare una rete di alimentazione protetta da un interrottore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

2. INFORMAZIONI RELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo trapano a percussione è destinato all'ésecuzione di fori nel legno, nel metallo e nella plastica e alla tassellatura (con la funzione di martello) in mattoni e calcestruzzo.

Dati tecnici

Tensione di rete 220-240V~
Frequenza di rete 50Hz
Potenza assorbita 710W
Velocità a vuoto 0-3.200giri/min
Frequenza di percussione 0-51.200colpi/min
Dimensione max. mandrino 13mm
Diametro punte trapano max.
Legno 25mm
Calcestruzzo 13mm
Acciaio 10mm
Peso	2.20kg
Valori di rumorosità
Pressione sonora (LPA)	91,38 + 3 dB (A)
Potenza sonora (LWA)	102,38 + 3 dB (A)
Vibrazioni
Perforazione di metalli, ah,d	2,640 + 1,5 m/s2
Perforazione a percussione di calcestruzzo, ah,d	13,363 + 1.5 m/s2

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicate nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto alla normativa EN 60745; più essere utilizzato per confrontare vari apparetti fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizes l'utensile per le applicazioni menzionate.

• L'uso dell'utensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe augmentare notevolmente il livello di esposizione a vibrazioni.
• I momenti in cui l'utensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.

Proteggersi contro gli effetti delle vibrazioni sottoponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzato opportunamente i torni di lavoro.

Descrizione

I numero che compaiano nel testo si riferisconoagli schemi riportati alle pagine 2.

Fig. A

1. Mandrino
2. Selettore di funzione
3. Fermo di profondità
4. Pulsante di blocco
5. Interruftore On/Off
6. Selettore di rotazione sinistra/destra
7. Impugnatura laterale
8. Funzione: tassellatura (con martello)
9. Funzione: perforazione

Fig.B

1. Collare posteriore
2. Collare anterio

3. UTILIZZO

I trapani a percussione richiedono una pressione minima da parte dell'opereatore. Una pressione eccessiva esercitata sull'elettroutensile potrebde dare origine a un inutile surriscaldamento del motore, facendo bruciare l'utensile

Impugnatura laterale

Fig. A

L'impugnatura laterale (8) cui essere ruotata di 360^ intorno alla testa del trapano, per permettere di utilizzato in modo confortevole e sicuro sa per gli utenti destrosi che per i mancini.

• Allentare l'impugnatura laterale (8) ruotandola in senso antiorario.
• Ruotare l'impugnatura laterale nella posizione desiderata.
• Stringere nuovamente l'impugnatura laterale nella nuova posizione ruotandola in senso orario.

Cambio e rimozione delle punte di perforazione

Figure A e B

Prima diambiare le punte rimuovere la spina alla presa di corrente a muro.

Ispezionare regolarmente le punte durante l'uso. Le punte smussate dovrebbero essere affiliate o sostuite.

• Aprire il mandrino (1) ruotando il collare anteriore (12) in senso orario e tenerendo fermo contemporaneamente il collare posteriore (11) oppure ruotandolo in senso antiorario e insertire la punta nell'apertura del mandrino.
• Stringere la punta ruotando il collare anteriore (12) in senso antiorario e tenendo fermo contemporaneamente il collare posteriore (11) oppure ruotandolo in senso orario.

Regolazione del fermo di profundità

Fig. A

• Allentare l'impugnatura laterale (8) ruotandola in senso antiorario.
• Inserire il fermo di profondità (3) atraverso il foro sull'anello dell'impugnatura laterale.
• Fare scorrere il righello fino alla profundità desiderata.
• Stringere di nuovo saldamente la vite ruotandola in senso orario.

Interruttore On/Off

Fig. A

• Accendere l'eletttroutensile premendo l'interruttore On/Off (5). Rilasciando l'interruttore On/Off (5) l'eletttroutensile si spegne.
• Premendo l'interruttore On/Off (5) è possibile regolare la velocità di rotazione: esercitando una pressione maggiore sul pulsante la velocità di rotazione+aumenta,mente riducendo a la pressione la velocità di rotazione si abbassa.

Pulsante di blocco

Fig. A

• É possibile bloccare l'interruttore On/Off (5) premendo l'interruttore On/Off (5) seguito dal pulsante di blocco (4).
  Per rimuovere il blocco premere di nuovo l'interruttore On/Off (5).

Regolazione della velocità di rotazione massima

Fig. A

• Accendere l'elettroutensile premendo l'interruttore On/Off (5).
• Bloccare l'interruttore On/Off (5) premendo il pulsante di blocco (4).

Regolazione della direzione di rotazione

Fig. A

Non cancellare la direzione di rotazione durante l'uso.

• Rotazione in senso antiorario: fare scorrere il selettore sinistra/destra (7) su "
• Rotazione in senso orario:fare scorrere il selettore sinistra/destra (7) su "

Selettore di funzione

Fig. A

Per evitare danni alla macchina, la regolazione del selettore di funzione (2) dovrà essere eseguita solamente quando l'elettroutensile non è in funzione.

• Posizione are il selettore di funzione (2) su (10) per la funzione di perforazione.
• Posizione il selettore di funzione (2) su (9) per la funzione di tassellatura (con martello).

Suggerimenti per l'utente

Usare sempre l'eletttroutensile con l'impugnatura laterale fissata in posizione:oltre a lavorare in modo più comfortevole miglioreraanche la precisione del lavoro.

Attenzione: punte di trapano e scalpelli possono divertare molto caldi.

Perforazione e tassellatura

• Per fori di grande dimensioni, ad esempio nel calcestruzzo molto duro, cominciare utilizzando una punta più piccola per eseguire il foro pilota, quando passare alla punta della dimensione nominale.
• Tenere fermo l'eletttroutensile saldamente con tutte due le mani. è necessario essere consapevoli del fatto che la punta più rimanere incastrata e l'eletttroutensile potrebbe improvisamente girarsi (soprattutto se si stanno esuguendo fori profondi).
  Non esercitare molta pressione sull'eletttroutensile. Lasciare che l'eletttroutensile svolga il lavoro.

4. MANUTENZIONE

Prima di eseguire qualsi operazione di pulizia e intervento di manutenzione specnere sempre l'elettROUTensile e staccare la spina alla presa di corrente.

Pulire regolarmente il corso dell'elettroutensile con un panno morbido, preferibilmente dopo agli uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di quello tipo danneggiano i componenti sinteti.

GARANZIA

Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli

opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EU sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico. Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati technici possono essere modificati alla ulteriori notifica.
