Produkttype	Slagboremaskine
Mærke	Ferm
Model	PDM1049P_K
Strømforsyning	220-240 V~, 50 Hz
Optagen effekt	710 W
Tomgangshastighed	0 – 3 200 min⁻¹
Slagfrekvens	0 – 51 200 min⁻¹
Spændepatronkapacitet (maks.)	13 mm
Maks. borediameter – Træ	25 mm
Maks. borediameter – Beton	13 mm
Maks. borediameter – Stål	10 mm
Vægt	2,20 kg
Lydtryksniveau	91,38 dB(A) (usikkerhed 3 dB)
Lydeffektniveau	102,38 dB(A) (usikkerhed 3 dB)
Vibration – Metalbor	2,640 m/s² (usikkerhed 1,5 m/s²)
Vibration – Slagboring i beton	13,363 m/s² (usikkerhed 1,5 m/s²)
Funktioner	Boring og slag
Sidehåndtag	Ja, justerbar
Dybdestop	Ja, indstillelig
Vendbar rotation	Ja
Dobbelt isolation (klasse II)	Ja
Vedligeholdelse og rengøring	Rengør med en blød, let fugtig klud; brug ikke aggressive midler
Garanti	I henhold til medfølgende certifikat
Genbrug	Må ikke smides ud med husholdningsaffald; aflever på genbrugsplads

Ofte stillede spørgsmål - PDM1049P_K Ferm

Hvordan skifter jeg et bor i Ferm PDM1049P_K slagboremaskinen?

For at skifte et bor skal du først trække stikket ud af stikkontakten. Åbn spændepatronen ved at dreje den forreste manchet mod uret, mens du holder den bageste manchet, eller ved at dreje den forreste manchet med uret afhængigt af model. Indsæt boret i åbningen på spændepatronen, og stram derefter ved at dreje den forreste manchet med uret (eller mod uret afhængigt af model), mens du holder den bageste manchet. Kontroller, at boret er centreret og spændt godt fast.

Hvordan justerer jeg dybdestoppet?

Løsn sidehåndtaget ved at dreje det mod uret. Indsæt dybdestoppet i hullet på sidehåndtaget. Skub linealen til den ønskede dybde, og spænd derefter sidehåndtaget ved at dreje det med uret for at fastgøre stopperen.

Hvordan bruger jeg slagfunktionen?

For at bruge slagfunktionen skal du sikre dig, at maskinen er slukket. Indstil funktionsvælgeren på positionen slagboremaskine (hammer-symbol). Denne funktion er egnet til boring i mursten og beton. Til standard boring (træ, metal, plast) skal du indstille kontakten på positionen bor (bor-symbol).

Hvordan vender jeg rotationsretningen?

Skift aldrig rotationsretningen, mens værktøjet kører. For at vende retningen skal du bruge venstre/højre-kontakten placeret over afbryderen. Skub den til venstre for rotation mod uret (skruning ud) eller til højre for rotation med uret (skruning i).

Hvordan låser jeg tænd/sluk-kontakten?

For kontinuerlig drift skal du trykke på tænd/sluk-knappen og derefter trykke på låseknappen på siden af håndtaget. For at låse op skal du trykke kort på tænd/sluk-knappen igen. Advarsel: Lås aldrig kontakten, hvis der er risiko for, at boret sætter sig fast.

Hvilke bor skal jeg bruge med Ferm PDM1049P_K?

Brug bor med cylindrisk skaft med en diameter på op til 13 mm. Til træ: træbor op til 25 mm; til beton: slagbor op til 13 mm; til stål: HSS-bor op til 10 mm. Kontroller altid, at borene er egnet til materialet og i god stand (skarpe).

Hvordan rengør og vedligeholder jeg boremaskinen?

Før rengøring skal du trække stikket ud. Rengør maskinens krop med en blød, let fugtig klud (sæbevand). Brug ikke aggressive midler som benzin, alkohol eller ammoniak. Kontroller regelmæssigt, at ventilationsåbningerne ikke er tilstoppede med støv. Sløve bor skal slibes eller udskiftes.

Hvad gør jeg, hvis boremaskinen overopheder, eller boret sætter sig fast?

Ved overophedning skal du reducere trykket på værktøjet: slagboremaskinen kræver minimalt tryk. Hvis boret sætter sig fast, skal du straks slippe kontakten og trække stikket ud. Brug en nøgle til at løsne boret fra spændepatronen. Til dybe huller i beton skal du lave et forbor med et lille bor og derefter udvide.

Hvad er de vigtigste sikkerhedsforskrifter?

Bær altid sikkerhedsbriller, høreværn og støvmaske. Brug sidehåndtaget for bedre kontrol. Hold værktøjet ved de isolerede overflader, hvis du borer nær elektriske kabler. Arbejd ikke i fugtige omgivelser uden et fejlstrømsrelæ (RCD). Træk stikket ud før justeringer eller udskiftning af tilbehør.

Hvordan genbruger jeg Ferm boremaskinen ved endt levetid?

Smid ikke værktøjet ud med husholdningsaffaldet. I henhold til WEEE-direktivet (2012/19/EU) skal elektrisk værktøj, der er udtjent, indsamles separat og genbruges miljøvenligt. Aflever det på et indsamlingssted (genbrugsplads, specialforretning). Emballagen skal også sorteres.

BRUGSANVISNING PDM1049P_K Ferm

Klasse II maskin - Dobbel isolering - Du trenger ikke et jordet stopsel.

Hvis bruk av et elektroverktoy pa et faktig sted\ ikke kan unngas, bruk en strømtilforsel som\ beskyttes med jordfeilbryter (RCD). Bruk av en\ RCD reduserer risikoen for elektrisk stot.

2. MASKININFORMASJON

Tiltenktbruk

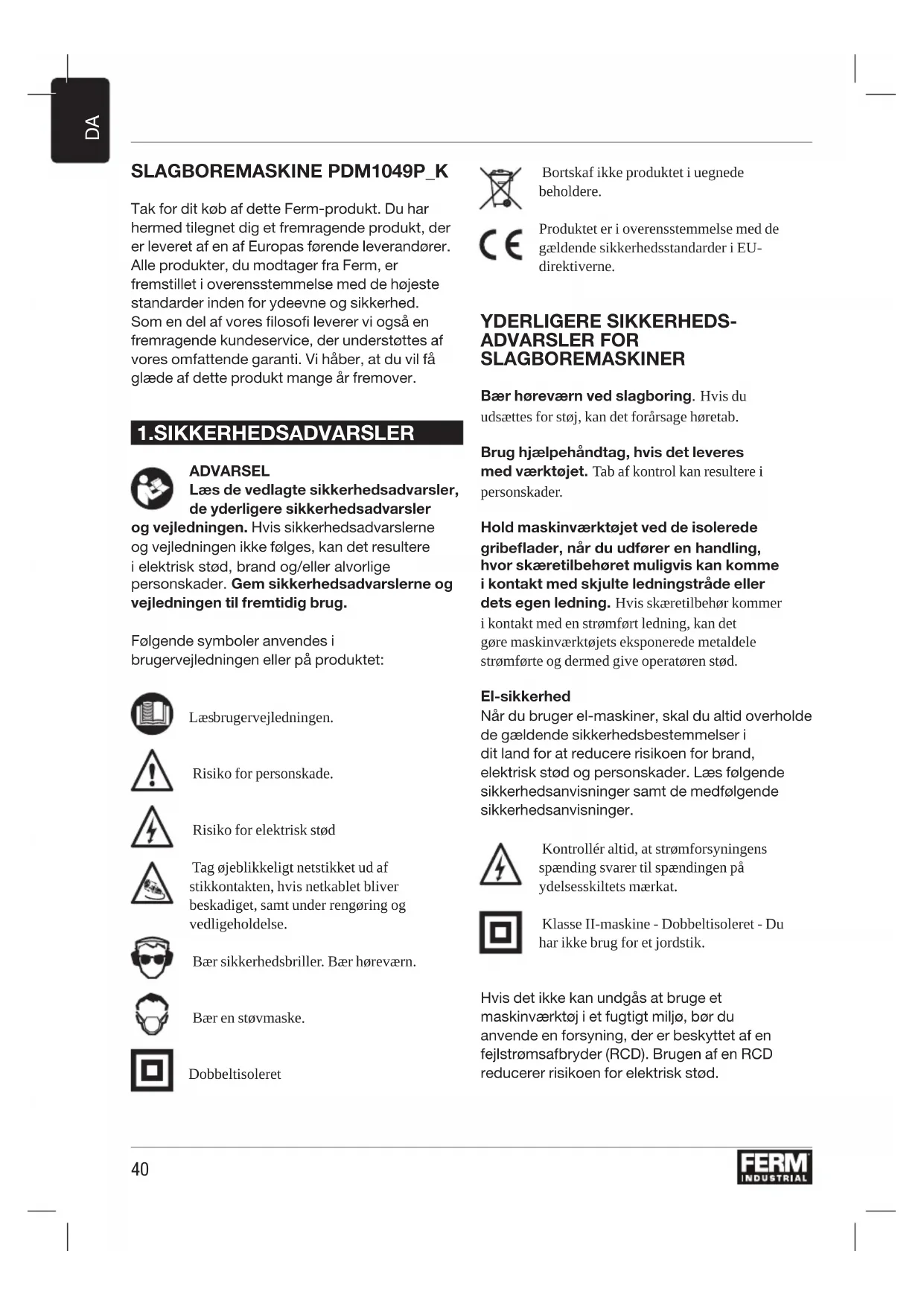

Tak for dit kob af dette Ferm-product. Du har hermed tilegnet dig et fremragende produit, der er leveret af en af Europas forende leverandorer. Alle produiter, du modtager fra Ferm, er fremstillet i overensstemmelse med de hojeste standarder inden for ydeevne og sikkerhed. Som en del af vores filosofi leverer vi ogsa en fremragende kundeservice, der understottes af vores omfattende garanti. Vi haber, at du vil fag glaede af dette produit mange ar fremover.

1.SIKKERHEDSADVARSLER

ADVARSEL

og vegledningen. Hvis sikkerhedsadverslerne og vegledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadverslerne og vegledningen til fremtidig brug.

Folgende symboler anvendesi brugervejledningen aller pa Produktet:

Laesbrugervejledningen.

Risiko for personskade.

Risiko for elektrisk stød

Tag ojeblikeligt netstikket ud af stikkontakten, hvis netkablet bliver beskadiget, somt under rengoring og vedligeholdelse.

Bae sikkerhedsbriller. Bae horevaern.

Bae en stovmaske.

Dobbeltisoleret

Bortskaf/DDi kei kdt i uegnede beholdere.

Produktet er i overensstemmelse med de galdende sikkerhedsstandar der EUdirektiverne.

YDERLIGERE SIKKERHEDS- ADVARSLER FOR SLAGBOREMASKINER

Bae horeværn ved slagboring. Hvis du udsættes for stoj, kan det forårsage horetab.

Brug hjelpehandtag, hvis det leveres med varktojet. Tab af kontrol kan resultere i persorskader.

Hold maskinveerktojet ved de isolerede gribeblator, nár du udforer en handling, hvor skaretilbehoret muligvis kan komme i kontakt med skjulte ledningsstrade aller dets egen ledning. Hvis skaretilbehörkommen

i kontakt med en strømført ledning, kan det gore maskinvearktojets eksponderede metaldele strømforte og dermed give operatoren stød.

El-sikkerhed

Nár du bruger el-maskiner, skal du altid overholde de gældende sikkerhedsbestemmelsei dit land for at reducere risikoen for brand, elektrisk stød og personskader. Læs følgende sikkerhedsanvisninger samt de medfolgende sikkerhedsanvisninger.

Kontroller altid, at strømforsyningens spænding svarer til spændingen pa ydelsesskiltets mærkat.

Klasse II-maskine - Dobbeltisoleret - Du har/DDke brug for et jordstik.

Hvis det ikke kan undgås at bruge et maskinvaerktoj i et fugttigt miljo, bør du anvende en Forsyning, der er beskyttet af en fejlstromsaftbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

2. MASKINOPLYSNINGER

Tilsigtet brug

Din slagboremaskine er udformet til at bore huller i træ, metal og plastik samt til hammerboring i mursten og beton.

Det udsendte vibrationsniveau, der er angivet i dette brugsvejledning, er blevet mål't i overensstemmelse med en standardiseret test i henhold til EN 60745. Den kan bruges til atSAMmenligne et værktøj med et andet og som en indledende vindering af eksponering for vibration, när værktøjet bruges til de nævnte anvendelse

• när værktøjet bruges til forskellige anvendelser, eller med forskelligt eller)darligt vedligeholdt tilbehør, kan eksponeringsniveauauet oges betydeligt
• de gange, hvor værktøjet er slukket, eller när det er taendt, men ikke bruges til opgaven på det pagældende tidspunkt, kan det reducere eksponderingsniveauautet betydeligt

Beskyt dig mod vibrationseffekterne ved at vedligeholde værktog dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre.

Beskrivelse

Tallene i teksten henviser til diagrammerne pÅ side 2.

Fig. A

1. Borepatron
2. Funktionsvaelger
3. Dybdestop
4. Laseknap
5. Taend/sluk-kontakt
6. Venstre/hojre rotationskontakt
7. Sidehandtag
8. Funktionsvalg: Hammerboring
9. Funktionsvalg: Boring

Fig.B

1. Baghætte
2. Forhætte

3. DRIFT

Slagboringer kræver, at operatoren kun trykker meget lidt. Hvis der trykkes for meget på værktøjet, kan det fjre til unødvendig overophedning af motoren samt svedning af det drevn værktøj.

Sidehandtag

Fig. A

Sidehandtaget (8) kan roteres 360^ omkring borehovedet, hvormed bade venstre- og hojrehandede brugere kan foretage en sikker og behagelig drift.

• Løsn sidehandtaget (8) ved at dreje det mod uret.
  Rotér sidehandtaget til den onskede position.
• Stram sidehandtaget ingen i den nye position ved at dreje det med uret

Udskifting og fjernelse af bor

Fig.A-B

Inden du udskifter bor, skal du først tage stikket ud af stikkontakten.

Efterse bor regelmæssigt under brug.
Stumpe bor bør gøres skarpe ingen erlerudskiftes.

Abn borepatronen (1) ved at dreje forhætten (12) med uret, mens du samtidigt holder i baghaetten (11) aller drejer den mod uret, og indsæt boret i borepatronens abning.
- Stram boret ved at dreje forhætten (12) mod uret, mens du samtidigt holder i baghætten (11) eller drejer den med uret.

Indstilling af dybdestop

Fig. A

• Løsn sidehandtaget (8) ved at dreje det mod uret.
• Indsæt dybdestoppet (3) gennem hullet i sidehändtagsringen.
• Skub linealen til den ønskede dybde.
• Stram skruen godt ved at dreje den med uret

Taend/sluk-kontakten

Fig. A

• Taend for maskinen ved at trykke pa tænd/ sluk-kontakten (5). När du slipper taend/sluk-kontakten (5), slukkes maskinen.
• Rotationshastigheden kan justeres ved at trykke tænd/sluk-kontakten (5) hardsere for at haverotationshastigheden eller frigive trykket for at saenke rotationshastigheden.

Laseknap

Fig. A

• Du kan lase tænd/sluk-kontakten (5) ved at trykke på tænd/sluk-kontakten (5) og derefter trykke på laseknappen (4).
• Frigiv kontaktlasen ved at trykke kortvarigt pa tænd/sluk-kontakten (5) igen.

Justering af den maksimale rotationshastighed Fig. A

• Taend for maskinen ved at trykke på tænd/ sluk-kontakten (5).
• Lås tænd/sluk-kontakten (5) ved at trykke pa Iaseknappen (4).

Sadan skiftes rotationsretningen

Fig. A

Shift anders rotationsretningen under brug.

Rotationsretning mod uret: flyt venstre/hjre rotationskontakt (7) til
Rotationsretning med uret: flyt venstre/hjre rotationskontakt (7) til "

Funktionsvaelger

Fig. A

Med henblick pa at undg abeskadigelse af maskinen ma justeringen af functionsvaelgeren (2) kun udfores, nar maskinen nikke korer

• Stil Funktionsvaelgeren (2) på (10) for boring.
• Stil Funktionsvaelgeren (2) på (9) for hammerboring.

Brugertips

Brug altid maskinen, mens sidehandtaget sidder godt fast - du vil ikke blot arbejde mere behageligt, men øgsåmere præcist.

Forsigtig: bor og mejsler kan blive meget varme.

• Ved større huller, f.eks. i meget hards beton, skal du starte med at bruge et mindfulness bor til at udfore pilotboringen forst og derefter bore til nominel størrelse.
• Hold maskinen fast med 2 hænder. Vær opmaerkoms pa, at boret kan sætte sig fast, og at maskinen dermed pludselig kan dreje (Især nær der bores dybe huller).
• AnvendCREASE megettrykpa maskinen.Lad maskinen gore arbejdet.

4. VEDLIGEHOLDELS

För rengöring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Rengør maskinbeklaedningerne regelmæssigt med en blød klud, helst after hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke oplosningsmidler, som f.eks. benzizin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiskekomponenter.

GARANTI

Garantibetingelserne findes pa det garantikort, der er vedlagt separat.

MILJ0

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres pa en passende genbrugsstation.

Kun for landei EU

Maskinværktøj pågressive bortskaffes sammen med husholdningsaffald. Ifolge EU-direktiv 2012/19/ EU om affald auf elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anwendes, aflevereseparat og bortskaffes på en miljøvenligmxde. Produktet og brugervledningen er genstand forændringer. Specifikationer kanændresumen yderligere varsel.
