Produkttype	Slagboremaskin
Merke	Ferm
Modell	PDM1049P_K
Strømforsyning	220-240 V~, 50 Hz
Opptatt effekt	710 W
Tomgangshastighet	0 – 3 200 min⁻¹
Slagfrekvens	0 – 51 200 min⁻¹
Chuckkapasitet (maks.)	13 mm
Maks. borediameter – Tre	25 mm
Maks. borediameter – Betong	13 mm
Maks. borediameter – Stål	10 mm
Vekt	2,20 kg
Lydtrykknivå	91,38 dB(A) (usikkerhet 3 dB)
Lydeffektnivå	102,38 dB(A) (usikkerhet 3 dB)
Vibrasjoner – Metallboring	2,640 m/s² (usikkerhet 1,5 m/s²)
Vibrasjoner – Slagboring betong	13,363 m/s² (usikkerhet 1,5 m/s²)
Funksjoner	Boring og slag
Sidehåndtak	Ja, justerbart
Dybdeanslag	Ja, justerbart
Rotasjonsretningsbryter	Ja
Dobbelt isolasjon (klasse II)	Ja
Vedlikehold og rengjøring	Rengjør med en myk, lett fuktig klut; ikke bruk aggressive produkter
Garanti	I henhold til medfølgende sertifikat
Resirkulering	Ikke kast med husholdningsavfall; lever på et innsamlingssted

Ofte stilte spørsmål - PDM1049P_K Ferm

Hvordan bytte bor på Ferm PDM1049P_K slagboremaskin?

For å bytte bor, koble først støpselet fra stikkontakten. Åpne chucken ved å dreie frontmuffen mot klokken mens du holder bakre muffe stille, eller ved å dreie frontmuffen med klokken avhengig av modell. Sett inn boret i chuckåpningen, og stram ved å dreie frontmuffen med klokken (eller mot klokken avhengig av modell) mens du holder den bakre muffen stille. Kontroller at boret er sentrert og stramt.

Hvordan justere dybdeanslaget?

Løsne sidehåndtaket ved å dreie det mot klokken. Sett inn dybdeanslaget i hullet på sidehåndtaket. Skyv målestokken til ønsket dybde, og stram sidehåndtaket ved å dreie det med klokken for å feste anslaget.

Hvordan bruke slagfunksjonen?

For å bruke slag, sørg for at maskinen er stoppet. Sett funksjonsvelgeren til slagboremaskin (hammer-symbol). Denne funksjonen passer for boring i murstein og betong. For standard boring (tre, metall, plast), sett bryteren til bor (bor-symbol).

Hvordan reversere rotasjonsretningen?

Endre aldri rotasjonsretningen mens verktøyet er i gang. For å reversere retningen, bruk venstre/høyre-bryteren plassert over av/på-bryteren. Skyv den til venstre for rotasjon mot klokken (skru ut) eller til høyre for rotasjon med klokken (skru inn).

Hvordan låse av/på-bryteren?

For kontinuerlig drift, trykk på av/på-bryteren, og trykk deretter låseknappen på siden av håndtaket. For å låse opp, trykk kort på av/på-bryteren igjen. Advarsel: lås aldri bryteren hvis det er fare for at boret kan sette seg fast.

Hvilke bor skal brukes med Ferm PDM1049P_K?

Bruk bor med sylindrisk skaft med diameter opp til 13 mm. For tre, trebor opp til 25 mm; for betong, slagbor opp til 13 mm; for stål, HSS-bor opp til 10 mm. Kontroller alltid at borer passer til materialet og er i god stand (skjerpet).

Hvordan rengjøre og vedlikeholde boremaskinen?

Før rengjøring, koble støpselet fra stikkontakten. Rengjør maskinhuset med en myk, lett fuktig klut (såpevann). Ikke bruk aggressive produkter som bensin, alkohol eller ammoniakk. Kontroller jevnlig at ventilasjonsåpningene ikke er tette av støv. Sløve bor må slipes eller erstattes.

Hva gjør jeg hvis boremaskinen overopphetes eller boret setter seg fast?

Ved overoppheting, reduser trykket på verktøyet: slagboremaskin krever minimalt trykk. Hvis boret setter seg fast, slipp umiddelbart bryteren og koble fra verktøyet. Bruk en nøkkel for å løsne boret fra chucken. For dype hull i betong, bor et forbor med et lite bor og utvid deretter.

Hva er de viktigste sikkerhetsinstruksjonene?

Bær alltid vernebriller, hørselsvern og støvmaske. Bruk sidehåndtaket for bedre kontroll. Hold verktøyet i isolerte gripeflater hvis du borer nær elektriske kabler. Ikke arbeid i fuktige omgivelser uten jordfeilbryter (RCD). Koble fra støpselet før justering eller bytte av tilbehør.

Hvordan resirkulere Ferm boremaskinen ved slutten av levetiden?

Ikke kast verktøyet med husholdningsavfall. I henhold til WEEE-direktivet (2012/19/EU) må elektriske verktøy som er utslitte samles inn separat og resirkuleres miljøvennlig. Lever det på et innsamlingssted (avfallsstasjon, spesialbutikk). Emballasjen skal også sorteres.

BRUKSANVISNING PDM1049P_K Ferm

Justering av maximal rotationshastighet

Fig. A

Takk for at du kjøpte dette Ferm-productet. Ved Å gjore det, har du nå et utmerket produit som leveres av en av Europas ledende leverandörer. Alleprodukter som leveres til deg av Ferm blir produsert etter de høyeste standardene for yteevne og sikkerhet. Som en del av filosofien vär gir vi ögså utmerket kundeservice som støttes av den utstrakte garantien vår. Vi hapér du nyter Å bruke dette produit i mange År fremover.

1.SIKKERHETSADVVARSLER

ADVARSEL

Les vedlagte sikkerhetsadvarsler, ytterligere sikkerhetsadvarsler

og instruksjonene. Unnlatelse fra Å folge sikkerhetsadvarslene og instruksjonene kanFore til elektrisk stot,brann og/eller alvorlig skade.Oppbevar sikkerhetsadvarslene og instruksjonene for fremtidig referanse.

De følgende symbolene brukes i brukerhandboken eller på produit:

Lesbrukerhandboken.

Fare for personskade.

Risiko for elektrisk stot

Fjern hovedpluggen fra strømnette umiddelbart his vvedkabelen blir skadd under rengjaring ell er vedlikehold.

Bruk sikkerhetsbriller. Bruk horselsvern.

Brukstovmaske.

Dobbeltisolert

Ilke kastproduktet i upassende beholdere.

Produktet er i overensstemmelse med gjeldende sikkerhetsstandar der europeiske direktivene.

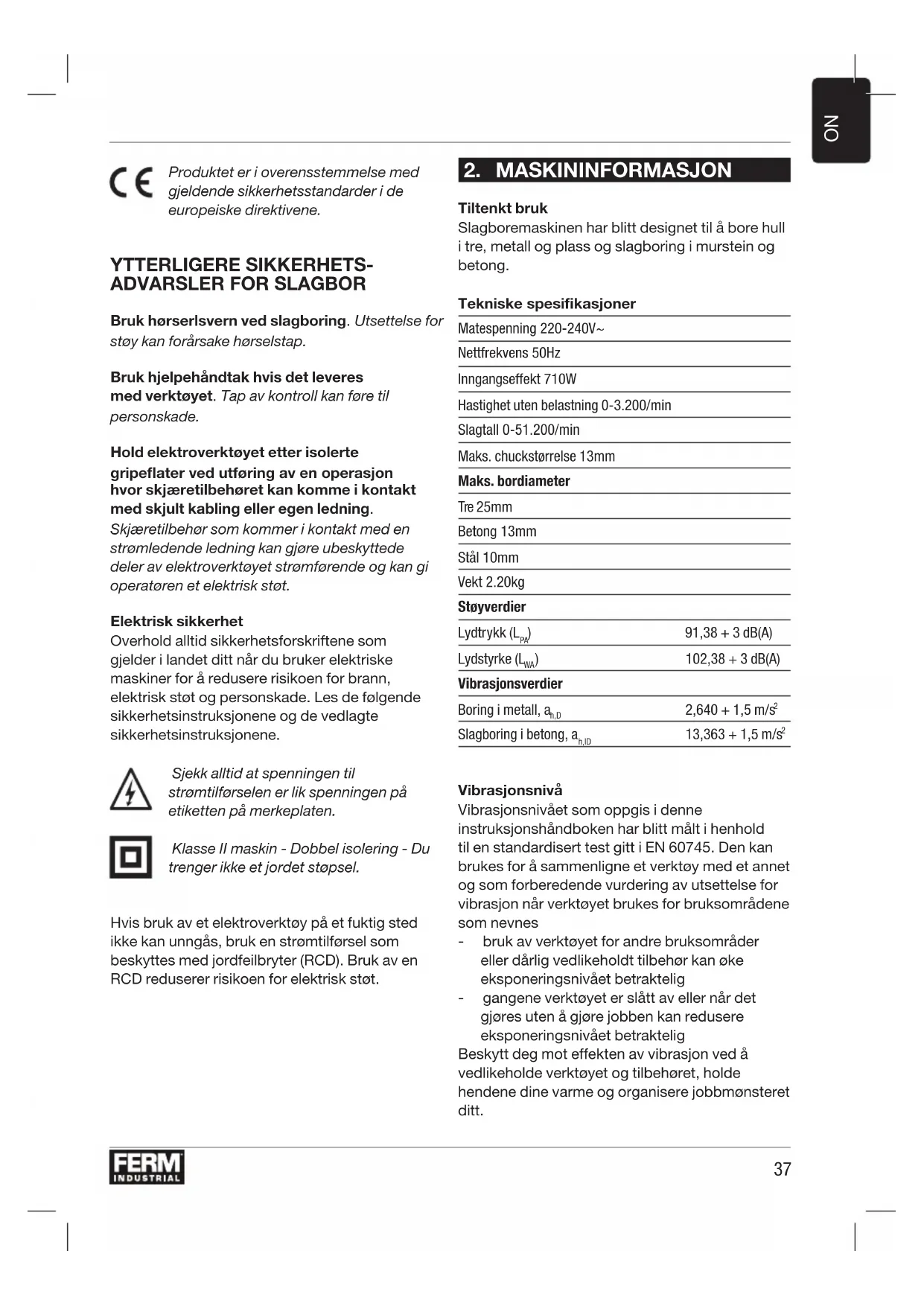

YTTERLIGERE SIKKERHETS- ADVARSLER FOR SLAGBOR

Bruk hørserlsvern ved slagboring. Utsettelse for stoy kan forarsake horselstap.

Bruk hjelpehandtak his det leveres med verktoyet. Tap av kontroll kan fore til personskade.

Hold elektroverktøyet etter isolerte gripeflater ved utføring av en operasjon hvor skjæretilbehoret kan komme i kontakt med skjult kabling eller egen ledning.

Skjærtilbehør somkommen i kontakt med en strømledende ledning kan gjare ubeskyttede deler av elektroverktøyet stromførende og kan gi operatoren et elektrisk stot.

Elektrisk sikkerhet

Overhold alltid sikkerhetsforskriftene som gjelder i landet ditt när du bruker elektriske maskiner for Å redusere risikoen for brann, elektrisk stot og personskade. Les de følgende sikkerhetsinstruksjonene og de vedlagte sikkerhetsinstruksjonene.

Sjekk alltid at spennen til strømtilforselen er lik spennenpen pa etiketten pa merkeplaten.

Slagboremaskinen har blitt designet til Å bore hull i tre, metall og plass og slagboring i murstein og belong.

Tekniske spesifikasjoner

Matespenning 220-240V~
Nettfrekvens 50Hz
Inngangseffekt 710W
Hastighet uten belastning 0-3.200/min
Slagtall 0-51.200/min
Maks. chuckstørrelse 13mm
Maks. bord diameter
Tre 25mm
Betong 13mm
Stål 10mm
Vekt 2.20kg
Støyverdier
Lydtrykk (LpA)	91,38 + 3 dB(A)
Lydstyrke (LwA)	102,38 + 3 dB(A)
Vibrasjonsverdier
Boring i metall, ah,d	2,640 + 1,5 m/s2
Slagboring i belong, ah,ID	13,363 + 1,5 m/s2

Vibrasjonsniva

Vibrasjonsnivæt som oppgis i dette instruksjonshändboken har blitt malt i henhold til en standardisert test gitti i EN 60745. Den kan brukes for aSAMmenligne et verktoy med et annet og som forberedende vurdering av utsettelse for vibrasjon när verktoyet brukes for bruksområdene som nevnes

• bruk av verktøyet for andre bruksområder eller)drlig vedlikeholdt tilbehør kan oke eksponeringsnivæt betraktelig
• gangene verktøyet er slätt av eller;när det gjores uten Å gjore jobben kan redusere eksponderingsnivæt betraktelig Beskytt deg mot effekten av vibrasjon ved ä vedlikeholde verktøyet og tilbehoret, holde hendene dine varme og organisere jobbmønsteret ditt.

Beskrivelse

Tallene i teksten herviser til diagrammene pÅ side 2.

Fig. A

1. Chuck
2. Bryter for funksjonsvalg
3. Dybdestoppljal
4. Laseknapp
5. Pá-/av-bryter
6. Venstre-/hoyre-rotasjonsbryter
7. Sidehandtak
8. Funksjonsvalg: Slagboring
9. Funksjonsvalg: Boring

Fig.B

Slagbormaskiner krever veldig lite driftstrykk. Overflodig trykk pa verktoyet kan fore til unodvendig overoppheting av motoren og brenning av verktoyet som kjores.

Sidehandtak

Fig. A

Sidehandtaket (8) kan roteres 360^ rundt borehodet, noe som muliggjør sikker og komfortabel drift bade for venstre- og hoyrehendte brukere.

• Lõsne sidehandtaket (8) ved á vri det mot klokken.
• Roter sidehandtaket til onskelig posisjon.
  Stram sidehandtaket igjen i den nye posisjonen ved a vri det med klokken.

Bytte og fjerne borespisser

Fig.A-B

Fó rdu bytter spisser, ma du forst fjernestopselet fra stikkontakten.

Inspiser spisser regelmessig under bruk.
Slove spisser skal spisses igjen uller byttes.

• Åpne chucken (1) ved Å vri fronthylsen (12) med klokken mens du samtidig holder den bakre hylsen (11) aller vri den mot klokken og sett spissen inn i chuckapningen.
• Stram spissen ved Å vri fronthylsen (12) mot klokken samtidig som du holder den bakre hylsen (11) eller vri den med klokken.

Innstilling av dybdestopp

Fig. A

• Løsne sidehandtaket (8) ved á vri det mot klokken.
• Sett dybdestoppen (3) gjennom hullet i sidehandtaksringen.
  Gli linjalentilonskelig dybde.
  Stram skruen godt ved a vri den med klokken

Pá-/av-bryteren

Fig. A

• Skru maskinen pa ved a trykke pa-/av-bryteren (5). Nar du frigir pa-/av-bryteren (5), slas maskinen av.
• Rotasjonshastigheten kan justeres ved Å trykke på-/av-bryteren (5) hardere for Å øke rotasjonshastigheten eller løsne trykket for Å senke rotasjonshastigheten.

Laseknapp

Fig. A

Du kan Lase pa-/av-bryteren (5) ved a trykke pa-/av-bryteren (5) og sa trykke laseknappen (4).
- For Å frigi laseknappen, trykk raskt paa-/av-bryteren (5) igjen.

Justering av maksimal rotasjonshastighet

Fig. A

• Skru maskinen på ved Å trykke på-/av-bryteren (5).
• Lås på-/av-bryteren (5) ved Å trykke laseknappen (4).

Bytting av rotasjonsretning

Fig. A

Ikke bytt rotasjonsretning under bruk.

• Rotasjonsretning mot klokken: flytt venstre-/høyre rotasjonsbryter (7) til “”
• Rotasjonsretning med klokken: flytt venstre-/høyre rotasjonsbryter (7) til “

Bryter for funksjonsvalg

Fig. A

For a unnga skade paskinen, kal justering av bryteren for funksjonsvalg (2) kun utfores narnaskinen ikke kjoer

• Sett bryteren for funksjonsvalg (2) til (10) for boring.
• Sett bryteren for funksjonsvalg (2) til (9) for slagboring.

Brukertips

Bruk alltid maskinen med sidehandtaket godt festet pP plass - det blir ici bare mer komfortabelt, du kan ogsa jobbe med mer presisjon.

Boring og slagboring

• For større hull, for eksempel i veldig hard betong, start med en mindre spiss for ledeboring først, og bor sa til nominell størrelse.
• Hold maskinen fast med 2 hender. Vær obs pa at boret kan kile seg fast og pa grunn av det kan maskinen plutselig vri seg (spesielt när du borer dype hull).
• Ikke paför masse trykk på maskinen, la maskinen qière arbeidet.

4. VEDLIKEHOLD

Slå alltid av maskinen og fjern hovedpluggen fra stromnettet før rengjøring og vedlikehold.

Rengjør maskinbekledningen regelmessig med en myk klut, helst etter haver bruk. Sorg for at ventilasjonsapningene er fri for stov og skitt. Fjern veldig utholdende skitt med en myk klut faktet med sapeskum. Ikke bruk noen losemidler som bensin, alcohol, ammoniakk osv. Slike kjemikalier vil skade de syntetiske componentene.

GARANTI

Garantibetingelsene finnes i garantikortet som er vedlagt for seg selv.

MILJØ

Defekt og/ller kasserte elektriske eller elektroniske apparater ma samles pa passende resirkuleringsanlegg.

Kun for EU-land

Ikke kast elektroverktoy i husholdningsavfall.
Ifolge den europeiske veiledningen 2012/19/EU for kassert elektrisk og elektronisk utstyr og implementeringen dens inn i nasjonal rett, ma elektroverktoy som ikke er brukbare lengre samles inn hver for seg og avhendes på en miljøvennlig mæte. Produktet ogBrukerhandboken er underlagt endringer. Spesifikasjoner kan endres uten forvarsel.

SLAGBOREMASKINE PDM1049P_K

Laes de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler

Tekniske specificationer

Netspænding 220-240V~
Netfrekvens 50Hz
Indgangseffekt 710W
Hastighed Eden last 0-3.200/min
Slaghastighed 0-51.200/min
Maks. borepatronstørrelse 13mm
Maks. bord diameter
Træ 25mm
Beton 13mm
Stål 10mm
Vægt 2.20kg
Støjvardier
Lydtryk (LpA)	91,38 + 3 dB(A)
Lydeffekt (LwA)	102,38 + 3 dB(A)
Vibrationsværdier
Boring i metal, ah,d	2,640 + 1,5 m/s2
Slagboring i beton, ah,ID	13,363 + 1,5 m/s2

Vibrationsniveau

Boring og hammerboring
