PDM1049P_K - Furadeira Ferm - Manual de utilização gratuito

Tipo de produto	Furadeira de impacto
Marca	Ferm
Modelo	PDM1049P_K
Alimentação	220-240 V~, 50 Hz
Potência absorvida	710 W
Velocidade em vazio	0 – 3 200 min⁻¹
Taxa de impacto	0 – 51 200 min⁻¹
Capacidade do mandril (máx.)	13 mm
Diâmetro de perfuração máx. – Madeira	25 mm
Diâmetro de perfuração máx. – Concreto	13 mm
Diâmetro de perfuração máx. – Aço	10 mm
Peso	2,20 kg
Nível de pressão acústica	91,38 dB(A) (incerteza 3 dB)
Nível de potência acústica	102,38 dB(A) (incerteza 3 dB)
Vibrações – Perfuração metal	2,640 m/s² (incerteza 1,5 m/s²)
Vibrações – Perfuração percussão concreto	13,363 m/s² (incerteza 1,5 m/s²)
Funções	Perfuração e percussão
Alça lateral	Sim, ajustável
Batente de profundidade	Sim, ajustável
Inversor de sentido de rotação	Sim
Isolamento duplo (classe II)	Sim
Manutenção e limpeza	Limpar com um pano macio levemente úmido; não utilizar produtos agressivos
Garantia	Conforme certificado fornecido
Reciclagem	Não descartar com o lixo doméstico; depositar em ponto de coleta

Perguntas frequentes - PDM1049P_K Ferm

Como trocar uma broca na furadeira Ferm PDM1049P_K?

Para trocar uma broca, primeiro desconecte o plugue da tomada. Abra o mandril girando o anel frontal no sentido anti-horário enquanto segura o anel traseiro, ou girando o anel frontal no sentido horário dependendo do modelo. Insira a broca na abertura do mandril, depois aperte girando o anel frontal no sentido horário (ou anti-horário dependendo do modelo) enquanto segura o anel traseiro. Verifique se a broca está bem centrada e apertada.

Como ajustar o batente de profundidade?

Afrouxe a alça lateral girando-a no sentido anti-horário. Insira o batente de profundidade no orifício da alça lateral. Deslize a régua até a profundidade desejada, depois aperte a alça lateral girando-a no sentido horário para fixar o batente.

Como usar a função de percussão?

Para usar a percussão, certifique-se de que a máquina está desligada. Ajuste o seletor de função para a posição martelete perfurador (símbolo de martelo). Esta função é adequada para perfuração em tijolo e concreto. Para perfuração padrão (madeira, metal, plástico), ajuste o seletor para a posição perfuração (símbolo de broca).

Como inverter o sentido de rotação?

Nunca altere o sentido de rotação enquanto a ferramenta estiver em funcionamento. Para inverter o sentido, use o comutador de rotação esquerda/direita localizado acima do interruptor. Empurre-o para a esquerda para rotação anti-horária (desapertar) ou para a direita para rotação horária (apertar).

Como travar o interruptor liga/desliga?

Para funcionamento contínuo, pressione o interruptor liga/desliga e em seguida pressione o botão de travamento localizado na lateral da alça. Para destravar, pressione novamente o interruptor liga/desliga brevemente. Atenção: nunca trave o interruptor em caso de risco de bloqueio da broca.

Quais brocas usar com a Ferm PDM1049P_K?

Use brocas com haste cilíndrica de diâmetro até 13 mm. Para madeira, brocas para madeira até 25 mm; para concreto, brocas de percussão até 13 mm; para aço, brocas HSS até 10 mm. Sempre verifique se as brocas são adequadas ao material e estão em boas condições (afiadas).

Como limpar e fazer a manutenção da furadeira?

Antes de qualquer limpeza, desconecte o plugue da tomada. Limpe o corpo da máquina com um pano macio levemente úmido (água com sabão). Não use produtos agressivos como gasolina, álcool ou amoníaco. Verifique regularmente se as aberturas de ventilação não estão obstruídas por poeira. Brocas cegas devem ser afiadas ou substituídas.

O que fazer se a furadeira superaquecer ou se a broca travar?

Em caso de superaquecimento, reduza a pressão sobre a ferramenta: a furadeira de impacto requer pressão mínima. Se a broca travar, solte imediatamente o interruptor e desconecte a ferramenta. Use uma chave para liberar a broca do mandril. Para furos profundos em concreto, faça um pré-furo com uma broca pequena e depois alargue.

Quais são as instruções de segurança essenciais?

Sempre use óculos de segurança, protetores auriculares e máscara antipoeira. Use a alça lateral para melhor controle. Segure a ferramenta pelas superfícies isoladas se perfurar perto de cabos elétricos. Não trabalhe em ambiente úmido sem dispositivo de corrente residual (RCD). Desconecte o plugue antes de qualquer ajuste ou troca de acessório.

Como reciclar a furadeira Ferm no fim da vida útil?

Não descarte a ferramenta com o lixo doméstico. De acordo com a diretiva REEE (2012/19/UE), ferramentas elétricas fora de uso devem ser coletadas separadamente e recicladas de forma ambientalmente correta. Deposite-a em um ponto de coleta apropriado (ecoponto, loja especializada). As embalagens também devem ser separadas.

MANUAL DE UTILIZADOR PDM1049P_K Ferm

Obrigado por ter adquirido este produit da Ferm. Ao fazê-lo, adquiriu um excellente produits, fornecido por um dos principais fornecadores da Europa. Todos os produits fornecidos pela Ferm são fabricados de acordo com os mais elevados padrões de desempenho e segurança. Como parte da)nossa filosofia, fornecemos también um excellente service de assistência ao cliente, apoiated pela)nossa garantia abrangida. Esperamos que aparece utilizes este produits durante muitos anos.

1. AVISOS DE SEGURANÇA

AVISO

Leia os avisos de seguranca

fornecidos, os avisos de segurarca

adicionais e as instruções. O não cumprimento dos avisos de segurar e as instruções podem resultar emCHOque elecrico, incendio e/ou ferimentos graves.Garde os avisos de segurar e as instruções para referencia futura.

Os segunteisimbolos sainutilizados no manua doutilizador ou no produto:

Leia o manual do'utilizar.

Risco de ferimentos.

Risco deCHOQUE ELECTRICO

Retire de imediato a ficha da tomada de corrente se o cabo de corrente sofre danos e durante a limpeza e manutencao.

Use oculos de seguranca. Use protecao auricular.

Use una mascarara anti-poeira.

Isolamentoduplo

Não elimine o produto em recipientes não adequados.

O produit está em conformidade com as normas de seguranca aplicacoes nas directivas europeias.

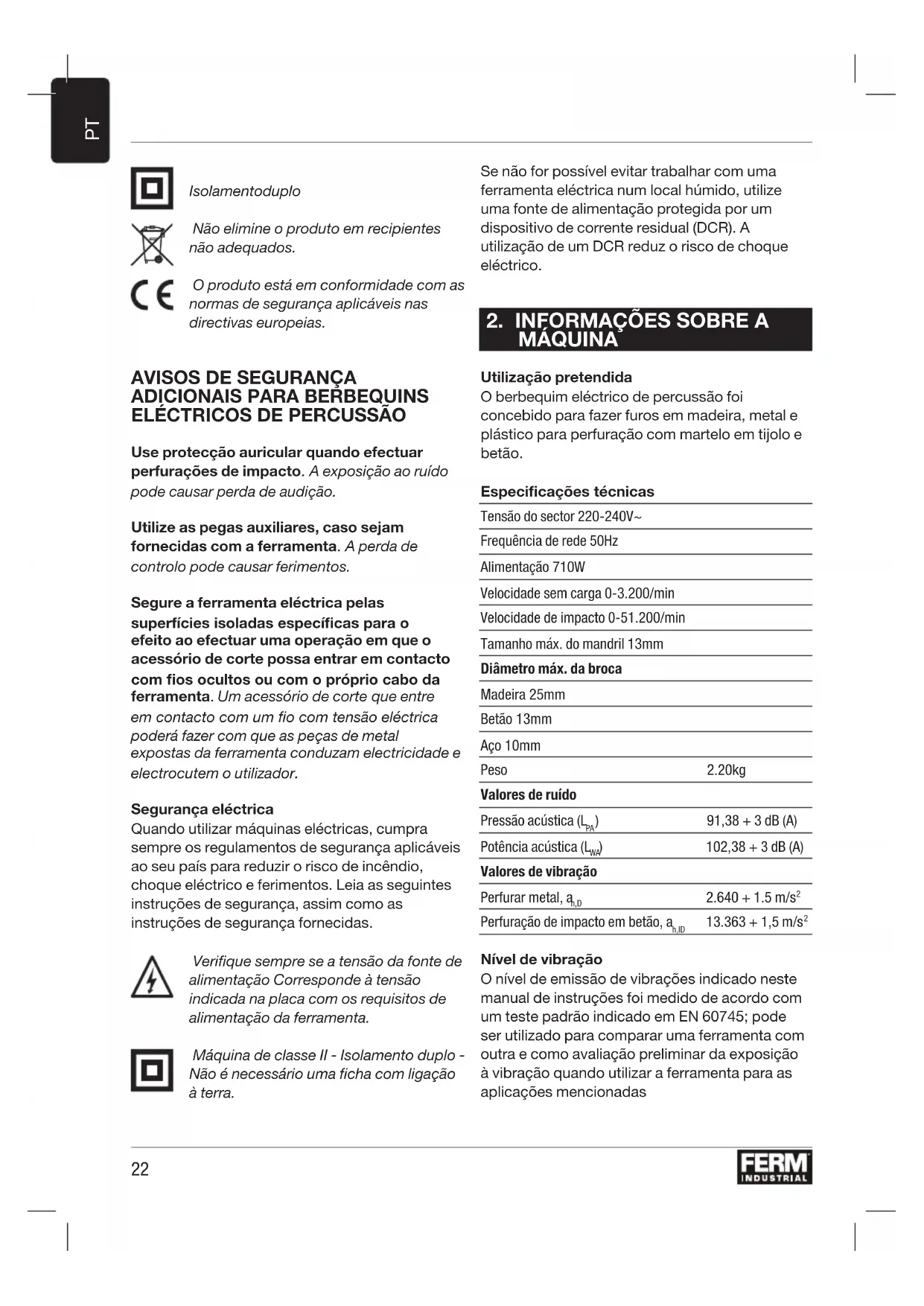

AVISOS DE SEGURANCA ADICIONAIS PARA BERBEQUINS ELECTRICOS DE PERCUSSAO

Use proteção auricular quando efectuar perfurações de impacto. A exposação ao ruido pode causar perda de audiência.

Utilize as pegas auxiliares, caso sejam fornecidas com a ferramenta. A perda de controlo pode causar ferimentos.

Segure a ferramenta eletrica pelas superficies isoladas espécificas para oefeito ao efectuar uma operação em que o acessório de corte possa entra em contacto com fios ocultos ou com oproprio cabo da ferramenta. Um acessório de corte que entre emcontacto com um fio com tensao eletrica poderafazer com que as peças de metal expostas da ferramenta conducham electricidade e electrocuentomutilatorio.

Segurçāelectrìca

Quando utilizar máquinas electricas, cumpra sempre os regulamentos de segurarça aplicáveis ao seu País para reduzir o risco de incência,CHOQUE ELETRICO E FERIMENTOS. Leia as seguinto instruções de segurarça, assim como as instruções de segurarça fornecidas.

Verifique sempre se a tensão da fonte de alimentação Correponde à tensão indica na placá com os requisitos de alimentação da ferramenta.

Máquina de classe II - Isolamento duplo - Não é necessário uma ficha com ligação à terra.

Se não for possível fazeretrabalhar comuma ferramenta electrolytica num local humido,utilize uma fonte de alimentação protegida por umdispositivo de corrente residual (DCR).Autilização de um DCR reduz o risco deCHOQUE electrolyico.

2. INFORMAÇÉS SOBRE A MAQUINA

Utilização pretendida

O berbequim eletrico de percussao fou concebido para fazer furos em madeira, metal e plastico para perfuracao com martelo em tijolo e betao.

Especificações tíncicas

Tensão do sector 220-240V~
Frequência de rede 50Hz
Alimentação 710W
Velocidade semarga 0-3.200/min
Velocidade de impacto 0-51.200/min
Tamanho max. do mandril 13mm
Diâmetro max. da broca
Madeira 25mm
Betão 13mm
Aço 10mm
Peso	2.20kg
Valores de ruido
Pressão acústica (LpA)	91,38 + 3 dB (A)
Potência acústica (LwA)	102,38 + 3 dB (A)
Valores de vibração
Perfurar metal, ahD	2.640 + 1.5 m/s2
Perfuração de impacto em betão, ahD	13.363 + 1,5 m/s2

Nível de vibração

O nível de emissão de vibrações indicado neste manual de instruções foi medico de acordo com um teste padrão indicado em EN 60745; pode serutilizzato para compararuma ferramenta com outra e como avaliacao preliminar da exposicao à vibração quando utilize a ferramenta para as aplicacoesmentionadas

• utilizes a ferramenta para outras aplicacoes ou com outros acessórios com uma manutençao deficiente, podeLERar consideravelmente o nivel de exposicao
• quando a ferramenta é desligada ou quando está a functionar, mas não efectua o trabalho correctamente, pode reduzir consideravelmente o;nível de exposicao Proteja-se contra os efeitos da vibração, através de uma manutençao da ferramenta e os respectivos acessórios, mantendo as mados quentes e organizear os seuis padrões de trabalho.

Descrição

Os números indicados no texto dizem respeito ao diagrams nas páginasas 2.

Fig. A

1. Mandril
2. Interruption de selecao de funcao
3. Batente de profundidade
4. Botão de desbloqueio
5. Interruptor para ligar/desligar
6. Interruptor rotativo para a esquerda/direita
7. Pega lateral
8. SeLECTIONARfuncao:Perfuracao com martelo
9. SeLECTIONARfuncao:Perfuracao

Fig.B

1. Manga traseira
2. Manga dianteira

3. FUNCIONAMENTO

Os berbequins eletricos de percussao requirem uma pressao minima por parte do operador. O excesso de pressao na ferramenta pode dar origem a sobreaqueamento do motor e incineracao da ferramenta actionada.

Pega lateral

Fig. A

A pega lateral (8) pode ser rodada num angulo de 360^ em torno do cabeçote porta-brocas, permitindo um functimento seguro e comportavel, tanto para utilizeses esqueridos como destros.

Desaperte a pega lateral (8), rodando-a para a esquerda.
- Rode a pegalateral para aposicaopretendida.
- Volte a aperture a pega lateral para a nova posicao, rodando-o para a direita

Substitu re retirar brocas

Fig.A-B

Antes de substituir as brocas, retire primeiro a ficha de alimentacao da tomada de parede.

Inspeccione as brocas com regularidade durante a utilização. As brocas rombas devem afiadas novamente ou substituções.

• Abra o mandril (1) rodando a manga dianteira (12) para a direita ao mesmo tempo que segura na manga traseira (11) ou roda-a para a esquerda e insira a broca na abertura do mandril.
• Aperte a broca, rodando a manga dianteira (12) para a esquerda ao mesmo tempo que segura a manga traseira (11) ou roda-a para a direita.

Definir o batente de profundidade

Fig. A

• Desaperte a pega lateral (8), rodando-a para a esquerda.
• Insira o batente de profundidade (3) atraves do orificio no anel da pega lateral.
• Deslize a regua para a profundidade pretendida.
• Volte a aperture o parafuso com firmeza, rodando-o para a direita

Interruptor para ligar/desligar

Fig. A

• Prima o interruptor para ligar/desligar para ligar amaids (5). Se libertar o interruptor para ligar/desligar (5), amaids desliga-se.
• A velocidade de rotação pode ser ajustada premindo o interruptor para ligar/desligar (5) com mais fora, augmentando a velocidade de rotação ou a pressão de abertura para reduzir a velocidade de rotação.

Botão de bloqueio

Fig. A

• Pode bloquear o interruptor para ligar/desligar (5) premindo o interruptor para ligar/desligar (5) e, em seguida, premindo o botão de bloqueio (4).
• Para libertar a patilha de bloqueio do interruptor, prima ligeiramente o interruptor para ligar/desligar (5).

Ajustar a velocidade Tmaxa de rotação Fig.A

• Prima o interruptor para ligar/desligar para ligar amaids (5).
• Prima o botão de desbloqueio (4) para bloquear o interruptor para ligar/desligar (5).

Mudar a direcção de rotação

Fig. A

Não altere a direcção da rotação durante a utilização.

• Direção da rotação para a esquerda: rodeo interruptor de rotação para a esquerda/direita (7) para “.”
• Direção da rotação para a direita: rode o interruptor de rotação para a esquerda/direita (7) para “.”

Interruptor de seleção de funcao

Fig. A

Para fazer danos na boa, o ajuste do interruptor de selecao de funcaoes (2) deve ser efectuado apenas quando a boa nao estivera a funcar.

• Defina o interruptor de selecao de funcaoes (2) para (10) para o modo de perfuracao.
• Defina o interruptor de selecao de funcoes (2) para (9) para o modo de perfuracao com martelo.

Suggestoes para o uso de um dos meus lividos.

Utilize sempre a boa com a pega lateral fixa no respectivo local - isso irá permitir-lhe não soit travañar com maior comfortso, como también irá travañar com maior rigor.

Aviso: as brocas e cinzeis poder ficar muito quentes.

Perfuracao e perfuracao com martelo

• Para orificios grandes, por exemplo, em betão muito duro, comece por uma broca mais pouco para efectuar um teste primeiro e(depí perfure com o tamanho nominal.
• Secure a boa com firmeza com as 2 mês. Tenha em atençao que a broca pode encravar e porque a boa pode deslocar-se de subito (especialmente se fazer furos mais profundos).
• Não aplicou demasiada pressão na区内, deixa-a executar o trabalho.

4. MANUTENÇAO

Antes de efectuar a limpeza e a manutenção, deslgue sempre a boaina e retire a ficha da tomada de corrente.

Limpe a carcaça da区内a macina com regularidade com um pano macio, de preferência antes cadautilização. Certifique-se de que as aberturas de ventilação não tem po ou sujidade. Retire a suihidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, alcool, amoniaco, etc. Este tipo de produits químicos danificam os componentes sintéticos.

GARANTIA

As condições da garantia está disponible no cartão da garantia fornecido em分开o.

AMBIENTE

Os apareiros electricos ou electrónicos defeituos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os paises da CE

Não elimine as ferramentas electrolycas em(CC) conjunto com os resíduos domesticos. De acordo com a directa europeia 2012/19/EU sobre resíduos de equipamentos electrolylicos e electrónicos e a respectiva implementação nalegislação nacional, as ferramentas electrolycas que ja não sejam realizadas devem ser recolhidas em separado e eliminadas de maneira ecologica. O equipoamento e o manual do'utilizar está sujeitos à alterações sem avis prévio. As espécificações podem ser alteradas sem食欲 prévio.
