PDM1049P_K - Puurimismasin Ferm - Tasuta kasutusjuhend

Toote tüüp	Löökpuur
Bränd	Ferm
Mudel	PDM1049P_K
Toide	220-240 V~, 50 Hz
Võimsustarve	710 W
Tühikäigukiirus	0 – 3 200 min⁻¹
Löögisagedus	0 – 51 200 min⁻¹
Padruni võimekus (max.)	13 mm
Maksimaalne puurimisläbimõõt – Puit	25 mm
Maksimaalne puurimisläbimõõt – Betoon	13 mm
Maksimaalne puurimisläbimõõt – Teras	10 mm
Kaal	2,20 kg
Helirõhutase	91,38 dB(A) (määramatus 3 dB)
Helivõimsustase	102,38 dB(A) (määramatus 3 dB)
Vibratsioon – Metallipuurimine	2,640 m/s² (määramatus 1,5 m/s²)
Vibratsioon – Löökpuurimine betoonis	13,363 m/s² (määramatus 1,5 m/s²)
Funktsioonid	Puurimine ja löökpuurimine
Küljekäepide	Jah, reguleeritav
Sügavuspiirik	Jah, reguleeritav
Pöörlemissuuna lüliti	Jah
Kahekordne isolatsioon (klass II)	Jah
Hooldus ja puhastus	Puhastage pehme, kergelt niiske lapiga; ärge kasutage agressiivseid puhastusvahendeid
Garantii	Vastavalt kaasasolevale sertifikaadile
Ringlussevõtt	Ärge visake olmejäätmete hulka; viige kogumispunkti

Korduma kippuvad küsimused - PDM1049P_K Ferm

Kuidas vahetada puuritera Ferm PDM1049P_K puuril?

Puuritera vahetamiseks ühendage esmalt pistik seinakontaktist lahti. Avage padrun, keerates esimest hülsi vastupäeva, hoides samal ajal hülsi paigal, või keerates esimest hülsi päripäeva sõltuvalt mudelist. Sisestage puuritera padruni avasse, seejärel pingutage, keerates esimest hülsi päripäeva (või vastupäeva sõltuvalt mudelist), hoides hülsi paigal. Kontrollige, et puuritera on tsentreeritud ja pingul.

Kuidas reguleerida sügavuspiirikut?

Keerake küljekäepide lahti, pöörates seda vastupäeva. Sisestage sügavuspiirik küljekäepideme avasse. Libistage joonlaud soovitud sügavusele, seejärel pingutage küljekäepide uuesti päripäeva, et piirik kinni keerata.

Kuidas kasutada löökfunktsiooni?

Löökfunktsiooni kasutamiseks veenduge, et seade on seisatud. Seadke funktsiooni valikulüliti asendisse löökpuur (vasara sümbol). See funktsioon sobib puurimiseks tellistesse ja betooni. Tavaliseks puurimiseks (puit, metall, plast) seadke lüliti asendisse puurimine (puuritera sümbol).

Kuidas muuta pöörlemissuunda?

Ärge kunagi muutke pöörlemissuunda, kui tööriist töötab. Suuna muutmiseks kasutage lülitit, mis asub lüliti kohal. Lükake see vasakule vastupäeva (lahtikeeramine) või paremale päripäeva (kinnikeeramine).

Kuidas lukustada sisse/välja lüliti?

Pidevaks tööks vajutage sisse/välja lülitit, seejärel vajutage lukustusnuppu, mis asub käepideme küljel. Lukust vabastamiseks vajutage uuesti lühidalt sisse/välja lülitit. Tähelepanu: ärge kunagi lukustage lülitit, kui on oht puuritera kinnikiilumiseks.

Milliseid puuriteri kasutada Ferm PDM1049P_K puuriga?

Kasutage silindrilise varrega puuriterasid läbimõõduga kuni 13 mm. Puidu jaoks puuriterad kuni 25 mm; betooni jaoks löökpuuriterad kuni 13 mm; terase jaoks HSS puuriterad kuni 10 mm. Kontrollige alati, et puuriterad sobivad materjaliga ja on heas seisukorras (teravad).

Kuidas puhastada ja hooldada puurit?

Enne puhastamist ühendage pistik seinakontaktist lahti. Puhastage masina korpust pehme, kergelt niiske lapiga (seebiveega). Ärge kasutage agressiivseid aineid nagu bensiin, alkohol või ammoniaak. Kontrollige regulaarselt, et ventilatsiooniavad poleks tolmu tõttu ummistunud. Nürid puuriterad tuleb teritada või vahetada.

Mida teha, kui puur üle kuumeneb või puuritera kinnikiilub?

Ülekuumenemise korral vähendage survet tööriistale: löökpuur vajab minimaalset survet. Kui puuritera kinnikiilub, vabastage kohe lüliti ja ühendage tööriist vooluvõrgust. Kasutage võtit puuritera padrunist vabastamiseks. Sügavate aukude jaoks betoonis tehke eelnev auk väikese puuriteraga, seejärel laiendage.

Millised on olulisemad ohutusnõuded?

Kandke alati kaitseprille, kuulmiskaitseid ja tolmumaski. Kasutage küljekäepidet parema kontrolli tagamiseks. Hoidke tööriista isoleeritud pindadest, kui puurite elektrikaablite lähedal. Ärge töötage niiskes keskkonnas ilma rikkevoolukaitsmeta (RCD). Enne reguleerimist või tarviku vahetamist ühendage pistik lahti.

Kuidas Ferm puuri kasutusest kõrvaldada?

Ärge visake tööriista olmejäätmete hulka. Vastavalt WEEE direktiivile (2012/19/EL) tuleb kasutusest kõrvaldatud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult ringlusse võtta. Viige see selleks ettenähtud kogumispunkti (jäätmejaam, spetsialiseeritud kauplus). Pakendid tuleb samuti sorteerida.

KASUTUSJUHEND PDM1049P_K Ferm

Täname, et ostsite selle Fermi toote. Oleteinud hea ostu ning nudd on teil suurepärane toode ühelt Euroopa juhtivalt elektritööristade tarnijalt. Kõik Fermi tarnitud tooted on valmistatud vastavuses rangeimate toimmisja ohutusnouetega. Lisaks sellele olememe seadnud endale eesmargiks pakkuda suurepärast klienditeenindust ja igakülgset garantiiid. Me loodame, et tunnette sellest tootest roōmu ka aastate pārast.

1. OHUTUSTEAVE

HOIATUS

Lugege tootega kaasas olevat ohutusteavet, taiendavat ohutusteavet

ja juhiseid. Ohutusteabe ja juhiste mittejärgimise tagajäreks voib olla elektrilök, tulekahju ja/voi tõsine vigastus. Hoidke ohutusteave ja juhised alati käepärast.

Kasutusjuhendis voi tootel kasutatakse jargmisi sumboleid:

Lugege kasutusjuhendit.

Tervisekahjustuse oht.

Elektrilooogioht.

Eemaldage seade vooluvorgust, kui toitejuhe saab kahjustada voi kui puhastate ja hooldate seadet.

Kasutage kaitseprille. Kasutage kuulmiskaitsevahendeid.

Kasutage tolmumaski.

Kaitseisolatsiooniga.

Arge hoidke toodet selleks ebasobivas kohas.

Toode on vastavuses Euroopa Liidu direktiivides satastatud asjakohaste ohutusnouetega.

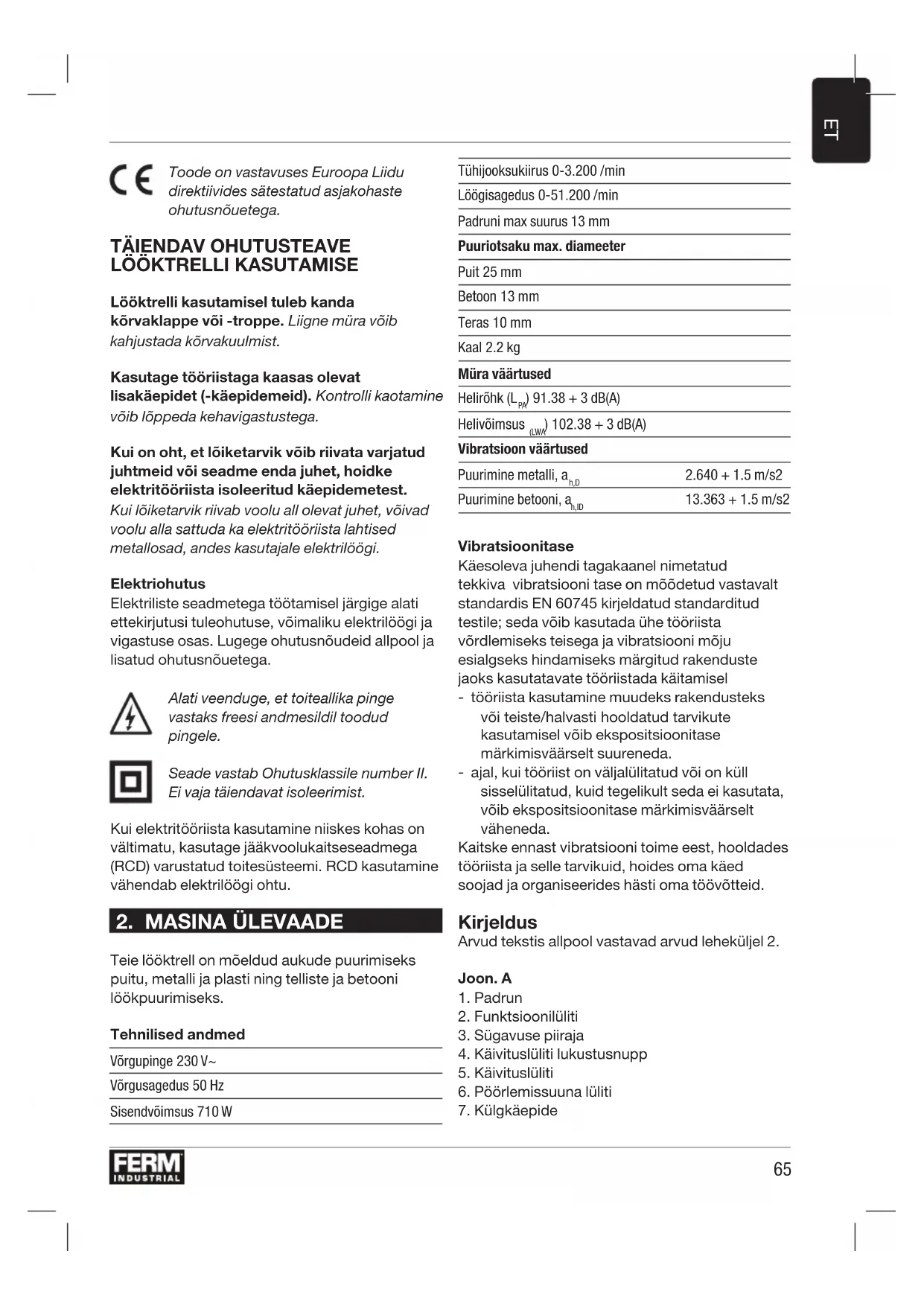

TAIENDAV OHUTUSTEAVE LÖÖKTURELLI KASUTAMISE

Lööktrelli kasutamisel tuleb kanda korvaklappe voi -troppe. Liigne mura voib kahjustada korvakuulmist.

Kasutage tööristaga kaasas olevat lisakaepidet (-kä epidemeid). Kontrolli kaotamine voib loppeda kehavigastustega.

Kui on oht, et Ioketarvik voib riivata varjatud juhtmeid voi seadme enda juhet, hoidke elektritooeriista isoleeritud kaepidemetest.

Kui lioketarvik riivab voolu all olevat juhet, voivad voolu alla sattuda ka elektritooriista lahtised metallosad, andes kasutajale elektrilogi.

Elektriohutus

Elektriliste seadmetega tootamisel jargige alati ettekirjutusi tuleohutuse, voimaliku elektriloogi ja vigastuse osas. Lugege ohutusnoudeid allpool ja lisatud ohutusnouetega.

Alati veenduge, et toiteallika pinge vastaks freesi andmesildil toodud pingele.

Seade vastab Ohutusklassile number II.
Ei vaja taiendavat isoleerimist.

Kui elektritööriista kasutamine niiskes kohas on vältimatu, kasutage jäkvoolukaitseseadmega (RCD) varustatud toitesüsteemi. RCD kasutamine vähendab elektrilögi ohtu.

2. MASINA ÜLEVAADE

Teie loektrell on moeldud aukude puurimiseks puitu, metalli ja plasti ning telliste ja betooni lookpuurimiseks.

Tehnilised andmed

Vorgupinge 230V

Vorgusagedus 50Hz

Sisendvoimsus 710W

Tühijooksukiirus 0-3.200 /min

Löösigasedus 0-51.200 /min

Padruni max suurus 13 mm

Puuriotsaku max. diameeter

Puit 25 mm

Betoon 13 mm

Teras 10 mm

Kaal 2.2 kg

Mūra väärtused

Heliröhk (LPR) 91.38 + 3 dB(A)

Helivöimsus (LWA) 102.38 + 3 dB(A)

Vibratsion väärtused

Puurimine metalli, ah,d 2.640 + 1.5 m/s2

Puurimine betooni, ah,d 13.363 + 1.5 m/s2

Vibratsionitase

Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mōdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda vōib kasutada ühe toöriasta vördlemiseks teisega ja vibratsiooni moju esialgseks hindamiseks margitud rakenduste jaoks kasutatavate toöriistada kāitamisel

• töörista kasutamine muudeks rakendusteks
  vöi teiste/halvasti hooldatud tarvikute
  kasutamisel vöib ekspositsoonitase
  märkimisvärselt suurrenda.
• ajal, kui tooriist on valjalulitatud voi on kull sisselulitatud, kuid tegelikult seda ei kasutata, voib ekspositsoonitase markimisvaarselt vaheneda.

Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides omä käed soojad ja organiseerides hösti omä toövötteid.

Kirjeldus

Arvud tekstis allpool vastavad arvud lehekuljel 2.

Joon.A

1. Padrun
2. Funktsooniluliti
3. Sugavuse piiraja
4. Käivitusluliti lukustusnupp
5. Kaivitusluliti
6. Pöörlemissuuna lüliti

7. Külgkaepide

8. Külgkaepide

9. Funktsiooni valimine: Iökkpuurimine
10. Funktsiooni valimine: puurimine

Joon.B

1. Tagumine hülss
2. Eesmine hülss

3. KASUTAMINE

Külgkaepideme (8) asendit saab puuri pea suhtes 360^ ulatuses muuta, et seadet saaksid ohutlt ja mugavalt kasutada nii parema- kui ka vasakukäelised.

Vabastage külgkaepide (8), keerates seda vastupäeva.
Keerake külgkaepide soovitud asendisse.
- Kinnitage külgkaepide uues asendis, keerates seda päripäeva.

Puuriterade vahetamine ja eemaldamine Joon.A-B

Enne terade vahetamist eemaldage esmalt toitepistikseinakontaktist.

Kontrollige kasutamise ajal terasid regulaarselt. Nurid terad tuleb uuestiteritada voi valja vahetada.

• Avage padrun (1), keerates eesmist hülssi (11) päripäeva, hoides samal ajal tagumist hülssi (12) vöi keerates seda vastupäeva ja sisestades tera padruni avasse.
• Pingutage tera, keerates eesmist hulssi (12) vastupäeva, hoides samal ajal tagumist hulssi (11) voi keerates seda päripäeva.

Sugavuse piiraja seadistamine Joonis A

Vabastage külgkaepide (8), keerates seda vastupäeva.
Lukake sugavuse piiraja (3) labi kulgkaepideme rongaava.

Lukake joonlaud soovitud sugavusele.
- Kinnitage kruvi korralikult, keerates seda päripäeva.

Toiteluliti

Joonis A

• Lülitage seade toitelülitist (5) sisse. Toitelüliti (5) vabastamisel lülitub seade valja.
• Pöörlemiskiirust saab reguleerida toitelülitiga (5): tugevamalt vajutades pöörlemiskiirus suureneb ja norgemalt vajutades pöörlemiskiirus vaheneb.

Lukustusnupp

Joonis A

Toiteluliti (5) saab lukustada, vajutades toitelulitit (5) ja seejarel lukustusnuppu (4).
Luliti lukustuse vabastamiseks vajutage uuesti korraks toitelulilit (5).

Maksimaalse pöörlemiskiruse reguleerimine

Joonis A

Lulitage seade toitelulitist (5) sisse.
Lukustage toiteluliti (5), vajutades likustusnuppu (4).

Pöörlemissuuna vahetamine

Joonis A

Argemutkepoorlemissuanda kasutamiseajal.

• Pöörlemissuund vastupäeva: seadke pöörlemissuuna luliti (7) asendisse ##.
• Pöörlemissuund päripäeva: seadke pörlemissuuna luliti (7) asendisse ##.

Funktsiooniluliti

Joonis A

Et valtida seadme kahjustamist, tuleb funktsoonilulit (2) reguleerida ainult siis, kui seade ei tota.

• Puurimiseks lulitage funktsiooniluliti (2) asendisse (10).
• LÖökpuurimiseks lülitage funktsioonilüliti (2) asendisse (9).

Napunäited

Seadme kasutamise ajal peab külgkaepide olema alati korralikult khale fikseeritud - see voimaldab tootada mitte ainult mugavamalt, vaid ka tappealmelt.

Ettevaatust! Puurid ja peitlid voivad muutuda vaga tuliseks.

Puurimine ja lookpuurimine

• Suurte aukude puurimiseks, näiteks väga kōva betooni puhul, puurige kōigepealt väiksem auk ja seejärel vajaliku suurusega auk.
• Hoidke seadet kindlalt kahe käega. Arvestage, et puur vöib kinni kiluda ja selle tagajärjel voib seade järsku suunda muuta (eriti sugavate aukude puurimisel).
• Arge availdage seadmele liigset survet, laske seadmel ise too ara teha.

4. HOOLDUS

Enne puhastamist ja hooldamist lulitage masin alati valja ning eemaldage toitejuhe vooluvorgust.

Puhastage seadme korpust korraparaselt pehme lapiga, soovitatavlt parast iga kasutuskorda. Veenduge, et ventilatsiooniavad ei oleks tolmused ega maardunud. Torksa mustuse eemaldamiseks kasutage seebivahtu ja pehmet lappi. Mingil juhulei tohi kasutada lahusteid, nagu bensiin, alcohol, nuuskpiiritus vms. Sellised kemikaalid voivad kahjustada suntetilisi komponente.

GARANTII

Vigased ja/voi eemaldatud elektroonika voi elektronilised osad tuleks kokku koguda sobivasse umbertoitlemiskohta.

Euroopa Ühenduse ri rigid

Arge visake elektritöriisto olmeprugi hulka. Vastavalt Euroopa Parlamendi ja noukogu direktiivile 2012/19/EU elektri- ja elektronikaseadmete jaatmete kohta ning vastavalt seda direktivi rakendavatele riiklikele oigusaktidele tuleb kasutuskolmatud elektritöriistad koguda teistest jaatmetest eraldi ning korvaldada kasutusest keskkonnasobralikul viisil.
