PDM1049P_K - Vŕtačka Ferm - Bezplatný návod na obsluhu

Typ produktu	Príklepová vŕtačka
Značka	Ferm
Model	PDM1049P_K
Napájanie	220-240 V~, 50 Hz
Príkon	710 W
Voľnobežné otáčky	0 – 3 200 min⁻¹
Frekvencia príklepu	0 – 51 200 min⁻¹
Max. upínací rozsah skľučovadla	13 mm
Max. priemer vŕtania – Drevo	25 mm
Max. priemer vŕtania – Betón	13 mm
Max. priemer vŕtania – Oceľ	10 mm
Hmotnosť	2,20 kg
Hladina akustického tlaku	91,38 dB(A) (neistota 3 dB)
Hladina akustického výkonu	102,38 dB(A) (neistota 3 dB)
Vibrácie – Vŕtanie do kovu	2,640 m/s² (neistota 1,5 m/s²)
Vibrácie – Príklepové vŕtanie do betónu	13,363 m/s² (neistota 1,5 m/s²)
Funkcie	Vŕtanie a príklep
Bočná rukoväť	Áno, otočná
Hĺbkový doraz	Áno, nastaviteľný
Prepínač smeru otáčania	Áno
Dvojitá izolácia (trieda II)	Áno
Údržba a čistenie	Čistiť jemnou mierne navlhčenou handričkou; nepoužívať agresívne čistiace prostriedky
Záruka	Podľa priloženého certifikátu
Recyklácia	Nevyhadzovať do domáceho odpadu; odovzdať na zbernom mieste

Často kladené otázky - PDM1049P_K Ferm

Ako vymeniť vrták na vŕtačke Ferm PDM1049P_K ?

Pri výmene vrtáka najprv odpojte zástrčku zo zásuvky. Otvorte skľučovadlo otáčaním predného puzdra proti smeru hodinových ručičiek, pričom držte zadné puzdro, alebo otáčaním predného puzdra v smere hodinových ručičiek podľa modelu. Vložte vrták do otvoru skľučovadla a potom utiahnite otáčaním predného puzdra v smere hodinových ručičiek (alebo proti smeru podľa modelu), pričom držte zadné puzdro. Skontrolujte, či je vrták správne vycentrovaný a utiahnutý.

Ako nastaviť hĺbkový doraz?

Povoľte bočnú rukoväť otáčaním proti smeru hodinových ručičiek. Vložte hĺbkový doraz do otvoru bočnej rukoväte. Posuňte pravítko na požadovanú hĺbku a potom dotiahnite bočnú rukoväť otáčaním v smere hodinových ručičiek, aby ste doraz zaistili.

Ako používať funkciu príklepu?

Pri použití príklepu sa uistite, že je stroj vypnutý. Nastavte prepínač výberu funkcie do polohy príklepová vŕtačka (symbol kladiva). Táto funkcia je vhodná na vŕtanie do tehál a betónu. Na štandardné vŕtanie (drevo, kov, plast) nastavte prepínač do polohy vŕtanie (symbol vrtáka).

Ako zmeniť smer otáčania?

Nikdy nemeňte smer otáčania, keď je nástroj v chode. Na zmenu smeru použite prepínač otáčania vľavo/vpravo umiestnený nad spínačom. Posuňte ho doľava pre otáčanie proti smeru hodinových ručičiek (odskrutkovanie) alebo doprava pre otáčanie v smere hodinových ručičiek (skrutkovanie).

Ako zamknúť spínač zapnutia/vypnutia?

Pre nepretržitú prevádzku stlačte spínač zapnutia/vypnutia a potom stlačte tlačidlo uzamknutia umiestnené na boku rukoväte. Na odomknutie znova krátko stlačte spínač zapnutia/vypnutia. Pozor: nikdy nezamykajte spínač, ak hrozí zablokovanie vrtáka.

Aké vrtáky používať s Ferm PDM1049P_K?

Používajte vrtáky s valcovým stopkom s priemerom do 13 mm. Na drevo: vrtáky do dreva do 25 mm; na betón: príklepové vrtáky do 13 mm; na oceľ: HSS vrtáky do 10 mm. Vždy skontrolujte, či sú vrtáky vhodné pre daný materiál a v dobrom stave (ostré).

Ako čistiť a udržiavať vŕtačku?

Pred čistením odpojte zástrčku zo zásuvky. Teleso stroja čistite jemnou mierne navlhčenou handričkou (mydlová voda). Nepoužívajte agresívne čistiace prostriedky ako benzín, alkohol alebo amoniak. Pravidelne kontrolujte, či vetracie otvory nie sú upchaté prachom. Tupé vrtáky je potrebné nabrúsiť alebo vymeniť.

Čo robiť, ak sa vŕtačka prehrieva alebo sa vrták zasekne?

V prípade prehriatia znížte tlak na nástroj: príklepová vŕtačka vyžaduje minimálny tlak. Ak sa vrták zasekne, okamžite uvoľnite spínač a odpojte nástroj. Použite kľúč na uvoľnenie vrtáka zo skľučovadla. Pri hlbokých otvoroch do betónu najprv urobte predvrt malým vrtákom a potom rozšírte.

Aké sú základné bezpečnostné pokyny?

Vždy noste ochranné okuliare, chrániče sluchu a protiprachovú masku. Používajte bočnú rukoväť pre lepšiu kontrolu. Držte nástroj za izolované povrchy, ak vŕtate v blízkosti elektrických káblov. Nepracujte vo vlhkom prostredí bez prúdového chrániča (RCD). Pred akýmkoľvek nastavovaním alebo výmenou príslušenstva odpojte zástrčku.

Ako recyklovať vŕtačku Ferm po skončení životnosti?

Nevyhadzujte nástroj do domáceho odpadu. V súlade so smernicou o OEEZ (2012/19/EÚ) sa elektrické nástroje po skončení životnosti musia zbierať oddelene a recyklovať ekologickým spôsobom. Odovzdajte ho na určenom zbernom mieste (zberný dvor, špecializovaná predajňa). Obaly je tiež potrebné triediť.

NÁVOD NA OBSLUHU PDM1049P_K Ferm

Nevyhazujte tento vyrobek do nevhodného kontejneru.

• Spinač zapnuto/vypnuto (5) muzete zajistit stisknutím spinače zapnuto/vypnuto (5) a následným stisknutím zajistovaciho tlacítka (4).
• Zajistovaci tlačitko uvolnite krátým stisknutímpinače zapnuto/vypnuto (5).

Dakujeme vam, ze ste si zakupili produkt značky Ferm. Získali ste tám špičkový produkt od jegného z popredných europskych dodávatěov. Vsetky produkty, ktoré vam boli dodané spolocnostou Ferm sa vyrabaju podlá majvyších standardov vykonu a bezpečnosti. V rámci našej podnikovej filozofie poskytujeme aj špičkové zákaznicke sluzby v kombinácii s komplexnou zárukou. Dufame, ze nás produkt vam bude dobre sluzit 'este mnoho rokov.

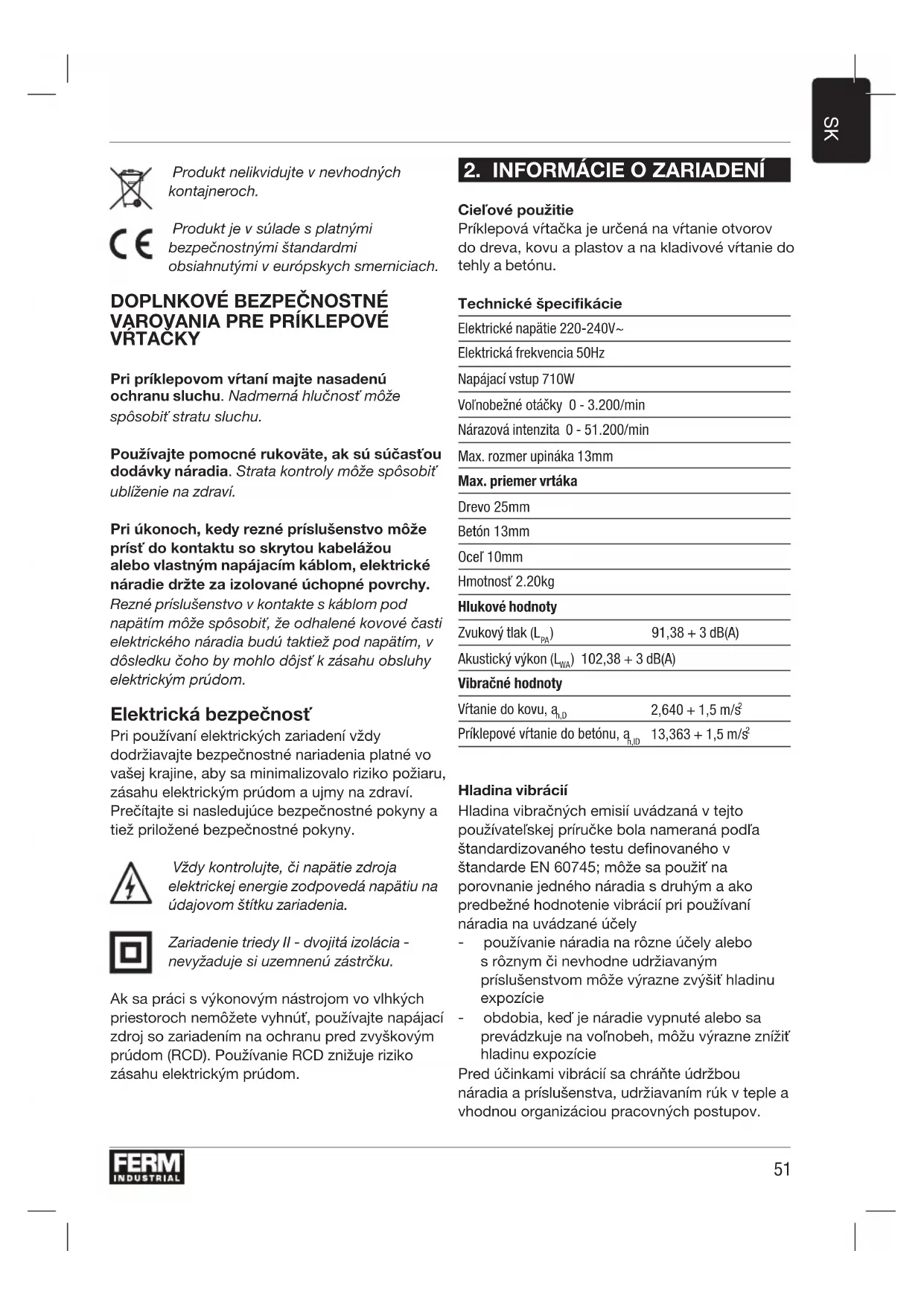

1. BEZPEÇNOSTNÉ VAROVANIA

VAROVANIE

Precitajte si prilozené bezpečnostné varovania, doplnkové bezpečnostné varovania aPokyny. Nedodržiavanie bezpečnostnéch varovani aPokynov moze mat za následok zásah elektrickým prudom, vznik požiaru a/alebo važnu ujmu na zdraví. Vsetky bezpečnostné varovania aPokyny si odložte na budúce použitie.

V použivatel'skej príručke alebo priamo na produktu najdete nasledujúce symboly:

Precitajte si použivatel'skú príručku.

Riziko ublizenia na zdraví.

Majte nasadenú protiprachovú masku.

Dvojtáizolácia

Produkt nelikvidujte v nevhodnych kontajneroch.

Produkt je v sulade s platnymi bezpečnostnymi štandardmi obsiahnutymi v europskych smerniciach.

DOPLNKOVÉ BEZPECNOSTNÉ

VAROYANIA PRE PRÍKLEPOVÉ
VRTACKY

Pri príklepovom vrtani majte nasadenú ochranu sluchu. Nadmerná hlučnost'moze spősobit stratu sluchu.

Používajte pomocné rukováte, ak su súčastódodávy náradia. Strata kontroly moze spósobit ubliženie na zdravi.

Pri ukonoch, kedy rezné prisluşenstvo moze\

Pri použivané elektrickych zariadení vždy dopržiavajte bezpečnostné nariadenia platné vo vašej krajine, aby saminimalizovalo riziko požiaru, zasahu elektrickým prudom aujmy na zdraví. Precitajte si nasledujúce bezpečnostnéPokyny a tiež prilozéné bezpečnostnéPokyny.

Vždy kontrolujte, Či napatie zdroja elektrickej energia zodpovedá napatiu na udajovom štiku zariadenia.

Zariadenie triedy II -dvojita izolacia nevyzaduje si uzemenu zastrku.

Hladina vibračných emisi uvádzaná v tejto používatěskej príručke bola nameraná podla štandardizovaného testu definovaného v štandarde EN 60745; moze sa použit na porovnanie jegného náradia s druhým a ako predbezné hodnotenie vibrácii pri používaní nárdia na uvádzané účely

• použivanie náradia na rozne učely alebo s roznym ān nevhodne udržiavaným prislušenstvom može vyrazne zvyšit hladinu expoźćie
• odobodia, ked' je náradie vypnuté alebo sa prevádzkuje na vol'nobeh, možu vyrazne znižit hladinu expoźćie

Cisla uvedené v texte sa odvolávajú na diagramy na stranách 2.

Obr. A

1. Upinak
2. Spinač vyberu funkcie
3. Hlibkova zarazka
4. Tlačidlo blokovania
5. Spinač Zap./Vyp.
6. Prepinač smeru otáčania dořava/doprava
7. Postranná rukovat
8. Vyber funkcie: Vrtacie kladivo
9. Vyber funkcie: Vrtanie

Obr. B

1. Zadná objímka
2. Predná objímka

3. PREVÄDZKA

Priklepové vitačky vyžaduju len vel'mi malý tlak zo strany obsluhy. Nadmerný tlak vyvjaný na náradie moze viest'k

neziaducemu prehrievaniu motora a spaleniu pohánaného nastroja.

Postranná rukovat' Obr. A

Postranná rukováť (8) sa dá otáčat'o 360 okolo vřtacej hlavice, vd'Aka Čumu je možné zabezpečit pohodlnú a bezpečné obsluhu pre pravákov aj 'lavákov.

• Otočením proti smeru hodinovych rucíchiek uvolnite postrannú rukováť (8).
• Postrannú rukováť otočte do požadovanej polohy.
• Postrannú rukováť znovu zatiahnite v novej polohe otáčaním v smere hodinovych ručićiek.

Vymena a odstrańovanie vrtákovych násad Obr. A - B

Pred vymenou násad najskó odpojte elektrickú zástrčku od nastennej zásuvky.

Násady pravidne kontrolujte v priebehu používania. Tupé násady je potrebné znovu naostrit alebo vymenit.

• Otvorte upinák (1) otočením prednej objímky (12) v smere hodinovych ručićiek za súcasného držania zadnej objímky (11) alebo jej otočením proti smeru hodinovych ručićiek azasuťne nasadu do otvoru na upináku.
• Násadu zatiahnite otácaním prednej objímky (12) proti smeru hodinovych ručićiek za súcasného držania zadnej objímky (11) alebo jej otácaním v smere hodinovych ručićiek.

Nastavenie híbkovej zarážky Obr. A

• Otočením proti smeru hodinovych rucičiek uvolnite postrannú rukováť (8).
• Hlbkovu zarazku (3)zasunte cez otvor v kruzkua na postrannej rukovati.
• Pravitko zasunte na požadovanú híbku.
• Skrutku znova zatiahnite otáčaním v smere hodinovych ručićiek.

Spinač Zap./Vyp. Obr. A

Vrtanie a funkcia vrtacieho kladiva

V tripade ve'kych otvorov, napriklad do mimoriadne tvrdeho betonu, zacnite s pouzitim mensej nasydny na vyvtorenie vodiaceho otvoru a nasledne otvor vrtanim Rozsirte na nominalnu velkost.
Zariadenie pavne uchopte 2 rukami. Uvedomte si, ze vrtak sa moze zaseknut, cohodosledkom bude nahle pretocenie zariadenia (najma pri vrtani hlbokych otvorov).
- Na zariadenie prilis netlachte, nechajte ho vykonat pracu zaVAS.

4. UDRZBA

Chybné alebo vyradene elektrické ci elektronické zariadenia musia byt zberane v prisluśnych recyklačnych zberniach.

Len pre krajiny ES

Elektrické náradie nelikvidujte ako sučast komunálneho odpadu. Podla Europskej smernice 2012/19/EU o vyradenych elektrických a elektronických zariadieniach jeimplementácie do narodného prava sa elektrické náradie, ktoré je viac nepoužitelné, musí zberat'ako separovany odpad a likvidovat ekologickym sposobom.

Produkt a použivatel'ská priručka podliehaju zmenám. Špecifikácie sa možu zmenit bez predchadzajúceho upozornenia.
