BEDIENUNGSANLEITUNG PDM1049P_K Ferm

Vielen Dank für den Erwerb theses Ferm Produkt. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den hochsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie gehört es außerdem, Ihnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ihnen viele Jahre Freude an thisem Produkt.

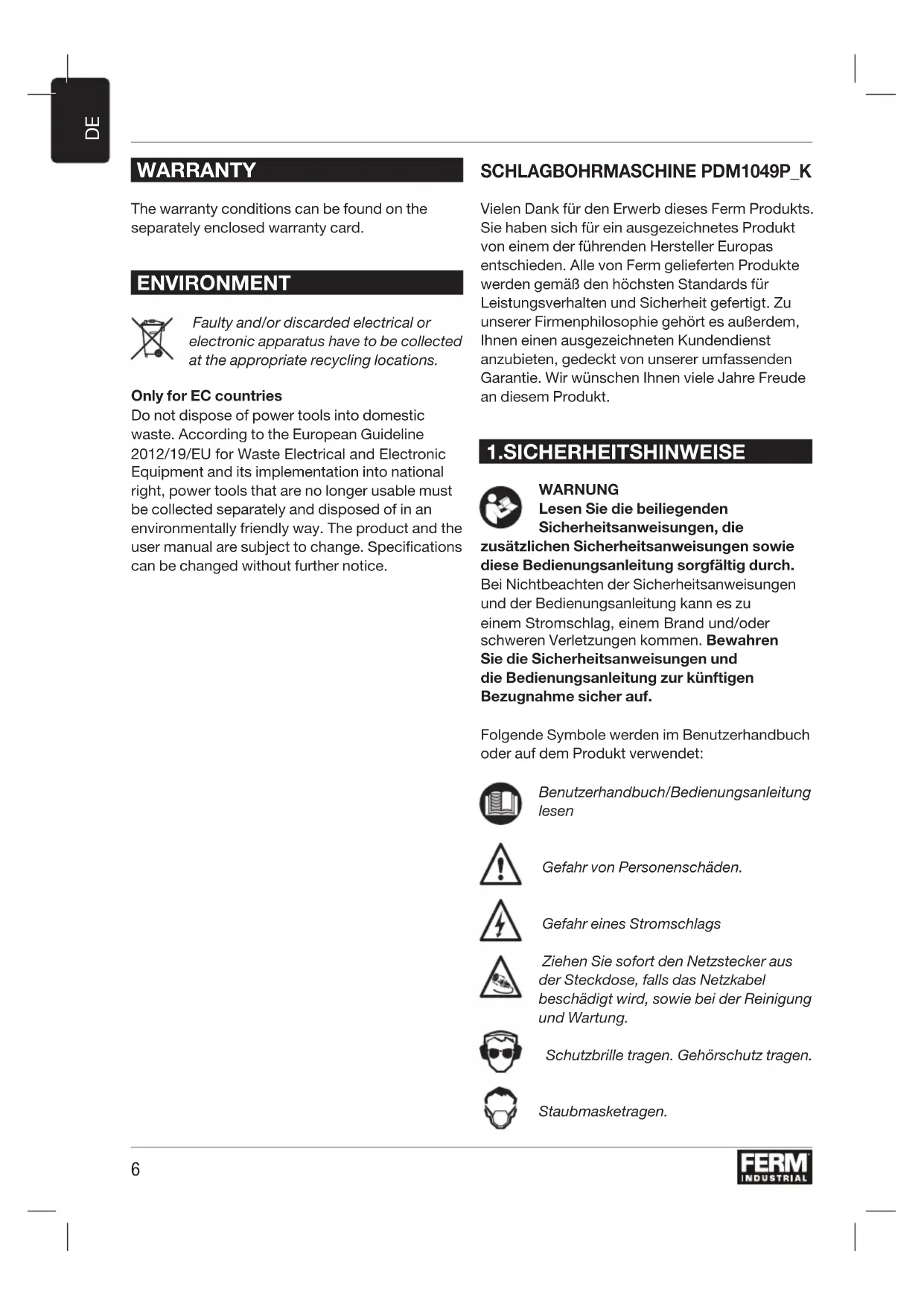

1.SICHERHEITSHINWEISE

WARNING

Lesen Sie die beiliegenden Sicherheitsanweisungen, die

zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme sichere auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lesen

Gefahr von Personenschäden.

Gefahr eines Stromschlags

Ziehen SiesofardenNetzsteckeraus der Steckdose,fallsdasNetzkabel beschadigt wird,sowiebei der Reinigung undWartung.

Schutzbrille tragen. Gehorschutz tragen.

Staubmasketragen.

Schutzisoliert

Produkt vorschäftsmäßig entsorgen, nicht über den Hausmüll

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

ZUSÄTZLICHESICHERHEITSHINWEISE FÜR SCHLAGBOHR MASCHINEN

Beim Schlagbohren Gehorschutz/TRagen. Larmbelastung kann zu Horschaden und soccer Horverlust führen.

Wenn Seiteintriffe zum Lieferumfang des Werkzeugs gehoren, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen.

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten durchführung, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommt kann.

Bei Kontakt des Schneidwerkzeugs mit einem stromfuhrenden Kabel wird der Strom an die Metalleteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

Sicherheit bei Elektrizität

Beachten Sie bei der Arbeit mit elektrischen Werkzeugen/Geräten stets die in Ihrlem Land geltenden Sicherheitsvorschriften, um Personenschäden, Stromschläge und Brände zu vermeiden. Lesen Sie die folgenden Sicherheitshinweise sowie die beiliegenden Sicherheitshinweise sorgfältig durch.

Stellen Sie immer sicher, dass die Spannung der Stromversorgung der Nennspannung auf dem Typenschild des Werkzeugs/Geräts entspricht.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich

Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden{lassen, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD).Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringgert.

2. GERÄTEDATEN

Verwendungszweck

These Schlagbohrmaschine wurde zur Bohrung von Löchern in Holz, Metall und Kunststoff entwickelt sowie für Hammerbohren in Ziegelstein und Beton.

Technische Daten

Netzspannung 220-240V~
Netzfrequenz 50Hz
Leistungsaufnahme 710W
Drehzahl, ohne Last 0-3.200/min
Schlagzahl 0-51.200/min
Max. Futter-Gröbe 13mm
Max. Bohrdurchmesser
Holz 25mm
Beton 13mm
Stahl 10mm
Gewicht 2.20kg
Schallwerte
Schalldruck (LPA)	91,38 + 3 dB(A)
Schalleistung (LWA)	102,38 + 3 dB(A)
Vibrationswerte
Bohren in Metall, ah,d	2,640 + 1,5 m/s2
Schlagbohren in Beton, ah,ID	13,363 + 1,5 m/s2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und die Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke vorläufig zu beurteilen.

Die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann die Belastung erheblich erhöhen.
- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft, aber nicht eingesetzt wird, können die Belastung erheblich verringn.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm, und organisieren Sie ihren Arbeitsablauf.

Beschreibung

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2.

Abb. A

1. Bohrfutter
2. Funktionsauswahlschalter
3. Tiefenanschlag
4. Feststelltaste
5. Ein-/Ausschalter
6. Links-/Rechtsdrehschalter
7. Seitengriff
8. Funktionsauswahl: Hammerbohren
9. Funktionsauswahl: Bohren

Abb. B

1. Hintere Hülse
2. Vordere Hülse

3. BETRIEB

Schlagbohren erfordert eine außerst geringe Druckausübung durch den Bediener. Wird ein übermöbig hoher Druck auf das Gerät ausgeübt, kann diese zu Überhitzung des Motors und zum Verbrennen des angetriebenen Werkzeugs führen.

Seitengriff

Abb. A

Der Seitengriff (8) lassst sich um 360^ um den Bohrkopf herum drehen und ermöglich so einen komfortablen Betrieb für Links- und Rechtshänder.

• Losen Sie den Seitengriff (8) durch Drehengegen den Uhrzeitigersinn.

• Drehen Sie den Seitengriff in die gewünschte Stellung.

• Blockieren Sie den Seitengriff in der neuen Stellung, indem Sieihn im Uhrzeigersinn drehen.

Einsetzen und Entfernen von Bohreinsatzen Abb.A-B

Bevor Sie Bohreinsätze austauschen,
entfern Sie als erstes das Netzkabel von der Steckdose.

Überprüfen Sie die Bohreinsätze regelmäßig während des Gebrauchs. Stumpfe Bohreinsätze müssen geschärft oder ausgetauscht werden.

• Öffnen Sie das Bohrfutter (1) durch Drehen der vorderen Hülse (12) im Uhrzeigersinn, während Sie gleichzeitig die wichtere Hülse (11) in der Stellung halten oder gegen den Uhrzeigersinn drehen. Führten Sie den Bohreinsatz in die Bohrfutteröffnung ein.
• Befestigen Sie den Bohreinsatz durch Drehen der vorderen Hülse (12) gegen den Uhrzeigersinn, während Sie gleichzeitig die hinterere Hülse (11) in der Stellung halten oder im Uhrzeigersinn drehen.

Einstellen des Tiefenanschlags

Abb. A

• Losen Sie den Seitengriff (8) durch Drehengegen den Uhrzeigersinn.
• Führer Sie den Tiefenanschlag (3) in die Öffnung im Seitengriffring ein.
• Schieben Sie den Tiefenanschlag bis zur gewünschten Tiefe.
• Drehen Sie die Schraube wieder fest, indem Sie diese im Uhrzeigersinn drehen.

Ein-/Ausschalter

Abb. A

• Schalten Sie die Maschine durch Drucken des Ein-/Ausschalters (5) ein. Wenn Sie den Ein-/Ausschalter (5) loslassen, schaltet sich das Gerät aus.
  Die Drehzahl kann kontinuierlich durch den Druck, der auf den Ein-/Ausschalter (5) ausgeübt wird, eingestellt werden: Stärkerer Druck führt zu einer höheren Drehzahl und geringerer Druck zu einer niedrigeren Drehzahl.

Feststelltaste

Abb. A

• Sie können den Ein-/Ausschalter (5) durch Drücken des Ein-/Ausschalters (5) und anschließend der Feststelltaste (4) spreren.
• Drücken Sie zum Lösen der Verriegelung ein weiteres Mal kurz auf den Ein-/Ausschalter (5).

Einstellen der maximalen Drehzahl Abb.A

• Schalten Sie die Maschine durch Drucken des Ein-/Ausschalters (5) ein.
• Blockieren Sie den Ein-/Ausschalter (5) durch Drucken der Feststelltaste (4).

Wechseln der Drehrichtigung Abb.A

Ändern Sie während des Betriebs nicht die Drehrichtung.

• Drehrichtung gegen den Uhrzeigersinn: Verschieben Sie den Links-/ Rechtsdrehschalter (7) nach "
• Drehrichtung im Uhrzeigersinn: Verschieben Sie den Links-/Rechtsdrehschafter (7) nach “

Funktionsauswahlschalter Abb.A

Um Geräteschäden zu vermeiden, darf der Funktionsauswahlschalter (2) nur betätig werden, wenn das Gerät nicht betrieben wird.

• Stellen Sie den Funktionsauswahlschalter (2) zum Bohren auf (10).
• Stellen Sie den Funktionsauswahlschalter (2) zum Schlagbohren auf (9).

Tipps fur die Benutzung

Verwenden Sie das Gerät immer mit fest verankertem Seitengriff. Die Bedienung ist komfortabler und die Ausführung préziser.

Achtung: Bohrer und Meißel können sehr heiß werden.

Bohren und Hammerbohren

• Führer Sie zum Bohren von großen Lächern, zum Beispiel in sehr hartem Beton, zuerst eine Testbohrung aus, indem Sie einen kleineren Bohreinsatz verwenden. Bohren Sie anschließend mit der Nenngroße.
• Halten Sie das Gerät fest in beiden Händen. Beachten Sie, dass es zu einer Blockade des Bohrs kommt kann, wodurch sich das Gerät eventuell plötzlich dreht (besonderss beim Bohren von tiefen Lächern).
• Üben Sie keinen starken Druck auf das Gerät aus. Lassen Sie das Gerät die Arbeit verrichten.

4. WARTUNG

Schalten Sie das Werkzeug immer aus, undziehen Sie den Netzstecker aus der Steckdose,bevor Sie Reinigungs- oder Wartungsarbeiten am Werkzeug vornehmen.

Reinigen Sie das Werkzeuggehäuse regelmäß mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie safer, dass die Luftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaltenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeucht wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffeile beschädigen.

GARANTIE

Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dazu vorgesehen. Recyclung-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht mussen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. Am Produkt und am Benutzerhandbuch konnen Änderungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankündigung ändern.
