ER508 - Tondeuse électrique PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse électrique rechargeable
Marque	Panasonic
Modèle	ER508
Alimentation	230 V CA, 50 Hz
Tension du moteur	1,2 V CC
Temps de charge	12 heures
Autonomie	Environ 60 minutes
Usage	Taille de la barbe et des moustaches (usage domestique)
Hauteurs de coupe	1 mm (sans peigne) ; 3, 6, 9, 12, 10, 20, 30, 40 mm avec peignes
Peignes inclus	3/6 mm, 9/12 mm, 10/20/30/40 mm, fixation effilage (1/3)
Lame	Lame amovible et lame fixe
Nettoyage	Lavable à l'eau (lame) ; nettoyage à la brosse
Lubrification	Huile fournie, appliquer avant chaque utilisation
Sécurité	Commutateur verrouillé si fixation mal positionnée ; débrancher avant nettoyage
Batterie	Rechargeable, durée de vie environ 6 ans (recharge tous les 6 mois minimum)
Adaptateur secteur	Modèle RE5-79
Indicateur de charge	Témoin lumineux

FOIRE AUX QUESTIONS - ER508 PANASONIC

Comment recharger la tondeuse ER508 ?

Branchez l'adaptateur secteur (RE5-79) au corps de la tondeuse et à une prise 230 V. Le témoin lumineux s'allume. La charge dure 12 heures. Débranchez après charge.

Quelle est l'autonomie de la batterie ?

L'autonomie est d'environ 60 minutes en fonctionnement continu après une charge complète.

Comment nettoyer la tondeuse ?

Retirez la lame, rincez-la à l'eau courante ou utilisez la brosse de nettoyage. Ne plongez pas l'appareil dans l'eau. Appliquez ensuite quelques gouttes d'huile sur les lames.

Comment installer et retirer les peignes ?

Placez un côté des crochets du peigne dans le support, puis faites glisser l'autre côté jusqu'au déclic. Pour retirer, faites glisser un côté hors du support. Assurez-vous que le commutateur est sur '0-charge'.

Comment effiler les poils avec la tondeuse ?

Utilisez la fixation d'effilage (1/3) en la poussant sur les lames jusqu'au déclic. Retirez-la en tirant tout en poussant sur les côtés. L'effilage coupe environ un tiers des poils.

Que faire si la tondeuse ne fonctionne pas ?

Vérifiez que la fixation est correctement installée. Si le commutateur reste bloqué, déplacez la fixation vers le haut ou le bas tout en poussant le commutateur. Si toujours inactif, attendez 1 minute après avoir mis sur '0-charge'.

Quelle huile utiliser et où l'appliquer ?

Utilisez l'huile fournie avec l'appareil. Appliquez quelques gouttes sur les emplacements indiqués par des flèches (fig. 19) avant chaque utilisation pour éviter l'émoussement et les bruits anormaux.

Comment remplacer les lames ?

Mettez le commutateur sur '0-charge'. Retirez l'ancienne lame en poussant la lame amovible avec le pouce. Pour installer la nouvelle, insérez le crochet de montage dans le support jusqu'au déclic. Les lames sont à remplacer si la qualité de coupe diminue.

Quelles sont les précautions de sécurité essentielles ?

Ne pas utiliser en milieu humide, débrancher avant nettoyage, ne pas démonter, utiliser uniquement l'adaptateur RE5-79, et ranger à l'abri de la chaleur. Consultez la notice pour la liste complète.

Quelle est la durée de vie des lames et de la batterie ?

Les lames durent environ 6 ans pour une utilisation de 20 min deux fois par mois. La batterie rechargeable a une durée de vie similaire si chargée 3 fois par mois. Rechargez au moins tous les 6 mois.

MODE D'EMPLOI ER508 PANASONIC

Nosyouremercionsd'avoir portelévoitrochoix sur la tondeuse ER508dePanasonic.

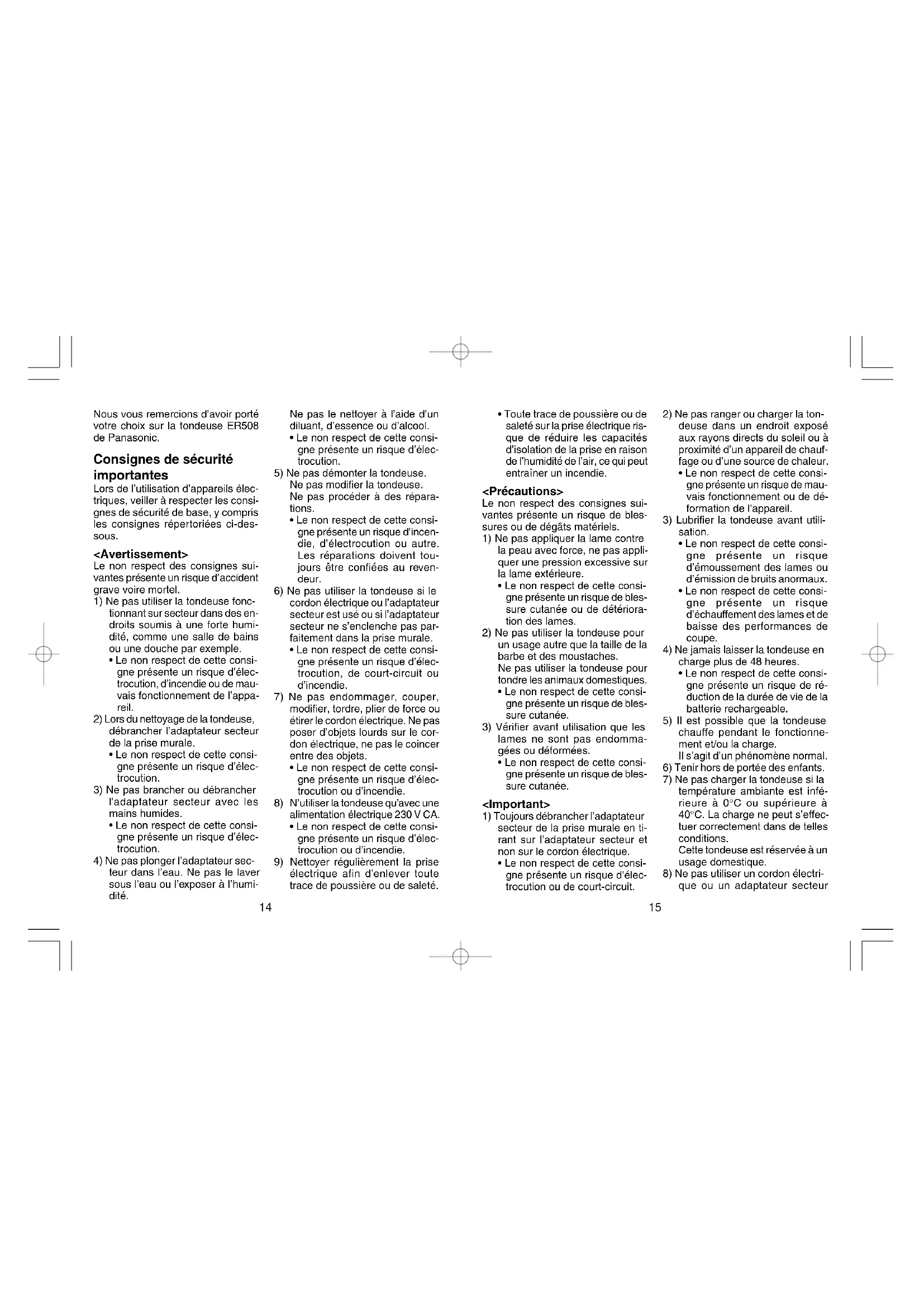

Consignes de sécurité importantes

Lors de l'utilisation d'appareils électriques, veiller à respecter les consignes de sécurité de base, y compris les consignes répertoriées ci-dessous.

Le non respect des consignes suivantes presente un risque d'accident grave voire mortel.

1) Ne pas utiliser la tondeuse fonctionnant sur secteur dans des endroits soumis à une forte humidité, comme une salle de bains ou une douche par exemple.
- Le non respect de cette consigne presente un risque d'électrocution, d'incendie ou de mauvais fonctionnement de l'article.
2) Lors du nettoyage de la tondeuse, débrancher l'adaptateur secteur de la prise murale.
Le non respect de cette consigne presente un risque d'électrocution.
3) Ne pas brancher ou débrancher l'adaptateur secteur avec les mains humides.
Le non respect de cette consigne presente un risque d'électrocution.
4) Ne pas plonger l'adaptateur sec-. teur dans I'eau. Ne pas le laver sous I'eau ou I'exposer a I'humi-dite.

Ne pas le nettoyer à l'aide d'un diluant, d'essence ou d'alcool.
Le non respect de cette consigne presente un risque d'électrocution.
5) Ne pas démonter la tondeuse.
Ne pas modifier la tondeuse.
Ne pas procéder à des réparations.
Le non respect de cette consigne presente un risque d'incendie, d'électrocution ou autre. Les réparations doivent toutes être confiées au revendeur.
6) Ne pas utiliser la tondeuse si le cordon électrique ou l'adaptateur secteur est use ou si l'adaptateur secteur ne s'enclenché pas parfaitement dans la prise murale.
Le non respect de cette consigne presente un risque d'électrocution, de court-circuit ou d'incendie.
7) Ne pas endommager, couper, modifier, tordre, plier de force ou etirer le cordon electrique. Ne pas poser d'objets lourds sur le cordon electrique, ne pas le coincer entre des objets.
- Le non respect de cette consigne presente un risque d'électrocution ou d'incendie.
8) N'utiliser la tondeuse qu'avac une alimentation electrolyque 230 V CA. -Le non respect de cette consigne presente un risque d'electrocution ou d'incendie.
9) Nettoyer régulierement la prise électrique afin d'éleverer toute trace de poussière ou de saleté.

• Toute trace de poussière ou de saleté sur la prise électricque risque de réduire les capacities d'isolement de la prise en raison de l'humidité de l'air, ce qui peut entrainer un incendie.

Le non respect des consignes suivantes presente un risque de blessures ou de dégats matériels.

1) Ne pas appliquer la lame contre la peau avec force, ne pas appliquer une pression excessively sur la lame extérieure.
Le non respect de cette consigne presente un risque de blessure cutanée ou de dépréciation des lames.
2) Ne pas utiliser la tondeuse pour un usage autre que la taille de la barbe et des moustaches.
Ne pas utiliser la tondeuse pour tandre les animaux domestiques.
- Le non respect de cette consigne présente un risque de blessure cutanée.
3) Vérifier avant utilisation que les lames ne sont pas endommages ou déformées.
Le non respect de cette consigne presente un risque de blessure cutanée.

1) Toujours débrancher l'adaptateur secteur de la prise murale en ti-rant sur l'adaptateur secteur et non sur le cordon électrique.

• Le non respect de cette consigne presente un risque d'électrocution ou de court-circuit.

2) Ne pas ranger ou charger la tondeuse dans un endroit exposé aux rayons directs du soleil ou a proximé d'un apparéil de chaufage ou d'une source de chaleur.
Le non respect de cette consigne presente un risque de mauvais fonctionnement ou de déformation de l'appareil.
3) Lubrifier la tondeuse avant utilisation.
Le non respect de cette consigne presente un risque d'emoussement des lames ou d'émission de bruits anormaux.
Le non respect de cette consigne presente un risque d'échauffement des lames et de baisse des performances de coupe.
4) Ne jamais laisser la tondeuse en charge plus de 48 heures.
Le non respect de cette consigne presente un risque de reduction de la durée de vie de la batterie rechargeable.
5) Il est possible que la tondeuseCHAUFFE pendant le fonctionnement et/ou la charge.
Il s'agit d'un phénomène normal. 6) Tenir hors de portée des enfants.
7) Ne pas charger la tondeuse si la temperature ambiente est inférieure a 0^ ou supérieure a 40^ . La charge ne peut s'effectuer correctement dans de telles conditions. Cette tondeuse est réservée à un usage domestique.
8) Ne pas utiliser un cordon électrique ou un adaptateur sector.

autre que celui spécialement concu pour ce modele. N'utiliser que I'adaptateur RE5-79.

Identification des éléments

Lame
Support de fixation
Commutateur marche/arret
Corps de la tondeuse
Témoin indicateur
Fixation du peigne 10/20/30/40 mm
Fixation du peigne 3/6 mm
Fixation du peigne 9/12 mm
Fixation pour I'effilage (1/3)
Lame amovible
Lame fixe
Levier de nettoyage
Adaptateur secteur
Cordon electrique
Hulle
Brosse de nettoyage

Avantutilisation

Appliquer de l'huile avant chaque utilisation sur les emplacements indiqués par des flèches sur la fig. 19.

Utilisation

1) Mettre le commutateur marchel/ arrêt sur la position " 0-charge et brancher le cordon au corps de la tondeuse (fig. 1).
2) Brancher l'adaptateur secteur a une prise de courant. Le témoin indicateur de charge s'allume (fig. 2).
3) Lorsque la batterie est chargée, débrancher l'adaptateur secteur

de la prise de courant. La batterie peut être rechargée en 12 heures, une charge compte offre environ 60 minutes d'autonomie en fonctionnement continu.

1) Pour utiliser la tondeuse, brancher l'adaptateur sector au corps de la tondeuse de la même manière que lors de la mise en charge etmettre le commutateur marche/arrêt sur la position "0-charge".
2) Il est possible que la tondeuse ne fonctionne pas si l'adaptateur secteur est branché alors que le commutateur marche/arrêt est sur la position "1". Si tel est le cas,mettre le commutateur marche/arrêt sur la position "0-charge",attendre environ 1 minute et le remetre sur la position "1".
3) Une fois l'utilisation de la tondeuse terminée, veiller également à remetre le commutateur marche/arrêt sur la position "0-charge".

Si le commutateur marche/arrêt resté sur la position "1", la batterie rechargeable va se décharger complètement et sa durée de vie va diminuer.

1) Mettre le commutateur marche/ arrêt sur la position "0-charge", régler la fixation à la hauteur de tonte désirée en la faisant glisser

jusqu'à ce qu'un déclic se produit à l'une des 4 positions (fig. 3).

Lorsque le commutateur marché/arrêt est mis sur la position "1", la fixation se verrouille de manière à ne plus glisser.

Le commutateur marche/arrêt est concu de telle maniere qu'il ne fonctionnera pas si la fixation n'est pas dans la bonne position.

Si le commutateur ne fonctionne pas, regler la position de la fixation en la déplacant vers le haut ou vers le bas tout en poussant le commutateur.

2) Pour couper les poils à la hauteur désirée, déplacer la tondeuse dans le sens inverse de la pousse des poils (la longueur des poils sera légèrement supérieure à la hauteur fixée). (fig. 4) (Ne pas utiliser la tondeuse dans l'autre sens. Cela risquerait de couper une longueur trop importante de poils.) (fig. 5)
3) Avant de modifier la hauteur de tonte ou d'enlever la fixation, eteindre la tondeuse ("0-charge").

1) Les hauteurs de coupe sont indiquées sur les cotes et à l'intérieur des fixations, veiller à consulter les indications de hauteur afin d'installer correctement la fixation pour la hauteur de coupe désirable (fig. 6).

2) Pour installer la fixation du peigne sur la tondeuse, placer un cote des crochets de la fixation du peigne dans le support de fixation (5), puis faire glisser l'autre cote dans l'autre support (6) en suivant la direction indiquée par la flèche (fig. 7).
3) Pour-retirer la fixation du peigne de la tondeuse, faire glisser un cote de la fixation hors du support en suivant la direction indiquee par la flèche (fig. 8).

1) Pour effilier les poils (1/3 des poils), installer la fixation pour l'effilage sur les lames de la tondeuse en suivant la direction indiquée par la flèche (fig. 9). (Pousser la fixation jusqu'à ce qu'un décis ce fasse entendre.)
2) Pour-retirer la fixation, tirer sur la fixation tout en poussant sur les deux cotes en suivant la direction des flèches (fig. 10).

1) Placer la tete de la tondeuse directement sur les poils (fig. 11). La tondeuse utilisée sans fixation peut couper des poils d'une longueur de 1mm au plus.

1) Tenir le corps de la tondeuse de telle maniere que l'indication "Panasonic" est dirigée vers le haut et pousser la lame avec le pouce en suivant la direction indiquée par la flèche.

Tout en faisant cela, attraper la

lame avec l'autre main. Veiller àmettre le commutateur marche/arrêt sur la position "0-charge"avant de retarder la lame (fig. 12).
2) Pour remettre la lame en place, placer le crochet de montage dans le montage de la lame situe sur le corps de la tondeuse et pouvoir le crochet jusqu'à ce qu'un décièse se fasse entendre (fig. 13).

Durées de vie de la lame et de la batterie

La durée de vie de la lame dép de la fréquence et de la longd'utilisation. Pour une utilisation 20 minutes deux fois par moi durée de vie des lames est esti à environ 6 ans. Si, malgré un etien correct, la qualité de coupiminue sensiblement, les lamesuseses et doivent être replacé

La durée de vie de la batterie dépend de la fréquence et de la longueur d'utilisation. Si la batterie est chargeé 3 fois par mois, sa durée de vie sera d'environ 6 ans. Si l'appareil n'est pas chargeé pendant plus de 6 mois, la batterie va se vider et la durée de vie risque de diminuer. Il est par consécut repondé de charger la batterie au moins une fois tous les 6 mois même si la tondeuse n'est pas utilisée régulièrement.

Entretien de la lame

Lavage à l'eau
1) Rincer la lame à l'eau courante pour referrer tous les poils collés (fig. 14).
2) Rincer l'intérieur de la tondeuse à l'eau courante pour retirer tous les poils (fig. 15).
3) Secouer delicatement la tondeuse 4 ou 5 fois, essuyer les gouttes d'eau qui restent sur la tondeuse et la lame et placer la tondeuse sur une serviette, de telle manière que l'indication "L'avable" est dirigée vers le haut, pour qu'elle sèche complètement (fig. 16).
4) Appliquer quelques gouttes d'huile sur les emplacements indiqués par les flèches (fig. 19).
5) Remetre la lame en place sur le corps de la tondeuse.

AVERTISSEMENT: débrancher l'adaptateur secteur de la tondeuse avant de passer la tondeuse sous l'eau.

Lavage à larosse
1) Utiliser la Brosse de nettoyage pour retarder les poils coupés du corps de la tondeuse et des contours de la lame (fig. 17).
2) Enlever la lame et utiliser larosse pour retirer les poils coupés de la cordure de la lame.
3) Utiliser la Brosse pour retarder lespoils coupés coinces entre la lame fixe et la lame amovible.

Appuyer sur le levier de nettoyage de manière à relever la lame amovible et utiliser la brosse pour refetter les-poils coupés coinces entre les lames (fig.18).

4) Appliquer quelques gouttes d'huile sur les emplacements indiqués par les flèches (fig. 19).
5) Remetre la lame en place sur le corps de la tondeuse.

Une fois la batterie retiree, veiller a ne pas court-cuiter ses bornes ^+ et-

Fiche technique

Alimentation:230VCA,50Hz Tension du moteur:1,2V CC
Temps de charge : 12 heures
