KÄYTTÖOHJE ER508 PANASONIC

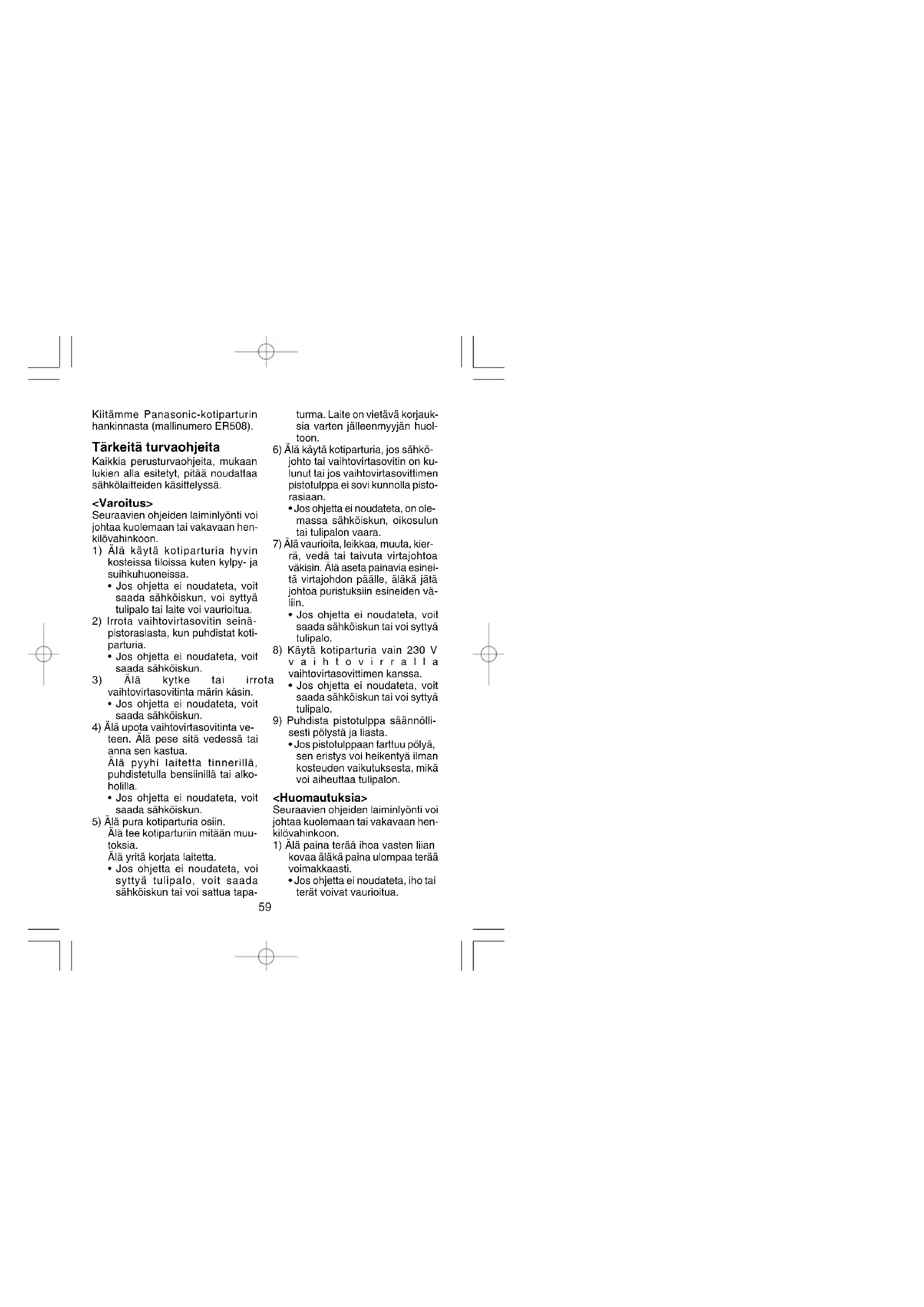

Kiitämme Panasonic-kotiparturin hankinnasta (mallinumero ER508). Tärkeitä turvaohjeita Kaikkia perusturvaohjeita, mukaan lukien alla esitetyt, pitää noudattaa sähkölaitteiden käsittelyssä. <Varoitus> Seuraavien ohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan hen- kilövahinkoon.

1) Älä käytä kotiparturia hyvin

kosteissa tiloissa kuten kylpy- ja suihkuhuoneissa.

• Jos ohjetta ei noudateta, voit saada sähköiskun, voi syttyä tulipalo tai laite voi vaurioitua.

2) Irrota vaihtovirtasovitin seinä-

pistorasiasta, kun puhdistat koti- parturia.

• Jos ohjetta ei noudateta, voit saada sähköiskun.

3) Älä kytke tai irrota

vaihtovirtasovitinta märin käsin.

• Jos ohjetta ei noudateta, voit saada sähköiskun.

4) Älä upota vaihtovirtasovitinta ve-

teen. Älä pese sitä vedessä tai anna sen kastua. Älä pyyhi laitetta tinnerillä, puhdistetulla bensiinillä tai alko- holilla.

• Jos ohjetta ei noudateta, voit saada sähköiskun.

5) Älä pura kotiparturia osiin.

Älä tee kotiparturiin mitään muu- toksia. Älä yritä korjata laitetta.

• Jos ohjetta ei noudateta, voi syttyä tulipalo, voit saada sähköiskun tai voi sattua tapa- turma. Laite on vietävä korjauk- sia varten jälleenmyyjän huol- toon.

6) Älä käytä kotiparturia, jos sähkö-

johto tai vaihtovirtasovitin on ku- lunut tai jos vaihtovirtasovittimen pistotulppa ei sovi kunnolla pisto- rasiaan.

• Jos ohjetta ei noudateta, on ole- massa sähköiskun, oikosulun tai tulipalon vaara.

7) Älä vaurioita, leikkaa, muuta, kier-

rä, vedä tai taivuta virtajohtoa väkisin. Älä aseta painavia esinei- tä virtajohdon päälle, äläkä jätä johtoa puristuksiin esineiden vä- liin.

• Jos ohjetta ei noudateta, voit saada sähköiskun tai voi syttyä tulipalo.

8) Käytä kotiparturia vain 230 V

vaihtovirralla vaihtovirtasovittimen kanssa.

• Jos ohjetta ei noudateta, voit saada sähköiskun tai voi syttyä tulipalo.

9) Puhdista pistotulppa säännölli-

sesti pölystä ja liasta.

• Jos pistotulppaan tarttuu pölyä, sen eristys voi heikentyä ilman kosteuden vaikutuksesta, mikä voi aiheuttaa tulipalon. <Huomautuksia> Seuraavien ohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan hen- kilövahinkoon.

1) Älä paina terää ihoa vasten liian

kovaa äläkä paina ulompaa terää voimakkaasti.

• Jos ohjetta ei noudateta, iho tai terät voivat vaurioitua.

vaihtovirtasovittimen pistotulppa seinäpistorasiasta. Latausaika on 12 tuntia. Täydellä latauksella lai- te toimii noin yhden tunnin jatku- vassa käytössä. <Vaihtovirtasovittimen käyttö>

1) Kytke vaihtovirtasovitin laittee-

seen samoin kuin latauksessa ja siirrä kytkin asentoon “1”.

2) Jos vaihtovirtasovitin kytketään

silloin, kun kytkin on asennossa “1”, kotiparturi ei ehkä toimi. Jos näin käy, siirrä kytkin ”0 charge” –asentoon, odota noin yhden mi- nuutin ajan ja siirrä kytkin takai- sin ”1”-asentoon.

3) Muista asettaa kytkin asentoon

“0·charge”, kun olet lopettanut kotiparturin käytön. Jos kytkin jätetään asentoon ”1”, ladattava akku tyhjenee ja akun käyttöikä lyhenee. <4-asentoinen, 10/20/30/40 mm :n ohjauskampa>

1) Kun laitteesta on katkaistu virta

(kytkin asennossa “0·charge”), säädä ohjauskamman leikkuukorkeus. Valittavana on neljä eri korkeutta. (Kuva 3) Kun siirrät virtakytkimen asentoon ”1”, ohjauskamman pidin lukittuu paikalleen, eikä sitä voi enää siirtää. Kytkin ei toimi, jos ohjauskampa ei ole oikein paikallaan. Jos virtakytkin ei toimi, nosta ohjauskamman pidintä ylös ja paina alas, kunnes se on oi- kein paikallaan ja kokeile sa- malla, toimiiko virtakytkin.

2) Leikkaa hiukset vasten niiden

laskeutumissuuntaa. (Hiukset jäävät hieman pidemmiksi kuin asettamasi leikkuukorkeus.) (Kuva 4) (Älä käytä kotiparturia väärään suuntaan. Hiuksista voi tulla liian lyhyet.) (Kuva 5)

3) Katkaise laitteesta virta

(“0·charge”) aina, ennen kuin vaihdat leikkuukorkeutta tai irrotat ohjauskamman. <3/6 mm:n, 9/12 mm:n ohjauskampa>

1) Leikkuukorkeus näkyy

ohjauskamman sisäpuolella ja reunoissa. Tarkista leikkuukorkeus ilmaisimista, kun kiinnität ohjauskamman paikal- leen. (Kuva 6)

2) Kun kiinnität ohjauskamman

trimmeriin, aseta ohjauskamman toisella puolella olevat koukut pitimeen B, ja paina sen jälkeen ohjauskamman toista reunaa toi- seen pitimeen B nuolen osoitta- maan suuntaan. (Kuva 7)

3) Kun haluat irrottaa

ohjauskamman trimmeristä, irro- ta ohjauskamman toinen reuna pitimestä B siirtämällä sitä nuolen suuntaan. (Kuva 8) <Ohennuskampa>

1) Kun haluat ohentaa hiuksia (1/3

hiuksista), kiinnitä ohennuskampa leikkuuterien päälle nuolten osoittamaan suun- taan. (Kuva 9)

2) Älä käytä kotiparturia muuhun

tarkoitukseen kuin hiusten leik- kaamiseen ja siistimiseen. Älä käytä lemmikkisi turkin trim- maamiseen.

• Jos ohjetta ei noudateta, iho voi vaurioitua.

3) Tarkista terien kunto ennen käyt-

• Jos ohjetta ei noudateta, iho voi vaurioitua. <Tärkeää>

1) Kun irrotat vaihtovirtasovittimen

seinäpistorasiasta, pidä kiinni pistotulpasta älä johdosta.

• Jos ohjetta ei noudateta, on ole- massa sähköiskun tai oikosulun vaara.

2) Älä säilytä tai lataa kotiparturia

suorassa auringonvalossa tai lä- hellä sähkölämmitintä tai muuta lämmönlähdettä.

• Jos ohjetta ei noudateta, laite voi vaurioitua.

3) Voitele kotiparturi ennen käyttöä.

• Jos ohjetta ei noudateta, terät voivat tylsyä tai laitteesta voi kuulua epänormaalia ääntä.

• Jos ohjetta ei noudateta, terät voivat kuumeta liikaa ja laitteen suorituskyky huonontua.

4) Kotiparturia ei saa ladata yli 48

• Jos ohjetta ei noudateta, akun käyttöikä voi lyhentyä.

5) Kotiparturi voi lämmetä käytön ja/

tai latauksen aikana. Tämä on normaalia.

6) Säilytä lasten ulottumattomissa.

7) Älä lataa kotiparturia alle 0 °C:n

tai yli 40 °C:n lämpötiloissa, sillä lataus ei onnistu tällaisissa olois- sa oikein. Kotiparturi on tarkoitettu vain sisäkäyttöön.

8) Käytä laitteessa vain sitä varten

suunniteltua virtajohtoa tai vaihtovirtasovitinta. Käytä vain sovitinta RE5-79. Laitteen osat A Terä B Lisälaitteiden pidin C Virtakytkin D Runko E Merkkivalo F 10/20/30/40 mm:n ohjauskampa G 3/6mm:n ohjauskampa H 9/12mm:n ohjauskampa I Ohennuskampa (1/3) J Liikkuva terä K Kiinteä terä L Puhdistusvipu M Vaihtovirtasovitin N Virtajohto O Öljy P Puhdistusharja Ennen käyttöä Levitä aina ennen käyttöä öljyä ku- vassa 19 nuolilla merkittyihin paikkoi- hin. Käyttö <Latausohjeet>

1) Laita kytkin asentoon “0·charge”

ja kytke virtajohto kotiparturiin. (Kuva 1)

2) Kiinnitä vaihtovirtasovitin seinä-

pistorasiaan. Latauksen merkki- valo syttyy. (Kuva 2)

(Paina, kunnes kuuluu naksahdus.)

2) Irrota trimmeri painamalla mo-

lempia sivuja nuolten suuntaan ja vedä irti. (Kuva 10) <Leikkaus ilman ohjaus- kampaa>

1) Leikkaa hiukset asettamalla ajo-

pää suoraan pitimeen. (Kuva 11) Ilman ohjauskampaa hiukset leika- taan alle 1 mm pituiseksi. <Terien kiinnitys ja irrotus>

1) Pidä kotiparturin runkoa siten,

että “Panasonic”-merkki on ylös- päin ja paina terää peukalolla nuolen suuntaan. Irrota terä. Muista asettaa virta- kytkin asentoon ”0 charge” ennen kuin irrotat terän. (Kuva 12)

2) Laita terä paikalleen asettamalla

terän kiinnityssalpa kotiparturin teränpitimeen ja paina, kunnes kuuluu naksahdus. (Kuva 13) Terien ja akkujen käyttö- ikä <Terien käyttöikä> Terien käyttöikä riippuu käyttö- tiheydestä ja käytön pituudesta. Terien pitäisi kestää noin 6 vuotta, kun kotiparturia käytetään kahdesti kuukaudessa 20 minuuttia kerral- laan. Jos leikkausteho heikkenee tuntuvasti asianmukaisesta hoidos- ta huolimatta, terät ovat kuluneet lop- puun ja ne pitää vaihtaa. <Akun käyttöikä> Akun käyttöikä riippuu käyttö- tiheydestä ja käytön pituudesta. Jos akkuja ladataan 3 kertaa kuukaudes- sa, akun käyttöikä on noin 6 vuotta. Jos laitetta ei ladata yli 6 kuukauteen, akkujen lataus purkautuu ja akkujen käyttöikä lyhenee. Vaikka laitetta ei käytetä säännölli- sesti, akku kannattaa ladata 6 kuu- kauden välein. Leikkuuterien hoito <Puhdista leikkuuterät aina käytön jälkeen>

1) Poista teriin jääneet irtohiukset

juoksevan veden alla. (Kuva 14)

2) Poista kotiparturin sisäosiin jää-

neet irtohiukset juoksevan veden alla. (Kuva 15)

3) Ravista kotiparturia varovasti 4~5

kertaa, kuivaa vesipisarat rungos- ta ja terästä ja aseta se pyyhkeen päälle siten, että “Washable” il- maisin on ylöspäin ja anna lait- teen kuivua. (Kuva 16)

4) Levitä muutama pisara öljyä

nuolten osoittamiin paikkoihin. (Kuva 19)

5) Kiinnitä leikkuuterä laitteen run-

koon. Varoitus: Irrota kotiparturi vaihtovirtasovittimesta, ennen kuin puhdistat sitä vedellä.

• Puhdistaminen harjalla

1) Puhdista hiukset laitteen rungos-

ta ja teristä puhdistusharjalla. (Kuva 17)

2) Irrota terä ja harjaa irtohiukset

3) Harjaa irtohiukset sekä kiinteäs-

tä että liikkuvasta terästä. Nosta

liikkuva terä ylös puhdistusta var- ten painamalla vipu alas ja pois- ta irtohiukset terien välistä harjal- la. (Kuva 18)

4) Levitä muutama pisara öljyä

nuolten osoittamiin paikkoihin. (Kuva19)

5) Kiinnitä leikkuuterä laitteen run-

koon. Ympäristönsuojelua koskeva huomautus Laitteen ladattava nikkelimetallihybridiakku voi olla ym- päristölle haitallinen. Ennen kuin hävität kotiparturin, irrota siitä akku ja hävitä se paikallisten jätehuolto- määräysten mukaisesti. <Akun irrottaminen> Irrota kotiparturi seinäpistorasiasta, ennen kuin irrotat akun. Pura akun lataus täysin.

1) Irrota leikkuuterä A ja irrota sen

jälkeen kolme ruuvia. (Kuva 20)

2) Irrota rungon kotelo. (Kuva 21)

3) Irrota neljä ruuvia. (Kuva 22)

4) Irrota terien pidin Q ja alempi

kansi R ja poista moottori S. (Kuva 23)

5) Irrota pistotulpan liitäntä T ja

poista nikkelimetallihybridiakku. (Kuva 24) Varo oikosulkemasta akun napoja, kun irrotat akun. Tekniset tiedot Virtalähde: 230 V AC, 50Hz Moottorin jännite: 1,2 V DC Latausaika: 12 h
