GEBRUIKSAANWIJZING ER508 PANASONIC

uw huid en duw niet te hard te- gen het buitenblad.

• Dit om letsel aan de huid of be- schadiging van de bladen te voorkomen.

2) Gebruik de trimmer niet voor an-

dere doeleinden dan normaal trimwerk.

• Gebruik hem niet om de vacht van huisdieren te trimmen.

• Dit om letsel aan de huid te voorkomen.

3) Controleer voor gebruik of de bla-

den niet zijn beschadigd of ver- vormd.

• Dit om letsel aan de huid te voorkomen. <Belangrijk>

1) Trek bij het verwijderen van de

stekker uit het stopcontact altijd aan de stekker zelf en niet aan het snoer.

• Trekken aan het snoer kan lei- den tot elektrische schokken of kortsluiting.

2) Berg of laad de trimmer niet op

in ruimtes, waar hij wordt bloot- gesteld aan direct zonlicht of vlak- bij een kachel of andere warmte- bron wordt geplaatst.

• Dit om storingen of vervormin- gen te voorkomen.

3) Smeer de trimmer voor gebruik.

• Onvoldoende smering kan lei- den tot snelle slijtage van de bladen of abnormale geluiden.

• Dit kan leiden tot heet worden van de bladen en slechtere trim- prestaties.

4) Laat het apparaat nooit langer

• Dit om te voorkomen dat de le- vensduur van de oplaadbare accu wordt verkort.

5) De trimmer kan bij gebruik of tij-

dens het opladen warm worden. Dit is normaal.

6) Houd de trimmer buiten het be-

7) Probeer de trimmer niet op te la-

den bij temperaturen onder 0ºC of boven 40ºC. De trimmer kan dan niet goed worden opgeladen. Deze trimmer is uitsluitend be- stemd voor gebruik binnenshuis.

8) Gebruik geen ander netsnoer of

andere adapter dan de adapter die specifiek voor dit model is ontworpen. Gebruik uitsluitend de adapter RE5-79. Onderdelen A Blad B Kambevestiging C Schakelaar D Trimmer E Signaallamp F 10/20/30/40mm-kam G 3/6mm-kam H 9/12mm-kam I Uitdunner (1/3) J Beweegbaar blad K Vast blad L Reinigingshefboom M AC-adapter N Snoer O Olie P Reinigingsborstel Voor gebruik Smeer de plaatsen die in fig. 19 met pijlen worden aangegeven, steeds

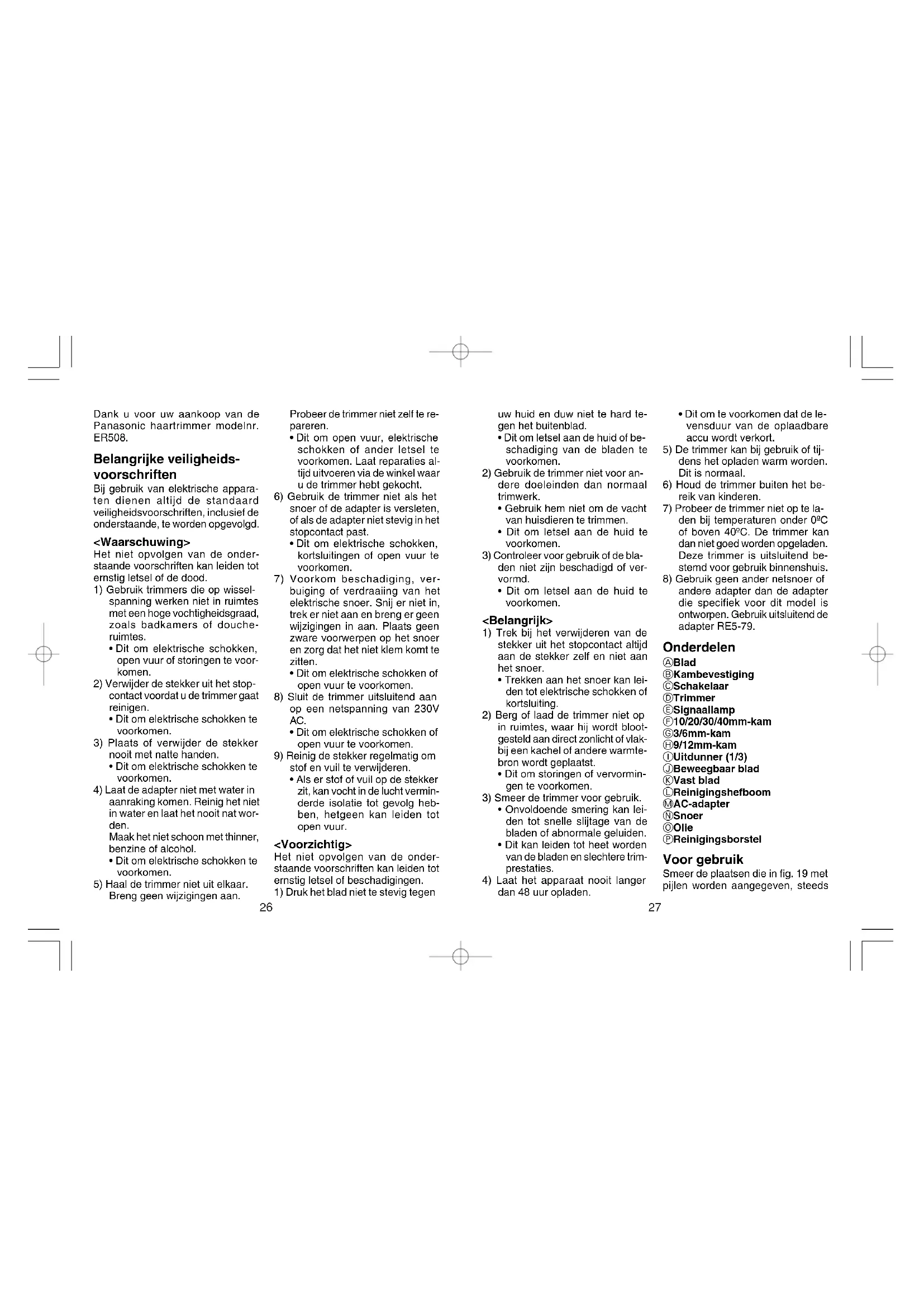

Dank u voor uw aankoop van de Panasonic haartrimmer modelnr. ER508. Belangrijke veiligheids- voorschriften Bij gebruik van elektrische appara- ten dienen altijd de standaard veiligheidsvoorschriften, inclusief de onderstaande, te worden opgevolgd. <Waarschuwing> Het niet opvolgen van de onder- staande voorschriften kan leiden tot ernstig letsel of de dood.

1) Gebruik trimmers die op wissel-

spanning werken niet in ruimtes met een hoge vochtigheidsgraad, zoals badkamers of douche- ruimtes.

• Dit om elektrische schokken, open vuur of storingen te voor- komen.

2) Verwijder de stekker uit het stop-

contact voordat u de trimmer gaat reinigen.

• Dit om elektrische schokken te voorkomen.

3) Plaats of verwijder de stekker

nooit met natte handen.

• Dit om elektrische schokken te voorkomen.

4) Laat de adapter niet met water in

aanraking komen. Reinig het niet in water en laat het nooit nat wor- den. Maak het niet schoon met thinner, benzine of alcohol.

• Dit om elektrische schokken te voorkomen.

5) Haal de trimmer niet uit elkaar.

Breng geen wijzigingen aan. Probeer de trimmer niet zelf te re- pareren.

• Dit om open vuur, elektrische schokken of ander letsel te voorkomen. Laat reparaties al- tijd uitvoeren via de winkel waar u de trimmer hebt gekocht.

6) Gebruik de trimmer niet als het

snoer of de adapter is versleten, of als de adapter niet stevig in het stopcontact past.

• Dit om elektrische schokken, kortsluitingen of open vuur te voorkomen.

7) Voorkom beschadiging, ver-

buiging of verdraaiing van het elektrische snoer. Snij er niet in, trek er niet aan en breng er geen wijzigingen in aan. Plaats geen zware voorwerpen op het snoer en zorg dat het niet klem komt te zitten.

• Dit om elektrische schokken of open vuur te voorkomen.

8) Sluit de trimmer uitsluitend aan

op een netspanning van 230V AC.

• Dit om elektrische schokken of open vuur te voorkomen.

9) Reinig de stekker regelmatig om

stof en vuil te verwijderen.

• Als er stof of vuil op de stekker zit, kan vocht in de lucht vermin- derde isolatie tot gevolg heb- ben, hetgeen kan leiden tot open vuur. <Voorzichtig> Het niet opvolgen van de onder- staande voorschriften kan leiden tot ernstig letsel of beschadigingen.

1) Druk het blad niet te stevig tegen

kammen aangegeven. Kijk dus naar de lengteaanduiding om de juiste kam voor de juiste lengte te gebruiken. (Fig. 6)

2) Monteer de kam op de trimmer,

plaats 1 zijde van de haken van de kam in de kambevestiging B, en schuif de andere zijde in een andere bevestiging B, in de rich- ting van de pijl. (Fig.7)

3) U verwijdert de kam weer, door 1

zijde van de kam in de richting van de pijl uit de kambevestiging B te schuiven. (Fig. 8) <Uitdunhulpstuk>

1) Voor uitdunnen (1/3 van het haar)

monteert u in de richting van de pijl het uitdunhulpstuk op de trim- bladen. (Fig. 9) (Duw totdat u een klik hoort.)

2) Verwijder het hulpstuk door beide

zijden in de richting van de pijlen te drukken, terwijl u aan het hulp- stuk trekt. (Fig. 10) <Trimmen zonder hulp- stukken>

1) U kunt het haar knippen, door de

trimmerkop rechtstreeks op het hoofd te houden. (Fig. 11) Als u zonder hulpstuk knipt, krijgt u haar van 1mm of korter. <Het blad monteren en verwij- deren>

1) Houd de trimmer met de

“Panasonic”-markering naar bo- ven gericht en druk met uw duim het blad in de richting van de pijl. Terwijl u dit doet vangt u het blad op in uw andere hand op. Let erop dat de schakelaar op “0 charge” staat, als u het blad gaat verwij- deren. (Fig. 12)

2) Bij het terugplaatsen van het blad

bevestigt u de montagehaak in de bladmontage op de trimmer, en duwt u totdat u een “klik” hoort. (Fig. 13) Levensduur van het blad en de accu <Levensduur van het blad> De levensduur van het blad zal af- hankelijk van de frequentie en gebruiksduur variëren. De levens- duur van de bladen dient ongeveer 6 jaar te bedragen, als u de trimmer twee keer per maand, gedurende 20 minuten per keer gebruikt. Als de knipresultaten ondanks goed onder- houd duidelijk minder zijn geworden, is de levensduur van de bladen over- schreden en dienen ze te worden vervangen. <Levensduur van de accu> De levensduur van de accu zal af- hankelijk van de frequentie en gebruiksduur variëren. Als de accu’s 3 maal per maand worden opgela- den, zal de levensduur ongeveer 6 jaar bedragen. Als de trimmer lan- ger dan 6 maanden wordt bewaard zonder te worden opgeladen, zal de lading uit de accu’s wegvloeien en kan de levensduur daardoor worden verkort. Om die reden wordt aanbevolen de accu minstens om de 6 maanden op te laden, ook als u de trimmer niet regelmatig gebruikt.

voor gebruik met olie. De trimmer gebruiken <Instructies voor opladen>

1) Plaats de schakelaar op “0

charge” (opladen), en sluit het snoer op de trimmer aan. (Fig. 1)

2) Steek de AC-adapter in het stop-

contact. Het oplaadlampje zal nu gaan branden. (Fig. 2)

3) Als u klaar bent met opladen,

verwijdert u de AC-adapter uit het stopcontact. De oplaadtijd be- draagt 12 uur. Met 1 volledige la- ding kunt u het apparaat onge- veer 60 minuten continu gebrui- ken. <Gebruik op netspanning>

1) Sluit de AC-adapter op dezelfde

wijze als bij het opladen op de trimmer aan, en plaats de scha- kelaar op “1” om de trimmer te kunnen gebruiken.

2) Als de AC-adapter is aangeslo-

ten terwijl de schakelaar op “1” staat, kan het zijn dat de trimmer niet functioneert. Indien dit het geval mocht zijn, plaatst u de schakelaar weer terug op “0 charge”, wacht u 1 minuut en plaatst u de schakelaar weer te- rug naar positie “1”.

3) Let erop dat u de schakelaar weer

op “0 charge” plaatst, als u klaar bent met de trimmer. Als de schakelaar in positie “1” wordt gelaten, zou de oplaadbare accu volledig worden ontladen, wat een kortere levensduur van de accu tot gevolg kan hebben. <10/20/30/40mm-4-standen- kam>

1) Als de netschakelaar uit staat (“0

charge”), kunt u de instelling van de kam voor de gewenste trim- hoogte wijzigen, door deze te verschuiven totdat bij 1 van de 4 stappen een klik wordt gevoeld. (Fig. 3) Wanneer u de schakelaar op “1” zet, wordt de kam vergren- deld en kan hij niet meer ver- schuiven. De schakelaar is zodanig ont- worpen, dat deze niet functio- neert als de kam zich niet in de juiste positie bevindt. Al de schakelaar niet werkt, beweeg de kam dan voorzich- tig op en neer om deze in de juiste positie te krijgen, waar- bij u steeds de schakelaar probeert te bedienen.

2) Knip het haar tot de correcte

lengte, door de trimmer tegen de richting van het haar in te bewe- gen. (Feitelijk zal het haar iets langer worden dan de lengte die u hebt instelt.) (Fig. 4) (Gebruik de trimmer niet in om- gekeerde positie. Hierdoor kan het haar te kort worden geknipt.) (Fig. 5)

3) Zet de trimmer uit (op “0 charge”)

voordat u de trimhoogte wijzigt of de kam verwijdert. <3/6mm- en 9/12mm-kam- men>

1) De kniplengtes staan aan de bin-

nenkanten en zijkanten van de

Specificaties Spanningsbron: 230V AC, 50Hz Motorspanning: 1,2V DC Oplaadtijd: 12 uur Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Onderhoud van het blad <Reinig na gebruik altijd het blad>

1) Spoel alle haren die aan het blad

blijven zitten af met stromend water. (Fig. 14)

2) Spoel alle haren in de trimmer uit

met stromend water. (Fig. 15)

3) Schud de trimmer 4 tot 5 maal

voorzichtig, veeg alle waterdrup- pels van de trimmer en het blad, en plaats het op een handdoek met de “Washable”-aanduiding naar boven gericht om het volle- dig te laten drogen. (Fig. 16)

4) Breng een paar druppels olie

aan, op de punten zoals aange- geven door de pijlen. (Fig. 19)

5) Monteer het blad weer op de

trimmer. WAARSCHUWING: Koppel de AC-adapter los van de trimmer voordat u deze met water gaat reinigen.

• Reinigen met een borstel

1) Gebruik de schoonmaakborstel

om afgeknipte haren van de trimmer en rondom het blad te borstelen. (Fig. 17)

2) Verwijder het blad en borstel de

geknipte haren van de rand van het blad.

3) Borstel de geknipte haren tussen

het vaste en bewegende blad weg. Druk op de reinigings- hefboom om het bewegende blad omhoog te bewegen, en borstel de geknipte haren tussen de bla- den weg. (Fig. 18)

4) Breng een paar druppels olie

aan, op de punten zoals aange- geven door de pijlen. (Fig. 19)

5) Monteer het blad weer op de

trimmer. Belangrijke opmerking met betrekking tot het milieu De ingebouwde oplaadbare nikkel- metaalhydrideaccu bevat materialen die schadelijk voor het milieu kunnen zijn. Voordat u uw elektrische trimmer weggooit, dient u de accu te verwij- deren en ervoor te zorgen, dat deze op een milieuvriendelijke wijze wordt verwerkt. <Het verwijderen van de inge- bouwde oplaadbare accu> Haal bij het verwijderen van de accu de stekker uit het stopcontact. Ontlaad de accu volledig.

1) Verwijder blad A en draai de drie

schroeven los. (Fig. 20)

2) Verwijder de hoek van de behui-

4) Verwijder de bladmontage Q en

de onderste kap R, en trek de motor S naar buiten. (Fig. 23)

5) Verwijder de montageplug T en

de nikkel-metaalhydrideaccu. (Fig. 24) Let erop dat u na het verwij- deren de + en de - van de accu niet kortsluit.
