BEDIENUNGSANLEITUNG ER508 PANASONIC

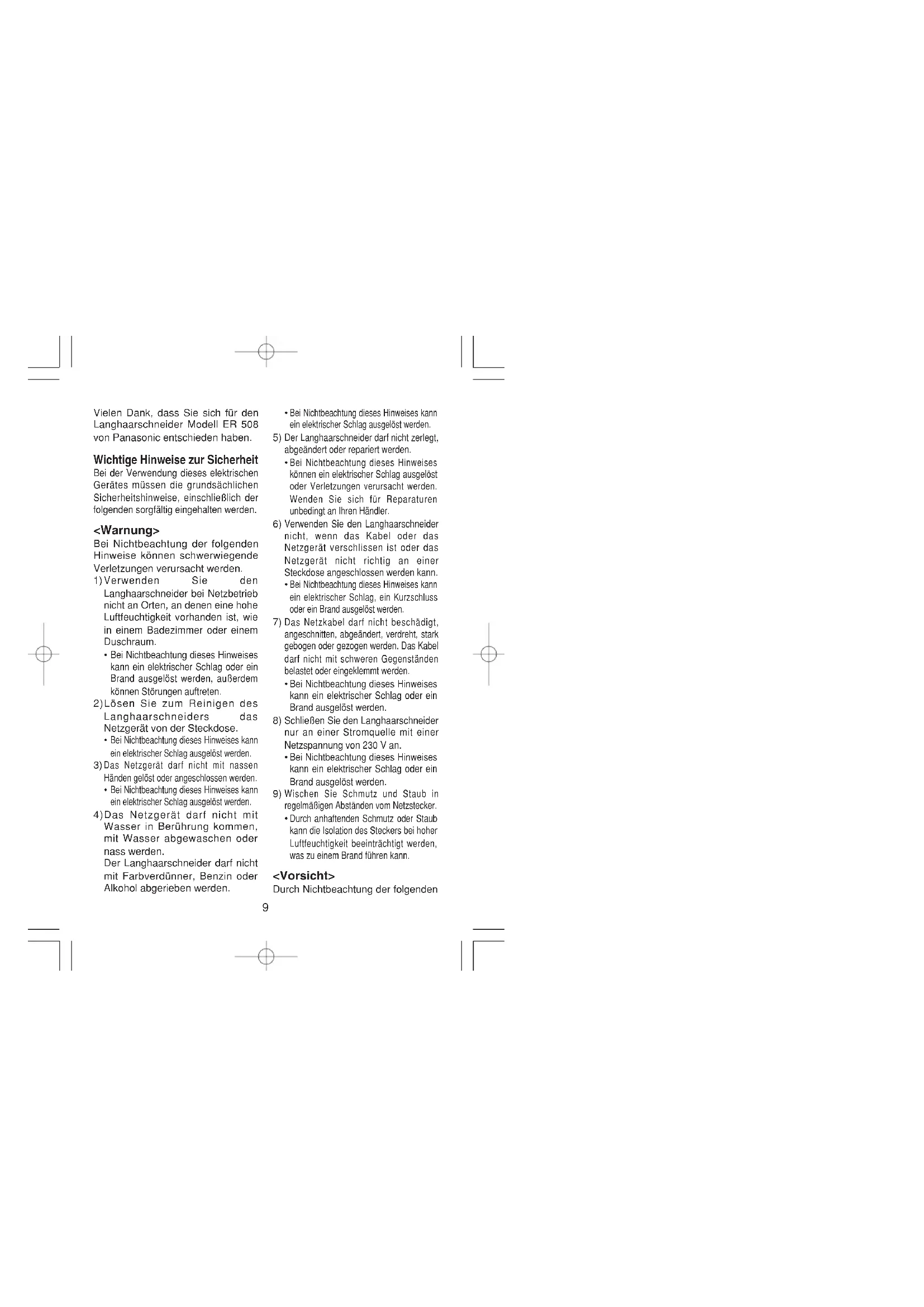

()9 Vielen Dank, dass Sie sich für den Langhaarschneider Modell ER 508 von Panasonic entschieden haben. Wichtige Hinweise zur Sicherheit Bei der Verwendung dieses elektrischen Gerätes müssen die grundsächlichen Sicherheitshinweise, einschließlich der folgenden sorgfältig eingehalten werden. <Warnung> Bei Nichtbeachtung der folgenden Hinweise können schwerwiegende Verletzungen verursacht werden.

Verwenden Sie den Langhaarschneider bei Netzbetrieb nicht an Orten, an denen eine hohe Luftfeuchtigkeit vorhanden ist, wie in einem Badezimmer oder einem Duschraum.

Bei Nichtbeachtung dieses Hinweises kann ein elektrischer Schlag oder ein Brand ausgelöst werden, außerdem können Störungen auftreten. 2)Lösen Sie zum Reinigen des Langhaarschneiders das Netzgerät von der Steckdose.

Bei Nichtbeachtung dieses Hinweises kann ein elektrischer Schlag ausgelöst werden.

Das Netzgerät darf nicht mit nassen Händen gelöst oder angeschlossen werden.

Bei Nichtbeachtung dieses Hinweises kann ein elektrischer Schlag ausgelöst werden. 4)Das Netzgerät darf nicht mit Wasser in Berührung kommen, mit Wasser abgewaschen oder nass werden. Der Langhaarschneider darf nicht mit Farbverdünner, Benzin oder Alkohol abgerieben werden.

Bei Nichtbeachtung dieses Hinweises kann ein elektrischer Schlag ausgelöst werden.

Der Langhaarschneider darf nicht zerlegt, abgeändert oder repariert werden.

Bei Nichtbeachtung dieses Hinweises können ein elektrischer Schlag ausgelöst oder Verletzungen verursacht werden. Wenden Sie sich für Reparaturen unbedingt an Ihren Händler.

Verwenden Sie den Langhaarschneider nicht, wenn das Kabel oder das Netzgerät verschlissen ist oder das Netzgerät nicht richtig an einer Steckdose angeschlossen werden kann.

Bei Nichtbeachtung dieses Hinweises kann ein elektrischer Schlag, ein Kurzschluss oder ein Brand ausgelöst werden.

Das Netzkabel darf nicht beschädigt, angeschnitten, abgeändert, verdreht, stark gebogen oder gezogen werden. Das Kabel darf nicht mit schweren Gegenständen belastet oder eingeklemmt werden.

Bei Nichtbeachtung dieses Hinweises kann ein elektrischer Schlag oder ein Brand ausgelöst werden.

Schließen Sie den Langhaarschneider nur an einer Stromquelle mit einer Netzspannung von 230 V an.

Bei Nichtbeachtung dieses Hinweises kann ein elektrischer Schlag oder ein Brand ausgelöst werden.

Wischen Sie Schmutz und Staub in regelmäßigen Abständen vom Netzstecker.

Durch anhaftenden Schmutz oder Staub kann die Isolation des Steckers bei hoher Luftfeuchtigkeit beeinträchtigt werden, was zu einem Brand führen kann. <Vorsicht> Durch Nichtbeachtung der folgenden10 11 Vor der Verwendung Jedes Mal vor der Verwendung müssen Sie an den mit Pfeilen bezeichneten Stellen in Abb. 19 Öl anwenden. Anwendung <Anweisungen zum Aufladen>

Stellen Sie den Schalter auf “0·charge” und schließen Sie den Stecker am Langhaarschneider an. (Abb. 1)

2) Schließen Sie das Netzgerät an

einer Steckdose an. Die Ladeanzeige leuchtet. (Abb.2)

Ziehen Sie nach abgeschlossenem Aufladen das Netzgerät aus der Steckdose. Mit einer Aufladung von 12 Stunden ist ein Dauerbetrieb von ungefähr 60 Minuten möglich. <Netzbetrieb>

Schließen Sie das Netzgerät am Langhaarschneider an, gleich wie für das Aufladen und stellen Sie den Schalter auf “1”, um den Langhaarschneider verwenden zu können.

Falls der Langhaarschneider bei angeschlossenem Netzgerät in der Schalterstellung “1” nicht in Betrieb genommen werden kann, müssen Sie den Schalter in die Position “0·charge” zurückstellen und ungefähr eine Minute warten. Stellen Sie danach den Schalter wieder in die Position “1”.

Stellen Sie den Schalter am Ende wieder in die Position “0·charge”, weil sonst der Akku in der Position “1” vollständig entladen wird und dadurch seine Lebensdauer verkürzt werden kann. <Kammansatz 4-stufig 10/20/30/40 mm>

Stellen Sie in der Netzschalterposition “0·charge” den Ansatz auf die gewünschte Schnittlänge, indem Sie ihn eine der vier Positionen schieben, so dass er einrastet. (Abb.3) In der Schalterposition “1” wird der Ansatz verriegelt, so dass er sich nicht verschieben lässt. Der Schalter funktioniert bei nicht richtig angebrachtem Ansatz nicht. Falls der Schalter nicht funktioniert, müssen Sie den Ansatz zur Feineinstellung der Position nach oben oder unten bewegen und den Schalter betätigen.

Schneiden Sie das Haar auf die richtige Länge indem Sie den Langhaarschneider gegen die Haarwuchsrichtung bewegen. (Die tatsächliche Haarlänge ist etwas länger als die einstellte Schnittlänge.) (Abb.4) (Verwenden Sie den Langhaarschneider nicht in der umgekehrten Richtung, weil das Haar zu kurz abgeschnitten werden kann.) (Abb. 5)

Schalten Sie den Langhaarschneider zum Ändern der Schnittlänge und zum Abnehmen des Ansatzes aus (“0·charge”).

Die Schnitthöhe ist an der Innenseite und an den Seiten des Ansatzes angegeben. Kontrollieren Sie die Schnitthöhenbezeichnung, um den Ansatz richtig für die gewünschte Schnitthöhe anzubringen. (Abb. 6)

2) Um den Kammansatz am

Langhaarschneider anzubringen, müssen Sie eine Seite der Vorsichtshinweise können Sie sich Verletzungen zuziehen.

Drücken Sie die Messer nicht zu stark gegen die Haut und wenden Sie am äußeren Messer keine große Kraft an.

Bei Nichtbeachtung dieses Hinweises können Sie sich Hautverletzungen zuziehen und die Messer können beschädigt werden.

Verwenden Sie den Langhaarschneider ausschließlich zum Abschneiden von Haaren. Scheren Sie damit keine Haustiere.

Bei Nichtbeachtung dieses Hinweises können Sie sich Hautverletzungen zuziehen.

Kontrollieren Sie vor der Inbetriebnahme, ob die Messer nicht beschädigt oder deformiert sind.

Bei Nichtbeachtung dieses Hinweises können Sie sich Hautverletzungen zuziehen. <Wichtig>

Zum Lösen aus der Steckdose müssen Sie das Netzgerät festhalten, ziehen Sie nicht am Kabel.

Bei Nichtbeachtung dieses Hinweises kann ein elektrischer Schlag oder ein Kurzschluss ausgelöst werden.

Bewahren bzw. laden Sie den Langhaarschneider nicht an einem Ort auf, der direkten Sonneneinstrahlung oder Hitze ausgesetzt ist, wie in der Nähe eines Heizkörpers.

Bei Nichtbeachtung dieses Hinweises können Störungen auftreten und der Langhaarschneider kann deformiert werden.

Ölen Sie den Langhaarschneider vor der Inbetriebnahme.

Bei Nichtbeachtung dieses Hinweises können die Messer stumpf werden und es können Betriebsgeräusche auftreten.

Bei Nichtbeachtung dieses Hinweises können die Messer heiß werden, was zu einer Beeinträchtigung der Schnittleistung führen kann.

Der Langhaarschneider darf nicht für länger als 48 Stunden aufgeladen werden.

Bei Nichtbeachtung dieses Hinweises kann sich die Lebensdauer des Akkus verkürzen.

Während des Betriebs oder beim Aufladen kann sich der Langhaarschneider erwärmen. Das ist eine normale Erscheinung.

Den Langhaarschneider außerhalb der Reichweite von Kindern aufbewahren.

Der Langhaarschneider darf nicht bei Temperaturen von unter 0°C oder über 40°C aufgeladen werden. Unter solchen Bedingungen ist eine richtige Aufladung nicht gewährleistet. Der Langhaarschneider ist nur für die Verwendung im Inneren vorgesehen.

Verwenden Sie nur das Netzkabel und den Adapter, der speziell für dieses Gerät konzipiert wurde, Verwenden Sie nur den Adapter RE5-79. Bezeichnung der Teile AMesser BAnsatzhalter CSchalter DGehäuse EAnzeige FKammansatz 10/20/30/40mm GKammansatz 3/6mm HKammansatz 9/12mm IEffilieransatz (1/3) JBewegliches Messer KFestes Messer LHebel zum Reinigen MNetzgerät NNetzkabel OÖl PReinigungsbürste12 13 Langhaarschneider 4 bis 5 Mal sanft und reiben Sie die am Langhaarschneider und am Messer anhaftenden Wassertropfen an. Legen Sie danach den Langhaarschneider mit der "Washable"-Seite nach oben gerichtet auf ein Tuch ab und lassen Sie ihn vollständig trocknen. (Abb. 16)

Wenden Sie an den mit Pfeilen bezeichneten Stellen einige Tropfen Öl an. (Abb. 10)

5) Setzen Sie die Messer wieder am

Langhaarschneider ein. WARNUNG: Vor dem Reinigen mit Wasser muss der Langhaarschneider vom Netzgerät gelöst werden. B Reinigung mit einer Bürste 1)Entfernen Sie die am Langhaarschneider und am Messer anhaftenden Haare mit der Reinigungsbürste. (Abb. 17)

2) Entfernen Sie das Messer und die

an der Schnittkante des Messers haftenden Haare.

3) Entfernen Sie die Haare zwischen

dem festen und dem beweglichen Messer. Drücken Sie dazu den Hebel, um das bewegliche Messer hochzustellen und bürsten Sie die Haare zwischen den beiden Messern heraus. (Abb. 18)

4) Tragen Sie an den mit Pfeilen

bezeichneten Stellen einige Tropfen Öl auf. (Abb. 19)

5) Bringen Sie das Messer wieder

am Langhaarschneider an. Wichtiger Hinweis für den Umweltschutz Der eingebaute NiMH-Akku enthält umweltschädliche Substanzen. Entfernen Sie deshalb vor dem Entsorgen des Langhaarschneiders den Akku und entsorgen Sie ihn separat auf eine umweltfreundliche Weise. <Ausbau des eingebauten Akkus> Lösen Sie den Langhaarschneider zum Ausbau des Akkus von der Stromversorgung. Entladen Sie den Akku vollständig.

1) Entfernen Sie das Messer

und lösen Sie die drei Schrauben. (Abb. 20)

2) Entfernen Sie den Ansatzhalter

3) Entfernen Sie die vier schrauben.

4) Entfernen Sie den

und die untere Abdeckung

und ziehen Sie den Motor

5) Entfernen Sie den Steckerhalter

und nehmen Sie den NiMH- Akku heraus. (Abb.24) Sind Sie vorsichtig, dass nach dem Ausbau die Akkuklemmen (+) und (-) nicht kurzgeschlossen werden. Technische Daten Stromversorgung

Netz 230 V, 50 Hz Motorspannung : 1,2 V Gleichstrom Aufladezeit : 12 Stunden Kammansatzhaken in die Ansatzhalterung B einsetzen und danach die andere Seite in der angegebenen Pfeilrichtung in Halterung B schieben. (Abb. 7)

Zum Abnehmen des Kammansatzes vom Langhaarschneider schieben Sie eine Seite des Ansatzes in der angegebenen Pfeilrichtung aus der Halterung

heraus. (Abb.8) <Effilieransatz>

1) Zum Ausdünnen der Haare (1/3

der Haare) müssen Sie den Effilieransatz in Pfeilrichtung über die Langhaarmesser anbringen. (Abb. 9) (Drücken Sie den Ansatz bis er einrastet.)

2) Drücken Sie zum Abnehmen des

Ansatzes in Pfeilrichtung auf beide Seiten und ziehen Sie den Ansatz ab. (Abb. 10) <Schneiden ohne Ansatz>

Setzen Sie den Langhaarschneider direkt auf die Kopfhaut. (Abb. 11) Ohne Ansatz wird das Haar auf eine Länge von 1 mm oder weniger abgeschnitten. <Anbringen und Abnehmen der Messer>

Halten Sie den Langhaarschneider mit der Bezeichnung “Panasonic” nach oben gerichtet und drücken Sie die Messer mit dem Daumen in Pfeilrichtung. Halten Sie dabei die Messer mit der anderen Hand. Zum Abnehmen der Messer muss der Schalter in die Position “0·charge” gestellt werden. (Abb. 12)

Um die Messer zu entfernen, setzen Sie den Haken in den Messerhalter des Langhaarschneiders und drücken Sie bis er einrastet. (Abb. 13) Lebensdauer der Messer und des Akkus <Messer> Die Lebensdauer der Messer hängt von der Verwendungshäufigkeit ab. Die Lebensdauer beträgt bei einer 2-maligen Verwendung pro Monat von je 20 Minuten ungefähr 6 Jahre. Falls die Schnittleistung trotz richtiger Wartung stark abfällt, sind die Messer abgenutzt und müssen ersetzt werden. <Akku> Die Lebensdauer des Akkus hängt von der Verwendungshäufigkeit ab. Bei dreimaliger Aufladung pro Monat beträgt die Lebensdauer ungefähr 6 Jahre. Falls der Akku für mehr als 6 Monate nicht aufgeladen wird, kann er sich vollständig entladen und dadurch kann sich die Lebensdauer verkürzen. Es wird deshalb empfohlen den Akku mindestens alle 6 Monate aufzuladen, selbst wenn der Langhaarschneider nicht verwendet wird. Wartung der Messer <Nach jeder Verwendung reinigen> B Reinigung mit Wasser 1)Waschen Sie die am Messer anhaftenden Haare unter fließendem Wasser ab. (Abb. 14) 2)Waschen Sie die Haare im Langhaarschneider unter fließendem Wasser ab. (Abb. 15) 3)Schütteln Sie den
