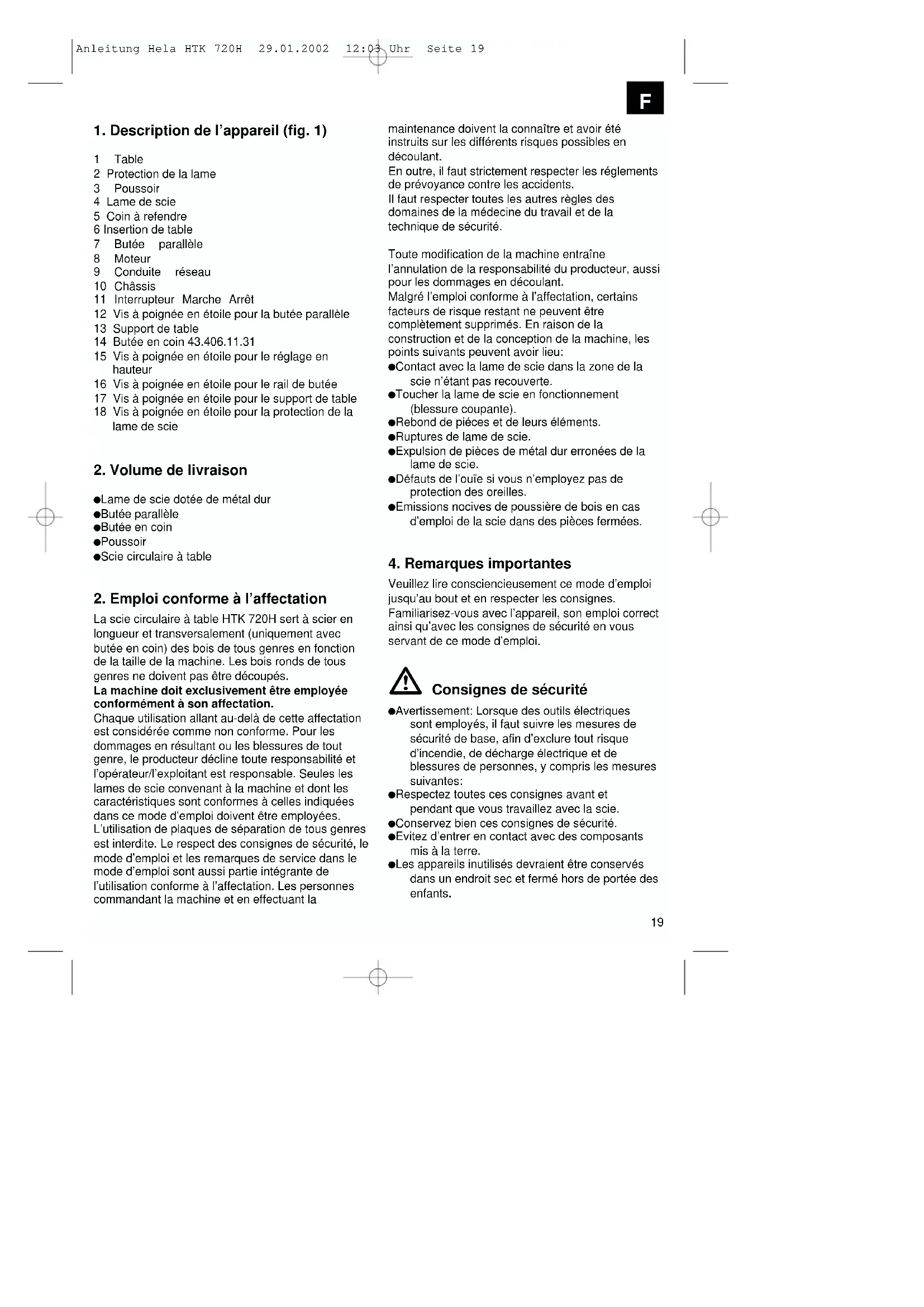

MODE D'EMPLOI HTK 720 H EINHELL
1 Table
2 Protection de la lame
3 Pousoir
4 Lame de scie
5 Coin à refendre
6 Insertion de table
7 Butee parallele
8 Moteur
9 Conduite réseau
10 Chassis
11 Interrupteur Marche Arret
12 Vis à poignée en étoile pour la butée parallele
13 Support de table
14 Butée en coin 43.406.11.31
15 Vis à poignée en étoile pour le réglage en hauteur
16 Vis à poignée en étoile pour le rail de butée
17 Vis à poignée en étoile pour le support de table
18 Vis à poignée en étoile pour la protection de la lame de scie
2. Volume de livreaison
Lame de scie dotée de métal dur
Bute parallele
Butée en coin
Poussoir
Scie circulaire à table
2. Emploi conforme à l'affection
La scie circulaire à table HTK 720H sort à scier en longueur et transversalement (uniquement avec butée en coin) des bois de tous genres en fonction de la taille de la machine. Les bois ronds de tous genres ne doivent pas été découvertes.
La machine doit exclusivement etre employee conformément a son affectation.
Chaque utilise allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable. Seules les lames de scie convenant à la machine et dont les caractéristiques sont conformes à celles indiquées dans ce mode d'emploi doivent être employés. L'utilisation de plaques de séparation de tous genres est interdite. Le respect des consignes de sécurité, le mode d'emploi et les remarques de service dans le mode d'emploi sont aussi partie intégrante de l'utilisation conforme à l'afliction. Les personnes commandant la machine et en effectuant la
maintenance doit la connaître et avoir été instruits sur les différents risques possibles en découlant.
En outre, il faut strictement respecter les reglements de prévoyance contre les accidents.
Il faut respecter toutes les autres règles des domaines de la médecine du travail et de la technique de sécurité.
Toute modification de la machine entraine
l'annulation de la responsabilité du producteur, aussi pour les dommages en découulant.
Malgré l'emploi conforme à l'aftection, certains facteurs de risque restant ne peuvent être complètement supprimés. En raison de la construction et de la conception de la machine, les points suivants peuvent avoir lieu:
Contact avec la lame de scie dans la zone de la scie n'etant pas recouverte.
- Toucher la lame de scie en fonctionnement (blessure coupante).
- Rebond de pieces et de leurs éléments.
Ruptures de lame de scie.
Expulsion de pieces de métal dur erronées de la lame de scie.
- Défauts de l'ouïe si vous n'employez pas de protection des oreilles.
Emissions nocives de poussiere de bois en cas d'emploi de la scie dans des pieces fermées.
4. Remarques importantes
Veuillez dire consciencieusement ce mode d'emploi jusqu'au bout et en respecter les consignes.
Familiarisez-vous avec l'appareil, son employe correct ainsi qu'avec les consignes de sécurité en vous servant de ce mode d'emploi.
Consignes de sécurité
- Avertissement: Lorsque des outils électriques sont employés, il faut suivre les mesures de sécurité de base, afin d'exclure tout risque d'incendie, de décharge électrique et de blessures de personnes, y compris les mesures suivantes:
Respectez toutes ces consignes avant et pendant que vous travailliez avec la scie. - Conservez bien ces consignes de sécurité.
Evitez d'entre en contact avec des composants mis à la terre.
Les apparecs inutilisés devraient être conservés dans un endroit sec et fermé hors de portée des enfants.
F
Tenez vos outils bien acerés et propres pour travailler correctement et en toute sécurité. Contrôlez régulièrement le cable de l'outil et faites-le remplaçer, en cas d'endommagement, par un spécialiste reconnu.
- Contrôlez régulierement les cables de rallonge et faites-les remplacer en cas d'endommagement.
Utilisez en plein air seulement des rallonges admises pour cela et dûment caractérisées.
Faites attention a ce que vous faites. Mettez-vous raisonnablement au travail. N'utilise pas l'outil si vous etes fatigué(e).
N't utilisez aucun outil dont I'interrupteur ne peut pas etre mis en ou hors circuit.
- Avertissement! L'utilisation d'autres outillages et accessoires peut signifier pour vous un risque de blessure.
Retirez la prise du réseau pour chaque travail de réglage et de maintenance.
Transmettez les consignes de sécurité à toute personne travaillant sur la machine.
N'tutilisez pas la scie pour scier du bois a bruler.
-Ne sciez pas transversalement le bois rond.
- Attention! La lame de scie en rotation représenté un risque de blessure pour les mains et les doigts.
La machine est equipée d'un interrupteur de sécurité (11) contre la remise en circuit après une chute de tension.
- Avant la mise en service, comparez si la tension du secteur indiquée sur la plaque signalétique de l'appareil correspond à la tension du secteur disponible.
Si un cable de rallonge est nécessaire, assurezvous que sa section transversale suffise au courant absorbe de la scie. Section transversale minimale 1mm2
N'utilisez le tambour de cable qu'en etat déroule.
-Ne portez pas la scie par son cable.
Vérifiez la conduite de raccordement au réseau (9). N'utilise aucune conduite de raccordement erronée ou endommagée.
N'utilisez pas le cable pour tirer le connecteur de la prise. Protegez le cable de la chaleur, contre tout contact avec de I'huile et des arêtes acerées.
- N'exposez pas la scie à la pluie et n'utilise pas la machine dans un environnement humide ou mouillé.
Veillez a un bon éclairage.
Lors de travaux en plein air, il est recommande de porter des chaussures antidérapantes.
-Ne sciez pas à proximé de fluides ou de gaz combustibles.
- Portez la tenue de travail appropriée! Des habits ou des bijoux larges peuvent être entrainés par la lame de scie en rotation.
Il est recommandable de porter des chaussures anti-derapantes pour les travaux à l'extérieur. - Portez un filet à cheveux pour les cheveux longs.
Evitez une tenue anormale du corps.
La personne opéatrice doit avoir au moins 18 ans, les stagiaires au moins 16 ans, cependant uniquement sous surveillance.
Le désordre du lieu de travail peut entraîner des accidents.
-Ne laïsez pas d'autres personnes toucher l'outil ou le cable, ceci est en particulier valable pour les enfants. Tenez-les à l'écart de votre poste de travail.
Tenez les enfants à l'ecart des apparéils raccordés au réseau. - Maintenez votre lieu de travail sans déchets de bois et pieces éparpillées.
Il ne faut pas detourner l'attention de personnes travaillant sur la machine.
Respectez le sens de rotation du moteur et de la scie.
Les lames de scie (4) ne doivent en aucun cas etre freinées après la mise hors circuit de l'entrainment en effectuant une pression contre elles.
Ne montez que des lames de sce (4) aiguises, sans fissures et n'etant pas deformées.
N'employez aucune lame de scie circulaire (4) en acier a coupe très rapide fortement allié (HSS). - Les dispositifs de sécurité (2, 5) de la machine ne doivent pas etre demontés ni rendus inutilisables.
Seuls les outils conformes à la norme prEN 847-1:1996 doivent être employés sur la machine.
Les lames de scie erronées (4) doivent être replacées sans retard.
N'utilisez pas de lames de scie ne correspondant pas aux caractéristiques indiquées dans ce mode d'emploi.
Il faut s'assurer que tous les dispositifs (2, 15) qui recouvent la lame de scie fonctionnent bien parfaitement.
Attention: Les découvertes d'inserts ne doivent pas etre effectuees avec cette scie.
Les dispositifs de protection endommagés ou errones doivent être échangés sans retard.
Le coin a refendre (5) est un dispositif de protection important qui permet de guider la pièce à usiner et de fermer la fente de coupe derrière la lame de scie, ce qui empêche que la pièce à usiner ne rebondisse. Veiliez à ce que l'épaissur du coin a refendre soit correcte. Le
coin à refendre ne doit pas être plus mince que le corps de la lame de scie, ni plus écais que la largeur de fente de découpe de la lame.
-Il faut rabattre le capot de recouvrement (2) sur la piece a usiner a chaque etape de travail.
- Utilisiez absolut un pouvoir (3) pour couper des pieces minces (largeur ne dépassant pas 120mm ).
Ne coupez pas de pieces trop petites pour pouvoir etre tenues a la main en toute surete.
Lors de la coupe de pieces de bois minces, il faut tendre fixement la butee parallele du cote croit de la lame de scie.
- Position de travail toujours latérale par rapport à la lame de scie.
- Ne pas tant charger la machine qu'elle s'arrête.
Appuyez toujours bien la pierce à usiner contre la plaque de travail (1).
Veillez à ce que les pieces de bois découpées ne soient pas saisies et expulsées par la couronne dentée de la lame de scie.
La réparation ou l'entretien terminé, tous disposits de protection et de sécurité doivent être immidiatement remontés.
- Vous étés tenu de respecter les instructions de sécurité, de travail et d'entretien données par le fabricant et d'observer les dimensions indiquées dans les caractéristiques techniques.
- Il faut absolument suivre les règlements de prévoyance contre les accidents en vigueur et les autres règes à l'égard de sécurité généralement reconnues.
Conformez-vous aux fiches publiées par la caisse de prévoyance contre les accidents (VGB 7).
Raccordez toujours le dispositif d'aspiration de poussière.
N'employez la scie qu'vec un dispositif d'aspiration approprié ou avec un aspirateur industriel pour éviter des blessures causées par des éclats de sciage résidus éjectés.
Cable de rallonge a l'air libre: n'utilise a l'air libre que les cables de rallonge durement homologues dans ce but et dotes de la designation correspondante.
-Ne retirez jamais les éclats, copeaux ou pièces de bois collées de la lame de scie encore en fonctionnement.
Pour éliminer les dérangements ou retarder des pieces de bois collées, mettez la machine hors circuit. - Tirez la fiche de contact
- Remplacez l'insertion de table (6) lorsque la refente de la scie est sortie en tapotant dessus. - Tirez la fiche de contact
La scie circulaire a table doit etre raccordee a une prise a contact de protection de 230 V,avec une sécurité minimum de 10 A.
N'utilisezeldomoutil trop faible pour des travaux dificiles.
N'utilise pas le cable à des fins pour lesquelles il n'est pas conscience!
Veillez à vous tener de façon sure, et gardez à tout moment l'équilibre.
- Verifiez si l'outil est eventuellement endommagé!
- Contrôlez soignement le bon fonctionnement conforme à l'affection des dispositifs de protection ou des pieces légersement abimées avant de continuer à utiliser l'outil.
- Contrôlez si la fonction des pieces mobiles est correcte, si elles ne sont pas grippées ou si certaines pieces sont abimées. Toutes les pieces doivent être correctement montées et toutes les conditions remplies pour assurer un fonctionnement impeccable de l'outil.
- Les dispositifs de protection et les pièces abîmés doivent être réparés dans les régles de l'art par un atelier de service après-venture dûment homologué ou être échéçés si rien d'autre n'est indiqué dans le mode d'emploi.
Faites remplaçer les interrupteurs abimés par un atelier de service après-vente.
Cet outil electrique correspond aux reglements de sécurité en vigueur. Les réparations doivent uniquement être effectuees par des spécialistes electricien(ne)s qui doivent employer exclusivement les pieces d'origine. dans le cas contraire, cela peut entrainer des accidents de la personne opérationale.
Attention, risque de blessure! Ne touchez pas la lame de scie lorsqu'elle est en mouvement.
Porter une protection des yeux
Porter une protection de l'ouie
Porter une protection contre la poussière
F
Valeurs d'émission de bruit
Le bruit de cette scie est mesure conformément à DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 Annexe A; 2/95. Le bruit au poste de travail peut dépasser 85 dB (A). Dans ce cas, les mesures antibruit sont requises pour l'opérateur. (Portez une protection de l'ouiel!)
Service
a
vide
Niveau de pression
acoustique LPA 105,0 dB(A) 85,0dB(A)
Niveau de puissance
acoustique LWA 114,6 dB(A) 94,6dB(A)
"Les valeurs individues sont des valeurs d'émission et doivent donc représentier simultanément aussi des valeurs de poste de travail sûres. Bien qu'il y ait une corrélation entre le niveau d'émission et celui d'immission, on ne peut en déduire avec certitude si des mesures de précaution supplémentaires sont nécessaires ou non. Les facteurs pouvant influencer le niveau d'immission seront sur le moment au poste de travail comprément la durée des effets, la sorte de salle de travail, les autres sources de bruit, etc. par ex. le nombre de machines et autres processus voins. Les valeurs de poste de travail fiables peuvent aussi varier d'un pays à l'autre. Cette information est cependant destinée à rendre les personnes utilisant l'outil capables deromeux estimer les risques et dangers."
5. Caracteristiques techniques
Moteur asynchrone 230V 50Hz
Puissance 720 Watt S2 30 min
Vitesse de rotation
de marche à vide n_0 2950 tr/min
Lame de scie en métal dur 205 x 16 x 2,4 mm
Nombre de dents 20
Taille de la table 513 × 400 ~mm
Hauteur de coupe max. 43 mm
Réglage en hauteur en continu 0 - 43 mm
Raccordement d'aspiration 35 mm
Taille compl. 513 × 400 × 300 ~mm
Poids: 14kg
Duré de mise en circuit:
La durée de mise en circuit S2 30 min. (service bref) indicate que le moteur de cette puissance nominale (720 W) ne doit être charge en continu que pour le temps (30 min.) indiqué sur la plaque signalétique.
Simon, il se rechaufferait de façon inadmissible.
Pendant la pause, le moteur refroidit jusqu'à sa température de départ.
6. Avant la mise en service
La machine doit etre place de façon a etre bien stable, autrement dit vissee a fond sur un etabli ou un support fixe.
Avant la mise en service, les recouvrements et disposits de sécurité doivent être montés dans les règles de l'art.
La lame de scie doit pouvoir tourner sans obstacle.
- Dans le cas de bois ayant déjà été traité, veillez aux corps étrangers, comme par ex. les clous ou vis, etc.
Avant d'actionner l'interrupteur Marche/Arret, assurez-vous si la lame de scie est correctement montée et si les pieces amovibles le sont sans obstacle.
Assurez-vous avant de connecter la machine que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.
7. Montage
Attention! Retirez la fiche secteur avant tout travail de maintenance et de changement d'équipement de la scie.
7.1 Montage de la lame de scie (fig. 2/3)
- Attention! Tirez la fiche de contact
- Placez la table de la scie (1) dans la position la plus haute. (cf. fig. 8.3)
Retirez le recouvrement du compartment a copeaux (19) en desserrant les cinq vis de fixation (20). - Desserrez l'écrou (17) en plaçant une clé (SN 19) sur l'écrou (21) et une autre clé à fourche (SN 8) sur l'arbre du moteur (a) pour contréparer.
Attention! Tournez I'ecrou (21) dans le sens de rotation de la lame de scie (4).
Retirez la bride extérieure (22) et retirez l'ancienne lame de scie (4) de biais vers le bas de la bride interieure.
Nettoyez les brides de logement.
Le montage de la nouvelle lame de scie est effectue ans I'ordre inverse des etapes.
Attention! Respectez le sens de rotation (cf. flèche sur la lame de scie).
7.2 Reglage du coin à refendre (Fig. 4-6)
Retirez (cf. 7.3) le capot de protection de la lame de scie (2)
Retirez (cf. 7.4) l'insertion de table (6)
Desserrez les deux vis (24).
- Reglez le coin à refendre (5) de façon que la distance entre la lame de scie (4) et le coin à refendre (5) s'éleve à 3 - 5 mm. (cf. fig. 6)
Le coin a refendre (5) doit se couver sur une ligne dans le sens longitudinal avec la lame de scie (4).
Resserrez les deux vis (24).
Le réglage du coin à refendre doit être contrôle après chaque changement de lame de scie.
7.3 Montage du capot de protection de la lame desci (fig. 4)
- Placez le capot de protection de la lame de scie (2) sur le coin à refendre (5) et aligner.
Introduisez la vis moletée (18) par le trou dans le capot de protection de la lame de scie (2) et dans le coin a refendre (5) et contre-la avec I'ecrou.
Le démontage doit être effectué dans l'ordre inverse.
7.4 Changement de l'insertion de table (fig. 4)
-Attention: Tirez la fiche de contact!
Retireez les six vis (23).
Retirez (cf. 7.3) le capot de protection de la lame de scie (2)
Retirez l'insertion de table (6) usée par le haut.
Le montage de la nouvelle insertion de table est effectue dans l'ordre inverse des étapes.
8. Commande
8.1 Mise en / hors service (fig. 1)
En appuyant sur le bouton-pousoir vert A, la scie peut etre mise en circuit.
Pour remetre la scie hors circuit, le boutonpoussoir rouge A doit etre appuye.
8.2 Butée parallele
8.2.1 Hauteur de butée (fig. 7/8)
La butée parallele (7) livre avec les fournitures comprend deux surfaces de guidages de hauteurs différentes.
En fonction de l'épaissur des matériaux à découper, le rail de butée (25) devant être employé est celui destiné au matériel écais comme en figure 7 ou pour matériel mince comme en fig. 8.
Pour commuter la hauteur de butée, desserrez les deux vis moletées (16) et retirez le rail de butée (25) du rail de support (26).
- Tournez le rail de butée (25) vers la gauche ou la droite de 90^ , en fonction de la hauteur de butée nécessaire, et replacez-le sur le rail de support (26).
- Serrez à fond les vis moletées (16).
8.2.2 Longueur de butée (fig. 7/8)
Pour eviter que les pieces a decouper ne se coince, le rail de butee (25) doit always be.
pousse jusqu'a l'arete avant de la table de la scie 1 et fixe a I'aide des deux vis moletees (16). (cf. 8.2.1)
8.2.3 Largeur de foupe (fig. 8)
Il faut utiliser la butée parallele (7) pour découvert des pièces de bois dans le sens de la longueur.
Poussez la butée parallele (7) cote droit ou gauche de la table de la scie (1).
En s'aidant de I'echelle (b) sur la table de la scie 1),la butee parallele (7) peut etre reglee a la dimension desirée.
- Serrez à fond les deux vis à oreilles (12) pour fixer la butée parallele (7).
8.3 Réglage de la profondeur de coupe (fig. 4/9)
Desserrez les quatre vis à oreilles (15).
- On peut régler la table de la scie à la profondeur de coupe désirée en relevant ou en abaisant la table de scie (1).
La hauteur de coupe peut etre leu sur Iechelle (c) du coin a refendre (5).
Fixez la table de scie (1) à l'aide des vis à oreilles (14).
Attention! Serrez bien toujours les vis à oreilles pour éviter que la table de la scie ne s'abaisse involontairement.
F
9. Fonctionnement
Après chaque nouveau réglage, nous vous recommendons d'effectuer une coupe d'essay pour vérifier les cotes régées.
Après avoir mis la scie en circuit, entendez que la lame de scie ait atteint sa vitesse de rotation maximale avant d'effectuer la coupe.
Les longues pièces à découvert doivent être bloquées pour les empêcher de basculer à la fin de la coupe (par ex. supports de déroulage, etc.) Attention enentaillant.
9.1 Couper des pieces à usiner minces (largeur moindre que 120mm fig.7
- Réglez la butée parallele (7) conformément à la largeur de la pierce à découvert prévue.
Poussez la piece a discover des deux mains vers l'avant, utilisez absolutement le pouvoir (3) dans la zone de la lame de scie (4). (Compris dans le volume de livreaison!)
Poussez toutjours la piece a decouper jusqu'al'extrémité du coin à refendre (5).
Attention! Pour les pieces à découvert courtes, le pouvoir doit être utilisé lors le début de la coupe.
9.2 Couper des pieces très minces (largeur moindre que 30 mm) (fig. 11)
La butée parallèle (7) doit être régée en fonction de la largeur de coupe de la pièce à découvert.
- Pressez la pièce à découvert contre le rail de butée (25) à l'aide du pouvoir (d) et poussé la pièce à découvert à l'aide du pouvoir (3) jusqu'à l'extrémité du coin à refendre (5). Pouvoir non compris dans le volume de livraison! (disponible dans le commerce spécialisé)
9.3 45^ - Coupes de petites pièces (fig. 12)
Les coupes de 45^ doivent etre effectuees uniquely en s'aidant de la butee parallele (7) et de la butee en coin (14).
Poussez la butée en coin (14) dans le rail de butée (25) de la butée parallele (7).
Réglez la butée parallele (7) à la longueur désirée de la pierce à découvert et fixer.
- Placer la pierce à découvert dans la butée en coin (14).
- Mettez la scie en service et poursuez la butée en coin (14) avec la pierce de bois le long du rail de butée (25) contre la lame de scie (4).
* Àprous avoir réalisé la coupe, mettez la scie hors circuit.
9.4 Coupe transversale (fig. 13)
Les coupes transversales doivent être exclusivement effectuées à l'aide de la butée parallele (7) et de la butée d'angle (14).
Seules les pièces de bois d'une longueur maximale de 160 mm entre la butée (7) et la lame de scie (4) et d'une largeur maximale de 70 mm doivent êtreSCIÉES.
Poussez la butée de coin (14) dans le rail de butée (25) de la butée parallele (7).
- Reglez la butée parallele (7) à la longueur
desiree de la piace a usiner et bloquez-la
- Placez la pierce à usiner devant la butée en coin (14).
- Mettez la scie en circuit et poussez la butée en coin (14) avec la pierce à usiner le long du rail de butée (25) à l'aide du pouvoir (3) contre la lame de scie (4).
- Avec avoir réalisé la coupe, mettez la scie hors circuit.
10. Maintenance
Il faut eliminer régulierément la poussière et les encrassements de la machine. Le nettoyage doit être réalisé de préférence avec de l'air compré ou à l'aide d'un chiffon.
N'utilisez pas de produit corrosif pour nettoyer les matieres plastiques.
La période de garantie commence a partir de la date d'achat et dure 3 ans.
Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.
Les pieces de rechange requises et les heures de travail ne seront pas facturées.
Pas de prise en charge de garantie pour les dommages survenus ultérieurement.
Votreserviceapres-vente.
GARANTIE
Sous réserve de modifications
