MANUAL DE USUARIO HTK 720 H EINHELL

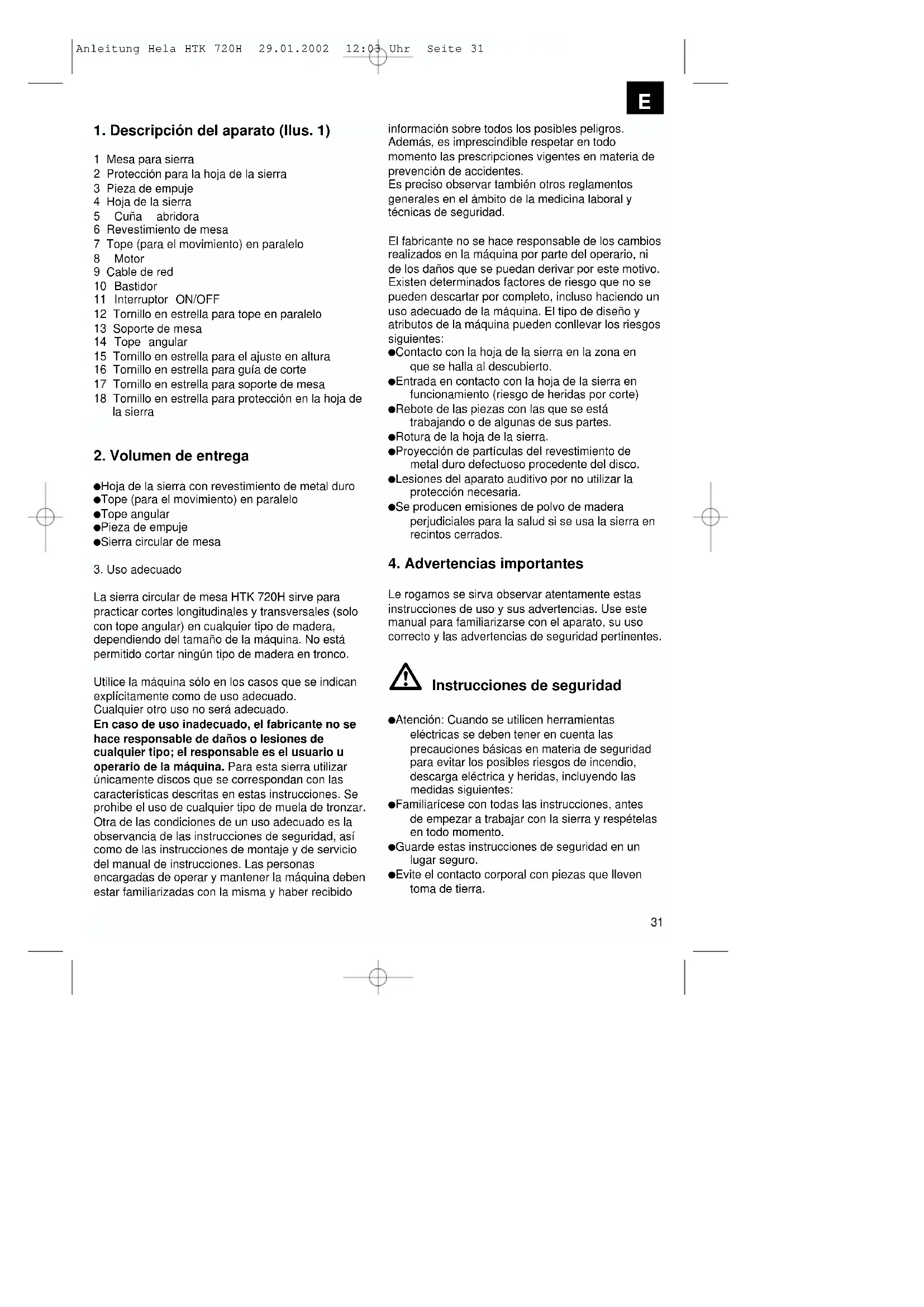

1. Descripción del aparato (Ilus. 1)

1 Mesa para sierra 2 Protección para la hoja de la sierra 3 Pieza de empuje 4 Hoja de la sierra 5 Cuña abridora 6 Revestimiento de mesa 7 Tope (para el movimiento) en paralelo 8 Motor 9 Cable de red 10 Bastidor 11 Interruptor ON/OFF 12 Tornillo en estrella para tope en paralelo 13 Soporte de mesa 14 Tope angular 15 Tornillo en estrella para el ajuste en altura 16 Tornillo en estrella para guía de corte 17 Tornillo en estrella para soporte de mesa 18 Tornillo en estrella para protección en la hoja de la sierra

2. Volumen de entrega

Hoja de la sierra con revestimiento de metal duro Tope (para el movimiento) en paralelo Tope angular Pieza de empuje Sierra circular de mesa

La sierra circular de mesa HTK 720H sirve para practicar cortes longitudinales y transversales (solo con tope angular) en cualquier tipo de madera, dependiendo del tamaño de la máquina. No está permitido cortar ningún tipo de madera en tronco. Utilice la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina. Para esta sierra utilizar únicamente discos que se correspondan con las características descritas en estas instrucciones. Se prohibe el uso de cualquier tipo de muela de tronzar. Otra de las condiciones de un uso adecuado es la observancia de las instrucciones de seguridad, así como de las instrucciones de montaje y de servicio del manual de instrucciones. Las personas encargadas de operar y mantener la máquina deben estar familiarizadas con la misma y haber recibido información sobre todos los posibles peligros. Además, es imprescindible respetar en todo momento las prescripciones vigentes en materia de prevención de accidentes. Es preciso observar también otros reglamentos generales en el ámbito de la medicina laboral y técnicas de seguridad. El fabricante no se hace responsable de los cambios realizados en la máquina por parte del operario, ni de los daños que se puedan derivar por este motivo. Existen determinados factores de riesgo que no se pueden descartar por completo, incluso haciendo un uso adecuado de la máquina. El tipo de diseño y atributos de la máquina pueden conllevar los riesgos siguientes: Contacto con la hoja de la sierra en la zona en que se halla al descubierto. Entrada en contacto con la hoja de la sierra en funcionamiento (riesgo de heridas por corte) Rebote de las piezas con las que se está trabajando o de algunas de sus partes. Rotura de la hoja de la sierra. Proyección de partículas del revestimiento de metal duro defectuoso procedente del disco. Lesiones del aparato auditivo por no utilizar la protección necesaria. Se producen emisiones de polvo de madera perjudiciales para la salud si se usa la sierra en recintos cerrados.

4. Advertencias importantes

Le rogamos se sirva observar atentamente estas instrucciones de uso y sus advertencias. Use este manual para familiarizarse con el aparato, su uso correcto y las advertencias de seguridad pertinentes. Instrucciones de seguridad Atención: Cuando se utilicen herramientas eléctricas se deben tener en cuenta las precauciones básicas en materia de seguridad para evitar los posibles riesgos de incendio, descarga eléctrica y heridas, incluyendo las medidas siguientes: Familiarícese con todas las instrucciones, antes de empezar a trabajar con la sierra y respételas en todo momento. Guarde estas instrucciones de seguridad en un lugar seguro. Evite el contacto corporal con piezas que lleven toma de tierra.

Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 3132 Si no está utilizando el aparato, guárdelo en un lugar seco y cerrado y fuera del alcance de los niños. Mantenga la herramienta afilada y limpia, para poder trabajar mejor y de forma más segura. Revise el cable de la herramienta regularmente y, en caso de daños, haga que un especialista reconocido lo sustituya. Revise la alargadera de forma regular y sustitúyala si está dañada. Si trabaja en el exterior, utilice sólo alargaderas autorizadas y correspondientemente homologadas para estos casos. Esté atento a lo que hace mientras trabaja con la sierra. Actúe siempre de forma razonable. No utilice la herramienta cuando esté cansado. No utilice ninguna herramienta si no funciona el interruptor ON/OFF. ¡Aviso! El uso de otras herramientas intercambiables y otros accesorios pueden ponerle en peligro de sufrir lesiones. Desenchufe la sierra cuando realice trabajos de mantenimiento o de ajuste. Ponga las instrucciones de seguridad a disposición de todas aquellas personas que trabajen con la máquina. No utilice la sierra para serrar madera para quemar. No realice cortes transversales con la sierra en maderas redondas. ¡Atención! Siempre que la hoja de la sierra esté girando existe peligro de sufrir lesiones en manos y dedos. La máquina está equipada con un interruptor de seguridad (11) que impide una nueva puesta en marcha inesperada después de un corte de corriente. Compruebe antes de la puesta en marcha que la tensión de la placa de identificación del aparato coincida con la tensión de la red. Si precisa una alargadera, asegúrese de que la sección de la misma sea suficiente para el consumo de corriente de la sierra. Sección mínima 1 mm

Utilice el tambor de arrollamiento de cable sólo estando el cable completamente desenrollado. No sostenga la sierra por el cable. Compruebe el cable de conexión a la red eléctrica (9). No utilice cables de conexión defectuosos o dañados. No tire del cable para desenchufar la máquina. Protéjalo del calor, del aceite y de superficies cortantes. No exponga la sierra a la lluvia y no la utilice en un ambiente húmedo o mojado. Procure que la zona de trabajo esté bien iluminada. Para trabajar en el exterior se recomienda el uso de calzado con suelas antideslizantes. No utilice la sierra si está cerca de líquidos o gases inflamables. ¡Póngase ropa de trabajo adecuada! La ropa holgada o las joyas podrían engancharse en la hoja de la sierra cuando esté girando. Póngase una redecilla para el pelo si tiene el pelo largo. Evite trabajar en una posición corporal inadecuada. La persona encargada de operar la máquina debe tener 18 años como mínimo, los aprendices 16 años como mínimo, aunque éstos últimos sólo bajo vigilancia. El desorden en el lugar de trabajo puede provocar accidentes. No permita que otras personas, especialmente niños, toquen la herramienta o el cable de red. Manténgalas fuera de su lugar de trabajo. Mantenga a los niños fuera del alcance del aparato conectado a la red eléctrica. Mantenga el lugar de trabajo libre de desperdicios de madera y de piezas esparcidas que puedan suponer una molestia. No se debe distraer a las personas que estén trabajando con la máquina. Observe el sentido de giro del motor y de la hoja de la sierra. Después de desconectar el accionamiento no se deben frenar en ningún caso las hojas de la sierra (4) ejerciendo contrapresión en los lados de la misma. Realice el montaje de hojas de sierra (4) sólo si están bien afiladas, sin fisuras y sin deformaciones. No utilice hojas de sierra circular (4) de acero rápido altamente aleado (acero HSS). Los dispositivos de seguridad (2,5) de la máquina no se deben desmontar o inutilizar. Sólo se pueden utilizar herramientas en la máquina que cumplan la norma prEN 847- 1:1996. Sustituya inmediatamente las hojas de sierra defectuosas (4). No utilice hojas de sierra que no tengan las mismas características que las descritas en el manual de instrucciones. Es preciso asegurarse de que todos los dispositivos (2, 15) que cubren la hoja de la sierra funcionen perfectamente. Atención: No se deben realizar cortes de inserción (primer corte) con esta sierra.

Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 3233 Sustituya inmediatamente los dispositivos de seguridad dañados o defectuosos. La cuña abridora (5) es un dispositivo de seguridad importante que guía la herramienta y evita el cierre de la ranura de corte detrás de la hoja de la sierra y el rebote de la pieza a trabajar. Controle el espesor de la cuña abridora. La cuña abridora no debe ser más fina que la hoja de la sierra ni más gruesa que el ancho de su ranura de corte. En cada proceso de trabajo es preciso bajar la caperuza de protección (2) sobre la pieza a trabajar. Es imprescindible utilizar una pieza de empuje (3) (de menos de 120 mm de ancho) cuando realice cortes longitudinales en piezas delgadas. No corte ninguna pieza que sea tan pequeña que no se pueda sujetar de forma segura con la mano. Al cortar piezas de tamaño reducido, se deberá sujetar el tope en paralelo por el lado derecho de la hoja de la sierra. Manténgase continuamente en posición lateral a la hoja de la sierra. No cargue la máquina hasta el punto de que la fuerce a detenerse. Mantenga la pieza siempre presionada contra la mesa de trabajo (1). Asegúrese de que las piezas de madera cortadas no entren en contacto con la corona dentada de la hoja de la sierra y con ello salgan proyectadas. Rebote de las piezas con las que se está trabajando o de algunas de sus partes. Para trabajar en el exterior se recomienda el uso de calzado con suelas antideslizantes. Una vez finalizada la reparación o el mantenimiento deberá volver a montar inmediatamente todos los dispositivos de seguridad y de protección. Observe en todo momento las instrucciones de seguridad, de trabajo y de mantenimiento, así como las dimensiones especificadas en las características técnicas. Respete también las prescripciones pertinentes en materia de protección contra accidentes y los demás reglamentos en materia de seguridad. Respete el cuaderno de instrucciones de la mutua de previsión contra accidentes (VBG 7j) Conecte el dispositivo de aspiración cada vez que utilice la máquina. Emplee la sierra únicamente con un dispositivo de aspiración adecuado o un aspirador industrial convencional. Alargaderas para aire libre: Si trabaja al aire libre, utilice sólo alargaderas homologadas a tal efecto y correspondientemente marcadas. No retire nunca astillas sueltas, virutas o trozos de madera enganchados en la hoja de la sierra estando la misma en funcionamiento. Desconecte la máquina para reparar averías o retirar los trozos de madera enganchados. - Retire el enchufe - Si se desgasta la hendidura guía para la sierra es preciso sustituir la pieza de revestimiento de la mesa (6). - Retire el enchufe - La sierra circular de mesa se debe conectar a un enchufe hembra con puesta a tierra tipo Schuko de 230 V, con una protección por fusible mínima de 10 A. No utilice una sierra de menor potencia a la requerida para realizar trabajos pesados. ¡No utilice el cable para fines distintos a los especificados! Adopte una posición segura y guarde en todo momento el equilibrio. ¡Compruebe que la sierra no haya sufrido ningún daño! Antes de seguir utilizando la sierra es preciso comprobar que los dispositivos de seguridad o cualquier pieza que aparezca ligeramente dañada funcione perfecta y adecuadamente. Compruebe que las piezas móviles funcionen perfectamente, que no se atasquen y que no existan piezas dañadas. Todas las piezas se deben montar correctamente y cumplir todas las condiciones para asegurar el perfecto funcionamiento de la sierra. Los dispositivos de seguridad y las piezas dañadas se deben reparar o sustituir en un taller especializado reconocido, siempre y cuando no se indique otra cosa en el manual de instrucciones. Haga que un taller de servicio técnico sustituya los interruptores dañados. Esta herramienta cumple las disposiciones pertinentes en materia de seguridad. Las reparaciones sólo debe llevarlas a cabo un electricista especializado utilizando piezas de recambio originales. En caso contrario, el usuario podría sufrir accidentes.

Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 3334 ¡Atención! ¡Peligro de sufrir accidentes! No entre en contacto con la hoja de la sierra en funcionamiento. Póngase unas gafas protectoras Póngase protectores para los oidos Utilice una protección contra el polvo Nivel de emisión de ruidos El ruido de esta sierra se mide según las normas DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 Anexo A; 2/95. El ruido del uso del aparato en la zona de trabajo puede sobrepasar los 85 dB (A). En este caso, el usuario deberá tomar medidas de protección contra el ruido. (¡Póngase protectores para los oidos!) Régimen Funcionamiento sin carga Nivel de presión acústica LPA 105,0 dB(A) 85,0dB(A) Nivel de potencia acústica LWA 114,6 dB(A) 94,6dB(A) „Los valores descritos son valores de emisión y no tienen por qué ser representativos para cada lugar de trabajo. Aunque existe una correlación entre niveles de emisión y niveles de inmisión, no se puede deducir de ello de forma fiable si es preciso o no tomar precauciones adicionales. Los factores que pueden influir en el nivel de inmisión actual existente en un lugar de trabajo son: la duración de las operaciones, las características particulares del recinto de trabajo, otras fuentes de ruidos etc., por ejemplo, el número de máquinas y otros procesos derivados. Los valores en cada lugar de trabajo pueden variar de país a país. Esta información está destinada a ayudar al usuario a realizar una mejor estimación de los posibles riesgos y amenazas“.

5. Características técnicas

Motor asincrónico 230V 50Hz Potencia 720 Watt S2 30 min Velocidad en vacío n

Hoja de sierra de metal duro 205 x 16 x 2,4 mm Número de dientes 20 Tamaño de la mesa 513 x 400 mm Altura máx. de corte 43 mm Ajuste de altura continuo 0 - 43 mm Empalme para la aspiración ø 35 mm Dimensiones compl. 513 x 400 x 300 mm Peso 14 kg Duración de funcionamiento: La duración de funcionamiento S2 30 min (servicio de cortos espacios de tiempo) prevé que el motor únicamente sea sometido a una carga constante a potencia nominal (720 W) durante el tiempo indicado en la placa (30 min). De lo contrario, se sobrepasarían los límites de calentamiento admisibles. Durante el descanso, el motor se enfría volviendo a alcanzar su temperatura de salida.

6. Antes de la puesta en marcha

Ponga la máquina en una posición estable, es decir, fíjela con tornillos a un banco de trabajo o a un bastidor fijo. Antes de la puesta en marcha se deben instalar debidamente todas las cubiertas y dispositivos de seguridad. La hoja de la sierra debe funcionar sin ningún tipo de obstáculos. En caso de madera ya trabajada, asegúrese de que la misma no presente cuerpos extraños como, por ejemplo, clavos y tornillos. Antes de presionar el interruptor ON/OFF, asegúrese de que la hoja de la sierra esté bien montada y de que las piezas móviles se muevan con suavidad. Antes de conectar la máquina asegúrese de que los datos de la placa de identificación coinciden con los datos de la red eléctrica.

¡Atención! Desenchufe la máquina antes de proceder a la realización de cualquier tarea de mantenimiento y reequipamiento en la sierra circular.

7.1 Montaje Hoja de la sierra (Ilus. 2/3)

¡Atención! Retire el enchufe Coloque la mesa para sierra (1) en la posición superior. (véase 8.3) Retire la cubierta de la caja de virutas (19) aflojando los cinco tornillos de fijación (20). Afloje la tuerca (17), fijando una llave del 19 a la tuerca (21) y aplicando otra llave fija del 8 al árbol del motor (a) para contrarrestar. ¡Atención! Gire la tuerca (21) en el sentido de rotación de la hoja de la sierra (4). Retire la brida exterior (22) y extraiga la antigua hoja de la sierra (4) en diagonal hacia abajo con respecto a la brida interior. Limpie la brida receptora. El montaje de la nueva hoja de la sierra se lleva a cabo realizando la misma secuencia de pasos en sentido contrario. ¡Atención! Tenga en cuenta el sentido de avance (véase flecha sobre la hoja de la sierra). 7.2. Ajuste de la cuña abridora (Ilus. 4-6) Retire la protección de la hoja de sierra (2) (véase 7.3.) Retire el revestimiento de mesa (6) (véase 7.4) Afloje (24) ambos tornillos. Ajuste la cuña abridora (5) de forma que la distancia entre la hoja de la sierra (4) y la cuña abridora (5) sea de 3 - 5 mm. (véase la Ilus. 6) La cuña abridora (5) se ha de encontrar alineada en sentido longitudinal con la hoja de la sierra (4). Vuelva a apretar los dos tornillos (24). El ajuste de la cuña abridora habrá de someterse a comprobación cada vez que se cambie la hoja de la sierra.

7.3 Montaje de la protección para la hoja de la

sierra (Ilus. 4) Coloque y oriente la protección de la hoja de la sierra (2) sobre la cuña abridora (5). Introduzca el tornillo moleteado (18) por el orificio de la protección de la hoja de la sierra (2) y en la cuña abridora (5) y asegúrelo por medio de la tuerca. El desmontaje del adaptador se lleva a cabo realizando la misma secuencia de pasos en sentido contrario.

7.4 Cambio del revestimiento de la mesa (Ilus. 4)

Atención: ¡Retire el enchufe! Retire los seis tornillos (23). la protección de la hoja de sierra (2) (véase 7.3.) Tire del revestimiento de mesa (6) gastado hacia arriba. El montaje del nuevo revestimiento de mesa se lleva a cabo realizando la misma secuencia de pasos en sentido contrario.

Presionando la tecla verde (1) se puede conectar la sierra. Para volver a desconectar la sierra deberá presionar la tecla roja (0).

8.2 Tope (para el movimiento) en paralelo

8.2.1 Altura de tope (Ilus. 7/8)

El tope en paralelo (7) suministrado dispone de dos superficies guía de distinta altura. Según el espesor de los materiales a cortar, utilice la guía de corte (25), según la Ilus. 7, para material grueso, y, según Ilus. 8, para material fino. Para cambiar la altura, afloje los dos tornillos moleteados (16) y retire la guía de tope (25) de la guía portadora (26). Gire la guía de corte (25) 90° hacia la izquierda o hacia la derecha según la altura tope requerida para volver a colocarla sobre la guía portadora (26). Vuelva a apretar los tornillos moleteados (16).

8.2.2 Longitud de tope (Ilus. 7/ 8)

Para evitar que se atasque el material a cortar siempre se ha de desplazar la guía de corte (25) hasta el borde delantero de la mesa para sierra (1), fijándola con los dos tornillos moleteados (16). (véase fig. 8.2.1)

8.2.3 Ancho de corte (Ilus. 8)

Cuando realice cortes longitudinales en trozos de madera, se habrá de utilizar el tope en paralelo (7).

Anleitung Hela HTK 720H 29.01.2002 12:03 Uhr Seite 3536 Desplace el tope en paralelo (7) sobre el lado derecho o izquierdo de la mesa para sierra (1). Con ayuda de la escala graduada (b) sobre la mesa para sierra (1), se puede ajustar el tope en paralelo (7) a la medida deseada. Vuelva a apretar los dos tornillos de orejetas (12) para fijar el tope en paralelo.

8.3 Ajuste de la profundidad de corte (Ilus. 4/9)

Afloje los cuatro tornillos de orejetas (15). Al subir o bajar la mesa para sierra (1), esta se puede ajustar a la altura de corte deseada. La altura de corte aparece indicada en la escala graduada (c) de la cuña abridora (5). Fijar la mesa para sierra (1) a través de los tornillos de orejetas (14). ¡Atención! Apriete siempre con firmeza los tornillos de orejetas para evitar que la mesa para sierra descienda de forma inesperada.

Le recomendamos que realice un corte de prueba después de cada reajuste para comprobar las medidas ajustadas. Una vez conectada la sierra, espere hasta que la hoja de la sierra haya alcanzado su velocidad máxima, antes de practicar el corte. Asegure las piezas largas que desee cortar para evitar que se caigan al finalizar el proceso de corte (por ej., soporte largo, etc.) ¡Preste atención al iniciar los cortes!

9.1 Corte de piezas delgadas

(Ancho inferior a 120 mm) (Ilus. 7) Ajuste el tope en paralelo (7) en función del ancho correspondiente previsto para la pieza de trabajo. Desplace con ambas manos la pieza que desee trabajar, es imprescindible la utilización de la pieza de empuje (3) en el área de la hoja de la sierra (4). (¡piezas incluidas en el volumen de entrega!) El material a cortar debe siempre pasar hasta el final de la cuña abridora (5). ¡Atención! En el caso de piezas cortas de trabajo, se ha de utilizar la pieza de empuje desde que se comienza a cortar.

9.2 Corte de piezas muy finas

(Ancho inferior a 30 mm) (Ilus. 11) El tope en paralelo (7) se ha de ajustar al ancho de corte de la pieza que se desea trabajar. Presione la pieza de trabajo con la pieza de empuje (d) contra la guía de corte (25) y pase la pieza de trabajo mediante la pieza de empuje (3) hasta el final de la cuña abridora (5). ¡La madera de empuje no se incluye en el volumen de entrega! (Disponible en tiendas especializadas)

9.3 Cortes de 45° en piezas de tamaño reducido

(Ilus. 12) Los cortes de 45°solo podrán ser practicados valiéndose del tope en paralelo (7) y del tope angular (14). Desplace el tope angular (14) en la guía de corte (25) del tope en paralelo (7). Ajuste el tope en paralelo (7) a la longitud deseada de la pieza a trabajar y sujételo. Coloque la pieza que se desee trabajar en el tope angular (14). Conecte la sierra y desplace hasta la hoja de la sierra (4) el tope angular (14) junto con la pieza de madera a lo largo de la guía de corte (25). Desconecte la sierra tras haber practicado el corte.

9.4 Cortes transversales (Fig. 13)

Los cortes transversales sólo deben realizarse con la ayuda de un tope en paralelo (7) y de un tope angular (14). Sólo deben serrarse piezas de madera cuya longitud máxima, entre el tope en paralelo (7) y la hoja de la sierra (4), no exceda de 160 mm y de un ancho máx. de 70 mm. Desplace el tope angular (14) en la guía de corte (25) del tope en paralelo (7). Ajuste el tope en paralelo (7) a la longitud deseada de la pieza y sujételo. Coloque la pieza delante del tope angular (14). Conecte la sierra y desplace el tope angular (14) junto con la pieza de madera a lo largo de la guía de corte (25) con ayuda de la pieza de empuje (3) en la hoja de la sierra (4). Desconecta la sierra después de haber realizado el corte.

Elimine con regularidad el polvo y las impurezas de la máquina. Se recomienda limpiar la máquina con aire comprimido o con un paño. No utilice ningún producto corrosivo para limpiar las piezas de plástico.

El per´íodo de garantía comienza el día de la compra y tiene una duración de 3 años. Su cumplimiento tiene lugar en ejecuciones defectuosas. Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños Su contacto en el servicio post-venta
