MANUALE UTENTE HTK 720 H EINHELL

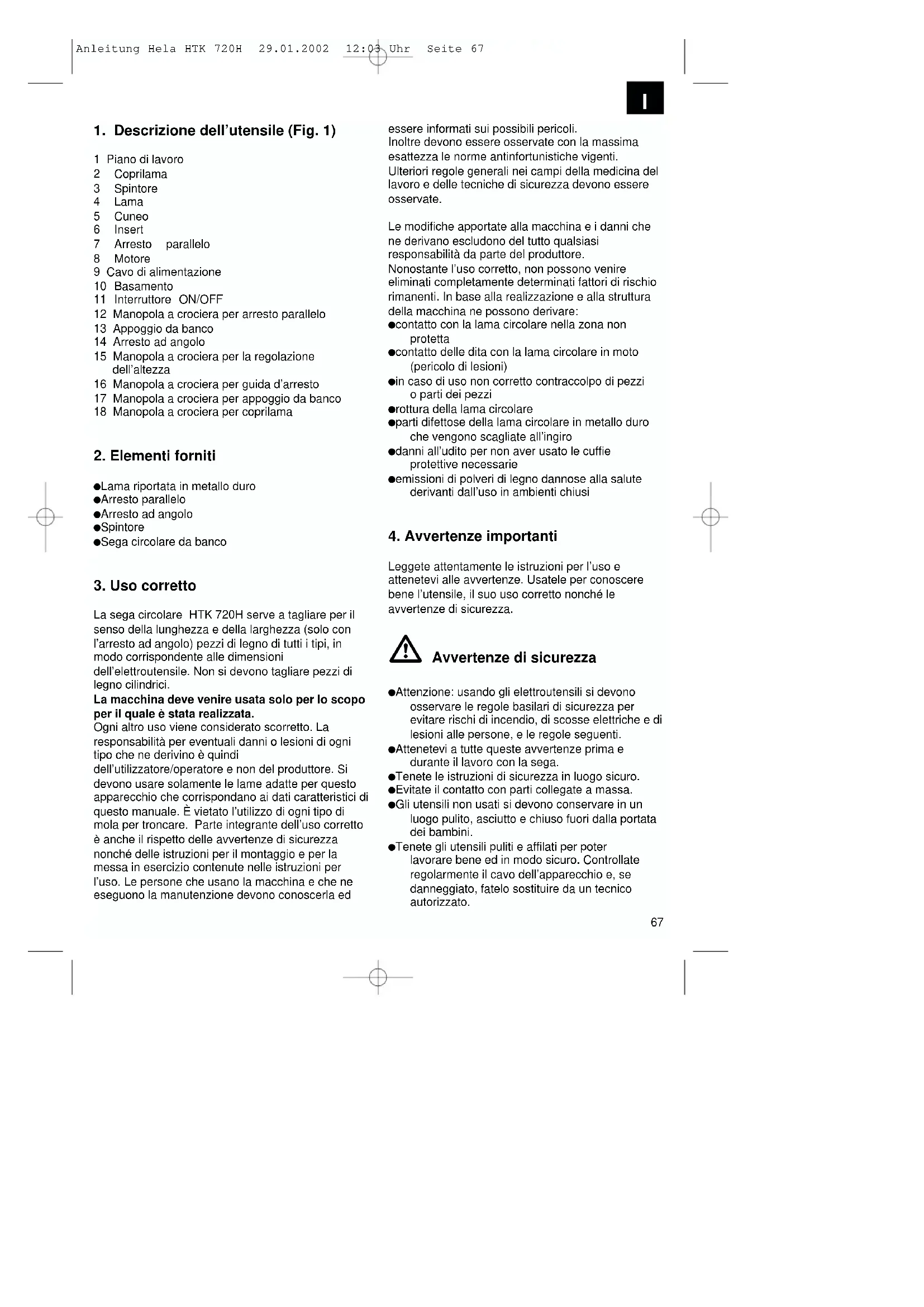

1. Descrizione dell'utensile (Fig. 1)
1 Piano di lavoro
2 Coprilama
3 Spintore
4 Lama
5Cuneo
6 Insert
7 Arresto parallelo
8 Motore
9 Cavo di alimentazione
10 Basamento
11 Interru tture ON/OFF
12 Manopola a crociera per arresto parallelo
13 Appoggio da banco
14 Arresto ad angolo
15 Manopola a crociera per la regolazione dell'altezza
16 Manopola a crociera per guida d'arresto
17 Manopola a crociera per appoggio da banco
18 Manopola a crociera per coprilama
2. Elementi forniti
Lama riportata in metallo duro
Arresto parallelo
Arresto ad angolo
Spintore
-Sega circolare da banco
3. Uso corretto
La sega circolare HTK 720H serve a tagliare per il senso della lunghezza e della larghezza (solo con l'arresto ad angolo) pezzi di legno di tutti i tipi, in modo correspondente alle dimensioni dell'elettrotensile. Non si devono tagliare pezioni di legno cilindrici.
La macchina delve venire usata solo per lo scopo per il quale è stata realizata.
Ogni altri uso viene considerato scorretto. La responsabilità per eventuali danni o lesioni di agli tipo che ne derivino è quindi dell'utilizzatore/operatore e non del produttore. Si devono usare solamente le lame adatte per questo appearecchio che correspondano ai dati caratteristici di quello manuale. è vietato l'utilizzo di agli tipo di mola per troncare. Parte integrante dell'uso corretto èanche il rispetto delle avventenze di sicurezza nonché delle istruzioni per il montaggio e per la messa in esercizio continue nelle istruzioni per l'uso. Le persone che usano la macchina e che ne eseguono la manutenzione devono conoscerla ed
essere informati sui possibili pericoli.
Inoltre devono essere osservate con la massima esattezza le norme antinfortunistiche vigenti.
Ulteriori regole generali nei campi della medicina del lavoro e delle tecniche di sicurezza devono essere osservate.
Le modifiche apportate alla macchina e i danni che ne derivano escludono del tutto qualsiasi responsabilità da parte del produttore.
Nonostante l'uso corretto, non possono venire eliminati completamente determinati fattori di rischio rimanenti. In base alla realizzazione e alla struttura della macchina ne posso Deliverare:
- contatto con la lama circolare nella zona non protetta
contatto delle dita con la lama circolare in moto (pericolo di lesioni)
in caso di uso non corretto contraccolpo di pezioni parti dei pezzi
rottura della lama circolare - partif difettose della lama circolare in metallo duro che vengono scagliate all'ingiro
danni all'uditio per non aver usato le cuffie protettive necessarie
emissioni di polveri di legno dannose alla salute derivanti dall'uso in ambienti chiusi
4. Avverenze importanti
Leggete attentamente le istruzioni per l'uso e attenetevi alle avventenze. Usatele per conoscere bene l'utensile, il suo uso corretto nonché le avventenze di sicurezza.
Avvertenze di sicurezza
- Attenzione: usando gli elettroutensili si devono osservare le regole basilari di sicurezza per evitare rischi di incendio, di scosse elettriche e di lesions alle persone, e le regole seguenti.
- Attenetevi a tutte queste avvertenze prima e durante il lavoro con la sega.
- Tenete le istruzioni di sicurezza in luogo sicuro.
Evitate il contatto con parti collegate a massa.
Gli utensili non usati si devono conservare in un luogo pulito, asciutto e chiuso fuori alla portata dei bambini. - Tenete gli utensili puliti e affiliati per poter lavorare bene ed in modo sicuro. Controllate regolammente il cavo dell'apparecchio e, se danneggiato, fateo sostituire da un tecnico autorizzato.
1
-Controllare regolarmente la prolonga del cavo e sostituitela se è danneggiata.
All'aperto usate solamente cavi di prolunga omologati per quello e contrassegnati in modo corrispondente.
Fate attenuationa quello che fate. Eseguite il lavoro in modo consapevole. Non usate I'utensile se siete stanchi.
Non usate l'apparecchio se non è possibile accendere e spegnere l'interruttore.
- Avvertenza! L'uso di altri utensili e accessori più rappresentare un fattore di rischio per l'utilizzatore.
Staccate la spina per agli lavoro di impostazione o di manutenzione.
Consegnate le avventenze di sicurezza a tutte le persone che lavorano alla macchina.
Non usate la sega per tagliare legna da ardere.
Evitate dei tagli trasversali su pezioni di legno cilindrici.
- Attenzione! A causa della lama rotante sussiste pericolò di lesioni alle mani e alle dita.
L'utensile è dotato di un interrettore di sicurezza (11) per evitare un riavviamento dopo una caduta di tensione.
- Prima della messa in esercizio controllate che la tensione sulla targhetta dell'apparecchio corrisponda alla tensione di rete.
Se è necessaria una prolunga, assicuratevi che la sezione trasversale diessa sa sufficie per la corrente assorbita alla sega. Sezione minima di 1mm^2
-Usate la bobina per cavi solo se è srotolata.
Non usate il cavo di alimentazione per trasportare la sega.
-Controllate il cavo di allacciamento alla rete (9). Non usate cavi di allacciamento difettosi o danneggiati.
Non usate il cavo per staccare la spina alla presa di corrente. Proteggete il cavo dal calore, dall'olio e dagli spigoli vivi.
Non esponete la sega alla pioggia e non usate l'utensile in ambienti umidi o bagnati.
Assicuratevi che l'illuminazione sia sufficiente.
In caso di lavori all'aperto si consiglia l'uso di scarpe antisdrucciolevoli.
Non usate la sega nelle vicinanze di liquidi o di gas infiammabili.
- Portate indumenti di lavoro adatti! Indumenti ampi o gioielli si possono impigliare nella lama rotante.
Seaveteicapelli lunghteneteli raccolti inuna retina.
Evitate delle posizioni del corpo insolite.
Chiusa l'eeltroutensileuve avene almeno 18 annid eta, l'apprendista almeno 16 anni, ma lo
può usare solo sotto sorveglianza.
Il disordine nella zona di lavoro cui rappresentare un fattore di rischio.
Non lasciate toccare l'utensile o il cavo ad alte persone, in particolare ai bambini. Teneteli lontani dalosto di lavoro.
- Tenete lontani i bambini dall'utensile allacciato alla rete.
- Tenete ilippo di lavoro libero da trucoli di legno e da pezzi sparsi.
Le persone che stanno lavorando alla macchina non devono venire distratte.
Osservate il senso di rotazione della lama della sega e del motore.
Le lame della sega (4) non devono venire frenate in nessun caso, premendole lateralmente dopo aver spento l'azionamento.
Montate solo delle lame (4) ben affiliate,enza fessure e alla deformazioni.
Non usate delle lame per seghe circolari (4) di acciaio superrapido (acciaio HSS).
dispositivi di sicurezza della macchina (2, 5) non devono venire smontati o messi fuori uso.
Devono venire usati sulla macchina solo degli utensili che corrispondano alla norma prEN847-1:1996.
Le lame (4) difettose devono venire sostuite immediatamente.
Non usate delle lame che non corrispondano ai dati caratteristici di quello manuale.
Assicuratevi che tutti i dispositivi (2, 15) che coprono la lama funzionino perfettamente.
- Attenzione: con但这a sega non devono venire eseguiti dei tagli d'inserto.
dispositivi di protezione danneggiati o difettosi devono venire sostituiti immediatamente.
- Il cuneo (5) rappresenta un dispositivo di protezione importante dato che guida il pezzo e impedisce che si richiuda dopo il taglio e che provochi un contraccolpo. Fate attenzione allo spessore del cuneo. Il cuneo non deve essere né più sottile del corso della lama, né più spesso della larghezza dell'intaccatura.
La calotta di copertura (2) delve essere abbassata sul pezzo per agli operazione.
Per tagli in senso longitudinale di pezzi stretti usate assolutamente uno spintore (3) (larghezza inferiore a 120~mm ).
Non tagliate pezzi che siano troppo piccoli per essere tenuti in mano in modo sicuro.
Per tagliare pezzi di legno stretti l'arresto parallelo delve venire serrato sul lato destro della lama.
- La posizione di lavoro è sempre di lato rispetto alla lama.
Non sottomonete I'utensile ad un carico tale da farlo fermare.
- Premete il pezzo sempre con una certa forza contro il piano di lavoro (1).
Fate attenuatione che i pezzi di legno tagliati non si impiglino nella corona dentata della lama e vengano scagliati via.
Rinculo dei pezzi da lavorare e loro parti.
In caso di lavori all'aperto si consiglia l'uso di scarpe antisdrucciolevoli.
Tutti i dispositivi di protezione e sicurezza devono venire rimontati subito后期 delle operazioni di riparazione e di manutenzione.
Si devono rispetto le avventenze di sicurezza, di operazione e di manutenzione del produttore nonché le dimensioni indicate tra le Caratteristiche Tecniche.
Devono venire osservate le relative norme antinfortunistiche e le ulteriori regole generalmente riconosciute in merito alle tecniche di sicurezza.
- Tenete presenti gli opuscoli di avertenze dell'associazione di categoria (VBG 7j).
- Collegate sempre il dispositorio di aspirazione della polvere.
- Usate la sega solo con un impianto adatto di aspirazione della polvere oppure con un aspiratore industriale comunamente reperibile in commercio.
Cavo di prolunga all'aperto: All'aperto usate solamente cavi di prolunga omologati per quello contrassegnati in modo correspondente.
Non togliete mai schegge, trucioli o parti di legno rimaste incastrate con la lama in moto.
Spegnete l'utensile per eliminare delle anomalie o dei pezzi di legno incastrati. - Staccate la spina alla presa di corrente
Sostituie I'insert (6) del piano di lavoro se il gioco della sega fosse eccessivo. - Staccate la spina alla presa di corrente
La sega circolare da banco delve venire collegata ad una presa con contatto di terra di 230V ,con una protezione di almeno 10 A.
Non usate apparecchi troppo deboli per lavori difficili.
Non usate il cavo per scopi per i quali non è stato concepito!
Assicuratevi di essere in posizione sicura e sempre in equilibrio.
Controllate che I'apparecchio non presenti eventuali danni!
- Prima di usare di nuovo l'electroutensile controllate con cura che i dispositivi di protezione oppure le parti leggermente danneggiate siano in ordine ed in grado di funzionare correttamente.
Controllate che le parti mobili possano funzionare perfettamente, che non siano bloccate o che non siano danneggiate. Tutte le parti devono essere montate correttamente e rispondere a tutti i requisiti per garantire un correto funzionamento dell'apparecchio.
Fate ripare o sostituire subito a regola d'arte da un'officina specializzata le parti ed i dispositiivi di protezione danneggiati, salvo suaindicato diversamente nelle istruzioni per l'uso.
Fate sostituire l'interruttore danneggiato da un'officina del servizio assistenza.
-Questo utensile corrisponde alle relative norme di sicurezza. Le riparazioni devonovenir eseguite solamente da un tecnico elettricista usando ricambi originali, altrimenti ne possocono derivare incidenti per l'utilizzatore.
Attenzione - pericolò di lesions! Non avvincinate le mani alla lama quando esta è in movimento.
Portate gli occhiali protettivi
Portate cuffie antirumore
Portate una protezione alla polvere
Valori delle emissioni di rumori
Il rumore di questa sega viene misurato secondo DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 allegato A; 2/95. Il rumore sul posto di lavoro può superare gli 85 dB (A). In quello caso sono necessarie delle misure di protezione dell'udito per l'utilizzatore. (Portate cuffie antirumore!)
Esercizio Giri a vuoto
Livello di pressione
acustica LPA 105,0 dB(A) 85,0dB(A)
Livello di potenza
sonora LWA 114,6 dB(A) 94,6dB(A)
,I valori indicati sono valori di emissione e non è detto che rappresentino allo stesso tempo dei valori sicuri per il posto di lavoro. Anche se esiste una correlazione tra il livello di emissione e quello di immissione non si può dire con sicurezza se ulteriore precauzioni siano necessarie o meno. I fattori che possono influire sul livello di immissione attualmente presente sul posto di lavoro comprendono la durata dell'azione, la particolarità della zona di lavoro, altri fonti di rumori, ecc. ad es. il numero delle apparecchiature ed altre lavorazioni nelle vicinanze. I valori affidabili sul posto di lavoro sono variare da un paese all'alto. Queste informazioni aiutino l'utilizzatore a valutare meglio i pericoli e rischi."
5. Caratteristiche tecniche
Motore asincrono 230V 50Hz
Potenza 720 Watt S2 30 min
Numero di giri a vuoto n0 2950 min
Lama circolare in metallo duro 205 x 16 x 2,4 mm
Numero di denti 20
Dimensioni del piano di lavoro: 513× 400mm
Altezza di taglio max. 43 mm
Regolazione dell'altezza
in continuo da 0 a 43 mm
Attacco di aspirazione 35mm
Dimensioni compl. 513× 400× 300mm
Peso 14
Durata di accensione
La durata di accensione S2 30 min (servizio di breve durata) indica che il motore con la potenza nominale (720 W) delve venire sottomosto ad un carico continu solo per il periodo indicato sulla targhetto (30 min).
Altrimenti si riscaldera eccessivamente. Durante la pausa il motore si raffredda per tornare alla temperatura di partenza.
6. Prima della messa in esercizio
L'apparecchio deve venire installato in modo stabile,cioèdeve venire avvitato su un banco di lavoro o su un basamento solido.
-Prima della messa in esercizio delle copertura ed i dispositivi di sicurezza devono essere montati regolarmente.
La lama della sega deve poter scorrere liberamente.
Se si tratta di pezioni di legno più lavorati fate attenzione ai corpi estranei come ad es. chiodi o viti ecc.
- Prima di azionare l'interruttore di ON/OFF accertatevi che la lama sia montata correttamente e che le parti mobili siano facili da azionare.
- Prima di inseire la spina nella presa di corrente assicuratve che i dati sulla targhetto corrispondano a quelli della fonte di alimentazione.
7. Montaggio
Attenzione! Staccare la spina alla presa di alimentazione prima di eseguire tutti i lavori di manutenzione e di allestamento della sega circolare.
7.1 Montaggio della lama (fig. 2/3)
- Attenzione! Staccate la spina alla presa di corrente.
- Portate il piano di lavoro (1) nella posizione più alta. (vedi 8.3).
Togliete la copertura del cassetto dei trucoli (19), allentando le cinque viti di fissaggio (20).
-Allentate il dato (17) mettendo una chiave (apertura 19) sul dato (21) ed un'altra chiave fissa (apertura 8) sull'albero motore (a). - Attenzione! Girate il dato (21) nel senso di rotazione della lama della sega (4).
Togliete la flangia esterna (22) e filate la lama consumata (4) alla flangia interna in modo obliquo verso il basso.
Pulite le flange di alloggamento.
Il montaggio della nuova lama avviene nell'ordine inverso. - Attenzione! Fate attenzione alla direzione di scorrimento (vedi freccia sulla lama).
7.2 Impostazione del cuneo (fig. 4-6)
Togliete il coprilama (2) (vedi 7.3)
- Togliete l'insert del piano di lavoro (6) (vedi 7.4)
-Allentate le due viti (24).
Impostate il cuneo (5) in modo che la distanza tra lama (4) e cuneo (5) sia di 3 - 5 mm. (vedi fig. 6)
Ilcuneo (5)deveseereinsenso longitudinale suuna linea con la lama(4).
Serrate di nuovo le due viti (24).
L'impostazione del cuneo delve venire controllata,
ogni volta che viene sostituita la lama.
7.3 Montaggio del coprilama (fig. 4)
Appoggiate il coprilama (2) sul cuneo (5) e mettetelo in posizione corretta.
Infilate la vite a testa zigrinata (18) atraverso il foro nella coprilama (2) e nel cuneo (5) e fissatela con il dato.
Lo smontaggio avviene nell'ordine inverso.
7.4 Sostituzione dell'insert (fig. 4)
- Attenzione: staccate la spina alla presa di corrente!
Togliete le sei viti (23).
Togliete il coprilama (2) (vedi 7.3) - Togliere l'insert usurato (6) sollevandolo.
Il montaggio del nuovo insert avviene nell'ordine inverso.
8. Funzionamento
8.1 Accensione e spegnimento (Fig. 1)
La sega si accende premendo il tastingo verde (1).
Per spegnerla si deve premere il tasto rosso (0).
8.2 Arresto parallelo
8.2.1 Altezza di arresto (Fig. 7/8)
L'arresto parallelo (7) fornito possie de superfici di guida di altezza diversa.
A seconda dello spessore dei materiali da tagliare delve venire usata la guida di arresto (25) secondo Fig. 7 per materiale spesso e secondo Fig. 8 per materiale sottile.
Perambiare l'altezza di arresto allentate le due viti a testa zigrinata (16) e sfilate la guida di arresto (25) alla guida di appoggio (26).
Girate verso sinistra o destra di 90^ la guida di arresto (25),secondo l'altezza di arresto necessaria e posizonatela di nuovo sulla guida di appoggio (26).
Serrate le viti a testa zigrinata (16).
8.2.2 Lunghezza di arresto (Fig. 7/8)
Per evitare che il materiale da tagliare rimanga bloccato, spingete la guida di arresto (25) sempre fino allo spigolo anteriore del piano di lavoro (1) e fissarla con le due viti a testa zigrinata (16). (vedi 8.2.1).
8.2.3 Larghezza di taglio (Fig. 8)
Per tagliare i pezzi di legno in senso longitudinale delve venire usato l'arresto parallelo (7).
Spingete I'arresto parallelo (7) sul lato destro o sinistro del piano di lavoro (1).
Con lauto della Scala (b) sul piano di lavoro (1) I'arresto parallelo (7) cui venire impostato sulla misura desiderata.
Serrare le due viti ad alette (12) per fissare I'arresto parallelo (7).
8.3 Regolazione della profondità di taglio (Fig. 4/9)
-Allentate le quattro viti ad alette (15).
piano di lavoro (1) viene regolato all'altezza di taglio desiderata sollevandolo od abbassandolo.
L'altezza di taglio più venire letta sulla Scala (c) del cuneo (5).
Fissate il piano di lavoro (1) con le viti ad alette (14).
- Attenzione! Serrate sempre bene le viti ad alette per evitare che il piano di lavoro si abbassi improvvisamente.
9. Esercizio
Dopo agli nuova regolazione consigliamo di fare un taglio di prova per controllare le misure impostate. Dopao aveo accesso la sega attendete che la lama abbia raggiunto la velocità massima prima di eseguire il taglio.
Fissate i pezioni lunghi in modo che alla fine dell'operazione di taglio non si ribaltino (per es. su un cavalletto d'appoggio).
Attenzione nell'iniziare a tagliare.
9.1 Taglio di pezzi stretti
(larghezza inferiore a 120mm Fig.7
Regolate l'arresto parallelo (7) in modo corrispondente alla larghezza prevista del pezzo da tagliare.
Spingete il pezzo da tagliare con tutte e due le mani, all'altezza della lama (4) usate assolutamente lo spingitore (3). (compreso tra gli elementi forniti)
Spingere il pezzo da tagliare sempre fino alla fine del cuneo (5).
- Attenzione! In caso di pezzi corti usate lo spingitore sono all'inizio del taglio.
9.2 Taglio di pezzi molto stretti (larghezza inferiore a 30 mm) (Fig. 11)
L'arresto parallelo (7) delve venire regolato sulla larghezza di taglio del pezzo da lavorare.
- Premete il pezzo da tagliare con l'appoggio (d) contro la guida di arresto (25) e spingetelo con lo spingitore (3) fino alla fine del cuneo (5).
L'appoggio non è compreso tra gli elementi forniti! (disponibile presso i rivenditori specializzati
9.3 Tagli a 45^ di pezzi piccoli (Fig. 12)
- tagli a 45^ devono venire eseguiti solo con l'aiuto dell'arresto parallelo (7) e dell'arresto ad angolo (14).
Spingete I'arresto ad angolo (14) nella guida di arresto (25) dell'arresto parallelo (7).
Regolate e serrate l'arresto parallelo (7) sulla lunghezza desiderata del pezzo da lavorare. - Inserite il pezzo da tagliare nell'arresto ad angolo (14).
Accendete la sega e spingete l'arresto ad angolo (14) insieme al pezzo di legno lungo la guida di arresto verso la lama (4).
Spegnete la sega après avee eseguito il taglio.
9.4 Tagli trasversali (Fig. 13)
I tagli trasversali devono venire eseguiti solo con I'auto dell'arresto parallelo (7) e dell'arresto ad angolo (14).
Si possono segare solo pezzi di legno che abbiano una lunghezza massima, tra arresto parallelo (7) e lama (4), di 160 mm ed una larghezza massima di 70 mm.
Spingete I'arresto ad angolo (14) nella guida di arresto (25) dell'arresto parallelo (7).
Regolate e serrate l'arresto parallelo (7) sulla lunghezza desiderata del pezzo da lavorare.
Appoggiate il pezzo da tagliare davanti all'arresto ad angolo (14).
Accendete la sega e con l'auto dello spintore (3) spingete I'arresto ad angolo (14) insieme al pezzo di legno lungo la guida di arresto (25) verso la lama (4).
- Spegnete la sega après ave rsequito il taglio.
10. Manutenzione
Togliete regolarmente la polvere e lo sporco dall'elettroutensile. Il modo migliorie di eseguire la pulizia è con un getto di aria compressa o con uno straccio.
Non usate sostanze corrosive per pulire le parti in plastica.
I periodo di garanzia inizia nel glomo dell'acquisto e dura 3 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituire e il lavoro necessario per la riparazione non vengono calati. Non c'é alcuna garanzia nel caso di danni successivi.
Il vosto centro di assistenza.
Garanciaokmány
A garancia idlotartama 3 ev es a vasaIas napjaval kozdik.
Con riserva di apportare modifiche tecniche
1-22077 Beregazzo (Co)
Tel. 031 992080, Fax 031 992084
Einhell Skandinavia
S Bergsoevej 36
DK-8600 Silkeborg
Tel. + 45 87 201200, Fax+ 45 87 201203
