INSTRUKCJA OBSŁUGI HTK 720 H EINHELL

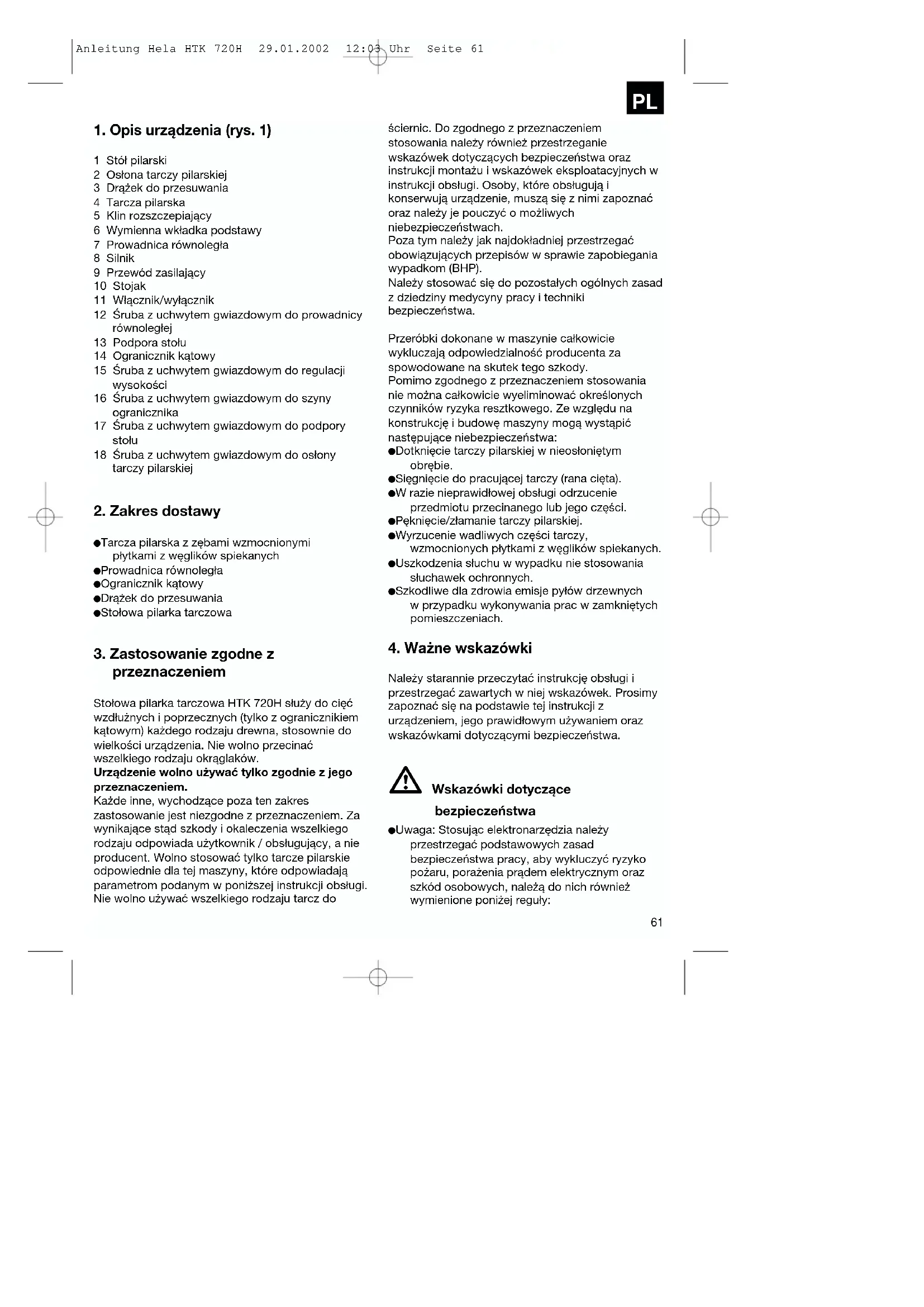

1. Opis urzadzenia (rys. 1)

1 Stof pillarski
2 Oslona tarczy pillarskiej
3 Drażek do przysemuwania
4 Tarcza pilarska
5 Klin roszczepiajacy
6 Wymienna wiktadka podstawy
7 Prowadnica rohnolegla
8 Silnik
9 Przewód zasilajacy
10 Stojak
11 Włacznik/wyłacznik
12 Sruba z uchwytem gwiazdowym do prowadnicy rornyoleglej
13 Podpora stolu
14 Ogranicznik katowy
15 Sruba z uchwytem gwiazdowym do regulacion ywysokoosci
16 Sruba z uchwytem gwiazdowym do szyny ogranicznika
17 Sruba z uchwytem gwiazdowym do podpory stolu
18 Sruba z uchwytem gwiazdowym do oslony tarczy pilarskiej

2. Zakres dostawy

Tarcza pilarska z zebami wzmocnionymi phytkami z weglikow spikanych
Prowadnica rrownolegla
Ogranicznik katowy
Drażek do przysemuwania
Stołowa pilarka tarczowa

3. Zastosowanie zgodne z przyznaczeniem

Stołowa pilarka tarczowa HTK 720H stuzy do cięc wźdluźnych i poprzejcznych (tylkó z agricznikiem kątowym) kaźdego rodzaju drewna, stosownik do wielność urzadzenia. Nie wolno przycecinać wszelkiego rodzaju okraglákow.

Urzadzenie wolno uzywac tylko zgodnie z loro prezeznaczeniem.

Kazde innate, wychodzace poza ten zakres
zastosowanie jest niedgnode z przeznaczeniem. Za
wynikajace stad szkody i okaleczenia wszelkiego
rodzaju odpwiada uzytkownik / obstuguityc, a nie
producent. Wolno stomosowac tylko tarcze pilarskie
odpwiednie dla tej maszyny, ktore odpwiadaja
parametrom podanym w ponijszej instrukcji obstugi.

Nie wolno uzywac wszelkiego rodzaju tarcz do

sciernic.Do zgodnego z przyznaczeniem
stosowania nalezy rowniez przystrzeganie
wskazowek dotyczych bezpieczentwa oraz
instrukcji montazu i wskazowek eksploatacynjch w
instrukcji oblugi.Osoby,ktore obsluguja konserwuja urzadzenie,musza sie z nimi zapozna c
oraz nalezy je pouczyo myzliwych
niebezpieczentwach.

Poza tym naleź yaj najdokladnej przystrzejaco obwiazujacych przyepsów w sprawie zapobiegania wypadkom (BHP).

Nalezy stosowac sie do pozostalych ogolnych zasad
z dziedziny medycyny pracy i techniki
bezpieczeistwa.

Przerobki dokonane w maszynie calkowicie wykluczaja odpowiedzialnosc producenta za spowodowane na skutek tego szkody.

Pomimo zgodnego z przyznaczeniem stosowania nie mayna calkowicie wyeliminowac okreslonych czynników ryzyka resztkowo. Ze wzgldu na konstrukcje i budowe maszyny moga wystapić nastepujace niebezpieczenstwa:

Dotkniecie tarczy pilarskiej w nieosloniptym obrebie.
Siegniecie do pracujucej tarczy (rana cieta).
W razine nieprawidlowej obslugi odrzucenie przydmiotu przyceinanego lub loro出入境.
Peknieie/ztamanie tarczy pilarskiej.
Wyrzucenie wadliwych czeci tarczy, wzmocnionych plytkami z weglikow spekanych.
Uszkodzenia stuchu w wypadku nie stosowania stuchawek ochronnych.
Szkodliwe dla zdrowia emisje płyów drzewnych w przypadku wykonywania prac w zamkiptych pomieszczeniach.

4. Wąźne wskazówki

Nalezy starannie przycieć instrukcje oblsugi i przestrzegać zawartych wnej wskazówek. Prosimy zapoznać sie na podstawie tej instrukcjz urzadzeniem,.goe prawidlowym uzywaniem oraz wskazówkami dotyczymi bezpieczephstwa.

Wskazówki dotyczne

beziepcezneistwa

Uwaga: Stosujac elektronarzędzia nalezy\ prestrzegać podstawowych zasad\ beziepieczne自主ogrady, aby wykluczycy ryzykó\ pozaru, pozażenia pradem elektrycznym oraz\ szkód osobowych, naleź do rich rownieź\ wymienione ponijej reguly:

PL

Nalezy przestrzegać wszystkich tych wskazówek przyrozprésȩciem przy podczas przy z pilarka.
Starannie przechowywać ponieszne wskazówki dotyczace bezpieczędwa.
- Nie nalezy dotykać cialem uziemionych częci urzadzenia.
Nieuwywane urzadzenia nalezy przechowywać w suchym, zamykanym na klucz i niedostepnym dla;dzieci pomieszczeniu.
Dbać o czystość i dobre naostrzenie narźedzi, aby moc lepiej i bezpiecznej wykonywać prace. Kontrolować regularnie kabel elektronarżedzia i wrazie uszkodzenia natychmiast zlecićego wymiane uprawnionemu elektrykowy.
Kontrolowae regularnie przydruzacze i natychmiast je wymienic, jezeli dostana uszkodzone.
- Na wolnym powietrzu wolno stosowac tylko dopuszczone do tego i odpowiednio oznaczone przydruzacze.
- Koncentrowac sie na wykonywanej pracy. Przy pracy zachowac rozsadek. Nie uzywac elektronarzedzia, jejeli jest sie zmeczonym.
- Nie uzywac elektronarzedzi,重点领域 nie dziala ich wącznik/wyȩcznik.
Ostrzezenia! Uzywanie innych naręźdi lub wyposzazenia dodatkowej要去znaczącie bezpieczędwo obraż uzytkownika.
Wciagnac z gniazdka wtyczke kablazasilajacego przy wykonywaniu wszelkich prac nastawczyi konserwacyjnych.
Przekazać wskazówki dotyczę bezpieczność wszystkim osobom, któ pracuju przy maszyny.
Nie uzywac pilarki do cięcia drewna na opal.
Niewolno przechina w poprzek okraglakow.
Uwaga! Obracajaca sie tarcza pillarska stwarza niebepezcieznstwo zranienia rak i palcow.
Maszyna wyposażona jest w wylącznik bezpieczędsta (11), zabeepieczajcy ja przy poṇownik załaczenia spospdku napiecia.
Przed uruchomieniem sprawdzić, czy napiecie na tablicze znamionowej urzadzenia jest zgodne z napieciem sieciowym.
Jesli potrzebny jest przydłuczac, upewnić sie,czykiego przyzekraj jest wystarczajcy dla pradu pobieranego przyez pilarke tarczowa. Min. przyzekraj 1 mm2
-Beben kablowy stosowac tylko w stanie rozwinietym.
- Nie nosić pilarki trzymajć za przywód zasilajacy.
Sprawdzić przewód zasilajacy (9). Nie wolno uzywac uszkodzonych lub wadliych przyzwodów podłaczeniowych.

Nie wolno ciąnac za kabel przy wyciaganiu wtyczki z gniazdka. Chronic kabel przy wysoka temperatura, olejami i ostrymi krawedziami.
Nie narazac pilarki na dzialanie desczcu i nie uzywac w wilgotnym lub mokrym otoczeniu.
Zadbać o dobre oswiétrenie.
- Przy wykonywaniu prac na wolnym powietrzuzalecane jest noszenia obuwia z profilowanapodeszwa.
Nie ciac w基础知识, 1995
- Nosić odpwiednie ubranie robocz! Obracajacá sie tarcza pilarska moze zaczepić za obszerne ubranie lub bižuterie.
- Na dlugie wósy naleź zakladać siatkę na wósy.
Unikać nienaturalnych postaw ciala.
Osoba obslugujaça musi mieć ukończone co najmiej 18 lat, uzniowie odbywajcy przyuczenia do zwodu min. 16 lat, ale tylko pod nadzorem.
- Nieporzadek w.), pracy boc yprzyczyna wypadku.
- Nie wolno pozwolic osobom postronnym, a przydede wzystkim daneicom, na dotykanie elektronarzedzia lub przewodu zasilajacego. Nie dopuszczac ich do stanowiska pracy.
- Nie dopuszczac przyci do urzadzenia podłaczonego do sieci.
Wmiejscu pracy Nie trzymac odpkow drewnai rozruconych czeci.
Niewolno pozwolic osobom postronnym,aprzedwzystkim daneiom,na dotykanie elektronarzedzia lub przewoduzasilajacego.Niedopuszczac ich do stanowiska pracy.
- Nie wolno odwracac uwagi osob pracujacych przy maszynie.
Zwrocic uwage na kierunek obrotow silnika i tarczy pilarskiej.
W zadnym wypadku nie wolno po wylaczeniu napedu hamowac tarcz pillarskich (4) przyznaciskanie z boku.
Zakladać tylko dorze naostrzone tarcze pilarskie (4), nie posiadajçce rysów i deformaggi.
Nie stosowac tarcz pillarskich (4) wykonanych z wysokostopowych stali szybkotnacych (stal HSS).
Niewolno demontowac lub uszkadzacelementów zabezpieczajych i oslon maszyny(2,5).
Wolno stosowac tylko tarcze pilarskie, ktore odpowiadaja wymogom normy prEN 847-1:1996.
Natychmiast wymieniać wadliwe tarcze pilarskie (4).

PL

• Nie stosowac tarcz pillarsckich, ktore nie odpowiadaja parametrom podanym w niniejszej instrukcji obstugi.
  Zapewnic, by wzystkie zabeepiczenia (2,15), ktore oslanija tarcze pilarska pracowaly prawidlowo.
  Uwaga: Przy pomocy pilarki nie myznawykonywać nacieć.
  Niezwlocznie wymienic uszkodzone lub wadliew elementy zabeziepaczajace i oslony.
  Klin roszczepiajacy (5) jest waznym elementem zabepezciejajcym, ktoy prowadz przedmiot przycinany oraz zapobiega zamknieciu szczelenya tarcza pilarska i odbiciu przysemiotu przycinanego. Uwazać na wasciwa grubosc klna roszczepiajacego. Klin roszczepiajczy nie powinien byc ciemszy niz korpus tarczy pilarskiej iNie grubszy niz jejego szerokosc cięcia.
  Przy kaźdej czynnosci roboczej kołpak ostony (2) powinien byc opuszczony nad przyedmiotem przecinanym.
  Do cięcia wźdluźngo waskich przydmiotów nalezy koniecznie stosowej drażek do przytesuwania (3) (szerokość mniejsza niz 120 mm).
• Nie wolno ciąc przydmiotów, ktoresa za male, by mozna je byo bezpiecznie trzymac w rece.
  Przy przycinaniu waskich kawalków drewna prowadnicr rownolegta danezy przymocowac po sprawej stronie tarczy pilarskiej.
• Pozycja robocza: stać zawsze bokiem do tarczy pilarskiej.
• Nie obcięść maszyny w takim stopniu, zę spowoduje to jej zatrzymanie.
  Mocno dociskać przydmiot do pty roboczej (1).
  Uwazac,aby obciete kawalki drewna nie zostaly pochwycone i wyrzucone przy zebby tarczy pilarskiej.
• Odrzucenie przyzemniotu obranego lub czeci przyzemniotu obraniego.
  -Przy wykonywaniu prac na wolnym powietrzy zalecane jest noszenia obuwia z profilowan podeszwa.
  Po zakoningieni naprawy lub konserwaczji na三点ny natychmiast ponownie zamontowac wszystkie elementy zabeziepoczajace i oslony maszyny.
  Nalezy przyestrzegać instrukcji producenta dotycznych bezpiecznejstwa, sposob wykonywania pracy i konserwacje oraz wymiarcy okreslonych w rozdziele „Dane techniczne".

Przestręgac odnosnych przyepsów w sprawie zapobiegania wypadkom oraz powszechnie uznanych regul techniki bezpieczędstwa.
Stosowac sie do instrukcji stowarzyszenia zawodowej ubezpieczenia od wypadkow (RFN, VBG 7j)
Przy kazdej czynnosci podlączyc urzadzenia do odsysania pylu.
Pilarke uzytkowac tylko wraz z odpowiednim urzadzeniem do odsysania pylu lub odkurzacem przemyslowym dostepnym w handlu.
Stosowanie przydłuźaczy na wolnym powietrzy: Na wolnym powietrzy wolno stosowej tylko dopuszczone do tego i odpowiednio oznaczone przydłuźace.
Przy wączonej tarczy pillarskiej nigdy nie usuwac luźnych drzazg, strużyn lub zakleszczych kawalków drewna.
W celu usuniecia zaklocen lub wyjcie zaklesczonych kawalkow drewna wyfczyc maszyn. - Wyciagnac z gniazdka wtyczke kablazasilajacego.
W przypadku wybitego rowka na tarcze pilsraknalezy wymiencWikladke podstawy (6). - Wyciagnac z gniazdka wtyczke kablazasilajacego.
Pilarke tarczowa nalezy podlaczyc do gniazda wtykowo 230 V z wtykiem ochronnym i z bezpiecznikiem min. 10 A.
- Do cięzkich prac nie stosowej maszyn o malej mocy.
Niewuzywac kabla do celow,do ktorych nie jest on przyznaczony.
Dbac o pewna postawe ciali caly czas utrzymywa rownowage.
Sprawdza elektronarzedzie pod wzgludem ewentualnych uszkodzen!
-Przed dalszym stosowaniem elektronarzędzia starannie sprawdzić elementy zabeepieczajace, oslony lub lekko uszkodzone czeci,czy prawidlowo funkcionuja zgodnie ze swoim przyeznaczeniem.
Skontrolować,czy czȩsci ruchome funkcjonuja prawidlowo iNie zakleszczejagiazie lub czymi są uszkodzone.Wszystkie czȩsci musza byc prawidlowo zamontowane i spelnićwyszystkie wymagania,aby zapewnic prawidlowa pracé elektronarźedzia.
Uszkodzone urzadzenia zabezpieczajace, oslony i czeci musza zostac fachowo naprawione lub wymienione w autoryzowanym warsztacie serwisowym, o ile nie podano inaczewi w instrukcji obslugi.

PL

Wymiane uszkodzonych wączników naleź powierzyc warsztatowy serwisowemu producenta.
Urzadzenie to odpowiada stosownym prerepisom bezpieczenstwa. Naprawy moze prereprowadzac tlyko uprawniony elektryk, uzywajac oryginalnych czeci zamiennych; w przechwnym razie uzytkownicy zagrozeni są wypadkiem.

Uwaga! Niebepezędwo zranienia! Nie siegać do pracujucej tarczy pilarskB.

Nosić okulary ochonne!

Nosic sluchawki ochonne!

Nosic maskę przyciwypyłowa!

Wartosci emisi hałasu

HalasemitowanyprzezpilarkezostafzmierzonywgnormDINENISO3744;11/95,EDINEN31201;6/93,ISO7960aneksA:2/95.Halas na stanowisku pracy moze przekroczyc85dB(A).Wym wypadku konieczne jeststosowanie przuzytkownika srodkowwytllumajacychhalas.(Nosic sluchawkiochronne!)

Praca Bieg jalowy

Poziom ciśnienia

akust. LPA 105,0 dB(A) 85,0dB(A)

Poziom mocy

akustycznej LWA 114,6 dB(A) 94,6dB(A)

"Podane wartosci sa wartosciami emisi i nie musza\ jednoczesnie stanowic pewnych wartosci dla\ stanowska pracy. Chociaz istmie je korelacja między\ poziomami emisi i imisi, nie mayna na tej podstawie\ wnioskawy,czy potrzebne są dodatkowe srodki\ zabezpieczajace,czy tez nie. Czynniki, któ moga

wphywa naactualny poziom imisi na stanowisku pracy, obejmuja czas oddziahywar, specyfike pomieszczenia roboczego,inne zrodla halasu, np. liczbemaszyn i innych przebiegajych w sasiedztwie procesow. Bezpieczne wartosci dla stanowiska praczy moga tez roznic sie w poszczejolnych krajach. Informaca ta powinna jaknak umołowic uzytkownik iliepsze oszacowanie zagrozenia i ryzyka."

5. Dane techniczne

Silnik asynchroniczny 230V 50Hz

Moc 720 Watt S2 30 min

Predkosc obrotowa biegu

jalowego ng

2950 aberr./min.

Tarcza pilarska z zebami

wzmocnionymi plytkami z

weglikow spiekanych 205× 16× 2,4mm

Ilośc zebów 20

Wielkość podstawy 513 × 400 ~mm

Wysokośćciecia max. 43 mm

Regulacja wysokość bezstopniowa 0 - 43 mm

Przylacze do odsysania pytu 35 mm

Wielkoskompl. 513× 400× 300mm

Ciezar 14 kg

Czas załaczenia:

Czas zalaczenia S2 30 min. (praca krótkotrwata)
mowi o tym, ze silnik o mocy znamionowej (720 W)要去 bc ocbiazony bez przerwy tylko w czasie podanym na tablicze znamionowej (30 min).
W przyciwny wypadku dojdzie do niedopususzczalnego przyegrzania silnika. Podczas przerwy w pracy silnik stygnie na powrot do temperature wyjsciowej.

6. Przed uruchomieniem

Maszyne nalez y ustawic stabilnie, tzn. przykreci na state srbami do stolu warsztatowo lub stabilnego stojaka.
Przed uruchomieniem nalezy prawidlowozamontowac oslony i urzadzeniazabezpieczajace.

Tarcza pilarska musi sie swobodnie poruszać.
W wypadku juz obrabianego drewna uwazac nacia l obce, np. gwozdzie, wkrety itd.
Przed naciśćem wącznika / wymićznika upewnić sie, czy tarcza pilarska jest wymiȩwied zamontowana i czy czȩci ruchome poruszajcie swobodnie.
Sprawdzi przy podlączeniem maszyny, czy dane na tabliczce znamionowej zgadzaja sie z wartosci napiecia w sieci zasilajacej.

7. Montaz

Uwaga! Przed wszystkimi pracami konserwacyjnych, przyzbrajaniem pilarki tarczowej nalewy wyciagini wyczke kabla zasilajacego z gniaźda.

7.1 Zakladanie tarczy pilarskiej (rys. 2/3)

Uwaga! Wyciagnac z gniazdka wtyczke kablazasilajacego.
Ustawic stof pillarski (1) w majwyszym połozeniu. (patrz 8.3)
Zdjac oslone povemnika na wiory (19), odkracajac piec srb mucujacych (20).
- Odkrećić nakrétke (17), nasadzajac na nakrétke (21) klucz (rozmiar 19) i jegnoczesnie przytrzymujac innym kluczem plaskim (rozmiar 8) walek silnika (a).
Uwaga! Nakretke (21) obrunku obrotow tarczy pilarskiej (4).
Zdjac zewnetrzny kolnierz (22) i zdac zuzyta tarcze pilarska (4) z kolnierza wewnetrznego sciagajac ja w poprzek do dolu.
Wyczyscik kolnierze mocujace.
Montaž nowej tarczy pilarskiej nastepuje w odwrotnej kolejnosci.
Uwaga! Zwrocić uwage na kierunek obrotów (patrz strzałka na tarczy pilarskiej).

7.2 Ustawianie klina roszczepiajacego (rys. 4-6)

Zdjać oslone tarczy pilarskiej (2) (patrz 7.3)
Wyciagnac wiktadke podstawy ze stolu pilarskiego (6) (patrz 7.4)
Poluzowa obydwie s Ruby (24).
Klin roszczepiajacy (5) ustawic w taki sposob, zeby odstep miedzy tarcza pilarska (4) a klinem roszczepiajocy (5)wynosit 3 - 5 mm.(patrz rys.6)
Klin roszczepiajacy (5) w kierunku wzdluznym musi znajdować sie w jedernej linii z tarcza pilarska (4).
Dokrecic na powrot oydwie s Ruby (24).
Po kazdej wymianie tarczy pilarskiej nalezy sprawdzić ustawuminium klna Rozszczepiajacego.

7.3 Montaz oslony tarczy pilarskiej (rys. 4)

• Oslone tarczy pilarskiej (2) nałoźyc na klin rozszczechiajacy (5) i wyrównac jej ustawuminium.
  PrzełozyćŚrubes radelkowa (18) przyez otwor w oslonie tarczy pilarskiej (2) i w klinie rozszczechiapajocym (5) i zabezpieczyc nakrzyka.
  Demontaz odbywa sie w odwrotnej kolejnosci.

7.4 Wymiana wiktadki podstawy (rys. 7.4)

Uwaga: Wyciagnac z gniazdka wtyczke kablazasilajacego!
Wykrecic i wyjac szesc szrub (23).
Zdjac oslone tarczy pilarskiej (2) (patrz 7.3)
Wyciagnac do gory zuzyta wkladke podstawy (6).
Montaż nowej wiktadki podstawy nastepuje w odwrotnej kolejnosci.

8. Obsługa

8.1 Włączanie/Wyłączanie (rys. 1)

Przez naciśćcie zielonego przyciku (1) można załaczy pilarke.
Aby na powrot wyłaczyc pilarke naleź wciśnac czerwony przyczisk (0).

8.2 Prowadnica rornolegia

8.2.1. Wysokość prowadnicy (rys. 7/8)

Naleža cdo wyposazenia pilarki prowadnica rɔwnolegla (7) posiada dwie powierzchnie prowadzace o roznych wysokośćach.
Wazoleznosci od grubosci przecinanych materialow prowadnice (25) uzywa sie wg rys.7 do materialow grubszych, a do materialow cienszych wg rys.8.
- Aby przystawic wysokość prowadnicy,NSE poluzowac obie s Ruby radlkowe (16) iSciagnac prowadnicce (25) z szyny nosnej (26).
Prowadnic (25) obróc o 90° w lewo lub w prawo, w zaleznosci od potrzebnej wysokość prowadnicy i ponownie nałoźyc na szyny nosna (26).
Dokrecic mocno Sruby radelkowe (16).

8.2.2 Dlugosc prowadnicy (rys. 7/8)

• Aby zapobiec zakleszczaniu sie piłowanego materialu,NSEZY zawsze przesunć prowadnice (25) do przyedian jej krawędzi stolu (1)i unieruchomic obydwiema srbami radelkowymi (16).(patrz 8.2.1)

PL

8.2.3 Szerokosc cięcia (rys. 8)

Do ciècia wzdluznego elementów drewnianych nalezy uzywać prowadnicy równolegtej (7)
Prowadnicr rownolegla (7) mozna przesunac na prawa lub lewa strone stolu pilarskiego (1).
Prowadnicr rownolegla (7) ustawia sie na zadany wymiar przy pomocy skali (b) na stole pilarskim (1).
- Aby unieruchomic prowadnicr rownolegla (7) nalezy mocno dokrecic obydwie s Ruby motylkowe (12).

8.3 Ustawianie glebokosci cięcia (rys. 4/9)

Poluzować cztery s Ruby motylkowe (15).
Prze podnoszenia lub opuszczanie stolu pilarskiego (1) przy na go ustawic na wymagano wysokosc cięcia.
Wysokosc cięcia można odczytać na skali (c) klina roszczepiajaçego (5).
Unieruchomic stol pillarski (1) srbami motylkowymi (14).
Uwaga! Zawsze mocno dokrecic s Ruby motylkowe, aby uniknac niespodziewanego opuszczenia stolu pilarskiego.

9. Praca

Po kāzdym ustawieniu zalecamy przyseprowadzenia cięcia probnego dla sprawdzenia nastawionych wymiariów.

Po walkseniu pilarki nalezy odczekac przyrozpoczeciem cięcza, az tarcza pillarska osiagnie swoja maksymalna predkosć obrotowa.

Dlugie prezistiwy zabeepieczy na koncu przy gadniemic (np. przy pomocodatkowego stojaka itp.)

Zachowac ostroznosc przy nacinaniu.

9.1 Przechinanie wskich przydmiotow (Szerokosc mniejsza niz 120 mm) (rys.7)

Ustawic prowadnicr rownolegla (7) oddpowiednio do szerokosci przyceinanego przyzemiotu.
Przesunac przydmiot do przodu obiema rrekami, w obszarze tarczy pilarskiej (4) uzwac koniecznia drażka do przesuwania (3). (na wyposażni!)
Przedmiot przyszusć zawsze do konca klna rozszczechiapajacego (5).
Uwaga! W przypadku krótkich przydmiotów drażka do przesuwania sąȩzy uzyć od samego poczȩtu ciecia.

9.2 Przechinanie bardzo waskich przydmiotów (Szerokosc mniejsza niz 30 mm) (rys. 11)

Ustawic prowadnicr rownolegta7 na szerokosc przycinania przyedmiotu.

Docisnac przedmiot przecinany klockiem do przesuwania (d) do prowadnicy (25) i przesunac przedmiot przecinany do konca klna roszczepiajacego (5), za pomocag drażka do przesuwania (3).

Klocek do przesuwania nie nalezy do wyposazenia pilarki objetego dostawa! (Do nabycia w odompiewidnich placowkach handlu specialistyznego)

9.3 Przechinanie mniejszych przydmiotów pod katem 45^ (rys. 12)

Ciecia pod katem 45^ mozna wykonywa c tlyko za pomocă prowadnicy rawnoleglej (7) iograficznika katowego (14).

Ogranicznik kątowy (14) wsunac na szynę (25) prowadnicy równelegiej (7).
Ustawic prowadnicr rownolegla (7) na wymaganazerokoosc przecinanego przemiotu i unieruchomic.
Wlozyc przydmiot przycinany do agranicznika katowego (14).
Wlaczy pilarke i przesuwac ogranicznik katowy (14) wraz z elementem drewnianym wzdluz prowadnicy rownoleglej (25) w kierunku tarczy pilarskiej (4).
Po wykonaniu cięcia wylączyć pilarke.

9.4 Ciecia poprzejcne (rys. 13)

Ciecia poprzejne moza wykonywac tylko za pomocaj prowadnicy rownoleglej (7) iogranicznika katowego (14).

Miedzy prowadnicza rohnolegta (7) a tarcza pilarska (4) mozza przechinac przydmioty drewniane o maksymalnej dlugosci 160 mm i maksymalnej szerokosci 70 mm.

Ogranicznik katowy (14) wsunac na szyne (25) prowadnicy rownoleglej (7).
Ustawic prowadnicr rownolegia (7) na wymagana dlugosc przecinanego przemiotu unieruchomic.
Wlozyc przydmiot przycecinany przydogranicznik katowy (14).
Wlaczy pilarke i przesuwac ogranicznik katowy (14) wraz z przydmiotem drewnianym wzdluz prowadnicy rownoleglej (25) w kierunku tarczy pilarskiej (4) za pomocag drażka do przesuwania (3).
Po wykonaniu cięcia wyłaczy pilarke.

10. Konserwaca

Regularnie usuwac z maszyny pyt i zanieczyszczenia. Do czyszczenia stosowac nailepiej sprezone powietrze lub szmatke.
Do czyszczenia tworzywa sztucznego nie uzywac srodkow o dzialani zracym.

Okres gwarancji zaczyna sie od momentu kupna urzadzenia i konczy sie po upywie 3 roku. Gwarancja obejmuje wadliwe wykonanie wyrobu oraz wady w materiale lub w funkcionowaniu urzadzenia.

Klient nie placi za potrzebne do usuniecia usterki czeci zamienne oraz za czas przyc.

Producent nie odpwiada za szkody posrednie.

Państwa serwis obstrugi Kunden
