| Marque | Hozelock |
| Modèle | Sensor Controller PLUS 2214 |
| Type de produit | Programmateur d'arrosage avec capteur de lumière |
| Alimentation | 2 piles AA 1,5 V (LR6) alcalines (non rechargeables) |
| Pression de fonctionnement | 0,5 - 10 bar |
| Température de fonctionnement | 0 - 55 °C |
| Température max. de l'eau | 30 °C |
| Indice de protection | IP44 |
| Cycles d'arrosage max. | 2 par jour (lever et/ou coucher du soleil) |
| Durée d'arrosage | 2, 5, 10, 20, 30 ou 60 minutes |
| Capteur | Capteur de lumière du jour (détection lever/coucher) |
| Adaptateurs inclus | G1/2 (21 mm), G3/4 (26,5 mm), G1 (33,3 mm) BSP |
| Autonomie des piles | Environ 8 mois avec 2 arrosages par jour |
| Raccordement | Robinet extérieur ou réservoir avec filtre |
| Fonctions principales | Arrosage automatique au lever/coucher, arrosage manuel (10, 30, 60 min), programmation d'intervalle (2, 3, 5, 7 jours), retard d'1 heure pour deux contrôleurs, mode sécurité piles faibles |
| Entretien et hivernage | Vidanger et ranger à l'intérieur en hiver (températures négatives) |
| Sécurité | Arrêt automatique en cas de piles faibles (mode prévention des pannes), ne pas utiliser pour eau potable |
FOIRE AUX QUESTIONS - Sensor Controller PLUS 2214 HOZELOCK
Questions des utilisateurs sur Sensor Controller PLUS 2214 HOZELOCK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Programmateur d'arrosage au format PDF gratuitement ! Retrouvez votre notice Sensor Controller PLUS 2214 - HOZELOCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Sensor Controller PLUS 2214 de la marque HOZELOCK.
MODE D'EMPLOI Sensor Controller PLUS 2214 HOZELOCK

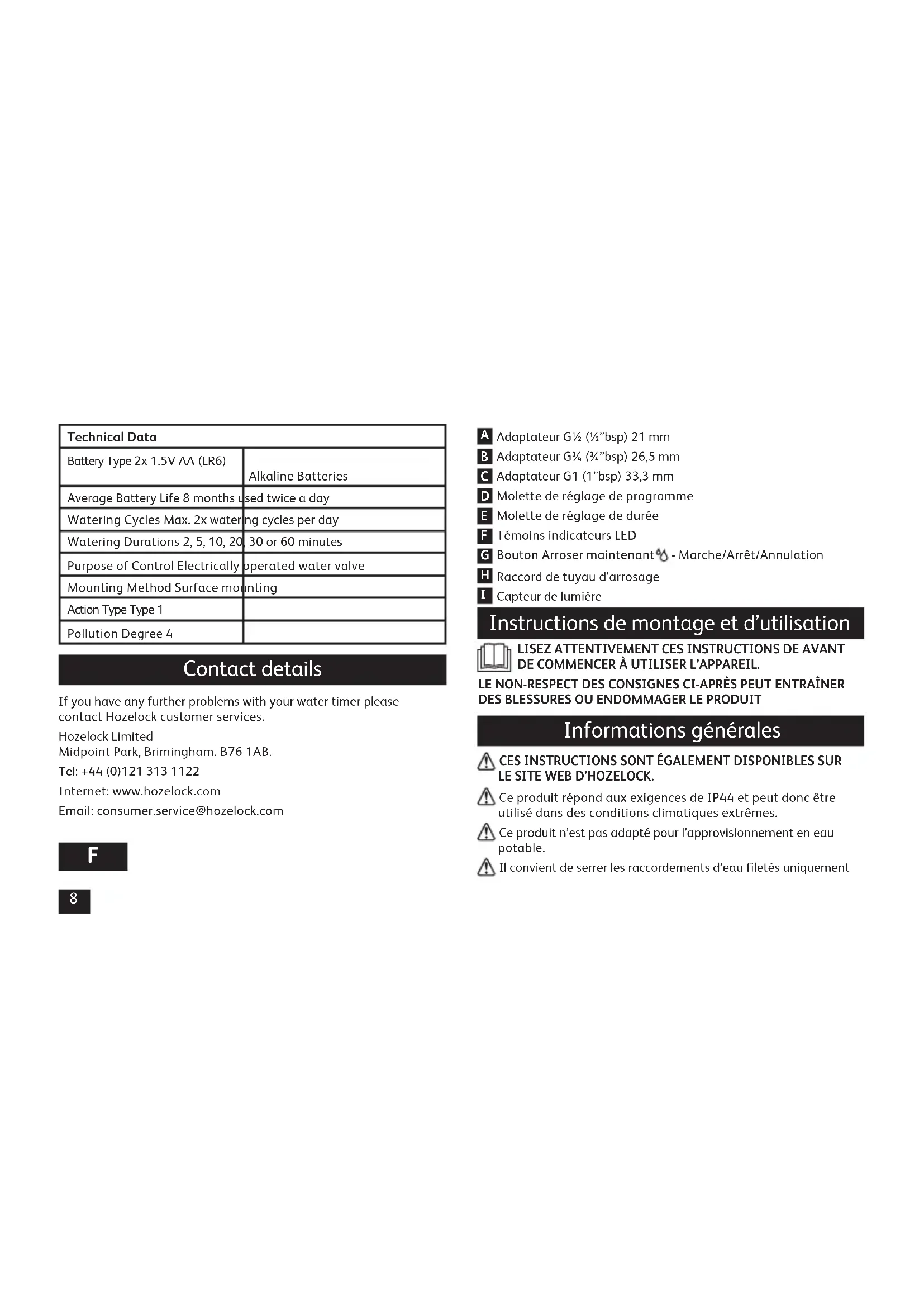

A Adaptateur G1 / 2 (1 / 2)^ bsp) 21 mm B Adaptateur G% (3%" bsp) 26,5 mm C Adaptateur G1 (1" bsp) 33,3 mm D Molette de réglage de programme E Molette de réglage de durée F Temoins indicateurs LED 6 Bouton Arroser maintenant - March/Arret/Annulation H Raccord de tuyau d'arrosage 1 Capteur de lumière
Instructions de montage et d'utilisation
LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT DE COMMENCER À UTILISER L'APPAREIL.
LE NON-RESPECT DES CONSIGNES CI-APRÉS PEUT ENTRAINER DES BLESSURES OU ENDOMMAGER LE PRODUIT
Informations générales
CES INSTRUCTIONS SONT ÉGALEMENT DISPONIBLES SUR LE SITE WEB D'HOZELOCK. Ce produit répond aux exigences de IP44 et peut donc être utilisé dans des conditions climatiques extrêmes. Ce produit n'est pas adapté pour l'approvisionnement en eau potable. Il convient de serrer les raccordements d'eau filtres uniquement.
a la main.
Ce produit peut être raccordé à une conduite d'eau. Ce produit peut être raccordé à des réservoirs d'eau extérieurs dotés d'un filtre fixe devant le contrôleur.
Installation des piles
Vous devez impérativement utiliser des piles alcalines pour éviter tout défaut de fonctionnement.
1 Retirez le panneau frontal comme indiqué (Fig. 1), en saisissant la partie encastrée et en la tirant vers vous. 2 Insérez 2 piles AA de 1,5 V (LR6) (Fig. 1) et remettez en place le panneau avant du contrôleur.
IMPORTANT: Ne pas utiliser de piles rechargeables.
3 Remplacez les piles chaque saison. (durée d'utilisation max.: 8 mois, utilisées deux fois par jour) 4 Lorsque les piles sont installées, le moteur fait fonctionner la vanne interne pour vérifier qu'elle est prête à l'emploi et que les piles installées sont suffisamment chargées pour faire fonctionner la vanne en toute sécurité. 5 Si l'indicateur LED clignote en rouge, les piles doivent être remplacées.
Raccordement du contrôleur à capteur plus au robinet
1 Choisissez le bon adaptateur de robinet (Fig. 3) 2 À l'aide du ou des adaptateurs appropriés, fixez le contrôleur au robinet et serrez-le fermement pour éviter les fuites. N'utilisez
Pas de clé ou d'autres outils pour serrer, au risque d'endommager le filetage. (Fig. 4) 3 Ouvrez le robinet.
Configuration du contrôleur à capteur plus - arrosage automatique
Le lever et le coucher du soleil sont les meilleurs moments pour arroser votre jardin, car ils évitent l'évaporation et les brûlures foliaires. Le capteur de lumière du jour régule automatiquement le programme d'arrosage pour le faire coincider avec les heures changeantes du lever et du coucher du soleil.
Les matins et soirs nuageux ou couverts peuvent entraîner un léger décalage des heures d'arrosage, sans effets néfastes pour votre jardin.
1 Tournez la molette de réglage pour sélectionner les 3 sections marquées : Lever du soleil (une fois par jour), Coucher du soleil (une fois par jour) ou Lever et Coucher du soleil (deux fois par jour). (Voir Fig. 5) 2 Choisissez la durée d'arrosage requise : 2, 5, 10, 20, 30 ou 60 minutes d'arrosage.
Configuration du programme d'arrosage quotidien
Si vous ne voulez pas arroser votre jardin chaque jour, vous pouvez régler la minuterie d'eau pour arroser tous les 2, 3, 5 ou 7 jours (une fois par). Pour définir les intervalles d'arrosage, tournez la molette supérieure jusqu'au réglage souhaité : (Fig. 6)
Remarque: Si vous changez l'intervalle d'arrosage, la mémoire
L'interne est mise à jour avec votre nouveau réglage lors du prochain lever du soleil.
Si vous avez tourné la molette dans le sens antihoraire (augmentation du nombre de jours d'arrosage par semaine) et que la minute d'eau avait arrosé le lendemain, le prochain arrosage aura lieu le lendemain et continuera à arroser selon le nouveau réglage de la molette.
Si le contrôleur d'eau avait arrosé tous les 5 jours et 4 jours, mais que vous reglez ensuite la molette pour arroser tous les 2 jours, le contrôleur diminuera l'intervalle au nouvel intervalle de 2 jours au lever du soleil suivant.
Vous n'avez donc pas besoin d'attendre l'expiration de l'intervalle précédent de 5 jours si vous régalez la molette sur un intervalle plus court.
Si vous avez tourné la molette dans le sens horaire (diminution du nombre de jours d'arrosage par), le contrôleur attendra l'expiration de l'intervalle de jours d'arrosage précédent avant de commencer à arroser en utilisant le nouvel intervalle plus long.
Arroser un jour précis une fois par semaine
Pour des instructions détaillées, consultez : www.hozelock.com/sensorcontrollerplusinstructions
Désactivation du contrôle à capteur plus
Si vous ne pouvez pas que le contrôleur s'active automatiquement, tournez la molette rotative sur la position « OFF » (ARRÊT). Vous pouvez néanmoins utiliser le bouton pour arroser manuellement votre jardin.
Période de synchronisation initiale
Lorsque vous installez des piles neuves, une période de verrouillage de 6 heures est prévue pour empêcher le contrôleur d'arroser pendant que vous configurez votre système. Après un cycle de 24 heures de lever et de coucher du soleil, le contrôleur se synchronise avec les changements de niveaux de lumière. Vous pouvez arroser manuellement votre jardin en utilisant le bouton pendant la période de verrouillage de 6 heures.
Installation du contrôle à capteur plus à l'extérieur
Il est important que votre contrôleur d'eau soit placé à l'extérieur. N'orientez pas le panneau de commande directement vers des lumières de sécurité extérieures ou d'autres lumières vives qui s'allument pendant la nuit, car celles-ci pourraient interférer avec les niveaux de lumière enregistrés et activer le contrôleur au mauvais moment.
Il est préférible de ne pas installer votre contrôleur dans un couloir très ombragé ou derrière des bâtiments où les niveaux de lumière restent faibles tout au long de la journée. Ne placez pas le contrôleur à l'intérieur de bâtiments, tels que les garages ou hangars, où l'absence de lumière du jour l'empêchera de fonctionner correctement.
Le contrôleur est conçu pour être placé directement sous un robinet extérieur. Ne place pas le contrôleur sur le côté ou sur le sol pour empêcher l'eau de pluie de s'écouler du produit.
Retardement d'une (1) heure (lors de l'utilisation de 2 contrôleurs à capteur)
Si vous installez deux contrôleurs à capteur, il est conseillé de décaler les heures de début pour éviter une perte de pression lorsque deux appareils sont utilisés simultanément, par exemple des gicleurs.
Retirez le bouchon de retardement de son emplacement de stockage à l'arrière du panneau de commande (Fig. 2) et insérez-le à l'emplacement situé en dessous des piles.
Lorsque le bouchon est inséré, le retard d'une heure s'applique à tous les arrosages automatiques.
Le décalage d'une heure ne peut pas être modifié.
Utilisation manuelle (arroser maintenant)
Vous pouvez activer le contrôle d'eau à tout moment en appuyant sur le bouton Arroser maintainant %
| Fonction Arroser maintainant | |
| Appuyez % Une fois | 10 minutes d'arrosage |
| Appuyez % Deux fois | 30 minutes d'arrosage |
| Appuyez % Trois fois | 60 minutes d'arrosage |
| Appuyez % Quatre fois | Annule Arroser maintainant |
L'indicateur LED s'allume pour indiquer que vous avez activé le contrôleur et se met à clignoter lorsque la vanne est ouverte.
Selon le mode sélectionné, les voyants décomptent le laps de temps écoulé. Donc, si vous appuyez sur le bouton 3 fois pour arroser pendant 60 minutes, après les 30 premières minutes, le voyant supérieur cesse de clignoter et les deux voyants du bas continuent
de clignoter.
Si vous décidez à tout moment d’arrêter l’arrosage manuel, appuyez simplement sur le bouton Arroser maintenant jusqu’à ce que tous les voyants verts cessent de clignoter. Vous entendrez le moteur activer la vanne interne pour couper l’eau.
Remarque: Pour protéger la durée de vie des piles, le contrôleur d'eau ne peut être activé et désactivé qu'un maximum de 3 fois par minute.
Annulation d'une opération d'arrosage automatique
Le bouton peut également être utilisé pour annuler manuellement toute opération d'arrosage automatique qui a démarré. Le programme d'arrosage reprend par la suite.
| Vérification du niveau des piles (Appuyez et maintenez enforcé le bouton Arroser maintainant %) | |
| 3 voyants vert Le neveau des piles est excellent | |
| 2 voyants vert Le neveau des piles est bon | |
| 1 voyant vert Le neveau des piles est correct, mais veillez à les replacer bientôt | |
| 1 voyant rouge Le neveau des piles est faible, replacez-les maintainant |
Mode de prévention des pannes
Un dispositif de sécurité intégré détecte le moment où le niveau
des piles chute à un niveau pouvant entraîner une panne lorsque la vanne est ouverte, ce qui entraînerait un gaspillage d'eau. Le mode de sécurité empêche le contrôleur de s'activer jusqu'àu remplacement des piles. L'indicateur LED clignote en rouge lorsque le mode de prévention des pannes a été activé. La fonction Arroser maintenant ne s'exécute pas non plus jusqu'àu remplacement des piles.
Ce produit n'est pas conçu pour être utilisé à des températures négatives (gel). Pendant les mois d'hiver, vidangez toute l'eau restante de votre minuterie et rentrez-la à l'intérieur jusqu'à la prochaine saison d'arrosage.
Dépannage
| Problème Cause posisble Solution | |
| La vanne s'ouvre mais l'eau ne coule pas | Le robinet de jardin est fermé |
| Le tuyau d'arrosage est pié ou obstrué | |
| Le bouton est,enforcé mais la vanne ne s'ouvre pas | Piles inadaptées ou déchargées |
| Problème Cause possible Solution | ||
| Le bouton est enfoncé, la lumière s'allume, mais la vanne ne s'ouvre pas. | Le verrouillage d'une (1) minute s'est activé | Attendez trois minutes et réessayez |
| Le contrôleur est configuré correctement, mais il ne s'active pas au coucher du soleil | Le contrôleur est en attente de synchronisation | Attendez 24 heures et observez à nouveau |
| Le contrôleur s'active lors oùque les lampières extérieures s'allument | Les lumières extérieures sont trop vives | Déplacez ou tournez le contrôleur pour l'éloigner des sources de lumière |
| Données techniques | |
| Pression de fonctionnement 0, | - 10 bar |
| Température de fonctionnement | 0 - 55°C |
| Température max. de l'eau 30°C | |
| Type de pile 2x AA 1,5 V (LR6) | Ples alcalines |
| Autonomie moyenne des piles | 3 mois, utilisées deux fois par jour |
| Cycles d'arrosage Max. 2 cycles | d'arrosage par jour |
| Durée d'arrosage 2, 5, 10, 20, 30 | ou 60 minutes |
Coordonnées
www.hozelock.com
Ne pas jeter des appareils électriques avec les déchets municipaux non triés, utiliser des installations de collecte séparées. Contacter votre municipality pour plus d'informations concernant les systèmes de collecte disponibles. Si vous vous débarrassez d'appareils électriques sur les sites d'enfouissement des déchets ou des décharges municipales, des substances dangereuses peuvent s'infiltrer dans les eaux souterraines et contaminer la chaîne alimentaire, mettant ainsi en danger libre sauf et libre bien-être. Dans l'EU, lorsqu'on remplace des anciens appareils par des nouveaux, le commerçant a l'obligation légale de reprendre notre ancien appareil, pour en disposer, au moins gratuitement.
