Type de produit	Programmateur d'arrosage
Marque	Hozelock
Modèle	Select Controller 2220
Alimentation	2 piles AA (LR6) 1,5 V, alcalines uniquement. Ne pas utiliser de piles rechargeables.
Autonomie des piles	Jusqu'à 8 mois (avec 2 arrosages par jour)
Programmes d'arrosage	16 programmes préréglés : durées de 2 min à 60 min, cycles de 6 h, 12 h, 24 h, 48 h, 72 h et 7 jours
Arrosage manuel	Bouton d'arrosage immédiat, durée max 60 min, max 3 activations/désactivations par minute
Pression de fonctionnement	0,1 - 10 bars
Température de fonctionnement	1 °C à 55 °C
Température maximale de l'eau	30 °C
Installation	Sur robinet extérieur, raccord fileté, serrage manuel (ne pas utiliser d'outils)
Indicateur LED	Vert : piles OK. Rouge : piles faibles ou sécurité vanne activée
Sécurité vanne	Détecte un niveau de piles trop faible pour ouvrir/fermer la vanne afin d'éviter le gaspillage d'eau
Protection hivernale	Vider l'eau résiduelle et stocker à l'intérieur si température < 0 °C
Compatibilité	Raccordement possible à une cuve de récupération d'eau de pluie (par gravité). Non adapté pour eau potable.
Service client	Contacter Hozelock en cas de problème

FOIRE AUX QUESTIONS - Select Controller 2220 HOZELOCK

Comment installer les piles ?

Retirez la façade avant en la tirant vers vous. Insérez 2 piles AA alcalines (1,5 V) en respectant les polarités. Remettez la façade en place. Le moteur vérifie alors le système.

Quel type de piles utiliser ?

Utilisez exclusivement des piles alcalines de type AA (LR6). N'utilisez pas de piles rechargeables, car elles peuvent provoquer des dysfonctionnements.

Comment régler l'heure de démarrage ?

Tournez la molette sur START TIME à l'heure réelle souhaitée. Le programmateur mémorise cette heure et l'arrosage débutera chaque jour à cette heure.

Combien de programmes d'arrosage sont disponibles ?

Il y a 16 programmes préréglés combinant différentes durées (2 à 60 min) et fréquences (de 6 h à 7 jours). Tournez la molette sur le programme désiré.

Comment activer l'arrosage manuel ?

Appuyez sur le bouton Arrosage immédiat (façade en place). L'arrosage s'arrête au bout de 60 min ou si vous rappuyez sur le bouton. La LED verte clignote.

Que faire si la LED clignote en rouge ?

La LED rouge indique des piles faibles ou l'activation de la sécurité vanne. Remplacez les piles par des neuves. Attendez 20 secondes avant de mettre les nouvelles piles.

Pourquoi l'eau ne coule-t-elle pas en mode automatique ?

Vérifiez d'abord que le robinet extérieur est ouvert. Ensuite, assurez-vous que l'heure de démarrage a bien été réglée (position START TIME). Enfin, contrôlez l'état des piles.

Puis-je utiliser le programmateur sur une cuve d'eau de pluie ?

Oui, à condition que la cuve soit installée en hauteur par rapport à la surface à arroser pour permettre un écoulement par gravité. La pression doit rester dans la plage de fonctionnement (0,1-10 bar).

Que faire en hiver ?

Si la température extérieure descend sous 0°C, videz l'eau résiduelle du programmateur et stockez-le à l'intérieur jusqu'à la saison suivante pour éviter le gel.

Comment remplacer les piles ?

Retirez les piles usagées, attendez 20 secondes, puis insérez deux piles AA alcalines neuves en respectant les polarités. Replacez la façade.

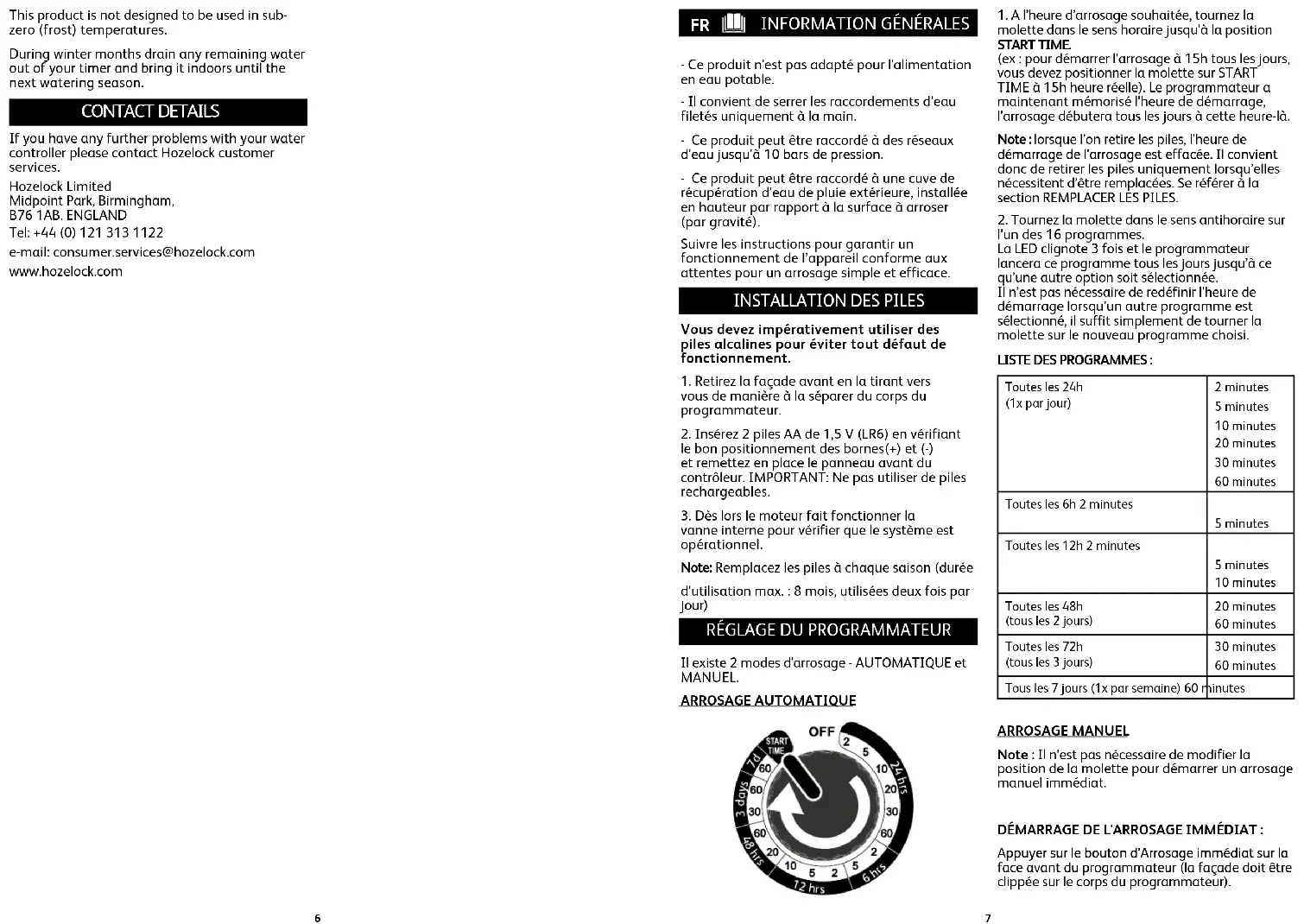

MODE D'EMPLOI Select Controller 2220 HOZELOCK

- Ce produit n'est pas adapté pour l'alimentation en eau potable.

- Il convient de serrer les raccordements d'eau filetés uniquement à la main.

- Ce produit peut être raccordé à des réseaux d'eau jusqu'à 10 bars de pression.

- Ce produit peut être raccordé à une cuve de récupération d'eau de pluie extérieure, installée en hauteur par rapport à la surface à arroser (par gravité).

Suivre les instructions pour garantir un fonctionnement de l'appareil conforme aux attentes pour un arrosage simple et efficace.

Installation des PILES

Vous devez impérativement utiliser des piles alcalines pour éviter tout défaut de fonctionnement.

1. Retirez la façade avant en la tirant vers vous de manière à la séparer du corps du programmateur.
2. Insérez 2 piles AA de 1,5 V (LR6) en vérifiant le bon positionnement des bornes (+) et (-) et remettez en place le panneau avant du contrôleur. IMPORTANT: Ne pas utiliser de piles rechargeables.
3. Dès lors le moteur fait fonctionner la vanne interne pour vérifier que le système est opérationnel.

Note : Remplacez les piles à chaque saison (durée d'utilisation max. : 8 mois, utilisées deux fois par jour)

Réglage du programmateur

Il existe 2 modes d'arrosage - AUTOMATIQUE et MANUEL.

ARROSAGE AUTOMATIQUE

1. À l'heure d'arrosage souhaitée, tournez la molette dans le sens horaire jusqu'à la position START TIME. (ex : pour démarrer l'arrosage à 15h tous les jours, vous devez positionner la molette sur START TIME à 15h heure réelle). Le programmateur a maintenant mémorisé l'heure de démarrage, l'arrosage débutera tous les jours à cette heure-là.

Note : lorsque l'on retire les piles, l'heure de démarrage de l'arrosage est effacée. Il convient donc de retirer les piles uniquement lorsqu'elles nécessitent d'être remplacées. Se référer à la section REMPLACER LES PILES.

1. Tournez la molette dans le sens antihoraire sur l'un des 16 programmes. La LED clignote 3 fois et le programmateur kanera ce programme tous les jours jusqu'à ce qu'une autre option soit sélectionnée. Il n'est pas nécessaire de redéfinir l'heure de démarrage lorsqu'un autre programme est sélectionné, il suffit simplement de tourner la molette sur le nouveau programme choisi.

LISTE DES PROGRAMMES :

Toutes les 24h(1x par jour)	2 minutes5 minutes10 minutes20 minutes30 minutes60 minutes
Toutes les 6h 2 minutes	5 minutes
Toutes les 12h 2 minutes	5 minutes10 minutes
Toutes les 48h(tous les 2 jours)	20 minutes60 minutes
Toutes les 72h(tous les 3 jours)	30 minutes60 minutes
Tous les 7 jours (1x par semaine) 60 minutes

Arrosage MANUEL

Note : Il n'est pas nécessaire de modifier la position de la molette pour démarrer un arrosage manuel immédiat.

Démarrage de l'arrosage immédiat :

Appuyer sur le bouton d'Arrosage immédiat sur la face avant du programmateur (la façade doit être clipsée sur le corps du programmateur).

OFF 2 5 10 20 30 60 70 80 90 10 12.5V 15V 17.8V Select

L'eau coule pendant 60 minutes maximum ou jusqu'à ce que l'on la stoppe. La LED clignotte en vert tout le temps de l'arrosage.

Note : Après 60 minutes, l'arrosage se coupe automatiquement. La programmation automatique reprend à moins de tourner la molette en position OFF.

Arrêt de l'arrosage immédiat :

Appuyer sur le bouton d'Arrosage immédiat à n'importe quel moment pour fermer la vanne. La LED arrêt de clignoter.

Note : Afin de limiter l'usure des piles, l'arrosage immédiat ne peut être activé/désactivé que 3 fois en 1 minute maximum.

Installer le programateur

Pour installer le programmateur sur le robinet extérieur, utilisez les adaptateurs fournis si nécessaire.

Serrez à la main fermement pour éviter toute fuite.

Ne pas utiliser une clé ou un autre outil qui pourrait endommager les composants plastiques

VÉRIFICATION DU NIVEAU DES PILES

VERIFICATION DU NIVEAU DES PILESPour vérifier l'état des piles installées, appuyer etmaintenir appuyé le bouton "Arrosage immédiat".
LED VERTE PILES	OK
LED ROUGE	LES BATTERIES DOIVENT ÉTRESCHANGÉESSe reporter à la section"REEMPLACER LES PILES"

Sécurité VANNE

Une sécurité intégrée permet de détecter un état des piles trop faible pour pouvoir refermer la vanne alors qu'elle est ouverte, et ainsi éviter le gaspillage d'eau.

Cette sécurité empêche le programmateur de fonctionner jusqu'à ce que les piles soient remplacées.

L'indicateur LED clignote rouge lorsque la sécurité s'est activée.

L'Arrosage immédiat est également indisponible tant que les piles ne sont pas remplacées.

Reemplacer les PILES

Pour changer les piles, retirer les piles défectueuses et attendre 20 secondes avant d'installer les nouvelles piles.

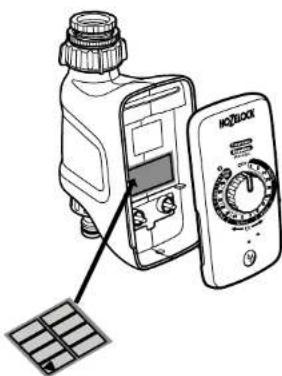

Etiquette de selection des programmes

Votre programmateur Select est livré avec un sticker « Aide-mémoire » pour vous aider à régler votre appareil.

Ce sticker peut être collé à l'intérieur du programmateur comme indiqué ici.

PROBLÈME SOLUTION
La vanne s'ouvre et se ferme lors de la mise en place des piles, mais ne fonctionne plus par la suite en arrosage automatique ou manuel.	Le programmateur Select a détecté un état des piles faible. Remplacer par des piles neuves
La LED clignote en rouge. Le	Le programmateur Select a détecté un état des piles faible. Remplacer par des piles neuves.
La vanne est ouverte mais l'eau ne coule pas.	Vérifier l'ouverture du robinet extérieur.
La vanne fonctionne en mode manuel mais pas en mode automatique.	Régler l'heure de démarrage de l'arrosage comme précisé dans la section Arrosage Automatique.
La LED clignote on vert quand j'appuie sur le bouton Arrosage immédiat mais la vanne ne fonctionne pas.	Vérifier que la façade du programmateur est correctement embolte sur le corps de l'appareil.

CARACTÉRISTIQUES TECHNIQUES
Pression de fonctionnement	0.1 - 10Bar
Température de fonctionnement	1 - 55°C
Température de l'eau max.	30°C

Ce produit n'est pas conçu pour une utilisation à une température extérieure inférieure à 0°C.

Durant ces périodes, il est fortement conseillé de vider le programmateur de son eau résiduelle et de le stocker à l'intérieur jusqu'à la prochaine saison d'arrosage.

Contact

En cas de problème avec votre programmateur d'arrosage, contactez le Service Client Hozelock

Hozelock Limited
