Typ produktu	Programator nawadniania
Marka	Hozelock
Model	Select Controller 2220
Zasilanie	2 baterie AA (LR6) 1,5 V, wyłącznie alkaliczne. Nie używać baterii akumulatorowych.
Żywotność baterii	Do 8 miesięcy (przy 2 podlewaniach dziennie)
Programy nawadniania	16 zaprogramowanych programów: czasy od 2 min do 60 min, cykle 6 h, 12 h, 24 h, 48 h, 72 h i 7 dni
Podlewanie ręczne	Przycisk natychmiastowego podlewania, max czas 60 min, max 3 włączenia/wyłączenia na minutę
Ciśnienie robocze	0,1 - 10 barów
Temperatura robocza	1 °C do 55 °C
Maksymalna temperatura wody	30 °C
Instalacja	Na zewnętrznym kranie, połączenie gwintowane, dokręcanie ręczne (nie używać narzędzi)
Wskaźnik LED	Zielony: baterie OK. Czerwony: słabe baterie lub aktywowane zabezpieczenie zaworu
Zabezpieczenie zaworu	Wykrywa zbyt niski poziom baterii do otwierania/zamykania zaworu, aby zapobiec marnowaniu wody
Ochrona zimowa	Wylać pozostałą wodę i przechowywać w pomieszczeniu, jeśli temperatura < 0 °C
Kompatybilność	Możliwe podłączenie do zbiornika na deszczówkę (grawitacyjnie). Nie nadaje się do wody pitnej.
Obsługa klienta	Skontaktuj się z Hozelock w razie problemu

Często zadawane pytania - Select Controller 2220 HOZELOCK

Jak zainstalować baterie?

Zdejmij przednią pokrywę, ciągnąc ją do siebie. Włóż 2 baterie AA alkaliczne (1,5 V), zachowując odpowiednią polaryzację. Załóż pokrywę z powrotem. Silnik sprawdza wtedy system.

Jakiego typu baterii używać?

Używaj wyłącznie baterii alkalicznych typu AA (LR6). Nie używaj baterii akumulatorowych, ponieważ mogą powodować nieprawidłowe działanie.

Jak ustawić godzinę rozpoczęcia?

Obróć pokrętło na START TIME na żądaną rzeczywistą godzinę. Programator zapamiętuje tę godzinę i podlewanie rozpoczyna się każdego dnia o tej godzinie.

Ile programów nawadniania jest dostępnych?

Dostępne są 16 programów wstępnie ustawionych, łączących różne czasy (2 do 60 min) i częstotliwości (od 6 h do 7 dni). Obróć pokrętło na żądany program.

Jak włączyć ręczne podlewanie?

Naciśnij przycisk Natychmiastowe podlewanie (pokrywa założona). Podlewanie zatrzymuje się po 60 min lub po ponownym naciśnięciu przycisku. Zielona dioda LED miga.

Co zrobić, jeśli dioda LED miga na czerwono?

Czerwona dioda LED wskazuje słabe baterie lub aktywację zabezpieczenia zaworu. Wymień baterie na nowe. Odczekaj 20 sekund przed włożeniem nowych baterii.

Dlaczego woda nie płynie w trybie automatycznym?

Najpierw sprawdź, czy kran zewnętrzny jest otwarty. Następnie upewnij się, że godzina rozpoczęcia została ustawiona (pozycja START TIME). Na koniec sprawdź stan baterii.

Czy mogę używać programatora na zbiorniku na deszczówkę?

Tak, pod warunkiem, że zbiornik jest zainstalowany na wysokości w stosunku do nawadnianej powierzchni, aby umożliwić przepływ grawitacyjny. Ciśnienie musi pozostać w zakresie roboczym (0,1-10 bar).

Co robić zimą?

Jeśli temperatura zewnętrzna spadnie poniżej 0°C, wylej pozostałą wodę z programatora i przechowuj go wewnątrz do następnego sezonu, aby uniknąć zamarznięcia.

Jak wymienić baterie?

Wyjmij zużyte baterie, odczekaj 20 sekund, a następnie włóż dwie nowe baterie AA alkaliczne, zachowując polaryzację. Załóż pokrywę.

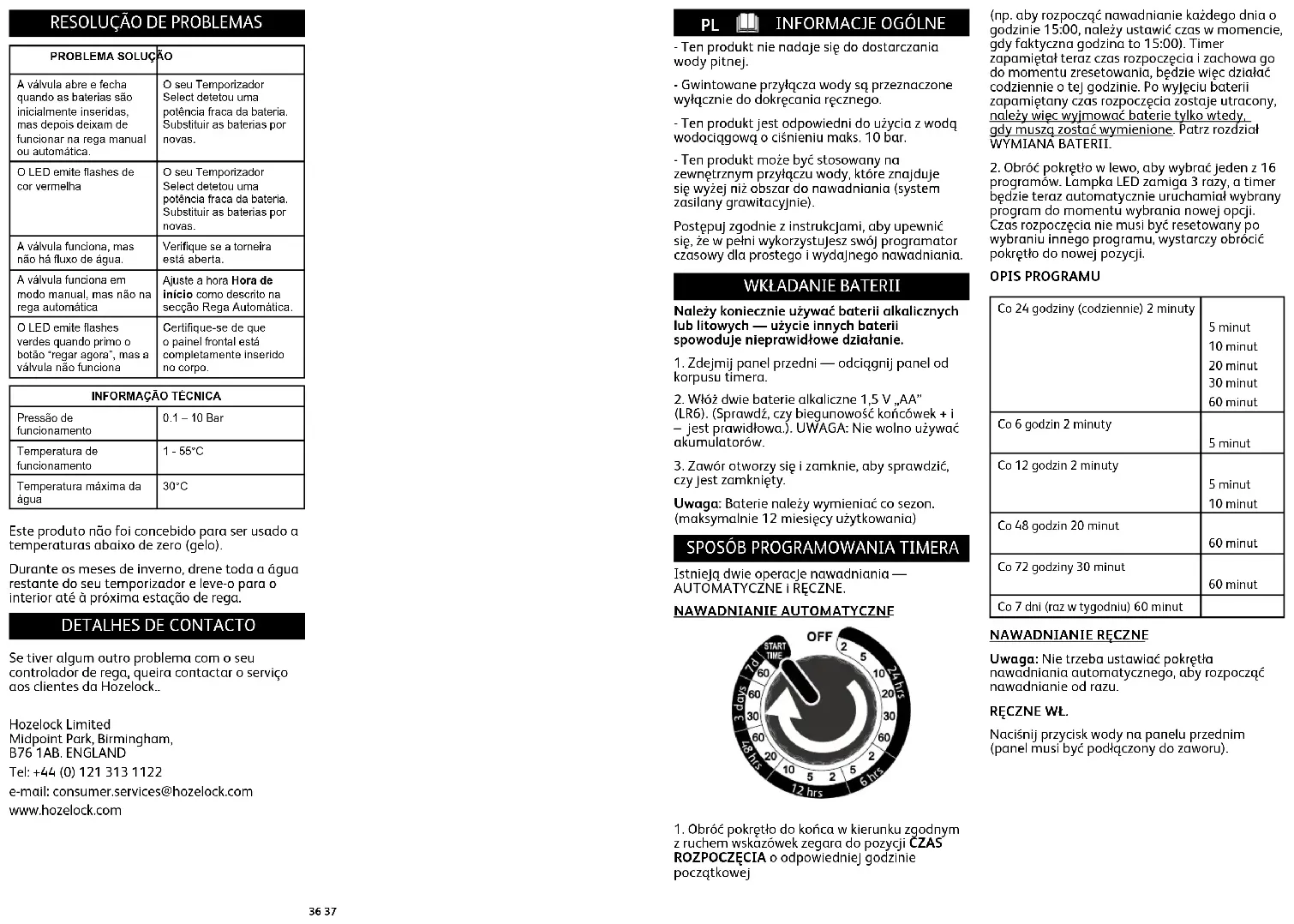

INSTRUKCJA OBSŁUGI Select Controller 2220 HOZELOCK

- Ten produkt nie nadaje się do dostarczania wody pitnej.

- Gwintowane przyłącza wody są przeznaczone wyłącznie do dokręcania ręcznego.

- Ten produkt jest odpowiedni do użycia z wodą wodocigową o ciśnieniu maks. 10 bar.

- Ten produkt może być stosowany na zewnętrznym przyłączu wody, które znajduje się wyżej niż obszar do nawadniania (system zasilany grawitacyjnie).

Postępuj zgodnie z instrukcjami, aby upewnić się, że w pełni wykorzystujesz swój programator czasowy dla prostego i wydajnego nawadniania.

WKŁADANIE BATERII

Należy koniecznie używać baterii alkalicznych lub litowych — użycie innych baterii spowoduje nieprawidłowe działanie.

1. Zdejmij panel przedni — odciągnij panel od korpusu timera.

2. Włóż dwie baterie alkaliczne 1,5 V „AA” (LR6). (Sprawdź, czy biegunowość końcówek + i – jest prawidłowa.). UWAGA: Nie wolno używać akumulatorów.

3. Zawór otworzy się i zamknie, aby sprawdzić, czy jest zamknięty.

Uwaga: Baterie należy wymieniać co sezon. (maksymalnie 12 miesięcy użytkowania)

SPOSÓB PROGRAMOWANIA TIMERA

Istnieją dwie operacje nawadniania — AUTOMATYCZNE I RĘCZNE.

NAWADNIANIE AUTOMATYCZNE

1. Obróć pokrętło do końca w kierunku zgodnym z ruchem wskazówek zegara do pozycji CZAS ROZPOCZĘCIA o odpowiedniej godzinie początkowej

(np. aby rozpocząć nawadnianie każdego dnia o godzinie 15:00, należy ustawić czas w momencie, gdy faktyczna godzina to 15:00). Timer zapamiętał teraz czas rozpoczęcia i zachowa go do momentu zresetowania, będzie więc działać codziennie o tej godzinie. Po wyjęciu baterii zapamiętany czas rozpoczęcia zostaje utracony, należy więc wyjmować baterie tylko wtedy, gdy muszą zostać wymienione. Patrz rozdział WYMIANA BATERII.

1. Obróć pokrętło w lewo, aby wybrać jeden z 16 programów. Lampka LED zamiga 3 razy, a timer będzie teraz automatycznie uruchamiał wybrany program do momentu wybrania nowej opcji. Czas rozpoczęcia nie musi być resetowany po wybraniu innego programu, wystarczy obrócić pokrętło do nowej pozycji.

OPIS PROGRAMU

Co 24 godziny (codziennie) 2 minuty	5 minut10 minut20 minut30 minut60 minut
Co 6 godzin 2 minuty	5 minut
Co 12 godzin 2 minuty	5 minut10 minut
Co 48 godzin 20 minut	60 minut
Co 72 godziny 30 minut	60 minut
Co 7 dni (raz w tygodniu) 60 minut

NAWADNIANIE RE CZNE

Uwaga: Nie trzeba ustawiać pokrętła nawadniania automatycznego, aby rozpocząć nawadnianie od razu.

REÇZNE WŁ.

Naciśnij przycisk wody na panelu przednim (panel musi być podłączony do zaworu).

OFF 2 9 10 11 12 30 60 12 30 60 12 30 60 12 30 60 12 30 60 12 30 60 12 30 60 12 30 60 12 30 60 12 30 60 12 30 60 12 30 60 Select

Woda będzie płynąć maksymalnie przez 60 minut lub do momentu wyłączenia. Podczas nawadniania lampka LED będzie migać na zielono.

Uwaga: Po 60 minutach woda automatycznie się wyłącza. Automatyczne nawadnianie będzie kontynuowane normalnie, chyba że pokrętło zostanie ustawione w pozycji WYL.

REÇZNE WYŁ.

Naciśnij ponownie przycisk wody w dowolnym momencie, aby zamknąć zawór. Lampka LED przestanie migać.

Uwaga: Aby chronić żywotność baterii, sterownik wody może być włączany i wyłączany maksymalnie 3 razy w ciągu jednej minuty.

PODŁĄCZANIE TIMERA DO KURKA

W razie potrzeby użyj dostarczonych przełączek. Mocno dokręć ręcznie, aby nie dopuścić do wycieków.

Nie używaj klucza lub innego narzędzia do dokręcania nakrętek, ponieważ może to trwale uszkodzić elementy plastikowe.

FUNKCJA KONTROLI BATERII

FUNKCJA KONTROLI BATERII
Aby sprawdzić stan zainstalowanych baterii, wystarczy naclsnąć I przytrzymać przycisk wody.
ZIELONA LAMPKA LED	STAN BATERII OK
CZERWONA LAMPKA LED	BATERIE MUSZĄ ZOSTAĆ WYMIENIONE NA NOWE. Patrz razdział „WYMIANA BATERII”.

TRYB ZAPOBIEGANIA AWARII

Wbudowana funkcja bezpieczeństwa wykrywa, kiedy poziom naładowania baterii spadnie do poziomu, który może spowodować wyłączenie, gdy zawór jest otwarty, co pociągnie za sobą marnowanie wody.

Tryb bezpieczeństwa zapobiega włączenłu sterownika do momentu wymiany baterii. Kiedy tryb zapobiegania awarii jest włączony, lampka LED będzie migać na czerwono.

Funkcja wody również nie będzie działać, dopóki baterie nie zostaną wymienione.

WYMIANA BATERII

Podczas wymiany baterii należy wyjąć stare, a następnie odczekać 20 sekund przed włożeniem nowych baterii.

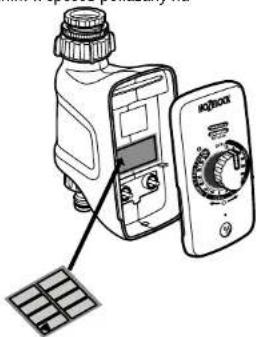

Tlmer jest dostarczany z naklejkami, które ułatwiają wybór odpowiednich programów.

Należy przykleć naklejkę do korpusu za panelem przednim w sposób pokazany na

PROBLEM ROZWIAZANIE
Zawór otwiera się i zamyka, kiedy baterie są włożone po raz pierwszy, ale następnie nie działa podczas nawadniania ręcznego lub automatycznego.	Timer wykrył niski poziom naładowania baterii. Wymień baterie na nowe.
Lampka LED miga na czerwono.	Timer wykrył niski poziom naładowania baterii. Wymień baterie na nowe.
Zawór działa, ale woda nie przepływa.	Sprawdź, czy kurek jest otwarty.
Zawór działa w trybie ręcznym, ale nie przy nawadnianiu automatycznym.	Ustaw Czas początkowy zgodnie z opisem w rozdziale dotyczącym nawadniania automatycznego..
Lampka LED miga na zielono po naciȩnięciu przycisku nawadnianio, ale zowór nie działa.	Upewnij się, że panel przedni jest całkowicie włożony w korpus urządzenia

DANE TECHNICZNE
Cisnienie robocze 0.1 – 10 bar
Temperatura robocza 1 – 55°C
Maksymalna temperatura wody	30°C

Produkt nie jest przeznaczony do wykorzystania w temperaturze poniżej zera (podczas mrozu).

W miesiącach zimowych należy spuścić pozostałą wodę z timera i umieścić urządzenie w pomieszczeniu zadaszonym aż do następnego sezonu nawadniania.

DANE KONTAKTOWE

W razie Jakichkolwiek problemów dotyczących sterownika wody należy skontaktować się z działem obsługi klienta firmy Hozelock.

Hozelock Limited
