MANUALE UTENTE Select Controller 2220 HOZELOCK

INFORMAZIONI GENERALI - Questo prodotto non è adatto all’approvvigionamento di acqua potabile. - I collegamenti idrici filettati sono adatti solo a un serraggio manuale. - Questo prodotto è adatto per un utilizzo su una rete idrica con una pressione fino a 10 bar. - Questo prodotto può essere usato su un serbatoio d’acqua esterno che sia più alto dell’area da irrigare (un sistema per gravità). Seguire le istruzioni per assicurarsi di sfruttare al meglio il proprio timer per un’irrigazione semplice ed efficace.

INSTALLAZIONE DELLE BATTERIE

È necessario usare batterie alcaline o al litio. Altri tipi di batteria causeranno un funzionamento scorretto.

1. Rimuovere il pannello anteriore. Estrarre il

pannello dal corpo del timer.

2. Inserire due batterie alcaline 1.5V ‘AA’ (LR6)

(Controllare che i poli + e - siano corretti). IMPORTANTE: Non devono essere usate delle batterie ricaricabili.

3. La valvola si aprirà e si chiuderà per verificare

che sia chiusa. Nota: Sostituire le batterie a ogni stagione. (utilizzo per un massimo di 12 mesi)

COME PROGRAMMARE IL TIMER

Sono disponibili due modalità di irrigazione, AUTOMATICA e MANUALE. IRRIGAZIONE AUTOMATICA

1. Ruotare completamente la manopola in senso

orario per impostare il tempo di avvio (START TIME) all’orario desiderato. (per esempio, per avviare l’irrigazione ogni giorno alle 15.00 è necessario impostare il tempo di irrigazione di Select quando sono effettivamente le 15.00). Ora il timer ha memorizzato il tempo di avvio e, fino a quando non verrà resettato, funzionerà ogni giorno a quest’ora. Quando vengono rimosse le batterie, il tempo di avvio viene cancellato. Quindi rimuovere le batterie solo quando è necessario sostituirle. Fare riferimento alla sezione SOSTITUZIONE DELLE BATTERIE

2. Ruotare la manopola in senso antiorario su

uno dei 16 programmi. La luce LED lampeggerà 3 volte e il timer ora eseguirà automaticamente il programma selezionato in maniera ripetuta fino a quando non viene selezionata una nuova opzione. Il tempo di avvio non deve essere resettato quando si seleziona un programma differente. È sufficiente ruotare la manopola su una nuova posizione

DESCRIZIONE DEI PROGRAMMI

Ogni 24 ore (giornalmente) 2 minuti 5 minuti 10 minuti 20 minuti 30 minuti 60 minuti Ogni 6 ore 2 minuti 5 minuti Ogni 12 ore 2 minuti 5 minuti 10 minuti Ogni 48 ore 20 minuti 60 minuti Ogni 72 ore 30 minuti 60 minuti Ogni 7 giorni (una volta alla settimana) 60 minuti IRRIGAZIONE MANUALE Nota: Non è necessario regolare la manopola dell’irrigazione automatica per irrigare immediatamente. MANUALE ACCESO Premere il pulsante Irriga ora (WATER NOW) sul pannello anteriore (il pannello deve essere fissato alla valvola).32 33 L’acqua scorrerà per 60 minuti al massimo o fino a quando l’irrigazione non viene spenta. Il LED lampeggerà in verde durante l’irrigazione. Nota: Dopo 60 minuti l’irrigazione verrà interrotta automaticamente. L’irrigazione automatica continuerà normalmente a meno che la manopola non venga ruotata in posizione OFF. MANUALE SPENTO Premere nuovamente il pulsante Irriga ora (WATER NOW) e la valvola si chiuderà. Il LED smetterà di lampeggiare. Nota: Per proteggere la batteria, il controller di irrigazione deve essere ruotato in posizione on e off al massimo 3 volte in un minuto.

COLLEGAMENTO DEL TIMER AL RUBINETTO

Utilizzare gli adattatori forniti se richiesto. Serrare saldamente a mano per assicurare che non vi siano perdite. Non utilizzare una chiave o un altro utensile per serrare i dadi, in quanto ciò potrebbe danneggiare i componenti in plastica.

FUNZIONE DI CONTROLLO DELLA BATTERIA

FUNZIONE DI CONTROLLO DELLA BATTERIAPer controllare lo stato delle batterie installate premere e tenere premuto il pulsante Irriga ora (WATER NOW).LED VERDE LE BATTERIE FUNZIONANOLED ROSSO LE BATTERIE DEVONO ESSERE SOSTITUITE CON BATTERIE NUOVE.Vedere la sezione “SOSTITUZIONE DELLE BATTERIE”.

MODALITÀ DI PREVENZIONE DELL’ESAURIMENTO

Una funzione di sicurezza integrata rileva quando il livello delle batterie si è ridotto e potrebbe esaurirsi mentre la valvola è aperta, causando uno spreco di acqua. Questa funzione di sicurezza evita che il controller si accenda fino a quando le batterie non sono state sostituite. La luce dell’indicatore LED lampeggerà in rosso quando la modalità di prevenzione dell’esaurimento è stata attivata. La funzione Irriga ora (WATER NOW) non funzionerà fino a quando le batterie non sono state sostituite.

SOSTITUZIONE DELLE BATTERIE

Quando si sostituiscono le batterie, è necessario rimuovere quelle vecchie e aspettare 20 secondi prima di inserire quelle nuove.

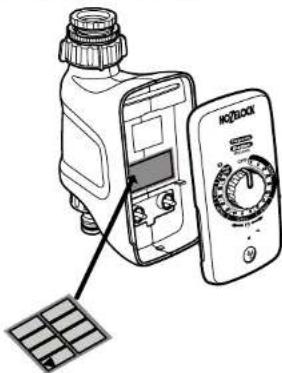

ADESIVO DI SELEZIONE DEI PROGRAMMI

Il timer Select è fornito con degli adesivi che aiutano a selezionare il programma corretto. Attaccare l’adesivo al corpo situato dietro al pannello anteriore, come indicato.

RISOLUZIONE DEI PROBLEMI

PROBLEMA SOLUZIONELa valvola si apre e si chiude quando le batterie vengono inserite per la prima volta, ma poi non funziona durante l’irrigazione manuale o automatica.Il timer Select ha rilevato un livello di carica basso delle batterie. Sostituire con batterie nuove.Il LED lampeggia in rosso Il timer Select ha rilevato un livello di carica basso delle batterie. Sostituire con batterie nuove.La valvola funziona ma l’acqua non scorre.Controllare che il rubinetto sia aperto.La valvola funziona in modalità manuale ma non con l’irrigazione automatica.IImpostare il tempo di avvio (START TIME) come descritto nella sezione di irrigazione automatica.Il LED lampeggia in verde quando viene premuto il pulsante Irriga ora (WATER NOW), ma la valvola non funzionaAssicurarsi che il pannello anteriore sia completamente inserito nel corpo.DATI TECNICIPressione di esercizio 0.1 – 10BarTemperatura di esercizio 1 - 55°CTemperatura massima dell'acqua 30°C Questo prodotto non è progettato per essere usato a temperature sotto lo zero (gelo). Durante i mesi invernali scolare l’acqua rimanente fuori dal timer e portarlo all’interno fino alla prossima stagione di irrigazione.

DETTAGLI DI CONTATTO

In caso di ulteriori problemi con il controller di irrigazione, contattare il servizio di assistenza clienti di Hozelock. Hozelock Limited Midpoint Park, Birmingham,
