Select Plus Controller 2224 - Programmatore irrigazione HOZELOCK - Manuale utente e istruzioni gratuiti

Marca	Hozelock
Modello	Select Plus Controller 2224
Tipo di prodotto	Programmatore di irrigazione
Alimentazione	2 batterie AA (LR6) 1,5 V alcaline
Pressione di funzionamento	0,1 - 10 bar
Temperatura di funzionamento	1°C a 55°C
Temperatura massima dell'acqua	30°C
Modalità di irrigazione	Automatica e Manuale
Numero di programmi	16 programmi preimpostati
Frequenze di irrigazione	Ogni 6h, 12h, 24h, 48h, 72h, 7 giorni
Durate di irrigazione	2, 5, 10, 20, 30, 60 minuti
Irrigazione manuale immediata	Sì, durata max 60 min
Indicatore del livello delle batterie	LED verde (OK) / LED rossa (da sostituire)
Sicurezza valvola	Rilevamento batterie scariche per evitare sprechi
Installazione	Su rubinetto esterno, adattatori inclusi
Utilizzo	Non adatto all'acqua potabile
Manutenzione	Svuotare prima del gelo, conservare all'interno
Durata delle batterie	Fino a 8 mesi (2 utilizzi/giorno)

Domande frequenti - Select Plus Controller 2224 HOZELOCK

Come installare le batterie?

Rimuovere il pannello frontale, inserire 2 batterie AA alcaline (LR6) rispettando le polarità (+/-). Attendere 20 secondi se si sostituiscono batterie usate. Non utilizzare batterie ricaricabili.

Come impostare l'ora di avvio dell'irrigazione automatica?

Ruotare la manopola in senso orario fino alla posizione START TIME all'ora reale desiderata (es: 15:00). L'ora viene memorizzata, l'irrigazione partirà ogni giorno a quell'ora.

Come scegliere un programma di irrigazione?

Dopo aver impostato l'ora di avvio, ruotare la manopola in senso antiorario su uno dei 16 programmi disponibili. Il LED lampeggia 3 volte per confermare. È possibile cambiare programma senza reimpostare l'ora.

Come avviare un'irrigazione manuale immediata?

Premere il pulsante Irrigazione immediata sul pannello frontale. L'acqua scorre per un massimo di 60 minuti. Il LED verde lampeggia durante l'irrigazione.

Come fermare l'irrigazione manuale prima della fine?

Premere di nuovo il pulsante Irrigazione immediata per chiudere la valvola. Il LED smette di lampeggiare. Nota: limitare a 3 attivazioni/disattivazioni al minuto per preservare le batterie.

Cosa significa un LED rosso lampeggiante?

La sicurezza valvola si è attivata perché le batterie sono troppo deboli per chiudere la valvola. Sostituire immediatamente le batterie con nuove per evitare sprechi d'acqua. Anche l'irrigazione manuale non è disponibile.

Perché l'acqua non scorre anche se la valvola è aperta?

Verificare che il rubinetto esterno sia ben aperto. Se il problema persiste, controllare lo stato delle batterie (LED rosso?) e che il pannello frontale sia correttamente innestato.

Come proteggere il programmatore in inverno?

Svuotare l'acqua residua dal programmatore e conservarlo all'interno a una temperatura superiore a 0°C. Non utilizzare al di sotto di 0°C.

Posso usare batterie ricaricabili?

No, utilizzare solo batterie alcaline di tipo AA (LR6). Le batterie ricaricabili possono causare malfunzionamenti.

Cosa fare se l'irrigazione automatica non parte?

Verificare che l'ora di avvio sia stata impostata (posizione START TIME). Assicurarsi che la manopola sia su un programma (non su OFF). Se il LED lampeggia rosso, sostituire le batterie.

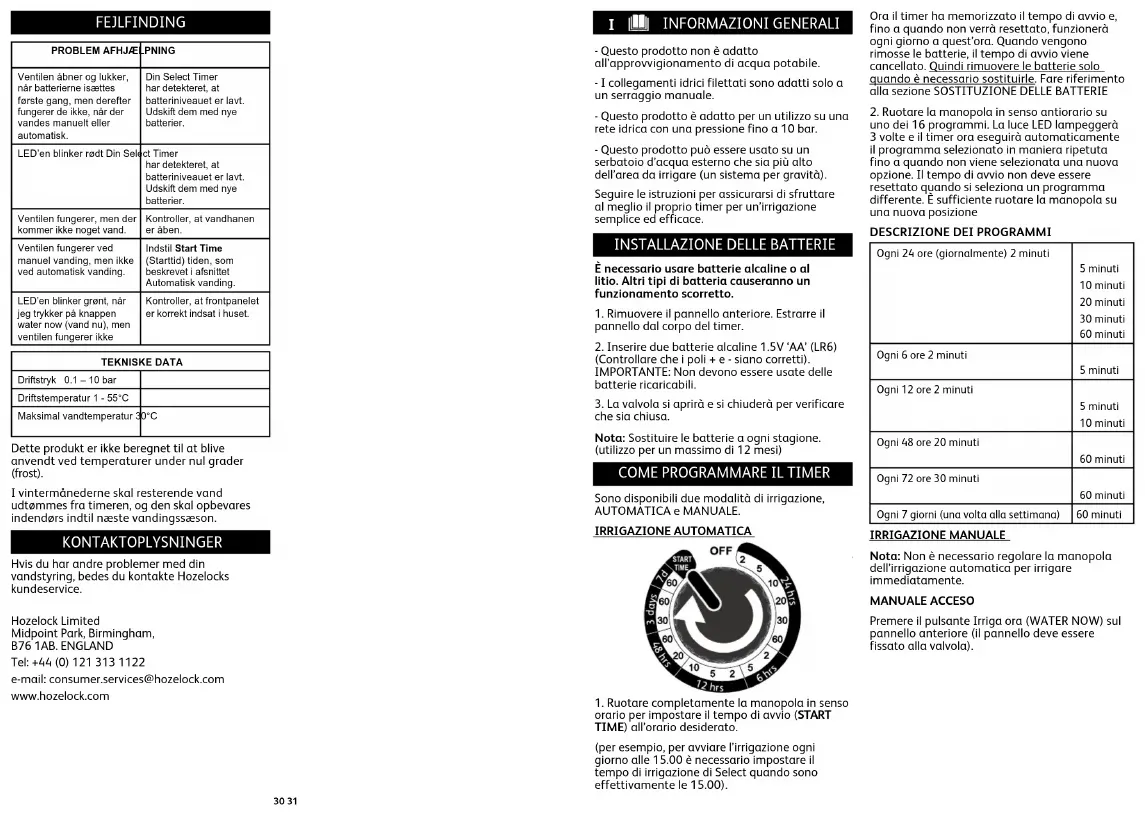

MANUALE UTENTE Select Plus Controller 2224 HOZELOCK

I INFORMAZIONI GENERALI

- Questo prodotto non è adatto

all'approvvigionamento di acqua potabile.

- I collegamenti idrici filettati sono adatti solo a un serraggio manuale.

- Questo prodotto è adatto per un utilizzo su una rete idrica con una pressione fino a 10 bar.

- Questo prodotto può essere usato su un serbatoio d'acqua esterno che sia più alto dell'area da irrigare (un sistema per gravità).

Seguire le istruzioni per assicurarsi di sfruttare al meglio il proprio timer per un'Irrigazione semplice ed efficace.

INSTALLAZIONE DELLE BATTERIE

È necessario usare batterle alcaline o al litio. Altri tipi di batteria causeranno un funzionamento scorretto.

1. Rimuovere il pannello anteriore. Estrarre il pannello dal corpo del timer.

2. Inserire due batterie alcaline 1.5V 'AA' (LR6) (Controllare che i poli + e - siano corretti). IMPORTANTE: Non devono essere usate delle batterie ricaricabili.

3. La valvola si aprirà e si chiuderà per verificare che sia chiusa.

Nota: Sostituire le batterie a ogni stagione. (utilizzo per un massimo di 12 mesi)

COME PROGRAMMARE IL TIMER

Sono disponibili due modalità di irrigazione, AUTOMATICA e MANUALE.

IRRIGAZIONE AUTOMATICA

1. Ruotare completamente la manopola in senso orario per impostare il tempo di avvio (START TIME) all'orario desiderato.

(per esempio, per avviare l'irrigazione ogni giorno alle 15.00 è necessario impostare il tempo di irrigazione di Select quando sono effettivamente le 15.00).

Ora il timer ha memorizzato il tempo di avvio e, fino a quando non verrà resettato, funzionerà ogni giorno a quest'ora. Quando vengono rimosse le batterie, il tempo di avvio viene cancellato. Quindi rimuovere le batterie solo quando è necessario sostituirle. Fare riferimento alla sezione SOSTITUZIONE DELLE BATTERIE

1. Ruotare la manopola in senso antiorario su uno del 16 programmi. La luce LED lampeggerà 3 volte e il timer ora eseguirà automaticamente il programma selezionato in maniera ripetuta fino a quando non viene selezionata una nuova opzione. Il tempo di avvio non deve essere resettato quando si seleziona un programma differente. È sufficiente ruotare la manopola su una nuova posizione

DESCRIZIONE DEI PROGRAMMI

Ogni 24 ore (giornalmente) 2 minuti	5 minuti10 minuti20 minuti30 minuti60 minuti
Ogni 6 ore 2 minuti	5 minuti
Ogni 12 ore 2 minuti	5 minuti10 minuti
Ogni 48 ore 20 minuti	60 minuti
Ogni 72 ore 30 minuti	60 minuti
Ogni 7 giorni (una volta alla settimana)	60 minuti

IRRIGAZIONE MANUALE

Nota: Non è necessario regolare la manopola dell'irrigazione automatica per irrigare immediatamente.

MANUALE ACCESO

Premere il pulsante Irriga ora (WATER NOW) sul pannello anteriore (il pannello deve essere fissato alla valvola).

OFF 12.75s Select

L'acqua scorrerà per 60 minuti al massimo o fino a quando l'irrigazione non viene spenta. Il LED lampeggerà in verde durante l'irrigazione.

Nota: Dopo 60 minuti l'irrigazione verrà interrotta automaticamente. L'Irrigazione automatica continuerà normalmente a meno che la manopola non venga ruotata in posizione OFF.

MANUALE SPENTO

Premere nuovamente il pulsante Irriga ora (WATER NOW) e la valvola si chiuderà. Il LED smetterà di lampeggiare.

Nota: Per proteggere la batteria, il controller di irrigazione deve essere ruotato in posizione on e off al massimo 3 volte in un minuto.

COLLEGAMENTO DEL TIMER AL RUBINETTO

Utilizzare gli adattatori forniti se richiesto. Serrare saldamente a mano per assicurare che non vi siano perdite.

Non utilizzare una chiave o un altro utensile per serrare i dadi, in quanto ciò potrebbe danneggiare i componenti in plastica.

FUNZIONE DI CONTROLLO DELLA BATTERIA

FUNZIONE DI CONTROLLO DELLA BATTERIAPer controllare lo stato delle batterie installate premere e tenere premuto il pulsante Irriga ora (WATER NOW).
LED VERDE LE BATTERIE	FUNZIONANO
LED ROSSO LE BATTERIE	DEVONOESSERE SOSTITUITE CON BATTERIE NUOVE.Vedere la sezione"SOSTITUZIONE DELLE BATTERIE".

MODALITÀ DI PREVENZIONE DELL'ESAURIMENTO

Una funzione di sicurezza integrata rileva quando il livello delle batterie si è ridotto e potrebbe esaurirsi mentre la valvola è aperta, causando uno spreco di acqua.

Questa funzione di sicurezza evita che il controller si accenda fino a quando le batterie non sono state sostituite.

La luce dell'indicatore LED lampeggerà in rosso quando la modalità di prevenzione dell'esaurimento è stata attivata.

La funzione Irriga ora (WATER NOW) non funzionerà fino a quando le batterie non sono state sostituite.

SOSTITUZIONE DELLE BATTERIE

Quando si sostituiscono le batterie, è necessario rimuovere quelle vecchie e aspettare 20 secondi prima di inserire quelle nuove.

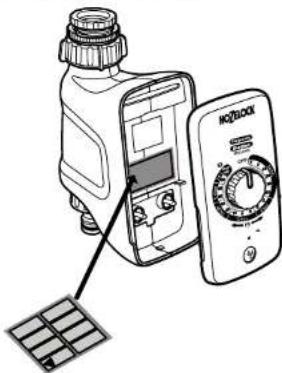

ADESIVO DI SELEZIONE DEI PROGRAMMI

Il timer Select è fornito con degli adesivi che aiutano a selezionare il programma corretto. Attaccare l'adesivo al corpo situato dietro al pannello anterlore, come indicato.

RISOLUZIONE DEI PROBLEMI

PROBLEMA SOLUZIONE
La valvola si apre e si chiude quando le batterie vengono inserite per la prima volta, ma poi non funziona durante l'irrigazione manuale o automatica.	Il timer Select ha rilevato un livello di carica basso delle batterie. Sostituire con batterie nuove.
Il LED lampeggia in rosso il	Il timer Select ha rilevato un livello di carica basso delle batterie. Sostituire con batterie nuove.
La valvola funziona ma l'acqua non scorro.	Controllare che il rubinetto sia aperto.
La valvola funziona in modalità manuale ma non con l'irrigazione automatica.	Il impostare il tempo di avvio (START TIME) come descritto nella sezione di irrigazione automatica.
Il LED lampeggia in verde quando viene premuto il pulsante Irriga ora (WATER NOW), ma la valvola non funziona	Assicurarsi che il pannello anteriore sia completamente inserito nel corpo.

DATI TECNICI
Pressione di esercizio	0,1 – 10Bar
Temperatura di esercizio 1	55°C
Temperatura massima dell'acqua	30°C

Questo prodotto non è progettato per essere usato a temperature sotto lo zero (gelo).

Durante i mesi invernali scolare l'acqua rimanente fuori dal timer e portarlo all'interno fino alla prossima stagione di irrigazione.

DETTAGLI DI CONTATTO

In caso di ulteriori problemi con il controller di irrigazione, contattare il servizio di assistenza clienti di Hozelock.

Hozelock Limited
