5110 - Programmatore irrigazione HOZELOCK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Irroratore a pressione manuale per prodotti chimici
Capacità della bottiglia	Non specificata nel manuale
Materiale principale	Plastica (con parti in Viton per le guarnizioni)
Pressione di esercizio	Regolata da un riduttore di pressione
Temperatura massima di utilizzo	30 °C
Compatibilità acidi	Acido nitrico, acetico, propionico ≤ 10%; acidi fosforico e solforico ≤ 30%
Compatibilità basi	Idrossido di potassio e soda caustica ≤ 20%
Prodotti vietati	Liquidi infiammabili (punto di infiammabilità < 55 °C), acidi e basi fuori dai limiti, bagnanti, liquidi viscosi o che formano residui, liquidi a > 30 °C
Dispositivi di protezione obbligatori	Indumenti protettivi, occhiali di sicurezza, maschera facciale, guanti
Precauzioni d'uso	Non spruzzare vicino a bambini, persone, animali o corsi d'acqua; lavorare in zona ventilata; evitare contatto cutaneo e inalazione
Manutenzione regolare	Pulire completamente l'irroratore, applicare grasso al silicone sulle parti mobili e sulle guarnizioni
Lubrificazione delle guarnizioni	Guarnizione torica (A) e pistone: grasso al silicone; guarnizione torica dell'ugello (D): grasso al silicone
Garanzia	2 anni contro difetti di materiale o fabbricazione (bottiglia e pompa); 12 mesi per guarnizioni toriche, tubo e lancia
Pezzi di ricambio disponibili	Pompa completa (4098), tubo di uscita e immerso (4101), valvola di scarico (4102), tubo 1,5 m (4099), tracolla (4108), kit guarnizioni e grasso (4094), kit ugelli (4103)
Diagnostica dei guasti	Tabella nel manuale che tratta problemi di irrorazione, perdite, maniglia che risale, ecc.

Domande frequenti - 5110 HOZELOCK

Quali tipi di prodotti posso utilizzare con l'irroratore Hozelock 5110?

È possibile utilizzare prodotti per la pulizia, sgrassanti, disinfettanti e decappanti, oltre ad alcuni acidi e basi entro i limiti di concentrazione indicati (acidi ≤10% o ≤30%, basi ≤20%). Non utilizzare liquidi infiammabili, bagnanti, liquidi viscosi o a temperatura superiore a 30°C.

Come pressurizzare correttamente l'irroratore?

Assicurarsi che tutti i dadi siano ben serrati, che la pompa sia avvitata sulla bottiglia, quindi azionare la pompa manualmente. Il riduttore di pressione rilascia la pressione in eccesso. Non sovrapressurizzare né alterare il riduttore.

Cosa fare se l'irroratore non spruzza o spruzza debolmente?

Verificare che tutti i raccordi siano serrati, che le guarnizioni toriche siano lubrificate e in buono stato. Pulire l'ugello, il grilletto o il tubo di uscita in caso di ostruzione. Sostituire le parti usurate se necessario.

Come mantenere le guarnizioni dell'irroratore?

Applicare regolarmente del grasso al silicone sulla guarnizione torica (A) e sul pistone, nonché sulla guarnizione torica (D) dell'ugello. Pulire le superfici di tenuta e sostituire le guarnizioni usurate o danneggiate.

Posso utilizzare prodotti in polvere nell'irroratore?

Sì, a condizione che siano totalmente solubili in acqua. Se la soluzione tende a depositarsi, agitare costantemente durante l'irrorazione. Filtrare il liquido in presenza di sedimenti.

Come pulire l'irroratore dopo l'uso?

Depressurizzare azionando il riduttore, svitare la pompa, eliminare il liquido residuo secondo le normative, quindi riempire con acqua pulita, rimontare e spruzzare fino a svuotamento. Ripetere fino a pulizia.

Cosa fare in caso di perdita sull'irroratore?

Le perdite sono spesso dovute a sedimenti o particelle sulle superfici di tenuta o a guarnizioni usurate. Pulire le guarnizioni toriche e altre guarnizioni, lubrificarle o sostituirle se necessario.

Come conservare l'irroratore in inverno?

Svuotare tutto il liquido da tutti i componenti per evitare danni da gelo. Non lasciare l'apparecchio sotto pressione o esposto al sole.

Quali sono i pezzi di ricambio disponibili per il modello 5110?

Sono disponibili i seguenti pezzi: pompa completa (rif. 4098), tubo di uscita e immerso (4101), valvola di scarico (4102), tubo 1,5 m (4099), tracolla (4108), kit di ricambio guarnizioni toriche e grasso al silicone (4094), kit ugelli getto e ventaglio (4103).

Cosa fare se la maniglia della pompa risale da sola?

Ciò indica una valvola di non ritorno difettosa (X). Per sostituirla, sollevare il bordo della valvola e tirarla delicatamente, quindi premere saldamente una nuova valvola al centro. Fare attenzione a non danneggiare la superficie di tenuta del cilindro.

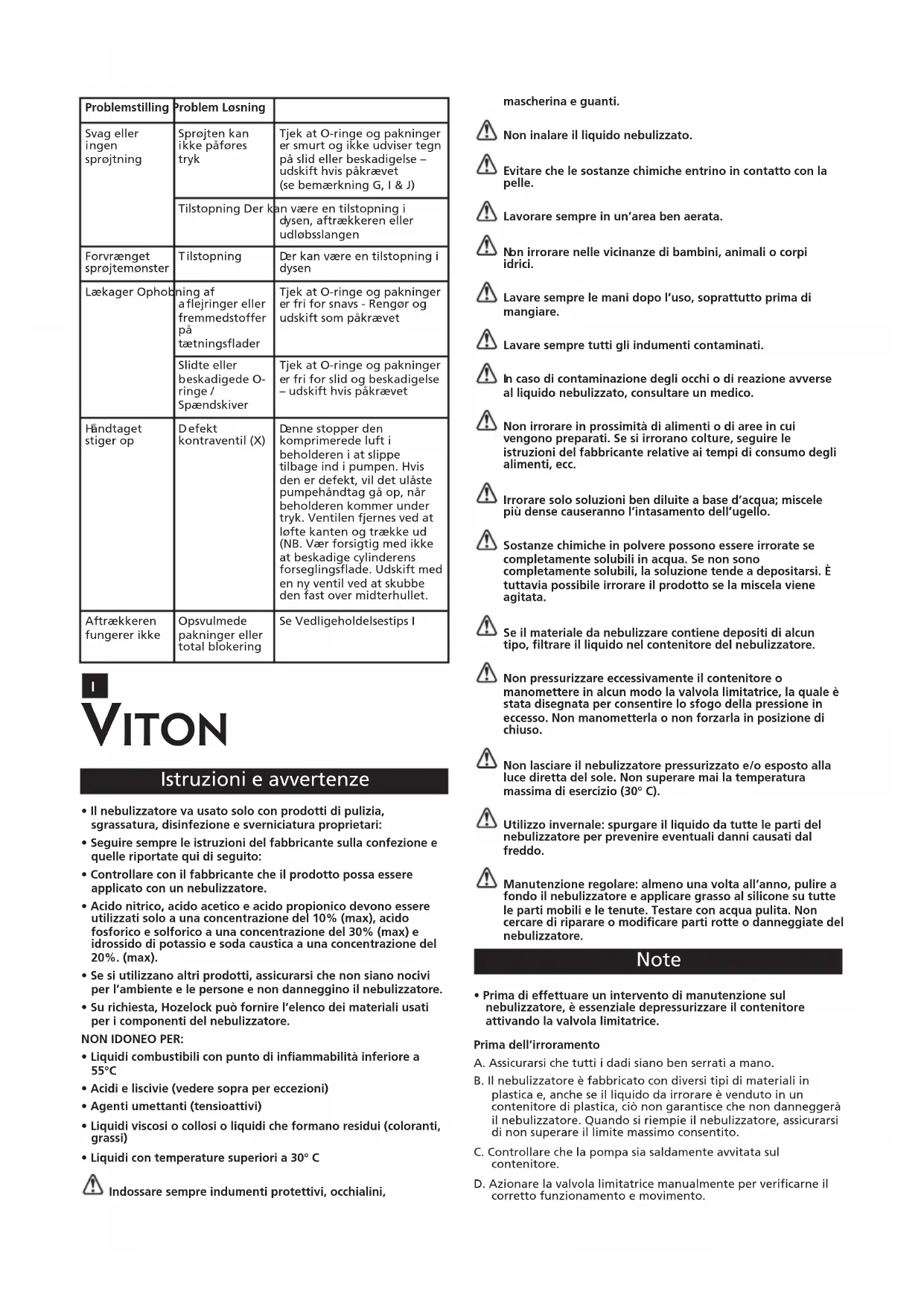

MANUALE UTENTE 5110 HOZELOCK

Istruzioni e avventenze

• Il nebulizzatore va usato solo con prodotti di pulizia, sgrassatura, disinfezione e sverniciatura proprietari:
• Seguire sempre le istruzioni del fabbricante sulla confezione e nelle riportate qui di seguito:
• Controllare con il fabbricante che il prodotto possa essere applicato con un nebulizzatore.
• Acido nitrico, acido acetico e acido propionico devono essere utilizzati solo a una concentrazione del 10% (max), acido fosforico e solforico a una concentrazione del 30% (max) e idrossido di potassio e soda caustica a una concentrazione del 20% . (max).
• Se si utilizzato altri prodotti, assicurarsi che non siano nocivi per l'ambiente e le persone e non danneggino il nebulizzatore.
• Su richiesta, Hozelock può fornire l'élenco dei materiali usati per i componenti del nebulizzatore.

NON IDONEO PER:

• Liquidi combustibili con punto di inflammabilità inferiore a 55^
• Acidi e liscivie (vedere sopra per eccezioni)
• Agenti umettanti (tensoattivi)
• Liquidi viscosi o collosi o liquidi che formano residui (coloranti, grassi)
• Liquidi con temperature superiori a 30^ C

Indossare sempre indumenti protettivi, occhialini,

mascherina e guanti.

Non inalare il liquido nebulizzato.
Evitare che le sostanze chimiche entrino in contatto con la pelle.
Lavorare sempre in un'area ben aerata.
Non irrorare nelle vicinanze di bambini, animali o corpi idrici.
Lavare sempre le mani dopo l'uso, soprattutto prima di mangiare.
Lavare sempre tutti gli indumenti contaminati.
In caso di contaminazione degli occhi o di reazione avverse al liquido nebulizzato, consultare un medico.
Non irrORare in prossimità di alimenti o di aree in cui vengono preparati. Se si irrorano colture, seguire le istruzioni del fabbricante relative ai tempi di consumo degli alimenti, ecc.
Irrorare solo soluzioni ben diluite a base d'acqua; miscele piu dense causeranno l'intasamento dell'ugello.
Sostenze chimiche in polvere possono essere irrorate se completeness solubili in acqua. Se non sono completeness solubili, la soluzione tende a depositarsi. Etuttavia possibile irrorare il prodotto se la miscela viene agitata.
Se il materiale da nebulizzare contiene depositi di alcun tipo, filtrare il liquido nel contentatore del nebulizzatore.
Non pressurizzareccessivamente il contentatore o manomettere in alcun modo la valvola limitatrice,la quale è stata disesignata per consentire lo sfogo della pressione in effesso. Non manometterla o non forzarla in posizione di chiuso.
Non lasciare il nebulizzatore pressurizzato e/o esposto alla luce diretta del sole. Non superare mai la temperatura massima di esercizio (30^) .
Utilizzo invernale: spurgare il liquido da tutte le parte del nebulizzatore per prevenir eventuali danni causati dal freddo.
Manutenzione regolare: almeno una volta all'anno, pulire a fondo il nebulizzatore e applicare grasso al silicone su tutte le parti mobili e le tenute. Testare con acqua pulita. Non cercare di riparare o modificare parti rotte o danneggiate del nebulizzatore.

Note

• Prima di effettuare un'intervento di manutenzione sul nebulizzatore, è essenziale depressurizzare il contentitore attvando la valvola limitatrice.

Prima dell'irroramento

A. Assicurarsi che tutti i dadi siano ben serrati a mano.
B. Il nebulizzatore è fabbricato con diversi tipi di materiali in plastica e,anche se il liquido da irrorare è venduto in un contentitore di plastica, ciò non garantisce che non danneggerà il nebulizzatore. Quando si riempie il nebulizzatore, assicurarsi di non superare il limite massimo consentito.
C. Controllare che la pompa sia saldamente avvitata sul contentatore.
D. Azionare la valvola limitatrice manualmente per verificarne il corretto funzionamento e movimento.

E. Tenere il nebulizzatore verticalmente e assicurarsi che il liquido non superi il limite massimo di riempimento ("Max Fill") durante l'uso.

Dopo l'irroramento

F. Azionare la valvola limitatrice manually per assicurarsi che la pressione sia completenesse scaricata dal contentatore.
G. Svitare la pompa dal contentatore. Se il nebulizzatore è stato usato con sostanze chimiche, smaltire eventuali residui di liquido conformamente alle leggi e regolamenti applicabili.

Riempire il nebulizzatore di acqua pulita e irrorare sono a svuotarlo completeness. Controllare che I'ugello non sua ostruito e, se necessario, ripetere l'operazione sono a quando il nebulizzatore non è pulito.

Procedura di manutenzione

H. L'o-ring della pompa va lubricatorio per consentire al nebulizzatore di pompare l'aria in modo efficente. Applicare regolarmente grasso al silicone sull'o-ring (A) e il pistone della pompa.
1. Il cappuccio dell'ugello (B) e i solchi a vortice (C) devono essere tenuti liberi da ostruzioni. L'o-ring della pompa va lubrificato per consentire di modificare agevolmente la modalità di spruzzo. Appicare regolarmente grasso al silicone all'o-ring dell'ugello (D).
J. Per evitare l'accumulo di depositi e di sostanze chimiche, tenere il grilletto pulito lavandolo dopo agli uso; se necessario, rimuovere e pulire il meccanismo di scatto del grilletto.
K. Per pulire o sostituire I'o-ring del tubo di pescaggio, depressurizzare il contentatore, svitare il dato del tubo ed estrarre il complessivo tubo di pescaggio.

Garanzia

• Hozelock garantisce quello nebulizzatore contro difetti di costruzione o dei materiali per un periodo di 2 anni nella data dell'acquisto, a condizione che sia stato utilizzato nel rispetto di queste istruzioni. La garanzia è limitata alla riparazione o alla sostituzione di componenti difettosi o malfunzionanti. Conservare la prova d'acquisto.
• La garanzia estesa di Hozelock riguarda solo il recipiente e il mecanismo della pompa. Esclude, in particolare: tutti gli O-ring e le tenute, il flessibile e il gruppo lancia. Questi componenti sono soggetti a una garanzia di 12 mesi, in quanto proni ad usura, e sono disponibili come parti di ricambio presso il rivenditore od Hozelock

Dettagli contatto

www.hozelock.com

Parti di ricambio e accessori

	Descrizione	Numero parte
1 Gruppo pompa completo (Viton) 4098
2 Gruppo tubo uscita e di pescaggio (Viton) 4101
3 Valvola limitatrice (Viton) 4102
4 Tubo (PVC) di 1,5 m		4099
5 Gruppo lancia completo (Viton)		4104
6 Cinghia		4108
7 Imbuto diserbante e ugello e nebulizzatore a ventaglio		4112
8 Kit O-ring e rondelle di ricambio e grasso al silicone (Viton)		4094
9 Kit ugelli di ricambio (getto e ventaglio)		4103

Risoluzione dei problemi

Guasto Problema	Soluzione
Nebulizzazione debole o assente	Il nebulizzatore non si pressurizza	Verificare che tutti i raccordi siano serrati
		Controllare che gli O-ring e le tenute siano lubrificati e non migliorino segni di usura o danno. Sostituire, se necessario (vedere note G, I & J)
	Ostruzione L'uglio	ello, il grilletto o il tubo di uscita potrebbero essere ostruiti
Nebulizzazione distorta	Ostruzione	L'uglio potrebbe essere bloccato
Perdite	Accumulo di sedimenti o corpi estranei sulle superfici di tenuta	Controllare che gli O-ring e le tenute non siano sporchi. Pulire o sostituire, se necessario
	O-ring / rondelle usurati o danneggiati	Controllare che gli O-ring e le tenute non siano usurati o danneggiati. Sostituire, se necessario
Sollevamento della maniglia	Valvola di non ritorno difettosa (X)	Questa valvola impedisce all'aria compressa containuta nel contentitore di rifluire nella pompa. In caso di malfunzionamento, la maniglia sbloccata della pompa si solleverà quando il contentitore èviene pressurizzato. Per rimuovere la valvola, solleverne il bordo e tirare (fare attenzione a non danneggiare il piano di tenuta del cilindro). Sostituire con una valvola nuova premendola saldamente sul foro centrale.
Difetti nel funzionamento	Rigonfiamento delle guarnizioni	Controllare punto I o blocco totale

P

VITON
