Producttype	Handmatige drukspuit voor chemicaliën
Capaciteit van de fles	Niet gespecificeerd in de handleiding
Belangrijkste materiaal	Kunststoffen (waaronder Viton-onderdelen voor de afdichtingen)
Werkdruk	Geregeld door een drukregelaar
Maximale gebruikstemperatuur	30 °C
Compatibiliteit zuren	Salpeterzuur, azijnzuur, propionzuur ≤ 10 %; fosforzuur en zwavelzuur ≤ 30 %
Compatibiliteit logen	Kaliumhydroxide en natronloog ≤ 20 %
Verboden producten	Brandbare vloeistoffen (vlampunt < 55 °C), zuren en logen buiten de limieten, bevochtigingsmiddelen, viskeuze of residuvormende vloeistoffen, vloeistoffen > 30 °C
Verplichte beschermingsuitrusting	Beschermende kleding, veiligheidsbril, gelaatsscherm, handschoenen
Gebruiksvoorschriften	Niet spuiten in de buurt van kinderen, personen, dieren of wateroppervlakken; werk in een geventileerde ruimte; vermijd huidcontact en inademing
Regelmatig onderhoud	Spuit volledig reinigen, siliconenvet aanbrengen op bewegende delen en afdichtingen
Smering van afdichtingen	O-ring (A) en zuiger: siliconenvet; o-ring van mondstuk (D): siliconenvet
Garantie	2 jaar tegen materiaal- of fabricagefouten (fles en pomp); 12 maanden voor o-ringen, slang en lance
Beschikbare reserveonderdelen	Volledige pomp (4098), uitlaat- en dompelbuis (4101), ontlastklep (4102), slang 1,5 m (4099), draagriem (4108), afdichtings- en vetset (4094), mondstukset (4103)
Probleemoplossing	Tabel in de handleiding over spuitproblemen, lekkages, omhoogkomende hendel, enz.

Veelgestelde vragen - 5110 HOZELOCK

Welke soorten producten kan ik gebruiken met de Hozelock 5110 drukspuit?

U kunt reinigingsmiddelen, ontvetters, ontsmettingsmiddelen en afbijtmiddelen gebruiken, evenals bepaalde zuren en logen binnen de aangegeven concentratielimieten (zuren ≤10% of ≤30%, logen ≤20%). Gebruik geen brandbare vloeistoffen, bevochtigingsmiddelen, viskeuze vloeistoffen of vloeistoffen met een temperatuur boven 30°C.

Hoe druk ik de spuit correct op?

Zorg ervoor dat alle moeren goed zijn aangedraaid, dat de pomp op de fles is geschroefd, en bedien dan handmatig de pomp. De drukregelaar laat overtollige druk ontsnappen. Niet overdrukken of de drukregelaar wijzigen.

Wat moet ik doen als de spuit niet spuit of zwak spuit?

Controleer of alle aansluitingen vastzitten, of de o-ringen gesmeerd en in goede staat zijn. Reinig het mondstuk, de trekker of de uitlaatbuis bij verstopping. Vervang versleten onderdelen indien nodig.

Hoe onderhoud ik de afdichtingen van de spuit?

Breng regelmatig siliconenvet aan op de o-ring (A) en de zuiger, evenals op de o-ring (D) van het mondstuk. Reinig de afdichtingsoppervlakken en vervang versleten of beschadigde afdichtingen.

Kan ik poedervormige producten in de spuit gebruiken?

Ja, op voorwaarde dat ze volledig oplosbaar zijn in water. Als de oplossing de neiging heeft te bezinken, schud dan constant tijdens het spuiten. Filtreer de vloeistof indien er sedimenten aanwezig zijn.

Hoe reinig ik de spuit na gebruik?

Laat de druk ontsnappen door de drukregelaar te bedienen, schroef de pomp los, verwijder het resterende vloeistof volgens de voorschriften, vul met schoon water, monteer opnieuw en spuit tot leeg. Herhaal tot schoon.

Wat moet ik doen bij een lek in de spuit?

Lekkages worden vaak veroorzaakt door sedimenten of deeltjes op de afdichtingsoppervlakken of versleten afdichtingen. Reinig de o-ringen en andere afdichtingen, smeer ze of vervang ze indien nodig.

Hoe bewaar ik de spuit in de winter?

Tap alle vloeistof uit alle onderdelen om vorstschade te voorkomen. Laat het apparaat niet onder druk staan of blootgesteld aan zonlicht.

Welke reserveonderdelen zijn beschikbaar voor model 5110?

De volgende onderdelen zijn beschikbaar: volledige pomp (ref. 4098), uitlaat- en dompelbuis (4101), ontlastklep (4102), slang 1,5 m (4099), draagriem (4108), vervangingsset voor o-ringen en siliconenvet (4094), set mondstukken straal en waaiervorm (4103).

Wat moet ik doen als de pomphendel vanzelf omhoog komt?

Dit duidt op een defecte terugslagklep (X). Om deze te vervangen, til de rand van de klep op en trek deze voorzichtig eruit, druk vervolgens stevig een nieuwe klep in het midden. Let op dat u het afdichtingsoppervlak van de cilinder niet beschadigt.

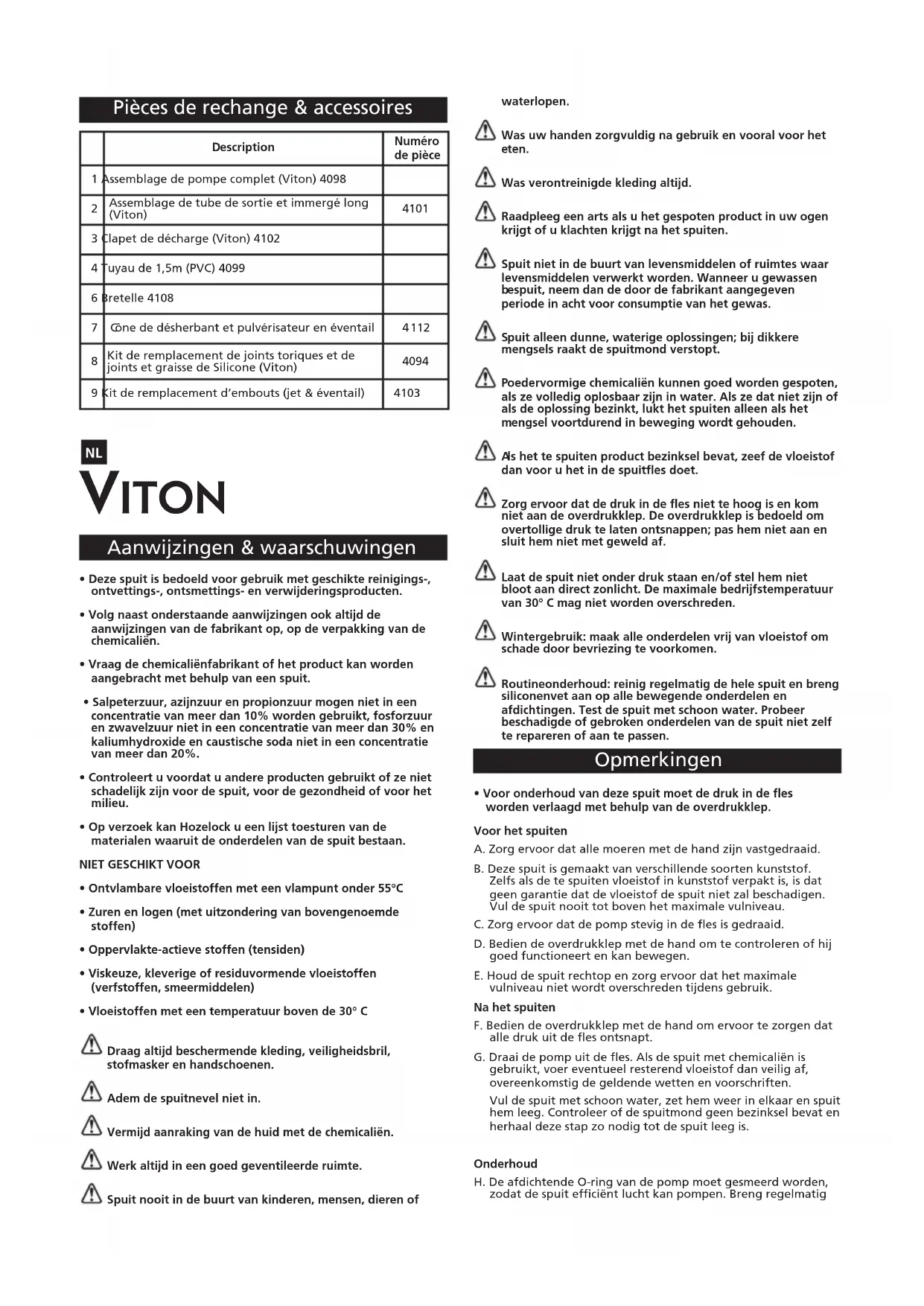

GEBRUIKSAANWIJZING 5110 HOZELOCK

Aanwijzingen & waarschuwingen

• Deze spuit is bedoeld voor gebruik met geschikte reinigings-, ontvettings-, ontsmettenings- en verwijderingsproducten.
• Volg naast onderstaande aanwijzingen ook aktijd de aanwijzingen van de fabrikant op, op de verpakking van de chemicalien.
  Vraag de chemicalienfabrikant of het product kan worden aangebracht met behulp van een spuit.
• Salpeterzuur, azijnzuur en propionzuur mogen nicht in een concentratie vaneer dan 10% worden gebruikt, fosforzuur en zwavelzuur niet in een concentratie vaneer dan 30% en kaliumhydroxide en caustische soda niet in een concentratie vaneer dan 20% .
• Controleert u voordat u andere producten gebruikt of ze Niet schadelijk zijn voor de spuit, voor de gezondheid of voor het milieu.
  Op verzoek kan Hozelock u een lijst toesturen van de materialen waaruit de onderdelen van de spuit bestaan.

NIET GESCHIKT VOOR

• Ontvlambare vloeistoffen met een vlampunt onder 55^
  Zuren en logen (met uitzondering van bovengenoemde stoffen)
• Oppervlakte-actieve stoffen (tensiden)
• Viskeuze, kleverige of residuvormende vloeistoffen (verstoffen, smeermiddelen)
  Vloeistoffen met een temperatuur boven de 30^ C

Draag alkijd beschermende kleding,veiligheidsbril, stofmasker en handschoenen.

Adem de spuitnevel nicht in.
Vermijd aanraking van de huid met de chemicalien.
Werk.altijd in een goed geventileerde ruimte.
Spuit nooit in de buurt van kinderen, mensen, dieren of

waterlopen.

Was uw handen zorgvuldig na gebruik en vooral voor het eten.
Was verontreinigde kleding altijd.
Raadpleeg een arts als u het gespoten product in uw ogen krijgt of u klachten krijgt na het spuiten.
Spuit Niet in de buurt van levensmiddelen of ruimtes waar levensmiddelen verwerkt worden. Wanner u gewassen bespuit, neem dan de door de fabrikant aangegeven periode inucht voor consumptie van het gewas.
Spuit alleen dunne, waterige oplossingen; bij dikkere mengels raakt de spuitmond verstopt.
! Poedervormige chemicalien konnen goed worden gespoten, als ze volledig oplosbaar zich in water. Als ze dat nicht zich of als de oplossing bezinkt, lukt het spuiten alleen als het mengsel voortdurend in beweging worden gehonden.
As het te spuien product bezinksel bevat, zeef de vloeistof dan voor u het in de spuiftles doet.
Zorg ervoor dat de druk in de fles Niet te hoog is en kom Niet aan de overdrukklep. De overdrukklep is bedoeld om overtollige druk te soften nappen; pas hem Niet aan en sluit hem Niet met geweld af.
Laat de spuit nicht onder druk staan en/of stel hem nicht bloot aan direct zonlicht. De maximale bedrijsftemperatuur van 30^ mag nicht worden overschreten.
Wintergebruik: maak alle onderdelen vrij van vloeistof om schade door bevriezing te voorkomen.
! Routineonderhoud: reinig regelmatig de hele spuit en breng siliconenvet aan op alle bewegende onderdelen en afdichtingen. Test de spuit met schoon water. Probeer beschadigde of gebroken onderdelen van de spuit nichtzf te repareren of aan te passen.

Opmerkingen

• Voor onderhoud van deze spuit moet de druk in de fles worden verlaagd met behulp van de overdrukklep.

Voor het spuiten

A. Zorg ervoor dat alle moeren met de hand zijn vastgedraaid.
B. Deze spuit is gemaakt van verschillende soorten kunststof. Zelfs als de te spuiten vloeistof in kunststof verpakt is, is dat geen garantie dat de vloeistof de spuit Niet za beschadigen. Vul de spuit nooit tot boven het maximale vulniveau.
C. Zorg ervoor dat de pomp stevig in de fles is gedraaid.
D. Bedien de overdrukklep met de hand om te controlleren of hij goed functioneert en kan bewegen.
E. Houd de spuit rechtop en zorg ervoor dat het maximale vulniveau Niet worden overschreden tijdens gelebruik.

Na het spuiten

F. Bedien de overdrukklep met de hand om ervoor te zorgen dat alle druk ut de fles ontsnapt.
G. Draai de pomp uit de fles. Als de spuit met chemicalien is gebruikt, voer eventueel resterend vloeistof dan veilig af, overeenkomstig de geldende wetten en voerschriften. Vul de spuit met schoon water, zet hem weeer in elkaar en spuit hem leeg. Controleer of de spuitmond geen bezinksel bevat en herhaal deze stap zo nodig tot de spuit leeg is.

Onderhoud

H. De affdichtende O-ring van de pomp要去 gesmeerd worden, zodat de spuit efficienlucht kan pompen. Breng regelmatin

siliconenvet aan op de O-ring (A) en de zuiger.

1. De spuitmonddop (B) en spiraalgroeven (C) moeten schoon en open worden gehonden. De O-ring要去 gesmeerd worden, zatat het spuitpatroon eenvoudig kan worden aangepast. Breng regelmatig siliconenvet aan op de O-ring van de spuitmond (D).
   J. Houd de pal schoon en vrij van bezinksel en chemicalien door hem regelmatig af te spoelen na gebruik. Verwijder en reinig zo nodig de spel on in de pal.
   K. Als de O-ring in de dompelbuis要去 worden gereinigd of verrangen, verlaag dan de druk in de fles, draai de slangmoer los en trek de hele dompelbuis eruit.

Garantie

• Hozelock waarborgt deze spuit gegen defecten die ontstaan door gebrekkig materiaal of vakmanschap voor eenperiode van 2aar na de aankoopdatum, op voorwaarde dat deze uitsluitend worden gebruikt volgens deze instructies. De garantie is beperkt tot het repareren of verrangen van defecte of gebrekkige producten. U dient het aankoopbewijts te bewaren.
• De aanvullende garantie van Hozelock dekt alleen de fles en het pompmechanisme. Niet gedekt worden met name: alle O-ringen & afsluitingen, de slang en de spreiestang. Deze hebben 12 maanden garantie, zich slijtende onderdelen en+kunnen door uw leverancier of direct door Hozelock als reserveonderdelen worden geleverd.

Contactgegevens

www.hozelock.com

Reserveonderdelen & accessoires

	Beschrijving Artikelnr.
1	Volledig pomphuis (Viton) 4098
2	Spuitbuis & Lange aanzuigbuis (Viton) 4101
3	Ontluchtingsventiel (Viton) 4102
4	1,5 m slang (PVC) 4099
5	Complete spreexistang (Viton) 4104
6	Riem 4108
7	Onkruidverdelgerkap & waaierspuit	4112
8	Pakket reserve O-ringen en sluistringen & siliconenvet (Viton)	4094
9	Pakket reserve spuitmonden (straal & waaier)	4103

Foutopsporing

Kwestie	Probleem	Oplossing
Weinig of geen nevel	Spuit kommt nicht onder druk te staan	Controller of alle aansluitingen goed zicheren
		Controller of O-ringen en afsluitingen gesmeerd zichen en geen tekenen vertonen van slijtage of schade, verrang deze indien nodig (zie opmerkingen G, I & J)
	Verstopping	Er kan een verstopping zitten in de spuitmond, de hendel of de spuitbuis

Kwestie	Probleem	Oplossing
De nevel is nicht uniform	Verstopping	Er kan een verstopping zitten in de spuitmond
Lekkages	Ophoping van bezinksel of vreemmaterial op s luitingen	Controler of de O-ringen en afsluitingen schoon�; waar nodig schoonmaken of verrangen
	Versleten of beschadigde O- r ingen / sluitingen	Controler O-ringen en afsluitingen op tekenen van slijtage of schade, verrang deze indien nodig
Handvat komt omhoog	Defect terugslagventiel (X)	Deze zorgtervoor dat de samengeperste lustch in de container Niet terug kan stromen maar de pomp. Als deze defect is zal het handvat van de pomp omhoog komen als deze Niet vergrendeld is en de container onder druk staat. Om het ventiel te verwijderen, de rand optillen en de voorzijde van hetuis lostrekken (N.B. let op dat de afsluitende+zijde van hetuis nicht worden beschadigd). Plaats het neueventiel door deze goed vast te drukken op de centrale opening.
De driksput fungtioneert Niet	Aanslag op de rubbers	Controler onderhouds tip I
