GEBRUIKSAANWIJZING Sensor Controller PLUS 2214 HOZELOCK

LED-indicatielampjes

Aansluiting tuinslang

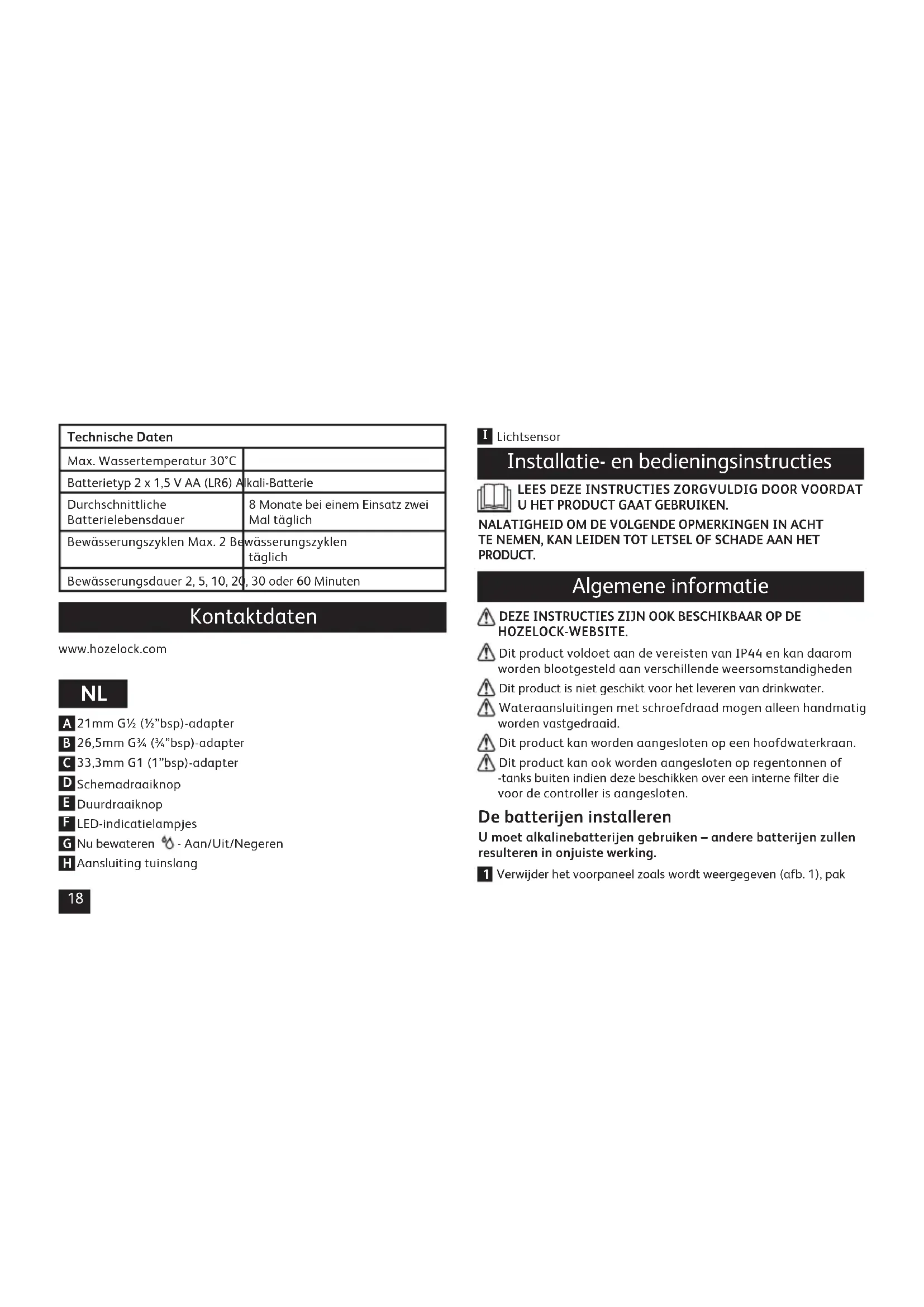

Lichtsensor Installatie- en bedieningsinstructies

LEES DEZE INSTRUCTIES ZORGVULDIG DOOR VOORDAT

U HET PRODUCT GAAT GEBRUIKEN. NALATIGHEID OM DE VOLGENDE OPMERKINGEN IN ACHT TE NEMEN, KAN LEIDEN TOT LETSEL OF SCHADE AAN HET PRODUCT. Algemene informatie DEZE INSTRUCTIES ZIJN OOK BESCHIKBAAR OP DE HOZELOCK-WEBSITE. Dit product voldoet aan de vereisten van IP44 en kan daarom worden blootgesteld aan verschillende weersomstandigheden Dit product is niet geschikt voor het leveren van drinkwater. Wateraansluitingen met schroefdraad mogen alleen handmatig worden vastgedraaid. Dit product kan worden aangesloten op een hoofdwaterkraan. Dit product kan ook worden aangesloten op regentonnen of -tanks buiten indien deze beschikken over een interne filter die voor de controller is aangesloten. De batterijen installeren U moet alkalinebatterijen gebruiken – andere batterijen zullen resulteren in onjuiste werking.

Verwijder het voorpaneel zoals wordt weergegeven (afb. 1), pak19 het achtergelegen gedeelte en trek het naar u toe.

Plaats twee 1,5v AA (LR6) batterijen (afb. 1) en plaats het voorpaneel van de controller terug. BELANGRIJK: Oplaadbare batterijen kunnen niet worden gebruikt.

Vervang de batterijen elk seizoen. (max. 8 maanden gebruiken, bij tweemaal daags gebruik)

Wanneer de batterijen zijn geïnstalleerd, zal de motor de interne klep activeren om te controleren of deze klaar is voor gebruik en of de geïnstalleerde batterijen genoeg stroom hebben om de klep veilig te bedienen.

Als het LED-indicatielampje rood knippert, moeten de batterijen worden vervangen. De Sensor Controller Plus aansluiten op de kraan

Kies het juiste kraan-verbindingsstuk (afb. 3)

Sluit met het (de) juiste verbindingsstuk(ken) de controller aan op de kraan en draai deze stevig vast om lekken te voorkomen. Gebruik geen sleutel of ander gereedschap bij het vastdraaien omdat dit mogelijk het schroefdraad beschadigt. (afb. 4)

Zet de kraan aan. De Sensor Controller Plus instellen - automatische bewatering Zonsopgang en zonsondergang zijn de beste momenten om uw tuin te bewateren om verdamping en schroeien van bladeren te vermijden. De daglichtsensor past het bewateringstijdschema automatisch aan om samen te vallen met de veranderende tijdstippen van zonsopgang en zonsondergang Bewolkte of mistige ochtenden en avonden kunnen een kleine vertraging in de bewateringstijden veroorzaken, maar deze is te onbeduidend om ongunstige effecten op uw tuin te hebben.

1 Draai aan de bedieningsdraaiknop om één van de drie gemarkeerde secties te selecteren – Zonsopgang (een keer per dag), zonsondergang (een keer per dag) of zonsopgang en zonsondergang (twee keer per dag). (Zie afb. 5)

Kies uit de vereiste bewateringsduur – 2, 5, 10, 20, 30 of 60 minuten bewateren. Het dagelijks bewateringsschema instellen Als u uw tuin niet elke dag wilt bewateren, kunt u de watertimer instellen op elke 2, 3, 5 of 7 dagen (eens per week) bewateren. Draai aan de bovenste draaiknop om de bewateringsintervallen in te stellen op de vereiste instelling: (afb. 6) Let op: Als u de bewateringsinterval wijzigt, wordt het interne geheugen voor de volgende zonsopgang bijgewerkt met uw nieuwe instelling. Als u de draaiknop tegen de klok indraait (zodat het aantal bewateringsdagen per week wordt verhoogd) en de watertimer zou de volgende dag bewateren, dan zal de bewatering de volgende dag plaatsvinden en daarna volgens de nieuwe instelling van de schijf. Als de watercontroller iedere 5 dagen bewatert en over 4 dagen zou moeten bewateren, maar u stelt de draaiknop in om elke 2 dagen te bewateren, dan vermindert de controller het interval naar de nieuwe20 2-daagse interval bij de volgende zonsopgang. Dit betekent dat u niet hoeft te wachten tot de daarvoor ingestelde 5-daagse interval is afgelopen, wanneer de draaiknop opnieuw is ingesteld op een meer frequent interval. Als u de draaiknop met de klok mee hebt gedraaid (zodat het aantal bewateringsdagen per week wordt verminderd), zal de controller wachten tot de daarvoor ingestelde bewateringsinterval is afgelopen voordat wordt bewatert met een langer interval. Hoe kan ik een keer per week op een vaste dag bewateren? Ga voor gedetailleerde instructies naar: www.hozelock.com/sensorcontrollerplusinstuctions De Sensor Controller Plus uitschakelen If you do not want the controller to automatically come on turn the Als u niet wilt dat de controller automatisch aangaat, draait u de draaiknop in de positie “UIT” U kunt de knop nog steeds gebruiken om uw tuin handmatig te bewateren. Aanvankelijke synchronisatieperiode Wanneer u nieuwe batterijen plaatst is er een uitsluitingsperiode van zes uur om te voorkomen dat de controller bewatert terwijl u het systeem aan het instellen bent. Na een cyclus van 24 uur met zonsopgang en zonsondergang is de controller gesynchroniseerd met de veranderende lichtniveaus. U kunt uw tuin tijdens de uitsluitingsperiode van zes uur handmatig bewateren met behulp van de knop. Uw Sensor Controller Plus buiten positioneren Het is belangrijk dat uw watercontroller zich buiten bevindt. Richt het controlepaneel niet direct op beveiligingslichten of andere felle lichten buiten die ‘s nachts aangaan. Deze beïnvloeden mogelijk de vastgelegde lichtniveaus en kunnen ervoor zorgen dat de controller op de verkeerde tijd aangaat. Idealiter zet u uw controller niet op in een gang met veel schaduw of achter gebouwen waar lichtniveaus de hele dag laag blijven. Plaats de controller niet in gebouwen zoals garages of schuren waar deze niet genoeg daglicht ontvangt om goed te kunnen functioneren. De controller is ontworpen om direct onder een buitenkraan te worden gepositioneerd. Plaats de controller niet op zijn kant of liggend op de grond, waardoor het regenwater niet kan wegstromen van het product. 1 uur vertraging (wanneer 2 Sensor Controllers tegelijk worden gebruikt) Als u twee Sensor Controllers installeert kunt u het beste de starttijden afwisselen om drukverlies als gevolg van het gelijktijdig gebruik van twee apparaten, bijvoorbeeld sprinklers, te voorkomen. Verwijder de vertragingsplug van de opslaglocatie aan de achterkant van het controlepaneel (afb. 2) en plaats de plug op de plek onder de batterijen. Als de plug is ingevoerd treedt de vertraging van een uur direct in werking bij alle automatische bewatering. De vertragingsperiode van een uur kan niet worden gewijzigd.21 Handmatige werking (nu bewateren) U kunt de watercontroller op elk moment inschakelen door op de knop Nu bewateren te drukken. Functie Nu bewateren Druk eenmaal 10 minuten bewatering Druk tweemaal 30 minuten bewatering Druk driemaal 60 minuten bewatering Druk viermaal Cancels Water Now De LED-verlichting gaat aan om aan te geven dat u de controller hebt ingeschakeld en begint te knipperen wanneer de klep is geopend. Afhankelijk van de geselecteerde modus zullen de lampjes aftellen terwijl de tijd verloopt. Dus als u drie keer op de knop drukt om 60 minuten te bewateren, zal na de eerste 30 minuten het bovenste lampje stoppen met knipperen terwijl de onderste twee blijven knipperen. Als u niet langer handmatig wilt bewateren kunt u op elk moment op de knop Nu bewateren drukken tot alle groene lampjes stoppen met knipperen. U zult horen dat de motor de interne klep activeert om het water af te sluiten. Opmerking: Om de levensduur van de batterijen te beschermen kan de watercontroller slechts drie keer per minuut worden in- en uitgeschakeld. Hoe annuleer ik de automatische bewatering? De knop kan ook worden gebruikt voor het handmatig stopzetten van al gestarte automatische bewatering. Het schema wordt dan weer vervolgd. Controle batterijniveau (Druk op de knop Nu bewateren en houd deze ingedrukt ) 3 groene lichten Batterijniveau is uitstekend 2 groene lichten Batterijniveau is goed 1 groen licht Batterijniveau is voldoende maar ze moeten binnenkort worden vervangen 1 rood licht Batterijniveau is laag, vervang de batterijen

Uitvalpreventiemodus Een ingebouwde veiligheidsfunctie detecteert wanneer de batterijniveaus tot onder een bepaald niveau zijn gezakt waardoor uitval mogelijk is terwijl de klep open staat, wat kan resulteren in verlies van water. De veiligheidsmodus voorkomt dat de controller wordt ingeschakeld, totdat de batterijen zijn vervangen. Het LED- indicatielampje knippert rood wanneer de uitvalpreventiemodus is geactiveerd. De functie Nu bewateren kan ook niet worden gebruikt totdat de batterijen zijn vervangen. Dit product is niet ontworpen om te worden gebruikt bij temperaturen onder nul (vorst). Laat in de wintermaanden al het resterende water uit de timer lopen en berg deze binnen op tot het volgende bewateringsseizoen.22 Probleemoplossing Probleem Mogelijke oorzaak Oplossing Klep gaat open maar er komt geen water uit Tuinkraan is dicht Draai de kraan open Tuinslang is geknikt of geblokkeerd Tuinslang uit de knoop halen of blokkade opheffen Knop is ingedrukt maar klep gaat niet open Verkeerde of lege batterijen Controleer batterijtype en/ of vervang door nieuwe batterijen Knop ingedrukt, licht ging aan maar klep ging niet open Uitsluiting van 1 minuut is geactiveerd Wacht drie minuten en probeer opnieuw Controller juist ingesteld, maar ging niet aan tijdens zonsondergang Controller wacht op synchronisatie Wacht 24 uur en kijk of probleem aanhoudt Controller actief wanneer buitenverlichting aangaat Buitenverlichting te helder Verplaats de controller of draai deze weg van de lichtbronnen Technische gegevens Werkingsdruk 0,1 – 10 Bar Werkingstemperatuur 0 - 55°C Max. watertemperatuur 30°C Batterijtype 2 x 1,5 V AA (LR6) Alkalinebatterijen Gemiddelde levensduur batterijen 8 maanden, bij tweemaal daags gebruik Bewateringscycli Max. 2 bewateringscycli per dag Duur bewatering 2, 5, 10, 20, 30 of 60 minuten Contact details www.hozelock.com
