MANUAL DE UTILIZADOR Sensor Controller PLUS 2214 HOZELOCK

Botão Regue Agora - Ligar/Desligar/Ignorar

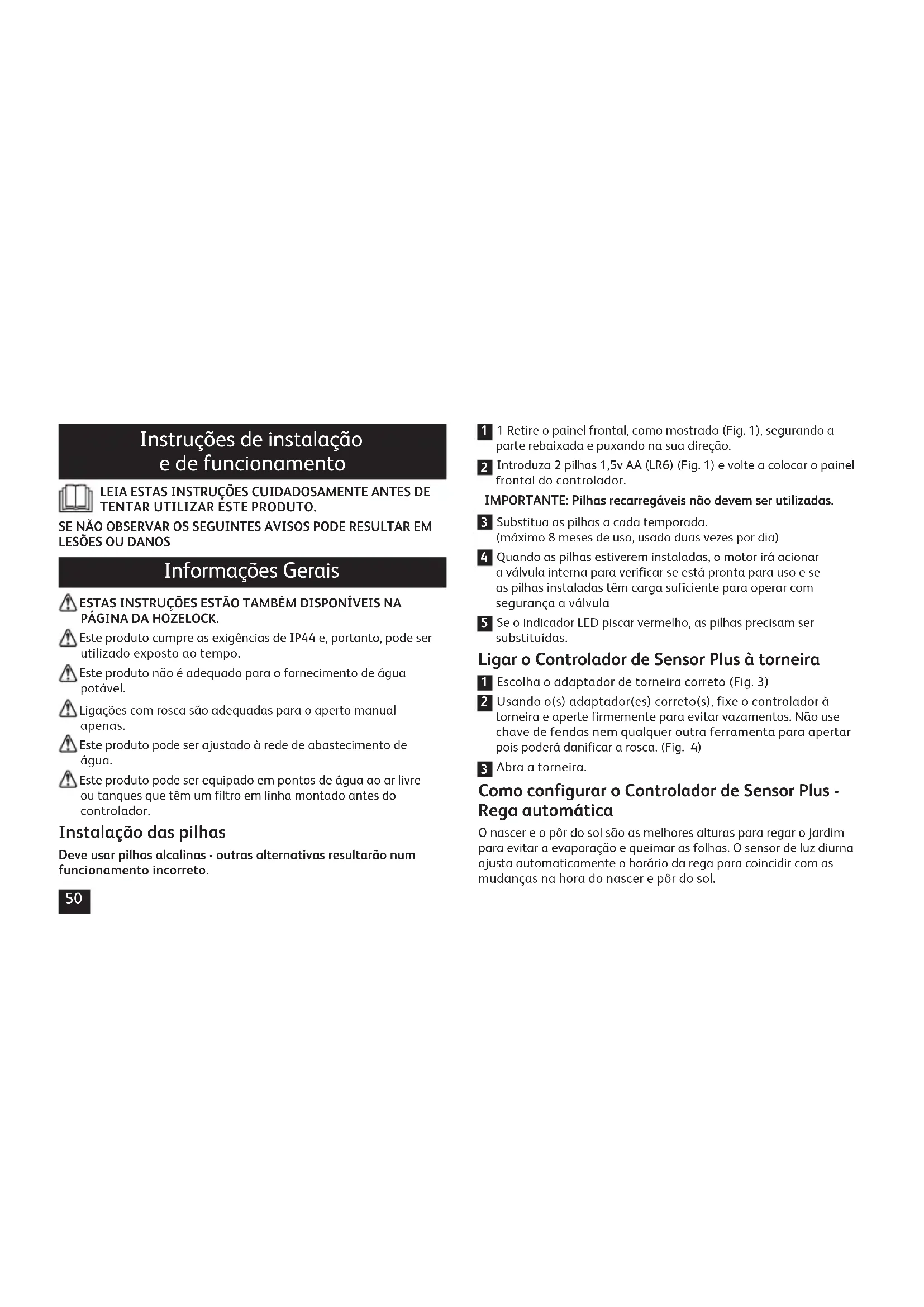

Sensor de luz50 Instruções de instalação e de funcionamento LEIA ESTAS INSTRUÇÕES CUIDADOSAMENTE ANTES DE TENTAR UTILIZAR ESTE PRODUTO. SE NÃO OBSERVAR OS SEGUINTES AVISOS PODE RESULTAR EM

Informações Gerais ESTAS INSTRUÇÕES ESTÃO TAMBÉM DISPONÍVEIS NA PÁGINA DA HOZELOCK. Este produto cumpre as exigências de IP44 e, portanto, pode ser utilizado exposto ao tempo. Este produto não é adequado para o fornecimento de água potável. Ligações com rosca são adequadas para o aperto manual apenas. Este produto pode ser ajustado à rede de abastecimento de água. Este produto pode ser equipado em pontos de água ao ar livre ou tanques que têm um filtro em linha montado antes do controlador. Instalação das pilhas Deve usar pilhas alcalinas - outras alternativas resultarão num funcionamento incorreto.

1 Retire o painel frontal, como mostrado (Fig. 1), segurando a parte rebaixada e puxando na sua direção.

Introduza 2 pilhas 1,5v AA (LR6) (Fig. 1) e volte a colocar o painel frontal do controlador. IMPORTANTE: Pilhas recarregáveis não devem ser utilizadas.

Substitua as pilhas a cada temporada. (máximo 8 meses de uso, usado duas vezes por dia)

Quando as pilhas estiverem instaladas, o motor irá acionar a válvula interna para verificar se está pronta para uso e se as pilhas instaladas têm carga suficiente para operar com segurança a válvula

Usando o(s) adaptador(es) correto(s), fixe o controlador à torneira e aperte firmemente para evitar vazamentos. Não use chave de fendas nem qualquer outra ferramenta para apertar pois poderá danificar a rosca. (Fig. 4)

Abra a torneira. Como configurar o Controlador de Sensor Plus - Rega automática O nascer e o pôr do sol são as melhores alturas para regar o jardim para evitar a evaporação e queimar as folhas. O sensor de luz diurna ajusta automaticamente o horário da rega para coincidir com as mudanças na hora do nascer e pôr do sol.51 Manhãs e tardes nubladas podem causar um ligeiro atraso nos tempos de rega, mas não é suficientemente significativo para ter qualquer efeito adverso no seu jardim.

Gire o indicador selecionando uma das 3 secções marcadas - Sunrise [nascer do sol] (uma vez por dia), Sunset [pôr do sol] (uma vez por dia) ou Sunrise and Sunset (duas vezes por dia). (Consulte a Fig. 5)

Escolha entre as durações de rega disponíveis - 2, 5, 10, 20, 30 ou 60 minutos de rega. Como definir o plano de rega diária Se não quiser regar o seu jardim todos os dias, pode definir o temporizador de água para regar a cada 2, 3, 5 ou 7 dias (uma vez por semana). Para definir os intervalos de rega, rode o indicador de cima para a configuração desejada: (Fig. 6) Por favor, note: Se alterar o intervalo de rega, a memória interna é atualizada com a nova configuração no próximo nascer do sol. Se tiver rodado o indicador no sentido anti-horário (aumentando do número de dias de rega por semana) e o temporizador de água estava preparado para regar no dia seguinte, então a próxima rega irá ocorrer no dia seguinte e continuará de acordo com a nova posição do indicador. Se o controlador de água deveria regar a cada 5 dias e estava preparado para regar daí a 4 dias, mas rodou o indicador para regar a cada 2 dias, o controlador iria diminuir o intervalo para o novo intervalo de dois dias no nascer do sol seguinte. Isto significa que não terá de esperar para que decorra o intervalo previamente definido de cinco dias quando alterar o indicador para um intervalo mais frequente. Se tiver ativado o indicador no sentido horário (diminuindo o número de dias de rega por semana) o controlador irá esperar até que o intervalo de rega anteriormente definido decorra antes de começar a rega de acordo com o novo intervalo de tempo. Como faço para regar uma vez por semana num dia específico Para obter instruções detalhadas vá a; www.hozelock.com/sensorcontrollerplusinstuctions Como desligar o Controlador de Sensor Plus Caso não queira que o controlador ligue automaticamente, gire o indicador para a posição “OFF”. Ainda pode usar o botão para regar manualmente o seu jardim. Período de sincronização inicial Quando instalar pilhas novas, há um período de 6 horas de bloqueio para impedir que o controlador se ligue, enquanto estiver a configurar o seu sistema. Após um ciclo de 24 horas de Sunrise [nascer do sol] e Sunset [por do sol] o controlador estará sincronizado com a mudança dos níveis de luz. Poderá regar o seu jardim manualmente, utilizando o botão, mesmo durante o período de bloqueio de 6 horas. Posicionar o Controlador de Sensor Plus ao ar livre É importante que o seu controlador de água esteja num local52 ao ar livre. Não aponte o painel de controle diretamente para a iluminação pública ou outras luzes fortes que se liguem durante a noite, pois estas poderão interferir com os níveis de luz gravados e fazer com que o controlador se ligue a uma hora errada. Idealmente, não deve instalar o controlador num local demasiado sombrio, nem à sombra de prédios, onde os níveis de luz permaneçam baixos durante todo o dia. Não coloque o controlador no interior de edifícios, tais como garagens ou anexos, onde não recebam luz natural para funcionar corretamente. O controlador foi projetado para ser posicionado diretamente debaixo de uma torneira ao ar livre. Não posicione o controlador de lado nem deitado no chão para que a água da chuva não se acumule no equipamento. Atraso de 1 hora (quando utilizar 2 Controladores de Sensor em conjunto) Caso instale dois Controladores de Sensor, poderá querer escalonar os horários de início para evitar a perda de pressão que ocorre quando dois aparelhos são usados simultaneamente - por exemplo, aspersores. Remova o pino de atraso do local de armazenamento na parte de trás do painel de controle (Fig. 2) e encaixe o pino no respetivo local, por baixo das pilhas. Com o pino inserido, toda a rega automática será atrasada uma hora. O período de atraso de uma hora não pode ser alterado. Operação manual (Regue agora) Pode ligar o controlador de água a qualquer momento, pressionando uma vez o botão Regue Agora. Função Regue agora Pressione Uma vez 10 minutos de rega Pressione Duas vezes 30 minutos de rega Pressione Três vezes 60 minutos de rega Pressione Quatro vezes Cancela a função Regue Agora The LED light will come on to indicate you have turned the controller on and will start to flash when the valve has opened. Depending on the mode selected the lights will count down as the time lapses; So if you press the button 3 times to water for 60 minutes, after the first 30 minutes the top light will stop flashing and the bottom two lights will continue to flash. If you decide to stop manual watering at any time simply press on the Water Now button until all the green lights stop flashing. You will hear the motor operate the internal valve turning the water off. Nota: Para proteger a duração da pilha, o controlador de água só pode ser ligado e desligado um máximo de 3 vezes por minuto. Como faço para cancelar uma operação de rega automática

botão pode também ser usado para cancelar qualquer operação automática de rega que se tenha iniciado. A programação será então retomada.53 Verificação do estado das pilhas (Pressione e mantenha pressionado o botão Regue Agora) Luzes verdes 3x Nível das pilhas excelente Luzes verdes 2x Nível das pilhas é boa Luz verde 1x Nível das pilhas é razoável, prepare a sua substituição em breve Luz vermelha 1x Nível das pilhas é baixo - substitua as pilhas agora Modo de prevenção de falhas Uma característica de segurança incluída deteta quando os níveis das pilhas atingem um nível em que poderiam falhar enquanto a válvula está aberta e resultar em desperdício de água. O modo de segurança evita que o controlador seja ligado até as pilhas serem substituídas. A luz LED do indicador pisca, em vermelho, quando o modo de prevenção de falhas foi ativado. A função Regue Agora também não funcionará até que as pilhas sejam substituídas. Este produto não foi projetado para ser usado a temperaturas abaixo de zero (geada). Durante os meses de inverno esvazie toda a água restante do seu temporizador e coloque-lo dentro de casa até à próxima estação de rega. Solução de Problemas Problema Causa possível Solução A válvula abre-se, mas não sai água A torneira do jardim está fechada Abra a torneira Mangueira torcida ou bloqueada Destorça/ desbloqueie a mangueira Botão pressionado mas a válvula não abre Pilhas erradas ou descarregadas Verifique o tipo e/ ou substitue as pilhas por pilhas novas Botão pressionado, luz acendeu, mas a válvula não abriu Foi acionado o bloqueio de 1 minuto Aguarde três minutos e tente novamente O Controlador foi configurado corretamente, mas não ligou ao pôr do sol O Controlador aguarda sincronização Espere 24 horas e verifique novamente O Controlador ativou-se quando se acenderam luzes de fora Luzes exteriores demasiado brilhantes Mova ou gire o controlador afastando-o de fontes de luz54 Dados Técnicos Pressão de Operação 0,1 - 10 Bar Temperatura de funcionamento:

Temperatura máxima da água 30°C Tipo de pilha 2x 1.5V AA (LR6) Pilhas alcalinas A duração média das pilhas 8 meses, usado duas vezes por dia Ciclos de rega Max. 2 ciclos de rega por dia Duração da rega 2, 5, 10, 20, 30 ou 60 minutos Detalhes de contacto www.hozelock.com
